三菱PLC分类及型号的基础知识

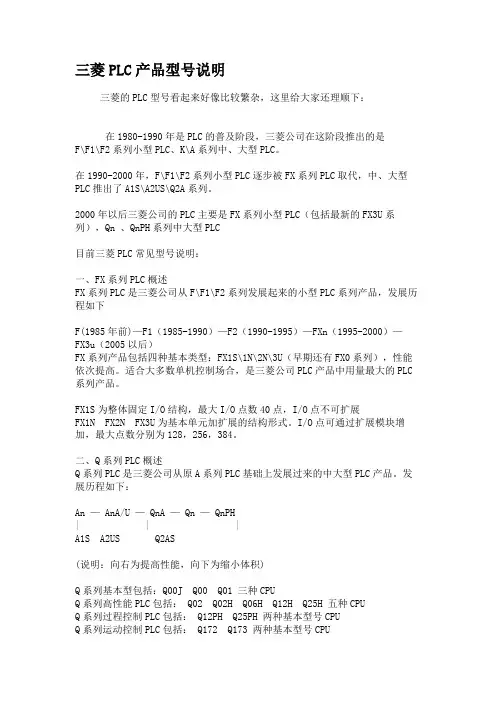

三菱PLC产品型号说明三菱的PLC型号看起来好像比较繁杂，这里给大家还理顺下：在1980-1990年是PLC的普及阶段，三菱公司在这阶段推出的是F\F1\F2系列小型PLC、K\A系列中、大型PLC。

在1990-2000年，F\F1\F2系列小型PLC逐步被FX系列PLC取代，中、大型PLC推出了A1S\A2US\Q2A系列。

2000年以后三菱公司的PLC主要是FX系列小型PLC（包括最新的FX3U系列），Qn 、QnPH系列中大型PLC目前三菱PLC常见型号说明：一、FX系列PLC概述FX系列PLC是三菱公司从F\F1\F2系列发展起来的小型PLC系列产品，发展历程如下F(1985年前)—F1（1985-1990）—F2（1990-1995）—FXn（1995-2000）—FX3u（2005以后）FX系列产品包括四种基本类型：FX1S\1N\2N\3U（早期还有FX0系列），性能依次提高。

适合大多数单机控制场合，是三菱公司PLC产品中用量最大的PLC 系列产品。

FX1S为整体固定I/O结构，最大I/O点数40点，I/O点不可扩展FX1N FX2N FX3U为基本单元加扩展的结构形式。

I/O点可通过扩展模块增加，最大点数分别为128，256，384。

二、Q系列PLC概述Q系列PLC是三菱公司从原A系列PLC基础上发展过来的中大型PLC产品。

发展历程如下：An — AnA/U — QnA — Qn — QnPH| | |A1S A2US Q2AS(说明：向右为提高性能，向下为缩小体积)Q系列基本型包括：Q00J Q00 Q01 三种CPUQ系列高性能PLC包括： Q02 Q02H Q06H Q12H Q25H 五种CPUQ系列过程控制PLC包括： Q12PH Q25PH 两种基本型号CPUQ系列运动控制PLC包括： Q172 Q173 两种基本型号CPUQ系列冗余CPU目前有两种：Q12PRH Q25PRH )。

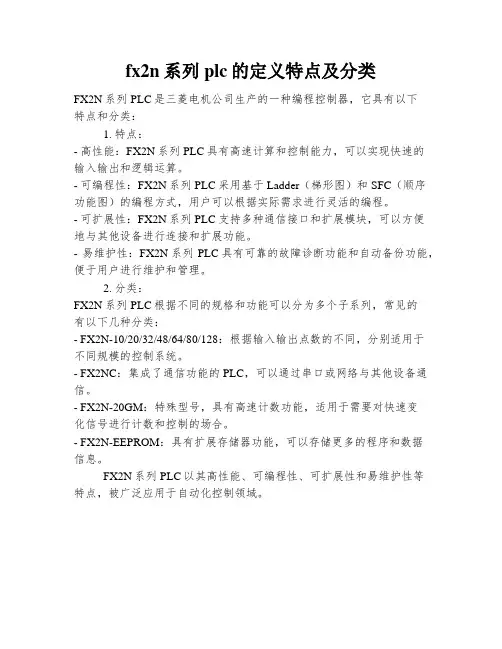

fx2n系列plc的定义特点及分类
FX2N系列PLC是三菱电机公司生产的一种编程控制器，它具有以下
特点和分类：
1. 特点：
- 高性能：FX2N系列PLC具有高速计算和控制能力，可以实现快速的
输入输出和逻辑运算。

- 可编程性：FX2N系列PLC采用基于Ladder（梯形图）和SFC（顺序
功能图）的编程方式，用户可以根据实际需求进行灵活的编程。

- 可扩展性：FX2N系列PLC支持多种通信接口和扩展模块，可以方便
地与其他设备进行连接和扩展功能。

- 易维护性：FX2N系列PLC具有可靠的故障诊断功能和自动备份功能，便于用户进行维护和管理。

2. 分类：
FX2N系列PLC根据不同的规格和功能可以分为多个子系列，常见的
有以下几种分类：
- FX2N-10/20/32/48/64/80/128：根据输入输出点数的不同，分别适用于
不同规模的控制系统。

- FX2NC：集成了通信功能的PLC，可以通过串口或网络与其他设备通信。

- FX2N-20GM：特殊型号，具有高速计数功能，适用于需要对快速变
化信号进行计数和控制的场合。

- FX2N-EEPROM：具有扩展存储器功能，可以存储更多的程序和数据
信息。

FX2N系列PLC以其高性能、可编程性、可扩展性和易维护性等
特点，被广泛应用于自动化控制领域。

三菱PLC以其高性能，低价格应和了中国工控行业的需要，在国内得到了广泛的应用。

三菱PLC产品系列十分丰富，可以广泛的满足不同用户的需要。

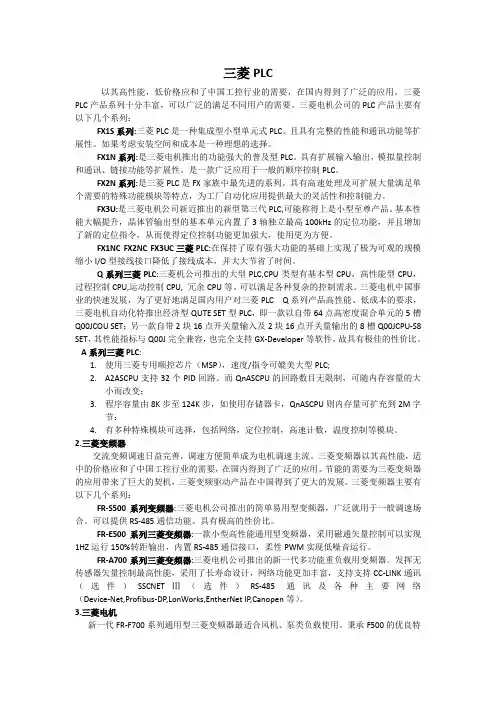

三菱电机公司的PLC产品主要有以下几个系列：FX1S系列:三菱PLC是一种集成型小型单元式PLC。

且具有完整的性能和通讯功能等扩展性。

如果考虑安装空间和成本是一种理想的选择。

FX1N系列:是三菱电机推出的功能强大的普及型PLC。

具有扩展输入输出，模拟量控制和通讯、链接功能等扩展性。

是一款广泛应用于一般的顺序控制PLC。

FX2N系列:是三菱PLC是FX家族中最先进的系列。

具有高速处理及可扩展大量满足单个需要的特殊功能模块等特点，为工厂自动化应用提供最大的灵活性和控制能力。

FX3U:是三菱电机公司新近推出的新型第三代PLC,可能称得上是小型至尊产品。

基本性能大幅提升，晶体管输出型的基本单元内置了3轴独立最高100kHz的定位功能，并且增加了新的定位指令，从而使得定位控制功能更加强大，使用更为方便。

FX1NC FX2NC FX3UC三菱PLC:在保持了原有强大功能的基础上实现了极为可观的规模缩小I/O型接线接口降低了接线成本，并大大节省了时间。

Q系列三菱PLC:三菱机公司推出的大型PLC,CPU类型有基本型CPU，高性能型CPU，过程控制CPU,运动控制CPU, 冗余CPU等。

可以满足各种复杂的控制需求。

三菱电机中国事业的快速发展，为了更好地满足国内用户对三菱PLC Q系列产品高性能、低成本的要求，三菱电机自动化特推出经济型QUTE SET型PLC，即一款以自带64点高密度混合单元的5槽Q00JCOU SET；另一款自带2块16点开关量输入及2块16点开关量输出的8槽Q00JCPU-S8 SET，其性能指标与Q00J完全兼容，也完全支持GX-Developer等软件，故具有极佳的性价比。

A系列三菱PLC:1.使用三菱专用顺控芯片（MSP），速度/指令可媲美大型PLC;2.A2ASCPU支持32个PID回路。

三菱PLC型号的含义1. FX系列三菱plc型号的含义FX系列可编程控制器型号命名的基本格式为：说明：系列序号：1S，1N，1NC，2N，2NC，3U，3UC，3G。

I/O总点数：每个系列有10、14、16、32、48、64、80、128点等不同输⼊输出点数单元类型：M—–基本单元； E—-输⼊输出混合扩展模块；EX—-输⼊专⽤扩展模块； EY—输出专⽤扩展模块；输出形式： R—–继电器输出； T—-晶体管输出；S—–晶闸管输出三菱PLC特殊品种区别：D—–DC电源，DC输⼊； AI—AC电源，AC输⼊；H—–⼤电流输出扩展模块(1A/1点)； V—-⽴式端⼦排的扩展模块；C—–接插⼝输⼊输出⽅式； F—-输⼊滤波器1ms的扩展模块；L—–TTL输⼊型扩展模块； S——独⽴端⼦(⽆公共端)扩展模块。

例如：FX2N—32MRD含义是：FX2N系列，输⼊输出总点数为32点，继电器输出、DC电源，DC输⼊的基本单元。

例如：FX—4EYSH含义是：FX系列，输⼊点数0点，输出点数4点，晶闸管输出，⼤电流输出扩展模块。

2. 三菱FX系列PLC三菱FX系列PLC具有庞⼤的家族。

现在常⽤的基本单元(主机)有FX1S、FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC、FX3G，FX5U，9个系列。

每个系列⼜有10、14、16、32、48、64、80、128点等不同输⼊输出点数的机型，每个系列还有继电器输出、晶体管输出、晶闸管输出三种输出形式。

三菱PLC若特殊品种⼀项⽆符号，说明通指AC电源、DC输⼊、横排端⼦排；继电器输出：2A/点；晶体管输出：0.5A/点；晶闸管输出：0.3A/点。

例如：FX2N-48MRD含义为FX2N系列，输⼊输出总点数为48点，继电器输出，DC电源，DC输⼊的基本单元。

三菱PLC－FX系列还有⼀些特殊的功能模块，如模拟量输⼊输出模块、通信接⼝模块及外围设备等，使⽤时可以参照FX系列PLC产品⼿册。

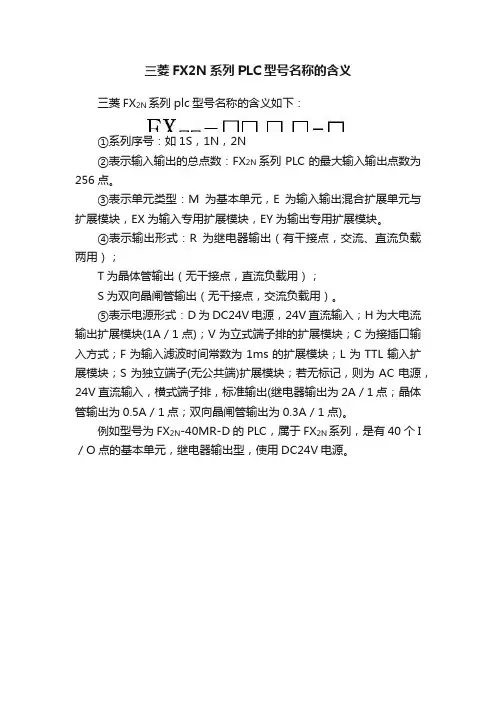

三菱FX2N系列PLC型号名称的含义
三菱FX2N系列plc型号名称的含义如下：
①系列序号：如1S，1N，2N
②表示输入输出的总点数：FX2N系列PLC的最大输入输出点数为256点。

③表示单元类型：M为基本单元，E为输入输出混合扩展单元与扩展模块，EX为输入专用扩展模块，EY为输出专用扩展模块。

④表示输出形式：R为继电器输出（有干接点，交流、直流负载两用）；
T为晶体管输出（无干接点，直流负载用）；
S为双向晶闸管输出（无干接点，交流负载用）。

⑤表示电源形式：D为DC24V电源，24V直流输入；H为大电流输出扩展模块(1A／1点)；V为立式端子排的扩展模块；C为接插口输入方式；F为输入滤波时间常数为1ms的扩展模块；L为TTL输入扩展模块；S为独立端子(无公共端)扩展模块；若无标记，则为AC电源，24V直流输入，横式端子排，标准输出(继电器输出为2A／1点；晶体管输出为0.5A／1点；双向晶闸管输出为0.3A／1点)。

例如型号为FX2N-40MR-D的PLC，属于FX2N系列，是有40个I ／O点的基本单元，继电器输出型，使用DC24V电源。

三菱PLC分类及型号的基础知识三菱PLC的发展历程：1、1980—1990三菱PLC主要有F\F1\F2系列小型PLC，K/A系列中、大型PLC2、1990—2000三菱PLC主要分为FX系列小型PLC,A系列（A2S\A2US\Q2A）中大型PLC3、2000以后，三菱PLC主要分分为FX系列小型PLC，Q系列（Qn\QnPH）中大型PLC三菱FX系列PLC介绍:FX系列PLC包括FX1S\FX1N\FX2N\FX3U四种基本类型的PLC,早期还包括FX0系列产品。

FX1S系列为整体固定I/O结构,最大I\O点数为40，I\O点数不可扩展；FX1N\FX2N\FX3U系列为基本单元加扩展的结构形式，可以通过I\O扩展模块增加I\O。

FX1N 最大的I\O点数是128点FX2N最大的I\O点数是256点FX3U最大的I\O点数是384点（包括CC-Llink连接的远程I\O）FX1NC\FX2NC\FX3UC是变形系列，主要区别是端子的连接方式和PLC的电源输入,变形系列的端子采用的插入式,输入电源只能24VDC，较普通系列要便宜。

普通系列的端子是接线端子连接，电压允许使用AC电源。

FX1S系列PLC只能通过RS-232、RS—422\RS—485等标准接口与外部设备、计算机以及PLC 之间通讯.FX1N\FX2N\FX3U增加了AS—I\CC—Link网络通讯功能。

三菱Q系列PLC介绍Q系列PLC是三菱公司从原A系列PLC基础上发展起来的中大型PLC系列产品。

Q系列PLC 是模块化的PLC。

按照不同的性能，Q系列PLC的CPU可以分为基本型、高性能型、过程控制型、运动控制型、计算机型、冗余型等多种系列产品.1、基本型CPU包括Q00J、Q00、Q01共三种基本型号。

Q00J型为机构紧凑、功能精简型PLC，最大的I\O点数为256点，程序容量为8K,可以适用于小规模控制系统.Q01系列CPU 在基本型中功能最强，最大的I\O点数可以达到1024点2、高性能CPU包括Q02、Q02H、Q06H、Q12H、Q25H等品种，Q25H系列的功能最强，最大的I\O点数为4096点,程序容量为252K步，可以适用于中大规模的控制系统.Q系列过程控制CPU包括Q12PH、Q25PH两种基本型号，可以用于小型DCS系统的控制。

三菱PLC 简介 一：三菱PLC 程序的基本知识介绍： 1： ：常开点。

在该触点的控制线圈不得电的情况下，该触点的状态是断开的状态。

在该触点的控制线圈得电的情况下，该触点的状态是接通的状态。

2： : 常闭点。

在该触点的控制线圈不得电的情况下，该触点的状态是接通的状态。

在该触点的控制线圈得电的情况下，该触点的状态是断开的状态。

3： ：控制线圈。

每一个继电器（Y/M/G/L/F/T/Q/C/B ）都有一个控制线圈，用于控制该继电器的常开点和常闭点，且该继电器的控制线圈和该继电器的常开点及常闭点之间的控制关系是严格相对应的。

4： ：功能指令该括号中的指令即为可以完成一定计算或处理功能的特殊指令。

5： ：逻辑“与” 6： ：逻辑“或 ” M6Y21X11 F1 M67： ：逻辑“与或”8: :逻辑“异或”二：PLC 程序的构成：1：高级程序段（高速处理程序段）①：扫描间隔7.1ms ，扫描时间最大0.5 ms ②：具有最高的处理优先权③：信号的处理是采用高速处理的方式2：主程序段：从程序头部 END 结束指令为止。

一个处理周期最少14.2 ms3：信息数据： ①：报警信息数据 ②：操作信息数据 ③：PLC 开关数据(32组)Y21 M101T11L13M1M532X193Y261Y21 M101 T11 M1L13Y261X193 M532 M1 M780 M881 X112Y182Y10三：PLC的输入/输出信号：1：（X180以上、Y180以上、R信号）2：操作面板（X100 ～ X13F 、Y100 ～ Y13F）3：机床（X0 ～ XFF 、X178 ～ X17F、Y0 ～ YFF）四：PLC信号流程图及常用信号列表：PLC信号流程图PLC常用信号列表五:常用的信号说明：1：X信号:①：从外部装置(如：按钮、转换开关、光电开关等)向PLC输入的信号②：每一个X的输入点都可以假想为对应着一个X的输入线圈，而在梯形图中使用的是输入线圈所控制的常开/常闭点。

三菱PLC各型号之间的区别三菱plc的各种型号之间有什么区别，即中等es，ess，ds，dss差异如下：ess显示晶体管输出（源极类型）为npn，例如-/ esses表示晶体管输出（漏极类型）为npn npn，例如-/ esdss要显示直流电源的类型，晶体管输出（源类型），例如-/ dss ds代表直流电源的类型，晶体管输出（漏型），例如-/ ds应该注意，-/ es，其中r表示继电器输出，某些字母仅用于区分国内或国外销售Contact parallel命令。

接触式并行指令（OR / ORI / ORP / ORF）1、 ORI（或非命令）用于单个常闭触点的并联连接，以实现逻辑NOR操作。

2、OR（或指令）用于并行连接单个常开触点，以实现逻辑“或”操作。

3、 ORF下降沿检测并行连接命令。

4、 ORP上升沿检测并行连接命令。

指令获取和输出指令说明：1、LD和LDI指令可用于输入连接到左侧总线的触点，也可与ANB和ORB指令一起使用以实现块逻辑操作；2、当相应的组件有效时，LDP和LDF指令仅维持一个扫描周期。

3、LD，LDI，LDP，LDF指令的目标组成是X，Y，M，T，C，S BR4、 OUT指令可以连续使用多次（相当于线圈的并联连接）。

对于定时器和计数器，应在OUT指令之后设置常数K或数据寄存器。

4、OUT指令的目标组件是Y，M，T，C和S，但不能用于X。

接触系列命令（AND / ANI / ANDP / ANDF）。

三菱PLC的维护过程和技术要求：1、测量电压时，请使用精度为1％的数字电压表或通用表。

2、电源机架和CPU主板只能在切断电源后才能用在主拆下中。

3、从CPU上卸下RAM模块或将其插入CPU之前，请断开PC 的电源，以确保数据不会混淆。

4、卸下RAM模块之前进行检查。

检查模块电池是否正常工作。

如果在电池故障指示灯点亮时卸下PAM模块，则PAM的内容将会丢失；5、在卸下输入/输出板之前，也应先关闭主电源，但是如果生产需要，还可以使用I / 0板。

三菱PLC型号和选型方法目前三菱PLC已经广泛应用于农业、渔业、交通、食品工业，制造业，娱乐业、健康和医疗，健康和环境！PLC是在继电器控制基础上以微处理器为核心，将自动控制技术，计算机技术和通信技术融为一体而发展起来的一种新型工业自动控制装置。

目前PLC已基本替代了传统的继电器控制系统，成为工业自动化领域中最重要、应用最多的控制装置，居工业生产自动化三大支柱（可编程控制器、机器人、计算机辅助设计与制造）的首位。

三菱PLC系列目前主要有:FX1N系列,FX1S系列,FX1N系列,FX2N系列, FX2N系列,FX3U系列,FX3UC,Q系列,A系列,L系列下面就一一来介绍这些系列型号。

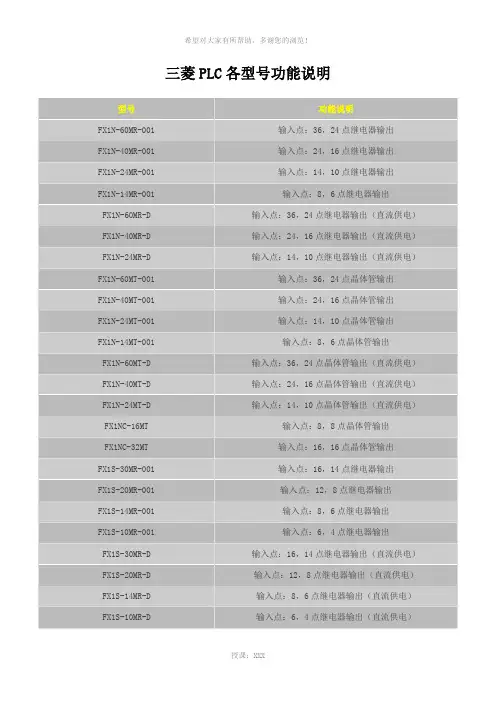

三菱plc系列型号型号参数面价FX1N-60MR-001 输入点：36，24点继电器输出4680FX1N-40MR-001 输入点：24,16点继电器输出4030FX1N-24MR-001 输入点：14,10点继电器输出3330FX1N-14MR-001 输入点：8,6点继电器输出2310FN1N-60MR-D 输入点：36，24点继电器输出(直流供电) 4490FN1N-40MR-D 输入点：24,16点继电器输出(直流供电) 4010FN1N-24MR-D 输入点：14,10点继电器输出(直流供电) 2990FX1N-60MT-001 输入点：36，24点晶体管输出4800 FX1N-40MT-001 输入点：24,16点晶体管输出4130 FX1N-24MT-001 输入点：14,10点晶体管输出3400 FX1N-14MT-001 输入点：8,6点晶体管输出2400FX1N-60MT-D 输入点：36，24点晶体管输出(直流供电) 4600FX1N-40MT-D 输入点：24,16点晶体管输出 (直流供电) 4100三菱PLC的选型方法（一）分析被控对象并提出控制要求详细分析被控对象的工艺过程及工作特点，了解被控对象机、电、液之间的配合，提出被控对象对三菱PLC控制系统的控制要求，确定控制方案，拟定设计任务书。

三菱PLC类型介绍和编程软件的使用一、PLC的类型：1、小型PLC●一体式结构、I/O点数：256点(384点）、●多用于单机控制如：FX1S、FX1N、FX2N、FX3U、FX3G整体化PLC,注：F1、F2、FX1、FX2 、FX0N、FX0S 均已停产。

2、中型系列PLC●模块化结构、I/O点数：<2048点●用于较大规模控制特点：L系列PLC体积小，功能强大；如L02CPU，L26CPU等。

3、大型系列PLC●模块式结构、I/O点数：4096点、运算速度快、网络功能强●满足大型控制系统要求如: QnA系列PLC :Q3ACPU、Q4ACPU；Q系列PLC :Q00J 、Q00 Q001Q02HQ06HQ12HQ25HQ03UDQ04UD(E)HQ06UD (E) HQ13UD (E) HQ26UD (E) H二、PLC的运行原理：PLC采用存储程序循环扫描的工作方式，一次扫描称为一个周期。

1个扫描周期的组成如下：三、GX Developer软件的使用说明1、GX Developer的画面构成和基本操作1）菜单栏2）工具栏工具栏的内容是可以移动和装卸的，所以，显示项目和配置因不同环境而异。

将使用频度较高的快捷配置为快捷按钮，对比在菜单栏中进行选择，可以直接执行相应功能。

3）工程数据一览表梯形图编程窗口和参数设置画面等的“树形”显示。

4）新工程的创建：5）梯形图编辑使用功能键或工具按钮编辑梯形图，功能键和梯形图符号关系显示在工具栏的按钮上，编辑梯形图时，必须先设置在“写入模式” 。

7）将程序写入PLC：⑴电脑与PLC连接⑵GX Developer的传输设置2、添加注释和声明创建软元件注释：通过列表进行输入操作创建软元件注释：通过梯形图进行输入操作创建声明：在菜单中选择[编辑]—[文档生成]—[声明编辑] ，或点击声明按钮3、在线修改程序(RUN中写入)该功能在PLC处于RUN状态时，只将更改过的梯形块写入PLC。

三菱pic从入门到精通：学PLC之路详解（附各种图例）PLC好学吗？有的人说好学，更多的人说难学。

我的看法是入门易，深造难。

入门易，总有它易的方法。

很多人都买了有关PLC的书，如果从头看起的话，我想八成学不成了。

因为抽象与空洞占据了整个脑子，一句话晕！学这东东要有可编程控制器和简易编程器才好，若无，一句话，学不会。

因为无法验证对与错。

如何学，我的做法是直奔主题。

做法如下：1、认识梯形图和继电器控制原理图符号的区别:继电器控制原理图中的元件符号，有常开触点、常闭触点和线圈，为了区别它们，在有关符号边上标注如KM、KA、K T等以示不同的器件，但其触头的数量是受到限制。

而PLC梯形图中，也有常开、常闭触点，在其边上同样可标注X、Y、M、S、T、C以示不同的软器件。

它最大的优点是：同一标记的触点在不同的梯级中，可以反复的出现。

而继电器则无法达到这一目的。

而线圈的使用是相同的，即不同的线圈只能出现一次。

2、编程元件的分类：编程元件分为八大类, X为输入继电器、Y为输出继电器、M为辅助继电器、S为状态继电器、T为定时器、C为计数器、D为数据寄存器和指针（P、I、N ）。

关于各类元件的功用，各种版本的PLC书籍均有介绍，故在此不介绍，但一定要清楚各类元件的功能。

编程元件的指令由二部分组成：如LD（功能含意）X000 （元件地址），即LD X000，LDI Y000……。

3、熟识PLC基本指令:（1）LD （取）、LDI取反）、OUT （输出）指令；LD （取）、LDI （取反）以电工的说法前者是常开、后者为常闭。

这二条指令最常用于每条电路的第一个触点（即左母线第一个触点），当然它也可能在电路块与其它并联中的第一个触点中出现。

称为左母线，右母线可以不表示。

该图有三个梯级；第1梯级；左边第一个触点为常开，上标为X000，X表示为输入继电器，其后的000数据，可以这样认为它使用的是输入继电器中的编号为第000的触点（下同）。

FX1N-24MT-D 输入点：14,10点晶体管输出(直流供电) 3100FX2N-128MR-001输入点：64，64点继电器输出10120 FX2N-80MR-001输入点：40，40点继电器输出7030 FX2N-64MR-001输入点：32，32点继电器输出6280 FX2N-48MR-001输入点：24，24点继电器输出5490 FX2N-32MR-001输入点：16，16点继电器输出5180 FX2N-16MR-001输入点：8，8点继电器输出4150FX2N-80MR-D 输入点：40，40点继电器输出(直流供电)7030FX2N-64MR-D 输入点：32，32点继电器输出(直流供电)6280FX2N-48MR-D 输入点：24，24点继电器输出(直流供电)5490FX2N-32MR-D 输入点：16，16点继电器输出(直流供电)5180FX2N-128MT-001输入点：64，64点晶体管输出10330 FX2N-80MT-001输入点：40，40点晶体管输出7180 FX2N-64MT-001输入点：32，32点晶体管输出6410 FX2N-48MT-001输入点：24，24点晶体管输出5600 FX2N-32MT-001输入点：16，16点晶体管输出5290 FX2N-16MT-001输入点：8，8点晶体管输出4240FX2N-80MT-D 输入点：40，40点晶体管输出(直流供电)7180FX2N-64MT-D 输入点：32，32点晶体管输出(直流供电)6410FX2N-48MT-D 输入点：24，24点晶体管输出(直流供电)5600FX2N-32MT-D 输入点：16，16点晶体管输出(直流供电)5290三菱PLC的选型方法（一）分析被控对象并提出控制要求详细分析被控对象的工艺过程及工作特点，了解被控对象机、电、液之间的配合，提出被控对象对三菱PLC控制系统的控制要求，确定控制方案，拟定设计任务书。
