脱硫计算软件

scs-900-1 烟气连续监测系统操作维护手册北京雪迪龙自动控制控制系统有限公司目录1. 系统描述2. 烟气分析系统3. 气体预处理系统测量/校准4. 操作规程5. 维护5.1取样探头5.2采样管线5.3冷凝器5.4过滤器5.5取样泵5.6 ultramat23气体分析器5.7 d－r216测尘仪5.8变送器5.9 das数据采集处理系统6.熔断器操作表7.备件表1.系统描述1.1总体说明本系统用于烟气排放连续监测，适用于电厂,钢厂等行业。

系统组成见系统图。

监测参数如下：烟气：so2、nox、o2、粉尘浓度、流量、温度、压力（监测点位于入烟囱前的烟道上）。

测量参数（so2，o2）同时可以为为脱硫系统（fgd）提供工艺控制参数及计算脱硫效率。

烟气监测（so2、nox、o2、粉尘浓度、流量、温度、压力）参数用于环保排放监测，其中气体组分（so2、nox、o2）采用一拖一方式。

即在入烟囱前的烟道上安装气体采样探头和采样管线，输送至分析机柜进行检测分析。

烟气其它参数（粉尘、流量、温度、压力）监测安装在烟道上直接测量，测量输出传到分析室电控柜进行数据采集。

烟气监测参数经过信号处理传输至分析室电控柜plc2。

das（数据处理系统）计算机与电控柜plc进行通讯（pc/ppi方式）采集到环保要求的数据。

通过pas－das软件对这些数据进行计算处理（按hj/t76标准），以实现环保数据的存储、打印、统计、传输的功能。

1.2气体监测烟气的气体分析（so2、nox、o2）采样方法采用直接抽取加热法。

气体分析器选用西门子公司生产的ultramat23多组分红外气体分析仪。

测量原理： so2，nox nrir不分光红外法o2 电化学法气体分析系统由采样探头、取样管线、样品预处理系统、气体分析器、分析仪表柜等组成。

1.3粉尘监测采用德国durag公司d－r216粉尘监测仪。

测量原理：浊度法系统组成：由测量发射体，反射体，控制器及保护风机组成。

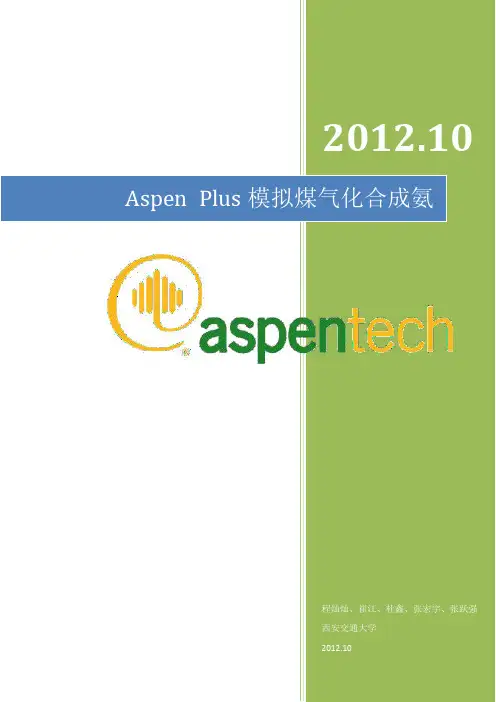

2012.10 模拟煤气化合成氨程灿灿、崔江、杜鑫、张宏宇、张跃强西安交通大学目录一、化工模拟系统简介 (2)1.模拟系统的类型 (2)2.模拟系统的组成部分 (2)二、Aspen plus软件简介 (3)1.产品特点 (3)1）产品具有完备的物性数据库 (3)2）产品线比较长，集成能力很强 (4)3）包含两种算法 (4)4）结构完整 (4)2. 产品功能 (4)三、煤气化合成氨简介 (5)1.基本简介 (5)2.工艺流程 (6)3.研究现状 (7)四、Aspen Plus模拟合成氨 (8)1.设置整体参数 (8)2.设置组分 (8)3.定义物性方法 (10)4.绘制模拟流程图 (11)5.定义物流 (11)6.定义各模块 (12)7.设置收敛条件 (13)8.设置灵敏度分析 (14)9.运行模拟 (15)五、模拟结果的分析 (15)1煤气化.合成氨综合过程模拟结果 (15)2.关于合成氨反应器的灵敏度分析 (15)3.冷凝塔的工况分析 (16)4.煤气化进气量的分析 (18)5.最佳工况的总结 (19)六、本次模拟的总结 (19)1.取得的成果 (19)2.本次模拟的局限性 (19)一、化工模拟系统简介化工模拟系统(chemical engineering simulation system)又称工艺流程模拟系统，指的是一种计算机辅助工艺设计软件,这种软件接受有关化工流程的输入信息,进行对过程开发、设计或操作有用的系统分析计算。

这种软件是20世纪50年代末期随着计算机在化工中的应用而逐步发展起来的。

开始只有适用于特定工艺流程（如氨合成、烃类裂解制乙烯等）的专用流程模拟系统，后来逐步发展到适用于各种工艺流程的通用流程模拟系统,到60年代后期化工模拟系统已得到推广应用,成为化工过程的开发和设计以及现有生产操作改进的主要常规手段。

1.模拟系统的类型化工模拟系统目前主要有四种类型：①稳态流程模拟系统。

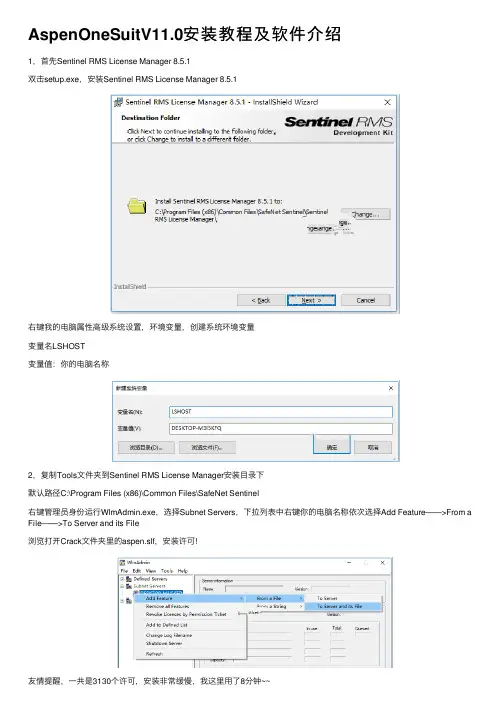

AspenOneSuitV11.0安装教程及软件介绍1，⾸先Sentinel RMS License Manager 8.5.1双击setup.exe，安装Sentinel RMS License Manager 8.5.1右键我的电脑属性⾼级系统设置，环境变量，创建系统环境变量变量名LSHOST变量值：你的电脑名称2，复制Tools⽂件夹到Sentinel RMS License Manager安装⽬录下默认路径C:\Program Files (x86)\Common Files\SafeNet Sentinel右键管理员⾝份运⾏WlmAdmin.exe，选择Subnet Servers，下拉列表中右键你的电脑名称依次选择Add Feature——>From a File——>To Server and its File浏览打开Crack⽂件夹⾥的aspen.slf，安装许可!友情提醒，⼀共是3130个许可，安装⾮常缓慢，我这⾥⽤了8分钟~~3，右键管理员⾝份运⾏Setup.exe，选择Install aspenONE Products 选择要安装的产品以及软件安装位置，开始安装软件，如图：许可证界⾯选择默认即可，配置Broker Service account账号(密码⾃定义设置)提供具有管理员权限⽤户组的账户以及密码，这个你可以选择系统当前的⽤户名和密码最后点击下⼀步，开始安装软件，软件全部安装⼤概需要1个⼩时~·4，安装完成后，重启电脑，Enjoy创建⽆缝，集成的⼯程⼯作流程。

使⽤aspenONE Engineering为您的⼯程团队提供⽀持–这是世界上最全⾯的解决⽅案，可优化设计和运营绩效。

⾏业领先的流程模拟解决⽅案Aspen Plus和Aspen HYSYS集成了⼀流的⼯具，可在整个组织内创建强⼤的协作环境。

使⽤Aspen HYSYS建模和优化任何碳氢化合物⼯艺。

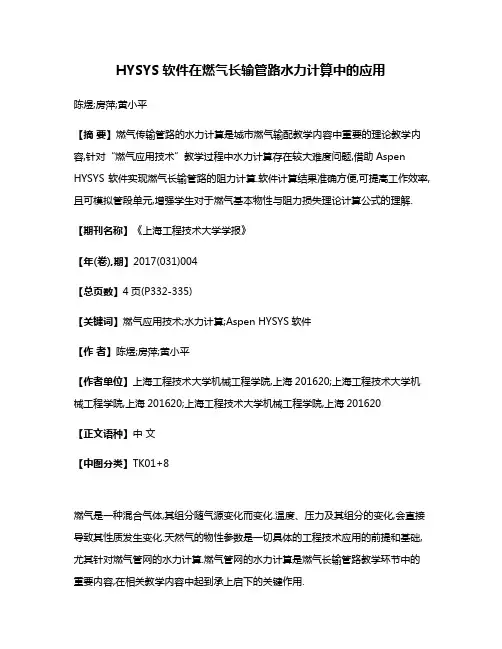

HYSYS软件在燃气长输管路水力计算中的应用陈煜;房萍;黄小平【摘要】燃气传输管路的水力计算是城市燃气输配教学内容中重要的理论教学内容,针对“燃气应用技术”教学过程中水力计算存在较大难度问题,借助Aspen HYSYS软件实现燃气长输管路的阻力计算.软件计算结果准确方便,可提高工作效率,且可模拟管段单元,增强学生对于燃气基本物性与阻力损失理论计算公式的理解.【期刊名称】《上海工程技术大学学报》【年(卷),期】2017(031)004【总页数】4页(P332-335)【关键词】燃气应用技术;水力计算;Aspen HYSYS软件【作者】陈煜;房萍;黄小平【作者单位】上海工程技术大学机械工程学院,上海201620;上海工程技术大学机械工程学院,上海201620;上海工程技术大学机械工程学院,上海201620【正文语种】中文【中图分类】TK01+8燃气是一种混合气体,其组分随气源变化而变化.温度、压力及其组分的变化,会直接导致其性质发生变化.天然气的物性参数是一切具体的工程技术应用的前提和基础,尤其针对燃气管网的水力计算.燃气管网的水力计算是燃气长输管路教学环节中的重要内容,在相关教学内容中起到承上启下的关键作用.“燃气应用技术”是上海工程技术大学(以下简称我校)针对机械制造及其自动化二级学科能源装备与控制工程专业硕士研究生开设的一门专业选修课,目的是加强学生对燃气在化工,发电,汽车、轮船和飞机等运载工具，城市燃气行业，燃气储运及节能领域的新应用与新技术的了解.课堂学时内涉及六大领域内的新技术,这对课堂内容组织、难度设定、教师教学方法和实施手段都提出了新的要求.实际授课中，当需要计算天然气的各种参数，如压缩因子、焓、熵、节流效应系数,而又不能将其当作理想气体处理时,需要用到实际气体状态方程.但由于天然气含有多种组分,随着方程修正,其系数计算公式逐渐复杂,课堂教学时抽象并难以理解，课程内容不易被接受.众多从事“燃气输配”内容理论与实践教学的团队和主讲教师,从不同角度提出教学内容组织的具体实施方法[1-8],有教师尝试将科学计算软件引入教学,如使用Matlab软件对复杂气体状态方程系数编程计算,不但可加深对理论的认识,还可以形象地演示计算结果,极大地提高了学生的学习兴趣.王北福等[9-10]利用Matlab软件编程计算天然气的压缩因子和丙烷的物性参数;刘新文等[11]以燃气输配系统在非设计工况下燃气计算流量的动态运行情况为例,基于Simulink模拟程序对“燃气输配”课程教学仿真技术进行初步研究.由此可见,在有关燃气输配内容的教学中,将Matlab软件作为一种教学辅助,不仅可以加深学生对理论的认识,还可以模拟燃气管道水力工况,对教学起到事半功倍的作用[9-11].但使用Matlab软件需要将计算方程写入程序,这要求教师掌握一定的编程技术,并掌握一定水平的Matlab语言.Aspen HYSYS软件是面向油气生产、气体处理和炼油工业模拟、设计、性能检测过程的模拟软件,具有稳态模拟和动态模拟的功能,在行业内应用广泛.其注册用户已经超过17 000多家,在世界各大石油化工公司得到了广泛的应用.Aspen HYSYS软件的广泛应用得益于其先进的集成式工程环境、强大的动态模拟功能和物性预测系统、严格的物性计算包、事件驱动、内置人工智能、工艺参数优化器、非序贯模拟技术等.该软件能够完成站内管网、长输管线及泵站的设计，天然气水合物的预测，天然气脱水与脱硫装置的设计与优化，泵与压缩机的计算和选型，天然气的液化流程设计与优化和液化天然气(Liquified Natural Gas,LNG)冷能的利用与优化[12],软件界面友好,容易操作.1 理论教学中燃气管网的水力计算水力计算是城市燃气输配教学内容中重要的一部分理论教学内容,传统的教学方法和教学内容一般是从管道内燃气流动的运动方程、连续性方程与气体状态方程的建立和分析入手,形成可用来计算燃气在管道中任何位置、任何时刻运动参数的非线性偏微分方程组,但以此得到的非线性偏微分方程组很难得到解析解.从工程应用的目的出发,忽略运动方程中的惯性项、对流项与重力项后,可应用简化方程得到近似解.考虑管道内燃气的压力级别以及雷诺数的不同分区,将方程进一步简化为适合某一特定工况的计算方程,实现针对此工况的水力计算[13],同时提供燃气管道水力计算图表用于查表计算.在完整的教学过程中,学生不仅需要理解抽象的方程,还要记住多个方程的具体应用条件.因此,该部分内容往往成为燃气输配教学内容中的难点. 高、中压燃气管道的简化水力计算式为(1)低压燃气管道计算式为(2)采用习惯的常用单位，并考虑城市燃气管道的压力一般在1.6 MPa以下，压缩因子近似等于1时，低压燃气管道水力计算基本公式为(3)式中：P1、P2分别为燃气管道起点与终点的绝对压力,kPa;L为燃气管道的计算长度,km;Q0为管道内燃气的计算流量,Nm3/h;d为管道内径,mm;ΔP为燃气管道的压力损失，Pa；Z为燃气的压缩因子；T为燃气的绝对温度，K；λ为燃气管道的摩擦阻力因数.以水力计算教学环节中的典型例题为例:已知人工燃气的密度ρ0=0.7 kg/Nm3,运动黏度υ=25×10-6m2/s,中压燃气钢管管道外径φ 219 mm,壁厚7 mm,长200 m,起点压力P1=150 kPa,输送燃气流量为Q0=2 000 Nm3/h,求0 ℃时该管段的末端压力P2的具体数值[9].在传统课堂教学中,此题采用理论公式和图表进行计算.利用式(1)计算末端压力P2,公式如下由外径尺寸和壁厚可得内径为205 mm,代入数值得经理论计算得到管道末端压力为148.7 kPa.2 HYSYS软件在燃气长输管路水力计算中的应用非序贯模拟技术是HYSYS区别于其他软件的最大特点,具体是指过程模拟时单元操作的计算不局限于由入口计算出口,出口物流亦可反计算入口物流.HYSYS软件模块组中的管段单元模块(pipe segment)可用于模拟包含一系列不同种类的管道系统或大容量的闭合管网系统,能够对单相或多相管网进行严格的热传递计算.管段单元提供4种计算模式:压降、长度、流量和直径,根据用户提供的数据信息,HYSYS软件自动选择合适的计算模式[12]，具体的仿真操作流程如图1所示.图1 仿真操作流程Fig.1 Simulation operation flow chart从图1中的仿真操作流程可以看出,选择研究对象的具体组成,从而指定内置程序计算过程中采用的物性包是后续仿真模拟的基础.燃气为混合气体，其组分及对应的摩尔组成直接影响其物性参数，所以在HYSYS软件模拟中，燃气的具体组分及其组成是必须给出的条件之一.选择Peng-Robinson方程作为模拟过程的物性方程，在确定研究的物质组成并选定物性方程的条件下，开展下一步的模拟工作.本模拟流程中燃气的组分及其具体组成是参考人工燃气的典型摩尔组成,具体见表1.组分组成与物性方程的软件操作界面如图2所示.在完成基本组成与物性方程输入设定后，针对上述典型例题，应用HYSYS软件管段单元模块建立的长输管路模拟流程，如图3所示.模拟软件能够直接给出人工燃气出口的末端压力,输出结果为148.5 kPa.表1 人工燃气的组分组成Table 1 Composition of artificial gas组分摩尔分数/%甲烷27戊烷2一氧化碳6二氧化碳3氢56氧1氮5合计100图2 组分组成与特性方程输入界面Fig.2 Input interfaces of composition and physical equation图3 长输管路模拟流程Fig.3 Simulation flow chart of long-distance pipeline3 结语在软件模拟过程的教学与讲解中,包括了燃气组分与其对应组成的确定与输入、物性方程的选择,这一过程是后续模拟的基础,关系到最终模拟结果的准确与否,也是教学中需要引起同学们注意的关键内容.这一过程的演示能够使学生更加理解燃气作为混合气体,其物性参数是与组成成分和其对应的摩尔分数相关的,这是在燃气基本性质的理论计算教学环节中,特别强调和作为重点内容进行讲解的.形象的管段单元模块,能够给出与抽象的理论计算公式相似的结果,增强学生对于燃气输配管路阻力损失理论计算公式的理解,同时引导学生对于此软件有初步的认识,并利用软件去解决复杂的工程问题.参考文献:[1] 张鹏,吴晓南,裴桂红,等.燃气输配课程教学改革与实践[J].高教学刊,2016(3):143-144.[2] 朱彩霞.燃气输配课程教学改革及创新思考[J].中国教育技术装备,2014(16):98-100.[3] 崔秋娜,郑梦梦.《燃气输配》课程教学的探索与实践[J].教育现代化,2016(28):190-191.[4] 刘新文,黄辉,张金亮,等.《燃气输配》课程教学改革与反思[J].宁波工程学院学报,2014,26(4):83-85.[5] 刘新文.关于《燃气输配》课程教学改革的思考[J].宁波工程学院学报,2010,22(4):75-77.[6] 胡艳娇,江国业,初飞雪.基于“大工程观”的《燃气输配》课程教学改革[J].教育教学论坛,2014(32):44.[7] 谭洪艳,郭继平,周卫红,等.基于应用型人才培养的燃气输配课程群建设[J].中国冶金教育,2015(6):10-13.[8] 王许涛.建筑环境与设备专业“燃气输配”课程教学研究[J].中国电力教育,2013(4):92-93.[9] 王北福,聂立宏,竺柏康,等.MATLAB在《燃气输配》教学中的应用[J].科技信息,2011(29):8.[10] 王北福,聂立宏,竺柏康,等.MATLAB辅助《燃气输配》教学[J].广州化工,2011,39(19):125-126,132.[11] 刘新文,江坤.基于Simulink 的《燃气输配》课程教学仿真技术研究[J].宁波工程学院学报,2015,27(3):97-100.[12] 孙兰义，张骏驰，石宝明，等.过程模拟实训：Aspen HYSYS教程[M].北京:中国石化出版社,2015.[13] 段常贵.燃气输配[M].北京:中国建筑工业出版社,2005.。

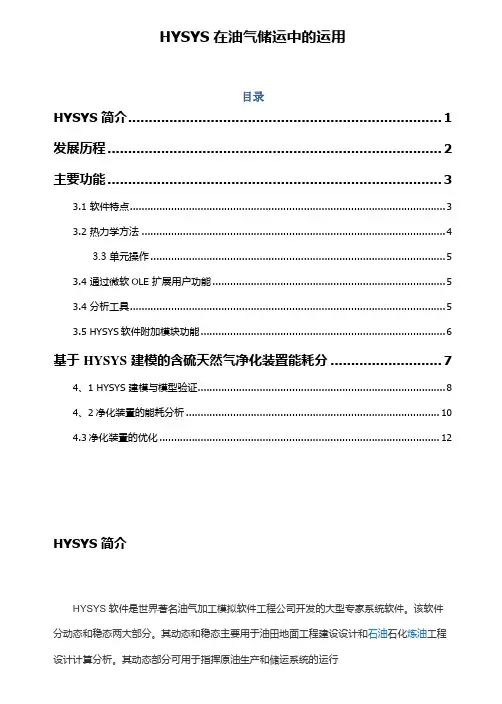

HYSYS在油气储运中的运用目录HYSYS简介 (1)发展历程 (2)主要功能 (3)3.1 软件特点 (3)3.2 热力学方法 (4)3.3 单元操作 (5)3.4 通过微软OLE 扩展用户功能 (5)3.4 分析工具 (5)3.5 HYSYS软件附加模块功能 (6)基于HYSYS建模的含硫天然气净化装置能耗分 (7)4、1 HYSYS 建模与模型验证 (8)4、2净化装置的能耗分析 (10)4.3净化装置的优化 (12)HYSYS简介HYSYS 软件是世界著名油气加工模拟软件工程公司开发的大型专家系统软件。

该软件分动态和稳态两大部分。

其动态和稳态主要用于油田地面工程建设设计和石油石化炼油工程设计计算分析。

其动态部分可用于指挥原油生产和储运系统的运行HYSYS 软件是世界著名油气加工模拟软件工程公司开发的大型专家系统软件。

该软件分动态和稳态两大部分。

其动态和稳态主要用于油田地面工程建设设计和石油石化炼油工程设计计算分析。

其动态部分可用于指挥原油生产和储运系统的运行。

对于油田地面建设该软件可以解决以下问题：（1）在油田地面工程建设中的应用各种集输流程的设计、评估及方案优化、站内管网、长输管线及泵站、管道停输的温降、收发清管球及段塞流的预测、油气分离、油、气、水三相分离、油气分离器的设计计算、天然气水化物的预测、油气的相图绘制及预测油气的反析点、原油脱水、原油稳定装置设计、优化天然气脱水（甘醇或分子筛）、脱硫装置设计、优化天然气轻烃回收装置设计、优化、泵、压缩机的选型和计算。

[2]（2）在石油石化炼油方面的应用1、常减压系统设计、优化；2、FCC 主分馏塔设计、优化；3、气体装置设计与优化；4、汽油稳定、石脑油分离和气提、反应精馏、变换和甲烷化反应器、酸水分离器、硫和HF 酸烷基化、脱异丁烷塔等设计与优化；[3]5、在气体处理方面：可完成胺脱硫、多级冷冻、压缩机组、脱乙烷塔和脱甲烷塔、膨胀装置、气体脱氢、水合物生成/抑制、多级、平台操作、冷冻回路、透平膨胀机优化。

石灰石石膏湿法脱硫物料衡算首先，根据所给的烟气成分，计算烟气的分子量，烟气的湿度等。

其次，要先行计算出吸收塔的进口及出口烟气的状况。

1 假定吸收塔出口的温度T1（如果有GGH，则需要先行假定两个温度，即吸收塔进口T0及出口温度。

）2 利用假定的出口温度，查表可以知道对应改温度的饱和蒸汽压P as。

3 由H as＝0.622P as/（P－Pas）可以求出改温度下的饱和水湿度4 由已知的进口温度T0、r0、C H（C H＝ 1.01+1.88H0）、H0，可以求出T as＝T0－（r0*（H as－H0）/（1.01+1.88 H0））（H0：初始烟气的湿度，r0＝2490）5 如果T as接近于T1，那么这个假定温度可以接受，若果与假定温度相距太远，则该温度不能接受，需要重新假定。

(上述为使用试差法的绝热饱和计算过程，对于技术上涉外的项目，一般外方公司会提供，上面一部分的计算软件无须人工手算的)6 有GGH时，假定吸收塔出口温度经已确定后，判断该温升是否符合GGH 出口与入口的烟温差，假如烟温差同样适合的话，再校验GGH的释放热量问题。

再次，在确定好吸收塔出口气体的流量后，利用除雾器的最大流速限值，计算出吸收塔的直径。

再根据进口烟气限速，计算出烟气进口的截面积。

7 由提供的液气比L/G可以计算出，喷淋所需的吸收液流量。

由这个吸收液流量，再按照经验停留时间，可以计算出循环水箱的容积。

同样根据经验需要的氧化时间及设计的氧气上升速度，可以计算出循环水箱的液位高度。

那么就可以计算出整个吸收塔基循环水箱的截面积。

8 计算消耗的石灰石用量由入口的二氧化硫浓度以及设计的二氧化硫脱除率可以知道脱除的二氧化硫。

对于烟气的三氧化硫而言，其脱除率达100％，所以多氧化硫物质的脱除量可以计算出来。

同样对于氯化氢、氟化氢而言，它们的脱除率一般在95％以上，因此可以计算到这两者的脱除量。

8.1 石灰石的计算消耗量石灰石的消耗量按照钙硫比及脱除氯/氟化物的消耗比可以计算出石灰石的实际消耗量。

地球化学软件PHREEQC在湿法冶金计算热力学中的应用黄少波【摘要】以加氢脱硫废催化剂中复合氧化物NiMoO4的酸碱水溶液稳定性为例,采用PHREEQC软件进行了水溶液热力学模拟计算,介绍了PHREEQC软件的计算过程、计算原理、计算步骤及结果分析,并与传统手工算法进行了简单对比.相对于传统手工数学计算方法,PHREEQC具有计算效率高、简单灵活、可解决极复杂多元多相热力学问题等优点,对湿法冶金热力学分析有很大帮助,值得在湿法冶金热力学研究方面推广应用.%With a complex oxide(NiMoO4)in spent catalyst as an example,the software of PHREEQC was adopted to simulate a computation of thermodynamics of aquatic solution. The process,principle and operation steps of computation with PHREEQC, as wells as results analysis were presented in details, which was also compared with traditional calculation methods. It is shown that PHREEQC software is efficient in computation, simple and flexible in operation, which can be used to calculate some extremely complex thermodynamics with multi-component and multi-phase. It is of great help to the thermodynamics analysis in hydrometallurgy and worthy of wide application.【期刊名称】《矿冶工程》【年(卷),期】2018(038)002【总页数】4页(P70-73)【关键词】湿法冶金;计算热力学;地球化学软件;PHREEQC【作者】黄少波【作者单位】长沙矿冶研究院有限责任公司,湖南长沙410012【正文语种】中文【中图分类】TF01湿法冶金过程多在水溶液体系中进行，涉及多元多相反应，为判断矿物分解、沉淀生成、元素分离的反应趋势和条件，需要结合实验研究对反应热力学进行计算分析，以确定溶液pH值、反应温度、反应剂浓度等因素的影响，避免实验研究的盲目性，提高研究工作效率［1］。
