7.互连电缆

七类线（Category 7 cable）是一种用于局域网通信的高性能数据通信线缆。

根据国际标准和规范，七类线需要满足以下要求：
1.传输频率：七类线的传输频率要求为600 MHz，高于其他低类别线缆，可支持更高的数据传输速率。

2.传输速率：七类线可以支持以太网协议的传输速率包括千兆以太网、10千兆以太网等。

3.电缆结构：七类线采用四对非屏蔽双绞线（UTP）的结构，每一对线对都采用独立的金属箔屏蔽。

同时，整个电缆还需要外层屏蔽（S/FTP）以提高抗干扰能力。

4.传输距离：根据标准要求，七类线的最大传输距离为100米，超过该距离可能会降低传输性能。

5.连接器和接头：七类线所使用的连接器和接头需要符合规范，以确保连接的可靠性和性能。

6.互连标准：七类线需要符合相应的互连标准，如ISO/IEC 11801等，以确保与其他设备和系统的兼容性。

7.信号干扰和耐受性：七类线需要具备较高的抗信号干扰和干扰耐受性，以确保传输的数据质量和可靠性。

需要注意的是，七类线是一种较高规格的网络线缆，适用于对带宽和数据传输速率有较高要求的网络环境。

在使用七类线进行网络布线时，需要遵循相应的安装要求和规范，以确保线缆的性能和效果。

同时，也需要选择合适的设备和系统，以充分发挥七类线的传输能力。

1.计算机网络就是利用通信线路和通信设备将不同地理位置的、具有独立功能的多台计算机系统或共享设备互联起来，配以功能完善的网络软件，使之实现资源共享、互相通信和分布式处理的整个系统。

（第4页）2.通信功能资源共享（1）硬件资源共享（2）软件资源共享（3）数据资源共享（第5页）3.（1）面向终端的计算机通信网路特点：计算机为网络的中心和控制者，终端围绕中心计算机分布在各处，各终端通过通信线路共享主机的硬件和软件资源。

（2）计算机互联网阶段特点：是一个典型的以实现资源共享为目的的具有通信功能的多级系统。

其核心技术是分组交换技术。

（3）既有统一的网络体系结构、遵循国际标准化协议的标准计算机网络特点：开放系统互连参考模型，商业化标准是TCP/IP协议。

（4）网络互联与高速网络协议特点：采用高速网络技术，出现了综合业务数字网，网络多媒体和智能网络。

（第1页）4.局域网，城域网，广域网。

（第6页）5.（1）星状拓扑特点：星状拓扑是由中央节点和通过点对点通信链路接到中央结点的各个站点组成，星状拓扑的各节点间相互独立，每个节点均以一条独立的线路与中央结点相连。

（2）总线型拓扑特点：总线型拓扑结构采用单根传输线作为传输介质，所有节点都通过硬件接口直接连到这一公共传输介质上。

（3）环状拓扑特点：环状拓扑的网络有网络中若干中继器使用电缆通过点对点的链路首尾相连组成一个闭合环。

网络中各节点计算机通过一条通信线路连接起来，信息按一定方向从一个节点传输到下一个节点。

所有节点共享同一个环状信道，环上传输的任何数据都必须经过所有结点。

（4）树状拓扑特点：树状拓扑是一种分层结构，适用于分级管理控制系统，当站点发送时，根接受该信号，然后在广播发送到全网。

组网灵活，易于扩展。

故障隔离较容易。

（5）混合型拓扑特点：故障诊断和隔离较为方便，易于扩展，安装方便。

（6）网状拓扑特点：不受瓶颈问题和失效问题的影响，提供了冗余的线路。

（7）蜂窝状拓扑特点：这种拓扑结构不依赖于互连电缆，而是依赖于无线传输介质，这就避免了传统的布线限制，对移动设备的使用提供了便利条件，通过时是的一些不便布线的特殊场所的数据传输成为可能。

DDF架 DDF架上最 常见的接口 是L9头，有时 也有叫西门子 头的。
V35-E1协议转换器 V35-E1协议转换器有各种型号，但是接口类型都是一样 的，V35接口和E1接口，V35接口是固定的连接路由器， E1接口有两种75欧和120欧，一般缺省设置是75欧的。
V35-E1协议转换器 V35-E1协议转换器有各种型号，但是分为两大类，一类 是只支持E1（不能划分时隙），另一类时支持CE1，可以 划分时隙，有很多小开关，可能调整到任何一个时隙。
常用接口
RJ45和RJ48Байду номын сангаас口形状
线序：8 7 6 5 4 3 2 1
RJ45交叉网线的线序
RJ45直连网线的线序
RJ-45接口
这种接口就是我们现在最常见的网络设备接口，俗称 “水晶头”，专业术语为RJ-45连接器，属于双绞线以太网 接口类型。RJ-45插头只能沿固定方向插入，设有一个塑料 弹片与RJ-45插槽卡住以防止脱落。 这种接口在10Base-T以太网、100Base-TX以太网、 1000Base-TX以太网中都可以使用，传输介质都是双绞线， 不过根据带宽的不同对介质也有不同的要求，特别是 1000Base-TX千兆以太网连接时，至少要使用超五类线，要 保证稳定高速的话还要使用6类线。 RJ-45采用8芯线中的4芯，1、2、3、6
V35电缆
DB60-DB25
DB60-v35(34针）
串口DB15接口形状
常用板卡：
1CE1
2CE1
串口DB15接口连接电缆
这种接口也是我们现在最常见的网络设备广域网接口， 俗称“E1”，连接的电缆是DB15-BNC,BNC头直接连接到传 输的同轴电缆上。
思科 GBIC端口布线规格 GBIC 波长(nm)光纤类型 内芯规格(微米)模态带宽（MHz/km）布线距离 WS-G5484 SX1 850 多模光纤 62.5 160 722英尺(220米) 62.5 200 902英尺(275米) 50.0 400 1640英尺(500米) 50.0 500 1804英尺(550米) WS-G5486 LX/LH 1300 多模光纤 62.5 500 1804英尺(550米) 2单模光纤 50.0 400 1804英尺(550米) （LX/LH） 50.0 500 1804英尺(550米) 9/10 32810英尺(10公里) WS-G5487 ZX 1550 单模光纤 无此条件

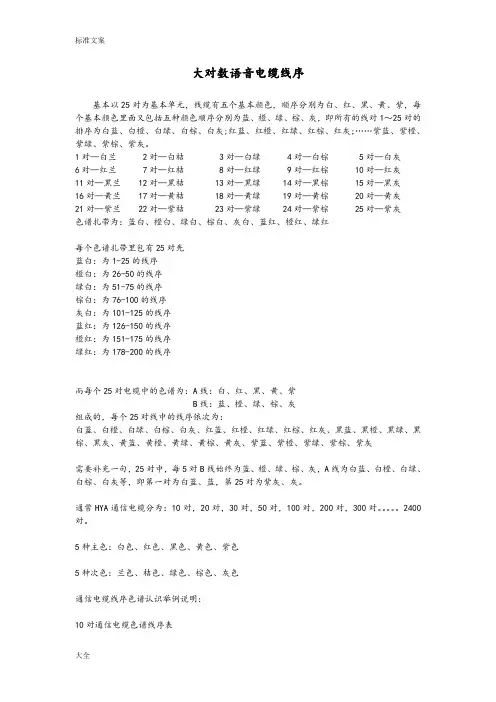

大对数语音电缆线序基本以25对为基本单元，线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，即所有的线对1～25对的排序为白蓝、白橙、白绿、白棕、白灰;红蓝、红橙、红绿、红棕、红灰;……紫蓝、紫橙、紫绿、紫棕、紫灰。

1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰色谱扎带为：蓝白、橙白、绿白、棕白、灰白、蓝红、橙红、绿红每个色谱扎带里包有25对先蓝白：为1-25的线序橙白：为26-50的线序绿白：为51-75的线序棕白：为76-100的线序灰白：为101-125的线序蓝红：为126-150的线序橙红：为151-175的线序绿红：为178-200的线序而每个25对电缆中的色谱为：A线：白、红、黑、黄、紫B线：蓝、橙、绿、棕、灰组成的，每个25对线中的线序依次为：白蓝、白橙、白绿、白棕、白灰、红蓝、红橙、红绿、红棕、红灰、黑蓝、黑橙、黑绿、黑棕、黑灰、黄蓝、黄橙、黄绿、黄棕、黄灰、紫蓝、紫橙、紫绿、紫棕、紫灰需要补充一句，25对中，每5对B线始终为蓝、橙、绿、棕、灰，A线为白蓝、白橙、白绿、白棕、白灰等，即第一对为白蓝、蓝，第25对为紫灰、灰。

通常HYA通信电缆分为：10对，20对，30对，50对，100对，200对，300对。

2400对。

5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色通信电缆线序色谱认识举例说明：10对通信电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰20对通信电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰”标识线缠着的，另有5对线用“白桔”标识缠着！（注意：这25对用“白兰”色环标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（注意：这5对有”白桔”标识缠着）21对—白兰 22对—白桔 23对—白绿 24对—白棕 25对—白灰50对通信电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的！！后25对是用“白桔”标识线缠着的！！（注意：这25对用“白兰”标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（用“白桔”标识线缠着）26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰100对通信电缆色谱线序表说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！（注意：用“白兰”标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（注意：用“白桔”标识线缠着）26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰（注意：用“白绿”标识线缠着）51对—白兰 52对—白桔 53对—白绿 54对—白棕 55对—白灰56对—红兰 57对—红桔 58对—红绿 59对—红棕 60对—红灰61对—黑兰 62对—黑桔 63对—黑绿 64对—黑棕 65对—黑灰66对—黄兰 67对—黄桔 68对—黄绿 69对—黄棕 70对—黄灰71对—紫兰 72对—紫桔 73对—紫绿 74对—紫棕 75对—紫灰（注意：用“白棕”标识线缠着）76对—白兰 77对—白桔 78对—白绿 79对—白棕 80对—白灰81对—红兰 82对—红桔 83对—红绿 84对—红棕 85对—红灰86对—黑兰 87对—黑桔 88对—黑绿 89对—黑棕 90对—黑灰91对—黄兰 92对—黄桔 93对—黄绿 94对—黄棕 95对—黄灰96对—紫兰 97对—紫桔 98对—紫绿 99对—紫棕 100对—紫灰200对通信电缆色谱线序表(大对数电缆)说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！第五的25对是用“白灰”标识线缠着的！第六的25对是用“红兰”标识线缠着的！第七的25对是用“红桔”标识线缠着的！第八的25对是用“红绿”标识线缠着的！通信电缆型号：HYA;HYA22;HYA23;HYA53;ZRC-HYA;ZRC-HYA53;WDZ-HYA；充油通信电缆：HYAT;HYAT23;HYAT53;HYAT22;HYYT;ZRC-HYAT;WDZ-HYAT;ZR-HYAT53; ;自承式通信电缆-索道通信电缆型号：HYAC，HYYC铠装通信电缆；HYA22；HYA23；HYA53；HYAT22；HYAT23；HYAT53；ZRC-HYA53；WDZ-HYA53；ZR-HYA23；ZR-HYAT23室内通信电缆-配线电缆-HPVV22；HYV；HPVV；HPYV；HPYV22；HYV22市内通信电缆执行标准：YD/T322-1996HYA市内通信电缆(广泛使用于城域网通信网络建设中，以架空和管道安装为主，主要传输音频信号) ;HYAT填充式通信电缆（使用于城域网通信网络建设中，以管道安装为主，有阻水效果，无须充气保护，主要传输音频信号） ;HYAC自承式通信电缆（使用于城域网通信网络建设中，架空安装，施工方便，主要传输音频信号） ;HYAT53填充式铠装电缆（使用于城域网通信网络建设的复杂环境中，直埋于地下，有阻水、防鼠咬效果，无须充气保护，主要传输音频信号）从基础学起，双绞线是网络中必不可少的设备，制作双绞线也是一位网工必备的技术能，下面就来了解一下这种网络中的“血管”（不知这样形容对不对），以下的文字大多都是从网上提炼或者摘抄出来的，感谢各位分享者。
