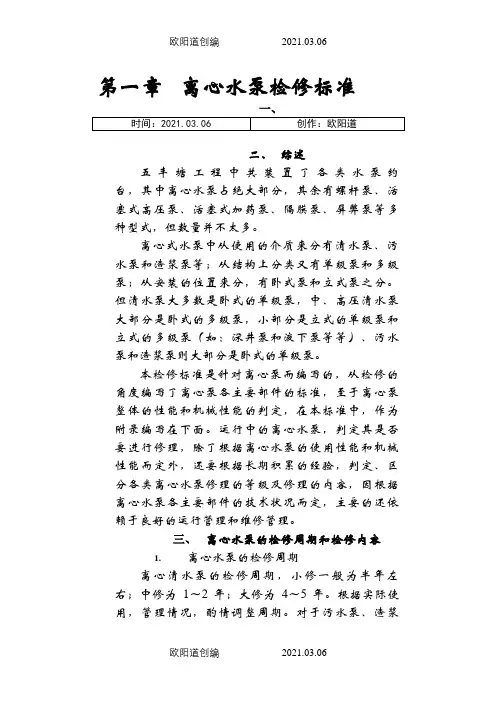

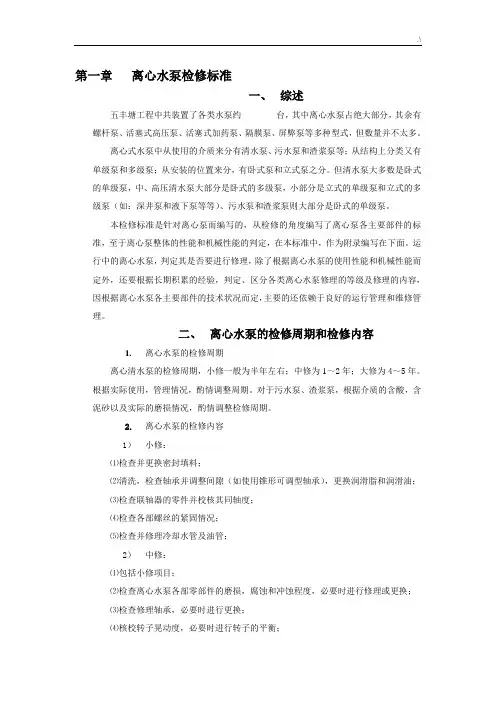

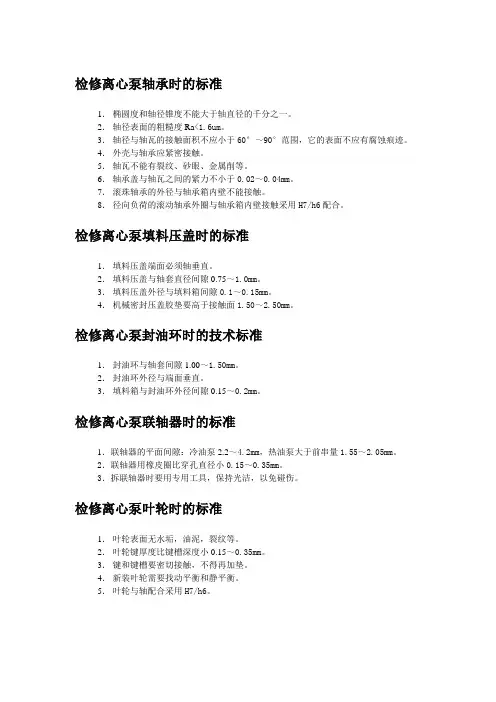

第一章离心水泵检修原则
一、综述
五丰塘工程中共装置了各类水泵约台，其中离心水泵占绝大某些，别的有螺杆泵、活塞式高压泵、活塞式加药泵、隔膜泵、屏弊泵等各种型式，但数量并不太多。
离心式水泵中从使用介质来分有清水泵、污水泵和渣浆泵等；从构造上分类又有单级泵和多级泵；从安装位置来分，有卧式泵和立式泵之分。但清水泵大多数是卧式单级泵，中、高压清水泵大某些是卧式多级泵，小某些是立式单级泵和立式多级泵（如：深井泵和液下泵等等）、污水泵和渣浆泵则大某些是卧式单级泵。
本检修原则是针对离心泵而编写，从检修角度编写了离心泵各重要部件原则，至于离心泵整体性能和机械性能鉴定，在本原则中，作为附录编写在下面。运营中离心水泵，鉴定其与否要进行修理，除了依照离心水泵使用性能和机械性能而定外，还要依照长期积累经验，鉴定、区别各类离心水泵修理级别及修理内容，因依照离心水泵各重要部件技术状况而定，重要还依赖于良好运营管理和维修管理。
二、离心水泵检修周期和检修内容
1.离心水泵检修周期
离心清水泵检修周期，小修普通为半年左右；中修为1～2年；大修为4～5年。依照实际使用，管理状况，酌情调节周期。对于污水泵、渣浆泵，依照介质含酸，含泥砂以及实际磨损状况，酌情调节检修周期。
2.离心水泵检修内容
1）小修：
⑴检查并更换密封填料；
⑵清洗，检查轴承并调节间隙（如使用锥形可调型轴承），更换润滑脂和润滑油；
⑶检查联轴器零件并校核其同轴度；
⑷检查各部螺丝紧固状况；
⑸检查并修理冷却水管及油管；
2）中修：
⑴涉及小修项目；
⑵检查离心水泵各部零部件磨损，腐蚀和冲蚀限度，必要时进行修理或更换；
⑶检查修理轴承，必要时进行更换；
⑷核校转子晃动度，必要时进行转子平衡；
⑸检查轴套、压盖、底套，油环，口环，中间口环（多级离心泵）等密封件各处间隙，超标予以更换；
⑹测量并调正泵体水平度；
⑺修理或更换吸入阀、逆止阀和输出阀门。
3）大修：
⑴涉及中修内容；
⑵修理或更换泵体；校正或更换水泵主轴；
⑶修补或重新灌溉基本，必要时更换机座；
⑷泵体除锈喷漆。
三、离心水泵重要部件及装配质量原则
离心水泵重要部件有：叶轮，口环（中间口环），主轴，平衡装置，水泵壳体，轴向密封装置，多级离心泵组装，悬臂泵组装，其他零件，多级泵总装等。
1）叶轮：叶轮是离心水泵运动部件，由入口，前盖，后盖和叶道等几某些构成，保证叶轮质量，对离心泵安全运转，具备重要作用。因而，在每次检修时，都要对它进行仔细检查，校核和修理。
(Ⅰ)遇有下列状况之一者，叶轮应更换新：
⑴叶轮表面浮现裂纹；
⑵叶轮表面因腐蚀或浸蚀而形成较多砂眼或穿孔；
⑶因冲刷而使叶轮前盖或后盘变薄，以致影响机械强度；
⑷叶轮入口处发生较严重偏磨现象而不能修复。
(Ⅱ)新叶轮应进行检查并符合技术规定： 如图1－1所示；是一只叶轮技术规定。
⑴Φ1－d 4(h8)，Φ1－d 4(h9)对Φ3－D(H7)径向跳动允差；符合表4规定； ⑵A 面对Φ2－D 端面跳动允差；B 面对A 面平行度允差，符合表5规定； ⑶键槽中心线对轴心线歪斜，每100毫米长键槽歪斜不容许超过0.03毫米（或0.03/100角度值）；偏移允差不应超过0.06毫米（偏移是指键槽中心线与轴心线平行移动；歪斜是指键槽中心线与轴心线成某一角度），叶轮与轴配合时，键顶部应有0.1～0.4毫米间隙。
⑷新装叶轮应找静平衡，必要时找动平衡，（找静平衡时，在叶轮外径上容许剩余不平衡重，有第分钟3000转工作叶轮，不得不不大于表1规定，静平衡做法风附录 。动平衡在与主轴组装后进行，动平衡原则风附录。
对于单级离心水泵而言，只要静平衡符合表1规定外，普通不做动平衡；对于多级离心水泵而言，是把所有叶轮组装在主轴后进行整体转子动平衡。
表1 静平衡容许剩余不平衡量
轴
口环
图1－1 新叶轮的技术要求 图1－2叶轮与口环的间隙
（1）§¶1－
§¶4-§¶3－）的径向跳动允差，符合表4的要求；
(2)面对§¶2－的端面跳动允差、面对面平行度允差，符合表5的要求。
⑸叶轮叶道内要光洁平整，清砂除刺。
（Ⅲ）继续使用旧叶轮，必要将叶道内清洗干净，并检查叶轮与否有裂纹，如发钞票属表面腐蚀，汽蚀，坑凹，甚至个别孔、洞等，视状况可用黄铜补焊或有高分子修补剂粘补。
2）口环：口环是离心水泵上重要部件，口环内径和叶轮入口部位外径之间间隙；是影响水泵出率重要部位。间隙量朝里无人莫做官了原则值；会影响水泵出口压力和水流量；因而，在水泵检修中，对口环要特别予以注重。
⑴口环不容许破裂，它与叶轮入口外径向间隙δ（如图1－2所示），不应超过表2规定（拆卸水泵时一方面检查此间隙）。轴向间隙b不少于0.5～1毫米。
表2 叶轮与口环装配间隙
毫米
⑵新制口环内圆或外圆，不应超过表6规定，新口环装上后，应检查它与叶轮径向间隙与否符合表2规定。并应检查两者之间有无磨擦现象。
新制口环材料，普通采用灰铸铁，牌号为HT25-47。
3）水泵主轴
（Ⅰ）遇有下列状况之一者，应更换新主轴
⑴主轴已产生了裂纹；
⑵主轴表面有较严重磨损和锈蚀，或浮现较大沟痕，足以影响主轴机械强度；
⑶主轴弯曲量不不大于0.05毫米 ，且不能校直。 （Ⅱ）水泵弯曲值诮符合下列规定：
主轴中间部份不超过0.05毫米，两端轴颈处不0.02超过毫米
如图1－3所示，测量办法，可以校准平台上用二只V 型铁架起，盘动主轴转动，
用百分表测量，亦可以在车床上顶住，用百分表测量。
（Ⅲ）主轴键槽应完整，配合部位符合允差规定。键槽中心线对轴中心线歪斜，每100毫米长键槽不容许0.03超过毫米，键槽中心线与主轴中心线平行移动，不应0.06超过毫米。
（Ⅳ）主轴轴颈处磨损不应0.2不不大于毫米，其他部位表面无严重冲蚀和损坏现象，在不影响强度状况下，可以进行修复，装配滚动轴承轴颈部位，可以用补焊，喷涂或镀铬办法后再进行磨削加工；滑动轴承轴颈可用磨床或砂布抛磨修理伤痕，但无论采用何种修复办法，均应符合配合规定和上述各项规定。
（Ⅴ）新制泵主轴应具备下列技术 规定：
⑴泵主轴应进行调质热解决，调质后硬度应符合表3规定。
表3 泵主轴调质解决后硬度规定
0.05
0.02
0.02
图1－3 测量轴的弯曲
