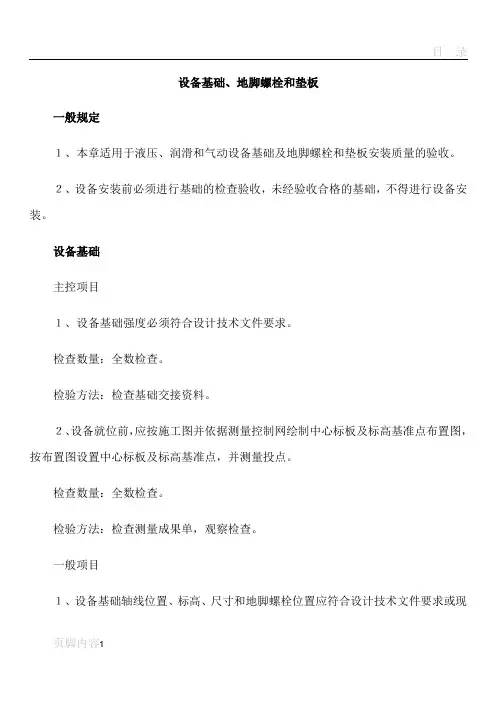

设备基础、地脚螺栓和垫板一般规定１、本章适用于液压、润滑和气动设备基础及地脚螺栓和垫板安装质量的验收。
２、设备安装前必须进行基础的检查验收，未经验收合格的基础，不得进行设备安装。
设备基础主控项目１、设备基础强度必须符合设计技术文件要求。
检查数量：全数检查。
检验方法：检查基础交接资料。
２、设备就位前，应按施工图并依据测量控制网绘制中心标板及标高基准点布置图，按布置图设置中心标板及标高基准点，并测量投点。
检查数量：全数检查。
检验方法：检查测量成果单，观察检查。
一般项目１、设备基础轴线位置、标高、尺寸和地脚螺栓位置应符合设计技术文件要求或现行国家标准《机械设备安装工程施工及验收通用规范》GB50231的规定。
检查数量：全数检查。
检验方法：检查复查记录。
２、设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好。
检查数量：全数检查。
检验方法：观察检查。
地脚螺栓主控项目地脚螺栓的规格和紧固必须符合设计技术文件要求。
检查数量：抽查２０％，且不少与４个。
检验方法：检查质量合格证明文件，尺量，检查紧固记录，锤击螺母检查。
一般项目１、地脚螺栓上的油渍和污垢等应清除干净，螺纹部分应涂适量油脂。
检查数量：全数检查。
检验方法：现场观察检查。
２、预留孔地脚螺栓应安设垂直，任一部分离孔壁的距离应大于１５mm，且不应碰孔底。
检查数量：全数检查。
检验方法：观察检查。
垫板一般项目１、设备垫板的设置应符合设计技术文件要求或现行国家标准《机械设备安装工程施工及验收通用规范》GB50231的规定。
检查数量：抽查２０％。
检验方法：观察检查、尺量、塞尺检查、手锤轻击垫板。
２、研磨法方置垫板的混凝土基础的表面应凿平，垫板与混凝土表面的接触点应分布均匀。
检查数量：抽查２０％。
检验方法：观察检查。
设备和材料进场一般规定１、本章适用于液压、润滑和气动设备工程安装设备和材料的进场验收。
２、设备搬运和吊装时，吊装点应在设备或包装箱的标识位置，应有保护措施，不应因搬运和吊装而造成设备损伤。

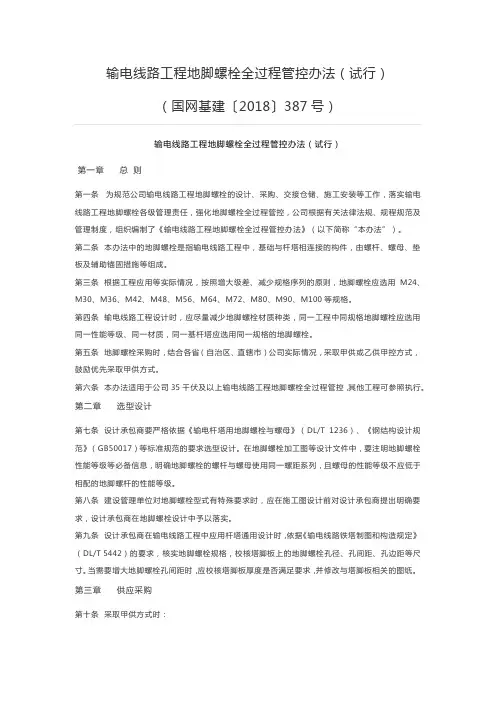

输电线路工程地脚螺栓全过程管控办法（试行）（国网基建〔2018〕387号）输电线路工程地脚螺栓全过程管控办法（试行）第一章总则第一条为规范公司输电线路工程地脚螺栓的设计、采购、交接仓储、施工安装等工作，落实输电线路工程地脚螺栓各级管理责任，强化地脚螺栓全过程管控，公司根据有关法律法规、规程规范及管理制度，组织编制了《输电线路工程地脚螺栓全过程管控办法》（以下简称“本办法”）。
第二条本办法中的地脚螺栓是指输电线路工程中，基础与杆塔相连接的构件，由螺杆、螺母、垫板及辅助锚固措施等组成。
第三条根据工程应用等实际情况，按照增大级差、减少规格序列的原则，地脚螺栓应选用M24、M30、M36、M42、M48、M56、M64、M72、M80、M90、M100等规格。
第四条输电线路工程设计时，应尽量减少地脚螺栓材质种类，同一工程中同规格地脚螺栓应选用同一性能等级、同一材质，同一基杆塔应选用同一规格的地脚螺栓。
第五条地脚螺栓采购时，结合各省（自治区、直辖市）公司实际情况，采取甲供或乙供甲控方式，鼓励优先采取甲供方式。
第六条本办法适用于公司35千伏及以上输电线路工程地脚螺栓全过程管控，其他工程可参照执行。
第二章选型设计第七条设计承包商要严格依据《输电杆塔用地脚螺栓与螺母》（DL/T 1236）、《钢结构设计规范》（GB50017）等标准规范的要求选型设计。
在地脚螺栓加工图等设计文件中，要注明地脚螺栓性能等级等必备信息，明确地脚螺栓的螺杆与螺母使用同一螺距系列，且螺母的性能等级不应低于相配的地脚螺杆的性能等级。
第八条建设管理单位对地脚螺栓型式有特殊要求时，应在施工图设计前对设计承包商提出明确要求，设计承包商在地脚螺栓设计中予以落实。
第九条设计承包商在输电线路工程中应用杆塔通用设计时，依据《输电线路铁塔制图和构造规定》（DL/T 5442）的要求，核实地脚螺栓规格，校核塔脚板上的地脚螺栓孔径、孔间距、孔边距等尺寸。
当需要增大地脚螺栓孔间距时，应校核塔脚板厚度是否满足要求，并修改与塔脚板相关的图纸。

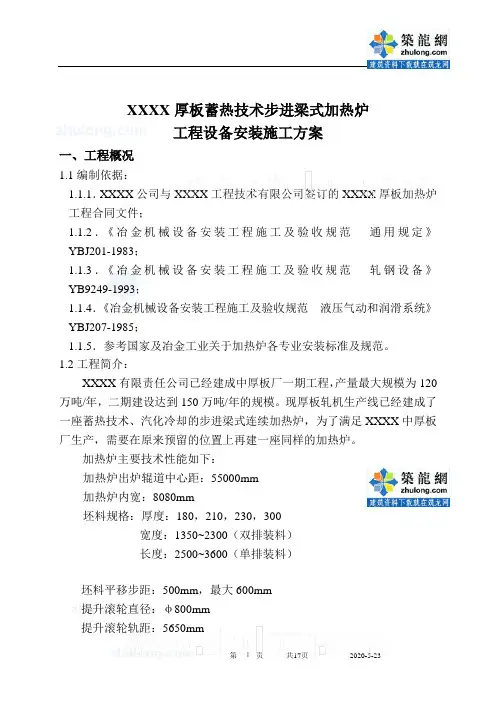

XXXX 厚板蓄热技术步进梁式加热炉工程设备安装施工方案一、工程概况1.1编制依据：1.1.1．XXXX 公司与XXXX 工程技术有限公司签订的XXXX 厚板加热炉工程合同文件；1.1.2．《冶金机械设备安装工程施工及验收规范 通用规定》YBJ201-1983；1.1.3．《冶金机械设备安装工程施工及验收规范 轧钢设备》YB9249-1993；1.1.4．《冶金机械设备安装工程施工及验收规范 液压气动和润滑系统》YBJ207-1985；1.1.5．参考国家及冶金工业关于加热炉各专业安装标准及规范。
1.2工程简介：XXXX 有限责任公司已经建成中厚板厂一期工程，产量最大规模为120万吨/年，二期建设达到150万吨/年的规模。
现厚板轧机生产线已经建成了一座蓄热技术、汽化冷却的步进梁式连续加热炉，为了满足XXXX 中厚板厂生产，需要在原来预留的位置上再建一座同样的加热炉。
加热炉主要技术性能如下：加热炉出炉辊道中心距：55000mm 加热炉内宽：8080mm坯料规格：厚度：180，210，230，300宽度：1350~2300（双排装料） 长度：2500~3600（单排装料）坯料平移步距：500mm ，最大600mm 提升滚轮直径：φ800mm 提升滚轮轨距：5650mm导向滚轮直径：φ450mm步进周期：最小47sec提升液压缸：φ400mm/φ280mm×720mm×2个平移液压缸：φ200mm/φ140mm×620mm×1个液压工作压力：≤19MPa装出钢方式：进料端端部推钢机装钢，出料端端部出钢机出钢排烟方式：大部分烟气通过蓄热燃烧系统钢烟囱排放，小部分烟气通过炉尾下烟道系统排放。
燃料种类：高、焦炉混合煤气冷却方式：加热炉支撑梁及立柱采用汽化冷却方式，其余部分冷却构件采用水冷却。
二、施工准备2. 1 技术准备：施工图纸是否完整和齐全；施工图纸是否符合国家和行为的法律、法规、规范、标准的规定，以及业主的要求。

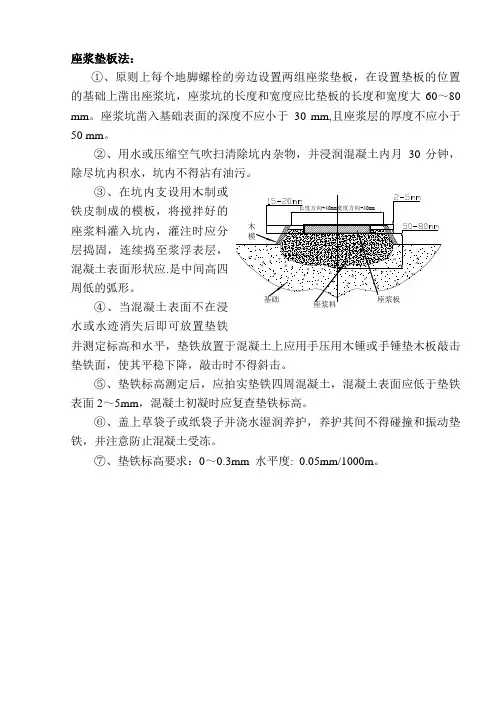

座浆垫板法：
①、原则上每个地脚螺栓的旁边设置两组座浆垫板，在设置垫板的位置的基础上凿出座浆坑，座浆坑的长度和宽度应比垫板的长度和宽度大60～80 mm。
座浆坑凿入基础表面的深度不应小于30 mm,且座浆层的厚度不应小于
50 mm。
②、用水或压缩空气吹扫清除坑内杂物，并浸润混凝土内月30 分钟，除尽坑内积水，坑内不得沾有油污。
③、在坑内支设用木制或
座浆料灌入坑内，灌注时应分
层捣固，连续捣至浆浮表层，
混凝土表面形状应.是中间高四
周低的弧形。
④、当混凝土表面不在浸
水或水迹消失后即可放置垫铁
并测定标高和水平，垫铁放置于混凝土上应用手压用木锤或手锤垫木板敲击垫铁面，使其平稳下降，敲击时不得斜击。
⑤、垫铁标高测定后，应拍实垫铁四周混凝土，混凝土表面应低于垫铁表面2～5mm，混凝土初凝时应复查垫铁标高。
⑥、盖上草袋子或纸袋子并浇水湿润养护，养护其间不得碰撞和振动垫铁，并注意防止混凝土受冻。
⑦、垫铁标高要求：0～0.3mm 水平度: 0.05mm/1000m。

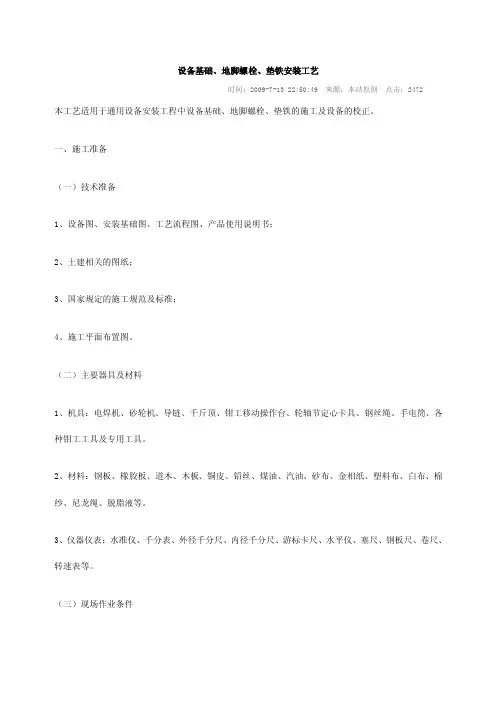

设备基础、地脚螺栓、垫铁安装工艺时间：2009-7-13 22:50:49 来源：本站原创点击：2472本工艺适用于通用设备安装工程中设备基础、地脚螺栓、垫铁的施工及设备的校正。
一、施工准备（一）技术准备1、设备图、安装基础图、工艺流程图、产品使用说明书；2、土建相关的图纸；3、国家规定的施工规范及标准；4、施工平面布置图。
（二）主要器具及材料1、机具：电焊机、砂轮机、导链、千斤顶、钳工移动操作台、轮轴节定心卡具、钢丝绳、手电筒、各种钳工工具及专用工具。
2、材料：钢板、橡胶板、道木、木板、铜皮、铅丝、煤油、汽油、砂布、金相纸、塑料布、白布、棉纱、尼龙绳、脱脂液等。
3、仪器仪表：水准仪、千分表、外径千分尺、内径千分尺、游标卡尺、水平仪、塞尺、钢板尺、卷尺、转速表等。
（三）现场作业条件1、设备房内墙面、门窗及内部粉刷等基本完毕，能遮蔽风、沙、雨、雪。
2、接通水源、电源、运输和消防道路畅通。
3、土建设备基础已完成。
二、施工工艺（一）设备基础1、基础的检验（1）基础的主要技术要求1)基础重心与设备重心应在同一铅垂线上，其允许偏移不得超过基础中心至基础边缘水平距离的3％～5％。
2)基础标高、位置和尺寸，必须符合生产工艺要求和技术条件。
3)同一基础应在同一标高线上，但设备基础不得与任何房屋基础相连，而且要保持一定的间距。
4)基础的平面尺寸应按设备的底座轮廓尺寸而定，底座边缘至基础侧面的水平距离应不小于100mm。
5)设备安装在混凝土基础上，当其静荷载P≥100N／m2时，则混凝土基础内要放两层由直径10mm的钢筋以15cm方格编成的钢筋网加固，上层钢筋网低于基础表面不应小于5cm，其上下层钢筋网的总厚度不应小于20cm。
6)凡精度较高，且不能承受外来的动力，或本身振动大的设备，必须敷设防振层，以减小振动的振幅，并防止其传播。
7)有可能遭受化学液体或侵蚀性水分影响的基础，应设置防护水泥。
（2）基础的验收1)所有基础表面的模板、地脚螺栓固定架及露出基础外的钢筋等都要拆除，杂物(碎砖、脱落的混凝土块等)及脏物和水要全部清除干净，地脚螺栓孔壁的残留木壳应全部拆除。
输电线路工程地脚螺栓全过程管控办法（试行）第一章总则第一条为规范公司输电线路工程地脚螺栓的设计、采购、交接仓储、施工安装等工作，落实输电线路工程地脚螺栓各级管理责任，强化地脚螺栓全过程管控，公司根据有关法律法规、规程规范及管理制度，组织编制了《输电线路工程地脚螺栓全过程管控办法》（以下简称“本办法”）。
第二条本办法中的地脚螺栓是指输电线路工程中，基础与杆塔相连接的构件，由螺杆、螺母、垫板及辅助锚固措施等组成。
第三条根据工程应用等实际情况，按照增大级差、减少规格序列的原则，地脚螺栓应选用M24、M30、M36、M42、M48、M56、M64、M72、M80、M90、M100等规格。
第四条输电线路工程设计时，应尽量减少地脚螺栓材质种类，同一工程中同规格地脚螺栓应选用同一性能等级、同一材质，同一基杆塔应选用同一规格的地脚螺栓。
第五条地脚螺栓采购时，结合各省（自治区、直辖市）公司实际情况，采取甲供或乙供甲控方式，鼓励优先采取甲供方式。
第六条本办法适用于公司35千伏及以上输电线路工程地脚螺栓全过程管控，其他工程可参照执行。
第二章选型设计第七条设计承包商要严格依据《输电杆塔用地脚螺栓与螺母》（DL/T 1236）、《钢结构设计规范》（GB50017）等标准规范的要求选型设计。
在地脚螺栓加工图等设计文件中，要注明地脚螺栓性能等级等必备信息，明确地脚螺栓的螺杆与螺母使用同一螺距系列，且螺母的性能等级不应低于相配的地脚螺杆的性能等级。
第八条建设管理单位对地脚螺栓型式有特殊要求时，应在施工图设计前对设计承包商提出明确要求，设计承包商在地脚螺栓设计中予以落实。
第九条设计承包商在输电线路工程中应用杆塔通用设计时，依据《输电线路铁塔制图和构造规定》（DL/T 5442）的要求，核实地脚螺栓规格，校核塔脚板上的地脚螺栓孔径、孔间距、孔边距等尺寸。
当需要增大地脚螺栓孔间距时，应校核塔脚板厚度是否满足要求，并修改与塔脚板相关的图纸。
设备基础、地脚螺栓和垫板一般规定１、本章适用于液压、润滑和气动设备基础及地脚螺栓和垫板安装质量的验收。
２、设备安装前必须进行基础的检查验收，未经验收合格的基础，不得进行设备安装。
设备基础主控项目１、设备基础强度必须符合设计技术文件要求。
检查数量：全数检查。
检验方法：检查基础交接资料。
２、设备就位前，应按施工图并依据测量控制网绘制中心标板及标高基准点布置图，按布置图设置中心标板及标高基准点，并测量投点。
检查数量：全数检查。
检验方法：检查测量成果单，观察检查。
一般项目１、设备基础轴线位置、标高、尺寸和地脚螺栓位置应符合设计技术文件要求或现行国家标准《机械设备安装工程施工及验收通用规范》GB50231的规定。
检查数量：全数检查。
检验方法：检查复查记录。
２、设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好。
检查数量：全数检查。
检验方法：观察检查。
地脚螺栓主控项目地脚螺栓的规格和紧固必须符合设计技术文件要求。
检查数量：抽查２０％，且不少与４个。
检验方法：检查质量合格证明文件，尺量，检查紧固记录，锤击螺母检查。
一般项目１、地脚螺栓上的油渍和污垢等应清除干净，螺纹部分应涂适量油脂。
检查数量：全数检查。
检验方法：现场观察检查。
２、预留孔地脚螺栓应安设垂直，任一部分离孔壁的距离应大于１５mm，且不应碰孔底。
检查数量：全数检查。
检验方法：观察检查。
垫板一般项目１、设备垫板的设置应符合设计技术文件要求或现行国家标准《机械设备安装工程施工及验收通用规范》GB50231的规定。
检查数量：抽查２０％。
检验方法：观察检查、尺量、塞尺检查、手锤轻击垫板。
２、研磨法方置垫板的混凝土基础的表面应凿平，垫板与混凝土表面的接触点应分布均匀。
检查数量：抽查２０％。
检验方法：观察检查。
设备和材料进场一般规定１、本章适用于液压、润滑和气动设备工程安装设备和材料的进场验收。
２、设备搬运和吊装时，吊装点应在设备或包装箱的标识位置，应有保护措施，不应因搬运和吊装而造成设备损伤。
工业设备地脚螺栓安装技术探讨摘要：地脚螺栓在工业设备上的安装工艺质量是衡量整个工程施工水准的重要指标。
在本文中，首先介绍了当前市面最普遍的几种地脚螺栓的特点和适用范围，然后就安装的注意事项、具体方法步骤和安装技术要领做出了详细的探讨。
地脚螺栓指的是下端为直角弯钩的螺栓构件，或者L型和U型螺栓。
地脚螺栓具有增加锚固的功能，从而加大设备的承载负荷，甚至在运动时和遭遇地震时，也能起到很好的稳固效果。
因此，在确保物品安全运输和延长贵重器物使用寿命方面，安装地脚螺栓起着非常显著的作用。
特别是工业厂房施工时，将大型机械设备固定在地面上大多需要添加地脚螺栓。
这是因为这些机械机身过重，重心位置高，运转的时候会发生剧烈震荡且重心会随震荡而偏移，长此以往，容易引发事故，故而高速运转的器械都需要和地基坚实地固定在一起，从而防止倒塌。
大型设备与地基连接，最主要就是通过安装地脚螺栓来实现。
通过简单的垫铁调整，把需要地脚螺栓固定的设备测出垂直位置和水平位置，再灌浆把设备牢牢固定住。
只有经过充分固定，才能确保工业设备不在运转中因运转过速而发生震荡或倒塌，增强了设备运行的稳定性。
此外，为了确保螺栓植入地基塔中的质量，应对地脚螺栓的选择和安装流程予以高度重视，根据其不同种类的应用范围和技术要领，从施工孔洞尺寸，置入混凝土的预埋深度，拆模及验收等方面严格控制安装施工的质量。
1.常用地脚螺栓种类的划分由于具体安装目标不同，地脚螺栓的有好几种类别可供选择，其中主要包括：①活动型地脚螺栓;②固定型地脚螺栓;③抓地型地脚螺栓;④胀锚型地脚螺栓。
以上四种为最常见的种类，在实际安装中各有用途，下面对这几种螺栓的使用方法和特性，笔者将分别作出介绍：(1)活动型地脚螺栓。
活动型地脚螺栓又被称为长型地脚螺栓，采用Q235钢铸造而成，最明显的特点就是方便拆卸，因而适用于安装在震动剧烈，冲击性较强的重型机械设备上。
(2)固定型地脚螺栓。
与活动型螺栓相反，固定性螺栓被称为短脚型螺栓，此种螺栓的一端被置入混凝土因而稳定性十分好，适用于安装在运转时震动不强，冲击力弱的机械设备上。
锅炉基础直埋地脚螺栓安装施工工法1、前言目前，我国燃煤火力发电厂的锅炉钢架本体是由许多大型的H型钢柱和工字型钢梁或组合槽钢梁用高强度螺栓连接组合而成的。
H型钢柱的柱脚是靠锅炉砼基础中预埋的地脚螺栓来连接固定的。
因而，对于安装锅炉钢架的安装公司来说，炉架本体各构件用螺栓连接时，螺栓穿孔率的高低，炉架本体的组装速度和安装质量，都取决于锅炉砼基础中预埋的地脚螺栓的定位精度和施工质量。
同时，随着钢结构工程在我国不断的推广，地脚螺栓的安装越来越应用于各工程，本工法是根据华能**电厂一期工程1#、2#机组锅炉地脚螺栓的施工实践编写的。
2、工法特点2.1测量定位精度高，施测方便，速度快。
2.2螺栓的水平位置、标高和垂直度一次性安装定位，不再使水平尺或水准仪调节螺栓，安装速度较快。
2.3操作简便，质量容易保证。
3、适用范围本工法可适用于火电工程锅炉、电除尘、钢烟道及其他同类工程钢结构地脚螺栓施工。
4、工艺原理本工法主要使用了独立控制网，闭合法施工测量技术，垂线法一次定位，容易保证螺栓的垂直度和水平位置。
5、施工工艺流程及操作要点5.1、施工准备→测量放线→螺栓定位架就位→螺栓与定位板焊接→螺栓安装→复核轴线与标高5.2、施工前准备工作5.2.1钢卷尺校验：将施工所需的50m长钢卷尺，送交专业计量检定机构进行尺长检定。
得知，在15Kg拉力下，经中间悬空或托平确定其长度。
5.2.2砼基础承台施工锅炉基础施工至地脚螺栓定位架底部标高时，在砼基础承台顶面螺栓安装架四角的位置处分别预埋T3030A的埋件(注：土建施工必须控制好埋件的顶标高，原则上是宜低不宜高，否则，会导致螺栓安装架就位后，架顶面标高超高，处理起来比较麻烦)，将来待螺栓安装架就位后，再将安装架底部四角与埋件焊接。
在各个轴线的两端柱头外侧面预埋T3030A的埋件，用于焊接拉钢丝用门型架，门型架高于定位架200CM,采用∠50×5，的角钢。
顶面轴线通过处用锯弓刻一小槽，然后通长绷上ф0.5mm的钢丝(钢丝两头用花兰螺栓调节，使钢丝绷紧拉直)。
