单片机简单计算器报告(自己精心整理)

零基础DIY单片机简易计算器实践
单片机是一种很有趣的微处理器，它广泛应用于电子产品中。

学习单片机可以帮助我们更深入理解计算机原理和底层运作。

本实验将介绍如何使用单片机来制作一个简易计算器。

所需材料：
1. 单片机开发板
2. 4位7段显示器
3. 数字按键开关
4. 杜邦线
5. 电位器
6. 板子外壳
步骤1：连接电路
将数码管和数字按键开关与单片机开发板连接。

使用杜邦线将每个组件的引脚连接到开发板的相应引脚。

电位器可用于调节数码管显示的亮度。

步骤2：编写程序
使用C语言编写程序。

程序需要识别按键输入的数字和运算符，
并根据不同的情况显示计算结果。

程序中需要使用条件语句、循环语
句和函数等基本语言结构。

步骤3：测试程序
将编写好的程序上传到单片机开发板中。

测试程序的过程中要注
意按键输入的顺序和正确性。

如果按键输入错误，程序需要能够正确
地识别并给出错误提示。

步骤4：完成外壳
将单片机开发板和数码管装进铝盒中，并将数字按键开关与外壳
相连。

在外壳上打开一个窗口，以便能看到数码管和按键。

为了美观，可以涂上一些喜欢的颜色或加上小贴纸等装饰。

通过这个实验，我们深入了解了单片机的基本原理和运作方式，
掌握了C语言编程语言基础知识，并制作了一个实用的计算器。

在实
践中，我们不仅锻炼了问题解决能力和动手能力，还增强了对电子产
品的兴趣和信心。

51单片机简易计算器设计报告
本文将介绍51单片机简易计算器的设计报告。

该计算器通过
16位的LCD显示屏实现了基本计算功能，包括加、减、乘、除、取反、开方等。

1. 硬件设计
该计算器的核心部件是STC89C52单片机。

STC89C52是一种
高性能、低功耗的8位单片机，拥有8KB的Flash程序存储器和128字节的内部RAM，可提供多种功能和通讯接口。

通过
I/O口与LCD模块通讯，实现输出功能。

该计算器使用16位的LCD显示屏，显示范围为-99.99~99.99，共有6个数字位。

显示屏使用了ST7920控制器，可通过串行、并行等多种方式控制。

2. 软件设计
该计算器的软件设计主要包括三部分：键盘扫描，计算功能和LCD显示。

键盘扫描：该计算器采用4x5矩阵键盘，通过程序对键盘进行扫描，实现对不同按键的检测。

计算功能：该计算器可以实现基本的四则运算、取反、开方等功能。

对于四则运算，通过栈来实现计算，将运算符压入栈中，然后将操作数从栈中取出进行计算。

LCD显示：该计算器使用16位的LCD显示屏，通过程序控制数据和命令的传输，将计算结果显示在LCD屏幕上。

3. 总结
通过对51单片机简易计算器的设计报告，可以看出该计算器实现了基本的计算功能，通过硬件设计和软件设计相结合，将计算器的功能实现得十分完整。

该计算器的设计初步掌握了51单片机的应用，有助于后续项目的开展。

单片机实践简易计算器实验报告本次实验的目的是通过单片机实现一个简易计算器，实现加减乘除四则运算。

在实验过程中，我们使用了STC89C52单片机，通过编写程序实现计算器的功能。

实验步骤：1. 确定硬件电路连接我们需要确定硬件电路连接。

本次实验使用的是STC89C52单片机，需要将其与LCD1602液晶屏、4x4矩阵键盘、蜂鸣器等硬件连接。

具体连接方式如下：STC89C52单片机：P0口：连接LCD1602液晶屏的数据线D0-D7P1口：连接LCD1602液晶屏的控制线RS、RW、EP2口：连接4x4矩阵键盘的行线R1-R4P3口：连接4x4矩阵键盘的列线C1-C4P4口：连接蜂鸣器2. 编写程序接下来，我们需要编写程序实现计算器的功能。

程序主要分为以下几个部分：（1）LCD1602液晶屏初始化（2）4x4矩阵键盘扫描（3）计算器功能实现（4）LCD1602液晶屏显示结果3. 调试程序编写完程序后，我们需要进行调试。

在调试过程中，我们需要注意以下几点：（1）检查硬件连接是否正确（2）检查程序是否有语法错误（3）检查程序是否能够正常运行4. 实验结果经过调试，我们成功实现了一个简易计算器。

在使用过程中，用户可以通过4x4矩阵键盘输入数字和运算符，计算器会自动进行计算，并在LCD1602液晶屏上显示结果。

同时，计算器还具有清零、退格等功能，方便用户进行操作。

总结：通过本次实验，我们学习了单片机的基本原理和编程方法，掌握了如何使用单片机实现一个简易计算器。

同时，我们还学习了如何进行硬件电路连接和程序调试，提高了我们的实践能力和动手能力。

集成电路及单片机应用实验一简易十进制计算器学号 1215101012姓名赖雪琳班级 12电子1班指导老师邱应强华侨大学电子工程系一、实验目的1. 掌握单片机编程和调试方法。

2. 掌握键盘、LED显示接口工作原理及编程方法。

二、实验内容利用MCS-51单片机，设计一个简易十进制计算器，完成一位十进制有符号数的加、减、乘、除运算。

16个按键的安排：10个数字键（0-9），用于输入运算的数字；5个功能键：＋、－、×、÷、=、＋/－（符号选择）。

本实验要求显示：输入的十进制数字及符号，正数不显示符号，负数在数的前面显示“－”；运算符显示（显示字形自定）；运算结果显示，包括数字和符号。

三、实验电路连线P0P1P2.0-P2.3P2.4-P2.7本实验连线仅供参考，可以根据实际连线方便情况作改动。

四、实验说明本实验采用动态显示电路，即6个数码管分时循环工作，刷新频率≥25Hz。

键盘采用矩阵式电路，L1-L4作为输出，H1-H4作为输入。

（详细工作原理请参考教材第10章）。

要求所有的程序预先在WA VE仿真调试通过，达到设计要求后下载程序到单片机芯片在实验板上实际运行。

程序的下载由实验室提供编程器统一烧写，单片机芯片由实验室提供，调试完成后交回。

五、实验仪器和设备PC机、WA VE软件、仿真器、实验板、编程器、电源等。

六、1、电路图由于使用开发板实现：键盘及数码管显示与单片机接口如下图显示：3、主要程序：//////按键扫描//////char KeyBoard(){char temp;P1=0xf0;if(P1==0xf0)return 0;//是否有按键按下Delay_ms(20); //消除抖动if(P1==0xf0)return 0;else{temp=P1;switch(temp) //通过横纵轴的交点确定按哪个键按下{case 0x70: row=1;break;case 0xb0: row=2;break;case 0xd0: row=3;break;case 0xe0: row=4;break;}P1=0x0f;Delay_ms(1);temp=P1;switch(temp){case 0x0e: column=4;break;case 0x0d: column=3;break;case 0x0b: column=2;break;case 0x07: column=1;break;}}Key_Flag=1;while(P1!=0x0f);Delay_ms(20);return 0;}////四则运算////加法：后续减法与乘法与上图类似。

51单片机简易计算器设计报告(一)背景介绍在数字化时代，计算器作为一种简单易用的工具，越来越得到人们的关注和热爱。

而基于51单片机的简易计算器，不仅可以成为一种学习电子技术的手段，还具有满足简单计算需求的实用性。

设计思路本计算器采用键盘输入和数码管输出的电路设计，为用户提供加、减、乘、除、小数点、退位以及等于等功能。

1.键盘输入采用矩阵键盘的方式，将所有按键按行列排列，并利用51单片机中断方式来读取键值。

2.计算处理通过编写相应的程序代码，计算出用户输入的两个数值及操作符的结果，并将结果存储在数据缓存器中，最后将其输出至数码管。

3.数码管显示根据计算结果的数据类型，将其经过相应的转换处理后，通过数码管将结果输出至用户。

设计技术1.软件编写软件编写方面，采用汇编语言进行编写，代码总长度为2.2KB 左右。

其中，以中断方式读取键值、实现数值存储与判断、计算处理、数码管的结果输出等作为关键点进行编写。

2.硬件搭建硬件搭建方面，需要按照电路图进行搭建，并将51单片机与相关周边电路进行连接。

根据设计思路，将键盘、数码管、电源、指示灯等设备按照需求进行连接。

可改进之处虽然 51单片机的简易计算器的搭建能够满足基本计算需求，但其在以下几方面还有可改进之处：•添加计算科学函数，如三角函数、对数函数等。

•改进操作方式，使其更加符合人体工程学原理。

•添加储存器，使用户能够将计算结果进行存储和调用。

总结通过本次对基于51单片机的简易计算器的设计与实现，我们深入了解了电子技术的基本概念和硬件搭建原理，并了解到了简单嵌入式系统的工作原理。

虽然该计算器在功能和效率方面还有待改进，但对于初学者来说，其对于电子技术的学习和实验还是很有价值和意义的。

•编写的汇编代码过于繁琐，可考虑使用高级语言编写以提高效率和易读性。

•在电路搭建时需注意布线的合理性，尽量避免出现干扰和信号损失的问题。

综上所述，基于51单片机的简易计算器的设计和实现虽存在一些不足，但还是很有价值的。

一、引言随着科技的飞速发展，单片机技术作为嵌入式系统的重要组成部分，已经在各个领域得到了广泛的应用。

为了提高学生对单片机技术的理解和实践能力，我们开展了单片机实训课程。

本次实训报告以设计一个简易计算器为例，详细介绍单片机在计算器中的应用及其设计过程。

二、实训目的1. 熟悉单片机的基本原理和编程方法。

2. 掌握单片机外围设备的接口技术。

3. 培养学生的实际动手能力和创新意识。

三、实训内容1. 设计要求本次实训要求设计一个基于单片机的简易计算器，能够实现以下功能：（1）加、减、乘、除四则运算；（2）结果显示在LCD1602显示屏上；（3）具有简单的错误处理功能。

2. 系统组成本计算器系统主要由以下几部分组成：（1）AT89C51单片机：作为系统的核心控制器，负责控制整个计算器的运行；（2）LCD1602显示屏：用于显示输入的数字、运算符和计算结果；（3）矩阵键盘：用于输入数字和运算符；（4）按键：用于控制计算器的开关、清零和退出等功能。

3. 硬件设计（1）AT89C51单片机：选用AT89C51单片机作为核心控制器，具有丰富的I/O端口和片内资源，可以满足计算器的需求。

（2）LCD1602显示屏：通过单片机的PORTD端口与LCD1602显示屏相连，实现数据显示功能。

（3）矩阵键盘：采用4x4矩阵键盘，将行线连接到单片机的PB0-PB3端口，列线连接到PB4-PB7端口。

（4）按键：设置三个按键，分别用于控制计算器的开关、清零和退出功能。

4. 软件设计（1）初始化：首先对单片机的I/O端口、LCD1602显示屏和矩阵键盘进行初始化。

（2）键盘扫描：通过扫描矩阵键盘，获取用户输入的数字和运算符。

（3）运算逻辑处理：根据用户输入的数字和运算符，进行相应的运算。

（4）结果显示：将计算结果显示在LCD1602显示屏上。

（5）错误处理：当输入错误或发生溢出时，显示错误信息。

四、实训过程1. 硬件电路搭建：根据设计要求，将AT89C51单片机、LCD1602显示屏、矩阵键盘和按键连接到一起，搭建计算器的硬件电路。

基于51单片机简易计算器课程设计报告引言：计算器是现代社会中常见的电子设备之一，它能够帮助人们进行各种数学运算，提高计算效率。

本文将介绍基于51单片机的简易计算器的设计过程及实现方法。

一、设计目标本次设计的目标是实现一个简易计算器，能够进行基本的加减乘除运算，并能够显示计算结果。

通过该设计，旨在加深学生对51单片机的理解，培养其实际操作能力。

二、硬件设计1. 电源模块：采用稳压电源模块，提供稳定的电压给单片机及其他电路模块。

2. 单片机模块：采用51单片机，作为计算器的核心控制模块，负责接收按键输入、进行运算和显示结果。

3. 按键模块：设计合适的按键电路，用于输入数字和操作符。

4. 显示模块：采用数码管或液晶显示屏，显示计算结果。

5. 连接线：将各个模块连接起来，确保信号的传输畅通。

三、软件设计1. 初始化：设置单片机的工作模式、端口方向和初始状态。

2. 按键扫描：通过轮询的方式检测按键是否被按下，若有按键按下则进行相应的处理。

3. 输入处理：根据按键的顺序和操作符的位置进行输入的处理，将输入的数字和操作符分别存储在相应的变量中。

4. 运算处理：根据输入的操作符进行相应的运算，得出计算结果。

5. 结果显示：将计算结果通过数码管或液晶显示屏进行显示。

6. 清零处理：在计算结果显示完毕后，对相关的变量进行清零处理，以便进行下一次的计算。

四、功能实现1. 加法运算：通过按下"+"按键，输入第一个数字，再按下"="按键，输入第二个数字，最后按下"="按键，计算并显示结果。

2. 减法运算：通过按下"-"按键，输入第一个数字，再按下"="按键，输入第二个数字，最后按下"="按键，计算并显示结果。

3. 乘法运算：通过按下"*"按键，输入第一个数字，再按下"="按键，输入第二个数字，最后按下"="按键，计算并显示结果。

专业综合课程设计任务书班级：学号：姓名：成绩：电子与信息工程学院计算机科学系图1.2 图1.3图1.42.3键盘电路这部分有16个button构成4*4矩阵，通过p1口进行行扫描方式实现按键的读取。

硬件电路图如图1.4。

2.4总体硬件图如图1.5图1.53 软件详细设计3.1键盘扫描子程序要进行数据的计算就必须进行数据的输入，也就是确定按键输入的数值是什么，这就需要对键盘进行行扫描，从而确定究竟是那个键按下。

对于键盘的扫描，既可以使用行扫描也可以使用列扫描，这里采用行扫描的方法完成对键盘的扫描行扫描就是逐行扫描键盘，看那一行有键按下，再通过返回的见马来确定究竟是哪个按键按下。

对第一行扫描就置p1.0为底电平，其余p1口为高电平，如果有按键按下，则p1口的值就会变为别的值，再由新值来确定是那个键按下。

程序流程图如图1.6图1.6dd:mov r0,#0f7h mov r1,#0cc:mov a,r0 mov p1,amov a,p1 mov r2,asetb c mov r3,#4bb:rlc a jnc aaee:inc r1 djnz r3,bbmov a,r0 setb crrc a mov r0,ajc cc ljmp ddKAOO:LJMP KAO BBB2:LJMP BB2aa:lcall mm mov a,p1xrl a,r2 nz eeff:mov a,p1 xrl a,r2jz ff MOV A,51HCJNE A,#1,BBB2RET3.4主程序及其他部分程序下图为主程序流程图：主要有：初始化子程序，清屏子程序，固定字符显示，单元定义，端口定义，字模部分。

主程序：RG 0LJMP STARTSTART:MOV SP,#60HLCALL INT ;调用初始化子程序START1:LCALL CLEAR ;调用清屏子程序初始化子程序：INT: MOV COM,#0C0H ;设置显示起始行为第一行LCALL PRM0LCALL PRR0MOV COM,#3FH ;开显示设置LCALL PRM0LCALL PRR0RET清屏子程序：CLEAR:MOV R4,#00H。

基于51单片机简易计算器课程设计报告(一)基于51单片机简易计算器课程设计报告1. 介绍在本次课程设计中，我设计了一个基于51单片机的简易计算器。

本报告将会详细介绍该计算器的设计思路、功能实现以及课程设计中遇到的问题与解决方法。

2. 设计思路功能需求•支持基本的加、减、乘、除运算•具备数字输入与显示功能•具备清零和等于功能•具备连续计算功能硬件设计本计算器的硬件设计主要包括51单片机、LCD显示模块以及按键输入模块。

其中，51单片机负责控制计算器的逻辑，LCD显示模块用于显示计算结果和用户输入，按键输入模块用于接收用户的输入。

软件设计计算器的软件设计主要分为以下几个部分： - 初始化：初始化51单片机、LCD模块以及按键模块。

- 按键扫描：通过扫描按键模块，获取用户的输入。

- 数字输入与显示：根据用户输入，将数字显示在LCD上。

- 运算逻辑：根据用户输入的运算符和数字，执行相应的计算操作，并将结果显示在LCD上。

3. 功能实现初始化在初始化阶段，我们需要初始化51单片机的GPIO口、LCD模块以及按键模块。

具体的初始化代码如下：// 初始化51单片机的GPIO口// 初始化LCD模块// 初始化按键模块按键扫描为了获取用户的输入，我们需要通过按键模块进行扫描。

具体的按键扫描代码如下：// 扫描按键模块// 如果检测到按键按下，则进行相应的处理数字输入与显示当用户按下数字键时，我们将获取到的数字输入缓存起来，并将其显示在LCD上。

具体的数字输入与显示代码如下：// 获取按键输入的数字// 将数字添加到输入缓存// 将输入缓存显示在LCD上运算逻辑当用户按下运算符键时，我们需要根据输入的数字和运算符执行相应的计算操作，并将结果显示在LCD上。

具体的运算逻辑代码如下：// 获取运算符输入// 根据运算符和输入的数字执行相应的计算操作// 将计算结果显示在LCD上清零和等于功能为了提升用户体验，我们还可以添加清零和等于功能。

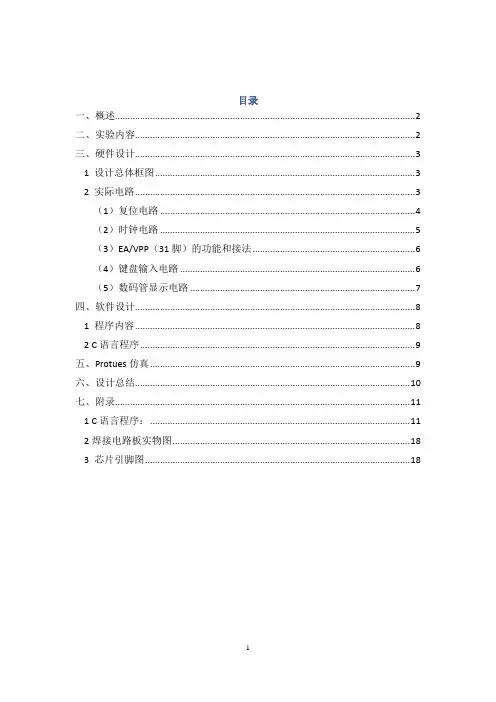

目录一、概述 (2)二、实验内容 (2)三、硬件设计 (3)1 设计总体框图 (3)2 实际电路 (3)（1）复位电路 (4)（2）时钟电路 (5)（3）EA/VPP（31脚）的功能和接法 (6)（4）键盘输入电路 (6)（5）数码管显示电路 (7)四、软件设计 (8)1 程序内容 (8)2 C语言程序 (9)五、Protues仿真 (9)六、设计总结 (10)七、附录 (11)1 C语言程序： (11)2焊接电路板实物图 (18)3 芯片引脚图 (19)一、概述单片机课程设计是一门实践课程，要求学生具有制作调试单片机最小系统及外设的能力，能够掌握单片机内部资源的使用。

单片机课程设计内容包括硬件设计、制作及软件编写、调试，学生在熟练掌握焊接技术的基础上，能熟练使用单片机软件开发环境Keil C51编程调试，并使用STC ISP调试工具采用串口下载方式联调制作的单片机最小系统。

单片机课程设计题目包含基本部分及扩展部分，基本部分即单片机最小系统部分，扩展部分是对单片机内部资源及外部IO口的功能扩展，使制作的单片机系统具有一定的功能。

二、实验内容自制一个单片机最小系统，包括串口下载、复位电路，采用外部小键盘输入数据，能够实现加法、乘法及一个科学计算，计算结果显示在四位一体的数码管上。

三、硬件设计1 设计总体框图2实际电路在单片机系统中，复位电路是非常关键的，当程序跑飞（运行不正常）或死机（停止运行）时，就需要进行复位。

MCS-5l 系列单片机的复位引脚RST（第9 管脚）出现2个机器周期以上的高电平时，单片机就执行复位操作。

如果RST 持续为高电平，单片机就处于循环复位状态。

复位操作通常有两种基本形式：上电自动复位和开关复位。

上电瞬间，电容两端电压不能突变，此时电容的负极和RESET 相连，电压全部加在了电阻上，RESET 的输入为高，芯片被复位。

随之+5V 电源给电容充电，电阻上的电压逐渐减小，最后约等于0，芯片正常工作。

基于单片机的简易计算器设计摘要:近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制检测技术日益更新。

在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。

本任务是个简易的两位数的四则运算，程序都是根据教材内和网络中的程序参考编写而成，在功能上还并不完善，限制也较多。

本任务重在设计构思与团队合作，使得我们用专业知识、专业技能分析和解决问题全面系统的锻炼。

关键词：单片机计算器范围加减乘除1 引言1.1 计算器的历史说起计算器，值得我们骄傲的是，最早的计算工具诞生在中国。

中国古代最早采用的一种计算工具叫筹策，又被叫做算筹。

这种算筹多用竹子制成，也有用木头，兽骨充当材料的。

约二百七十枚一束，放在布袋里可随身携带。

直到今天仍在使用的珠算盘，是中国古代计算工具领域中的另一项发明，明代时的珠算盘已经与现代的珠算盘几乎相同。

17世纪初，西方国家的计算工具有了较大的发展，英国数学家纳皮尔发明的"纳皮尔算筹"，英国牧师奥却德发明了圆柱型对数计算尺，这种计算尺不仅能做加减乘除、乘方、开方运算，甚至可以计算三角函数，指数函数和对数函数，这些计算工具不仅带动了计算器的发展，也为现代计算器发展奠定了良好的基础，成为现代社会应用广泛的计算工具。

1.2 电子计算器的特殊键在使用电子计算器进行四则运算的时候，一般要用到数字键，四则运算键和清除数据键。

除了这些按键，还有一些特殊键，可以使计算更加简便迅速。

2 单片机概述单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。

单片机微型计算机简称单片机，特别适用于控制领域，故又称为微控制器。

通常，单片机由单块集成电路芯片构成，内部包含有计算机的基本功能部件：中央处理器、存储器和I/O接口电路等。

因此，单片机只需要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。

设计报告1．题目：简易计算器2. 总体设计：设计键盘输入部分并转换为相应的数值，在显示的同时进行保存，碰到运算符要马上进行运算处理并将结果送显示缓冲区。

每按一个键，程序都要做出反应，如果是数字键，则并入操作数中，如果是运算符键或者功能键，则要做相应的处理或者进行运算，不要求支持运算符的优先级。

3．程序设计流程图4．源程序：org 0000hop equ 20hop1 equ 21hop2 equ 22hstart: mov sp,#60h ：键盘初始化mov dptr,#0ff20hmov a,#03hmovx @dptr,amov 70h,#00mov op, #00mov op1, #00mov op2, #00key1: acall ks1jnz lk1n1: acall dirajmp key1lk1: acall dir ：延时6msacall diracall ks1jnz lk2acall dirajmp key1lk2: mov r2,#0feh ：列扫描码送R2mov r4,#0 ：R4列计数单元lk4: mov dptr,#0ff21h ：列扫描码送PA口mov a,r2movx @dptr,ainc dptrinc dptrmovx a,@dptr ：读C口jb acc.0,lone ：0行为高电平转判1行mov a,#07hajmp lkplone: jb acc.2,nextmov a,#01hajmp key1lkp: add a,r4 ：行首健号+列号=建号mov 51h,acjne a,#0ah,l1mov op,aajmp key1l1: jc qq ; 判断是数字或者运算符号mov op,aajmp key1qq: mov a,op ；判断此次数字输入前有无运算符号jnz m2m1: mov a,#10 ；数字保存到OP1中mov b,op1mul abadd a,70hmov op1,apush accajmp ppm2: mov a,#10 ；数字保存到OP2中mov b,op2mul abadd a,70hmov op2,app: mov 70h,a ；数字存放到显示缓存区push acclk3: acall diracall ks1jnz lk3pop accajmp key1next: inc r4 ;列扫描计数器加一mov a,r2 ;判是否一扫到最后一列jnb acc.7,knd ;扫到则转移rl a ;列扫描码左移一位mov r2,aajmp lk4knd: ajmp key1ks1: mov dptr,#0ef21h ；判断键闭合mov a,#0movx @dptr,ainc dptrinc dptrmovx a,@dptrcpl aanl a,#1fhretdir: cpl p1.0 ；键扫描显示子程序mov r0,#70hmov a,@r0anl a,#0fhmov 30h,amov a,@r0swap aanl a,#0fhmov 31h,amov r0,#30hmov r3,#01hdo1: mov a,r3 ；查字型码表mov dptr,#0ef21hmovx @dptr,ainc dptrmov a,@r0add a,#0dhmovc a,@a+pcdir1: movx @dptr,a ；移位显示acall dlmov a,r3rl ajb acc.2,ld1mov r3,ainc r0ajmp do1ld1: retdseh: db 0f8h,99h,80h,92h,90h,82h,88h,83h ；字型码表db 0f9h,0c0h,0a4h,081h,0b0h,086h,0c6h,0a1hdl: mov r7,#2 ；延时子程序dl1: mov r6,#0ffhdl2: djnz r6,dl2djnz r7,dl1retcalc: mov r7,op ；运算子程序cjne r7,#0ah,notaddclr c ；加mov a,op1add a,op2sjmp fcalcnotadd: cjne r7,#0bh,notsubclr c ；减mov a,op1subb a,op2sjmp fcalcnotsub: cjne r7,#0ch,notmulclr c ；乘mov a,op1mov b,op2mul absjmp fcalcnotmul: clr c ；除mov a,op1mov b,op2div absjmp fcalcfcalc: mov 50h,a ；结果存放到显示缓存区anl a,#0fhmov 72h,amov a,50hswap aanl a,#0fhmov 73h,adisp: mov r3,#01h ；结果显示mov r0,#70hmov a,r3mov dptr,#0ff21hmovx @dptr,amov dptr,#0ff22hmov a,@r0add a,#03hmovc a,@a+pcmovx @dptr,aacall dlaydb 0c0h,0f9h,0a4h,0b0h,99h,92h,82h,0f8h, ；字型码表db 80h,90h,88h,83h,0c6h,0a1h,86h,8ehdlay: mov r7,#02h ；延时子程序dlay1: mov r6,#0ffhdlay2: djnz r6,dlay2djnz r7,dlay1retend5．硬件使用使用方法：键盘0~9实现数字的输入，A,B,C,D分别代表+,-,*,/运算符号。

单片机课程调查题目：计算器系统设计学号：姓名：杨艳班级：应用1301一、需求分析本次调查的任务就是要以51系列单片机为核心实现一个简易计算器，它的结构非常简单，外部主要由键盘和一个LCD1602A液晶显示屏，一块STC89C52RC单片机构成，通过软件编程要求能完成四则运算并能实现循环显示。

本次实验的目的包括了解并熟练掌握proteus仿真软件的使用；掌握C语言，学会用它们进行单片机编程；学会使用Keil C编译工具进行编程和编译，并掌握proteus和Keil C 联调以实现在proteus上的软硬件仿真。

二、正规划分1、数码显示电路，LCD1602A的引脚详细介绍见下图：采用LCD1602A来显示，要求能显示两行。

它的D—7D引脚分别接到单片机的P0.0～P0.7引脚；RS、R/W、E管脚分别接到单片机的P2.4、P2.0、P2.3 。

具体连接见后面的电路图。

2、4*4键盘扫描电路用STC89C52RC的P3口中的P3.0，P3.1，P3.2和P3.3四根线作为按键的行输入线，用P3.4,P3.5,P3.6和P3.7作为按键的列输出线。

通过按次依次给P3口的高四位的每根线输出一个低电平列信号，每当一根列线输出后，将信号锁住，然后读取行线，看有没有哪一根出现低电平。

如果有，则说明有按键按下了，依据P3口是哪一根行线出现低电平和列线出现低电平，可以判别是第几行和第几列的按键按下了，如果读取行线没有出现低电平，则表示对应的列没有按键按下，那么换另一列输出低电平，在读取行信号，判别新的一列有没有键按下。

依此办法轮流使每一列依次输出低电平，判别每一列是否有键按下，直到把所有的按键判别完。

3、单片机微控制电路微控制电路就是以STC89C52RC为核心的控制核心，主要注意晶振电路的接法和RST法。

4、整体电路图见下图分析可知共分为七个模块：键盘扫描部分，定义各个位置上的键值部分，延迟部分，存贮部分，液晶显示部分，运算部分，动态显示部分。

目录1.总体方案选择 (2)1.1 实验要求： (2)1.2方案设计 (2)2.硬件原理电路图的设计及分析 (2)2.1主控模块 (2)2.1.1 STC89C52单片机主要特性 (3)2.1.2 STC89C52单片机管脚图 (4)2.1.3 STC89C52单片机的中断系统 (4)2.1.4 STC89C52单片机的定时/计数器 (4)2.2矩阵键盘模块设计： (5)2.2.1矩阵键盘原理介绍 (5)2.2.2矩阵键盘电路设计 (5)2.3 LCD液晶显示器简介 (6)2.3.1液晶模块简介 (6)2.3.2液晶显示部分与89S52的接口 (7)3系统软件设计 (9)3.1系统软件流程图 (9)3.2系统整体原理图 (10)4.系统调试 (11)4.1硬件调试 (11)4.2软件调试 (11)4.3调试结果 (12)5. 心得体会 (13)1.总体方案选择1.1 实验要求：1)通过小键盘实现数据的输入，并在LED数码管上显示2)实现+、-、*、/3)在LED数码管上显示结果4)并有清零，退出功能1.2方案设计本系统以STC89C52单片机为控制核心，对系统进行初始化，主要完成对键盘的响应、液晶显示灯功能的控制，起到总控和协调各模块之间工作的作用。

单片机通过检测键盘读取使用者按下对用功能的按键，然后通过单片机内部运放把运算的结果显示在液晶屏幕上。

图1-1系统结构框图本系统结构如图1-1所示，本设计可分为以下模块：单片机主控模块、键盘模块、功率放大模块、闹铃模块、按键设置模块。

下面对各个模块的设计方案逐一进行论证分析。

2.硬件原理电路图的设计及分析2.1主控模块STC89C52有40个引脚，4个8位并行I/O口，1个全双工异步串行口，同时内含5个中断源，2个优先级，2个16位定时/计数器。

STC89C52的存储器系统由4K的程序存储器(掩膜ROM)，和128B的数据存储器(RAM)组成。

STC89C52单片机的基本组成框图见图2-1。

简易计算器的设计报告报告名称简易计算器设计学生姓名黄新潮严祎乐所在系别计算机科学与信息管理系所在班级计算机102二Ｏ一三年十一月简易计算器的设计报告一、设计任务1. 设计任务：用51单片机设计实现一个简易计算器，2. 设计要求：(1) 要求LCD显示。

(2) 矩阵键盘输入。

(3) 能进行2位数的加减乘除运算。

(4) 除法精确到小数点两位。

(5) 具有溢出报错功能。

二、系统设计方案按照系统设计的功能的要求，初步确定设计系统由单片机主控模块、四位一体数码管显示模块、键扫描接口电路共三个主要模块组成。

主控芯片使用51系列AT89C51单片机，键盘电路采用4*4矩阵键盘电路。

显示模块采用四位一体共阳极数码管。

三、硬件系统设计1.单片机最小系统单片机最小系统就是支持主芯片正常工作的最小电路部分，包括主控芯片、复位电路和晶振电路。

2．键盘接口电路计算器所需按键有：键：’1’,’2’,’3’,’4’,’5’,’6’,’7’,’8’,’9’,’0’功能键：’+’, ’-‘ , ’*’, ’/ ’ , ’ = ’, ’ R( 清零)’共计16个按键，采用4*4矩阵键盘，键盘的行和列之间都有公共端相连，四行采用端口P0.0~P0.3,四列采用端口P3.0~P3.3,通过8个端口的的高低电平完成对矩阵键盘的控制。

通过对16个按键进行编码，从而得到键盘的口地址，对比P1口德扫描结果和各按键的地址，我们就可以得到是哪个键按下，从而完成键盘的功能。

计算器输入数字和其他功能按键要用到很多按键，如果采用独立按键的方式，在这种情况下，编程会很简单，但是会占用大量的I/O 口资源，因此在很多情况下都不采用这种方式。

为此，我们引入了矩阵键盘的应用，采用四条I/O 线作为行线，四条I/O 线作为列线组成键盘。

在行线和列线的每个交叉点上设置一个按键。

这样键盘上按键的个数就为4×4个。

这种行列式键盘结构能有效地提高单片机系统中I/O 口的利用率，如图所示：键盘按键键盘电路3．数码管显示采用4位一体的数码管对计算数据和结果进行显示，这里选取共阳数码管，利用NPN三极管对数码管进行驱动，为了节省I/O资源，采取动态显示的方法来显示计算数据及结果。

简易计算器摘要：计算器是人们的日常生活中是最常见的电子产品之一，它应用极广、发展迅猛，并且不断出现着拥有更加强大功能的计算器。

为了解和研究计算器，本次课设设计制作了一个简易计算器，能够在十四位的计算范围内进行“+”、“-”、“*”、“/”的基本运算，能进行负数以及小数点后两位的精确结果显示。

该计算器以AT89C51单片机芯片作为核心。

采用LCD1602工业字符液晶进行显示。

完成的计算器经过检验能够完整的实现预设功能，各种细节完善，具有很高的使用价值。

关键词：单片机;简易计算器；AT89C51；LCD1602Simple CalculatorAbstract：Calculator is People's Daily life is one of the most common electronic products, used very wide, developing rapidly, and constantly appear more powerful function with have calculators. In order to understand and study calculator, this class set design made a simple calculator, can the calculation in within 14 "+" and "-" and "*", "/" the basic computing, can carry out negative and two decimal places accurate results are shown. This calculator with AT89C51 chips as the core. Using liquid LCD1602 industrial characters displayed. Complete calculator after inspection can complete realization, various details preset functions to perfect, have high use value.Keywords:MCU; Simple calculator;AT89C51;LCD1602目录中文摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1英文摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2单片机课程设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 1 课程设计任务．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41.1 主要功能设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41.2 任务目的．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42 整体设计方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42.1 方案论证．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42.2 系统框图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．53 硬件电路的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．63.1 计算机Protel总图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．63.2 显示电路设计方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．93.3 键盘设计方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．93.4 复位电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．103.5 晶振电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．104 控制软件设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．114.1 程序时序总图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．114.2 液晶显示软件设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．124.3 键盘输入软件设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．134.4 计算函数设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．155 系统调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．185.1 硬件调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．185.2 软件调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20 个人小结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21 附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 附录1．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 附录2．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．251课程设计任务1.1 主要功能设计以AT89C51单片机芯片为核心来制作一个简易计算器，外部由4*4矩阵键盘和一个LCD1602工业字符型液晶显示屏构成，内部由一块AT89C51单片机构成，通过软件编程可实现简单加减乘除。
