常用钢筋外径、弯折、锚固长度

常用钢筋计算公式柱钢筋1.柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数搭接长度(Lle)：如为机械连接或焊接连接时，搭接长度为0 a．柱基础内插筋长度=基础高-基础保护层+弯折长度搭接长度(Lle)：如果考试时候题中说明为不考虑，不用计算弯折长度：当基础高>LaE时，弯折长度为max（6d，150）当基础高≤LaE时，弯折长度为15db．柱净高长度：基础顶面——顶层梁地面之间的垂直高度c．顶层锚固长度：①中柱锚固长度=梁高-保护层+12d②边、角柱锚固长度：⑴内侧钢筋锚固长度同中柱⑵外侧钢筋锚固长度：1.5LaE(考试用)2.柱箍筋：单根长度=（b-2c+h-2c）*2+2* max（10d，75）b.柱宽；h.柱高；c.柱保护层根数=（加密区长度/加密区间距+1）+（非加密区长度/非加密区间距-1）加密区长度：①嵌固部分以上长度为：hn/3（hn本层柱净高）②非嵌固部分以上长度为：max（hc，hn/6，500）（考试用）③柱梁节点加密区长度为：梁高+max（hc，hn/6，500）（考试用）④当有刚性地面时，除柱端钢筋加密区外尚应在刚性地面上、下各5 00mm高度范围内加密箍筋。

梁钢筋1．梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数搭接长度：如为机械连接或焊接连接时，搭接长度为0左（右）锚固长度：当hc-保护层<LaE时，弯锚，锚固长度=支座宽-保护层+15d当hc-保护层≥LaE时，直锚，锚固长度= max（LaE，0.5hc+5d）保护层：是柱保护层2．下部通长筋长度=净跨长+左锚固+右锚固+搭接长度*搭接个数左（右）锚固长度：同梁上部钢筋（下部钢筋在中支座中的锚固能直锚的时候直锚）3．上部端支座负筋：第一排=1/3净跨长+左（右）锚固长度第二排=1/4净跨长+左（右）锚固长度左（右）锚固长度：同梁上部钢筋4．上部中间支座负筋：第一排=1/3净跨长*2（净跨长取相邻两跨最大值）+支座宽第二排=1/4净跨长+*2（净跨长取相邻两跨最大值）+支座宽5．架立筋单长=净跨长-净跨长/3*2+150*26．箍筋单长（2肢箍）=（长-2保+宽-2保）*2+2* max（10d，75）根数加密区根数=[（加密区长度-50）/加密区间距+1]*2非加密区根数=（净跨长-2*加密区长度）/非加密区间距-1加密区长度：一级抗震：max（2Hb，500）二级--三级抗震：max（1.5Hb，5 00）7．侧面纵向钢筋（腰筋）构造筋长度（G打头的钢筋）=净跨长+2*15d抗扭筋长度（N打头的钢筋）=净跨长+2*锚固长度锚固长度同框架梁下部钢筋8．拉筋：当梁宽≤350时，拉筋直径为¢6（计算工程量时用¢6.5来计算）当梁宽＞350时，拉筋直径为¢8拉筋单长=梁宽-2*保+2* max（10d，75）拉筋根数=[（净跨长-50*2）/（非加密区间距*2）+1]*（腰筋根数/2）9．附加吊筋：吊筋单根长度=次梁宽+2*50+2*（梁高-2保）/sin45°（sin60°）+2*20d当主梁高≤800时，吊筋角度为45度；当主梁高＞800时，吊筋角度为60度.备注：主次梁相交处，注意附件的箍筋10．屋面框架梁屋面梁上部通长筋=总净跨长+左锚固+右锚固+搭接长度*搭接个数搭接长度：如为机械连接或焊接连接时，搭接长度为0左（右）锚固长度=支座宽-保护层+梁高-保护层（保：为柱的保护层）板钢筋1．板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度*2板面受力筋单根长度=净跨长+锚固长度*2板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1伸出长度：端支座为梁、圈梁、剪力墙时，伸出长度= max（1/2支座宽，5d）端支座为砌体墙时，伸出长度=max（1/2墙厚，12 0，板厚）180°弯钩长度=6.25d（当钢筋为一级钢时，末端需加180°弯钩）锚固长度：支座宽-保护层≥la时，直锚，直锚长度=la支座宽-保护层＜la时，弯锚，弯锚长度=支座宽-保护层+15d分布范围=净跨长-1/2板筋间距*22．端支座板负筋长度=锚入长度+板内净尺寸+弯折长度中间支座板负筋长度=左标注长度+右标注长度+弯折长度*2（注意标注的长度是否含支座宽）负筋根数=布筋范围/板负筋间距+1锚入长度：支座宽-保护层≥la时，直锚，直锚长度=la支座宽-保护层＜la时，弯锚，弯锚长度=支座宽-保护层+15d弯折长度：板厚-保护层*2（保护层为板的保护层）布筋范围：净跨长-1/2板筋间距*23．分布筋单根长度=净跨（轴线）长度-负筋标注长度*2+搭接长度*2搭接长度：分布筋与负筋的搭接长度为150mm端支座分布筋根数=（负筋板内净长-1/2板分布筋间距）/分布筋间距+1中间支座分布筋根数=（左侧板内净长-1/2板分布筋间距）/分布筋间距+1+（右侧板内净长-1/2板分布筋间距）/分布筋间距+1独立基础钢筋1．独立基础底板长度＜2500时X方向底板钢筋单根长度=X方向的基础边长-2*保护层X方向底板钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S+1S为X方向独立基础钢筋的分布间距Y方向底板钢筋单根长度=Y方向的基础边长-2*保护层Y方向底板钢筋根数=（X方向的基础边长—min（75，S/2）*2）/S+1S为X方向独立基础钢筋的分布间距2．独立基础底板长度≥2500时X方向底板钢筋单根长度:①外侧钢筋单根长度=X方向的基础边长-2*保护层外侧钢筋根数：2根②其余钢筋单根长度= X方向的基础边长-保护层**.1* X方向的基础边长其余钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S-1Y 方向底板钢筋单根长度:①外侧钢筋单根长度=Y方向的基础边长-2*保护层外侧钢筋根数：2根②其余钢筋单根长度= Y方向的基础边长-保护层*1* Y方向的基础边长其余钢筋根数=（X方向的基础边长—min（75，S/2）*2）/ S-1。

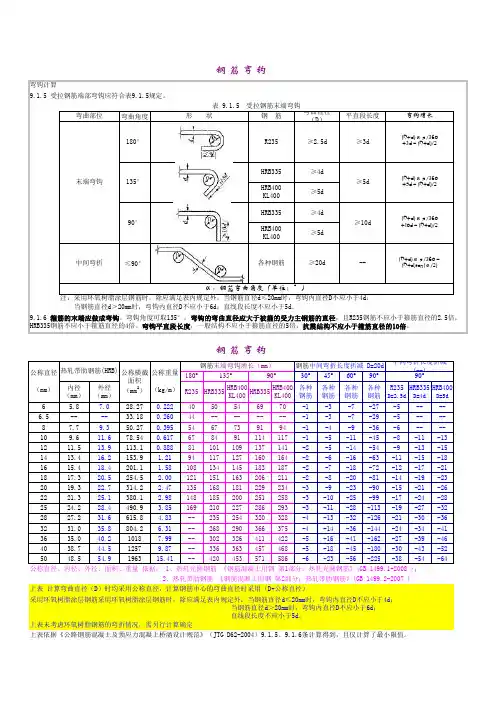

弯钩计算依据《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）9.1.5、9.1.6条弯曲角度180°≤90°180°30°45°60°90°内径（mm）外径（mm）R235HRB335HRB400KL400HRB335HRB400KL400各种钢筋各种钢筋各种钢筋各种钢筋R235D=2.5d HRB335D=4d HRB400D=5d 6 5.87.028.270.2224050546970-1-3-7-27-5----6.5----33.180.26044---------1-3-7-29-5----87.79.350.270.3955467739194-1-4-9-36-6----109.611.678.540.617678*********-1-5-11-45-8-11-131211.513.9113.10.88881101109137141-2-5-14-54-9-13-151413.416.2153.9 1.2194117127160164-2-6-16-63-11-15-181615.418.4201.1 1.58108134145183187-2-7-18-72-12-17-211817.320.5254.5 2.00121151163206211-2-8-20-81-14-19-232019.322.7314.2 2.47135168181229234-3-9-23-90-15-21-262221.325.1380.1 2.98148185200251258-3-10-25-99-17-24-282524.228.4490.9 3.85169210227286293-3-11-28-113-19-27-322827.231.6615.8 4.83--235254320328-4-13-32-126-21-30-363231.035.8804.2 6.31--268290366375-4-14-36-144-24-34-413635.040.210187.99--302326411422-5-16-41-162-27-39-464038.744.512579.87--336363457468-5-18-45-180-30-43-525048.554.9196315.41--420453571586-6-23-56-225-38-54-64钢 筋 弯 钩≥20d (D+d)απ/360－(D+d)tan(α/2)≥5d ≥10d --HRB400KL400135°HRB400KL400表 9.1.5 受拉钢筋末端弯钩9.1.5 受拉钢筋端部弯钩应符合表9.1.5规定。

各类钢筋设计长度计算公式L——构件长度b——保护层厚度d——钢筋直径x——设计图示锚固长度等H——构件高度B——构件宽度注：端部90度弯折的量度差值(1.75d)在预算中未减，是因为量小不重要。

1、直钢筋：（1）端部弯半圆钩：设计长度=L-2b+2*6.25d（2）端部斜钩：设计长度=L-2b+2*4.9d（3）端部直钩：设计长度=L-2b+2*3.5d（4）、端部弯折：设计长度=L-2b+2x2、弯起钢筋：（1）双弯起钢筋端部带半圆钩：设计长度=L-2b+2*(H-2b)*tg(α/2)+2*6.25d= L-2b+2*(H-2b)*tg(α/2)+12.5d（2）双弯起钢筋端部带弯折及半圆钩：设计长度=L-2b+2*(H-2b)*tg(α/2)+2*(x+6.25d)（3）双弯起钢筋端部带弯折：设计长度=L-2b+2*(H-2b)*tg(α/2)+2x（4）单弯起钢筋端部带半圆钩：设计长度=L-2b+(H-2b)*tg(α/2)+2*6.25d3、箍筋：（1）单箍方形或矩形：设计长度=2*（H+B）-8b+8d+2*6.9d-3*1.75d=2*（H+B）-8b+17d (无抗震要求)设计长度=2*（H+B）-8b+8d+2*11.9d-3*1.75d=2*（H+B）-8b+27d (有抗震要求)（2）双箍方形（多用于柱中）：外箍设计长度=2*（H+B）-8b+8d+2*6.9d-3*1.75d=2*（H+B）-8b+17d (无抗震要求)外箍设计长度=2*（H+B）-8b+8d+2*11.9d-3*1.75d=2*（H+B）-8b+27d (有抗震要求)内箍设计长度=[（B-2b）* /2]*4+17d (无抗震要求)=[（B-2b）* /2]*4+27d (有抗震要求)（3）双箍矩形：每组（对）箍设计长度=（H-2b）*4+(B-2b+B`)*2+17d (无抗震要求)=（H-2b）*4+(B-2b+B`)*2+27d (有抗震要求) (4）三角箍（多用于有梁板）：设计长度=（B-2b）+ +17d (无抗震要求)=（B-2b）+ +27d (有抗震要求)(5）S型箍（拉筋）：设计长度=（B-2b）+17d (无抗震要求)=（B-2b）+27d (有抗震要求)（6）箍筋数量：n=(L-2b)/a+1a为箍筋间距，S箍间距为2a（7）螺旋箍：设计长度=N* +17d (无抗震要求)=N* +27d (有抗震要求)N——螺线圈数=（L-2b）/P，P——螺线间距，D——构件直径箍筋计算按照净跨算梁的支座不计算箍筋计算通长钢（贯通筋）的时候梁的一端有柱那还有一端是墙的话钢筋需要锚固锚固的长度与支座的宽度有关系，两端不一定长度相等箍筋计算按照净跨—50*2计算中间有柱时扣柱,计算方法同上一条结构各类构件的连接关系问题，也就是谁时谁的支座的问题基础是柱、墙的支座，柱是梁的支座，梁是板的支座、次梁以主梁为支座。

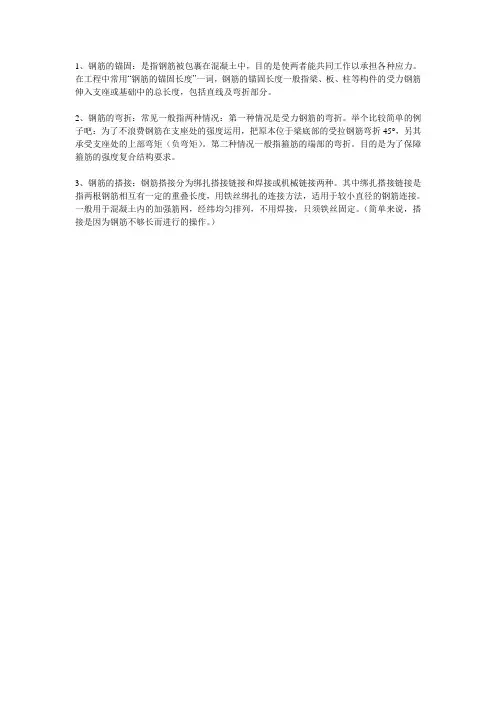

1、钢筋的锚固：是指钢筋被包裹在混凝土中，目的是使两者能共同工作以承担各种应力。

在工程中常用“钢筋的锚固长度”一词，钢筋的锚固长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度，包括直线及弯折部分。

2、钢筋的弯折：常见一般指两种情况：第一种情况是受力钢筋的弯折。

举个比较简单的例子吧：为了不浪费钢筋在支座处的强度运用，把原本位于梁底部的受拉钢筋弯折45°，另其承受支座处的上部弯矩（负弯矩）。

第二种情况一般指箍筋的端部的弯折。

目的是为了保障箍筋的强度复合结构要求。

3、钢筋的搭接：钢筋搭接分为绑扎搭接链接和焊接或机械链接两种。

其中绑扎搭接链接是指两根钢筋相互有一定的重叠长度，用铁丝绑扎的连接方法，适用于较小直径的钢筋连接。

一般用于混凝土内的加强筋网，经纬均匀排列，不用焊接，只须铁丝固定。

（简单来说，搭接是因为钢筋不够长而进行的操作。

）。

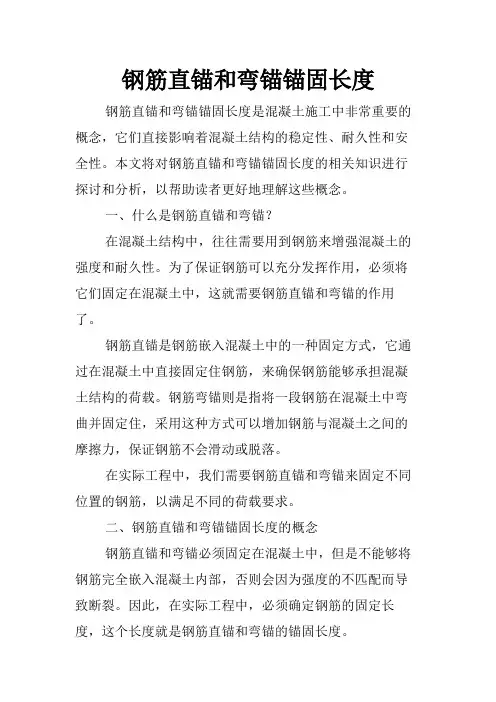

钢筋直锚和弯锚锚固长度钢筋直锚和弯锚锚固长度是混凝土施工中非常重要的概念，它们直接影响着混凝土结构的稳定性、耐久性和安全性。

本文将对钢筋直锚和弯锚锚固长度的相关知识进行探讨和分析，以帮助读者更好地理解这些概念。

一、什么是钢筋直锚和弯锚？在混凝土结构中，往往需要用到钢筋来增强混凝土的强度和耐久性。

为了保证钢筋可以充分发挥作用，必须将它们固定在混凝土中，这就需要钢筋直锚和弯锚的作用了。

钢筋直锚是钢筋嵌入混凝土中的一种固定方式，它通过在混凝土中直接固定住钢筋，来确保钢筋能够承担混凝土结构的荷载。

钢筋弯锚则是指将一段钢筋在混凝土中弯曲并固定住，采用这种方式可以增加钢筋与混凝土之间的摩擦力，保证钢筋不会滑动或脱落。

在实际工程中，我们需要钢筋直锚和弯锚来固定不同位置的钢筋，以满足不同的荷载要求。

二、钢筋直锚和弯锚锚固长度的概念钢筋直锚和弯锚必须固定在混凝土中，但是不能够将钢筋完全嵌入混凝土内部，否则会因为强度的不匹配而导致断裂。

因此，在实际工程中，必须确定钢筋的固定长度，这个长度就是钢筋直锚和弯锚的锚固长度。

钢筋的锚固长度一般指的是钢筋在混凝土中固定的最小长度，这个长度可以确保钢筋能够承受所需的荷载，并且不会断裂或滑动。

在实际工程中，钢筋的锚固长度并不是固定的，它受到多种因素的影响，如混凝土强度、钢筋直径、钢筋的形状等等。

三、钢筋直锚和弯锚锚固长度的计算方法在实际工程中，需要根据具体情况计算钢筋直锚和弯锚的锚固长度。

下面介绍两种常用的计算方法。

1、直锚锚固长度的计算方法首先需要确定钢筋直径和混凝土的强度。

然后根据钢筋直径和混凝土强度可以查找出锚固长度系数。

最后根据锚固长度系数乘以钢筋直径，就可以计算出钢筋的锚固长度。

具体的计算公式如下：L=Kfy/db其中，L表示锚固长度，Ky表示锚固长度系数，d表示钢筋的直径，b表示梁的宽度。

在实际工程中，可以根据不同的混凝土强度和钢筋直径来选择不同的锚固长度系数。

一般来说，当混凝土强度和钢筋直径都较大的时候，可以使用较小的锚固长度系数，反之则需要使用较大的锚固长度系数。

预埋钢筋锚固长度计算钢筋的锚固长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度，可以直线锚固和弯折锚固。

弯折锚固长度包括直线段和弯折段。

钢筋锚固长度的计算根据《混凝土结构设计规范》GB50010-2010中的规定：在混凝土中受拉钢筋的锚固长度L=a×(f1/f2)×d。

式中：f1为钢筋的抗拉设计强度；f2为混凝土的抗拉设计强度；a为钢筋外形系数，光面钢筋取0.16，带肋钢筋取0.14；d为钢筋的公称直径。

另外，当钢筋为HRB335级和HRB400级其直径大于25mm时，锚固长度应再乘1.1的修正系数。

在地震区还应根据抗震等级再乘一个系数：抗震等级一、二级时系数为1.15；三级时系数为1.05；四级时系数为1.0。

混凝土中的纵向受压钢筋，当计算中充分利用其抗压强度时，锚固长度不应小于相应受拉锚固长度的70%。

当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时，包括弯钩或锚固端头在内的锚固长度(投影长度)可取为基本锚固长度的60%。

以上是钢筋锚固长度的计算方法，在施工图中的设计说明部分一般都有对钢筋锚固长度的要求，可以根据图纸的要求进行计算，并详细查看相应的规范规定。

钢筋的锚固长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度，可以直线锚固和弯折锚固。

弯折锚固长度包括直线段和弯折段。

另外，当带肋钢筋的公称直径大于25mm时，锚固长度应再乘1.15的修正系数。

在地震区还应根据抗震等级再乘一个系数：抗震等级一、二级时系数为1.15；三级时系数为1.05；；四级时系数为1.0。

混凝土中的纵向受压钢筋，当计算中充分利用其抗压强度时，锚固长度不应小于相应受拉锚固长度的70%。

当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时，包括弯钩或锚固端头在内的锚固长度(投影长度)可取为基本锚固长度的60%。

钢筋锚固长度规范：在混凝土结构基本理论中，受混凝土的极限应变值的限制，强度过高的钢筋发挥不出其全部作用(这正是混凝土设计规范和施工规范不设Ⅳ级钢筋的理论依据)。

全部钢筋计算公式一、梁（1) 框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0。

5Hc＋5d，为直锚，取Max{Lae，0。

5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max ｛Lae，支座宽度—保护层+15d ｝。

钢筋的中间支座锚固值＝Max{Lae，0。

5Hc＋5d ｝4、腰筋构造钢筋:构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层)＋2×11.9d(抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2)；如果给定了拉筋的布筋间距,那么拉筋的根数＝布筋长度/布筋间距.6、箍筋箍筋长度＝(梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1)+1注意：因为构件扣减保护层时,都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此，拉筋计算时增加了2d,箍筋计算时增加了8d.7、吊筋吊筋长度＝2*锚固(20d)+2*斜段长度+次梁宽度+2*50，其中框梁高度〉800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为:Ln/4＋中间支座值＋Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋(Ln/3＋前中间支座值)＋（Ln/3＋后中间支座值）;第二排为：该跨净跨长＋(Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (一)注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

HPB235钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3 d 。

当受压时，可不做弯钩。

3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。

4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。

纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (二)注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

HPB235钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3 d 。

当受压时，可不做弯钩。

3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。

注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

HPB235钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3 d 。

当受压时，可不做弯钩。

3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。

4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。

注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

HPB235钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3 d 。

当受压时，可不做弯钩。

3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。

4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。

注：1、所有锚固长度均应l a≥250 。

2、Ⅰ级钢筋两端必须加弯钩。

锚固长度钢筋的锚固长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度，包括直线及弯折部份。

根据《混凝土结构设计规范》GB50010-2002的规定：在混凝土中受拉钢筋的锚固长度L=a×(f1/f2)×d。

式中:f1为钢筋的抗拉设计强度；f2为混凝土的抗拉设计强度；a为钢筋外形系数，光面钢筋取0.16，带肋钢筋取0.14；d为钢筋的公称直径。

另外，当钢筋为HRB335级和HRB400级其直径大于25mm时，锚固长度应再乘1.1的修正系数。

在地震区还应根据抗震等级再乘一个系数：抗震等级一、二级时系数为1.15；三级时系数为1.05；；四级时系数为1.0。

混凝土中受压钢筋的锚固长度为受拉钢筋锚固长度的0.7倍。

以上是钢筋锚固长度的计算方法，在施工图中的设计说明部份，一般都有对钢筋锚固长度的要求，可以根据图中的要求进行检查。

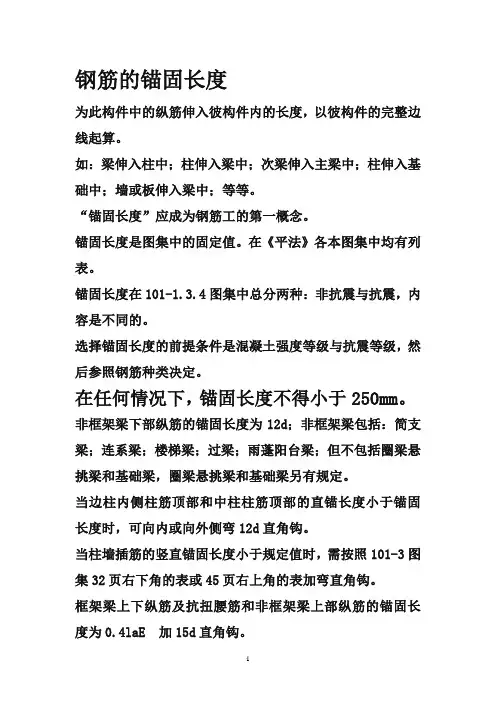

钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。

如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。

“锚固长度”应成为钢筋工的第一概念。

锚固长度是图集中的固定值。

在《平法》各本图集中均有列表。

锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。

选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。

在任何情况下，锚固长度不得小于250mm。

非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。

当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。

当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。

框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE加15d直角钩。

纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。

钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。

如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。

“锚固长度”应成为钢筋工的第一概念。

锚固长度是图集中的固定值。

在《平法》各本图集中均有列表。

锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。

选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。

在任何情况下，锚固长度不得小于250mm。

非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。

当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。

当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。

框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE加15d直角钩。

纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。

在任何情况下搭接长度不得小于300mm。

搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。

受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。

保护层厚度在图纸的结构说明页中均有详细规定。

一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。

保护层问题：通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。

圈梁的保护层，一般应由混凝土工随打随垫，因为木工在支模时在圈梁钢筋上行走，事先垫了保护层更加容易跺倒箍筋。

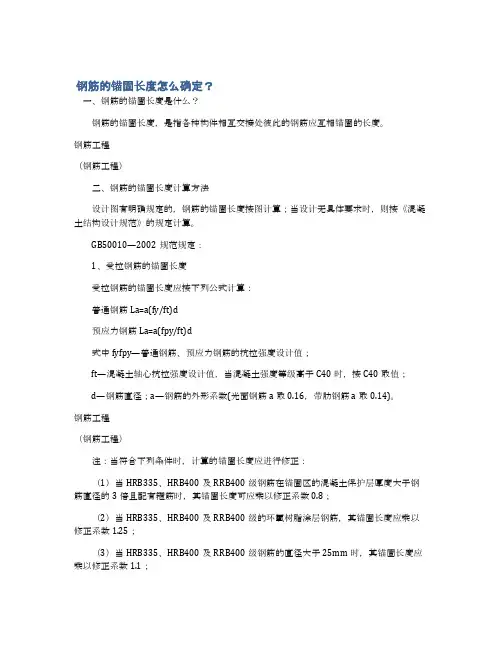

钢筋的锚固长度怎么确定？一、钢筋的锚固长度是什么？钢筋的锚固长度，是指各种构件相互交接处彼此的钢筋应互相锚固的长度。

钢筋工程（钢筋工程）二、钢筋的锚固长度计算方法设计图有明确规定的，钢筋的锚固长度按图计算；当设计无具体要求时，则按《混凝土结构设计规范》的规定计算。

GB50010—2002规范规定：1、受拉钢筋的锚固长度受拉钢筋的锚固长度应按下列公式计算：普通钢筋La=a(fy/ft)d预应力钢筋La=a(fpy/ft)d式中fyfpy—普通钢筋、预应力钢筋的抗拉强度设计值；ft—混凝土轴心抗拉强度设计值，当混凝土强度等级高于C40时，按C40取值；d—钢筋直径；a—钢筋的外形系数(光面钢筋a取0.16，带肋钢筋a取0.14)。

钢筋工程（钢筋工程）注：当符合下列条件时，计算的锚固长度应进行修正：（1）当HRB335、HRB400及RRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时，其锚固长度可应乘以修正系数0.8；（2）当HRB335、HRB400及RRB400级的环氧树脂涂层钢筋，其锚固长度应乘以修正系数1.25；（3）当HRB335、HRB400及RRB400级钢筋的直径大于25mm时，其锚固长度应乘以修正系数1.1；（4）经上述修正后的锚固长度不应小于按公式计算锚固长度的0.7倍，且不应小于250mm；（5）纵向受压钢筋的锚固长度不应小于受拉钢筋锚固长度的0.7倍。

2、纵向受拉钢筋的抗震锚固长度LaE应按下列公式计算：一、二级抗震等级：LaE=1.15La三级抗震等级：LaE=1.05La四级抗震等级：LaE=La3、圈梁、构造柱钢筋锚固长度圈梁、构造柱钢筋锚固长度应按《建筑抗震结构详图》GJBT—465，97G329(三)(四)有关规定执行。

钢筋工程（钢筋工程）三、平法算钢筋量用的比较多的平法算钢筋量钢筋的净用量=∑Li×gi（kg）钢筋长度计算的通用计算公式：（按折线长度计算）钢筋长度=构件图示长度－两端的保护层厚度＋弯钩长度增加值＋弯起长度增加值＋搭接增加长度＋锚固增加长度A、钢筋的锚固、搭接与钢筋的类别和砼强度等级有关。

锚固长度钢筋的锚固长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度，包括直线及弯折部份。

根据《混凝土结构设计规范》GB50010-2002的规定：在混凝土中受拉钢筋的锚固长度L=a×(f1/f2)×d。

式中:f1为钢筋的抗拉设计强度；f2为混凝土的抗拉设计强度；a为钢筋外形系数，光面钢筋取0.16，带肋钢筋取0.14；d为钢筋的公称直径。

另外，当钢筋为HRB335级和HRB400级其直径大于25mm时，锚固长度应再乘1.1的修正系数。

在地震区还应根据抗震等级再乘一个系数：抗震等级一、二级时系数为1.15；三级时系数为1.05；；四级时系数为1.0。

混凝土中受压钢筋的锚固长度为受拉钢筋锚固长度的0.7倍。

以上是钢筋锚固长度的计算方法，在施工图中的设计说明部份，一般都有对钢筋锚固长度的要求，可以根据图中的要求进行检查。

钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。

如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。

“锚固长度”应成为钢筋工的第一概念。

锚固长度是图集中的固定值。

在《平法》各本图集中均有列表。

锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。

选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。

在任何情况下，锚固长度不得小于250mm。

非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。

当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。

当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。

框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE加15d直角钩。

纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。

全部钢筋计算公式一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

圈梁钢筋弯折长度是指在建筑工程中，圈梁钢筋在锚固、弯曲、搭接等部位的长度要求。

以下是关于圈梁钢筋弯折长度的详细介绍：
一、圈梁钢筋锚固长度
在混凝土结构中，当钢筋的端部未被支承或支承点距离较大时，需要使用圈梁钢筋进行锚固。

圈梁钢筋的锚固长度是指钢筋在混凝土中的长度，以满足混凝土结构设计规范中对钢筋锚固的要求。

一般情况下，圈梁钢筋的锚固长度应不小于250mm。

二、圈梁钢筋弯曲长度
在建筑工程中，有时需要将圈梁钢筋弯曲成一定角度，以满足结构需要。

圈梁钢筋的弯曲长度取决于弯曲角度和设计要求。

一般情况下，圈梁钢筋的弯曲长度应不小于10d（d为钢筋直径）。

三、圈梁钢筋搭接长度
在建筑工程中，有时需要将两根圈梁钢筋搭接在一起，以满足结构需要。

圈梁钢筋的搭接长度取决于搭接方式、设计要求和混凝土结构设计规范。

一般情况下，圈梁钢筋的搭接长度应不小于30d（d为钢筋直径）。

总之，圈梁钢筋弯折长度是建筑工程中非常重要的参数，必须按照设计要求和混凝土结构设计规范进行施工。

同时，在选择和使用钢筋时，也需要注意其质量和强度，以确保工程质量和安全。

钢筋锚固长度怎么算钢筋算量基本方法小结一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60° ≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

注：1、四级抗震等级，Lae=la，其值见下一页。

2、当弯锚时，有些部位的锚固长度为≥+15d，见各类构件的标准构造详图。

3、当HPB335 HRB400 RRB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固断头在内的锚固长度可取为本图集第33页和本页表中锚固长度的倍。

机械锚固的形式及构造要求见本图集35页。

4、当钢筋混凝土施工过程中易受扰动（如滑膜施工）时，其锚固长度应乘以修正系数。

5、在任何情况下，锚固长度不得小于250mm。

注：1、当弯锚时，有些部位的锚固长度为≥+15d，件各类构建的标准构造详图。

2、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数。

3、在任何情况下，锚固长度不得小于250mm。

4、HPB钢筋为受拉时，其末端应做成180°弯钩。

弯钩平直段长度不应小于3d。

当受压时，可不做弯钩。
