6KV快切校验规程6KV厂用快切装置检验规程编写：审核：内蒙古大唐国际呼和浩特热电有限责任公司路结线施工及验收规范。

3 总则3.1在进行检验之前,工作(试验)人员应认真学习原水利电力部颁发的《继电保护和电网安全自动装置现场工作保安规定》、《继电保护及电网安全自动装置检验条例》和本规程,理解和熟悉检验内容和要求。

.3.2为了保证检验质量,应使用继电保护微机型试验装置,其技术性能应符合部颁DL/T624一1997《继电保护微机型试验装置技术条件》的规定。

3.3试验仪表应经检验合格,其精度应不低于0.5级。

3.4试验回路的接线原则,应使加入保护装置的电气量与实际情况相符合。

模拟故障的试验回路,应具备对保护装置进行整组试验的条件。

3.5交、直流试验电源质量和接线方式等要求参照部颁《继电保护及电网安全自动装置检验条例》有关规定执行。

3.6加入装置的试验电流和电压,如无特殊说明,均指从保护屏端子上加入。

3.7为保证检验质量,对所有特性试验中的每一点,应重复试验三次,其中每次试验的数值与整定值的误差应满足规定的要求。

3.8断开直流电源后才允许插、拔插件,插、拔交流插件时应防止交流电流回路开路。

3.9应采用人体防静电接地措施,以确保不会因人体静电而损坏装置。

3.10试验过程中,应注意不要将插件插错位置。

3.11因检验需要临时短接或断开的端子,应逐个记录,并在试验结束后及时恢复。

3.12使用交流电源的电子仪器(如示波器、毫秒计等)进行电路参数测量时,仪器外壳应与保护屏(柜)在同一点接地。

4 检验项目检验项目新安装检验全部检验部分检验1 外观及接线检查√√√2 站绝缘电阻检测√√√3 通电前检查√5 通电初步检验5.1 保护装置的通电自检5.2 检验键盘5.3 打印机与保护装置的联机试验5.4 设置CPU号及装置地址号5.5 软件版本和程序校验码的核查5.6 时钟的整定与校核√√6 定值整定√√√7 开关量输入回路检验√√√8 开出传动试验√√√9 模数变换系统检验9.1 零漂的检查和调整9.2 采样精度的检查和调整9.3 模拟量输入的相位特性检验√√√√10 保护装置参数检验10.1正常并联切换频差10.2正常并联切换相差10.3快速切换频差10.4快速切换相差10.5同期切换频差10.6残压切换电压幅值√√√√√√√√11 装置整组试验11.1 开入量整组试验11.2 整组动作时间测量11.4 与其他保护装置传动试验11.5 与DCS的传动试验√√12 传动断路器试验√√√13 带负荷试验13.1 测定负荷电流相位13.2 检验交流电压、交流电流相序13.3 检验3U0回路接线√√14 投入运行前核对定值√√注：1.新安装检验及全部检验装置整组试验用80%额定直流，部分检验不做此要求。

2.表中有“√”符号的项目表示要求进行检验检验周期：保护装置在新投入运行后1年进行全部检验，第一次全检后的3－5年再进行全检，即全部检验周期为3－5年。

每年进行一次部分检验，如有装置改造、一次设备检修或更换、运行中发现有异常情况及事故后要及时检验。

5 检验要求5.1 外观及接线检查a)保护装置的硬件配置、标注应符合设计要求.b)核对出厂装置接线图与施工图,根据装置接线图检查保护屏内部接线,按施工图检查保护与相关设备接线,并紧线.c)保护装置各插件上的元器件的外观质量、焊接质量应良好.d)检查保护装置的背板接线有无断线、短路和焊接不良等现象.e)核查保护装置的铭牌技术参数.f)保护装置的各部件固定良好,插件锁定无松动现象,装置外形应端正,无明显损坏及变形现象.g)各插件应插、拔灵活,各插件和插座之间定位良好,插入深度合适.h)保护装置的端子排连接应可靠,且标号应清晰正确.i)切换开关、按钮、键盘等应操作灵活、手感良好.j)各部件应清洁良好.5.2绝缘电阻检测a)分组回路绝缘电阻检测.采用1000V摇表分别测量各组回路问及各组回路对地的绝缘电阻,绝缘电阻均应大于1OMΩ.b)整个二次回路的绝缘电阻检测.在保护屏端子排处将所有电流、电压及直流回路的端子连接在一起,并将电流回路的接地点拆开,用1000V摇表测量整个回路对地的绝缘电阻,其绝缘电阻应大于1.OMΩ5.3通电前检查a)检查装置的型号及各电量参数是否与订货一致.尤其应注意装置电源电压及CT的负定值应与现场相匹配.b)测量直流电压、交流电压回路阻抗,保证回路中无短路现象.在通电检查时请注意:停电后才允许拔插件;电源等级及接线正确.5.4 通电初步检验5.4.1 保护装置的通电自检保护装置通电后,先进行全面自检.自检通过后:a)面板上运行监视灯亮,其它指示灯灭.b)LCD无通信异常报警.5.4.2检验键盘:在保护装置正常运行状态下,分别操作面板上的各键,以检验这些按键的功能正确。

5.4.3 ECS系统打印机与保护装置的联机试验进行本项试验时,打印机应先进行通电自检.打印机应打印出自检规定的字符。

5.4.4 设置ECS对应保护装置地址号5.4.5 时钟的整定与校核5.4.6 整定值的整定将定值整定书上的整定值输入保护装置,并输入密码确认,然后打印出定值报告进行核对。

5.4.7 整定值的失电保护功能检验整定值的失电保护功能可通过断、合直流电源开关的方法检验,保护装置的整定值在直流电源失电后不会丢失或改变.5.5 开关量输入回路检验5.5.1 保护功能压板开入校验5.5.2 其他开入端子的检查5.5.3 装置失电告警接点测试装置未上电时,应有告警信号到DCS.检查DCS上是否有该信号。

5.6 保护定值检验5.6.1正常切换①同期切换：实现方式快速切换装置名称装置A段装置B段切换方向合备用/工作结束时间(ms)跳工作/备用结束时间(ms)合备用/工作结束时间(ms)跳工作/备用结束时间(ms)工作→备用备用→工作装置名称装置A段装置B段相差及切换结果频差及切换结果5.6.2事故切换：⑴快速切换,保护启动。

装置A段装置B段跳工作开始时间(ms) 合备用结束时间(ms)跳工作开始时间(ms)合备用结束时间(ms)（2）残压切换定值：残压切换电压幅值装置A段装置B段电压幅值% 结果电压幅值%结果5.6.3 检验工具博电新元继电保护测试仪DF1024录波仪FLUKE数字万用表数字卡钳表一字螺丝刀、十字螺丝刀试验线、短接线5.6.4装置信息对照5.6.4.1装置面板显示及指示灯SID-8BT 微机厂用电同期快切复用装置显示屏深圳市智能设备开发有限公司同步表+24V -12V 退出复位通讯口确认S F图5-1 面板布置图+5V +12V 合/分工作合/分备用合/分备高同期合备用1断路器工作断路器快切闭锁快切失败快切结束备高断路器备用2断路器试验面板右侧布置了操作键盘及串行通讯接口，中部为液晶显示屏，左侧为智能同步表兼功角表、工况指示灯。

左侧工况指示灯分电源电压指示和合/分控制信号指示，电源灯亮表示电压正常，控制信号为“合”时发红光，“分”时发绿光。

右侧为信号及断路器状态，灯亮表示该信号有效或断路器在合状态，反之，灯熄。

6.同期快切复用装置的操作使用前面板的按键可查询、设置、修改参数；对装置本体检测、调试和试验；标定电参量；查询、打印、清除操作记录；修改口令；设置时间、日期等。

当按住“—”键，复位同期快切装置，显示屏上显示主菜单：快切参数整定同期参数整定通讯参数整定测试和试验按“上”、“下”键选定菜单项，再按“确认”键即可调出该菜单项，现依次介绍各菜单项内容。

6.1快切参数整定在主菜单上选择“快切参数整定”菜单项后，按“确认”键，进入“输入口令”：请输入口令口令为4位字符，可以是数字和字母，输入完毕，按确认键。

如果口令正确，则显示快切参数的第一屏。

按上、下键选择参数项，按+、—键，修改参数值。

快切参数整定分三屏，共24个参数。

第一屏第二屏第三屏第四屏如果只查询参数,则在浏览有关参数后,按退出键退出参数整定功能。

如要对参数进行修改,修改后按确认键存贮参数后退出。

“工作变空载高低压电压比”是指变压器空载时高、低压侧TV 二次电压U 高/U 低的比值。

6.2测试和试验选择“测试和试验”菜单项后，显示屏上显示具体的测试功能项（测试子菜单）正常切换允许频差 0.××H Z正常切换允许压差 ××%低压减载延时 1 ×.×S 低压减载延时 2×.×S工作断路器合闸时间起备变高压合闸时间 ×××ms 备用电源失电电压 ××% U e工作分支电压额定值 被控对象传动试验 测试频率电压角度低压切换方式同时/串行起备变短路电抗 ××%6.2.1 被控对象传动试验进入该测试菜单后，屏幕显示继电器端子选择界面如下：按上、下键选择被测对象，按确认键，提示：按左、右键选择口令代码的某一位，用上、下键修改该位口令代码，输入完成后，按确认键。

如果选择电磁继电器插件的某对接点R ×,×，则会驱动该接点接通，并保持，屏幕显示：按退出键，则释放该接点，屏幕返回接点选择界面。

如果选择的是MOSFET 继电器插件或同期正在测试继电器 M1,2 M3,4 M5,6 M7,8M9,10 M11,12 M13,14 M15,16其中:M ×,× 表示MOSFET 继电器插件的端子号请输入口令矩形框内的代码为反转显示，表明该位代码为当R ×,×插件的某对接点，在正确输入口令之后，该接点立即闭合500ms，随后自动返回。

屏幕显示回到接点选择界面。

6.2.2 测试频率电压角度用于测试TV二次的电压、频率和两电压的相角差.进入该项测试后,显示屏显示:测试频率电压角度工作侧工作分支 100.0V右上角的“工作侧”表示同步表显示的是工作分支电压与厂用母线电压的相角差。

按“确认”键，如右上角显示“备用侧”，此时同步表显示的是备用分支电压与厂用母线电压的相角差。

再按“确认”键，右上角显示“高压侧”，此时备用分支项显示的是起备变高压侧TV二次电压有效值及频率值。

接着再按“确认”键，右上角显示“同期一”,此时屏幕显示＃1同期点系统侧和待并侧TV二次电压的有效值和频率值。

继续按“确认”键，右上角显示“同期二”，此时屏幕显示＃2同期点系统侧和待并侧TV 二次电压的有效值和频率值。

再按“确认”键则显示＃3同期点的值。

如再按“确认”键则回到显示“工作侧”如前所述的值。

依此类推，将循环显示相应的值。

6.2.3 测试开入各通道该测试用于测试开关量接口输入插件JK6各开入通道,显示屏显示如下:显示屏上显示的D1-D18等信号表示接口、通讯插件端子号，D9，19为GPS 端子号，P1-P8信号表示电源插件端子号，S10-S25信号表示发电机同期插件端子号。

合集下载

kV微机厂用电快切装置满载快切试验方案

kV微机厂用电快切装置满载快切试验方案

**公司6kV微机厂用电快切装置满载快切试验方案编制:审核:批准:**公司**年**月**日目录一、试验目的 (3)二、编制依据 (3)三、主要试验项目 (3)四、启动前应具备的条件 (4)五、技术安全措施 (4)六、切换试验步骤 (6)七、组织措施及时间安排 (8)6kV微机厂用电快切装置满载快切试验方案一、试验目的为了验证6kV微机厂用电快切装置在＃5、＃6机组基荷情况下的动作可靠性，特编制本试验方案。

二、编制依据1、Q/CSG 1 0008-2004《继电保护及安全自动装置检验条例》2、东北院有关设计图纸及厂家图纸资料3、《火电工程调试技术手册》4、相关继电保护整定单5、《火电工程启动调试工作规定》三、主要试验项目1、＃5机组并网前进行失压启动“从工作至备用”的切换试验。

（开机过程中进行试验）2、＃5、＃6机组基荷下进行保护启动“从备用至工作”的切换试验。

（停机前进行试验）3、＃5、＃6机组基荷下进行保护启动“从工作至备用”的切换试验。

（停机前进行试验）4、＃5、＃6机组基荷下进行失压启动“从备用至工作”的切换试验。

（停机前进行试验）5、＃5、＃6机组基荷下进行失压启动“从工作至备用”的切换试验。

（停机前进行试验）四、试验前应具备的条件1、#5、＃6机组和220kV 升压站及其附属设备状态正常，具备整套机组启动条件。

2、由运行和检修人员按照定值单核对9E 微机快切装置定值无误，核对压板状态和切换开关位置正确，装置正常投运。

3、试验前厂用电运行方式调整为由＃2高厂变带，见图1。

4、参加试验的人员和监护、巡视人员经过技术交底，人员分工明确，责任到位。

五、技术安全措施1、试验必须严格遵守《安规》的相关规定。

主变副母220kV 开关6kV 备用段 6kV I 段图例说明：隔离闸刀分位 隔离闸刀合位断路器分位 断路器合位图1：试验前厂用电运行方式2、试验时PT二次回路不得短路或接地，CT二次回路不得开路。

MPW-2.2系列6KV厂用保护校验规程

MPW-2.2系列6KV厂用保护校验规程

MPW-2.2系列6KV厂用系统电动机及低压变压器继电保护装置校验规程0、适用范围本规程适用于我公司#1机6KV厂用系统电动机及低压变压器继电保护装置检修标准项目、校验步骤、工艺措施及质量标准。

1、MPW-2.2系列#1机6KV系统电动机及低压变压器继电保护概况：1）、#1机6KV厂用系统低压变压器均配置中国电力科学研究院生产的MPW-2.2T型变压器微机综合保护装置。

MPW-2.2T型变压器微机综合保护装置其功能有：电流速断保护、高压侧负序保护、高压侧定时限过电流保护、高压侧过载保护、高压侧接地保护、低压侧零序过流保护、非电量保护、FC选择模式。

2）、#1机6KV厂用系统电动机均配置中国电力科学研究院生产的MPW-2.2A型电动机微机综合保护装置。

其保护装置功能有：电流速断保护、过流保护、不平衡保护、接地保护、过热保护、热记忆、过热告警、低电压保护、FC模式选择、自启动识别、区外故障识别。

3）、#1机6KV厂用吸风机、电动给水泵电动机配置中国电力科学研究院生产的MPW-2.2C型电动机微机差动保护装置其功能有：比例制动差动保护、差动速断保护、自启动识别。

2、保护装置校验周期2.1、电动机、变压器保护装置校验随机组大修校验；2.1.1、大修检验项目如下：1）、二次回路检查清扫、紧固螺丝；2）、二次回路绝缘检查；3）、保护装置校验；4）、传动试验2.1.2、机组小修只做相关传动试验；2.1.3、小修检验项目如下：1）、二次回路检查清扫、紧固螺丝；3）、二次回路绝缘检查；4）、传动试验2.2、校验准备：2.2.1、校验前的准备：1）、准备好保护装置说明书、相关图纸资料、记录本；2）、准备好最新保护整定通知单；3）、准备好符合安全规定的工器具；4）、填写工作票及符合现场实际的危险点分析。

2.2.2、校验仪器：1）、微机型保护校验仪；2）、万用表；3）、绝缘测试装置；4）、电源盘。

3、保护校验装置3.1、MPW-2.2A微机电动机综合保护装置校验报告3.1.13.1.23.1.33.1.43.1.5检查结果：3.2、保护功能检查3.2.13.2.23.2.33.2.43.2.53.2.6检查结果：4．1、MPW-2.2T微机变压器综合保护装置校验报告4.1.34.1.44.1.5检查结果：4.2、保护功能检查4.2.14.2.24.2.34.2.44.2.55.1、5.1.15.1.25.1.35.1.45.1.5检查结果：5.2、保护功能检查5.2.1、启动时差动动作值测试5.35.4检查结果：。

6KV保护校验指导书

6KV保护校验指导书

6KV配电室DWP240、211、220、210综合保护测控装置校验一、合上断路器柜内直流电源空气开关1．检查装置面板上运行指示灯是否正常。

2．装置带电正常。

二、所用设备1. K966+继电保护校验仪。

2. 数字式万用表。

3．电流试验导线1组，电压试验导线1组三、核准工作1.分别核准保护装置定值，软压板投退情况与定值单一致。

2.检查保护装置出口跳闸压板、软压板投退情况并做好记录，软压板全部退出、做那个保护就投对应压板。

3.清除保护装置原有动作报告。

4.将需要用到的模拟量端子连片全部打开。

四、保护装置采样检查。

1. 打开电流端子连接片。

2. 打开电压端子连接片。

3在2D(交流电流回路)2D-1(K01:C01),2D-5(K01:CO5),2D-7(KO1:CO2,N121)端子上用继保仪施加二相平衡电流（1A,— 5A）检查装置电流采样精度。

5. 在2D(交流电压回路)2D-25,2D-26,2D-27,2D-23(N600)端子上用继保仪施加三相平衡电压（57.74V）检查装置电压采样精度。

五、保护性能校验1.速断保护（1）根据电动机速断保护逻辑框图选择正确的(电动机保护电流)模拟量，分别在2D-10（K01:C07），2D-14(K01:C11),2D-16(K01:C08,N111)内侧端子上插入前三相(A，C，N相)电流试验导线并与继保仪连接好（2）投入电动机速断保护软压板，并将速断保护定制改小在10 A以内。

（3）在继保仪菜单内选择交流试验单元，将前三相电流（A，C相）设定为综保装置改小后的速断电流定值，并将相位设成正序，然后按下继保仪输出开关并开始实验，看综保装置保护电流显示值是否到速断动作电流，如果过大就手动减到定值，如果过小就手动加到定值(步长一般设为0.01或0.02)，直到跳闸灯亮再观察综保装置速断保护是否可靠动作，可靠动作后记录动作电流，动作时间并将速断软压板退出。

2.过流保护（1）根据电动机过流保护逻辑框图选择正确的(电动机保护电流)模拟量，分别在2D-10（K01:C07），2D-14(K01:C11),2D-16(K01:C08,N111)内侧端子上插入前三相(A，C，N相)电流试验导线并与继保仪连接好（2）投入电动机过流保护软压板。

关于快切装置6kV厂用母线快切装置说明

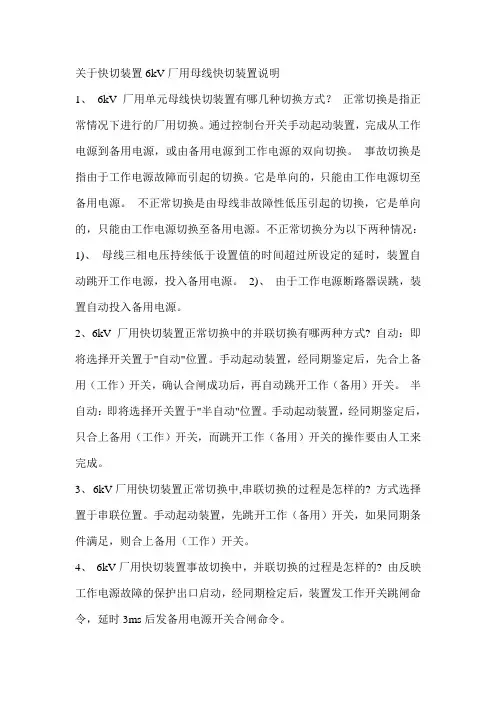

关于快切装置6kV厂用母线快切装置说明
