【CN209892554U】一种综合型液压试验台【专利】

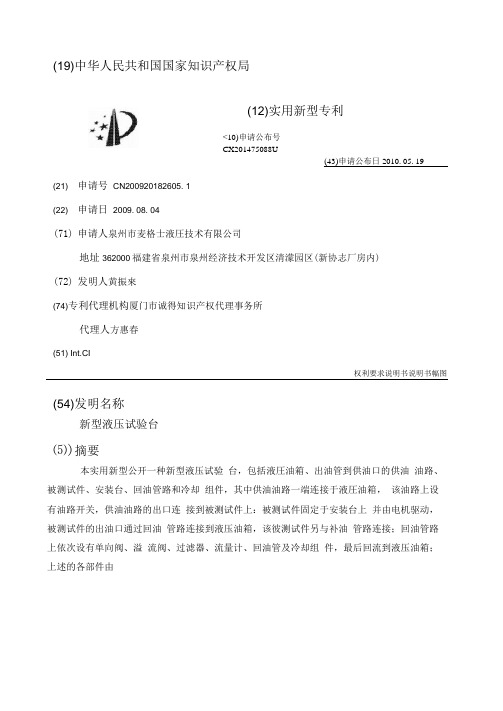

(19)中华人民共和国国家知识产权局
(12)实用新型专利
<10)申请公布号
CX201475088U
(43)申请公布日2010. 05. 19
(21) 申请号CN200920182605. 1
(22) 申请日2009. 08. 04
(71)申请人泉州市麦格士液圧技术有限公司
地址362000福建省泉州市泉州经济技术开发区清濛园区(新协志厂房内)
(72)发明人黄振來
(74)专利代理机构厦门市诚得知识产权代理事务所
代理人方惠春
(51) Int.CI
权利要求说明书说明书幅图
(54)发明名称
新型液压试验台
⑸)摘要
本实用新型公开一种新型液压试验台，包括液圧油箱、出油管到供油口的供油油路、被测试件、安装台、回油管路和冷却组件，其中供油油路一端连接于液圧油箱，该油路上设有油路开关，供油油路的出口连接到被测试件上：被测试件固定于安装台上并由电机驱动，被测试件的出油口通过回油管路连接到液压油箱，该彼测试件另与补油管路连接；回油管路上依次设有单向阀、溢流阀、过滤器、流量计、回油管及冷却组件，最后回流到液压油箱；上述的各部件由。

专利名称：液压试验台
专利类型：实用新型专利
发明人：王孝伟,吕正一,陈玉峰申请号：CN202020260515.6申请日：20200305
公开号：CN211901162U
公开日：
20201110
专利内容由知识产权出版社提供
摘要：本实用新型提供一种液压试验台，其包括有：油箱组件、供油电机泵组和测试模块。

测试模块包括第一比例溢流阀、第一单向阀、第一流量计、第一节流阀、电液换向阀、A口与B口。

第一比例溢流阀的一端连通于供油电机泵组，另一端连通于油箱组件。

第一单向阀的进油口连通于第一比例溢流阀的进油口，其出油口连通于第一流量计的进油口，第一流量计的出油口连通于第一节流阀的进油口。

电液换向阀的两个进油口分别与第一节流阀的出油口、B口相连通，其出油口与A口相连通。

电液换向阀断电时，A口与B口相连通；电液换向阀得电时，第一节流阀与A口相连通，B口与油箱组件相连通。

本液压试验台操作简便，能够满足测试功能需求。

申请人：上海圣克赛斯液压机械有限公司
地址：201617 上海市松江区长塔路600号
国籍：CN
代理机构：上海弼兴律师事务所
代理人：胡美强
更多信息请下载全文后查看。

液压试验台组成、特点及典型应用1. 组成液压试验台是一种用于压力测试的仪器，由以下部分组成：（1）压力源压力源是用来产生稳定的压力的装置，通常采用气缸、液压泵或压缩机，压力可以通过调节这些装置的工作压力来实现。

（2）控制系统控制系统是用来控制压力源的工作的装置，它包含了控制器、传感器、执行器等元件。

通过调节传感器的反馈信号，控制压力源的输出压力，从而实现压力的稳定和控制。

（3）压力表压力表是用来测量压力大小的仪器，通常采用机械表或电子表。

它可以直观地显示当前压力状态，并可以提供报警和保护功能。

（4）管路系统管路系统主要用来输送压力介质，通常包含了压力源出口、阀门、管道、气瓶等元件。

2. 特点液压试验台具有以下特点：（1）高精度液压试验台可实现高精度的压力控制，通常能够控制在0.1%的误差范围内。

（2）稳定性好使用液压试验台进行压力测试可以获得较为稳定的测试结果，能够保证测试数据的准确性和可靠性。

（3）适用于高压测试液压试验台可以用于高压测试，在压力范围大、压力控制要求严格的测试中表现尤为突出。

（4）操作简单方便液压试验台的操作简单方便，一般只需要操作面板上的几个按钮即可实现对压力的设置和控制。

3. 典型应用液压试验台在许多领域中都有着广泛的应用，包括但不限于以下领域：（1）航空航天领域液压试验台在航空航天领域中常用于对航空器结构和机械设备进行压力测试，例如对飞机翼型、发动机等部件进行压力测试。

（2）石油化工领域液压试验台在石油化工领域中广泛应用于对石油管道、储罐和压力容器等压力设备进行测试和检验。

（3）机械制造领域液压试验台在机械制造领域中常用于对机械零件的压力测试，例如对机床、模具等进行压力测试和调试。

（4）汽车制造领域液压试验台在汽车制造领域中常用于对汽车零部件或整车在不同压力下进行测试和检验，例如对发动机、驱动轴等进行压力测试。

总之，液压试验台在工业制造中有着广泛的应用，它能够对各种机械设备进行高精度和稳定的压力测试，为各行业中的质量控制和安全检验提供了必不可少的支持。

专利名称：液压试验台
专利类型：实用新型专利
发明人：孟祥营,史明,谢新亚,高彬,迪丽娜申请号：CN201621167389.X
申请日：20161101
公开号：CN206156718U
公开日：
20170510
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种液压试验台，涉及液压技术领域。

所述液压试验台设置有举升装置，所述举升装置用于举升被测试样品，所述液压试验台上设置有液压输出部，所述液压输出部与被测试样品内的液压部件连通，用于向所述被测试样品内的液压部件提供液压能。

在测试时，不仅被测试样品被举升装置反复的举升，而且其液压部件也进行工作，从而可以模拟被测试样品真实工作时的状态，利用所述液压试验台进行检测，需要的成本比利用拖拉机进行测试要低，且测试时所需要的占地面积也要小。

申请人：新疆新研牧神科技有限公司
地址：830000 新疆维吾尔自治区乌鲁木齐市经济技术开发区融合南路661号准备车间6栋1层1国籍：CN
代理机构：北京超凡志成知识产权代理事务所(普通合伙)
代理人：毕翔宇
更多信息请下载全文后查看。

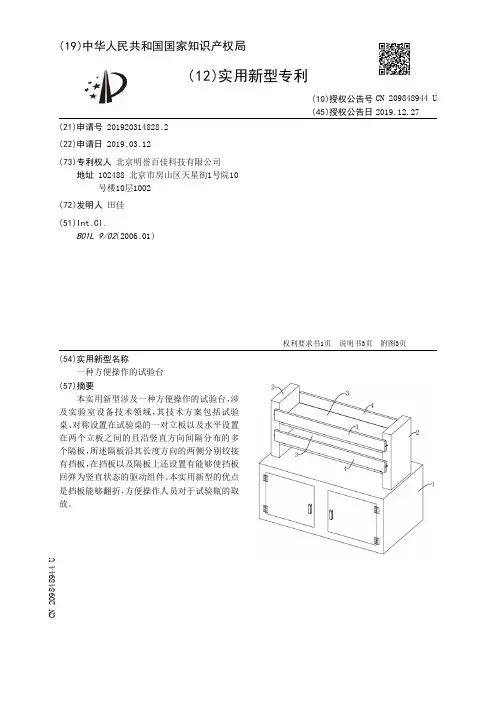

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920314828.2(22)申请日 2019.03.12(73)专利权人 北京明誉百佳科技有限公司地址 102488 北京市房山区天星街1号院10号楼10层1002(72)发明人 田佳　(51)Int.Cl.B01L 9/02(2006.01)(54)实用新型名称一种方便操作的试验台(57)摘要本实用新型涉及一种方便操作的试验台，涉及实验室设备技术领域，其技术方案包括试验桌、对称设置在试验桌的一对立板以及水平设置在两个立板之间的且沿竖直方向间隔分布的多个隔板，所述隔板沿其长度方向的两侧分别铰接有挡板，在挡板以及隔板上还设置有能够使挡板回弹为竖直状态的驱动组件。

本实用新型的优点是挡板能够翻折，方便操作人员对于试验瓶的取放。

权利要求书1页 说明书3页 附图3页CN 209848944 U 2019.12.27C N 209848944U权　利　要　求　书1/1页CN 209848944 U1.一种方便操作的试验台，包括试验桌(1)、对称设置在试验桌(1)的一对立板(2)以及水平设置在两个立板(2)之间的且沿竖直方向间隔分布的多个隔板(3)，其特征是：所述隔板(3)沿其长度方向的两侧分别铰接有挡板(4)，在挡板(4)以及隔板(3)上还设置有能够使挡板(4)回弹为竖直状态的驱动组件(5)。

2.根据权利要求1所述的一种方便操作的试验台，其特征是：所述驱动组件(5)包括弹性件以及与弹性件一端固接的拉力绳(52)，在所述立板(2)内开设有容置槽(21)，所述弹性件竖直放置在容置槽(21)内，弹性件的底部与容置槽(21)的槽底固接，拉力绳(52)固设在弹性件远离容置槽(21)槽底的一端，在立板(2)上还开设有穿绳通道(22)，所述穿绳通道(22)与容置槽(21)相连通，所述拉力绳(52)穿过穿绳通道(22)且其远离弹性件的一端与挡板(4)长度方向两端固定连接。

(10)授权公告号 (45)授权公告日 2013.06.19C N 203009454 U (21)申请号 201220545009.7(22)申请日 2012.10.24F15B 19/00(2006.01)(73)专利权人武汉千里马工程机械再制造有限公司地址430000 湖北省武汉市东西湖区新沟镇街油纱路特1号(72)发明人李轶罗昕(54)实用新型名称液压综合试验台(57)摘要本实用新型提供一种液压泵、马达、控制阀、油缸等液压元件的综合试验装置，包括动力部分、控制部分、试验接口部分、电气系统和温控系统。

动力部分，包含电机、斜轴式柱塞泵；控制部分，包括各类液压阀、流量计、压力表等；试验接口部分，包括泵台、阀台、缸台及其接口、管路等；电气系统，包括变频器、PLC 可编程控制器、工控电脑、控制台、触摸屏；温控系统，包括加温器、冷却器、温控仪等。

通过液压系统提供可控的液压油源，对被试液压元件进行各类性能试验，系统设有各类压力、流量、转速、力矩传感器，利用计算机数据采集系统，自动采集数据、生成曲线并形成数据库，以利于故障分析。

(51)Int.Cl.(ESM)同样的发明创造已同日申请发明专利权利要求书1页 说明书2页 附图2页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图2页(10)授权公告号CN 203009454 U*CN203009454U*1/1页1.一种液压综合试验台，其特征在于，包括动力部分、控制部分、试验接口部分、电气系统和温控系统；所述动力部分，包含电机、斜轴式柱塞泵；所述控制部分，包括各类液压阀、流量计、压力表；所述试验接口部分，包括泵台、阀台、缸台及其接口、管路；所述电气系统，包括变频器、PLC 可编程控制器、工控电脑、控制台、触摸屏；所述温控系统，包括加温器、冷却器、温控仪；在动力部分和控制部分中，由三台电机带动三个斜轴式柱塞泵为系统提供压力油，液压油箱置于控制阀组的顶部；分别在泵马达、控制阀、油缸的回油路上安装有涡轮流量计；泵台上配置有一台比例加载泵。

专利名称：一种多功能液压测试试验台的液压控制系统专利类型：发明专利
发明人：谭建平,王帅,巫伟强,肖智勇,陈樟楠
申请号：CN201710058335.2
申请日：20170123
公开号：CN106762890A
公开日：
20170531
专利内容由知识产权出版社提供
摘要：一种多功能液压测试试验台的液压控制系统，包括液压油源模块、大流量卸荷冲击模拟及测试模块、液压缸冲击测试及缓冲性能测试模块、比例元件测试模块、油缸测试及模拟加载模块和压力油源输出模块，这样模块通过元件与测试油缸和加载油缸连接，从而完成相应测试。

本发明能够提供满足比例伺服元件测试的洁净油源，并且其输出压力和流量稳定可调，系统集成了液压冲击测试、大流量卸荷冲击测试、缓冲性能测试、比例元件测试、比例伺服油缸测试、模拟加载、压力油源输出功能，具有集成度高，适用范围广泛。

申请人：中南大学
地址：410083 湖南省长沙市岳麓区麓山南路932号
国籍：CN
代理机构：长沙市融智专利事务所
代理人：熊靖宇
更多信息请下载全文后查看。
