某某县某某水厂至某某供水管网延伸工程岩土工程勘察报告（详勘）某某勘察公司二○一一年七月文字部分前言 (1)第一章勘察目的任务和依据 (1)第一节目的任务 (1)第二节勘察依据和执行的主要技术标准 (1)第二章勘察工作 (2)第一节工程基本特性及岩土工程勘察等级 (2)第二节勘探点布置 (2)第三节勘察方法及完成工作质量评述 (2)第四节完成的工作量 (3)第三章场地工程地质条件 (4)第一节气象及水文 (4)第二节地形地貌 (4)第三节地质构造 (6)第四节地层结构 (6)第五节水文地质条件 (7)第六节岩土物理力学参数 (8)第七节不良地质作用 (9)第四章地震、场地土类型及建筑场地类别 (10)第一节地震烈度及粉土液化 (10)第二节场地地段类别 (10)第三节场地土类型和建筑场地类别 (10)第五章场地稳定性分析 (10)第一节场地稳定性分区 (10)第二节不良地质作用防治措施建议 (10)第三节岸坡稳定性分析及防治方案建议 (11)第四节河床稳定性分析及管道穿、跨越方案建议 (11)第五节开挖(路堑)、填方边坡稳定性分析及防治方案建议 (12)第六章管道基础持力层选择、承载力确定及基础方案的建议 (13)第一节持力层选择、基础形式建议 (13)第二节岩土参数及地基承载力建议 (13)第七章管线开挖（路堑）边坡治理工程岩土设计参数 (13)第八章结论与建议 (14)附表附表1、勘探点一览表附表2、勘探点地层情况统计表附表3、标贯试验成果表附件1、《室内土工试验报告》2、《室内岩石试验报告》3、《场地水腐蚀性试验报告》4、《场地土腐蚀性试验报告》5、《勘察工作纲要》另附图册前言某某县位于四川省盆地西南边缘，北以某某和某某县为界,东与简阳、资阳、资中县接壤，南与威远、荣县井研毗邻，西与青神县、东坡区相连。
全县幅员面积2606平方公里，东西宽50公里，南北长75公里，全县人口160万。
近年来某某县社会经济快速发展，但市政基础设施建设相对较为薄弱，随着场镇及农村人口的增长、农村经济的发展和人民生活质量的提高，人们对水量、水质的要求不断提高，农村缺水、供水水量不足，饮用水质不符合卫生标准，已成为制约农村群众生活质量和身体素质提高的主要因素。
管线勘察情况汇报根据工程要求，我们对管线进行了勘察工作，现将勘察情况进行汇报。
一、勘察时间及地点。
本次管线勘察工作于2021年10月1日至10月5日，在XX市XX区进行。
二、勘察人员及装备。
本次勘察工作由我公司专业的勘察团队完成，共有10名勘察人员参与，全部人员均具备相关专业资质和经验。
我们配备了先进的勘察设备，包括地下雷达、激光测距仪、无人机等，确保了勘察工作的准确性和高效性。
三、勘察内容及结果。
1. 管线走向勘察，我们对管线的走向进行了详细勘察，包括地面标志、地形地貌、建筑物等情况，通过激光测距仪和无人机航拍，获取了管线走向的高清影像和数据。
2. 管线材质和直径勘察，针对管线的材质和直径进行了检测，通过地下雷达和探地雷达，获取了管线的深度和材质情况，确保了勘察数据的准确性。
3. 管线周边环境勘察，我们对管线周边环境进行了全面勘察，包括土壤情况、植被覆盖、地下水情况等，为后续工程施工提供了重要的参考数据。
四、勘察成果。
通过本次管线勘察工作，我们获得了详细的管线勘察数据和高清影像，为后续工程设计和施工提供了重要的依据。
我们的勘察成果准确、全面，为工程的顺利进行奠定了良好的基础。
五、存在问题及建议。
在勘察过程中，我们发现了部分管线存在老化、腐蚀等情况，需要进行及时维修和加固。
针对这些问题，我们建议在工程设计和施工中加强对这些管线的关注，确保工程的安全和稳定进行。
六、结语。
通过本次管线勘察工作，我们为工程的顺利进行提供了重要的数据支持，我们将继续跟进工程的后续进展，确保工程的顺利完成。
以上就是本次管线勘察情况的汇报，如有任何疑问或需要进一步了解勘察数据，请随时与我们联系。
感谢您的关注和支持！。

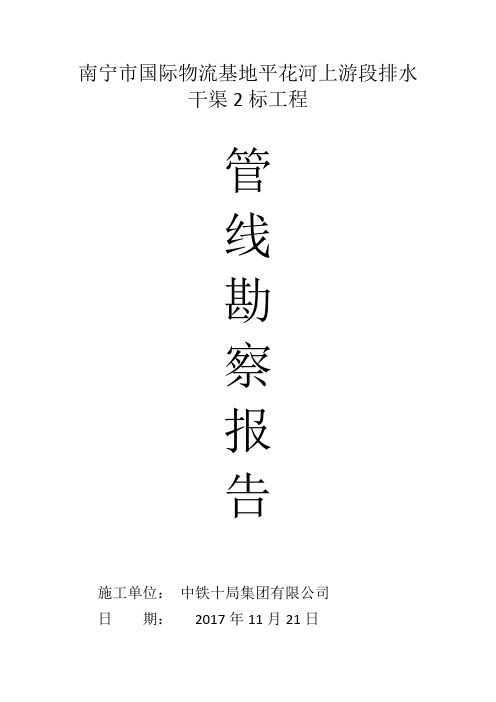

南宁市国际物流基地平花河上游段排水干渠2标工程管线勘察报告施工单位：中铁十局集团有限公司日期：2017年11月21日一、工程概况本项目起点位于已设计1号路（金坛路）桩号K3+520南侧已设计3.5×2.8m钢筋砼过路涵排水出（X=2511198.042，Y=538438.859），终点位于银海大道K1+630处现状排水涵洞口(X=2509860.012，Y=539787.934)，下游排水至规划平乐湖现状排水沟，其中K3+066～K3+537段属于45号路排水设计内容，不包含在本项目中，本项目管渠实际建设规模全长约3.341km。
本标段为2标，施工范围为K1+960～K3+066，K3+537～K3+787，全长1356米。
二、调查内容1、引水管道位于干渠轴线或开挖施工影响范围。
干渠南段（银海大道段路基边坡底部），里程K1+540~K3+940 ，钢管管径0.8米，地面或浅埋敷设。
新近敷设，目前尚未通水。
2、银海大道围墙.架空电线和光缆位于干渠开挖施工影响范围内。
围墙高2~3米，水泥浆砌墙，分布在玉洞交通物流中心在建工地和大型停车场场地外围。
架空电线.光缆高度6~8米，单排或2~3排与银海大道并行。
K2+400-K2+420段10kv高压线塔电线下穿，深度不详。
高压线塔共计23座。
3、玉洞交通物流中心位于干渠轴线或开挖施工影响范围. 2#信息港楼及商务房：K2+640~K2+800.2#信息港楼及商务房地面4F,商务房地下1F，框架结构，浅基础。
K2+630-K2+800玉洞物流中心供电电线杆，高度在4-5m。
K2+630、K2+820两处工地临时用房及门卫室（砖砌）。
4、乡村道路K2+080处乡村小道（土路）与干渠正交。
路宽4m左右。
5、通讯线路位于干渠轴线边缘，玉洞交通物流中心工地东侧,里程K2+840，呈厢房，电路汇集。
K2+080-K2+300土坡顶有中国移动通信电缆。
另在K2+260位置发现一处坟群，经了解为平乐村祖坟。
管线勘探情况汇报材料
尊敬的领导：
根据您的要求，我对管线勘探情况进行了一次全面的汇报，现将具体情况如实反映如下：
一、勘探区域。
本次勘探主要覆盖了XX省XX市及周边地区，共涉及XX条管线，总长度约XX公里。
二、勘探方式。
我们采用了多种先进的勘探技术，包括地面地质勘探、地下水勘探、地球物理勘探等，以确保勘探结果的准确性和全面性。
三、勘探成果。
经过数月的勘探工作，我们取得了一系列重要的成果：
1. 发现了XX处地质异常，初步判断可能存在地下管线；
2. 对XX处地下水资源进行了详细勘探，初步评估了地下水资源储量和水质情况；
3. 通过地球物理勘探，初步掌握了XX区域的地下地质构造情况，为后续勘探工作提供了重要的参考依据。
四、存在问题。
在勘探过程中，我们也面临了一些困难和挑战：
1. 部分地区地质条件复杂，给勘探工作带来了一定的难度；
2. 部分管线信息不够清晰，需要进一步加大勘探力度。
五、下一步工作。
为了更好地开展后续工作，我们计划采取以下措施：
1. 深入分析勘探成果，进一步确定地下管线的具体位置和走向；
2. 加强与相关部门的沟通和合作，共同解决勘探中存在的问题；
3. 继续完善勘探技术和手段，提高勘探工作的效率和准确性。
六、结语。
通过本次勘探，我们取得了一定的成果，也发现了一些问题和挑战。
我们将继续努力，不断提升勘探工作的水平和质量，确保管线勘探工作的顺利进行。
以上就是本次管线勘探情况的汇报材料，如有任何疑问或建议，欢迎随时与我们联系，期待领导的指导和支持。
管线勘察报告范文一、勘察目的本次勘察旨在对勘察区域内现有的管线进行全面调查和记录，了解管线的种类、布局及存在的问题，为后续工程建设提供依据和参考。
二、勘察范围本次勘察范围为勘察区域内所有的土地和道路，包括主要道路、次要道路、街道、人行道和停车场等。
三、勘察内容1.管线种类和布局通过现场实地勘察和询问相关工作人员，确认了勘察区域内存在的管线种类和布局情况。
勘察区域内主要存在的管线种类包括给水管线、污水管线、天然气管线、通信电缆、电力线等。
这些管线在地下的布局情况不一，有些平行或垂直敷设，有些沿街敷设，有些埋深较浅，有些埋深较深。
2.管线现状和存在问题对勘察区域内的各个管线进行了详细的现状调查和评估。
发现了一些存在的问题，主要包括：部分管线老化严重，管道表面有明显腐蚀、破损，需要进行修复或更换；部分管线存在局部堵塞情况，需要进行疏通清理；部分管线埋深不符合规范要求，需要进行深埋或浅埋处理；部分管线存在交叉敷设情况，需要进行调整。
3.管线维护和保护根据勘察区域内管线的种类和现状，提出了相应的管线维护和保护建议。
建议在每年定期对管线进行巡检和检修，及时处理管线上的损坏或堵塞问题；对于老化严重的管线，建议进行更替，以确保管线的安全和正常运行；对于深埋或浅埋不合理的管线，建议进行合理的调整和修正，以确保管线埋深符合规范要求；对于交叉敷设的管线，建议进行重新布局，以避免潜在的安全隐患。
四、勘察结果根据对勘察区域内现有管线的全面调查和评估，得出以下结论：1.勘察区域内存在的管线种类包括给水管线、污水管线、天然气管线、通信电缆、电力线等。
2.勘察区域内的管线布局情况不一，有些平行或垂直敷设，有些沿街敷设，有些埋深较浅，有些埋深较深。
3.勘察区域内的一些管线存在老化、破损、堵塞等问题，需要进行维修和维护。
4.勘察区域内的一些管线的埋深不符合规范要求，需要进行调整和修正。
五、勘察建议基于勘察结果，提出以下建议：1.对于老化严重、破损或堵塞的管线，建议进行及时的修复或更换。

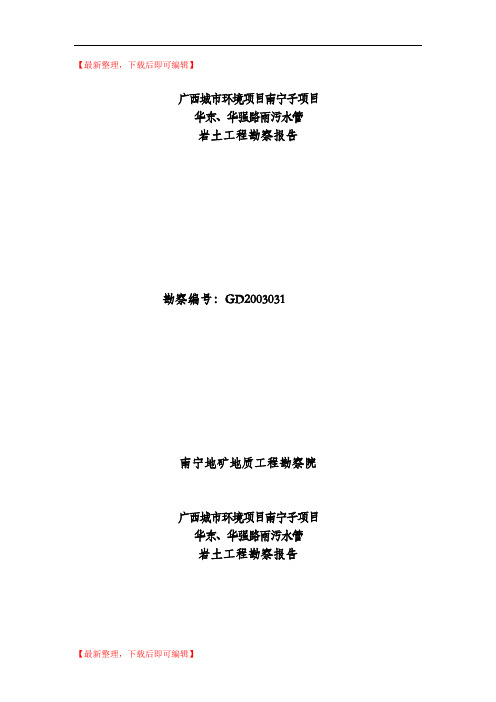

【最新整理，下载后即可编辑】广西城市环境项目南宁子项目华东、华强路雨污水管岩土工程勘察报告勘察编号：GD2003031南宁地矿地质工程勘察院广西城市环境项目南宁子项目华东、华强路雨污水管岩土工程勘察报告地质编录：编写:审核：审定：院长：南宁地矿地质工程勘察院二○○三年八月目录一、概述 (1)（一）工程概况 (1)（二）勘察目的与任务 (1)（三）勘察依据 (1)（四）勘察方法与完成的工作量 (2)（五）勘察进程 (2)二、地形地貌 (3)三、场地土工程地质特征 (3)四、地质构造与地震烈度 (4)五、土的渗透性和地下水情况 (4)（一）土的渗透性评价 (4)（二）地下水情况及腐蚀性评价 (5)六、场地土工程地质条件评价 (5)（一）地基土主要参数的确定 (5)（二）场地类别与稳定性评价 (6)（三）地基土稳定性评价 (6)（四）场地土膨胀性评价 (6)（五）场地土施工阶段的稳定边坡系数 (6)七、施工方案选择 (7)八、结论与建议 (8)（一）结论 (8)（二）建议 (8)附表：1．土的物理力学性质试验成果表（3张）2．土的胀缩试验成果表（1张）3．土的渗透试验成果表(1张)4．原位测试成果表（4张）5．水质检测报告（1张）附图：1. 钻孔柱状图（20张）2. 钻孔布置平面图（1张、图号01）3. 工程地质剖面图（2张、图号02～04）一、概述（一）工程概况广西城市环境项目南宁子项目华东、华强路雨、污水管工程，设计雨水管华东路距路中线1.5m，华强路沿路中线布置；污水管华东路距路中线3.5m，华强路距路中线2.5m。
雨、污水管主管。
分为两段，都起自朝阳路口。
第一段沿南西西到华强路口后，雨水管转沿华强路排向朝阳溪，污水管向华西路排向北大南路路口。
雨水管管径1000～2000mm，长约730m，坡度3‰，污水管管径400mm，长470m，坡度2‰。
第二段沿北东到友爱路口，雨水管转向继续沿友爱南路然向朝阳溪。
养猪场排水管道施工现场勘察报告范本一、引言在养猪场排水管道施工现场勘察过程中，我们根据相关要求，对现场进行了全面评估和深度检查。
通过实地勘察，我们对养猪场排水管道施工的现状和问题进行了全面的了解，并在此基础上撰写了本报告，以便对施工过程和后续工作提供参考和指导。
以下是我们的具体观察和总结。
二、现场勘察内容1. 现场基本情况在对养猪场排水管道施工现场进行勘察时，我们首先对现场的基本情况进行了了解。
养猪场占地面积广阔，猪舍分布不均，需要对排水管道进行合理规划和布局。
现场地势起伏，地表存在不同程度的坡度，需要根据地形特点设计排水系统。
2. 排水管道布局针对养猪场的特点，我们根据现场实际情况对排水管道的布局进行了观察和评估。
现有排水管道布局不合理，存在部分猪舍排水不畅的情况。
在新建管道时，需要根据猪舍的位置、地势和排水需求，进行合理的管道布局，确保排水系统的畅通和高效运行。
3. 施工材料和工艺我们对现场使用的排水管道材料、施工工艺和技术标准进行了检查。
发现部分排水管道存在材料质量不达标、工艺不规范的情况。
在施工过程中，需要加强对材料的选择和质量监控，严格按照相关标准和规范进行施工，确保排水管道的安全和可靠运行。
4. 管道连接和密封针对现场排水管道连接和密封情况，我们进行了详细的观察和检查。
发现部分管道连接存在漏水、密封不严的问题，需要及时进行整改和加固。
在未来的施工中，应加强对连接部位的设计和施工质量管控，确保排水管道系统的密封性和稳定性。
5. 安全和环保措施在现场勘察中，我们特别关注了排水管道施工过程中的安全和环保措施。
发现部分工地存在施工垃圾乱堆放、安全防护设施不完善的问题。
在施工过程中，必须严格执行安全和环保要求，采取必要的措施和控制措施，确保施工过程的安全性和环保性。
三、总结与建议通过对养猪场排水管道施工现场的深度勘察，我们发现了一些存在的问题和改进的空间。
为了保证排水系统的高效运行，我们提出以下建议：1. 对现有排水管道进行全面检修和加固，解决存在的漏水和堵塞问题；2. 优化排水管道的布局和连接方式，确保排水系统的畅通和稳定；3. 加强对排水管道材料和施工工艺的管理，提高施工质量和材料的可靠性；4. 强化施工现场的安全和环保管理，落实相关制度和措施，确保施工过程的安全性和环保性。
目录1. 前言......................................................................... - 1 -1.1 任务由来 ............................................................ - 1 -1.2 工程概况 ............................................................ - 1 -1.3 勘察目的与任务要求............................................... - 1 -1.4勘察工作执行的技术标准.......................................... - 2 -1.5勘察方法及勘察工作量 ............................................ - 3 -1.6 勘察工作说明....................................................... - 4 -2. 场地岩土工程条件 ........................................................ - 5 -2.1 场地位置及地形地貌............................................... - 5 -2.2 地质构造与地层岩性............................................... - 5 -2.3 岩土物理力学性质 ................................................. - 7 -2.4不良地质作用和特殊性岩土 ..................................... - 10 -2.5场地水文地质条件................................................ - 10 -2.6 地震效应 .......................................................... - 13 -3. 岩土工程分析与评价.................................................... - 14 -3.1场地稳定性及环境工程条件评价................................ - 14 -3.2各地层岩土性能评价 ............................................. - 14 -3.3穿越方式、穿越层位选择建议 .................................. - 14 -3.4土石分级........................................................... - 15 -3.5岩土工程施工注意事项及防治建议............................. - 15 -4. 结论与建议 .............................................................. - 16 -附件：1、排水管线迁改工程管道地质勘察技术要求（施工阶段勘察）、勘察布孔平面图及排水管道纵断面图2、湖南省建设工程勘察现场见证报告图表部分1. 前言1.1 任务由来受公司委托，按深圳市新城市规划建筑设计有限公司提出的“汇景发展环球中心地块排水管线迁改工程管道地质勘察技术要求（施工阶段勘察）、勘察布孔平面图及排水管道纵断面图”(附件1)要求，我公司于2016年3月初对汇景发展环球中心地块排水管线迁改工程建设场地进行了工程地质详细勘察工作。
管线勘探情况汇报范文大全
根据最新的管线勘探情况，我们对各个区域进行了详细的调查和汇报。
在此，我将就各个区域的勘探情况进行汇报，以便大家了解当前的工作进展和存在的问题。
首先，针对A区域的勘探情况，我们进行了全面的地质勘探和管线检测工作。
经过实地调查和数据分析，发现该区域地下管线情况复杂，存在较多老化和腐蚀管道，需要及时进行维修和更换。
同时，我们还发现了一些潜在的安全隐患，需要加强监测和管理。
其次，对于B区域的勘探情况，我们发现该区域地下管线相对较新，但仍然存在一些问题。
其中，部分管道存在设计不合理的情况，需要进行重新规划和优化。
另外，我们还发现了一些未知的地下管线，需要进一步的勘探和确认。
在C区域的勘探中，我们发现了一些地下管线的破损和泄漏情况，这对周边环境造成了一定的影响。
我们已经采取了相应的措施进行修复和整改，以确保管线的安全和稳定。
另外，在D区域的勘探中，我们发现了一些地下管线的使用寿
命已经接近甚至超过了设计寿命，需要进行及时的维护和更新。
同时，我们还发现了一些地下管线的使用情况不符合相关标准，需要
进行整改和完善。
综上所述，针对各个区域的管线勘探情况，我们已经对存在的
问题进行了详细的汇报和分析，并采取了相应的措施进行整改和改进。
希望各部门能够密切合作，共同努力，确保管线的安全和稳定，为城市的发展和建设提供可靠的保障。
同时，我们也将继续加强对
各个区域的监测和管理，及时发现和解决问题，确保管线的安全运行。
感谢各位领导和同事的支持和配合，让我们共同努力，为城市
的发展贡献自己的一份力量。
一、拟建工程概况㈠、拟建项目概述xxxxXX公司拟兴建xx路(xx路-中环线)道路及管网工程。
本道路及管线工程南自xx 路始,北至中环线止,道路全长约1481米,道路及管网总体呈南-北方向分布。
设计路面宽度约为20米。
预估管底埋深4.0～7.0米,采用明开挖的方法或顶管法施工。
受xxxx新区发展XX公司的委托,本次道路及管网的岩土工程勘察工作由我院进行。
㈡、勘察阶段本次勘察属详细勘察阶段。
根XX市政工程勘察规范》CJJ56-94,道路类型XX市道路次干路,沿线场地类别为Ⅲ类,勘探孔的间距按小于70米布设,共布置勘探孔26个。
勘探孔深度为14.0-15.0米,判定场地和地基地震效应的勘探孔深度为20.0米(或进入风化壳)。
勘探孔平面位置详见《勘探孔平面位置图》。
㈢、测量体系本次勘察工作各勘探孔高程测量的高程系统为1956年黄海高程系,座标系统为1954年北京座标系。
各勘探孔的标高由原xx路上的18.46米高程点引测、计算。
各点的高程均为勘探施工期间的高程。
二、勘察目的及任务、勘察方法、执行标准㈠、勘察目的、任务１、查明管道沿线的地质、地貌、地层结构特征、各类土层的性质、空间分布,划分道路沿线地貌单元.２、查明管道沿线的不良地质现象的成因、类型、性质、空间分布范围、发生和诱发条件、发展趋势及危害程度,并提出整治措施的建议和必要的防治工程设计参数。
３、查明地下水类型、埋藏条件、水位变化幅度与规律；判定环境水和土对道路建筑材料的腐蚀性。
论证地表水和地下水对路基稳定性的影响。
４、查明管道沿线的暗埋的河、湖、沟、坑的分布范围、埋深及覆盖层的岩土工程特性。
５、查明道路沿线路基的湿度状况,划分土质路基的干湿类型。
６、判定场地和地基的地震效应；划分场地土类型及建筑场地类别；对场地稳定性进行评价。
７、提供地基土各层的物理、力学性指标及各岩土层的承载力基本容许值。
８、通过本次勘察工作,对管道沿线的岩土工程特征提出评价及建议,为设计及施工提供岩土勘察资料。
目录. 前言任务由来工程概况勘察追求与任务要求勘察工作执行的技术标准勘察方法及勘察工作量勘察工作说明. 场地岩土工程条件场地位置及地形地貌地质构造与地层岩性岩土物理力学性质不良地质作用和特殊性岩土场地水文地质条件地震效应. 岩土工程分析与评价场地稳定性及环境工程条件评价各地层岩土性能评价穿越方式、穿越层位选择建议土石分级岩土工程施工注意事项及防治建议. 结论与建议附件：、排水管线迁改工程管道地质勘察技术要求（施工阶段勘察）、勘察布孔平面图及排水管道纵断面图、湖南省建设工程勘察现场见证报告图表部分.前言任务由来受公司委托，按深圳市新城市规划建筑设计有限公司提出的“汇景发展环球中心地块排水管线迁改工程管道地质勘察技术要求（施工阶段勘察）、勘察布孔平面图及排水管道纵断面图”(附件)要求，我公司于年月初对汇景发展环球中心地块排水管线迁改工程建设场地进行了工程地质详细勘察工作。
工程概况拟建设的汇景发展环球中心地块排水管线迁改工程管道项目沿白沙路进行布设，位于白沙路与书院路交叉口位置，起点为点（坐标：、），出站后沿白沙路向西，途径点（坐标：、），再沿白沙路向东南方向到达终点，终点为点（坐标：、），其中段走向为°，段走向为°。
拟建设的排水管道水平长度，设计个顶管接收井（、点）和个顶管工作井（点），管道直径，设计管内底标高为～，管道埋深约～。
本次穿越工艺设计拟采用全线顶管施工的施工敷设技术指导文件。
根据勘察技术要求和拟建构筑物特点，根据《市政工程地质勘察规范》() (版) 及《油气田及管道岩土工程勘察规范》()，拟建构筑物重要性等级为一级，场地复杂程度为二级(中等复杂)，地基复杂程度为二级(中等复杂)，本次岩土工程勘察等级划分为甲级。
勘察追求与任务要求追求与任务通过地质勘察，为汇景发展环球中心地块排水管线迁改工程项目沿白沙路的顶管施工设计提供完整的工程地质资料。
查明沿线工程的地质条件，不良地质区段的工程地质特征等。
取得必需的工程地质数据，为工程设计提供详细的工程地质资料。
内容与要求如下：1、勘探点宜沿管道中心布置，当条件不允许时，勘探孔可适当根据现场实际情况移位，勘探点间距详平面。
、遇到不良地质地段（如垃圾土、松软土、淤泥、未经沉实的回填土），可视情况增加布孔，具体请联系设计单位。
、考虑管道埋置深度，勘探深度至少应达到管底设计标高以下。
如遇特殊情况应按《市政工程地质勘察规范》～, 《建筑基坑支护技术规程》( )要求增加勘探孔深度。
4、场地内如遇流砂或地洞应予钻穿。
5、查明各层土的土基类别，土基干湿类型，测定各层土的物理力学性质。
6、对管道有关的地下水做简单的水质分析。
7、钻孔前必须详细调查钻孔位置的地下管网情况，以避免钻孔时破坏地下管线。
、其他要求应满足《市政工程地质勘察规范》（）。
应提供的资料、提供勘探点平面布置图，纵剖面图，钻孔柱状图。
、对地质和水质有详细描述和工程地质评价的勘察报告书。
、提供的资料应符合《市政工程地质勘察规范》（）有关资料整理编制的要求。
勘察工作执行的技术标准本次勘察执行的技术标准《岩土工程勘察规范》()（年版）《市政工程地质勘察规范》（）《油气田及管道岩土工程勘察规范》()《建筑基坑支护技术规程》（）《建筑地基基础设计规范》()《建筑抗震设计规范》()《房屋建筑和市政基础设施工程勘察文件编制深度要求》(年版)本次勘察参照的技术标准《中国地震动参数区划图》（）《建筑工程地质勘探与取样技术规程》（）《土工试验方法标准》()《工程岩体试验方法标准》（）《工程岩体分级标准》()《标准贯入试验规程》()《圆锥动力触探试验规程》()《岩土工程勘察报告编制标准》（）勘察方法及勘察工作量本次勘察采用的勘察手段主要以钻探为主，辅以工程地质测绘、原位测试和室内土工、岩石试验及水质分析试验相结合的方法。
根据勘察技术要求及相关规范规程、技术标准的要求，本次勘察共完成的工作量见下表：工作量统计表表勘察工作说明本次勘察钻孔数量及位置由甲方、设计单位在“勘察布孔平面图”上确定，共布置个钻孔，编号～。
本次勘察所采用的坐标和高程系统与甲方提供勘察的坐标和高程系统一致。
勘察点测量成果采用长沙坐标系，年黄海高程系统。
以测量控制点（，，）及(，，) 为坐标、高程起算点，采用索佳型全站仪，以极坐标法实地施放各勘探点。
因图幅限制，引测点位于图幅范围外，未标示在勘探点平面配置图。
各钻孔施工完工后，采用水泥砂浆（黏土球）对钻孔进行回填，地面均恢复原貌。
. 场地岩土工程条件场地位置及地形地貌拟建设的汇景发展环球中心地块排水管线迁改工程管道项目沿白沙路进行布设，位于白沙路与书院路交叉口位置，起点为点（坐标：、），出站后沿白沙路向西，途径点（坐标：、），再沿白沙路向东南方向到达终点，终点为点（坐标：、），其中段走向为°，段走向为°。
场地原始地貌为湘江冲积阶地，现为城市市政道路（白沙路和书院路），场地地势平坦。
本次勘察，测得各钻孔孔口标高介于～之间。
地质构造与地层岩性地质构造勘察场地在大地构造位置位于华南断块区，长江中下游断块凹陷西南部的幕阜山隆地区内。
构造体系上，长沙市位于平（江）—衡（阳）新华夏凹陷带的长—潭凹陷区，平江穹褶断裂和潭宁凹褶断裂两个次级构造单元的接触处，湘江由接合部位流过。
以湘江为界，西岸属褶皱丘陵岭，东侧为内陆湖相沉积的白垩纪地层。
区内构造形迹不甚发育，岩层层面稳定、产状平缓，岩体整体性总体较好。
建设场地褶皱不发育，断层不发育，岩层层面起伏较大、产状较平缓，勘察场地及其附近未见有影响场地稳定性的构造，建设场地属于构造稳定区。
地层岩性根据本次勘察结果，场地内揭露的地层有人工填土层、第四系冲洪积层。
各地层的野外特征自上而下依次描述如下：人工填土（）层：根据其物质组成不同，分为素填土①及杂填土①。
）素填土①（“①”为地层编号，下同）：褐红色，主要由黏性土含～的碎石组成，系新近堆填而成，稍湿，呈松散状态，密实度不均匀，未完成自我固结。
仅在、号钻孔遇见该层，层厚～。
）杂填土①：褐黑、褐红色，主要由碎石、砖块、砼等建筑垃圾含～的黏性土组成，为修筑原路基堆填而成，系新近堆填而成，呈松散～稍密状态，密实度不均匀，未完成自我固结，表层为水泥路面砼块，厚度约～。
在～、、号钻孔遇见该层，层厚～。
第四系冲洪积()层）粉质黏土②：褐红、褐黄夹灰白色，具网纹状结构，呈硬塑状态，切面稍有光泽，摇振无反应，干强度中等，韧性中等。
所有钻孔均遇见该层，层厚～。
）圆砾③：褐灰、褐黄色，主要成分为石英质，不均匀含～的卵石，卵石粒径一般在～，最大者可达，呈中密状态，亚圆形，不均匀含～的黏性土及中粗砂。
所有钻孔均揭露该层，揭露层厚～，层厚不详。
上述各地层的分布规律、埋藏特征详见“工程地质剖面图”及“钻孔柱状图”（图号：、）。
岩土物理力学性质室内试验本次勘察在钻孔中采取了件Ⅰ级土试料及件Ⅳ级土试料进行了室内土壤物理力学性质试验，其试验成果详见“土壤室内试验成果表及～曲线图”(图号：)，根据室内土工试验结果，将场地内各地层的室内试验指标统计于下表：土层的主要物理力学性质指标统计表表注：表中修正系数γ（）δ，式中正负号按不利组合考虑。
续表注：表中修正系数γ（）δ，式中正负号按不利组合考虑。
原位测试标准贯入试验为查明场地内土层的工程性能，本次勘察在个钻孔中共进行了次标准贯入试验，将实测锤击数标绘于“工程地质剖面图”和“钻孔柱状图”中(图号：、)。
测试结果统计如下表：标准贯入试验锤击数统计表表注：表中修正系数γ（）δ，式中正负号按不利组合考虑。
重型圆锥动力触探试验为查场地内杂填土①及圆砾③层的的强度及均匀性，本次勘察共进行重型圆锥动力触探试验孔。
圆锥重型动力触探试验锤击数按有关规程规范要求进行了钻杆长度修正。
修正后的锤击数均标绘于“工程地质剖面图”(图号：)之上，其结果统计如下如下表：重型圆锥动力触探试验统计表表注：表中修正系数γ（）δ，式中正负号按不利组合考虑。
不良地质作用和特殊性岩土不良地质作用根据勘察结果，结合收集的有关资料，建设场地内无埋藏的古河道、暗塘、沟浜、古墓、古井等洞穴分布。
根据区域地质资料，场地内无活动断裂带直接通过。
根据勘察结果，场地地势平坦，处于城市市政道路位置，场地不会发生崩塌、滑坡、泥石流等地质灾害。
特殊性岩土本场地的特殊性岩土主要为人工填土层，该层分布在本次勘察范围内的浅表层，分布于整个场地，呈松散状态，系新近堆填，稳定性极差，在水的浸泡下，将产生湿陷，局部地段填土厚度较大，顶管施工易发生垮塌现象，采用顶管施工时应及时采取必要的防护措施。
场地水文地质条件气象和水文长沙地区属中亚热带湿润季风气候区，具有四季分明、温暖潮湿、雨量充沛、严寒期短等特点。
据～年长沙市气象站资料统计：多年平均气温度，日平均最高气度，日平均最低气温度，月份平均气温度，极端最高气温度，()，月份平均气温度，极端最低气温度，（）。
年平均相对湿度％，年最小相对湿度％，常年主导风向为东南风，多年平均降雨量，最大年降雨量（），最小年降雨量（），最大月降雨量，最小月降雨量，最大日降雨量，每年～月为雨季，其降雨量约占全年的％。
地表水场地东侧距湘江约米，场地内无其他大的地表水系。
地下水地下水赋存条件及其变化幅度勘察期间，场地内各钻孔均遇见地下水，地下水类型主要为赋存于第四系地层中的上层滞水和潜水。
上层滞水(第一层水)主要分布在人工填土层①、粉质黏土②地层中，受大气降水、生活用水的水补给，水位因季节及场地位置而异，变化较大，水量较小，未形成稳定的自由水面。
一般春夏水位高，秋冬水位低。
勘察期间测得各钻孔上层滞水初见水位埋深为～，相当于标高～。
测得各钻孔上层滞水稳定水位埋深为～，相当于标高～。
潜水(第二层水) 主要分布在圆砾③地层中，主要受补给区地表水下渗及地下水横向迳流补给，与湘江水位有水力联系，水位较稳定。
勘察期间测得各钻孔潜水初见水位埋深为～，相当于标高～。
测得各钻孔潜水稳定水位埋深为～，相当于标高～。
受季节影响，场地地下水水位将随季节和地势因素而变化，地下水变化幅度可按～考虑。
地层透水性本次勘察在钻孔、号各进行了次降深抽水试验，其试验成果详见“抽水试验综合成果图”（图号：）。
根据试验结果，场地内圆砾③层渗透系数为为～。
根据抽水试验结果，结合室内渗透试验及相似工程经验综合判定：杂填土①呈松散状态，因成份较复杂，局部建筑垃圾较多，可按强透水地层考虑。
素填土①及粉质黏土②层可按弱透水地层考虑。
圆砾③层为强透水性地层。
地下水、土对建筑材料的腐蚀性本次勘察在钻孔、号采取了件地下水水样，其试验结果详见“水质分析报告表”（图号：）。
参照《岩土工程勘察规范》（）(年版)有关标准判定，具体判定结果如表：地下水水质对建筑材料腐蚀性判定表表根据勘察结果，建筑场地环境类型为Ⅱ类，场地内地层属弱～强透水地层。
