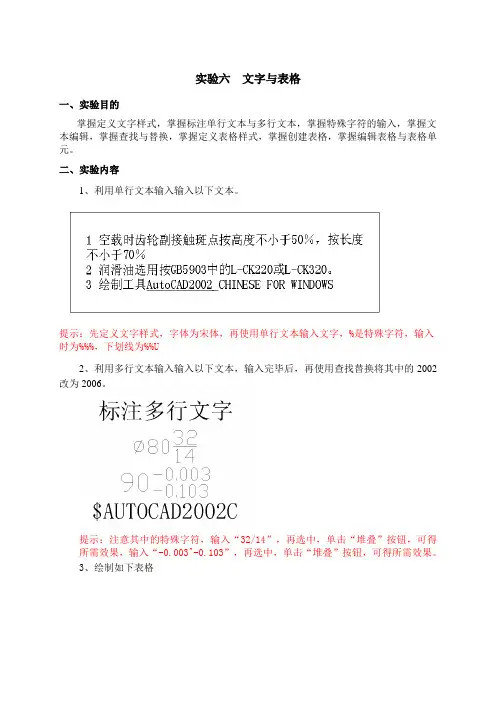

实验六文字与表格一、实验目的掌握定义文字样式，掌握标注单行文本与多行文本，掌握特殊字符的输入，掌握文本编辑，掌握查找与替换，掌握定义表格样式，掌握创建表格，掌握编辑表格与表格单元。

二、实验内容1、利用单行文本输入输入以下文本。

提示：先定义文字样式，字体为宋体，再使用单行文本输入文字，%是特殊字符，输入时为%%%，下划线为%%U2、利用多行文本输入输入以下文本，输入完毕后，再使用查找替换将其中的2002改为2006。

提示：注意其中的特殊字符，输入“32/14”，再选中，单击“堆叠”按钮，可得所需效果，输入“-0.003^-0.103”，再选中，单击“堆叠”按钮，可得所需效果。

3、绘制如下表格提示：定义表格样式时，没有标题与列标题，外边框与内边框的线宽不同，创建表格时，为10行16列。

三、仪器、设备、材料1．微机四、实验准备1．理论知识预习及要求在本实习前应该了解文字样式的定义，标注单行文本，标注多行文本，文本的编辑，表格样式的定义，创建表格，表格编辑。

2．实验指导书预习及要求在本次实习前，请认真审阅题目，以便在绘制时能够顺利完成。

3．其他准备五、实验原理或操作要点简介可以使用、六、注意事项1．绘图过程注意存盘，避免死机丢失文件。

2．在绘图前，要分析图形，选择使用合适的方法绘制图形。

3．要学会计算图形中未给出的数据。

七、实验过程与指导第一题提示：先定义文字样式，字体为宋体，再使用单行文本输入文字，%是特殊字符，输入时为%%%，下划线为%%U第二题提示：注意其中的特殊字符，输入“32/14”，再选中，单击“堆叠”按钮，可得所需效果，输入“-0.003^-0.103”，再选中，单击“堆叠”按钮，可得所需效果。

第三题提示：定义表格样式时，没有标题与列标题，外边框与内边框的线宽不同，创建表格时，为10行16列。

八、思考与提高1．绘制以下图形：九、实验总结。

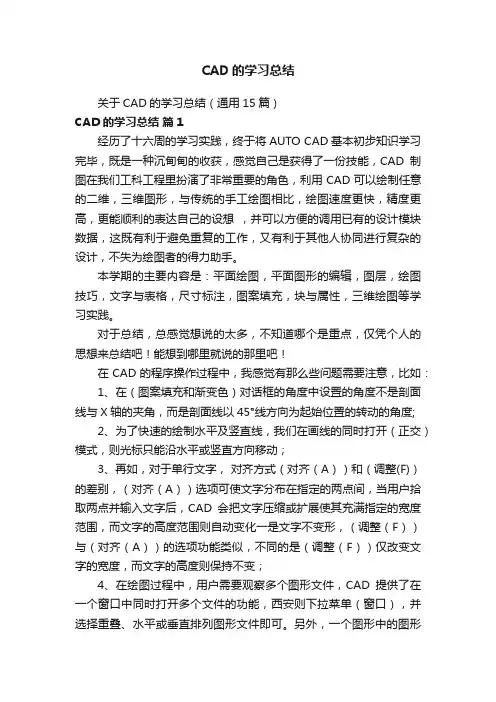

CAD的学习总结关于CAD的学习总结（通用15篇）CAD的学习总结篇1经历了十六周的学习实践，终于将AUTO CAD基本初步知识学习完毕，既是一种沉甸甸的收获，感觉自己是获得了一份技能，CAD制图在我们工科工程里扮演了非常重要的角色，利用CAD可以绘制任意的二维，三维图形，与传统的手工绘图相比，绘图速度更快，精度更高，更能顺利的表达自己的设想，并可以方便的调用已有的设计模块数据，这既有利于避免重复的工作，又有利于其他人协同进行复杂的设计，不失为绘图者的得力助手。

本学期的主要内容是：平面绘图，平面图形的编辑，图层，绘图技巧，文字与表格，尺寸标注，图案填充，块与属性，三维绘图等学习实践。

对于总结，总感觉想说的太多，不知道哪个是重点，仅凭个人的思想来总结吧！能想到哪里就说的那里吧！在CAD的程序操作过程中，我感觉有那么些问题需要注意，比如：1、在（图案填充和渐变色）对话框的角度中设置的角度不是剖面线与X轴的夹角，而是剖面线以45°线方向为起始位置的转动的角度;2、为了快速的绘制水平及竖直线，我们在画线的同时打开（正交）模式，则光标只能沿水平或竖直方向移动；3、再如，对于单行文字，对齐方式（对齐（A））和（调整(F)）的差别，（对齐（A））选项可使文字分布在指定的两点间，当用户拾取两点并输入文字后，CAD会把文字压缩或扩展使其充满指定的宽度范围，而文字的高度范围则自动变化一是文字不变形，（调整（F））与（对齐（A））的选项功能类似，不同的是（调整（F））仅改变文字的宽度，而文字的高度则保持不变；4、在绘图过程中，用户需要观察多个图形文件，CAD提供了在一个窗口中同时打开多个文件的功能，西安则下拉菜单（窗口），并选择重叠、水平或垂直排列图形文件即可。

另外，一个图形中的图形可直接用鼠标拖到另一个图形文件中，极大的方便了操作。

5、对于修改线宽，大批量的修改线形的基础方法是，需要在开始绘图阶段，就养成利用图层特性管理器绘制图层的习惯，这样在我们需要修改线形的时候，只需要调用图层特性管理器进行大部分线型的修改，小部分再使用（特性匹配）来修饰完成。

第五讲文字和表格
1、单行、多行文字、特殊字符的创建和编辑、修改、缩放、文字格式、查找和替换文字、创建垂直、颠倒和反向文字、文字格式刷

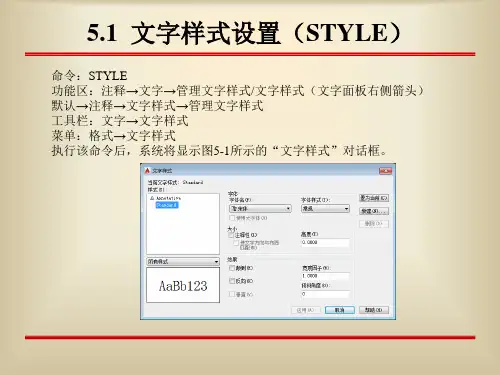

（1）文字样式：Style；格式/文字样式；点击工具栏上图标
（2）单行文字：Text
（3）多行文字：Mtext（t或mt）
（4）Autocad常用特殊字符
例如：%%D——“度”；%%P——正负符号；%%C——直径符号
（5）文字的编辑：Ddedit；修改/对象/文字/编辑；双击文字
（6）控制文字显示：打开【工具/选项】对话框，【显示】选项卡，选中【仅显示文字边框】可使不显示文字，提高绘图速度
2、表格的创建
（1）定义表格样式：Tablestyle；格式/表格样式
（2）创建表格：Table；绘图/表格
注：表格的行高=文字高度+2×垂直页边距
（3）编辑表格文字：Tabledit；在表格单元内双击
3、引线的使用
【练习】1：任意文字的绘制+文字样式的理解
注意：所使用的主要功能有：dt、t等等。

【练习】2：多种方法进行门窗表的绘制+表格样式的理解
注意：所使用的主要功能有：table、tablestyle等等。

第五讲作业
教材P97上机【练习】1、2、3、4、5。

CAD绘图中的多行文本和表格技巧CAD软件是工程领域中广泛使用的设计和绘图工具，掌握一些绘图技巧和功能可以提高工作效率。

本文将重点介绍CAD绘图中的多行文本和表格技巧，帮助读者更好地利用这些功能。

1. 多行文本多行文本是CAD软件中用于输入和编辑大段文字的功能，非常适用于标注和注释工程图纸。

下面是一些多行文本的使用技巧：- 输入多行文本命令：输入MT命令后，选择一个基点作为多行文本的起点，然后在对话框中输入文本内容。

可以使用换行符（"\\")来分隔多行文本。

- 编辑多行文本：选择多行文本对象，右键点击选择"编辑多行文本"，然后在对话框中进行编辑。

可以修改文本样式、对齐方式、行距、文本高度等属性。

- 自动换行：在多行文本对象的属性中，可以设置自动换行的方式。

在一行文本长度到达指定宽度时，文本会自动换行到下一行。

- 格式化文本：可以通过设置多行文本的对齐方式、行距、文本高度等属性来对文本进行格式化。

保持文本的统一规范和美观。

2. 表格表格是CAD绘图中常用的形式化数据展示方式，适用于绘制各种类型的工程表格。

下面是一些表格的使用技巧：- 创建表格：使用TABLE命令可以创建表格。

在对话框中设置表格的行数、列数和单元格大小等属性。

也可以通过直接绘制线段和文字的方式创建表格。

- 编辑表格：选择表格对象，右键点击选择"编辑表格"，然后在对话框中进行编辑。

可以插入、删除和合并单元格，修改单元格内容和格式，设置行高和列宽等。

- 数据链接：可以将表格与外部数据链接起来，实现表格内容的自动更新。

通过链接Excel表格或数据库，可以实现在CAD绘图中实时展示数据的功能。

- 格式化表格：可以通过设置表格的样式、颜色、字体等属性来格式化表格。

根据需要调整表格行高、列宽，使数据展示更加清晰和易读。

以上是关于CAD绘图中多行文本和表格技巧的简要介绍。

通过灵活运用这些功能，可以更好地进行绘图和数据展示。
