锅炉及锅炉房设备04燃烧设备

锅炉及锅炉房设备第四版课程设计
一、课程简介
本课程主要介绍锅炉及锅炉房设备方面的知识，包括锅炉及其分类、锅炉房的布置、锅炉房内各设备的安装要求、锅炉的调试与维修等内容。

本课程旨在培养学生对锅炉及锅炉房设备的基本认识和实际操作能力。

二、课程目标
1.掌握锅炉的基本构造和分类；
2.熟悉锅炉房内各种设备的安装要求；
3.能够进行锅炉的调试和维护；
4.学会使用相关的工具和测量仪器进行实验操作。

三、课程内容
1. 锅炉的概述
锅炉是一种能够将液体或气体加热至高温蒸汽或热水的热源设备，其工作原理包括燃烧系统、输送系统、水处理系统、烟气处理系统等。

本节将介绍锅炉的分类以及各种锅炉的基本参数。

2. 锅炉房的布置
本节主要介绍锅炉房内的排布和摆放要求，包括安全距离、通风要求、烟道排放、热量回收等方面。

3. 锅炉房内设备的安装
针对锅炉房内的各种设备，包括燃油系统、水处理系统、烟气处理系统、调节系统等，本节将介绍安装和调试的具体要求。

1。

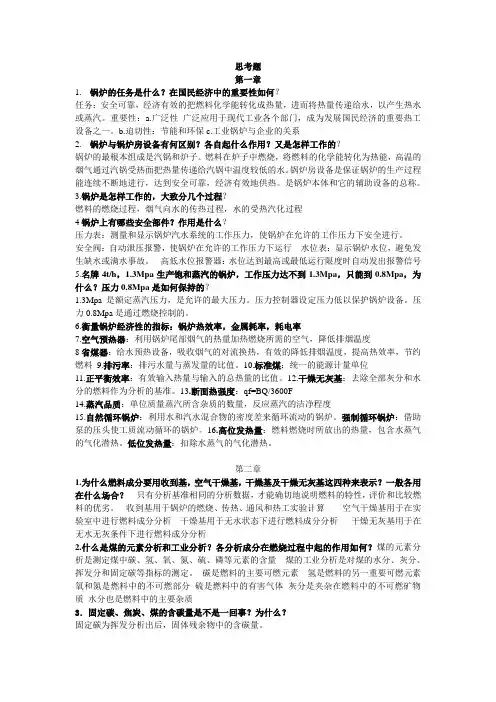

思考题第一章1.锅炉的任务是什么？在国民经济中的重要性如何？任务：安全可靠，经济有效的把燃料化学能转化成热量，进而将热量传递给水，以产生热水或蒸汽。

重要性：a.广泛性广泛应用于现代工业各个部门，成为发展国民经济的重要热工设备之一。

b.迫切性：节能和环保c.工业锅炉与企业的关系2.锅炉与锅炉房设备有何区别？各自起什么作用？又是怎样工作的？锅炉的最根本组成是汽锅和炉子。

燃料在炉子中燃烧，将燃料的化学能转化为热能，高温的烟气通过汽锅受热面把热量传递给汽锅中温度较低的水。

锅炉房设备是保证锅炉的生产过程能连续不断地进行，达到安全可靠，经济有效地供热。

是锅炉本体和它的辅助设备的总称。

3.锅炉是怎样工作的，大致分几个过程？燃料的燃烧过程，烟气向水的传热过程，水的受热汽化过程4锅炉上有哪些安全部件？作用是什么？压力表：测量和显示锅炉汽水系统的工作压力，使锅炉在允许的工作压力下安全进行。

安全阀：自动泄压报警，使锅炉在允许的工作压力下运行水位表：显示锅炉水位，避免发生缺水或满水事故。

高低水位报警器：水位达到最高或最低运行限度时自动发出报警信号5.名牌4t/h，1.3Mpa生产饱和蒸汽的锅炉，工作压力达不到1.3Mpa，只能到0.8Mpa，为什么？压力0.8Mpa是如何保持的？1.3Mpa是额定蒸汽压力，是允许的最大压力。

压力控制器设定压力低以保护锅炉设备。

压力0.8Mpa是通过燃烧控制的。

6.衡量锅炉经济性的指标：锅炉热效率，金属耗率，耗电率7.空气预热器：利用锅炉尾部烟气的热量加热燃烧所需的空气，降低排烟温度8省煤器：给水预热设备，吸收烟气的对流换热，有效的降低排烟温度，提高热效率，节约燃料9.排污率：排污水量与蒸发量的比值。

10.标准煤：统一的能源计量单位11.正平衡效率：有效输入热量与输入的总热量的比值。

12.干燥无灰基：去除全部灰分和水分的燃料作为分析的基准。

13.断面热强度：qf=BQ/3600F14.蒸汽品质：单位质量蒸汽所含杂质的数量，反应蒸汽的洁净程度15.自然循环锅炉：利用水和汽水混合物的密度差来循环流动的锅炉。

② 随着挥发分和焦炭的不断燃烧，煤层逐渐减薄，所需空气量较 少，但这时通风阻力却相应减小，炉排进入空气量增多，所以 又出现了空气过剩。由于进入的空气量与所需要的空气量周期 性地不协调，造成不完全燃烧损失过高，从而降低锅炉热效率。
因此，从改善劳动条件、节约燃料、消烟除尘等方面考虑，手 烧炉的使用应严格限制。蒸发量大于和等于1t/h的锅炉，国家 规定要采用机械燃烧，使之符合高效、低耗、文明生产的要求。
➢ 流化床炉---燃料在炉室中完全被空气流所“流化”，形 式一种类似于液体沸腾状态燃烧的炉子，又名沸腾炉。
➢ 室燃炉---燃料随空气流进入炉室呈悬浮状燃烧的炉子， 如燃用煤粉的煤粉炉，燃用液体、气体燃料的燃油炉和燃 气炉。
第二节 煤的燃烧过程
在燃烧技术中，把从氧和 燃料可燃物质的混合、扩 散至发光放热的剧烈氧化 反应完成的整个过程，称 为燃烧过程。试验表明， 燃料的燃烧过程是一个非 常复杂的物理化学过程， 不可能用简单的公式来表 示其微观特性。为便于研 究，习惯上将煤的燃烧过 程划分为三个阶段：
1. 保持一定的高温环境，以便能产生急剧的燃烧反应； 2. 供应燃料在燃烧中所需的充足而适量的空气； 3. 采取适当措施以保证空气与燃料能很好接触、混合，并提供燃
烧反应所必需的时间和空间；
4. 及时排出燃烧产物---烟气和灰渣。 ➢ 燃烧设备的任务，就是要为燃料的良好燃烧创造这些客观条件。
针对不同燃料在燃烧过程中具有的特性，如挥发物低的无烟煤 着火比较困难，含灰多、灰熔点低的某些烟煤难以燃尽等等， 应采用相应的燃烧方式、燃烧设备和炉内改善燃烧的措施，以 使燃料尽可能烧好燃尽。此外，燃烧设备本身还应充分考虑到 运行的安全可靠、结构简单、合理，操作、检修方便以及造价 和运行费用低廉等方面的要求。

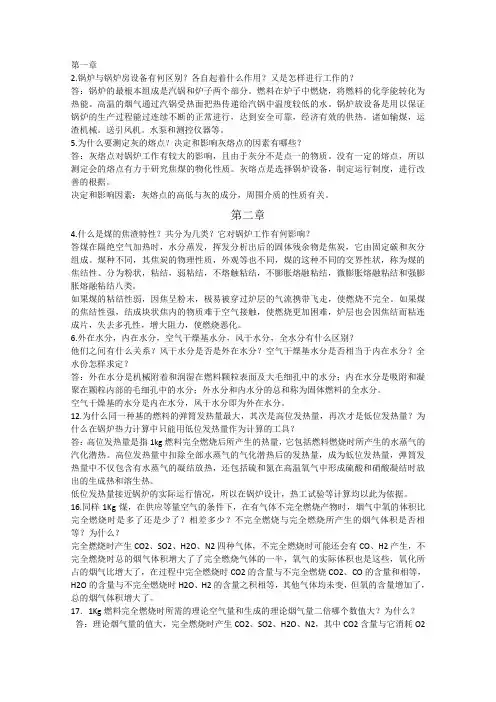

第一章2.锅炉与锅炉房设备有何区别？各自起着什么作用？又是怎样进行工作的？答：锅炉的最根本组成是汽锅和炉子两个部分。

燃料在炉子中燃烧，将燃料的化学能转化为热能。

高温的烟气通过汽锅受热面把热传递给汽锅中温度较低的水。

锅炉放设备是用以保证锅炉的生产过程能过连续不断的正常进行，达到安全可靠，经济有效的供热。

诸如输煤，运渣机械。

送引风机。

水泵和测控仪器等。

5.为什么要测定灰的熔点？决定和影响灰熔点的因素有哪些？答：灰熔点对锅炉工作有较大的影响，且由于灰分不是点一的物质。

没有一定的熔点，所以测定会的熔点有力于研究焦煤的物化性质。

灰熔点是选择锅炉设备，制定运行制度，进行改善的根据。

决定和影响因素：灰熔点的高低与灰的成分，周围介质的性质有关。

第二章4.什么是煤的焦渣特性？共分为几类？它对锅炉工作有何影响？答煤在隔绝空气加热时，水分蒸发，挥发分析出后的固体残余物是焦炭，它由固定碳和灰分组成。

煤种不同，其焦炭的物理性质，外观等也不同，煤的这种不同的交界性状，称为煤的焦结性。

分为粉状，粘结，弱粘结，不熔触粘结，不膨胀熔融粘结，微膨胀熔融粘结和强膨胀熔融粘结八类。

如果煤的粘结性弱，因焦呈粉末，极易被穿过炉层的气流携带飞走，使燃烧不完全。

如果煤的焦结性强，结成块状焦内的物质难于空气接触，使燃烧更加困难，炉层也会因焦结而粘连成片，失去多孔性，增大阻力，使燃烧恶化。

6.外在水分，内在水分，空气干燥基水分，风干水分，全水分有什么区别？他们之间有什么关系？风干水分是否是外在水分？空气干燥基水分是否相当于内在水分？全水份怎样求定？答：外在水分是机械附着和润湿在燃料颗粒表面及大毛细孔中的水分；内在水分是吸附和凝聚在颗粒内部的毛细孔中的水分；外水分和内水分的总和称为固体燃料的全水分。

空气干燥基的水分是内在水分，风干水分即为外在水分。

12.为什么同一种基的燃料的弹筒发热量最大，其次是高位发热量，再次才是低位发热量？为什么在锅炉热力计算中只能用低位发热量作为计算的工具？答：高位发热量是指1kg燃料完全燃烧后所产生的热量，它包括燃料燃烧时所产生的水蒸气的汽化潜热。
