苏科版物理九年级上册 第十一章 简单机械和功易错题(Word版 含答案)

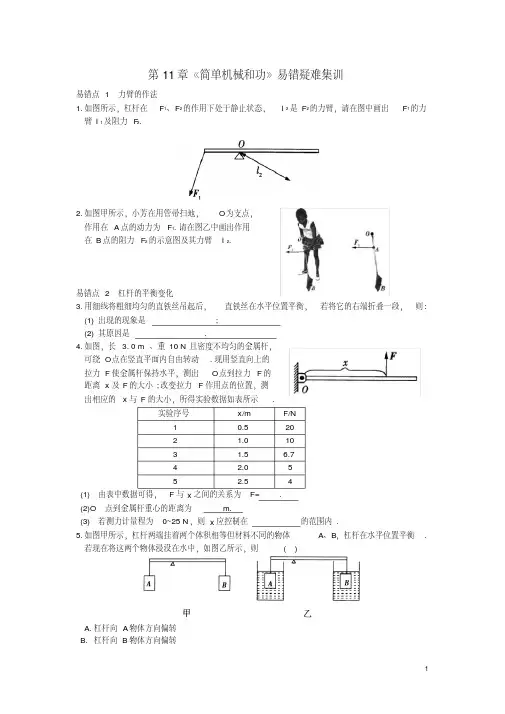

第11章《简单机械和功》易错疑难集训
易错点 1 力臂的作法
1.如图所示，杠杆在F1、F2的作用下处于静止状态，l2是F2的力臂，请在图中画出F1的力臂l1及阻力F
2.
2.如图甲所示，小芳在用管帚扫地，O为支点，
作用在A点的动力为F1.请在图乙中画出作用
在B点的阻力F2的示意图及其力臂l2.
易错点 2 杠杆的平衡变化
3.用细线将粗细均匀的直铁丝吊起后，直铁丝在水平位置平衡，若将它的右端折叠一段，则:
(1)出现的现象是 ;
(2)其原因是 .
4.如图，长 3. 0 m、重10 N且密度不均匀的金属杆，
可绕O点在竖直平面内自由转动.现用竖直向上的
拉力F使金属杆保持水平，测出O点到拉力F的
距离x及F的大小;改变拉力F作用点的位置，测
出相应的x与F的大小，所得实验数据如表所示.
实验序号x/m F/N
1 0.5 20
2 1.0 10
3 1.5 6.7
4 2.0 5
5 2.5 4
(1)由表中数据可得，F与x之间的关系为F= .
(2)O点到金属杆重心的距离为 m.
(3)若测力计量程为0~25 N，则x应控制在的范围内.
5.如图甲所示，杠杆两端挂着两个体积相等但材料不同的物体A、B，杠杆在水平位置平衡.若现在将这两个物体浸没在水中，如图乙所示，则 ( )
A.杠杆向A物体方向偏转
B.杠杆向B物体方向偏转
1。

第十一章专题训练杠杆作图1．如图所示，是小明同学用撬棍撬石头的情景，石头重为600N，画出石头受到重力的示意图（O点是力的作用点），画出F的力臂。

2．如图所示，轻质杠杆上挂一物体，拉力使杠杆在图中位置平衡，请在图中画出力的力臂l和物体所受的重力示意图。

3．请在图中画出F的力臂，4．在图中画出力F的力臂l。

5．由于土壤松动，一颗珍稀古树摇摇欲坠。

园艺师用绳子将古树系住，通过山体固定，对古树展开救助。

如图所示，把古树视为杠杆，O点为支点，A点为古树重心位置。

请画出：①古树受到的重力G 的示意图；②绳子拉力的力臂l。

6．如图所示，杠杆在力F1的作用下处于静止状态，请画出力F1的力臂l1及F2。

7．为使图中的杠杆保持平衡，请在图中适当位置处画出所需的最小动力。

8．在图中分别画出水壶的重力（点B 为重心），及作用在A点打开壶盖最小力F 的示意图。

9．如图所示，小明要将购物车推上台阶，需要在车把手上A点（大黑点）处施加一个斜向下的力。

已知购物车的支点在O点（小黑点），请在图中A点处画出最小的力F1及对应的力臂l1。

10．如下所示，装有物品的旅行箱整体可视为杠杆，O为支点，B为重心，A 为拉杆的端点。

拉杆旅行箱在图示位置静止，画出在A点的最小拉力F及它的力臂l。

11．如图所示是人走路的情形，可将人的脚视为一根杠杆。

请在图中画出动力F的力臂l；12．在如图所示的杠杆上的B点挂一重物，对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置。

试画出这个力F1的示意图和力臂l1。

13．如图所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂。

在图中画出力F1的力臂l1以及力F2的示意图。

14．请在图中画出使杠杆ABC在此位置保持平衡的最小动力F的示意图。

15．画出图中作用在指甲钳A点的力F的力臂l。

16．如图a所示的钢丝钳，其中A是剪断钢丝处，B为手的用力点，O为转动轴（支点），图b为单侧钳柄及相连部分示意图。

九年级上册物理第十一章简单机械和功易错题（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。

为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。

然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。

根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。

【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。

[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。

[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。

(2)[5]由图乙知，当杠杆右端受到的拉力F=3N时，其力臂L=1 m 6据杠杆的平衡条件有GL1=FL，2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m2．小军利用如图所示器材测定滑轮组的机械效率，他记录的实验数据如下表。

次数物重G/N 绳自由端的拉力F/N钩码上升的高度h/cm绳自由端移动的距离机械效率η/%s/cm1 1.0 0.5 10 3022.00.951574.1(1)根据记录表格中提供的信息，组装图中小军使用的滑轮组______；(2)根据给出的实验数据，计算出第一次的机械效率并填入表格中______；（结果保留三位有效数字）(3)同一个滑轮组，在两次实验过程中机械效率不同，主要原因是______。

第十一章简单机械和功单元试题一、选择题1.下面关于功率的说法中正确的是（）A. 用同样的时间，做功越多，功率越大B. 做功时间越长，功率越大C. 功率越大，机械效率越高D. 做功越多，功率越大2、甲机械比乙机械的功率大,表示两机械在工作时（）A.甲做功多B.甲更省力C.甲做功快D.甲用时少3.如图所示甲、乙两个装置，已知A在地面上滑动时所受的摩擦力为40牛（不考虑绳与滑轮的摩擦）。

要使A向右匀速滑动，拉力F甲与F乙的大小分别为（）A．40牛，20牛B．20牛，40牛C．40牛，40牛D．20牛，20牛4、一根粗细不均匀的木料，当把它支在O点时恰好水平平衡，如图，如果沿过O点竖直线将它锯成两段，则（）A.两段的重力相等；B.较细的那段重；C.较粗的那段重；D.不能确定哪段重。

5．甲乙两个滑轮组如图所示，其中的每一个滑轮都相同，用它们分别将重物G1、G2提高相同的高度，不计滑轮组的摩擦，下列说法中正确的是（）A．若G1 = G2，拉力做的额外功相同B．若G1 = G2，拉力做的总功相同C．若G1 = G2，甲的机械效率大于乙的机械效率D．用甲乙其中的任何一个滑轮组提起不同的重物，机械效率不变6、如图所示的杠杆正处于水平平衡，若把杠杆的两端各加一个钩码，杠杆将（）A．还继续处于水平平衡B．右端下降，左端上升C．右端上升，左端下降D．无法确定杠杆的运动状态7、李同学先后用同样大小的力F使同一木箱分别在如图所示甲、乙、丙三个表面上沿力的方向移动相同的距离，改力F在这三个过程中所做的功分别为W甲、W乙、W丙，关于做功大小的下列说法正确的是（）A．W甲＜W乙＜W丙 B W甲＞W乙＞W丙C．W甲=W乙=W丙 D. W甲=W乙＜W丙8、一体重是500N的同学用重10N的水桶,提起重为100N的水沿楼梯运到5m高的宿舍里使用,完成这一次提水,他做的有用功和额外功分别是（）A.500J,50JB.500J,2550JC.500J,2000JD.2550J,50J9.如图所示，用方向不变的力F，将杠杆从A位置匀速提升到B位置的过程中，F的大小变化情况有（）A.保持不变B.逐渐变小C.逐渐变大D.无法判定10、如图所示,在水平拉力F的作用下,使重300 N的物体在水平桌面上以0.1 m/s 的速度匀速运动时,物体与桌面的摩擦力为60 N(不计绳重、动滑轮重及摩擦),F及其功率的大小分别为（）A.20 N 2 WB.20 N 6 WC.60 N 2 WD.30 N 6 W二、填空题11、今年是中华人民共和国成立70周年，我区各个学校都开展“升国旗，唱国歌”的主题活动，如图所示为某学校升旗的情景，旗杆顶装的滑轮是滑轮，它的作用是。

【苏科版物理】九年级物理上册全册全套精选试卷练习（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小苗利用刻度均匀的轻质杠杆进行“探究杜杆的平衡条件”实验，已知纡个钩码重0.5N。

(1)实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向__________（选填“左”或“右”）调节，直到杠杆在水平位置半衡。

(2)在图甲中的A点悬挂4个钩码，要使杠杆仍保持水平位置平衡，需在B点悬挂_______个钩码。

(3)如图乙所示，取走悬挂在B点的钩码，改用弾簧测力计在C点竖直向上拉，仍使杠杆在水平位置平衡，测力计的拉力为__________N；若在C点改变弹簧测力计拉力的方向，使之斜向右上方，杠杆仍然在水平位置平衡，则测力计的读数将__________（选填“变大”“变小”或“不变”）。

【答案】右 3 1.5 变大【解析】【分析】【详解】(1)[1]杠杆在使用前左端下沉，说明左侧力与力臂的乘积大，应将平衡螺母向右调节。

(2)[2]设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆的平衡条件：F A L A=F B L B，得4G×3L=F B×4L解得F B=3G即需在B点处挂3个钩码。

(3)[3]取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上的拉力，根据杠杆的平衡条件：F A L A=F C L C，得4G×3L=F C×4L解得F C=3G=3×0.5N=1.5N[4]如改变弹簧测力计拉力的方向，使之斜向右上方，阻力和阻力臂不变，动力臂减小，动力要增大，所以弹簧测力计示数变大，才能使杠杆仍然水平平衡。

2．某兴趣小组的同学在探究“风力发电机发电时的输出功率与风速的关系”时，设计了如下实验步骤：①如图乙，将自制的小型风叶安装在风车底座上，把线的一端固定在风车转轴上，另一端系上钩码；②在风车正前方1米处放置电风扇的风速调到1挡位，用秒表记录提升钩码到A点所需的时间；③将电风扇换到2、3挡位，重复以上实验，并将数据记录在表格中：(注：电风扇挡位越高，风速越大)表一：电风扇挡位钩码的质量/g提升钩码到A点的时间/s150152501335010请你回答：(1)这个实验是通过测量提升钩码到A点的_____来比较风车输出功率的大小。

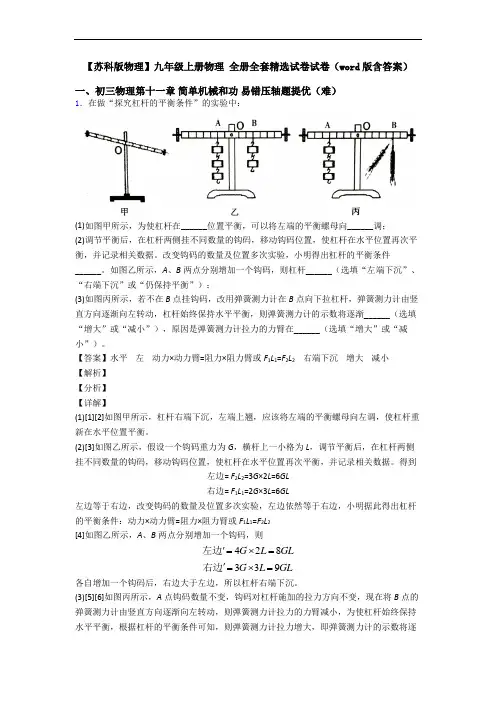

【苏科版物理】九年级上册物理 全册全套精选试卷试卷（word 版含答案）一、初三物理第十一章 简单机械和功 易错压轴题提优（难） 1．在做“探究杠杆的平衡条件”的实验中：(1)如图甲所示，为使杠杆在______位置平衡，可以将左端的平衡螺母向______调； (2)调节平衡后，在杠杆两侧挂不同数量的钩码，移动钩码位置，使杠杆在水平位置再次平衡，并记录相关数据。

改变钩码的数量及位置多次实验，小明得出杠杆的平衡条件______。

如图乙所示，A 、B 两点分别增加一个钩码，则杠杆______（选填“左端下沉”、“右端下沉”或“仍保持平衡”）；(3)如图丙所示，若不在B 点挂钩码，改用弹簧测力计在B 点向下拉杠杆，弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐______（选填“增大”或“减小”），原因是弹簧测力计拉力的力臂在______（选填“增大”或“减小”）。

【答案】水平 左 动力×动力臂=阻力×阻力臂或F 1L 1=F 2L 2 右端下沉 增大 减小 【解析】 【分析】 【详解】(1)[1][2]如图甲所示，杠杆右端下沉，左端上翘，应该将左端的平衡螺母向左调，使杠杆重新在水平位置平衡。

(2)[3]如图乙所示，假设一个钩码重力为G ，横杆上一小格为L ，调节平衡后，在杠杆两侧挂不同数量的钩码，移动钩码位置，使杠杆在水平位置再次平衡，并记录相关数据。

得到左边= F 2L 2=3G ×2L =6GL 右边= F 1L 1=2G ×3L =6GL左边等于右边，改变钩码的数量及位置多次实验，左边依然等于右边，小明据此得出杠杆的平衡条件：动力×动力臂=阻力×阻力臂或F 1L 1=F 2L 2 [4]如图乙所示，A 、B 两点分别增加一个钩码，则428G L GL '=⨯=左边 339G L GL '=⨯=右边各自增加一个钩码后，右边大于左边，所以杠杆右端下沉。

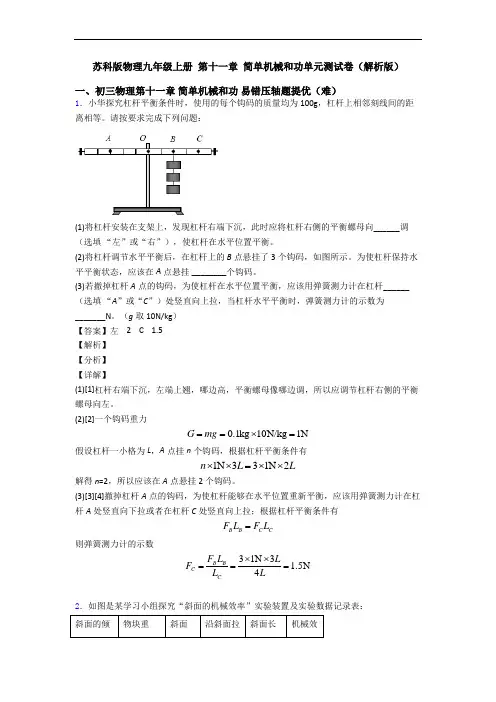

苏科版物理九年级上册第十一章简单机械和功单元测试卷（解析版）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小华探究杠杆平衡条件时，使用的每个钩码的质量均为100g，杠杆上相邻刻线间的距离相等。

请按要求完成下列问题：(1)将杠杆安装在支架上，发现杠杆右端下沉，此时应将杠杆右侧的平衡螺母向______调（选填“左”或“右”），使杠杆在水平位置平衡。

(2)将杠杆调节水平平衡后，在杠杆上的B点悬挂了3个钩码，如图所示。

为使杠杆保持水平平衡状态，应该在A点悬挂 ________个钩码。

(3)若撤掉杠杆A点的钩码，为使杠杆在水平位置平衡，应该用弹簧测力计在杠杆______（选填“A”或“C”）处竖直向上拉，当杠杆水平平衡时，弹簧测力计的示数为_______N。

（g取10N/kg）【答案】左 2 C 1.5【解析】【分析】【详解】(1)[1]杠杆右端下沉，左端上翘，哪边高，平衡螺母像哪边调，所以应调节杠杆右侧的平衡螺母向左。

(2)[2]一个钩码重力0.1kg10N/kg1NG mg==⨯=假设杠杆一小格为L，A点挂n个钩码，根据杠杆平衡条件有1N331N2n L L⨯⨯=⨯⨯解得n=2，所以应该在A点悬挂2个钩码。

(3)[3][4]撤掉杠杆A点的钩码，为使杠杆能够在水平位置重新平衡，应该用弹簧测力计在杠杆A处竖直向下拉或者在杠杆C处竖直向上拉；根据杠杆平衡条件有B BC CF L F L=则弹簧测力计的示数31N31.5N4B BCCF L LFL L⨯⨯===2．如图是某学习小组探究“斜面的机械效率”实验装置及实验数据记录表：斜面的倾物块重斜面沿斜面拉斜面长机械效斜程度/N G高/h m力/N F /m s率η较缓 10 0.1 5.0 1 20% 较陡 10 0.3 6.7 1 45% 最陡100.58.01(1)沿斜面拉动木块时，为使测力计的示数稳定，应尽量使木块做__运动。

(2)比较表中“物块重”和“__”两栏对应的数据，可知斜面是一种省力的简单机械。

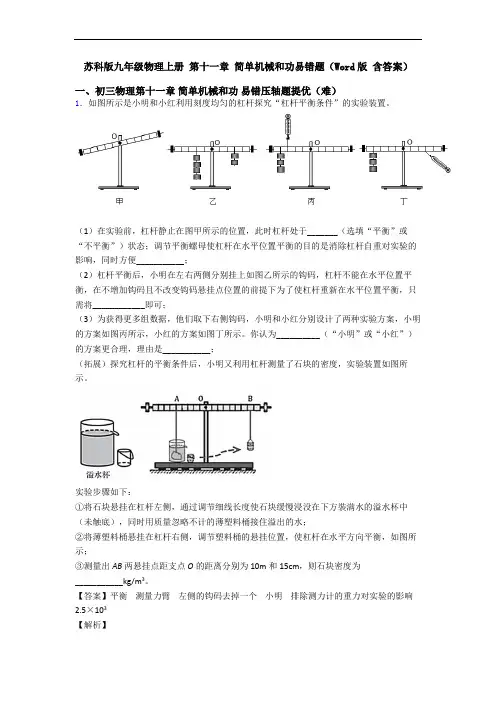

苏科版九年级物理上册第十一章简单机械和功易错题（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．如图所示是小明和小红利用刻度均匀的杠杆探究“杠杆平衡条件”的实验装置。

（1）在实验前，杠杆静止在图甲所示的位置，此时杠杆处于_______（选填“平衡”或“不平衡”）状态；调节平衡螺母使杠杆在水平位置平衡的目的是消除杠杆自重对实验的影响，同时方便___________；（2）杠杆平衡后，小明在左右两侧分别挂上如图乙所示的钩码，杠杆不能在水平位置平衡，在不增加钩码且不改变钩码悬挂点位置的前提下为了使杠杆重新在水平位置平衡，只需将____________即可；（3）为获得更多组数据，他们取下右侧钩码，小明和小红分别设计了两种实验方案，小明的方案如图丙所示，小红的方案如图丁所示。

你认为__________（“小明”或“小红”）的方案更合理，理由是___________；（拓展）探究杠杆的平衡条件后，小明又利用杠杆测量了石块的密度，实验装置如图所示。

实验步骤如下：①将石块悬挂在杠杆左侧，通过调节细线长度使石块缓慢浸没在下方裝满水的溢水杯中（未触底），同时用质量忽略不计的薄塑料桶接住溢出的水；②将薄塑料桶悬挂在杠杆右侧，调节塑料桶的悬挂位置，使杠杆在水平方向平衡，如图所示；③测量出AB两悬挂点距支点O的距离分别为10m和15cm，则石块密度为___________kg/m3。

【答案】平衡测量力臂左侧的钩码去掉一个小明排除测力计的重力对实验的影响2.5×103【解析】【分析】 【详解】(1)[1]杠杆静止时，无论杆身是否水平，都为杠杆的平衡状态。

[2]杠杆在水平位置平衡，其力臂和杆身重合，可以方便测量力臂的大小。

(2)[3]在乙图中，杠杆左右两侧所挂钩码的重力可分别视为动力和阻力，两侧钩码的悬挂点可分别视为动力臂和阻力臂，根据杠杆的平衡条件1122Fl F l =可知，只需将左侧的钩码去掉一个即可满足杠杆在水平位置平衡。

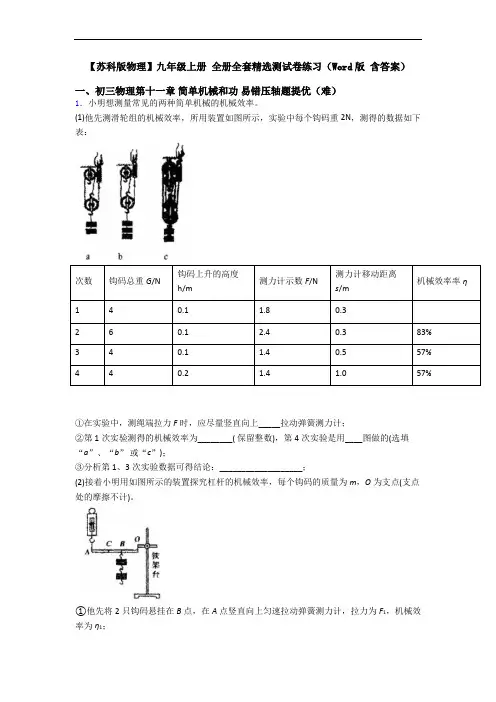

【苏科版物理】九年级上册全册全套精选测试卷练习（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小明想测量常见的两种简单机械的机械效率。

(1)他先测滑轮组的机械效率，所用装置如图所示，实验中每个钩码重2N，测得的数据如下表：次数钩码总重G/N 钩码上升的高度h/m测力计示数F/N测力计移动距离s/m机械效率率η140.1 1.80.3260.1 2.40.383% 340.1 1.40.557% 440.2 1.4 1.057%①在实验中，测绳端拉力F时，应尽量竖直向上_____拉动弹簧测力计；②第1次实验测得的机械效率为________( 保留整数)，第4次实验是用____图做的(选填“a”、“b”或“c”)；③分析第1、3次实验数据可得结论：___________________；(2)接着小明用如图所示的装置探究杠杆的机械效率，每个钩码的质量为m，O为支点(支点处的摩擦不计)。

①他先将2只钩码悬挂在B点，在A点竖直向上匀速拉动弹簧测力计，拉力为F1，机械效率为η1；②然后他将这2只钩码悬挂在C 点，在A 点竖直向上匀速拉动弹簧测力计，使C 点上升高度与第一次相同，则此时弹簧测力计的示数F 2将____ (选填 “>”“=”或“<”) F 1；[拓展]对比杠杆实验的第①②两步，判断第②步中杠杆的机械效率η2如何变化并说明理由_________。

【答案】匀速 74% c 使用不同的滑轮组，提升相同的重物，动滑轮越重，滑轮组的机械效率越小 ＞ 见详解【解析】【分析】【详解】(1)[1]测绳端拉力F 时, 应尽量竖直向上匀速拉动弹簧测力计，使物体处于平衡状态。

[2]第1次实验测得的机械效率为4N 0.1m 100%100%100%74%1.8N 0.3mW Gh W Fs η⨯=⨯=⨯=⨯=⨯有用总 [3]第4次实验，钩码上升的高度为0.2m ，测力计移动距离为1.0m 。

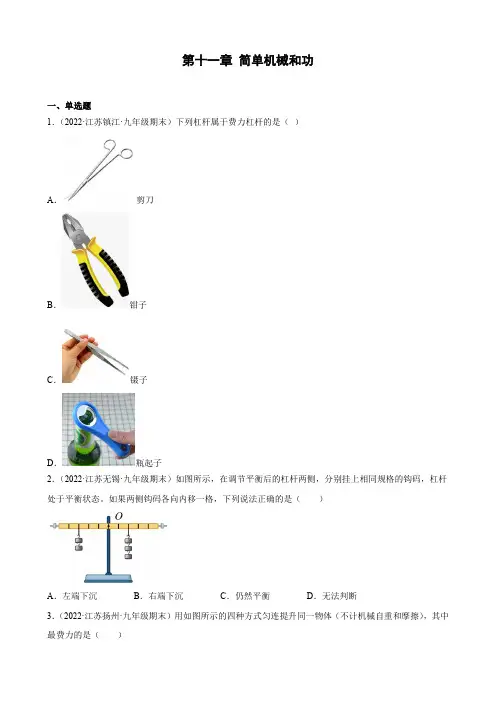

第十一章简单机械和功一、单选题1．（2022·江苏镇江·九年级期末）下列杠杆属于费力杠杆的是（）A．剪刀B．钳子C．镊子D．瓶起子2．（2022·江苏无锡·九年级期末）如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态。

如果两侧钩码各向内移一格，下列说法正确的是（）A．左端下沉B．右端下沉C．仍然平衡D．无法判断3．（2022·江苏扬州·九年级期末）用如图所示的四种方式匀连提升同一物体（不计机械自重和摩擦），其中最费力的是（）A．B．C．D．4．（2022·江苏盐城·九年级期末）教室里，同学们正在调换座位，下列所描述的情境中，人对物体一定做功的是（）A．甲抱着一叠课本原地不动B．乙推着一张空课桌在教室地面上前进C．丙提着一只书包从教室前排走到后排D．丁在推一张堆满课本的课桌，却没能把它推动5．（2022·江苏徐州·九年级期末）一名普通九年级同学教室在三楼，估算他从一楼走上三楼做功最接近于（）A．30J B．300J C．3000J D．30000J6．（2022·江苏泰州·九年级期末）体重较小的小明与体重较大的爸爸同时从一楼步行上楼回四楼的家，小明先到四楼。

关于他们上楼的过程，下列说法中正确的是（）A．小明的功率一定比爸爸的功率大B．小明的功率一定比爸爸的功率小C．小明的功率可能等于爸爸的的功率D．小明做的功可能比爸爸做的功多7．（2022·江苏宿迁·九年级期末）初三体能测试中，某同学1min内绳跳120次，每次跳离地面的高度约为5cm，则他跳绳时的功率最接近（）A．5W B．50W C．500W D．5000W8．（2022·江苏苏州·九年级期末）如图所示，一个物体在空中下落，速度越来越大，相继经过A，B，C三点，已知AB=BC，物体在AB段重力做功W1、功率P1，在BC段重力做功W2、功率P2，则（）A．W1>W2，P1>P2B．W1<W2，P1<P2C．W1=W2，P1>P2D．W1=W2，P1<P29．（2022·江苏南京·九年级期末）用四个滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，用它们匀速提起货物，在绳自由端施加竖直的拉力分别为F甲和F乙，物重分别为G甲和G乙，物体被提升高度分别为h甲、h乙，不计绳重及摩擦，则（）A．若F甲＝F乙且G甲＝G乙，则乙的机械效率比较低B．若F甲＝F乙且h甲＝h乙，则甲的机械效率比较低C．若G甲＝G乙且滑轮重均相同，则甲的机械效率比较低D．若F甲＝F乙且滑轮重均相同，则乙的机械效率比较低10．（2022·江苏连云港·九年级期末）下列关于功率、机械效率说法中，正确的是（）A．机械效率越高，机械做功一定越快B．做功越多的机械，机械效率越高C．做功越快的机械，功率越大D．功率越大的机械，做功一定越多二、填空题11．（2022·江苏扬州·九年级期末）如图所示，用固定在墙上的三角支架ABC放置空调室外机．如果A处螺钉松脱，则支架会绕________点倾翻．已知AB长40cm，AC长30cm，室外机的重力为300N，正好处在AB中点处，则A处螺钉的水平拉力为______N（支架重力不计）．为了安全，室外机应尽量______（填“靠近”或“远离”）墙壁．12．（2022·江苏淮安·九年级期末）如图所示，由滑轮、立柱和轮轴组成，搬运巨型石块的机械中，滑轮的作用是_______ ，轮轴的作用是______ 。

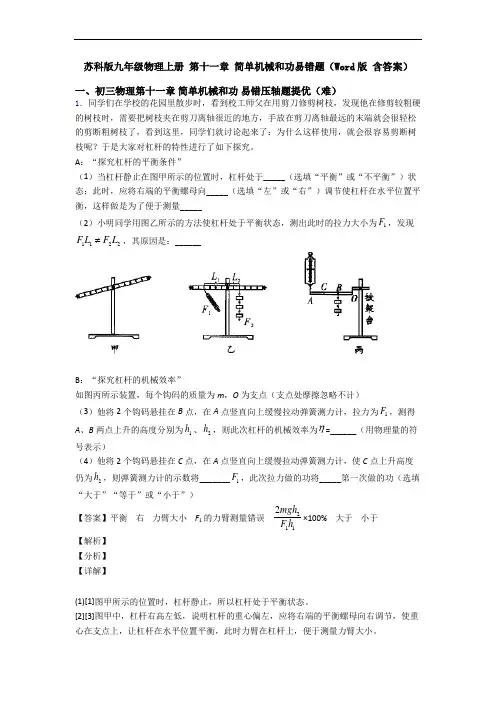

苏科版九年级物理上册第十一章简单机械和功易错题（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．同学们在学校的花园里散步时，看到校工师父在用剪刀修剪树枝，发现他在修剪较粗硬的树枝时，需要把树枝夹在剪刀离轴很近的地方，手放在剪刀离轴最远的末端就会很轻松的剪断粗树枝了，看到这里，同学们就讨论起来了：为什么这样使用，就会很容易剪断树枝呢？于是大家对杠杆的特性进行了如下探究。

A：“探究杠杆的平衡条件”（1）当杠杆静止在图甲所示的位置时，杠杆处于_____（选填“平衡”或“不平衡”）状态；此时，应将右端的平衡螺母向_____（选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了便于测量_____（2）小明同学用图乙所示的方法使杠杆处于平衡状态，测出此时的拉力大小为1F，发现1122F L F L≠，其原因是：______B：“探究杠杆的机械效率”如图丙所示装置，每个钩码的质量为m，O为支点（支点处摩擦忽略不计）（3）他将2个钩码悬挂在B点，在A点竖直向上缓慢拉动弹簧测力计，拉力为1F，测得A、B两点上升的高度分别为1h、2h，则此次杠杆的机械效率为η=______（用物理量的符号表示）（4）他将2个钩码悬挂在C点，在A点竖直向上缓慢拉动弹簧测力计，使C点上升高度仍为2h，则弹簧测力计的示数将_______1F，此次拉力做的功将_____第一次做的功（选填“大于”“等于”或“小于”）【答案】平衡右力臂大小F1的力臂测量错误2112mghF h×100% 大于小于【解析】【分析】【详解】(1)[1]图甲所示的位置时，杠杆静止，所以杠杆处于平衡状态。

[2][3]图甲中，杠杆右高左低，说明杠杆的重心偏左，应将右端的平衡螺母向右调节，使重心在支点上，让杠杆在水平位置平衡，此时力臂在杠杆上，便于测量力臂大小。

(2)[4]图中，拉力1F的方向与水平杠杆不垂直，只有当力的方向与杠杆垂直时，力臂才能从杠杆上直接读出来，小明误把杠杆的长度L1当成了拉力的力臂，所以小明会得出错误的结论。

苏科版物理九年级上册第十一章简单机械和功单元测试与练习（word解析版）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．如图，小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和相同的重0.5 N重的钩码若干个。

(1)如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向______（选填“左”或”右”）调节，直到杠杆在水平位置平衡；(2)在图B中杠杆平衡了，若在杠杆左右两边同时增加一个相同的钩码，则杠杆向______（选填“左”或”右”）倾斜；(3)甲同学通过对一组数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明甲同学的结论是错误的，他做了如图C的实验，已知杠杆上每个小格长度为5 cm，每个钩码重0.5 N，当弹簧测力计斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，此时乙同学发现，动力×动力臂______（选填“等于”或“不等于”）阻力×阻力臂。

实验C______（选填“能”或”不能”）说明甲同学结论是错误的。

【答案】右右等于能【解析】【分析】【详解】(1)[1]图A中，杠杆左侧下沉，应向右调节平衡螺母，直到杠杆在水平位置平衡。

(2)[2]在图B中，据杠杆的平衡条件得3G⋅2F=2G⋅3L在左右两边同时增加一个相同的钩码，则左右两边分别变成4G⋅2F，3G⋅3L而4G⋅2F<3G⋅3L所以杠杆向右倾斜。

(3)[3][4]由图C知，此时4×0.5N×3×0.5cm=3N×12×4×0.5cm即：动力×动力臂=阻力×阻力臂。

而此时，动力臂并不等于支点到动力作用点的距离，所以能证明甲同学的结论是错误的。

2．在探究“杠杆的平衡条件”实验中：(1)将杠杆装在支架上，发现杠杆左端下沉，此时应将杠杆两侧的螺母同时向_____(2)如图甲所示，杠杆在水平位置平衡。

苏科版九年级上册物理第十一章简单机械和功（培优篇）（Word版含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小红在探究杠杆的平衡条件时，找来一个量程为5N的弹簧测力计和若干个重均为0.5N 的钩码，实验前测得杠杆上相邻刻度线间的距离都等于2cm。

请回答下列问题：(1)实验前，小红先将杠杆调至水平位置平衡，这样操作的目的是______；(2)小红在实验中测得一组数据如下表，于是他立即得出了杠杆的平衡条件：“F1×L1=F2×L2”，你认为是否合理，并说明理由：______；F1/N L1/cm F2/N L2/cm2634(3)某次实验如图所示，杠杆平衡，则以下生活中相关杠杆的应用与此图中杠杆类型相同的是______（选填“托盘天平”、“核桃夹”或“筷子”）；(4)在上图中，保持弹簧测力计的位置及拉力的方向和钩码的个数不变，钩码向左移动，若要保持杠杆平衡，则钩码到支点的距离不应超过______cm。

【答案】便于直接测量力臂不合理，只有一组实验数据，得到的结论具有偶然性核桃夹 10cm【解析】【分析】【详解】(1)[1]在探究杠杆的平衡条件时，为了便于直接测量力臂，我们将杠杆调至水平位置平衡。

(2)[2]在探究杠杆的平衡条件时，我们需要进行多次实验得到多组实验数据是结论具有普遍性，实验中由一组实验数据得到的结论具有偶然性。

(3)[3]如图所示，弹簧测力计对杠杆施加拉力的力臂大于钩码对杠杆施加拉力的力臂，是一个省力杠杆；而托盘天平是一个等臂杠杆，核桃夹是一个省力杠杆，筷子夹菜时相当于一个费力杠杆；所以与此图中杠杆类型相同的是核桃夹。

(4)[4]杠杆上相邻刻度线间的距离都等于2cm，每个钩码重均为0.5N，则图中钩码的总重力为G=⨯=0.5N63N弹簧测力计施加拉力的力臂2cm36cmL=⨯=右钩码向左移动，若要保持杠杆平衡，弹簧测力计量程为5N，由杠杆平衡条件可知，钩码对杠杆施加拉力的最大力臂5N 6cm10cm 3NFL L G ⨯===右左 即钩码到支点的距离不应超过10cm 。

苏科版九年级物理上册 第十一章 简单机械和功（篇）（Word 版 含解析）一、初三物理第十一章 简单机械和功 易错压轴题提优（难）1．如图是探究杠杆平衡条件的几个实验情景：(1)挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆_______（填“是”或“不是”）平衡状态；(2)如图乙所示，在A 处挂三个钩码，在B 处挂2个钩码可以使杠杆在水平位置平衡，若将杠杆A 、B 处的钩码同时向外移动一格，杠杆将__________（选填“保持不变”、“左端下降”或“右端下降”）；(3)如图丙，取下B 处钩码，改在C 处用细绳竖直向上拉，使杠杆再次在水平位置平衡，则拉力F 为____N （每个钩码重0.5N ）；若将细绳转到虚线位置时，仍使杠杆水平平衡，此时拉力F ___（选填“变小”、“不变”或“变大”），原因是_______；(4)杠杆在生活中应用非常广泛，图丁是脚踩式垃圾桶的结构简图，则杠杆DEF 是_______（选填“省力杠杆”“费力杠杆”和“等臂杠杆”），此种杠杆的好处是_____。

【答案】是 左端下降 0.75 变大 拉力F 的力臂变短 费力杠杆 省距离【解析】【分析】【详解】(1)[1]如图甲所示，杠杆保持静止状态，是平衡状态。

(2)[2]假设一个钩码重力为G ，杠杆上一格为L ，在A 处挂三个钩码，在B 处挂2个钩码可以使杠杆在水平位置平衡，若将杠杆A 、B 处的钩码同时向外移动一格，则杠杆左端有339G L GL ⨯=右端有248G L GL ⨯=则98GL GL >杠杆会出现左端下降的情况。

(3)[3]假设杠杆上一格为L ，A 处力臂为2L ，C 处力臂为4L ，每个钩码重0.5N ，根据杠杆平衡条件有430.5N 2F L L ⨯=⨯⨯则C 处拉力F 为30.5N 20.75N 4L F L⨯⨯== [4][5]若将细绳转到虚线位置时，拉力F 的力臂变短，A 处的作用力、力臂不变，仍要使杠杆水平平衡，根据杠杆平衡条件可知，此时拉力F 将变大。

苏科版物理九年级上册第十一章简单机械和功易错题（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在“探究杠杆平衡条件的实验”中：(1)图甲中，杠杆静止时处于_________（选填“平衡”或“不平衡”）状态．为使杠杆在水平位置平衡，小明应将杠杆两端的平衡螺母向_______（选填“左”或“右”）移。

(2)如图乙所示，在A 点挂 2 个重力均为 0.5N 的钩码，在B 点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为______________N。

(3)如图丙，保持A 点所挂砝码的数量和位置不变，将弹簧测力计绕B 点从a 位置转到b 位置，杠杆始终保持水平平衡，在此过程中拉力F 与其力臂的乘积变化情况是______________。

A．一直变小 B．一直变大 C．一直不变 D．先变小后变大(4)竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丁所示，此过程中，拉力的力臂_________，弹簧测力计的示数__________（均选填“变大”、“变小”或“不变”）。

(5)若要使图丁状态下的弹簧测力计读数减小，可将弹簧测力计绕B 点 _____（选填“顺时针”或“逆时针”）方向转动一个小角度。

(6)小华用如图戊装置进行探究，发现总是无法得到教材上所列出的杠杆平衡条件，其原因是_____________________________________。

(7)小明用如图戊所示的实验装置研究“杠杆的机械效率”．实验时，将总重为G 的钩码挂在杠杆A 处，竖直向上匀速拉动弹簧测力计，钩码上升的高度为h，弹簧测力计的示数为F，其移动的距离为s，则杠杆的机械效率η=__________（用题中字母表示）。

若将钩码移动到B 点，仍将它匀速提升h 的高度，则此时弹簧测力计的示数F'________（选填“>”“=”或“<”）F，杠杆此时的机械效率η´___________η（选择“>”、“=”或“<”）。

苏科版物理九年级上册第十一章简单机械和功单元测试卷（解析版）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。

为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。

然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。

根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。

【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。

[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。

[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。

(2)[5]由图乙知，当杠杆右端受到的拉力F=3N时，其力臂L=1 m 6据杠杆的平衡条件有GL1=FL，2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m 2．小明用天平和量筒测量某金属块的密度。

(1)将天平放在水平台面上，游码归零后，发现指针指示的位置如图甲所示，他应将右端的平衡螺母向________调节（选填“左”或“右”），才能使天平水平平衡；(2)用调节好的天平测金属块质量时，天平平衡后，砝码及游在标尺上的位置如图乙所示，则金属块质量________g；(3)用细线系住金属块放入装有20mL水的量筒内，水面如图丙所示，则可计算出金属块的密度ρ=________g/cm3；(4)完成上述实验后，小刚又用一根硬刻度尺设计出测金属块密度的实验方案如图丁，首先用细线系在中点O点使硬刻度尺在水平位置平衡，然后将金属块A挂在硬刻度尺左端C 处，把一块石块B挂在硬刻度尺右端，调节石块B的位置，使硬刻度尺在水平位置平衡，此时石块挂在硬刻度尺上的位置为E，如图所示。

【苏科版物理】九年级物理全册全套精选测试卷练习（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．如图，小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和相同的重0.5 N重的钩码若干个。

(1)如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向______（选填“左”或”右”）调节，直到杠杆在水平位置平衡；(2)在图B中杠杆平衡了，若在杠杆左右两边同时增加一个相同的钩码，则杠杆向______（选填“左”或”右”）倾斜；(3)甲同学通过对一组数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明甲同学的结论是错误的，他做了如图C的实验，已知杠杆上每个小格长度为5 cm，每个钩码重0.5 N，当弹簧测力计斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，此时乙同学发现，动力×动力臂______（选填“等于”或“不等于”）阻力×阻力臂。

实验C______（选填“能”或”不能”）说明甲同学结论是错误的。

【答案】右右等于能【解析】【分析】【详解】(1)[1]图A中，杠杆左侧下沉，应向右调节平衡螺母，直到杠杆在水平位置平衡。

(2)[2]在图B中，据杠杆的平衡条件得3G⋅2F=2G⋅3L在左右两边同时增加一个相同的钩码，则左右两边分别变成4G⋅2F，3G⋅3L而4G⋅2F<3G⋅3L所以杠杆向右倾斜。

(3)[3][4]由图C知，此时4×0.5N×3×0.5cm=3N×12×4×0.5cm即：动力×动力臂=阻力×阻力臂。

而此时，动力臂并不等于支点到动力作用点的距离，所以能证明甲同学的结论是错误的。

2．如图所示是小明和小红利用刻度均匀的杠杆探究“杠杆平衡条件”的实验装置。

苏科版物理九年级上册第十一章简单机械和功检测题（WORD版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小军利用如图所示器材测定滑轮组的机械效率，他记录的实验数据如下表。

次数物重G/N绳自由端的拉力F/N钩码上升的高度h/cm绳自由端移动的距离s/cm机械效率η/%1 1.00.510302 2.00.951574.1(1)根据记录表格中提供的信息，组装图中小军使用的滑轮组______；(2)根据给出的实验数据，计算出第一次的机械效率并填入表格中______；（结果保留三位有效数字）(3)同一个滑轮组，在两次实验过程中机械效率不同，主要原因是______。

【答案】 66.7 两次提升的物重不同【解析】【分析】【详解】(1)[1]当钩码上升的高度为10cm时，绳自由端移动的距离为30cm，则绳子承担重物的段数30cm310cmsnh===绳子的段数是奇数，从动滑轮开始绕起，如图所示(2)[2]第一次的机械效率111111N0.1m100%100%100%66.7%0.5N0.3mW G hW F sη⨯=⨯=⨯=⨯≈⨯有1有1总(3)[3]实验中两次测得的机械效率使用的是同一个滑轮组，即绳重、摩擦、滑轮重是相同的，所以导致机械效率不同主要原因是两次提升的物重不同。

2．如图所示是小明和小红利用刻度均匀的杠杆探究“杠杆平衡条件”的实验装置。

（1）在实验前，杠杆静止在图甲所示的位置，此时杠杆处于_______（选填“平衡”或“不平衡”）状态；调节平衡螺母使杠杆在水平位置平衡的目的是消除杠杆自重对实验的影响，同时方便___________；（2）杠杆平衡后，小明在左右两侧分别挂上如图乙所示的钩码，杠杆不能在水平位置平衡，在不增加钩码且不改变钩码悬挂点位置的前提下为了使杠杆重新在水平位置平衡，只需将____________即可；（3）为获得更多组数据，他们取下右侧钩码，小明和小红分别设计了两种实验方案，小明的方案如图丙所示，小红的方案如图丁所示。

【苏科版物理】九年级上册物理全册全套精选试卷试卷（word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．如图，小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和相同的重0.5 N重的钩码若干个。

(1)如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向______（选填“左”或”右”）调节，直到杠杆在水平位置平衡；(2)在图B中杠杆平衡了，若在杠杆左右两边同时增加一个相同的钩码，则杠杆向______（选填“左”或”右”）倾斜；(3)甲同学通过对一组数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明甲同学的结论是错误的，他做了如图C的实验，已知杠杆上每个小格长度为5 cm，每个钩码重0.5 N，当弹簧测力计斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，此时乙同学发现，动力×动力臂______（选填“等于”或“不等于”）阻力×阻力臂。

实验C______（选填“能”或”不能”）说明甲同学结论是错误的。

【答案】右右等于能【解析】【分析】【详解】(1)[1]图A中，杠杆左侧下沉，应向右调节平衡螺母，直到杠杆在水平位置平衡。

(2)[2]在图B中，据杠杆的平衡条件得3G⋅2F=2G⋅3L在左右两边同时增加一个相同的钩码，则左右两边分别变成4G⋅2F，3G⋅3L而4G⋅2F<3G⋅3L所以杠杆向右倾斜。

(3)[3][4]由图C知，此时4×0.5N×3×0.5cm=3N×12×4×0.5cm即：动力×动力臂=阻力×阻力臂。

而此时，动力臂并不等于支点到动力作用点的距离，所以能证明甲同学的结论是错误的。

2．小红在探究杠杆的平衡条件时，找来一个量程为5N的弹簧测力计和若干个重均为0.5N的钩码，实验前测得杠杆上相邻刻度线间的距离都等于2cm 。
