业界技术发展趋势逆变器拓扑结构发展趋势

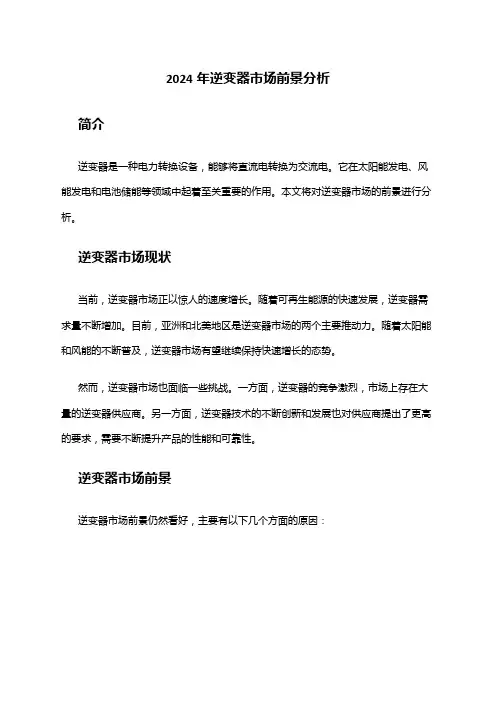

2024年逆变器市场前景分析简介逆变器是一种电力转换设备，能够将直流电转换为交流电。

它在太阳能发电、风能发电和电池储能等领域中起着至关重要的作用。

本文将对逆变器市场的前景进行分析。

逆变器市场现状当前，逆变器市场正以惊人的速度增长。

随着可再生能源的快速发展，逆变器需求量不断增加。

目前，亚洲和北美地区是逆变器市场的两个主要推动力。

随着太阳能和风能的不断普及，逆变器市场有望继续保持快速增长的态势。

然而，逆变器市场也面临一些挑战。

一方面，逆变器的竞争激烈，市场上存在大量的逆变器供应商。

另一方面，逆变器技术的不断创新和发展也对供应商提出了更高的要求，需要不断提升产品的性能和可靠性。

逆变器市场前景逆变器市场前景仍然看好，主要有以下几个方面的原因：1. 可再生能源发展势头强劲可再生能源的发展势头仍然强劲，太阳能和风能发电成本持续下降，发电效率不断提高。

逆变器作为可再生能源系统的关键组成部分，将受益于可再生能源的持续发展。

2. 政策推动各国政府对可再生能源的支持力度日益加大，通过推出一系列的政策措施，鼓励企业和个人使用可再生能源系统。

这将为逆变器市场提供巨大的发展机遇。

3. 储能技术发展随着储能技术的不断发展，逆变器在电池储能系统中的应用也越来越广泛。

电动汽车市场的持续增长和需求的增加，都将对逆变器市场带来新的机遇。

4. 逆变器技术创新逆变器技术不断创新，产品性能和可靠性不断提升。

高效能的逆变器被广泛应用于家庭和工业领域，为市场带来了新的增长点。

总结综上所述，逆变器市场前景值得期待。

可再生能源的发展势头强劲、政策支持力度加大、储能技术不断进步以及逆变器技术的创新，都将为逆变器市场带来新的机遇。

逆变器供应商需要密切关注市场动态，加大技术研发投入，以应对市场竞争和满足用户需求。

电源基本拓扑电源基本拓扑是指电力系统中电源、负载和中间转换装置之间的基本结构。

它是电力系统设计、运行和控制的基础，对于电力系统的稳定性和可靠性具有重要意义。

根据不同的电源类型和转换装置，电源基本拓扑可以分为以下几类：1.直接供电拓扑：在这种拓扑中，电源直接为负载提供电力，无需中间转换装置。

这种拓扑结构简单，易于实现，但适用于电源电压和负载电压相匹配的情况。

2.升降压变换器拓扑：在这种拓扑中，电源通过升降压变换器为负载提供电力。

这种拓扑可以实现电源电压与负载电压的分离，提高系统的工作效率。

3.变换器串联拓扑：这种拓扑由多个变换器串联组成，每个变换器负责一部分负载。

通过变换器的串联，可以实现电源电压与负载电压的灵活匹配，提高系统的电压调节能力。

4.变换器并联拓扑：这种拓扑由多个变换器并联组成，每个变换器负责一部分负载。

并联拓扑可以提高系统的输出功率和可靠性，但需要解决负载分配不均的问题。

5.逆变器拓扑：在这种拓扑中，电源通过逆变器将直流电转换为交流电，为负载提供电力。

逆变器拓扑广泛应用于可再生能源发电系统，如太阳能、风能等。

电源基本拓扑在电力系统中的应用十分广泛，包括家用电器、工业设备、通信系统、电动汽车等领域。

随着电力电子技术的发展，电源基本拓扑不断优化和创新，呈现出以下发展趋势：1.高效率：提高电源转换效率，降低能源损耗，是电源基本拓扑发展的重要方向。

2.高可靠性：在电源基本拓扑中引入冗余设计、故障诊断等技术，提高系统的可靠性和安全性。

3.轻量化：采用新型材料和结构设计，降低电源基本拓扑的重量和体积，提高便携性。

4.智能化：利用现代控制理论和通信技术，实现电源基本拓扑的智能化控制和优化管理。

5.绿色环保：发展可再生能源接入和利用技术，减少对环境的影响，推动电源基本拓扑的可持续发展。

总之，电源基本拓扑在电力系统中具有重要作用，其分类、应用和发展趋势反映了电力电子技术的进步和创新。

逆变器行业发展现状及趋势分析一、逆变器的分类逆变器是将光伏直流电转换为交流的工具，主要分为组串式、集中式、微型逆变器三种，其中组串式逆变器毛利率远高于集中式。

组串式和集中式最核心的差异在于MPPT数量，随着光伏产业链的不断降本，大功率组串式和集中式逆变器4-5分/W左右的价差的影响可被多路MPPT发电量增益所抵消，组串式性价比逐渐凸显。

二、逆变器发展格局从逆变器近十年的发展格局来看，先后经历了欧洲垄断——中欧竞赛——全球一超多强的阶段。

欧洲是全球最早光伏装机的地区，2012年之前，欧洲光伏市场繁荣，新增装机量占全球60%+，因此光伏逆变器市场主要被欧洲企业垄断，其中SMA具有绝对统治力，2012年占据全球22%的份额，超出第二名ABB约15%，处于绝对龙头地位。

2013年起，政府出台标杆电价政策，集中电站项目开始陆续启动，中国光伏市场进入发展快车道，并逐步取代欧洲成为全球光伏装机最大的市场。

在此背景下，主打集中电站市场的中国企业华为依靠国内的人口红利，全球份额跃升至世界第一，市场份额达到15.07%；阳光电源世界第二，市场份额达到14.78%；上能电气、特变电工也开始进入榜单。

2016年起，华为、阳光龙头地位稳固，2019年华为、阳光市场占有率达到22%和13%，市场占有率遥遥领先，市场上形成一超（中国）多强（欧美日）的格局。

三、逆变器需求分析2019年光伏发电量为724.09TWh，光伏累计装机量619082MW,光伏占发电总量的2.68%。

随着能源电力化趋势的逐步加速，以光伏发电成本逐渐降低、储能储能快速导入，光伏发电在新增装机中具备成本优势，光伏发电增量占全球总发电量增量中的比例逐步提高，光伏发电未来将持续增长。

光伏发电行业的持续增长将带动上游逆变器市场的增长。

据预测，2020年全球逆变器替换需求达8.7GW，且主要分布在发展较早的欧洲市场。

2020年全球逆变器更新的市场规模达7亿美元以上。

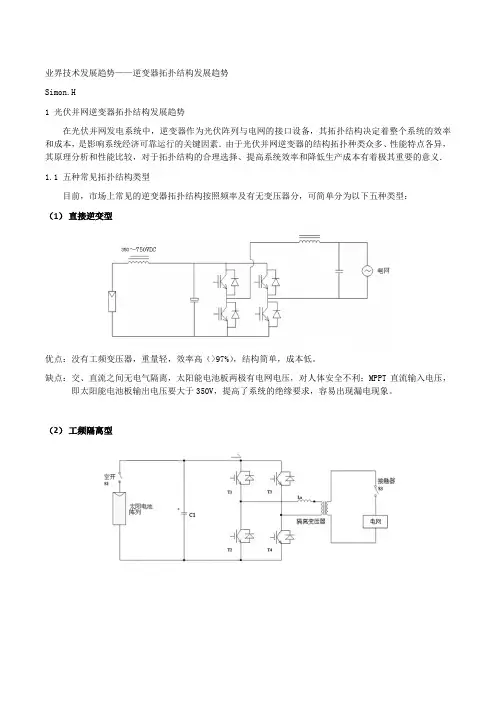

业界技术发展趋势——逆变器拓扑结构发展趋势Simon.H1 光伏并网逆变器拓扑结构发展趋势在光伏并网发电系统中，逆变器作为光伏阵列与电网的接口设备，其拓扑结构决定着整个系统的效率和成本，是影响系统经济可靠运行的关键因素．由于光伏并网逆变器的结构拓扑种类众多、性能特点各异，其原理分析和性能比较，对于拓扑结构的合理选择、提高系统效率和降低生产成本有着极其重要的意义．1.1 五种常见拓扑结构类型目前，市场上常见的逆变器拓扑结构按照频率及有无变压器分，可简单分为以下五种类型：（1）直接逆变型优点：没有工频变压器，重量轻，效率高（>97%），结构简单，成本低。

缺点：交、直流之间无电气隔离，太阳能电池板两极有电网电压，对人体安全不利；MPPT直流输入电压，即太阳能电池板输出电压要大于350V，提高了系统的绝缘要求，容易出现漏电现象。

（2）工频隔离型优点：工频变压器隔离，安全性能良好；结构简单，可靠性高，抗冲击性能好；直流侧MPPT输入电压一般在200V~800V。

缺点：系统效率低，笨重。

（3）高频隔离型优点：高频电气隔离，重量轻，效率在93%左右。

缺点：由于高频隔离环节（DC-AC-DC）功率等级较小，此结构适合于5kW以下机型；EMC设计难度高；系统抗冲击性差。

（4）高频升压不隔离型优点：效率高，重量轻，太阳能电池直流输入范围宽（150V~500V）。

缺点：无电气隔离，太阳能电池板两极有电网电压，对人体安全不利；EMC设计难度高。

（5）多MPPT单逆变型优点：效率高，重量轻，太阳能电池直流输入范围宽（150V~500V）；多路MPPT输入，适用于更多场合。

缺点：无电气隔离，太阳能电池板两极有电网电压，对人体安全不利；EMC设计难度高。

1.2 逆变器厂家采用的拓扑结构从以上表格数据看，厂家为了提高效率和降低成本都普遍采用高频无隔离型拓扑结构，市场需求两比较大；受少数国家地区政策限制，还有少量的工频隔离型逆变器存在，市场需求量小；但是，兼顾了提高效率、降低成本和电气隔离的，部分厂家采用拓扑结构，只是产品还不够丰富，说明市场需求不大。

逆变器产业市场发展趋势逆变器产业市场发展趋势分析摘要：逆变器是将直流电转换为交流电的电子装置，是可再生能源系统中关键的设备之一。

近年来，随着可再生能源的快速发展，逆变器市场迅猛增长。

本文将从逆变器市场规模、技术发展、应用领域和市场竞争等方面阐述逆变器产业市场的发展趋势，并给出相关建议。

一、逆变器市场规模逆变器市场的规模与可再生能源的发展密切相关。

目前，逆变器市场主要分为太阳能逆变器、风能逆变器和储能逆变器三大类。

其中，太阳能逆变器市场规模最大，占据市场份额的60%以上。

太阳能逆变器的需求增长主要受到太阳能光伏发电的推动，随着太阳能电池的成本不断降低，太阳能发电已经成为公认的最具发展潜力的可再生能源之一，太阳能逆变器市场规模将继续扩大。

风能逆变器市场也将保持良好的增长势头，随着风电装机容量的增加，风能逆变器市场规模将超过太阳能逆变器。

储能逆变器市场目前处于起步阶段，但由于新能源电池技术的进步，储能逆变器市场有望迎来快速增长。

二、逆变器技术发展逆变器的核心技术是功率电子器件技术，通过对电池电压、电流进行精确控制，实现直流到交流的转换。

近年来，逆变器技术发展迅速，技术水平不断提高。

主要表现在以下几个方面：1. 提高逆变器的转换效率：逆变器的转换效率直接影响光伏发电系统的发电效率。

随着电力电子器件技术的不断进步，逆变器的转换效率逐步提高。

同时，通过优化电路拓扑结构和控制算法，也能进一步提高逆变器的转换效率。

2. 减小逆变器的体积和重量：逆变器通常需要安装在户外，并且在很多应用场景下需要移动安装，因此，减小逆变器的体积和重量对于提高逆变器的便携性至关重要。

目前，逆变器厂商正在积极研发新一代高密度功率电子器件和模块，以减小逆变器的体积和重量。

3. 增强逆变器的可靠性和稳定性：逆变器在户外恶劣环境下工作，极端气候条件和电力波动等问题会对逆变器的可靠性和稳定性造成影响。

目前，逆变器厂商正在加大对逆变器的寿命测试和可靠性验证的研究力度，以提高逆变器的可靠性和稳定性。

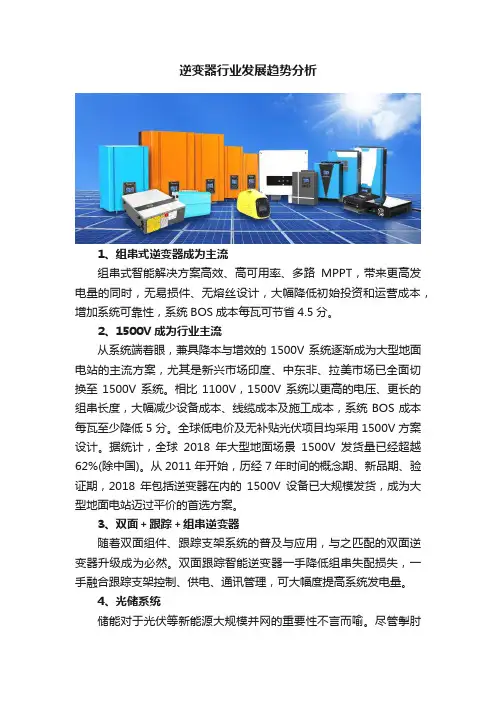

逆变器行业发展趋势分析1、组串式逆变器成为主流组串式智能解决方案高效、高可用率、多路MPPT，带来更高发电量的同时，无易损件、无熔丝设计，大幅降低初始投资和运营成本，增加系统可靠性，系统BOS成本每瓦可节省4.5分。

2、1500V成为行业主流从系统端着眼，兼具降本与增效的1500V系统逐渐成为大型地面电站的主流方案，尤其是新兴市场印度、中东非、拉美市场已全面切换至1500V系统。

相比1100V，1500V系统以更高的电压、更长的组串长度，大幅减少设备成本、线缆成本及施工成本，系统BOS成本每瓦至少降低5分。

全球低电价及无补贴光伏项目均采用1500V方案设计。

据统计，全球2018年大型地面场景1500V发货量已经超越62%(除中国)。

从2011年开始，历经7年时间的概念期、新品期、验证期，2018年包括逆变器在内的1500V设备已大规模发货，成为大型地面电站迈过平价的首选方案。

3、双面＋跟踪＋组串逆变器随着双面组件、跟踪支架系统的普及与应用，与之匹配的双面逆变器升级成为必然。

双面跟踪智能逆变器一手降低组串失配损失，一手融合跟踪支架控制、供电、通讯管理，可大幅度提高系统发电量。

4、光储系统储能对于光伏等新能源大规模并网的重要性不言而喻。

尽管掣肘于成本因素，光储产业化仍处于示范效应及补贴驱动发展阶段，但市场化步伐正加速落地。

而光储系统的应用，进一步驱动逆变器向电站能源管理中心演进。

5、分布式主动安全防护毫无疑问，光伏电站的一切价值均构建于“安全”之上。

直流拉弧检测、组件快速关断和保护等技能加身的逆变器将光伏电站的安全防护由被动型向主动型演变。

6、数字化、智能化，AI使能光伏行业光伏行业在高速发展过程中，传统的降本增效手段效果已接近极限，光伏行业的数字化转型成为大势所趋。

未来光伏行业都将建立在数字化的基础上，随着大数据、云计算、物联网、移动互联等相关技术的不断发展实现管理可视化、运维高效化等要求。

光伏逆变器技术发展趋势随着全球能源需求的增加和资源的枯竭，光伏发电系统逐渐成为人们研究和应用的重点。

其中，光伏逆变器技术是光伏发电系统中最为核心的技术，其作用就是将太阳能电池板所产生的直流电转化为交流电，然后送入电网。

本文将围绕“光伏逆变器技术发展趋势”这一话题进行阐述。

一、智能化趋势传统的光伏逆变器具有功能单一、控制难度大、易受外界环境干扰等弊端，且对于太阳能发电效率的提升无法有很好的响应。

因此，智能化的光伏逆变器逐渐成为发展的趋势。

智能化的光伏逆变器集成了智能控制芯片和网络通讯模块，可以实现多种功能，如功率控制、电压控制、逆变器组态管理、数据采集和监测、远程控制等。

此外，智能化逆变器还可以通过云端技术实现大数据的分析，优化系统的运行效率。

二、模块化设计模块化设计是目前光伏逆变器技术的一个重要发展方向。

传统的逆变器组件较为臃肿，且工作效率低下，而模块化设计可以将逆变器分为多个模块，可单独启动、停止和热插拔，增加了系统的可靠性和维护性。

另外，模块化设计可以根据不同的应用场景，灵活配置和组合，降低成本和改善安装空间。

三、高效率和高信赖度高效率和高信赖度是现代光伏逆变器所必须具备的特点。

高效率是指逆变器在将直流电转换为交流电时，能够最大限度地提高转换效率，减少能源损失。

高信赖度是指逆变器在长时间运行中能够保持稳定的工作状态，减少系统的维护和修理。

因此，目前光伏逆变器技术的一个重要发展方向是提高转换效率和稳定性，减少功率损耗和故障率。

综上所述，随着科学技术的不断进步，未来的光伏逆变器技术将更加智能化、高效率和高可靠性，并且将逐步实现应用范围的扩大和成本的降低。

通过持续的创新和技术进步，光伏逆变器将逐渐成为清洁能源领域的重要一员。

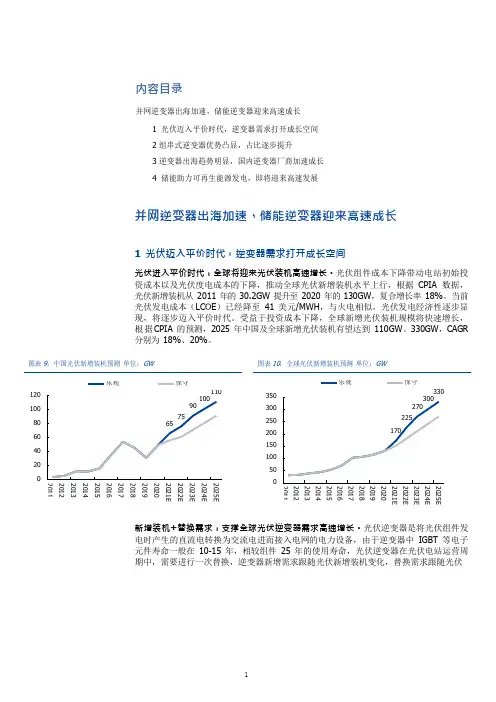

300 270 225170内容目录并网逆变器出海加速，储能逆变器迎来高速成长1 光伏迈入平价时代，逆变器需求打开成长空间2 组串式逆变器优势凸显，占比逐步提升3 逆变器出海趋势明显，国内逆变器厂商加速成长4 储能助力可再生能源发电，即将迎来高速发展并网逆变器出海加速，储能逆变器迎来高速成长1 光伏迈入平价时代，逆变器需求打开成长空间光伏进入平价时代，全球将迎来光伏装机高速增长。

光伏组件成本下降带动电站初始投资成本以及光伏度电成本的下降，推动全球光伏新增装机水平上行，根据 CPIA 数据， 光伏新增装机从 2011 年的 30.2GW 提升至 2020 年的 130GW ，复合增长率 18%。

当前光伏发电成本（LCOE ）已经降至 41 美元/MWH ，与火电相似，光伏发电经济性逐步显现，将逐步迈入平价时代。

受益于投资成本下降，全球新增光伏装机规模将快速增长， 根据CPIA 的预测，2025 年中国及全球新增光伏装机有望达到 110GW 、330GW ，CAGR 分别为 18%、20%。

图表 9：中国光伏新增装机预测 单位：GW图表 10：全球光伏新增装机预测 单位：GW120 100 80 60 40 20 0350 300 250 200 150 100 50 0新增装机+替换需求，支撑全球光伏逆变器需求高速增长。

光伏逆变器是将光伏组件发电时产生的直流电转换为交流电进而接入电网的电力设备，由于逆变器中 IGBT 等电子元件寿命一般在 10-15 年，相较组件 25 年的使用寿命，光伏逆变器在光伏电站运营周期中，需要进行一次替换，逆变器新增需求跟随光伏新增装机变化，替换需求跟随光伏1101009075652025E2024E2023E2022E2021E20202019201820172016201520142013201220112025E2024E2023E2022E2021E2020201920182017201620152014201320122011历史装机变动。

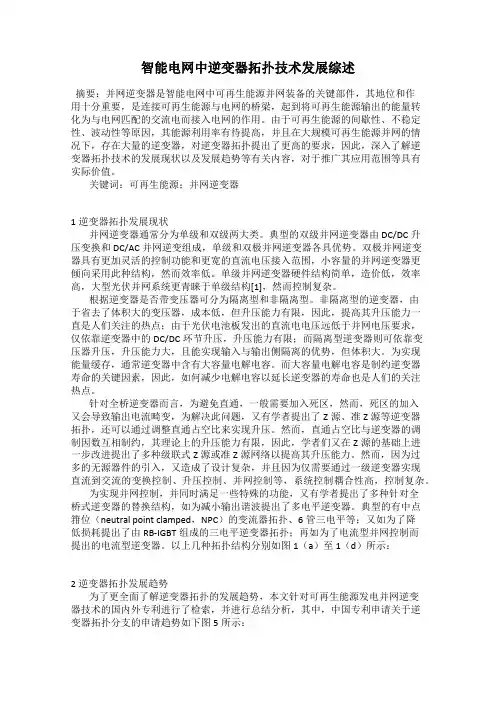

智能电网中逆变器拓扑技术发展综述摘要：并网逆变器是智能电网中可再生能源并网装备的关键部件，其地位和作用十分重要，是连接可再生能源与电网的桥梁，起到将可再生能源输出的能量转化为与电网匹配的交流电而接入电网的作用。

由于可再生能源的间歇性、不稳定性、波动性等原因，其能源利用率有待提高，并且在大规模可再生能源并网的情况下，存在大量的逆变器，对逆变器拓扑提出了更高的要求，因此，深入了解逆变器拓扑技术的发展现状以及发展趋势等有关内容，对于推广其应用范围等具有实际价值。

关键词：可再生能源；并网逆变器1逆变器拓扑发展现状并网逆变器通常分为单级和双级两大类。

典型的双级并网逆变器由 DC/DC 升压变换和 DC/AC 并网逆变组成，单级和双极并网逆变器各具优势。

双极并网逆变器具有更加灵活的控制功能和更宽的直流电压接入范围，小容量的并网逆变器更倾向采用此种结构，然而效率低。

单级并网逆变器硬件结构简单，造价低，效率高，大型光伏并网系统更青睐于单级结构[1]，然而控制复杂。

根据逆变器是否带变压器可分为隔离型和非隔离型。

非隔离型的逆变器，由于省去了体积大的变压器，成本低，但升压能力有限，因此，提高其升压能力一直是人们关注的热点；由于光伏电池板发出的直流电电压远低于并网电压要求，仅依靠逆变器中的DC/DC环节升压，升压能力有限；而隔离型逆变器则可依靠变压器升压，升压能力大，且能实现输入与输出侧隔离的优势，但体积大。

为实现能量缓存，通常逆变器中含有大容量电解电容。

而大容量电解电容是制约逆变器寿命的关键因素，因此，如何减少电解电容以延长逆变器的寿命也是人们的关注热点。

针对全桥逆变器而言，为避免直通，一般需要加入死区，然而，死区的加入又会导致输出电流畸变，为解决此问题，又有学者提出了Z源、准Z源等逆变器拓扑，还可以通过调整直通占空比来实现升压。

然而，直通占空比与逆变器的调制因数互相制约，其理论上的升压能力有限，因此，学者们又在Z源的基础上进一步改进提出了多种级联式Z源或准Z源网络以提高其升压能力。
