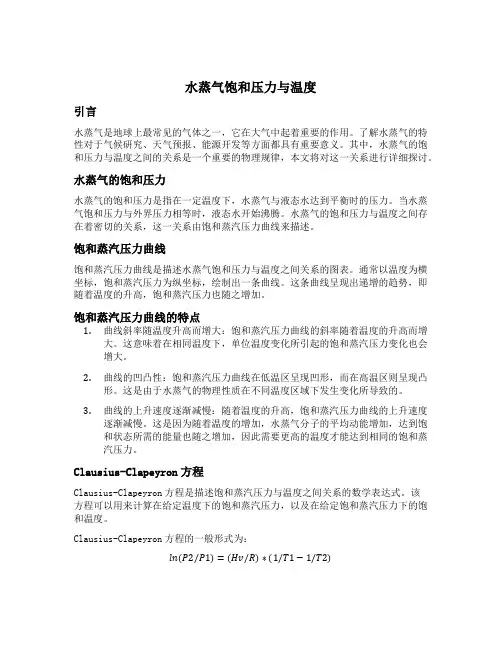

水蒸气饱和压力与温度引言水蒸气是地球上最常见的气体之一,它在大气中起着重要的作用。
了解水蒸气的特性对于气候研究、天气预报、能源开发等方面都具有重要意义。
其中,水蒸气的饱和压力与温度之间的关系是一个重要的物理规律,本文将对这一关系进行详细探讨。
水蒸气的饱和压力水蒸气的饱和压力是指在一定温度下,水蒸气与液态水达到平衡时的压力。
当水蒸气饱和压力与外界压力相等时,液态水开始沸腾。
水蒸气的饱和压力与温度之间存在着密切的关系,这一关系由饱和蒸汽压力曲线来描述。
饱和蒸汽压力曲线饱和蒸汽压力曲线是描述水蒸气饱和压力与温度之间关系的图表。
通常以温度为横坐标,饱和蒸汽压力为纵坐标,绘制出一条曲线。
这条曲线呈现出递增的趋势,即随着温度的升高,饱和蒸汽压力也随之增加。
饱和蒸汽压力曲线的特点1.曲线斜率随温度升高而增大:饱和蒸汽压力曲线的斜率随着温度的升高而增大。
这意味着在相同温度下,单位温度变化所引起的饱和蒸汽压力变化也会增大。
2.曲线的凹凸性:饱和蒸汽压力曲线在低温区呈现凹形,而在高温区则呈现凸形。
这是由于水蒸气的物理性质在不同温度区域下发生变化所导致的。
3.曲线的上升速度逐渐减慢:随着温度的升高,饱和蒸汽压力曲线的上升速度逐渐减慢。
这是因为随着温度的增加,水蒸气分子的平均动能增加,达到饱和状态所需的能量也随之增加,因此需要更高的温度才能达到相同的饱和蒸汽压力。
Clausius-Clapeyron方程Clausius-Clapeyron方程是描述饱和蒸汽压力与温度之间关系的数学表达式。
该方程可以用来计算在给定温度下的饱和蒸汽压力,以及在给定饱和蒸汽压力下的饱和温度。
Clausius-Clapeyron方程的一般形式为:ln(P2/P1)=(Hv/R)∗(1/T1−1/T2)其中,P1和P2分别表示两个不同温度下的饱和蒸汽压力,T1和T2分别表示对应的温度,Hv是水的蒸发潜热,R是气体常数。
应用举例通过饱和蒸汽压力与温度之间的关系,我们可以进行一些实际的应用。

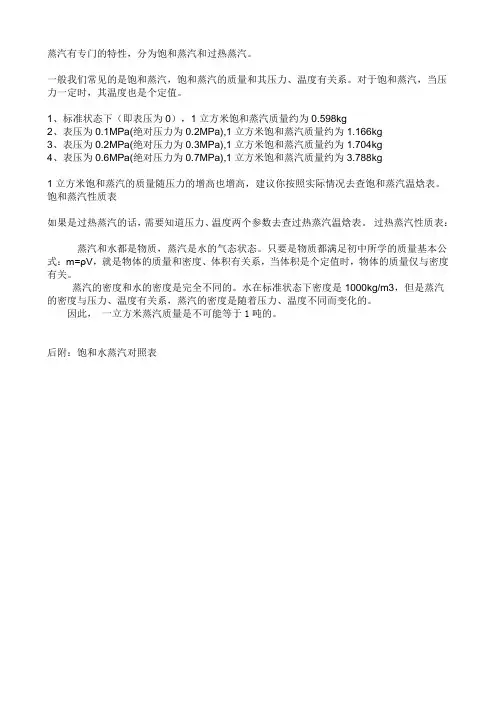

蒸汽有专门的特性,分为饱和蒸汽和过热蒸汽。
一般我们常见的是饱和蒸汽,饱和蒸汽的质量和其压力、温度有关系。
对于饱和蒸汽,当压力一定时,其温度也是个定值。
1、标准状态下(即表压为0),1立方米饱和蒸汽质量约为0.598kg
2、表压为0.1MPa(绝对压力为0.2MPa),1立方米饱和蒸汽质量约为1.166kg
3、表压为0.2MPa(绝对压力为0.3MPa),1立方米饱和蒸汽质量约为1.704kg
4、表压为0.6MPa(绝对压力为0.7MPa),1立方米饱和蒸汽质量约为3.788kg
1立方米饱和蒸汽的质量随压力的增高也增高,建议你按照实际情况去查饱和蒸汽温焓表。
饱和蒸汽性质表
如果是过热蒸汽的话,需要知道压力、温度两个参数去查过热蒸汽温焓表。
过热蒸汽性质表:
蒸汽和水都是物质,蒸汽是水的气态状态。
只要是物质都满足初中所学的质量基本公式:m=ρV,就是物体的质量和密度、体积有关系,当体积是个定值时,物体的质量仅与密度有关。
蒸汽的密度和水的密度是完全不同的。
水在标准状态下密度是1000kg/m3,但是蒸汽的密度与压力、温度有关系,蒸汽的密度是随着压力、温度不同而变化的。
因此,一立方米蒸汽质量是不可能等于1吨的。
后附:饱和水蒸汽对照表
克拉佩龙方程(Clapeyion):InPs=-(Dh/RT)+B Dh:水的摩尔蒸发热
R:气体通用常熟
T:温度
In:自然对数
B:克拉佩龙方程经验公式的截距。
饱和蒸汽温度与绝对压力对照表附图1:饱和蒸汽压力温度对照表饱和蒸汽温度压力对照表问题:饱和蒸汽温度与压力对照表说明:蒸汽是常用的换热介质,而温度控制是通过一定压力下的流量调节来实现的,希望大家建立一个基本的概念。
在热交热器或者其它需要蒸汽阀门的地方,大家在选型时经常会用到。
现将饱和蒸汽的温度与压力对照表整理,供大家参考!可以说对的,10公斤绝对大气压对应的饱和蒸汽温度就是179度,楼上的说的184度是10公斤表压(也就是压力表上指示的压力;压力表是从0开始记数的,而大气本身就有1公斤的压力,绝对大气压=表压+1),184度是11公斤绝对大气压下的饱和蒸汽对应温度。
这里都强调“饱和蒸汽”,因为还有“过热蒸汽”,过热蒸汽的温度是不于压力成对应关系的。
Antoine公式: ln(P)=【T在290~500K之间】P:MPaT:K我用这个公式算出来是T= 约179度.不知道对不对?请高手指教!《饱和蒸汽压力、温度对照表》制硝 2008-05-24 10:53:57 阅读16207 评论10 字号:大中小订阅加热室温度差=壳层压力(真空度)相应温度-加热室料液温度蒸汽过热度=蒸汽温度-饱和蒸汽压力相应温度压力单位非常的多,如果要全部写出来……呵呵,我还做不到,我至今也没都认识全,不过有很多很少使用。
主要还是学习国际单位和几个常用单位就可以了。
常用压力单位有:帕斯卡N/m2(Pa)千帕(kPa) 兆帕(MPa)巴(bar)毫巴(mbar)微巴(μbar)标准大气压(atm)磅力/英寸^2 lb/inch2(psi)工程大气压(kgf/cm2)托(Torr)=毫米汞柱(mmHg)英寸汞柱(inchHg)毫米水柱(mmH2O)达因/厘米2(dyn/cm2)换算关系:1兆帕(MPa)=1000000帕(Pa)1巴(bar)=1000毫巴(mbar)1毫巴(mbar)=1000微巴(μbar)=1000达因/厘米2(dyn/cm2)1托(Torr)=1毫米汞柱(mmHg)=帕(Pa)1工程大气压=1千克力/厘米2(kgf/cm2)1物理大气压=1标准大气压(atm)。
当液体在有限的密闭空间中蒸发时,液体分子通过液面进入上面空间,成为蒸汽分子.由于蒸汽分子处于紊乱的热运动之中,它们相互碰撞,并和容器壁以及液面发生碰撞,在和液面碰撞时,有的分子则被液体分子所吸引,而重新返回液体中成为液体分子。
开始蒸发时,进入空间的分子数目多于返回液体中分子的数目,随着蒸发的继续进行,空间蒸汽分子的密度不断增大,因而返回液体中的分子数目也增多.当单位时间内进入空间的分子数目与返回液体中的分子数目相等时,则蒸发与凝结处于动平衡状态,这时虽然蒸发和凝结仍在进行,但空间中蒸汽分子的密度不再增大,此时的状态称为饱和状态。
在饱和状态下的液体称为饱和液体,其蒸汽称为干饱和蒸汽(也称饱和蒸汽)。
饱和蒸汽与过热蒸汽的区别:饱和蒸汽压力与温度有一一对应关系,如已知饱和蒸汽压力为0.5MPa,则温度为158℃,反之,已知饱和蒸汽温度为180℃,则压力必为0。
9MPa,所以从压力与温度数据可以判断是否为饱和蒸汽、过热蒸汽.饱和蒸汽温度1mpa以下160~170度左右1mpa以上170~195度左右过热蒸汽在2mpa以上就400度左右。
饱和蒸汽温度压力对照表压力MPa 温度℃压力MPa温度℃压力MPa温度℃压力MPa温度℃0。
000 99。
5 0。
180 131.0 0.000 99。
5 -0.072 65。
0 0.005 101.0 0.185 131。
5 —0。
002 99.0 -0.074 64。
0 0.010 102.0 0.190 132.0 -0。
004 98。
5 -0.076 63.0 0。
015 103.5 0。
195 132.5 -0。
006 97.5 -0。
078 62.0 0。
020 104。
5 0.200 133.5 —0。
008 97.0 —0。
08 60.0 0。
025 105。
5 0。
210 134。
5 —0.010 96.5 —0。
081 59.0 0.030 107。
0 0.220 135.5 —0。
饱和蒸汽温度压力对照表可以说对的,10公斤绝对大气压对应的饱和蒸汽温度就是179度,楼上的说的184度是10公斤表压(也就是压力表上指示的压力;压力表是从0开始记数的,而大气本身就有1公斤的压力,绝对大气压=表压+1),184度是11公斤绝对大气压下的饱和蒸汽对应温度。
这里都强调“饱和蒸汽”,因为还有“过热蒸汽”,过热蒸汽的温度是不于压力成对应关系的。
Antoine公式: ln(P)=9.3876-3826.36/(T-45.47)【T在290~500K之间】P:MPaT:K我用这个公式算出来是T=452.77K 约179度.不知道对不对?请高手指教!《饱和蒸汽压力、温度对照表》制硝 2008-05-24 10:53:57 阅读16207 评论10 字号:大中小订阅加热室温度差=壳层压力(真空度)相应温度-加热室料液温度蒸汽过热度=蒸汽温度-饱和蒸汽压力相应温度压力单位非常的多,如果要全部写出来……呵呵,我还做不到,我至今也没都认识全,不过有很多很少使用。
主要还是学习国际单位和几个常用单位就可以了。
常用压力单位有:帕斯卡N/m2(Pa)千帕(kPa) 兆帕(MPa)巴(bar)毫巴(mbar)微巴(μbar)标准大气压(atm)磅力/英寸^2 lb/inch2(psi)工程大气压(kgf/cm2)托(Torr)=毫米汞柱(mmHg)英寸汞柱(inchHg)毫米水柱(mmH2O)达因/厘米2(dyn/cm2)换算关系:1兆帕(MPa)=1000000帕(Pa)1巴(bar)=1000毫巴(mbar)1毫巴(mbar)=1000微巴(μbar)=1000达因/厘米2(dyn/cm2) 1托(Torr)=1毫米汞柱(mmHg)=133.329帕(Pa)1工程大气压=1千克力/厘米2(kgf/cm2)1物理大气压=1标准大气压(atm)。
饱和水蒸汽的压力与温度的关系介绍温度℃水蒸气压力 MPa 相应真空度 MPa220.002640.09869240.002980.09835260.003360.09797280.003780.09755300.004240.09709320.004750.09658340.005320.09601360.005940.09539380.006620.09471400.007380.09395温度℃水蒸气压力 MPa 相应真空度 MPa420.008200.09313440.009100.09223460.010090.09124480.011160.09017500.012340.08899520.013610.08772540.015000.08633560.016510.08482580.018150.08318600.019920.08141温度℃水蒸气压力 MPa 相应真空度 MPa620.021840.07949640.023910.07742660.026150.07518680.028560.07277700.031160.07017720.033960.06737740.036960.06437760.040190.06114780.043650.05768800.047360.05397温度℃水蒸气压力 MPa 相应真空度 MPa820.051330.05000840.055570.04576860.060110.04122880.064950.03638900.070110.03122920.075610.02572940.081460.01987960.087690.01364980.094300.007031000.10133温度℃水蒸气压力 MPa1020.108781040.116681060.125041080.133901100.143271120.153161140.163621160.174651180.186281200.19854温度℃水蒸气压力 MPa1220.211451240.225041260.239331280.254351300.270131320.278311340.304071360.322291380.341381400.36138真空计算常用公式1、玻义尔定律体积V,压强P,P·V=常数(一定质量的气体,当温度不变时,气体的压强与气体的体积成反比。

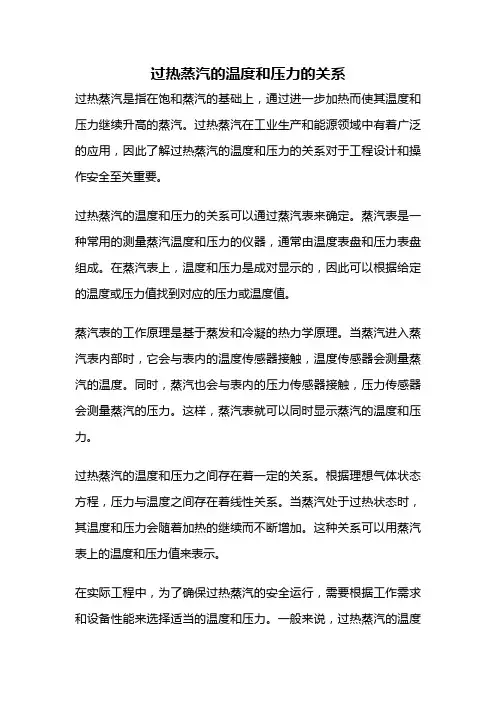

过热蒸汽的温度和压力的关系过热蒸汽是指在饱和蒸汽的基础上,通过进一步加热而使其温度和压力继续升高的蒸汽。
过热蒸汽在工业生产和能源领域中有着广泛的应用,因此了解过热蒸汽的温度和压力的关系对于工程设计和操作安全至关重要。
过热蒸汽的温度和压力的关系可以通过蒸汽表来确定。
蒸汽表是一种常用的测量蒸汽温度和压力的仪器,通常由温度表盘和压力表盘组成。
在蒸汽表上,温度和压力是成对显示的,因此可以根据给定的温度或压力值找到对应的压力或温度值。
蒸汽表的工作原理是基于蒸发和冷凝的热力学原理。
当蒸汽进入蒸汽表内部时,它会与表内的温度传感器接触,温度传感器会测量蒸汽的温度。
同时,蒸汽也会与表内的压力传感器接触,压力传感器会测量蒸汽的压力。
这样,蒸汽表就可以同时显示蒸汽的温度和压力。
过热蒸汽的温度和压力之间存在着一定的关系。
根据理想气体状态方程,压力与温度之间存在着线性关系。
当蒸汽处于过热状态时,其温度和压力会随着加热的继续而不断增加。
这种关系可以用蒸汽表上的温度和压力值来表示。
在实际工程中,为了确保过热蒸汽的安全运行,需要根据工作需求和设备性能来选择适当的温度和压力。
一般来说,过热蒸汽的温度和压力越高,其对设备和管道的冲击和损害也越大。
因此,在设计和操作过程中需要合理控制过热蒸汽的温度和压力,避免超过设备和管道的承受能力。
过热蒸汽的温度和压力还受到其他因素的影响,如蒸汽的湿度、流量和质量等。
湿度是指蒸汽中所含有的水分的含量,过高的湿度会导致蒸汽中的水分凝结成水滴,对设备和管道造成腐蚀和损坏。
流量是指单位时间内通过管道的蒸汽量,过高的流量会增加设备和管道的负荷,增加运行风险。
质量是指蒸汽中所含有的杂质的含量,过高的杂质含量会影响设备和管道的正常运行。
过热蒸汽的温度和压力之间存在着一定的关系。
了解这种关系对于工程设计和操作安全至关重要。
通过蒸汽表可以准确测量过热蒸汽的温度和压力,并根据工作需求和设备性能选择合适的温度和压力。

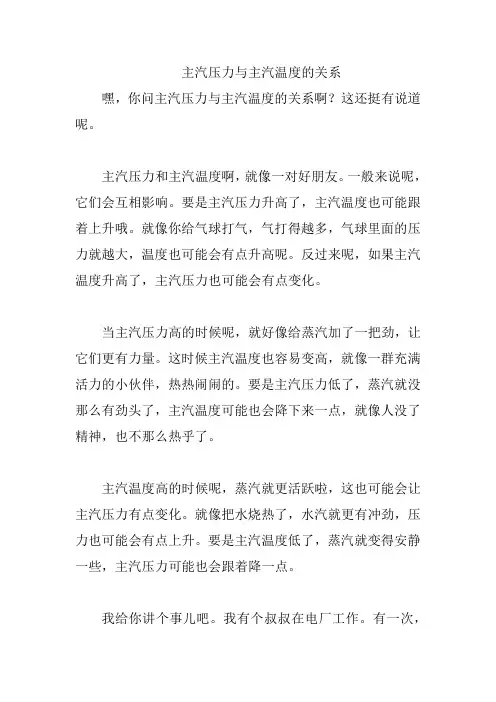

主汽压力与主汽温度的关系
嘿,你问主汽压力与主汽温度的关系啊?这还挺有说道呢。
主汽压力和主汽温度啊,就像一对好朋友。
一般来说呢,它们会互相影响。
要是主汽压力升高了,主汽温度也可能跟着上升哦。
就像你给气球打气,气打得越多,气球里面的压力就越大,温度也可能会有点升高呢。
反过来呢,如果主汽温度升高了,主汽压力也可能会有点变化。
当主汽压力高的时候呢,就好像给蒸汽加了一把劲,让它们更有力量。
这时候主汽温度也容易变高,就像一群充满活力的小伙伴,热热闹闹的。
要是主汽压力低了,蒸汽就没那么有劲头了,主汽温度可能也会降下来一点,就像人没了精神,也不那么热乎了。
主汽温度高的时候呢,蒸汽就更活跃啦,这也可能会让主汽压力有点变化。
就像把水烧热了,水汽就更有冲劲,压力也可能会有点上升。
要是主汽温度低了,蒸汽就变得安静一些,主汽压力可能也会跟着降一点。
我给你讲个事儿吧。
我有个叔叔在电厂工作。
有一次,
他们厂里的设备出了点问题,主汽压力和主汽温度都不太稳定。
大家赶紧想办法调整。
他们发现,当把主汽压力调整好的时候,主汽温度也慢慢稳定下来了。
反过来,调整主汽温度的时候,主汽压力也有了变化。
你看,主汽压力和主汽温度的关系可密切了呢。
所以啊,主汽压力和主汽温度相互影响。
在实际操作中,得注意它们的变化,让它们保持在合适的范围内。
加油!。

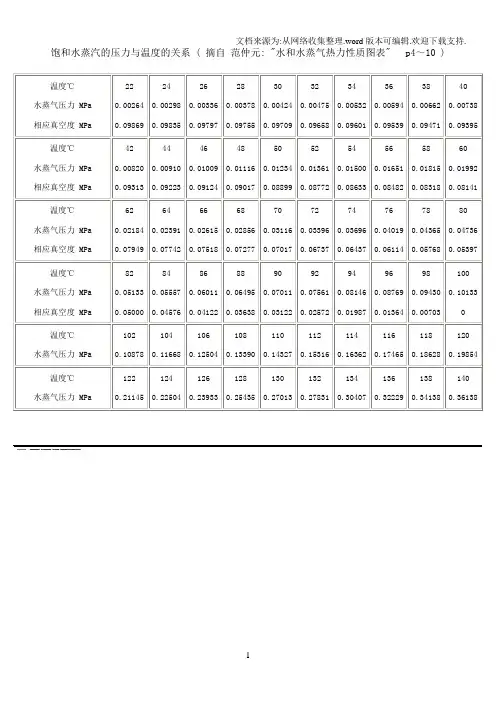

饱和水蒸汽的压力与温度的关系 ( 摘自范仲元: "水和水蒸气热力性质图表" p4~10 )温度℃水蒸气压力 MPa 相应真空度 MPa220.002640.09869240.002980.09835260.003360.09797280.003780.09755300.004240.09709320.004750.09658340.005320.09601360.005940.09539380.006620.09471400.007380.09395温度℃水蒸气压力 MPa 相应真空度 MPa420.008200.09313440.009100.09223460.010090.09124480.011160.09017500.012340.08899520.013610.08772540.015000.08633560.016510.08482580.018150.08318600.019920.08141温度℃水蒸气压力 MPa 相应真空度 MPa620.021840.07949640.023910.07742660.026150.07518680.028560.07277700.031160.07017720.033960.06737740.036960.06437760.040190.06114780.043650.05768800.047360.05397温度℃水蒸气压力 MPa 相应真空度 MPa820.051330.05000840.055570.04576860.060110.04122880.064950.03638900.070110.03122920.075610.02572940.081460.01987960.087690.01364980.094300.007031000.10133温度℃水蒸气压力 MPa1020.108781040.116681060.125041080.133901100.143271120.153161140.163621160.174651180.186281200.19854温度℃水蒸气压力 MPa1220.211451240.225041260.239331280.254351300.270131320.278311340.304071360.322291380.341381400.36138真空计算常用公式1、玻义尔定律体积V,压强P,P·V=常数(一定质量的气体,当温度不变时,气体的压强与气体的体积成反比。
第4章饱和蒸汽压力和温度关系实验水蒸汽是人类在热机中应用最早的工质。
虽然以后也应用燃气和其它工质,由于水蒸汽具有易于获得、有适宜的热力参数和不会污染环境等优点,至今仍是工业上广泛应用的的主要工质。
他的物理性质较理想气体复杂的多,不能用简单的数学式来表达。
本实验通过研究饱和蒸汽的压力与温度的关系加深对水蒸汽饱和状态的理解。
各种物质由液态转变为汽态的过程为汽化。
4.1实验目的(1)通过观察饱和蒸汽压力和温度的关系,加深对饱和状态的理解。
(2)通过试验数据的整理,掌握饱和蒸汽P-T关系图表的编制方法。
(3)学会温度计、压力表、调压器和大气压力计等仪表的使用方法。
4.2 实验装置蒸汽发生器、压力表、温度计、可控数显温度仪和电流表等,如图4.1。
4.3 实验方法与步骤(1)熟悉实验装置及使用仪表的工作原理和性能。
(2)将电功率调节器调节至电流表零位,然后接通电源。
(3)调节电功率调节器并缓慢逐渐加大电流,待蒸汽压力升至一定值时,将电流降低0.2安培左右保温,待工况稳定后迅速记录下水蒸气的压力和温度。
重复上述实验,在0~1.0MPa(表压)范围内实验不少于6次,且实验点应尽量分布均匀。
(4)实验完毕后,将调压指针旋回零位,并断开电源。
(6)记录室温和大气压力。
4.4 数据记录和整理(1)数据记录和计算实验次数饱和压力(MPa )饱和温度(℃) 误差备注压力表读数P ' 大气压力B 绝对压力B P P +'= 温度计读数t ' 理论值tt t t '-=∆(℃)%100⨯∆tt(%) 1 23 4 5 6(2)绘制P-t 关系曲线将实验结果点在坐标上,清除偏离点,绘制曲线。
图4.1 饱和蒸汽温度、压力关系实验装置 1-压力表;2-排气阀;3-缓冲器;4-可视玻璃及蒸汽发生器;5-电源开关;6-电功率调节器;7-温度计;8-可控数显温度仪;9-电流表(3)总结经验公式将实验曲线绘制在双对数坐标纸上,则基本呈一条直线,故饱和水蒸汽压力和温度的关系式可近似整理成下列经验公式:4100Pt图4.3 饱和蒸汽压力和温度的关系对数曲线(4)误差分析根据实验值与理论值进行比较,计算绝对误差与相对误差,分析产生误差的原因。

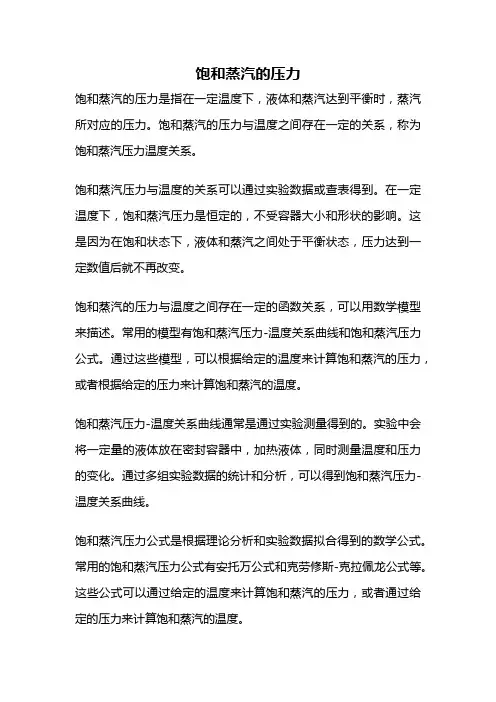

饱和蒸汽的压力饱和蒸汽的压力是指在一定温度下,液体和蒸汽达到平衡时,蒸汽所对应的压力。
饱和蒸汽的压力与温度之间存在一定的关系,称为饱和蒸汽压力温度关系。
饱和蒸汽压力与温度的关系可以通过实验数据或查表得到。
在一定温度下,饱和蒸汽压力是恒定的,不受容器大小和形状的影响。
这是因为在饱和状态下,液体和蒸汽之间处于平衡状态,压力达到一定数值后就不再改变。
饱和蒸汽的压力与温度之间存在一定的函数关系,可以用数学模型来描述。
常用的模型有饱和蒸汽压力-温度关系曲线和饱和蒸汽压力公式。
通过这些模型,可以根据给定的温度来计算饱和蒸汽的压力,或者根据给定的压力来计算饱和蒸汽的温度。
饱和蒸汽压力-温度关系曲线通常是通过实验测量得到的。
实验中会将一定量的液体放在密封容器中,加热液体,同时测量温度和压力的变化。
通过多组实验数据的统计和分析,可以得到饱和蒸汽压力-温度关系曲线。
饱和蒸汽压力公式是根据理论分析和实验数据拟合得到的数学公式。
常用的饱和蒸汽压力公式有安托万公式和克劳修斯-克拉佩龙公式等。
这些公式可以通过给定的温度来计算饱和蒸汽的压力,或者通过给定的压力来计算饱和蒸汽的温度。
饱和蒸汽的压力对于热力学和工程领域的研究具有重要意义。
在热力学循环、蒸汽发生器、蒸汽涡轮机等系统中,饱和蒸汽的压力是关键参数之一。
了解饱和蒸汽压力与温度的关系,可以帮助我们设计和优化这些系统,提高能量转换效率。
总结起来,饱和蒸汽的压力是指在一定温度下,液体和蒸汽达到平衡时,蒸汽所对应的压力。
饱和蒸汽的压力与温度之间存在一定的函数关系,可以通过实验测量或数学模型得到。
饱和蒸汽的压力对于热力学和工程领域的研究具有重要意义。
深入研究饱和蒸汽的压力-温度关系,可以帮助我们更好地理解和应用蒸汽的特性。
饱和水蒸汽的压力与温度的关系 ( 摘自范仲元: "水和水蒸气热力性质图表" p4~10 )温度℃水蒸气压力 MPa 相应真空度 MPa220.002640.09869240.002980.09835260.003360.09797280.003780.09755300.004240.09709320.004750.09658340.005320.09601360.005940.09539380.006620.09471400.007380.09395温度℃水蒸气压力 MPa 相应真空度 MPa420.008200.09313440.009100.09223460.010090.09124480.011160.09017500.012340.08899520.013610.08772540.015000.08633560.016510.08482580.018150.08318600.019920.08141温度℃水蒸气压力 MPa 相应真空度 MPa620.021840.07949640.023910.07742660.026150.07518680.028560.07277700.031160.07017720.033960.06737740.036960.06437760.040190.06114780.043650.05768800.047360.05397温度℃水蒸气压力 MPa 相应真空度 MPa820.051330.05000840.055570.04576860.060110.04122880.064950.03638900.070110.03122920.075610.02572940.081460.01987960.087690.01364980.094300.007031000.10133温度℃水蒸气压力 MPa1020.108781040.116681060.125041080.133901100.143271120.153161140.163621160.174651180.186281200.19854温度℃水蒸气压力 MPa1220.211451240.225041260.239331280.254351300.270131320.278311340.304071360.322291380.341381400.36138真空计算常用公式1、玻义尔定律体积V,压强P,P·V=常数(一定质量的气体,当温度不变时,气体的压强与气体的体积成反比。
饱和蒸汽压力与温度国标
饱和蒸汽压力与温度之间的关系是由国际标准确定的。
根据国际标准,饱和蒸汽压力与温度之间存在着一种确定的函数关系,这种关系通常被称为饱和蒸汽压力-温度关系。
在大气压力下,水的饱和蒸汽压力与温度的关系是经过广泛研究和实验验证的。
根据国际标准,饱和蒸汽压力与温度之间的关系可以用公式或者表格来表示。
常见的公式包括Antoine方程和Wagner方程等,它们可以用来计算在给定温度下水的饱和蒸汽压力。
此外,国际标准还规定了一系列标准表格,其中列出了在不同温度下水的饱和蒸汽压力的数值。
此外,国际标准还规定了测量饱和蒸汽压力与温度的实验方法和标准条件,以确保各种实验结果的可比性和准确性。
这些标准条件通常包括大气压力、纯净水、稳定的温度控制等。
总之,根据国际标准,饱和蒸汽压力与温度之间的关系是经过严格规定和实验验证的,可以通过公式或者标准表格来确定,在工程和科学领域中具有重要的应用价值。
蒸汽压与温度的关系
蒸汽压与温度之间存在着正相关关系。
根据查理定律,当温度升高时,蒸汽分子的动能增加,分子间的平均距离增大,从而蒸汽压增加。
这是因为温度升高会导致液体内分子的平均动能增加,从而大部分分子能够克服液体表面的吸引力,从液相转变为气相,增大了气体分子的数量和速度,进而增加蒸汽压力。
蒸汽压与温度的关系可以用热力学公式来描述,即蒸汽压力等于液体的饱和蒸汽压力。
饱和蒸汽压力是指在特定温度下,液体与其蒸汽处于平衡状态时的压力,随着温度的升高,饱和蒸汽压力也会增加。
总之,蒸汽压与温度之间存在着正相关关系,温度升高会导致蒸汽压增加。

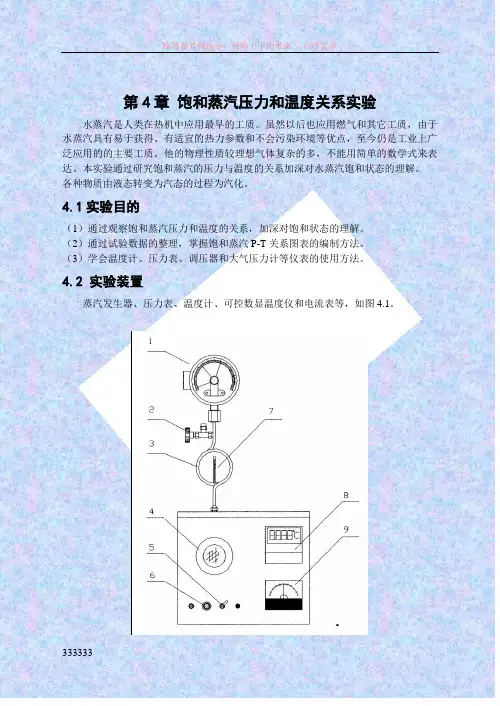

第4章饱和蒸汽压力和温度关系实验
水蒸汽是人类在热机中应用最早的工质。
虽然以后也应用燃气和其它工质,由于水蒸汽具有易于获得、有适宜的热力参数和不会污染环境等优点,至今仍是工业上广泛应用的的主要工质。
他的物理性质较理想气体复杂的多,不能用简单的数学式来表达。
本实验通过研究饱和蒸汽的压力与温度的关系加深对水蒸汽饱和状态的理解。
各种物质由液态转变为汽态的过程为汽化。
4.1实验目的
(1)通过观察饱和蒸汽压力和温度的关系,加深对饱和状态的理解。
(2)通过试验数据的整理,掌握饱和蒸汽P-T关系图表的编制方法。
(3)学会温度计、压力表、调压器和大气压力计等仪表的使用方法。
4.2 实验装置
蒸汽发生器、压力表、温度计、可控数显温度仪和电流表等,如图4.1。
图4.1 饱和蒸汽温度、压力关系实验装置
1-压力表;2-排气阀;3-缓冲器;4-可视玻璃及蒸汽发生器;5-电源开关;6-电功率
调节器;7-温度计;8-可控数显温度仪;9-电流表
33
4.3 实验方法与步骤
(1)熟悉实验装置及使用仪表的工作原理和性能。
(2)将电功率调节器调节至电流表零位,然后接通电源。
(3)调节电功率调节器并缓慢逐渐加大电流,待蒸汽压力升至一定值时,将电流降低0.2安培左右保温,待工况稳定后迅速记录下水蒸气的压力和温度。
重复上述实验,在0~1.0MPa(表压)范围内实验不少于6次,且实验点应尽量分布均匀。
(4)实验完毕后,将调压指针旋回零位,并断开电源。
(6)记录室温和大气压力。
4.4 数据记录和整理
(1)数据记录和计算
实验次数
饱和压力(MPa)
饱和温度
(℃)
误差
备注压力
表读
数P'
大气
压力
B
绝对压力
B
P
P+'
=
温度
计读
数t'
理论
值t
t
t
t'
-
=
∆
(℃)
%
100
⨯
∆
t
t
(%)
1
2
3
4
5
6
(2)绘制P-t关系曲线
将实验结果点在坐标上,清除偏离点,绘制曲线。
图4.2 饱和水蒸汽压力和温度的关系式
34
(3)总结经验公式
将实验曲线绘制在双对数坐标纸上,则基本呈一条直线,故饱和水蒸汽压力和温度的关系式可近似整理成下列经验公式:
4
t
100P
图4.3 饱和蒸汽压力和温度的关系对数曲线
(4)误差分析
根据实验值与理论值进行比较,计算绝对误差与相对误差,分析产生误差的原因。
4.5 注意事项
(1)实验装置通电后必须有专人看管。
(2)实验装置使用压力为1.0MPa(表压),切不可超压操作。
35。
