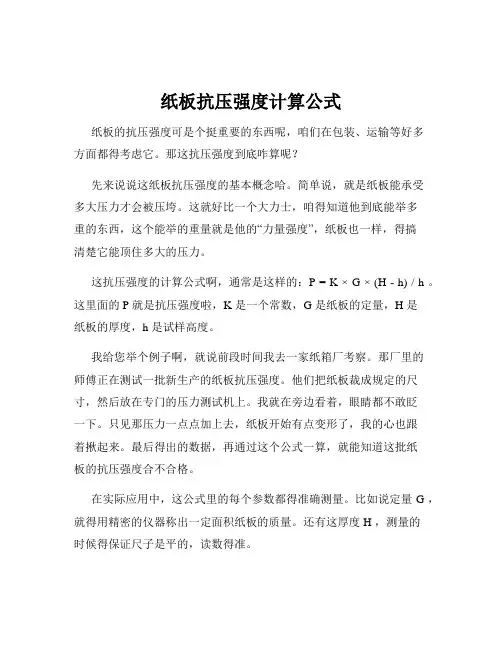

纸板抗压强度计算公式纸板的抗压强度可是个挺重要的东西呢,咱们在包装、运输等好多方面都得考虑它。
那这抗压强度到底咋算呢?先来说说这纸板抗压强度的基本概念哈。
简单说,就是纸板能承受多大压力才会被压垮。
这就好比一个大力士,咱得知道他到底能举多重的东西,这个能举的重量就是他的“力量强度”,纸板也一样,得搞清楚它能顶住多大的压力。
这抗压强度的计算公式啊,通常是这样的:P = K × G × (H - h) / h 。
这里面的 P 就是抗压强度啦,K 是一个常数,G 是纸板的定量,H 是纸板的厚度,h 是试样高度。
我给您举个例子啊,就说前段时间我去一家纸箱厂考察。
那厂里的师傅正在测试一批新生产的纸板抗压强度。
他们把纸板裁成规定的尺寸,然后放在专门的压力测试机上。
我就在旁边看着,眼睛都不敢眨一下。
只见那压力一点点加上去,纸板开始有点变形了,我的心也跟着揪起来。
最后得出的数据,再通过这个公式一算,就能知道这批纸板的抗压强度合不合格。
在实际应用中,这公式里的每个参数都得准确测量。
比如说定量 G ,就得用精密的仪器称出一定面积纸板的质量。
还有这厚度 H ,测量的时候得保证尺子是平的,读数得准。
而且啊,不同类型的纸板,这 K 值还不太一样。
比如说,瓦楞纸板和普通的卡纸,它们的 K 值就有差别。
这就要求我们在计算之前,得先搞清楚是啥样的纸板。
还有哦,环境因素也会对纸板抗压强度有影响。
像湿度大的时候,纸板可能就会变软,抗压强度就下降了。
总之呢,这纸板抗压强度计算公式虽然看着有点复杂,但只要咱认真测量、仔细计算,就能准确地知道纸板的抗压能力,保证咱们的包装够结实,运输够安全。
可不能小看了这公式,它在很多行业里都起着关键作用呢!。
1.基本概念环压强度:环形试样边缘受压直至压溃时所能承受的最大压缩力,以kN/m表示。
环压强度:R=F/152(F是试样压溃时读取的力值,单位N; 152是试样的长度,单位mm)相关概念:环压强度指数的概念:平均环压强度除以定量,以N·m/g表示。
环压指数:Rd=1000R/W(R表示环压强度,单位kN/m;W是试样的定量,单位g/m2)边压强度:一定宽度的瓦楞纸板试样,在单位长度上所能承受的压力,它是指承受平行于瓦楞方向压力的能力。
边压强度以N/m表示。
边压强度R=F×1000(换算单位)/L(R表示垂直边缘抗压强度,N/m;F表示最大压力,N;L表示试样长边的尺寸,mm)抗压强度:瓦楞纸箱在压力试验机均匀施加动态压力下至箱体破损的最大负荷及变形量2.三者之间的关系(1)环压强度是针对原纸而言的;边压强度是针对瓦楞纸板而言的;抗压强度则是针对整个瓦楞纸箱而言的;(2)原纸的环压强度决定瓦楞纸板的边压强度;而瓦楞纸板的边压强度决定了瓦楞纸箱的抗压强度;(3)可以由原纸的环压强度计算纸板的边压强度,用下面的公式:P m——瓦楞纸板边压强度(N/m);R1——外面纸环压强度(N/0.152m);R2——内面纸环压强度(N/0.152m);CMT——瓦楞芯平压强度(N/0.152m);(4)纸箱抗压强度的计算可以分为两类:一类根据瓦楞纸板原纸,即面纸和芯纸的测试强度来进行计算,另一类则直接根据瓦楞纸板的测试强度进行计算。
常用的公式有5个,可以根据不同的已知条件灵活运用着5个公式进行瓦楞纸板的配纸和瓦楞纸箱抗压强度的预测:①凯里卡特(K.Q.Kellicutt)公式a. 凯里卡特公式(主要针对0201型纸箱)P——瓦楞纸箱抗压强度(N);P x——瓦楞纸板原纸的综合环压强度(N/cm);aXz——瓦楞常数;Z——瓦楞纸箱周边长(cm);J——纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下R n——面纸环压强度测试值(N/0.152m)R mn——瓦楞芯纸环压强度测试值(N/0.152m)C——瓦楞收缩率,单瓦楞纸板的综合环压强度可由下式计算双瓦楞纸板的综合环压强度可由下式计算纸箱抗压强度公式中的15.2(cm)为测定原纸环压强度时的试样长度。
瓦楞纸箱抗压强度设计应知应会应知:马基(Makee)公式应会:凯利卡特(K.Q.Kellicutt)公式重点:凯利卡特简易公式,综合环压强度,环压强度,环压指数,瓦楞纸箱周边长,纸箱最大综合尺寸,堆码强度,抗压强度,耐破度一、马基(Makee)公式根据瓦楞纸板的边压强度(纵向)计算瓦楞纸板的抗压强度:BCT=K×ECT×(H×Z)1/2 (a)式中:BCT——纸箱的抗压强度(N)ECT——瓦楞纸板的边压强度(纵向)(N/m)H——瓦楞纸板的厚度(m)Z——瓦楞纸箱的周边长:(长+宽)×2 (m)K——常数,为5.87二、凯利卡特(K.Q.Kellicutt)公式根据瓦楞纸板的环压强度计算瓦楞纸箱的抗压强度。
P=P x×(4aX z/Z)2/3× Z × J (b)式中,P——纸箱的抗压强度(N)P x——瓦楞纸板的综合环压强度(N/cm)aX z——瓦楞常数Z——瓦楞纸箱的周边长:(长+宽)×2 (cm)J——纸箱常数其中,瓦楞纸板的综合环压强度计算公式如下:Px=(ΣRn + ΣCnRmn)/15.2 (c)式中,P x——瓦楞纸板的综合环压强度(N/cm)R n——内外面纸、夹芯纸的环压强度(N)R mn——瓦楞芯纸环压强度(N)C n——瓦楞的收缩率,即瓦楞芯纸原长度与面纸长度之比。
15.2——测试原纸的环压强度时的试样长度,cm。
对于单瓦楞纸板来说,则有公式(c)得到:Px=(R1 + R2 + RmCn)/15.2 (d)对于双对于单瓦楞纸板来说,则有公式(c)得到:Px=(R1 + R2 + R3 + Rm1Cn1 + Rm2Cn2)/15.2 (d)如以环压指数(N.m/g)计算Px则:Px=ΣγW+ΣγmWm式中,P x——瓦楞纸板的综合环压强度(N/m)γ——环压指数(N.m/g)W——定量(N.m/g)三、凯利卡特(K.Q.Kellicutt)简易公式对(c)式的常数项进行合并,可省去开平方计算。
瓦楞纸箱抗压强度计算公式点击次数:1040 发布时间:2009-2-13 10:26:47东莞市天瑞试验设备有限公司瓦楞纸箱抗压强度计算公式Audo look6.0下载纸箱抗压强度一类根据瓦楞纸板原纸,即面纸和芯纸的测试强度来进行计算,另一类则直接根据瓦楞纸板的测试强度进行计算。
①凯里卡特(K.Q.Kellicutt)公式a. 凯里卡特公式P——瓦楞纸箱抗压强度(N);Px——瓦楞纸板原纸的综合环压强度(N/cm);aXz——瓦楞常数;Z——瓦楞纸箱周边长(cm);J——纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下Rn——面纸环压强度测试值(N/0.152m)Rmn ——瓦楞芯纸环压强度测试值(N/0.152m)C——瓦楞收缩率,单瓦楞纸板来说双瓦楞纸板纸箱抗压强度公式中的15.2(cm)为测定原纸环压强度时的试样长度。
Z 值计算公式Z=2(L0+B)Z——纸箱周边长(cm);L0——纸箱长度外尺寸(cm)B0——纸箱宽度外尺寸(cm);a z X、J、C值可查表b.06 类纸箱抗压强度计算公式:P0201 ——0201 箱型用凯里卡特公式计算的抗压强度(N);a——箱型修正系数,凯里卡特公式,与实际测试值有一定差异,一般比测试值小5%。
②马丁荷尔特(Maltenfort)公式P——瓦楞纸箱抗压强度(N);CLT- O ——内、外面纸横向平压强度平均值(N/cm)。
③沃福(Wolf)公式Pm——瓦楞纸板边压强度(N/m)④马基(Makee)公式纸箱抗压强度Dx——瓦楞纸板纵向挺度(MN·m)Dy——瓦楞纸板横向挺度(MN·m)马基简易公式:包卷式纸箱抗压强度计算公式:PwA——包卷式纸箱抗压强度(N);Pm ——瓦楞纸板边压强度(N/m)a——常数b——常数纸箱抗压强度⑤APM 计算公式考虑箱面印刷对抗压强度的影响。
a——箱面分类系数;s——纸板强度系数。
⑥由原纸纸箱抗压强度计算纸板强度的公式Pm ——瓦楞纸板边压强度(N/m);R1——外面纸环压强度(N/0.152m);R2——内面纸环压强度(N/0.152m);CMT——瓦楞芯平压强度(N/0.152m)。
1,预定纸箱耐压强度纸箱要求有一定的耐压强度,是因为包装商品后在贮运过程中堆码在最低层的纸箱受到上部纸箱的压力,为了不至于压塌,必须具有合适的抗压强度,纸箱的耐压强度用下列公式计算:P=KW(n-1)式中P----纸箱耐压强度,NW----纸箱装货后重量,Nn----堆码层数K----堆码安全系数堆码层数n根据堆码高度H与单个纸箱高度h求出,n=H/h堆码安全系数根据货物堆码的层数来确定,国标规定:贮存期小于30d取K=1.6贮存期30d-100d取K=1.65贮存期大于100d取K=2.02,用纸箱抗压试验机进行测试,看单个纸箱是否能承受此压力3,堆码测试安全抗压力及堆码测试探讨抗压力是纸箱对持续均匀地施加压力,所达到的最大的抗压屈服值。
堆码(标准名称-静载荷堆码)是在一定的时间内(通常是24h),在纸箱包装上施加恒定的质量,纸箱产生的变形量、损坏情况是否符合要求。
我们可通过测试力值时间图直观了解它们的差异:公式的计算①安全抗压力P=K*G*(H/h-1)*9.8P……抗压力值N;K……劣变系数(安全抗压系数);G……单件包装毛重kg;H……堆叠高度m.;h……箱高m.贮存期小于30天30~100天100天以上备注劣变系数 1.6 1.65 2 出口纸箱通常是采用欧美的安全抗压系数3注:劣变系数(强度系数)K根据所装货物和贮存条件决定。
②堆码质量M0=K* (H/h-1)* M1M0……纸箱施加的堆码总质量kg㎏;K……劣变系数(同安全抗压系数);M1……单件包装毛重kg㎏;H……堆叠高度;H……箱高m.在确定纸箱抗压强度之前要对纸箱进行预处理瓦楞纸箱抗压强度的方法是将纸箱恒温湿处理后用纸箱抗压试验机测试;对于无测试设备的中小型厂,可以在纸箱上面盖一木板,然后在木板上堆放等量的重物,来大致确定纸箱抗压强度是否满足要求;纸箱抗压力、堆码测试是否符合要求必须明确两个标准:检验状态标准、物理指标标准。

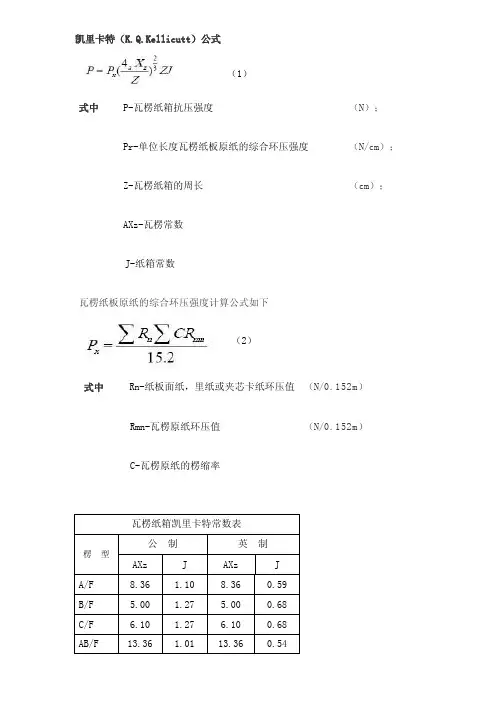

凯里卡特(K.Q.Kellicutt )公式
式中
P-瓦楞纸箱抗压强度
(N );
Pr-单位长度瓦楞纸板原纸的综合环压强度 (N/cm );
Z-瓦楞纸箱的周长
(cm );
AXz-瓦楞常数
J-纸箱常数
瓦楞纸板原纸的综合环压强度计算公式如下
式中 Rn-纸板面纸,里纸或夹芯卡纸环压值 (N/0.152m )
Rmn-瓦楞原纸环压值
(N/0.152m )
C-瓦楞原纸的楞缩率
(1)
(2)
凯里卡特简易公式
在公式(1)中
令(4*AXz/Z)2/3*Z*J =F
则P=Pr*F (3)式中F-凯里卡特简易常数
马基(Makee )公式
式中
P-瓦楞纸箱抗压强度
(N );
Pm-瓦楞纸板边压强度 (N );
Dx-瓦楞纸板纵向挺度 (MN/m ); Dy-瓦楞纸板横向挺度 (MN/m );
Z-瓦楞纸箱周长 (cm );
马基简易公式:
式中
P-瓦楞纸箱抗压强度
(N );
Pm-瓦楞纸板边压强度 (N );
Z-瓦楞纸箱周长 (cm );
(4)
(5)。
瓦楞纸箱抗压强度计算公式纸箱抗压强度国一类根据瓦楞纸板原纸,即面纸和芯纸的测试强度来进行计算,另一类则直接根据瓦楞纸板的测试强度进行计算。
a.凯里卡特公式P――瓦楞纸箱抗压强度(N ;Px――瓦楞纸板原纸的综合环压强度(N/cm);aXz ――瓦楞常数;Z 瓦楞纸箱周边长(cm);J 纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下Rn――面纸环压强度测试值(N/0.152m)Rmn ――瓦楞芯纸环压强度测试值(N/0.152m)C――瓦楞收缩率,单瓦楞纸板来说双瓦楞纸板F =百_鸟+尽+尽11匚+验口西纸箱抗压强度西公式中的15.2 (cm)为测定原纸环压强度时的试样长度Z值计算公式Z=2(L o+B)Z --- 纸箱周边长(cm);L o 纸箱长度外尺寸(cm)B o——纸箱宽度外尺寸(cm);a z X、J、C值^可查表b.06类纸箱抗压强度计算公式:+^)-1050P06类纸箱抗!弋强度(K):P L——主体箱板抗用强度(N);P B——端板杭压强度(N儿垃旳—与主体箱板同村质血01纸箱抗压强度(NhJJ201* ---- 与端板同材质0201纸箱抗压强度(Nhd.包卷式纸箱抗压强度计兒公式耳z =局0】0 ■ 6 x 1.6乌习血卷式纸箱抗压强度(NhA MI——用凯里卡特公式讣算的0201纸箱抗压强度(N);F1< 度:mniW坷——猷箱宽度外尺扌(nun>ce.直他箱型抗压强度订算部分箱型可按F式讣算P=召珞Mp一览他稿型抗床强度(X):P0201 ―― 0201箱型用凯里卡特公式计算的抗压强度(N);a ――箱型修正系数,凯里卡特公式,与实际测试值有一定差异,一般比测试值小5%。
②马丁荷尔特(Maltenfort )公式^ = 10.22^ + 21,0^-3.7/^ + ^(C£r-0) + 6P――瓦楞纸箱抗压强度(N);CLT- O ――内、外面纸横向平压强度平均值(N/cm)。
瓦楞纸箱抗压强度计算中凯里卡特公式的应用:瓦楞纸箱抗压强度的计算公式很多:常用的有凯里卡特(K.Q.Kellicutt)公式、马丁荷尔特(Maltenfort)公式、沃福(Wolf)公式、马基(Makee)公式、澳大利亚APM公司计算公式,等等。
其中,凯里卡特公式常被应用于0201型瓦楞纸箱抗压强度的计算。
凯里卡特公式表达式:美国的凯里卡特根据瓦楞纸箱的边压强度和周长提出了计算纸箱抗压强度的公式BCT=ECT×(4aXz/Z)2/3×Z×J式中BCT——瓦楞纸箱的抗压强度(lb)ECT——瓦楞纸板的边压强度(lb/in)Z ——瓦楞纸箱的周长(lb)aXz——瓦楞常数J ——纸箱常数相应的瓦楞纸箱常数见表1。
倘若知道瓦楞纸箱的外尺寸和楞型,可根据瓦楞纸板的边压强度ECT推测瓦楞纸箱的抗压强度BCT,或者根据瓦楞纸箱的抗压强度BCT推测瓦楞纸板的边压强度ECT。
例如,29英寸彩电包装纸箱采用AB型瓦楞纸板Ø 纸箱外尺寸为904×644×743mm;Ø 毛重G=48Kg;Ø 经多次使用修正确定安全系数为K=6.5;Ø 堆码层数为N=300/74.3=4(堆码限高为3米, 堆码层数取整数);因为1磅(lb)=0.454千克(Kg)=4.453牛顿(N),1英寸(in)=2.54厘米(cm),所以空箱抗压强度为:BCT=KG(N−1)=6.5×48×9.81×(4-1)=9182.16(N)=2061.67(lb)因为瓦楞纸箱的周长Z=(90.4+64.4)×2=309.6(cm)=121.89(in),瓦楞常数aXz=13.36,纸箱常数J=0.54,故瓦楞纸板的边压强度:ECT=BCT/【(4aXz/Z)2/3×Z×J】=2061.67/【(4×13.36 /121.89)2/3×121.89×0.54】=54.27(lb/in)=95.2(N/cm)=9520 (N/m)表1 瓦楞纸箱常数单位英制公制楞型aXz J aXz JA 8.36 0.59 8.36 1.10B 5.00 0.68 5.00 1.27C 6.10 0.68 6.10 1.27AA 16.72 0.50 16.72 0.94BB 10.00 0.58 10.00 1.08CC 12.20 0.59 12.20 1.09AB 13.36 0.54 13.36 1.01AC 14.46 0.55 14.46 1.02BC 11.10 0.58 11.10 1.08AAA 25.08 0.48 25.08 0.89BBB 15.00 0.55 15.00 1.02CCC 18.30 0.55 18.30 1.03AAB 21.72 0.50 21.72 0.93AAC 22.82 0.50 22.82 0.94ABB 18.36 0.53 18.36 0.98BBC 16.10 0.55 16.10 1.02ACC 20.56 0.53 20.56 0.98BCC 17.20 0.55 17.20 1.02ABC 19.46 0.53 19.46 0.98应用上述公式时,须将公制单位转化为英制单位,比较麻烦。
瓦楞纸箱空箱抗压强度P = K * G(n – 1)* 9.8其中: P –抗压力值,N;K –劣变系数(强度系数),见下表;G –单件包装毛重,kg;n–堆码层数其中堆码层数n是根据堆码高度H与单个瓦楞纸箱高度h求出的,其计算方法为:n=H/h(取整数)。
瓦楞纸箱抗压强度的计算公式很多,常用的有凯里卡特(K.Q.Kellicutt)公式、马丁荷尔特(Maltenfort)公式、沃福(Wolf)公式、马基(Makee)公式、澳大利亚APM公司计算公式,等等。
其中,凯里卡特公式常被应用于0201型瓦楞纸箱抗压强度的计算。
凯里卡特公式表达式美国的凯里卡特根据瓦楞纸箱的边压强度和周长提出了计算纸箱抗压强度的公式BCT=ECT×(4aXz/Z)2/3×Z×J式中BCT——瓦楞纸箱的抗压强度(lb)ECT——瓦楞纸板的边压强度(lb/in)Z ——瓦楞纸箱的周长(lb)AXz——瓦楞常数J ——纸箱常数相应的瓦楞纸箱常数见表1。
倘若知道瓦楞纸箱的外尺寸和楞型,可根据瓦楞纸板的边压强度ECT推测瓦楞纸箱的抗压强度BCT,或者根据瓦楞纸箱的抗压强度BCT推测瓦楞纸板的边压强度ECT。
例如,29英寸彩电包装纸箱采用AB型瓦楞纸板Ø 纸箱外尺寸为904×644×743mm;Ø 毛重G=48Kg;Ø 经多次使用修正确定安全系数为K=6.5;Ø 堆码层数为N=300/74.3=4(堆码限高为3米, 堆码层数取整数);因为1磅(lb)=0.454千克(Kg)=4.453牛顿(N),1英寸(in)=2.54厘米(cm),所以空箱抗压强度为BCT=KG(N−1)=6.5×48×9.81×(4-1)=9182.16(N)=2061.67(lb)因为瓦楞纸箱的周长Z=(90.4+64.4)×2=309.6(cm)=121.89(in),瓦楞常数aXz=13.36,纸箱常数J=0.54,故瓦楞纸板的边压强度ECT=BCT/【(4aXz/Z)2/3×Z×J】=2061.67/【(4×13.36 /121.89)2/3×121.89×0.54】=54.27(lb/in)=95.2(N/cm)=9520 (N/m)表1 瓦楞纸箱常数应用上述公式时,须将公制单位转化为英制单位,比较麻烦。
瓦楞纸箱抗压强度计算公式纸箱抗压强度一类根据瓦楞纸板原纸,即面纸和芯纸的测试强度来进行计算,另一类则直接根据瓦楞纸板的测试强度进行计算。
①凯里卡特(K.Q.Kellicutt)公式a. 凯里卡特公式P——瓦楞纸箱抗压强度(N);Px——瓦楞纸板原纸的综合环压强度(N/cm);aXz——瓦楞常数;Z——瓦楞纸箱周边长(cm);J——纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下Rn——面纸环压强度测试值(N/0.152m)Rmn ——瓦楞芯纸环压强度测试值(N/0.152m)C——瓦楞收缩率,单瓦楞纸板来说双瓦楞纸板纸箱抗压强度公式中的15.2(cm)为测定原纸环压强度时的试样长度。
Z 值计算公式Z=2(L0+B)Z——纸箱周边长(cm);L0——纸箱长度外尺寸(cm)B0——纸箱宽度外尺寸(cm);a z X、J、C值可查表b.06 类纸箱抗压强度计算公式:P0201 ——0201 箱型用凯里卡特公式计算的抗压强度(N);a——箱型修正系数,凯里卡特公式,与实际测试值有一定差异,一般比测试值小5%。
②马丁荷尔特(Maltenfort)公式P——瓦楞纸箱抗压强度(N);CLT- O ——内、外面纸横向平压强度平均值(N/cm)。
③沃福(Wolf)公式Pm——瓦楞纸板边压强度(N/m)④马基(Makee)公式纸箱抗压强度 Dx——瓦楞纸板纵向挺度(MN·m)Dy——瓦楞纸板横向挺度(MN·m)马基简易公式:包卷式纸箱抗压强度计算公式:PwA——包卷式纸箱抗压强度(N);Pm ——瓦楞纸板边压强度(N/m)a——常数b——常数纸箱抗压强度⑤APM 计算公式考虑箱面印刷对抗压强度的影响。
a——箱面分类系数;s——纸板强度系数。
⑥由原纸纸箱抗压强度计算纸板强度的公式Pm ——瓦楞纸板边压强度(N/m);R1——外面纸环压强度(N/0.152m);R2——内面纸环压强度(N/0.152m);CMT——瓦楞芯平压强度(N/0.152m)。
纸箱耐破、边压、环压、抗压、戳穿强度单位和计算公式1.耐破强度:BST(Bursting Strength Test)耐破强度是静态破裂强度,单位千帕(Kpa)。
耐破强度可由耐破强度测试仪测定。
瓦楞原纸和箱纸板等原料的耐破强度符合相关标准,瓦楞纸板的耐破强度可以由所用的原料推测得出,它等于各层箱纸板的耐破强度之和再乘以系数0.95,与瓦楞层无关。
例如,单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下:单瓦楞纸板(耐破强度)BST=(面纸BST+里纸BST)×0.95双瓦楞纸板(耐破强度)BST=(面纸BST+夹芯BST里纸BST)*0.95因为瓦楞纸板各层箱纸板之间有空隙,缓冲能力增加了,但是更容易被各个击破,所以上述公式中,各层箱纸板的耐破强度之和再乘以系数0.95得到的结果,才与实际情况相符。
耐破强度与瓦楞层无关,是因为:一方面,瓦楞层的耐破强度比箱纸板低得多,另一方面,由于耐破强度是静态耐破裂强度,瓦楞层的缓冲更大,从而大大降低其耐破强度,以至于可忽略不计。
推荐仪器:HK-201耐破强度测试仪2.边压强度ECT(Edge Crush Test of Corrugated Fiberboard)和环压强度RCT(Ring Crush Test)边压强度即瓦楞纸板的边缘压缩强度,单位牛/米(N/m)。
环压强度RCT主要是指箱板纸和瓦楞纸的横向压缩强度,单位牛/米(N/m)。
瓦楞纸板的边压强度与箱板纸和瓦楞纸的环压强度RCT有关,计算公式如下:单瓦楞纸板边压强度ECT=面纸RCT+里纸RCT+瓦楞纸RCT×楞率双瓦楞纸板边压强度ECT=面纸RCT+里纸RCT+夹芯纸RCT+*层瓦楞纸RCT×相应楞率+第二层瓦楞纸RCT×相应楞率%国外有一些包装科研机构通过大量研究工作,归纳出一系列的计算公式,芬兰一家包装科研机构做出了大量测试,得出的成果具有代表性,非常符合实际情况。
如何计算瓦楞纸箱24H抗压强度:P=KW(n-1)=KW(H/h-1)式中P----纸箱耐压强度,N W----纸箱装货后重量,Nn----堆码层数 K----堆码安全系数H---堆码高度 h---单个纸箱高度堆码层数n根据堆码高度H与单个纸箱高度h求出,n=H/h①堆码安全系数K根据货物的贮存期来确定,国标规定:贮存期小于30d取K= 贮存期30d-100d取K= 贮存期大于100d取K=②堆码安全系数K还可根据箱内所装货物:起到支撑作用的一般取值以上,不能起到支撑作用的取值以上。
如:L:480×B:310×H:280计算其空箱抗压强度。
⑴P=KW(n-1)=KW(H/h-1)=×20Kg××(1400÷280-1)=×20Kg××(5-1)= NL:480×B:310×H:140计算其空箱抗压强度。
⑵P=KW(n-1)=KW(H/h-1)=×15Kg××(1400÷140-1)=×15Kg××(10-1)= NP=KW(n-1)=KW(H/h-1)=×12Kg××(1480÷185-1)=×12Kg××(8-1)= NL:380×B:320×H:260计算其空箱抗压强度。
⑷P=KW(n-1)=KW(H/h-1)=2×10Kg××(1560÷260-1)=2×10Kg××(6-1)=980NL:380×B:280×H:460计算其空箱抗压强度。
⑸P=KW(n-1)=KW(H/h-1)=2×15Kg××(1840÷460-1)=2×15Kg××(4-1)=882NL:380×B:280×H:440计算其空箱抗压强度。
纸箱抗压强度试验机的标准与换算公式
GB/T4857.4、GB/T4857.3、纸箱压力试验、纸箱压力试验、纸箱压力试验
纸箱抗压强度试验机设计之初衷为测试纸箱之耐压强度,以防范因纸箱强度不够导致产品在使用、搬运、堆叠、仓储、运输过程中产品变形、损坏之不良现象发生。
适合标准:GB/T4857.4 GB/T4857.16 ISO2872、ASTM D642
计算纸箱抗压强度:纸箱要求有一定的耐压强度,是因为包装商品后在贮运过程中堆码在最低层的纸箱受到上部纸箱的压力,为了不至于压塌,必须具有合适的抗压强度,纸箱的耐压强度用下列公式计算:
P=KW(n-1)
式中P----纸箱耐压强度,N
W----纸箱装货后重量,N
n----堆码层数
K----堆码安全系数
堆码层数n根据堆码高度H与单个纸箱高度h求出,n=H/h
堆码安全系数根据货物堆码的层数来确定,国标规定:
贮存期小于30d取K=1.6
贮存期30d-100d取K=1.65
贮存期大于100d取K=2.0。
伸长系数及
纸板厚度
楞型A C B E
伸长系数(r) 1.53 1.42 1.4 1.32纸板厚度543 1.5
纸箱抗压强
度值修正表
印刷工艺单色印刷双色及三色印
刷
四色套印满版面实地
抗压强度调
整
-6~8%-10~15%-20%-30%
高度及长宽
比
>21~1.8 1.2~1.5
抗压强度调
整
-20%-8%最佳
开孔方式及位置侧唛各一通气孔两侧唛各一手
挽
正唛一手挽
抗压强度调
整
-10%-20%-30%模工工艺平压平啤切圆压平啤切圆压圆啤切抗压强度调
整
-5%-20%-25%
安全系数设
计参数表
温湿环境干燥阴凉环境温湿环境变化
较大货柜,走海运出口
抗压强度减
损率
10%30%60%
堆码时间不超过1个月1~2个月左右3个月以上抗压强度减
损率
15%30%40%
堆放方法角对角平行式整齐,箱角完
全不对齐
杂乱
抗压强度减
损率
5%20%30%
装卸流通情况一次多次装卸,撞
击较少
多次装卸,
撞击较多
抗压强度减
损率
10%20%50%
贴合剂用量
参数表
纸板类型A C B E 贴合剂用量
(g/m2)
15182025
边压(N/m)B=5.874* E*SQRT( T*C)
4842.8
5383.62Ed=(L1+L 2+L3+r×F+r1×F1)
160~2004049.64
160~2004199.64
250~2755676.07楞型C B 250~2755251.55伸长系数
(r)
1.42 1.4 300~3506726.07纸板厚度43
6301.55
350~7775.306
7201.932105g/602.5
8675.306115g/774.6
21502.23125g/988.3
19393.972150g/1326.5
18343.972125g950
140g14435
150g2000
250g2900
纸箱抗压强度推算公式
B=5.874*E*SQRT( T*C)
纸板边压强度的推算
Ed=(L1+L2+L3+r×F+r1×F1)
空箱抗压强度公式
P=G*(n-1) *K
安全系数计算公式
K=1/{(1-a)(1-b)(1-c)(1-d)(1-e)…}
原纸环压强度计算公式
R=F/152 (kN/m)
R d=1000R/W…………(Rd环压强度指数,W定量)
kgf
130
144
0 166 172 232
215
275 258 318 295 355 880 794 751。
