回弹法计算 JGJ 23-2011

(完整word版)JGJT23-2011新版回弹法检测混凝土强度作业指导书.doc

JGJ T 23-2011新版回弹法检测混凝土强度作业指导书吉林省宏运公路工程试验检测有限公司回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1吉林省宏运公路工程试验检测有限公司1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。

2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。

3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。

3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。

3.4 回弹仪有下列情况之一时应送检定单位检定。

a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。

d. 经常规保养后，钢砧率定值不合格。

e．遭受严重撞击或其他伤害。

3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。

弹击杆每旋转一次的率定平均值均符合80±2的要求。

2吉林省宏运公路工程试验检测有限公司4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。

5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

JGJ T 23-2011 回弹法检测混凝土强度作业指导书(钢筋混凝)

回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。

2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。

3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。

3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。

3.4 回弹仪有下列情况之一时应送检定单位检定。

a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。

d. 经常规保养后，钢砧率定值不合格。

e．遭受严重撞击或其他伤害。

3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。

弹击杆每旋转一次的率定平均值均符合80±2的要求。

4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。

5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

JGJT23-2011表B 泵送混凝土测区强度换算表

表B 泵送混凝土测区强度换算表
表B 泵送混凝土测区强度换算表
回弹法检测混凝土抗压强度技术规程JGJ/T23-2011
表B 泵送混凝土测区强度换算表
回弹法检测混凝土抗压强度技术规程JGJ/T23-2011 表B 泵送混凝土测区强度换算表
回弹法检测混凝土抗压强度技术规程JGJ/T23-2011 表B 泵送混凝土测区强度换算表
回弹法检测混凝土抗压强度技术规程JGJ/T23-2011 表B 泵送混凝土测区强度换算表
回弹法检测混凝土抗压强度技术规程JGJ/T23-2011 表B 泵送混凝土测区强度换算表
回弹法检测混凝土抗压强度技术规程JGJ/T23-2011 表B 泵送混凝土测区强度换算表。

回弹法推定混凝土强度

回弹法推定混凝土强度 Prepared on 22 November 2020回弹法推定混凝土强度工法编制人员：颜帅石松目次一、前言 (3)二、说明 (3)三、前期技术准备工作 (3)四、现场测量及数据收集工作 (4)五、数据处理及分析表格 (5)六、数据合格判定 (5)七、总结及注意事项分析 (6)八、附：数据分析处理表格 (6)回弹法推定混凝土强度工法一、前言用回弹法检测混凝土抗压强度，虽然检测精度不高，但是设备简单、操作方便、测试迅速，且不破坏混凝土的正常使用，故在现场直接测定中使用较多。

依据有效的实测数据和相关的技术规程，可快速推定相关部位混凝土抗压强度，数据分析过程是推定混凝土强度的重要步骤。

二、说明1、根据回弹法确定混凝土的抗压强度依据《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011。

2、回弹法确定混凝土强度的检测条件应于《回弹法检测混凝土抗压强度技术规程》上钻取的混凝土芯样或同条件试块对测区混凝土强度换算值进行修正。

3、技术规程说明：①符合下列条件的非泵送混凝土，测区强度应按本规程附录A进行强度换算。

②混凝土采用的水泥、砂浆、外加剂、掺合料、拌合用水符合国家现行有关标准；③采用普通成型工艺；④采用符合国家标准规定的模板；⑤蒸汽养护出池经自然养护7d以上，且混凝土表层为干燥状态；⑥自然养护且龄期为（14~1000）d；⑦抗压强度为（~）Mpa。

⑧4、回弹仪器的选定，可为数字式的，也可为指针直读式的。

回弹仪使用时的环境温度应为（-4~40）℃。

5、回弹值的计算方式以及混凝土强度的计算由回弹法检测混凝土抗压强度技术规程JGJ/T 23-2011确定（详见规程第5、7章）。

三、前期技术准备工作1. 采用回弹法检测混凝土强度时，宜具有下列资料：①工程名称，设计单位，施工单位；②构件名称、数量及混凝土类型、强度等级；③水泥安定性，外加剂、掺合料品种，混凝土配合比等；④施工模板、混凝土浇筑、养护情况及浇筑日期等；⑤必要的设计图纸和施工记录；⑥检测原因。

混凝土强度回弹检测标准(一)

混凝土强度回弹检测标准(一)混凝土强度回弹检测标准混凝土强度回弹检测是一种判断混凝土强度的非破坏性检测方法。

本文将介绍混凝土强度回弹检测标准。

GB/T 50315-2000《混凝土结构工程验收规范》GB/T 50315-2000《混凝土结构工程验收规范》是我国建筑行业中一个重要的规范标准，其中第10.4.5条规定：混凝土强度回弹法检测每个检测点的弹力取平均值作为该部位的混凝土强度。

《混凝土强度回弹测量技术规范》《混凝土强度回弹测量技术规范》是由建设部、中国建筑学会等单位联合编写的一份技术规范，其中规定了混凝土强度回弹检测的具体操作方法、仪器的选用等内容。

JGJ/T 23-2011《建筑混凝土强度检测规程》JGJ/T 23-2011《建筑混凝土强度检测规程》是我国针对建筑混凝土强度检测颁布的规程标准，其中第4.3.6条规定：混凝土强度回弹法检测应采用回弹仪检测，测试混凝土的强度等级为C15~C60。

结论综上所述，混凝土强度回弹检测在建筑行业中应用广泛，具有操作简便、速度快等优点。

熟悉相关的标准规范对准确测量混凝土强度、保证建筑结构的安全具有重要意义。

接下来，我们将介绍混凝土强度回弹检测的仪器选用、操作流程及注意事项等内容。

仪器选用混凝土强度回弹检测需要用到回弹仪。

选用回弹仪时，应注意以下几点：•回弹仪型号要符合GB/T50315-2000、《混凝土强度回弹测量技术规范》中的规定；•回弹仪的误差要小于或等于10%。

操作流程混凝土强度回弹检测的操作流程如下：1.准备：清理被测混凝土表面，涂上浅色油漆，用专业的尺子或钢丝绳划出测量点。

2.检测：按照规范要求，在每个测量点处进行3次回弹测试，将测得的弹性模量（就是回弹值）取平均值。

3.计算：将回弹值带入相应的标准曲线中，可得到混凝土抗压强度。

注意事项在混凝土强度回弹检测过程中，需要注意以下事项：1.检测时应选择干燥、坚实、表面平整、不开裂、不蜕化、无明显凹凸和杂物的混凝土表面进行测试。

JGJ T 23-2011版自动回弹法计算表,很好用的

2 39 34 40 40 34 41 35 38 41 40 39 37 41 38 38 40 38.9 0.0 38.9 38.9 39.3
3 36 35 32 36 44 40 42 38 40 38 37 34 34 39 37 38 37.4 0.0 37.4 37.4 36.3
4 42 41 42 46 38 47 40 45 34 40 38 42 40 41 40 40 40.8 0.0 40.8 40.8 43.3
5 42 42 42 38 41 41 40 41 40 38 43 42 41 40 39 41 40.9 0.0 40.9 40.9 43.5
6 40 42 46 33 33 43 41 38 40 41 40 42 39 41 42 40 40.6 0.0 40.6 40.6 42.8
7 37 34 32 37 41 36 34 31 38 41 40 41 41 41 39 41 38.4 0.0 38.4 38.4 38.3
5、泵送混凝土强度系直接根据方程f=0.034488R1.940010（-0.0173dm）计算,但根据JGJ/T 23-2011第4.4.1条规定，泵送混凝土仅能检测浇筑侧面，使用时应注意！
6、由于制作时间较短，难免有遗漏或者失误之处，如使用中发现问题，欢迎指正。
0.0
41.7 41.7 45.2Leabharlann 墩柱（05 110.0
3） 12
0.0
13
0.0
14
0.0
15
0.0
16
0.0
17
0.0
18
0.0
19
0.0
20
0.0
换算强度平均值 (MPa)

回弹方案

7A25-A28底腹板、D5-D8顶板、B13-B16底腹板箱梁回弹方案
宁波市机场路快速干道与杭甬高速互通立交工程项目部
2014年7月6日
一、编制依据
1、《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011
2、本工程设计箱梁结构图纸及混凝土设计强度
二、回弹构件
A25-A28底腹板、D5-D8顶板、B13-B16底腹板
三、回弹测区及点数
根据《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011规定每个构件不得少于10个测区，结合箱梁结构的受力模型，同时避开波纹管位置，底腹板回弹测区选在中间两个墩的支点处，顶板回填测区选在每跨跨中处，每个测区回弹16个点位。

A25-A28底腹板共回弹40个测区，具体测区布置图如下：
A26、A27两侧箱室内
B13-B16底腹板共回弹24个测区，具体测区布置图如下：
回弹测区
B14、B15底腹板
D5-D8顶板共回弹12个测区，具体测区布置图如下：
回弹测区
D5-D8顶板
施工单位：
监理单位：
设计单位：
建设单位：。

回弹法正算及反算表

说明 4、由于强度换算表、角度修正表、浇筑面修正表数据量较大，录入时可能会有错误，因此使用者如发现与规范不同处，可以自行更改；
5、泵送混凝土强度系直接根据方程f=0.034488R1.940010（-0.0173dm）计算,但根据JGJ/T 23-2011第4.4.1条规定，泵送混凝土仅能检测浇筑侧面，使用时应注意！
6、由于制作时间较短，难免有遗漏或者失误之处，如使用中发现问题，欢迎指正。
14
15
16
平均值
碳化深度(mm)
角度修正浇筑面修
值
正值
强度换算值 (MPa)
50 50 50
49.0
49.0 49.0 >60
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
换算强度平均值 (MPa)
/
换算强度最小值 (MPa)
>60 标准差(MPa)
/
测区数
0
强度推定值(MPa)
回弹法测混凝土抗压强度计算表
检测角度 (°)
构件名称
测区
1
0
12 10 10
选择检测浇筑面
34 10 10
侧面
56 10
是否泵送否
回弹值 789 100 100 100
编制：人间三月
使用规范
10 11 12 100 100 10
《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011
13
>60
1、本计算表采用《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-201否泵送可根据实际情况进行选择，其中检测角度为回弹仪和水平面的夹角，水平为0，向上为正，向下为负；

JGJ-T23-2011混凝土强度回弹检测自动计算表

12345678910111213143438363838363635403837363634393437343835383838383938363436323837343836383934383840363238383538354232403732363832383837333434323938353835393636383936363738343838353835373834393338343437343842313836423732373536383738353537383736403837363536383238373436373836353538373736374038363736383738343536384037343937383437323636373836.637.235.836.737.635.837.735.137.536.0////0.00.00.00.00.00.00.00.00.00.0////36.637.235.836.737.635.837.735.137.536.0////0.00.00.00.00.00.00.00.00.00.0////36.637.235.836.737.635.837.735.137.536.0////34.835.933.335.236.733.337.132.136.733.6////37.238.435.737.639.235.739.634.539.236.0////37.238.435.737.639.235.739.634.539.236.0////106%110%102%107%112%102%113%99%112%103%////批准审核试验记录计算最小值f c cu,minFcu,e=Mfccu-1.645SFccu98%37.3 1.834.534.3检查强度合格mfc cu =sfc cu =平均值m f c cu标准差sf c cu最大值f c cu,max强度推算值f cu,e达到设计等级%39.6当N>10组时f cu =35.0非泵送强度换算值泵送砼强度换算值混凝土强度推算值(f cu,e )的确定评定结果单个等级混凝土强度回弹值修正计算平均值检测角度修正系数检测角度修正结果浇注面修正系数浇注面修正结果121314151667891011 测点数弹击数12345混凝土输送方式K泵送浇注面R b a /R t a侧面修正值（Ra)测点个数n10混凝土强度等级F cuC35检测角度R ma 水平炭化深度d m0.0工程部位29#墩墩身回弹仪型号/编号检验依据JGJ/T23-2011施工单位中铁港航局工程名称跨临连高速、沭北运河特大桥试验日期2014年9月23日回弹法检测混凝土强度计算书建设单位报告编号报告日期。

回弹法检测混凝土JGJ23-2011

• 目前普遍应用于混凝土强度检测的中型回弹仪是一种指针直读的直射锤击式仪器，其构造如图所示。
• 仪器工作时，随着对回弹仪施压，弹击杆徐徐向机壳内推进，弹击拉簧被拉伸，使联接弹击拉簧的弹击锤获得恒定的冲击的能量e，当仪器水平状态工作时，其冲击能量e可由下式计算：
1 1 2 e E s l 0.785 75 2 / 1000 2.207 J 2 2
• ⑶机芯装配质量 • ①调零螺钉 • 调节尾盖上的调零螺钉，使得弹击锤脱钩的瞬间，指针块位于刻度尺上的“100‖处。该调零螺钉一旦调整好后，应紧固，不得松动。 • ②固定弹击拉簧 • 弹击拉簧的一端固定于拉簧座上，另一端固定于弹击锤上，拉簧座、拉簧和弹击锤形成一个整体称之为“三连件”。三连件安装于中心导杆后不得有歪斜偏心现象，否则会影响仪器的性能。
• ②弹击杆前端的球面半径 • 弹击杆前端的球面半径标准值r=25mm。随着r 的增大，在混凝土表面的回弹值相应增加，并且对于表面硬度较高的混凝土影响更大。这是因为，当弹击杆前端球面半径越大，则弹击杆的弹击端面越平，其作用于混凝土的单位面积越大，从而使得冲击能量作用于混凝土表面时混凝土产生的塑性变形越小而弹性变形越大，回弹值因此增大。 • 由于回弹仪弹击在钢砧上产生的主要是弹性变形，因此弹击杆前端球面半径的变化对钢砧率定值的影响较小。
• 保养 • 仪器使用完毕后，要及时清除伸出仪器外壳的弹击杆、刻度尺表面及外壳上的污垢和尘土，当测试次数较多、对测试值有怀疑时，应将仪器拆卸，并用清洗剂清洗机芯的主要零件及其内孔，然后在中心导杆上抹一层薄薄的钟表油，其他零部件不得抹油。要注意检查尾盖的调零螺丝有无松动，弹击拉簧前端是否钩入拉簧座的原孔位内，否则应送检定单位检定。

混凝土强度回弹计算JGJT23-2011

构件名称测区12345678910111213141516角度修正值角度修正后测试面修正值测试面修后达到设计强度百分比（%）100侧面#NUM!0.0#NUM!#NUM!#NUM!0.0200侧面#NUM!0.0#NUM!#NUM!#NUM!0.0300侧面#NUM!0.0#NUM!#NUM!#NUM!0.0400侧面#NUM!0.0#NUM!#NUM!#NUM!0.0500侧面#NUM!0.0#NUM!#NUM!#NUM!0.0600侧面#NUM!0.0#NUM!#NUM!#NUM!0.0700侧面#NUM!0.0#NUM!#NUM!#NUM!0.0800侧面#NUM!0.0#NUM!#NUM!#NUM!0.0900侧面#NUM!0.0#NUM!#NUM!#NUM!0.010侧面#NUM!0.0#NUM!#NUM!#NUM!0.0n=0Mpa #####Mpa C 300.00.00.0测试资质测试人员资格证号0.00.00.00.00.0选择混凝土种类率定值回弹仪型号编号泵送s c fcu =m c fcu =强度换算委托单位施工单位施工日期云卷云舒楼倾情制作工程名称委托编号回弹法测定混凝土强度原始记录记录编号检测依据JGJ/T23-2011修正后回弹值检测日期测试角度（度）测区强度值（MPa）f c cu，min =测试回弹值Ri说明Mpa 测强曲线类别Mpa编号29#DIV/0!0.0碳化深度(mm)回弹平均值测试面状况检测时环境温度（℃）其他#NUM!强度推定值fcu,e=回弹仪检定证号混凝土设计强度等级混凝土龄期（d）0.00.0。

混凝土回弹试验方法

混凝土回弹试验方法采用标准JGJT23-2011《回弹法检测混凝土抗压强度技术规程》仪器设备：回弹仪、酚酞溶液（1-2%酚酞溶于酒精）、碳化深度测量仪1.基本要求(1)自然养护或蒸汽养护出池后经自然养护7d以上，且混凝土表层为干燥状态；(2)龄期为14－1000d；(3)抗压强度为10~60MPa2.回弹仪要求使用超过2000次或有怀疑时率定。

回弹仪率定试验宜在干燥、室温为5~35℃的条件率定。

钢砧洛氏强度为60±2，取连续向下弹击三次的稳定回弹平均值。

弹击杆应分四次旋转，每次旋转宜为90°。

弹击杆每旋转一次的率定平均值应为80±2。

3.确定检测数量（一般用不到，基本是全部检测）按批检测，构件抽检数量不得少于同批构件总数的30%且测区数量不得少于10个。

大于30个时可调整。

4.确定测区(1)每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个。

(2)相邻两个测区的间距应该控制在2m以内，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m(3)测区应选在使用回弹仪处于水平方向检测混凝土浇筑侧面。

当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土浇筑表面或低面。

(4)测区宜选在构件的两个对称可测面上，也可选择在一个可测面上，且应均匀分布。

在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。

(5)测区的面积不宜大于0.04m²。

(6)检测面应为混凝土表面,并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面，必要时可以用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑。

5.回弹试验(1)检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面，缓慢施压，准确读数，快速复位。

(2)测点宜在测区范围内均匀分布，相邻两测点的净距不宜小于20mm，测点距外露钢筋、预埋件的距离不宜小于30mm。

【回弹法检测混凝土抗压强度技术规程】

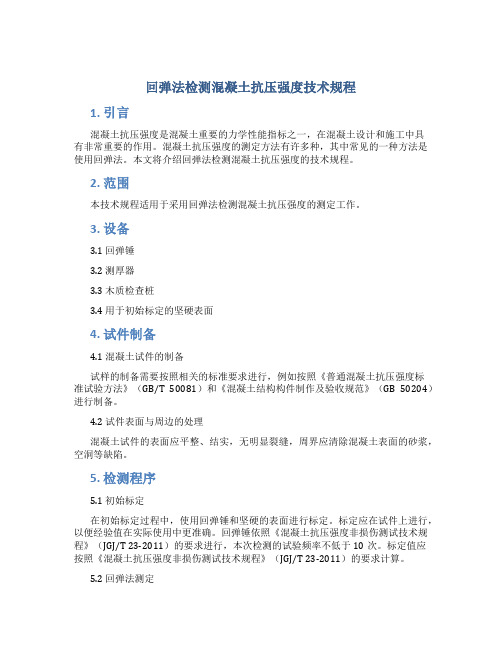

回弹法检测混凝土抗压强度技术规程1. 引言混凝土抗压强度是混凝土重要的力学性能指标之一，在混凝土设计和施工中具有非常重要的作用。

混凝土抗压强度的测定方法有许多种，其中常见的一种方法是使用回弹法。

本文将介绍回弹法检测混凝土抗压强度的技术规程。

2. 范围本技术规程适用于采用回弹法检测混凝土抗压强度的测定工作。

3. 设备3.1 回弹锤3.2 测厚器3.3 木质检查桩3.4 用于初始标定的坚硬表面4. 试件制备4.1 混凝土试件的制备试样的制备需要按照相关的标准要求进行，例如按照《普通混凝土抗压强度标准试验方法》（GB/T 50081）和《混凝土结构构件制作及验收规范》（GB 50204）进行制备。

4.2 试件表面与周边的处理混凝土试件的表面应平整、结实，无明显裂缝，周界应清除混凝土表面的砂浆，空洞等缺陷。

5. 检测程序5.1 初始标定在初始标定过程中，使用回弹锤和坚硬的表面进行标定。

标定应在试件上进行，以便经验值在实际使用中更准确。

回弹锤依照《混凝土抗压强度非损伤测试技术规程》（JGJ/T 23-2011）的要求进行，本次检测的试验频率不低于10次。

标定值应按照《混凝土抗压强度非损伤测试技术规程》（JGJ/T 23-2011）的要求计算。

5.2 回弹法测定在试件表面中央选定检测点，用测厚器测定其混凝土厚度，按照回弹法的要求，用回弹锤在检测点上进行击打。

每个点至少测试3次，取回弹值的平均值作为此点抗压强度值。

选择不同深度不同位置的点进行测试，随机地取至少在表面和底部的各5个点进行测试。

结果应按照对应深度进行校正和计算。

5.3 取样数量及判定依据混凝土抗压强度检测的取样数量、平均值的计算以及判定是否合格应按照《混凝土抗压强度非损伤测试技术规程》（JGJ/T 23-2011）的要求进行。

6. 防误措施在进行混凝土抗压强度检测时，应防止试样的边缘有明显的裂缝，坚实、平整、无明显裂缝、折边、裂纹的表面应志优先测试，测试数据优选平均值，如果数据离散程度大的时候，要进行多测并合理处理。
