人防图纸交图深度

防空地下室报审图纸目录联系人: 联系电话：防空地下室报审图纸目录防空地下室报审图纸目录说明一、面积指标1、应建防空地下室建筑面积：十层以上的建筑首层建筑面积＋九层以下的建筑地上总建筑面积×4％。

(裙楼外挑面积＝裙楼总建筑面积-(第１0层建筑面积×裙楼的层数）)2、防空地下室建筑面积:是指由防空地下室直接承受冲击波动荷载作用的构件所围成封闭空间的面积，即由防空地下室外墙、临空墙、防护密闭门(防爆波活门）门框墙、封堵墙、防护隔墙等形成的封闭空间面积，防空地下室口外通道、竖井、楼梯、风道等均不能计入防空地下室建筑面积。

3、人防有效面积(使用面积)：是指满足人员、设备使用的面积，数值为防空地下室建筑面积与结构面积之差。

4、人防掩蔽面积:是指供掩蔽人员、物资、车辆使用的人防有效面积。

其数值为人防有效面积减去下列各部分面积后的使用面积:（1）口部房间、防毒通道、密闭通道面积;（2）通风、给排水、供电、防化、通信等专业设备房间面积；（３）厕所、盥洗室、开水间等面积。

二、适用人防设计规范及标准1、《人民防空地下室设计规范》GB５0０３8－20０5２、《人民防空工程设计规范》GＢ50225-２0０53、《人民防空地下室设计防火规范》GB50098-98（2001年版)4、《人民防空工程防化设计规范》RFJ 1—9７5、《人民防空工程防护功能平战转换设计标准》RFJ １-1９9８三、人防标准图集1、ＦJ01～03 《防空地下室建筑设计》(2007年合订本)2、FG０1~05 《防空地下室结构设计》（20０7年合订本）３、０７FS０2 《防空地下室给排水设施安装》4、FK0１～0２《防空地下室通风设计》(20０7年合订本)5、ＦD01~02 《防空地下室电气设计》(２007年合订本）6、08FJ04 《防空地下室固定柴油电站》7、07FJ05 《防空地下室移动柴油电站》8、０８FＪ0６《防空地下室施工图设计深度要求及图样》9、05SFＪ０５ＳFＧ04 《防空地下室室外出入口部钢结构装配式防倒塌棚架建筑、结构设计》(2005年合订本）10、０5SFJ1０《人民防空地下室设计规范》图示——建筑专业11、05SFS１0 《人民防空地下室设计规范》图示——给排水专业12、05ＳFK10 《人民防空地下室设计规范》图示——通风专业1３、05ＳFD10 《人民防空地下室设计规范》图示——电气专业１4、《人民防空工程防护设备选用图集》RＦJ01-２00８。

人民防空工程施工图设计文件审查管理办法国人防〔2009〕282号印发《人民防空工程施工图设计文件审查管理办法》的通知各军区人民防空办公室，各省、自治区、直辖市人民防空办公室（民防局），中央直属机关、中央国家机关人民防空办公室：现将《人民防空工程施工图设计文件审查管理办法》印发你们,望结合实际,认真贯彻执行.二○○九年七月二十日人民防空工程施工图设计文件审查管理办法第一章总则第一条为规范人民防空工程施工图设计文件审查及其相关管理活动，确保人防工程建设质量，根据《中华人民共和国人民防空法》及国家有关法律、法规，制定本办法。

第二条从事人民防空工程（以下简称"人防工程")施工图设计文件审查及相关管理活动，应遵守本办法.第三条本规定所称人防工程，是指为保障战时人员与物资掩蔽、人防指挥、医疗救护等而单独修建的地下防护建筑（以下简称单建人防工程)，以及结合地面建筑修建的战时可用于防空的地下室(以下简称防空地下室）。

第四条人防工程施工图设计文件实行审查制度。

城市规划区内新建、改建、扩建和加固改造人防工程，其施工图设计文件必须按照国家规定进行审查。

其中，防空地下室施工图设计文件,只进行人防专项审查.第五条国家人防主管部门负责规定人防工程施工图审查机构的资格条件，认定全国范围内的人防工程施工图审查机构，并对全国人防工程施工图审查工作实施监督和管理.第二章资质资格管理第六条人防工程施工图设计文件审查实行资格认定制度.执业单位应当向国家人防主管部门申请资格,经审查合格后颁发资格证书。

没有取得人防工程施工图设计文件审查资格证书的执业单位，不得承接人防工程施工图设计文件审查业务。

第七条人防工程施工图设计文件审查机构应当具备下列条件:(一)甲级人防工程施工图设计文件审查机构1、注册资金不少于100万元。

2、有健全的技术管理和质量保证体系。

3、审查人员应当有良好的职业道德,具有15年以上所需专业设计工作经历；主持过不少于5项大型人防工程项目相应专业的设计;已实行执业注册制度的专业，审查人员应当具有一级注册建筑师、一级注册结构工程师或者设备注册工程师资格,未实行执业注册制度的专业，审查人员应当具有高级工程师技术职称。

国家人防办人民防空工程施工图设计文件审查暂行办法Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】国家人防办:人民防空工程施工图设计文件审查暂行办法来源：发布时间：2016-09-29 10:02:00第一条为加强人民防空工程勘察设计质量监督和管理，保护国家财产和人民生命安全，维护社会公众利益，做好人民防空工程施工图设计文件（以下简称施工图）审查工作，制定本办法。

第二条人民防空工程施工图审查，是人民防空主管部门对人民防空工程勘察设计质量监督和管理的重要环节，是人民防空工程建设必不可少的程序，人民防空工程建设有关各方必须认真贯彻执行。

第三条国家人民防空主管部门负责全国的人民防空工程施工图审查工作，省、自治区、直辖市人民防空主管部门和市人民防空主管部门负责本行政区域的人民防空工程施工图审查工作。

第四条人民防空工程施工图审查，应当坚持内行审查的原则。

由国家人民防空主管部门，省、自治区、直辖市人民防空主管部门和市人民防空主管部门依照本办法考核认定的设计审查人员，或者委托已取得施工图审查许可证的建设工程设计审查机构，具体实施。

第五条新建（改建、扩建）和加固改造的人民防空工程施工图均属审查范围，由建设单位按程序向人民防空主管部门申报。

结合地面建筑修建防空地下室的施工图审查，应当按照《人民防空工程建设管理规定》执行。

第六条人民防空工程施工图按工程类型和建设规模，实行分级审查。

大型项目由国家人民防空主管部门组织审查。

中、小型项目由省、自治区、直辖市人民防空主管部门组织审查。

零星项目由市人民防空主管部门组织审查。

第七条人民防空工程施工图审查的依据：（一）《人民防空工程战术技术要求》；（二）《中华人民共和国工程建设标准强制性条文》（人民防空工程部分）；（三）国家的法律、法规和标准、规范；（四）人民防空行业标准、规范；（五）其它有关规定。

第八条人民防空工程施工图审查的主要内容：（一）人民防空工程结构和防护安全性、可靠性审查，包括主体结构、防护能力、防护功能平战转换等是否符合有关规定；（二）是否符合消防、防水、抗浮、抗震、节能、环保、卫生等有关强制性标准、规范；（三）施工图是否按初步设计的审查意见进行调整和修改；（四）施工图是否达到规定的深度要求。

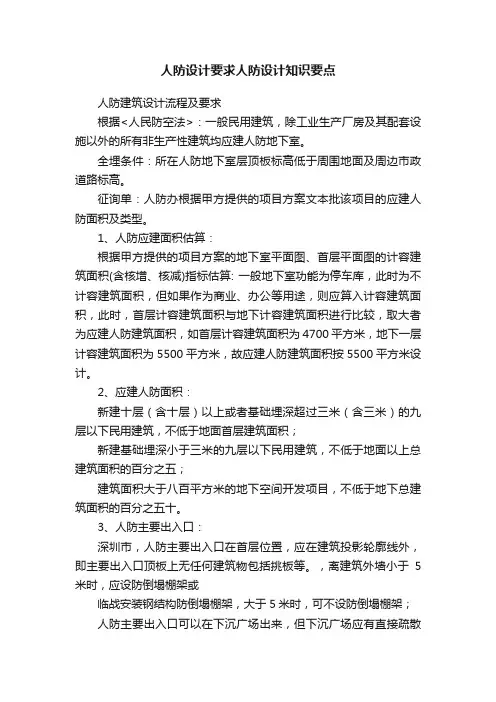

人防设计要求人防设计知识要点人防建筑设计流程及要求根据<人民防空法>：一般民用建筑，除工业生产厂房及其配套设施以外的所有非生产性建筑均应建人防地下室。

全埋条件：所在人防地下室层顶板标高低于周围地面及周边市政道路标高。

征询单：人防办根据甲方提供的项目方案文本批该项目的应建人防面积及类型。

1、人防应建面积估算：根据甲方提供的项目方案的地下室平面图、首层平面图的计容建筑面积(含核增、核减)指标估算: 一般地下室功能为停车库，此时为不计容建筑面积，但如果作为商业、办公等用途，则应算入计容建筑面积，此时，首层计容建筑面积与地下计容建筑面积进行比较，取大者为应建人防建筑面积，如首层计容建筑面积为4700平方米，地下一层计容建筑面积为5500平方米，故应建人防建筑面积按5500平方米设计。

2、应建人防面积：新建十层（含十层）以上或者基础埋深超过三米（含三米）的九层以下民用建筑，不低于地面首层建筑面积；新建基础埋深小于三米的九层以下民用建筑，不低于地面以上总建筑面积的百分之五；建筑面积大于八百平方米的地下空间开发项目，不低于地下总建筑面积的百分之五十。

3、人防主要出入口：深圳市，人防主要出入口在首层位置，应在建筑投影轮廓线外，即主要出入口顶板上无任何建筑物包括挑板等。

，离建筑外墙小于5米时，应设防倒塌棚架或临战安装钢结构防倒塌棚架，大于5米时，可不设防倒塌棚架；人防主要出入口可以在下沉广场出来，但下沉广场应有直接疏散至地面的台阶；为了减少人防主要出入口的数量，两个人防单元可以合用一个剪刀梯作为两个主要出入口；4、人防通风的三种形式：清洁通风（即平时）、隔绝通风(即战时物资库或刚战时短暂时间)、滤毒通风(处于战时需要通风)。

5、人防布局的设计：a、人防区设有若干防护单元：物资库防护单元≤4000m2，物资库抗爆单元≤2000m2；人员掩蔽所防护单元≤2000m2。

人员掩蔽所抗爆单元≤500。

（防护单元面积X0.75=掩蔽面积，掩蔽人数1人1 m2，疏散宽度100人0.3m，每个门最多疏散700人）b、人防面积大于5000m2，需设一个区域电站，一般300至500m2，区域电站净高应大于4米，净高不够就考虑降板。

1、人防工程布局要求：1）布局兼顾公平性。

人防工程属于公共服务设施的范畴，布局上需要考虑其对周边居民的公平性。

无论是附建式还是单建式人员掩蔽工程，其掩蔽功能的发挥都依赖于工程出入口的布置。

出入口位置应以所掩蔽人员听到警报后，十分钟内步行进入工程为标准（居民（含老人小孩）从其活动区域到人员掩蔽工程的口部距离在200米范围内）。

2）人防工程建设按照和地面建筑同期配建、同期规划、同期设计、同期施工的原则建设。

3）防空地下室距生产、储存易燃易爆物品厂房、库房的距离不应小于50m；距有害液体、重毒气体的贮罐不应小于1OOm。

2、初步设计方案图深度要求：1）人防地下室战时功能房间布局合理，功能齐全，设计选用的防护设备采用最新图集（RFJ01-2008）中的型号，不得采用非标门，非标门单独设计加工图纸。

2）平时用作储藏停车等用途的人防工程，按照消防要求设置有平时进、排风竖井，平时进凤、排风（烟）井按人防“设计注意事项”中的要求设计临战封堵。

3）地面一层平面图中标注人防战时通风竖井及主要出入口位置。

有条件设置通风井的必须设置风井，不得从楼梯间取风；战时排风竖井必须设置排风竖井。

4）复杂的工程口部和结构节点、临战封堵口等应补充局部详图。

5）机械停车装置无法临战转换，不应在人防区设置机械车位。

人防区停车位应标注平层停车。

6）防火分区和防护单元划分宜重叠设置，避免出现风管穿越人防单元间隔墙及临空墙的情况。

风管穿越临空墙，目前人防图集无临战封堵方案可选择。

7）对于多层地下室，①人防工程位于普通地下室上方的，应按照规范4.8.12条要求，对底层普通地下室的墙体和竖井孔口等采取防护密闭措施，底层普通地下室墙、柱按人防荷载考虑受力。

②顶板厚应满足防爆地漏的安装高度（≥300mm）。

8）一个项目分几期或者几个地块审批的，应该提供以前的项目人防审批意见，以校核该项目总体人防面积是否足够。

同时审核项目是否需要设置人防柴油电站，电站容量是否能满足要求。

XX市结合民用建筑修建防空地下室设计文件编制深度实施细则第一章总则第一条为保证我市结合民用建筑修建防空地下室（以下简称防空地下室）工程设计质量，加快报批速度，根据建设部《建筑工程设计文件编制深度规定》，结合我市的实际情况，特制定本实施细则。

第二条本实施细则适用于XX市行政区域内的防空地下室工程设计。

第三条防空地下室设计应遵循“平战结合”原则，符合《人民防空地下室设计规X》及XX市人防工程专项规划。

第四条防空地下室各阶段设计与项目设计同步进行，一般分初步设计、施工图设计两个阶段，各设计专业应协同处理好密闭、防护、口部设置、平战转换、设备安装等重要问题。

对大型和重要的防空地下室工程，在初步投计前，应进行方案优选；对小型工程可以方案设计代替初步设计。

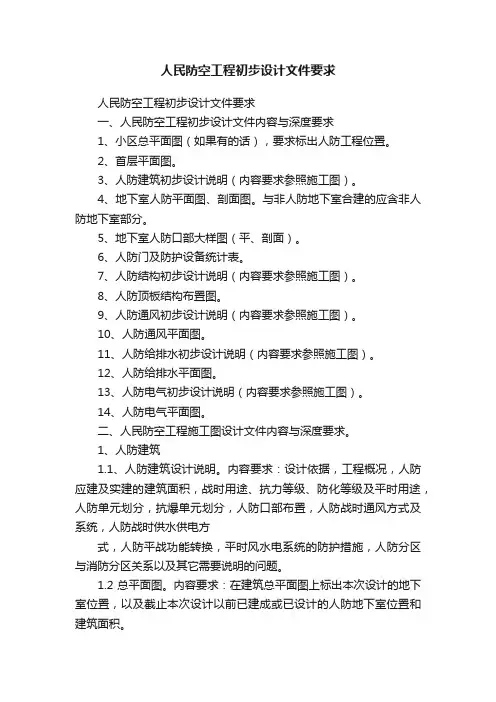

第五条各阶段设计文件的组成：（一）初步设计。

设计说明书（人防专篇）、设计图纸、主要设备及材料表。

（二）施工图设计。

设计说明书（人防专篇）、设计图纸、计算书、选用的标准设计、主要设备及材料表。

第二章建筑设计第六条防空地下室建筑方案图纸主要由总平面图、部面图（人防部分）和人防平面图组成。

（一）总平面图：总平面图除按地面建筑需要绘制的内容外，应标示人防主要出入口的位置、标高。

（二）剖面图：防空地下室工程必须绘制剖面图，标示出防空地下室埋深、复盖层厚度，与地面建筑等竖向关系。

（三）平面图：平战结合的防空地下室应在平时使用功能的平面图上绘出战时防护系统，单元划分，口部设计及主要使用房间（包括平时用途的设备房），标出主要轴线的尺寸，地下室标高等，标示出需要设置的伸缩缝、沉降缝、抗震缝的位置。

当绘制的方案平面图比例较小、无法清晰表示出人防防护系统时，应加绘局部（如口部）放大平面图。

第七条防空地下室建筑方案说明应载明下列内容：（一）设计依据。

（二）地下室的层数、标高、总面积、防空地下室设置层数、层高、埋深。

（三）防护等级、防护单元数、每个防护单元面积。

（四）平时用途和战时用途，战时出入口的数量与形式。

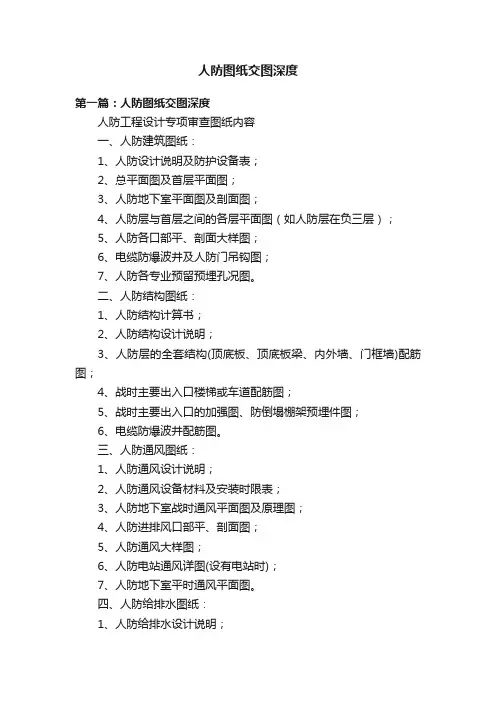

人防图纸交图深度第一篇：人防图纸交图深度人防工程设计专项审查图纸内容一、人防建筑图纸：1、人防设计说明及防护设备表；2、总平面图及首层平面图；3、人防地下室平面图及剖面图；4、人防层与首层之间的各层平面图（如人防层在负三层）；5、人防各口部平、剖面大样图；6、电缆防爆波井及人防门吊钩图；7、人防各专业预留预埋孔况图。

二、人防结构图纸：1、人防结构计算书；2、人防结构设计说明；3、人防层的全套结构(顶底板、顶底板梁、内外墙、门框墙)配筋图；4、战时主要出入口楼梯或车道配筋图；5、战时主要出入口的加强图、防倒塌棚架预埋件图；6、电缆防爆波井配筋图。

三、人防通风图纸：1、人防通风设计说明；2、人防通风设备材料及安装时限表；3、人防地下室战时通风平面图及原理图；4、人防进排风口部平、剖面图；5、人防通风大样图；6、人防电站通风详图(设有电站时)；7、人防地下室平时通风平面图。

四、人防给排水图纸：1、人防给排水设计说明；2、人防给排水设备材料及安装时限表；3、人防地下室战时给排水平面图及系统图；4、人防给排水大样图；5、人防地下室平时给排水平面图及系统图；6、人防地下室所在层的上一层平时给排水平面图；7、人防地下室平时消防(消火栓和喷淋)平面图及系统图。

五、人防电气图纸：1、人防电气设计说明；2、人防地下室战时电气平面图及系统图；3、人防电气设备材料及安装时限表；4、人防电气控制原理图；5、人防电气大样图；6、电站平面布置图、机电联络信号原理接线图(设有电站时)；7、人防地下室平时动力、照明及消防平面布置图。

第二篇：人防图纸会审湘质监统编图纸会审记录施2002－9交会审单位参加的负责人会审定稿，作为该记录的附件。

②会审议定事项即为会审纪要中需要或已议定内容的概要。

③该记录及附件（纪要）应打印、且文字规范，签字手续齐全。

嘉年华·北尚阳光地下室人防工程技术交底材料时间：2011年4月5日上午地点：嘉年华·北尚阳光地下室项目部会议室与会人员：嘉年华·北尚阳光地下室建设单位、监理单位、施工单位、设计单位及长沙市人防工程管理人员县人防办朱朱锦辉：首先，感谢建设单位及工程建设各方责任主体，对人防工作地重视。

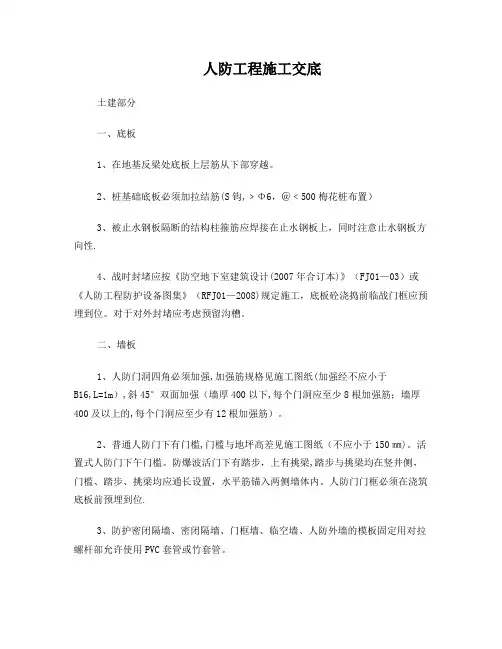

人防工程施工交底土建部分一、底板1、在地基反梁处底板上层筋从下部穿越。

2、桩基础底板必须加拉结筋(S钩,﹥Φ6，＠﹤500梅花桩布置）3、被止水钢板隔断的结构柱箍筋应焊接在止水钢板上，同时注意止水钢板方向性.4、战时封堵应按《防空地下室建筑设计(2007年合订本)》（FJ01—03）或《人防工程防护设备图集》（RFJ01—2008)规定施工，底板砼浇捣前临战门框应预埋到位。

对于对外封堵应考虑预留沟槽。

二、墙板1、人防门洞四角必须加强,加强筋规格见施工图纸(加强经不应小于B16,L=1m）,斜45°双面加强（墙厚400以下,每个门洞应至少8根加强筋；墙厚400及以上的,每个门洞应至少有12根加强筋）。

2、普通人防门下有门槛,门槛与地坪高差见施工图纸（不应小于150㎜)。

活置式人防门下午门槛。

防爆波活门下有踏步，上有挑梁,踏步与挑梁均在竖井侧，门槛、踏步、挑梁均应通长设置，水平筋锚入两侧墙体内。

人防门门框必须在浇筑底板前预埋到位.3、防护密闭隔墙、密闭隔墙、门框墙、临空墙、人防外墙的模板固定用对拉螺杆部允许使用PVC套管或竹套管。

4、人防门洞四周必须形成暗柱、暗梁,暗柱、暗梁箍筋最小采用B12,并不得采用圆钢.5、防空地下室的外墙、临空墙与顶板、底板交接处均承受较大的弯矩,按《防空地下室结构设计》（FG01-05，2007年合订本)中关于板筋各墙筋的连接的构造要求施工;防空地下室墙体为水平向受力，水平向德钢筋也须满足锚固长度要求。

6、被穿墙割断的墙板钢筋应点焊在该穿墙管件上，且穿墙管两侧四周需要加强。

7、墙板必须加拉结筋(S钩,≥Φ6，≤@500梅花桩布置)。

三、顶板1、设后浇带穿越人防顶板处应采用钢板加强,做法同止水钢板，δ=6㎜（有覆土层或上部结构时减至δ=3㎜）。

后浇带加强钢板宽度不作要求.2、采用桩基础是，顶板必须加拉结筋(S钩，≥Φ6，≤＠500梅花桩布置)。

3、在各人防门顶板相应位置预埋吊钩。

《人民防空地下室施工图设计文件审查要点》3.1强制性条件《人民防空地下室设计规范》GB50038-2005中第4.1."3、4."1.7、"4.9."1、4."11."7、4."11."17条，具体条文从略。

3.2基本规定3.2."1施工图设计文件编制深度1.施工图设计文件的编制深度应符合建筑部《建筑工程设计文件编制深度规定》的相关规定，并应满足国家建筑标准设计图集《防空地下室施工图设计深度要求及图样》08FJ06的要求；图纸表达应符合《房屋建筑制图统一标准》GB/T50001和《建筑结构制图标准》GB/T50105的规定。

2.战时各出入口、连通口、通风口，宜有比例不小于1：50的结构详图，主要表示防护密闭们、密闭门、防爆波活门门框墙位置及配筋，以及扩散室、临空墙、防护单元间隔墙等配筋。

3.采用平站转换设计的防空地下室，应提供转换部位、方法及具体实施措施的施工详图。

4.设计文件应提供本要点附录A中底A.2节规定的内容。

3.2."2设计依据1.防空地下室的防护类别、抗力级别等应与当地人防行政主管部门的批文一致。

2.设计采用的工程建设标准和设计中引用的其他标准（含国家建筑标准设计）应为有效版本。

3.设计采用的地基土的物理力学指标、抗浮设计水位等应与审查合格的《岩土工程勘察报告》一致。

3.2."3结构设计总说明每一项工程应编写一份结构设计总说明，对多子项工程宜编写统一的结构施工图设计总说明。

若防空地下室与其上部的地面建筑为同一个子项，可与地面建筑的结构设计总说明合写，也可专门列一小节，说明地面建筑设计总说明中未包含人防设计的内容。

申报防空地下室施工图设计文件技术性审查时，宜提供供审查使用的防空地下室结构设计总说明。

防空地下室结构设计总说明应包括以下内容。

1、工程概况，包括防空地下室的平时功能、战时功能，防护单元划分及各防护单元的抗力级别等。
