绝缘电阻测试仪操作使用一、绝缘电阻测试仪的基本构成1.高压发生器：负责产生高压电源，一般可调范围为0-1000V或0-5000V。
通常采用直流高压发生器输出稳定的直流高压。
2.计量电路：负责测量绝缘电阻值，通常采用微安表或数字表等。
绝缘电阻测试仪一般还具备计时、比对等功能。
3.数字显示器：用于显示测量结果，常见的有LCD液晶显示屏、LED 数码显示屏等。
二、绝缘电阻测试仪的操作使用步骤1.准备工作首先，将绝缘电阻测试仪连接到电源插座上，确保电源正常。
然后，检查仪器连接线路是否正确，避免短路或接线错误。
检查绝缘电阻测试仪的电压调节旋钮是否处于最低位置，避免误操作造成高压电压过大。
2.连接测试对象将绝缘电阻测试仪的测试线分别连接到待测电气设备或电缆的两个端口上。
一般情况下，红色测试线连接正极，黑色测试线连接负极。
3.设置测试参数根据实际需要，调整绝缘电阻测试仪的电压、计时等参数。
根据待测物体的绝缘特性，合理设定测试时长和测试电压。
4.开始测试确认测试参数设置正确后，按下测试按钮，绝缘电阻测试仪开始施加高压电压，并开始计时。
待计时结束后，仪器会自动停止输出高压。
5.读取测试结果测试结束后，将读数切换到绝缘电阻测量模式，观察数码或数字显示屏上的测量结果。
通常情况下，绝缘电阻测试仪会自动显示绝缘电阻值。
6.结果比对与评判将测得的绝缘电阻值与标准值进行比对，判断绝缘质量是否合格。
如果测得的绝缘电阻值较低或低于标准值，则说明绝缘质量较差，存在漏电等安全隐患。
7.安全操作在操作过程中，要注意保持仪器与待测设备或电缆的绝缘良好，避免任意短路或接触高压电源，以免造成人身伤害或设备损坏。
总结：通过以上的操作使用步骤，我们可以进行正确的绝缘电阻测试仪的操作使用。
在使用过程中，一定要注意安全，遵循操作规程，以确保测试结果的准确性和个人安全。
绝缘电阻测试仪在电气设备维护和质量检查中起到了重要的作用，帮助用户及时了解设备绝缘质量情况，预防漏电等安全隐患，确保电气设备的正常运行。
绝缘电阻测试仪的日常维护绝缘电阻测试仪是一种用于测试电器设备绝缘电阻的专业检测设备。
通常用于电工、电气维修、电力等领域。
在使用绝缘电阻测试仪时，需要进行日常维护和保养，以确保测试结果的准确性和设备的长期使用寿命。
1. 保持干燥绝缘电阻测试仪中存在大量的高压绝缘材料和灵敏的电子元件，因此需要保证设备始终处于干燥的环境中。
在使用完毕后，应将设备全部清洁干净，并在干燥的环境中存放。
对于长期不使用的设备，应注意对其进行封存，以避免潮气对设备的影响。
2. 检查电源电压绝缘电阻测试仪需要稳定的电力供应，以确保测试结果的准确性。
因此，使用前需要对电源电压进行检查，确保其符合设备的要求。
若电源电压偏离设备要求，应及时调整电源或使用电源稳压器。
3. 周期校准为确保绝缘电阻测试仪的测试结果准确可靠，需要对设备进行定期校准。
校准应在符合设备要求的、安全可靠的环境中进行。
校准的具体方法根据不同的设备型号和规格而有所不同，因此需要按照设备说明书的要求进行操作。
4. 清理绝缘电阻测试仪绝缘电阻测试仪每次使用后，应对设备外部进行清洁。
主要包括清洁仪器表面、插头连接口、电源线、测试线等。
使用时应避免对设备进行碰撞、扭曲、拉伸等操作，以免影响设备使用寿命。
5. 检查绝缘电阻测试仪的外观定期检查绝缘电阻测试仪的外观情况，检查设备表面是否存在变形、裂纹、破损等问题，以及设备内部是否存在积水、漏电、电容等情况。
如有发现异常情况，应及时维修更换。
6. 维修保养在绝缘电阻测试仪使用过程中，可能会出现电源线预备裂开、插头连接口松动、测试线绝缘老化等情况。
这时需要进行及时的维修保养，以恢复设备的正常使用。
结语绝缘电阻测试仪是一种用于测试电器设备绝缘电阻的专业检测设备，应用广泛。
在使用时，需要注意设备的日常维护和保养，以确保测试结果的准确性和设备的长期使用寿命。
同时，为了保证工作的安全和稳定，对设备的使用和维护必须按照设备说明书的要求进行。
绝缘电阻测量仪使用方法
绝缘电阻测量仪是一种用于测试电气设备绝缘性能的仪器。
它可以测量电气设备的绝缘电阻值、介质损耗角、极化指数等参数。
在使用绝缘电阻测量仪时，需要注意以下几点：
1. 仪器的接线
在使用绝缘电阻测量仪时，需要将被测设备与仪器进行接线。
具体接线方式应根据被测设备的类型和特点来确定。
一般情况下，被测设备应先断开电源，并将所有外部连接线拆除，然后将绝缘电阻测量仪的正负极分别与被测设备的两端相连。
2. 测试环境
在进行绝缘电阻测试时，需要注意测试环境的干燥程度和温度。
一般来说，测试环境越干燥温度越低，测试结果越准确。
因此，在进行测试前应确保测试环境干燥，并且尽可能避免在高温或潮湿的环境中进行测试。
3. 测试时间
在进行绝缘电阻测试时，需要控制好测试时间。
过长或过短的测试时
间都会对测试结果产生影响。
一般来说，测试时间应根据被测设备的
类型和特点来确定。
在进行测试前应先了解被测设备的绝缘性能特点，并根据其特点来确定测试时间。
4. 测试结果的判断
在进行绝缘电阻测试后，需要对测试结果进行判断。
一般来说，如果
测量结果符合标准要求，则被测设备的绝缘性能可以认为是正常的；
如果测量结果不符合标准要求，则需要进一步检查被测设备的绝缘性能，并采取相应的措施。
总之，使用绝缘电阻测量仪需要注意以上几点。
只有在正确使用仪器
并遵守相关规定的情况下，才能得到准确可靠的测试结果。
绝缘电阻测试仪的使用与调修绝缘电阻测试仪又称数字绝缘表。
主要用于高压或低压电气线路及电气设备的绝缘电阻测量。
携带方便，测量时不需要其他辅助设备，可直接从表盘读取读数。
使用前检查使用前的绝缘电阻测试仪。
先将其置于水平位置，打开末端按钮“E”和“1”，以额定转速120r∕min或150r∕min摇动手摇发电机，观察指针是否在无穷大（8）位置。
然后将“E"和“1”短接，在额定转速下用手摇动发电机，看指针是否指向零；同时检查发电机是否转动灵活，是否有抖动。
绝缘电阻测试仪的指针是否卡住。
采用首先，应根据测量对象及其额定电压。
使用合适的绝缘电阻测试仪。
即选用的绝缘电阻测试仪的额定电压须与被测电气设备或电路的工作电压相适应。
例：测量高压设备的绝缘电阻，不能使用额定电压低于500V的绝缘电阻测试仪。
此时的测量结果不能反映工作电压下的绝缘电阻。
因此，要注意不要使用电压过高的绝缘电阻测试。
测试仪测量低压电气设备的绝缘电阻，以防止其绝缘损坏。
同时，绝缘电阻测试仪的测量范围不应超过被测绝缘电阻的范围太多。
使用注意事项1、绝缘电阻的测量须在电气设备或电气线路断电的状态下进行。
尤其是电容较大的设备，须在完全放电后进行测量，以防触电。
2.为了得到准确的测量结果。
手动发电机需要在额定转速下工作一分钟才能读数。
3、在绝缘电阻测试仪停止转动且待测物未放电前，请勿用手触摸待测物的测量部位。
特别是在测试大电容设备时,须将被测对象短路并对地放电。
然后停止转动绝缘电阻测试仪,防止电容器放电损坏绝缘电阻测试仪。
常见故隙及维修1.终端按钮“E”和“1”打开，摇动发生器的指针不能指向“a”。
首先拆下手柄并拧下紧固螺钉。
用烙铁焊接发电机弹簧引线。
将测量机构与发生器分开。
1、检查测量机构：测量机构.主要由交叉线圈（以ZC25型仪表为例）、导丝、电压、电流同路电阻等组成。
①首先观察导丝是否变形。
由于导丝的变形，残余扭矩增加。
特别是在“8”附近，由于磁场较弱，定位力矩小，容易出现误差。
绝缘电阻测试仪使用指南绝缘电阻测试仪是一种广泛应用于电力行业和电气设备维护的仪器，用于检测电气设备的绝缘状态，以确保设备的安全运行。
本文将为您提供绝缘电阻测试仪的使用指南，帮助您正确操作和理解测试仪的功能。
1. 仪器概述绝缘电阻测试仪是一种便携式仪器，通常由主机、测试线缆、夹具和电池等部分组成。
主机用于控制和显示测试结果，测试线缆用于连接主机与待测设备，夹具用于夹持测试线缆与设备接触点，电池则提供仪器的供电。
2. 操作步骤（1）准备工作在操作绝缘电阻测试仪之前，确保待测设备已经断电，并且没有其他的人员接触设备。
（2）连接测试线缆将测试线缆的两个端口分别连接到主机的输出端口和夹具端口。
确保连接牢固可靠，避免接触不良或者松脱。
（3）连接夹具将夹具的两个夹持端分别夹持住设备的接触点，确保夹持紧密并且接触良好。
夹持时要注意安全，避免触电等危险情况。
（4）启动测试仪按下主机上的电源按钮，启动测试仪。
在仪器启动后，屏幕上会显示当前的操作界面。
（5）选择测试模式根据待测设备的特点和测试要求，选择合适的测试模式。
绝缘电阻测试仪通常提供直流电压试验和交流电压试验两种模式，使用者可以根据需要进行选择。
（6）进行测试在选择好测试模式后，按下“开始测试”按钮，开始进行绝缘电阻测试。
测试仪会向待测设备施加相应的电压，并测量设备的绝缘电阻值。
测试过程中，测试仪会显示测试结果并记录在内部存储器中。
（7）分析测试结果测试完成后，可以在仪器的屏幕上查看测试结果。
根据测试结果，判断设备的绝缘状态是否符合要求。
通常情况下，绝缘电阻值越大，表示设备的绝缘状态越好。
（8）操作结束测试完成后，按下主机上的电源按钮，关闭测试仪。
断开测试线缆和夹具，收拾整理仪器，并存放在干燥、通风的地方。
3. 注意事项（1）安全第一：在操作绝缘电阻测试仪时，要注意安全，避免触电等危险情况发生。
应严格按照操作步骤进行，确保仪器和设备处于安全状态。
（2）正确接线：在连接测试线缆和夹具时，要注意接线的正确性，避免接触不良或者接错线导致测试结果的不准确。
绝缘电阻测试仪的介绍及使用它是一种用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等绝缘电阻的专门仪器，图1。
图1绝缘电阻测试仪（一）、应用范围检测相线与设备接地线之间的电阻，判断绝缘程度。
在消防监督检查工作中一般用于测量导线的对地绝缘电阻。
导线的绝缘皮无论是聚氯乙烯塑料还是橡胶层，随着使用时间长，会出现自然老化现象，或由于负荷较大，使导线发热而使绝缘性能下降。
绝缘层的绝缘性能的下降往往是用肉眼无法发现的，这种隐患将可能导致火灾和人身危险。
另外，在日常的安全检查时，导线的相线和电气设备的绝缘性能也是检查的重点，需要测量相线和设备接地线之间的电阻,以判断相线和设备之间的绝缘程度。
（二）、使用方法（仅供参考，可查阅具体说明书）1.仪器开始自动检测电池容量，当指针停在BATT.GOOD区，则电池是好的，否则需充电。
2.选择需要的测试电压（2.5KV∕5KV∕10KV）o3.按动测试键，开始测试。
这时测试键左边高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表1INE端有高压输出。
4.仪表每隔一定时间发出提示音（15秒、1分钟、10分钟）5.当绿色1ED亮，在外圈读绝缘电阻值（高范围）；红色1ED亮，则读内圈刻度，对（2.5KV和5KV）或（5KV和IOKV）双电压等级的绝缘测试，则读黑色和红色刻度（对HT2550或HT2503型而言）。
测试完后，再次按动测试键（18）,仪表停止测试，等几秒钟，不要立即把探头从测试电路移开。
这时仪表将自动释放测试电路中的残存电荷。
（三）、注意事项1.当外接交流电源未接通时，如果仪表电源指示灯未亮，应接入交流电源给机内电池充电。
2.测试过程中，严禁触模11NE端裸露部分以免发生触电危险。
3.试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）。
绝缘电阻测试仪操作规程
《绝缘电阻测试仪操作规程》
一、电阻测试仪简介
绝缘电阻测试仪是用于测量电气设备、电缆、变压器等绝缘材料的绝缘电阻的仪器，可以帮助用户判断设备的使用状态和安全性。
二、操作准备
1. 在使用前，仔细阅读说明书，了解仪器的功能和操作方法。
2. 确保电源稳定并接通，并按要求连接测试线。
3. 检查测试线是否完好，确保防护措施到位。
三、操作步骤
1. 启动仪器，等待预热时间，确保仪器处于正常工作状态。
2. 选择合适的测试范围和电压，根据被测物品的情况进行调整。
3. 将测试线分别连接到被测物品的两端，确保连接牢固。
4. 按下测试按钮，开始进行测试，测试完成后松开按钮。
5. 记录测试结果，并进行分析判断，根据需要采取相应的措施。
四、注意事项
1. 在使用过程中，严格按照操作规程进行操作，避免涉水或与其他金属相接触。
2. 在测试过程中，避免触碰高压部分，避免发生触电事故。
3. 测试完成后，及时将测试线拔掉，避免发生短路。
4. 仪器需定期进行维护保养，确保仪器的准确性和稳定性。
总之，在使用绝缘电阻测试仪时，一定要严格按照操作规程操作，确保安全性和测试准确性。
绝缘电阻测试仪操作使用方法1、测量步骤开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。
当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。
关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。
注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。
2、接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。
测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。
如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。
五．注意事项1、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
2、测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身设备安全！本表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。
3、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流电时，优先使用交流电。
4、当表头左上角显示“←”时表示电池电压不足，应更换新电池。
仪表长期不用时，应将电池全部取出，以免锈蚀仪表。
尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压开关机械特性测试仪,绝缘油介电强度测试仪,高压核相仪,直流高压发生器等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。
谢谢!。
绝缘电阻测试仪使用说明
一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。
电源部分为测试仪提供工作所需的电源，显示部分用于显示测试结果，测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。
二、绝缘电阻测试仪的使用方法
1.打开电源开关，接通电源，确保电源电压符合仪器的工作要求。
2.检查测试仪上的安全保护装置是否正常，如保险丝是否完好，若发现异常及时更换。
3.根据被测设备的额定电压选择适当的测试电压，并将测试电压拨到相应位置。
4.将测试引线与被测设备的绝缘体接触良好，确保引线的绝缘性能良好，不与其他导体相接触。
5.按下仪器上的测试按钮，开始测试。
6.等待测试结束后，读取测试结果并记录下来。
有些绝缘电阻测试仪还会直接显示测试结果，方便操作人员判断测试是否合格。
7.测试完毕后，关闭电源开关。
三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态，以避免电气设备损坏和人身伤害。
2.使用测试引线时要注意绝缘性能，确保引线本身不影响测试结果，
同时避免与其他导体相接触，以免影响测试。
3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压，以免过高或过低的测试电压导致测试结果不准确。
4.在测试前要检查仪器上的安全保护装置，确保测试过程中的安全。
5.在测试过程中要注意保持清洁和干燥的环境，以免测试结果受到其
他因素的影响。
6.长时间不使用绝缘电阻测试仪时，应将其存放在干燥、通风良好的
场所，避免受潮或受灰尘污染。

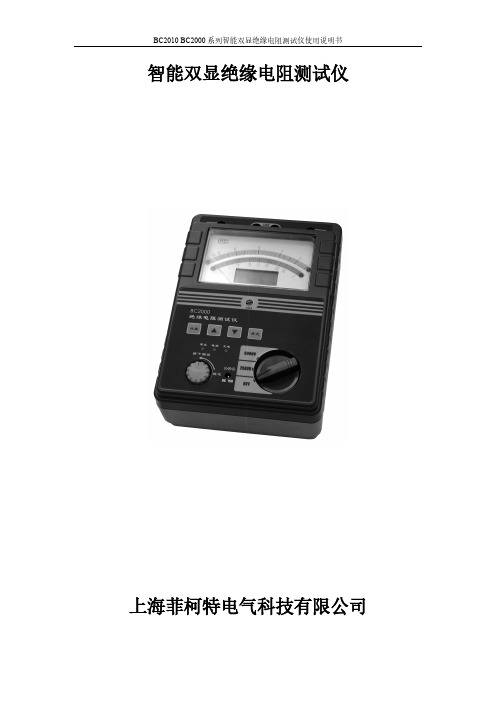

BC2010决缘电阻测试仪
一、概述
我公司生产的BC20系列智能双显绝缘电阻测试仪采用嵌入式工业单片机实时操作系统，超薄形张丝表头与图形点阵液晶显示器完美结合，该系列表具有多种电压输出等级（500V、1000V、2500V、5000V）、容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标(吸收比、极化指数)、各种测量结果具有防掉电功能等特点。
是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
二、产品介绍
1、产品特性
1）有多种电压输出选择BC2000(2500V/5000V)、BC2010(500V、1000V、2500V、5000V)，测量电阻量程范围可达0～200GΩ，电阻量程范围可自动转换，并有相应的指示。
2）两种方式同步显示绝缘阻值。
机械指针采用超薄型张丝结构抗震能力强。
机械指针的采用可容易观察绝缘电阻的变化范围，点阵液晶屏的采用可指导用户操作仪表并可精确得出测量
结果。
3）机械表头与液晶屏合二为一。
双刻度显示，量程自动转换。
彩色刻度易于读识，并有LED显示相应色彩。
4）采用嵌入式工业单片机和实时操作软件系统。
自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。
5）操作界面友好，各种测量结果具有防掉电功能，可连续存储20次的测量结果。
6）仪表产生高压时，有提示音输出。
7）内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。
8）交直流两用，配置可充电池和交流适配器。
9）仪表采用便携式设计，便于野外操作。
10）高压短路电流≥3mA，是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
2、技术指标
表1：BC20系列技术指标3、仪表结构
1）仪表结构图（图1）
表2：结构图说明
注：BC2010为500V、1000V、2500V、5000V4档位。
2）仪表结构说明（表2
三、使用方法
1、准备工作
注意：当第一次使用仪表时，需充电6小时。
否则仪表不能正常工作。
充电方法详见“电池充电”的相关内容。
1）试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。
2）效验仪表指针是否在无穷大上，否则需调整机械调零螺丝
(7)。
注意：在调整机械调零螺丝时，左右调整量为半圈。
3）用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用汽油洗净套管的表面积垢，以消除表面漏电电流影响测试结
果。
4）将带高压测试线（红色）插入（2）LINE端，另一端探针或探钩接于被试设备的高压导体上，将测试线（绿色）插入
（3）GUARD端，另一端接于被试设备的高压护环上，以消
除表面泄漏电流的影响（详见“屏蔽端的使用方法”相关
内容。
将另外一根黑色测试线插入地端（EARTH）（1）端，另一头接于被试设备的外壳或地上。
注意：在接线时严禁将LINE与GUARD短路，以免发生过载现象！
2、开始测试
1）转动波段开关（8）选择需要的测试电压，这时如果电源正常则电源指示灯（11）应发绿光，如欠压则发红光。
2）仪器开始自检，液晶屏幕上出现操作提示。
3）按动上键或下键（12）可选择测试编号。
（编号反黑）如不选择编号可进入下一步操作，编号在该次测试完成后自动累加。
4）按下或锁定测试键（10），开始测试。
这时高压状态指示灯（11）发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE 端有高压输出。
警告：测试过程中，严禁触模探棒前端裸露部分以免发生触电危险！
5）这时液晶屏进入测试状态显示模式，见图4所示。
图4：测试状态显示模式
（1）输出电压值（2）测试次数
（3）当前绝缘阻值（4）已测试的时间
6）仪表每隔一定时间发出提示音（15秒、1分钟、10分钟）。
7）根据所需要的测试结果（普通测试、吸收比测试、极化指数测试），松开测试键（10）。
这时仪表停止高压输出，并自动计算、显示测试结果（各个时间状态的电阻值、吸收比、极化指数）。
按动上键或下键（12）可循环显示本次测试结果（当前阻值、15秒阻值、60秒阻值、10分钟阻值、吸收比、极化指数）。
注意：吸收比测试时间应大于1分钟，极化指数的测试应大于10分钟。
每次测量的时间最长为10分钟，10分钟以后仪表会自动关闭高压，并自动计算、显示测试结果。
警告：试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）才能保证人身安全和下次测量的准确性！
8）需连续进行第二次测量时，再次按下或锁定测试键（10），按4-6步骤执行。
（仪表可连续进行20次测量，超过20次从第一次开始并覆盖第1次的结果。
每次测量结果都自动保存，以便日后调阅。
）。
3、调阅测试结果
1）转动波段开关在任意一电压档，此时电源接通。
2）在选择测试编号状态下，可按动设置键（12）进入查询测试
结果状态。
3）按动上下键（12）来增加和减少测试结果的编号。
（相应的编号反黑）。
4）选择好编号后，按动测试键（10）可进入该编号的测试结果，按动上下键（12）可查询该编号测试结果（当前阻值、15秒阻值、60秒阻值、10分钟阻值、吸收比、极化指数）。
5）查询完毕，按动设置键（12）返回准备测试状态。
6）如需查询再次查询可再次按动设置键（12）。
4、屏蔽端（GUARD）的使用方法
在电力电缆等的绝缘测量或外界电磁场干扰时，为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度，在实际测量过程中，采用仪表的屏蔽端来消除漏电电流、屏蔽干扰。
对于两节及以上的被试品，例如避雷器、耦合电容可采用图5所示的接线进行测量。
图中将屏蔽端接到被测避雷器上一节法兰上，这样，由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉，而不经过测试主回路，从而避免了干扰电流的影响。
对最上节避雷器，可将其上法兰接仪表地端（EARTH）后再接地，使干扰电流直接入地。
但后者不能将干扰完全消除掉。
ζËÆÁ±
ηÉÈÅ
ͼ 5 ÀûÓÃÆÁ±
其它方面的应用可参考此接法。
5、电池充电
注意：当开机时，仪表电源状态灯红灯闪亮，表示电池电量快要耗尽，应立即充电。
1）仪表可采用交直流两种方式供电，但在现场电源干扰较大或不稳定时，推荐使用仪表的内部电源供电。
2）首次使用仪表时，需充电6小时。
否则仪表不能正常工作。
3）充电电路采用专用智能充电管理模块，可自动停止充电并监视电池电量，在测试过程中如发现电源状态指示灯红灯闪亮表示电池电量快要用尽，需充电，但这时不影响仪表的正常使用。
注意：在充电之前，请确认交流输入电压范围应为220VAC±15%，以免接错电源造成不必要的损失。
4）将电源适配器的一端插入仪表电源插孔中（9），另一端接交流电源，充电指示灯红灯亮，充电开始。
5）电池充满后，充电指示灯绿灯亮，快速充电完成，这时可适当延长充电时间。
注意：仪表不使用时，应确保波段开关（8）处于关闭状态(OFF)，长期不使用时需将电池充满并从电池仓中拿出,以延长电池使用寿命。
注意：当仪表无法开启电源时，需充电或更换电池或使用交流电源。
四、装箱清单
1、主机 1台
2、测试线 1套
3、充电器 1个
4、电源线 1根
5、说明书 1本
6、合格证/保修卡 1张。
