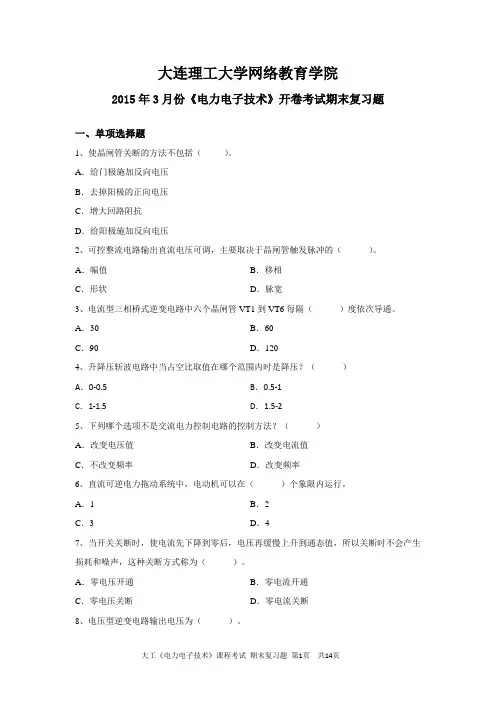

大连理工大学网络教育学院2015年3月份《电力电子技术》开卷考试期末复习题一、单项选择题1、使晶闸管关断的方法不包括（）。
A．给门极施加反向电压B．去掉阳极的正向电压C．增大回路阻抗D．给阳极施加反向电压2、可控整流电路输出直流电压可调，主要取决于晶闸管触发脉冲的（）。
A．幅值B．移相C．形状D．脉宽3、电流型三相桥式逆变电路中六个晶闸管VT1到VT6每隔（）度依次导通。
A．30 B．60C．90 D．1204、升降压斩波电路中当占空比取值在哪个范围内时是降压（）A．B．C．D．5、下列哪个选项不是交流电力控制电路的控制方法（）A．改变电压值 B．改变电流值C．不改变频率 D．改变频率6、直流可逆电力拖动系统中，电动机可以在（）个象限内运行。
A．1 B．2C．3 D．47、当开关关断时，使电流先下降到零后，电压再缓慢上升到通态值，所以关断时不会产生损耗和噪声，这种关断方式称为（）。
A．零电压开通 B．零电流开通C．零电压关断D．零电流关断8、电压型逆变电路输出电压为（）。
A．正弦波B．矩形波C．锯齿波D．三角波9、如果某电力二极管的正向平均电流为I，那么它允许流过的最大工频正弦半波电流的平均值为（）I。
A．B．1C．D．10、三相桥整流电路中，控制角和逆变角之间的关系为（）。
A．二者之差为90度B．二者之差为180度C．二者之和为90度D．二者之和为180度11、单相桥式全控整流电路带阻感负载工作情况下，晶闸管导通角为（）。
A．60° B．90°C．120°D．180°12、三相桥整流电路中，当控制角α在以下哪个范围时，电路工作在逆变状态（）A．0<α<π/2B．0<α<πC．π/2<α<π D．π<α<2π13、三相交流调压电路星形联结带电阻负载时，同一相的两个反并联晶闸管触发脉冲应相差（）。
A．60°B．90°C．120°D．180°14、下列哪项是软开关电路（）A．全桥电路B． PWM整流电路C．谐振直流环 D．推挽电路15、晶闸管直流电动机系统在电流连续时，电动机的机械特性是一组（）。
A．平行的直线B．相交的直线C．互相垂直的直线D．曲线U为16、下图中阴影部分为某负载上的电压波形，其最大值为141V，则输出电压平均值d （）。
A ．90VB ．50VC ．45VD ．30V17、对三相桥式全控共阴极组的三个晶闸管来说，正常工作时触发脉冲相位依次差多少（ ） A ．45° B ．60° C ．90°D ．120°18、下图为单相电压型二重逆变电路，控制时令1u 和2u 相位错开60°，则总输出电压中将不含（ ）。
A ．3次谐波 B ．5次谐波 C ．7次谐波D ．9次谐波1T 2T 1u 2u ou i u19、晶闸管满足什么条件时才会由导通转为截止（ ） A ．当阳极电流大于维持电流时B ．当阳极电流小于维持电流时C ．当触发信号变为0V 时D ．当触发信号变为负值时20、下列全控型器件中开关速度最快的是（ ）。
A ．GTOB ．GTRC ．MOSFETD ．IGBT21、维持晶闸管导通的条件是（ ）。
A ． A H I I >B ． A H I I =C ． A H I I <D ． A I 与H I 无关22、下列属于单极型电压驱动型器件的是（ ）。
A ． GTRB ． GTOC ． MOSFETD ． IGBT23、在采用相同晶闸管的条件下，双反星形电路的输出电流是三相桥式电路输出电流的（ ）倍。
A ． 1/2 B ． 1 C ． 2D ． 324、带隔离的直流-直流变流电路的结构同直流斩波电路相比，直流变流电路中增加了哪一环节（ ） A ． 直流B ． 交流C ． 脉动直流D ． 滤波25、装置小型化、轻量化最直接的途径是（ ）。
A ． 电路的低频化 B ． 电路的高频化 C ． 电路的低压化D ． 电路的高压化答案：1～5 ABBAD 6～10 DDBBD 11～15 DCDCA 16～20 CDABC 21～25 ACCBB二、填空题1、电力电子器件一般工作在 状态。
2、肖特基二极管的开关损耗 快恢复二极管的开关损耗。
3、三相半波可控整流电路电阻性负载时，电路的移相范围 。
4、适用于全控型器件的换流方式是 ，由换流电路内电容直接提供换流电压的换流方式称为 。
5、单相交流调压电路带电感性负载，当控制角?＜? (? =arctan(?L /R ) )时，VT 1的导通时间 。
6、根据输入直流电源的特点，逆变电路可分为逆变电路和逆变电路。
7、电力电子装置由、、检测电路和以电力电子器件为核心的转换电路组成。
8、电力二极管的工作特性可概括为。
9、对同一晶闸管，维持电流I H 与擎住电流I L 在数值大小上有I L I H。
10、三相全控桥电阻性负载时，电路的移相范围。
11、半桥逆变电路输出交流电压的幅值U m= U d，全桥逆变电路输出交流电压的幅值U m= U d。
12、单相交流调压电路带电感性负载，当控制角?＜? (? =arctan(?L/R) )时，VT2的导通时间。
13、根据负载的特点，逆变电路可分为逆变电路和逆变电路。
14、开关电源有开关电路和开关电源两种。
15、电力二极管的主要类型有、、。
16、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为逆变器与逆变器两大类。
17、把电网频率的交流电直接变换成可调频率的交流电的变流电路称为。
18、根据电流波形，逆变电路可分为逆变电路和逆变电路。
19、UPS按照工作原理可分为、和在线互动式三大类。
答案：1．开关； 2．小于；3．?0~150?? ；4．器件换流；直接耦合式强迫换流；5．超过π； 6．电压型；电流型；7．控制电路；驱动电路；8．单向导电性；9．大于； 10．?0~120??；11．1/2；1；12．小于π；13．非谐振式；谐振式；14．直流；交流；15．肖特基二极管；普通二极管；快恢复二极管；16．有源；无源； 17．变频电路；18．正弦；非正弦； 19．后备式；在线式；三、判断题（对的用√表示、错的用×表示）1、单相全波可控整流电路中变压器为二次绕组带中心抽头，结构较复杂。
（）2、只要保证直流电动势符合逆变产生的条件就会产生逆变。
（）3、电流型逆变电路直流侧并联大电感，相当于电流源。
（）4、半桥电路属于单端电路。
（）5、在市电断电时由于由蓄电池提供电能，供电时间取决于蓄电池容量的大小，有很大的局限性，为了保证长时间不间断供电，可采用柴油发电机作为后备电源。
（）6、单相全控桥式可控整流电路中变压器为二次绕组带中心抽头，结构较复杂。
（）7、必须同时保证直流电动势和晶闸管控制角都符合逆变产生的条件，才会产生逆变。
（）8、电流型逆变电路直流侧串联小电感，相当于电流源。
（）9、全桥电路属于双端电路。
（）10、在市电断电时由于由蓄电池提供电能，供电时间取决于蓄电池蓄电时间的长短，有很大的局限性，为了保证长时间不间断供电，可采用柴油发电机作为后备电源。
（）11、单相全波可控整流电路中变压器为二次绕组带中心抽头，结构简单。
（）12、只需保证晶闸管控制角符合逆变产生的条件就会产生逆变。
（）13、电流型逆变电路直流侧串联大电感，相当于电流源。
（）14、推挽电路属于单端电路。
（）15、在市电断电时由于由蓄电池提供电能，供电时间取决于蓄电池容量的大小，有很大的局限性，为了保证长时间不间断供电，可采用油机作为后备电源。
（）16、从蓄电池得到的电力是交流。
（ ）17、电网电压的频率不是固定不变的，而是会在允许范围内有一定的波动。
（ ） 18、带电阻负载的单相交流调压电路中，随着α的增大，o U 逐渐减小。
（ ） 19、零电压转换PWM 电路中，主要的谐振过程都集中在主开关S 开通前。
（ ） 20、广义地说，UPS 包括输出为直流和输出为交流两种情况，目前通常是指输出为直流的情况。
（ ）21、电力二极管的静态特性主要是指其伏安特性。
（ ） 22、半桥电路可以用在几百千瓦的逆变电源中。
（ ）23、输出电压谐波不属于单相交交变频电路的输入输出特性范畴。
（ ）24、晶闸管触发电路的作用是产生符合要求的门极触发脉冲，保证晶闸管在需要的时刻由阻断转为导通。
（ ）25、在调制信号波为正弦波时，所得到的就是SPWM 波形。
（ ）26、单相桥式全控整流电路带电阻负载时，α角的移相范围为0180︒︒:。
（ ） 27、三相桥式全控整流电路中，接反电势阻感负载时，在负载电流连续的情况下，电路工作情况与电感性负载时相似，电路中各处电压、电流波形均相同。
（ ） 28、全控器件缓冲电路的作用之一是减小开关损耗。
（ ）29、带平衡电抗器的双反星形可控整流装置适用于高压小电流的负载。
（ ） 30、降压斩波电路中，若保持控制周期T 不变，仅改变on t 就能调节输出电压。
（ ） 31、单相半波可控整流电路中，当负载为电阻负载时，变压器T 起到了变换电压和隔离的作用。
（ ）32、单相半桥电压型逆变电路带阻感负载，输出的电压与电流存在相位差，电流超前，电压滞后。
（ ）33、交流调功电路与交流调压电路相比较，具有完全相同的电路形式。
（ ） 34、晶闸管触发电路，所提供的触发脉冲可以超过晶闸管门极的电压、电流和功率定额。
（ ）35、软开关技术可以使开关频率降低。
（ ）答案：1～5 √×××√ 6～10 ×√×√× 11～15 ××√×√ 16～20 ×√√××21～25 √××√√ 26～30 √√√×√ 31～35 √×√××四、名词解释1．电力电子器件：电力电子器件是指可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。
2．电力MOSFET：指绝缘栅型中的MOS型电力场效应晶体管。
3．触发电路：习惯上将实现对相控电路相位控制的电路总称为触发电路。
4．共阴极接法：三个晶闸管分别接入a、b、c三相电源，它们的阴极连接在一起，称为共阴极接法。
5．器件换流：利用全控型器件的自关断能力进行换流称为器件换流。
6．二极管整流电路：电路中的电力电子器件采用整流二极管，这类电路称为二极管整流电路。
7．负载换流：由负载提供换流电压称为负载换流。
五、简答题1、使变流器工作于有源逆变状态的条件是什么答：条件有二：①直流侧要有电动势，其极性须和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压；②要求晶闸管的控制角α>π/2，使 U d为负值。
