220KV高压电网继电保护研究分析【摘要】作为电网安全稳定运行的第一道防线，继电保护时刻都发挥着至关重要的作用，继电保护装置的应用要求也越来越高。

但不管如何发展变化，总要满足其原理和基本设计要求。

本文是对220 KV高压电网的继电保护的研究，主要研究分析继电保护的基本原理与要求，变压器中性点接地的选择等方面的知识。

在满足选择性、速动性、灵敏性、可靠性要求的基础上对220KV电网的继电保护短路等方面的计算方法进行了较为全面的论述，并给出一些不同工作状态时系统对应标准数据。

为电力系统继电保护装置设计者提供了关键技术，保证对220KV高压电网继电保护设计的可行性，安全性与实用性。

【关键词】220KV电网;继电保护;变压器;短路计算1.继电保护的基本原理继电保护装置应在系统发生故障或不正常运行时，迅速，准确的切除故障元件或发出信号以便及时处理，因此，继电保护装置是电网及电气设备安全可靠运行的保证。

继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。

保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。

电力系统发生故障后，工频电气量变化的主要特征是：（1）电流增大。

短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。

（2）电压降低。

当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。

（3）电流与电压之间的相位角改变。

正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20o，三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60o～85o，而在保护反方向三相短路时，电流与电压之间的相位角则是180o+（60o～85o）。

（4）测量阻抗发生变化。

测量阻抗即测量点（保护安装处）电压与电流之比值。

正常运行时，测量阻抗为负荷阻抗;金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。

高电压电网继电保护可靠性研究近年来，随着我国电力系统的持续发展，电网安全稳定运行和可靠性更加成为行业关注的热点。

其中，高电压电网继电保护可靠性一直是保障电网正常运行的关键技术之一。

本文将从高电压电网继电保护的定义、应用现状、可靠性问题及其解决措施等方面进行探讨。

一、高电压电网继电保护的定义及应用现状高电压电网继电保护是保证电网正常运行的关键技术之一。

它是指在电力系统中，对于系统中出现的异常现象，如电力设备的短路、过载等故障情况，可以及时发现，并依据预先设定的故障处理方案，将故障信息传递给电力系统自动化设备，实现对电力系统的主要设备进行安全隔离，保证电网的稳定运行。

目前，在我国电力系统中，高电压电网继电保护已成为电力系统中不可或缺的技术之一。

在电网的建设、改造及运维中，高电压电网继电保护的应用已经取得了一定的成效。

尽管高电压电网继电保护已经在我国电网中得到了广泛的应用，但是在实际应用中，还存在着一些可靠性问题。

例如，现有的高电压电网继电保护技术存在着防护范围广、定位准确度不高等问题。

同时，现有的技术对电流、电压等故障信息提取的方式存在一定的局限性，某些故障信号容易被误判，从而影响了系统的正常运行。

此外，现有的继电保护装置并不能满足对于电力系统中部分较小设备的短路及过载等故障的处理。

以上这些问题影响着高电压电网继电保护的可靠性，需要得到进一步的解决。

从国内外的研究情况来看，高电压电网继电保护的可靠性问题主要涉及到两个方面：一是故障信息的提取；二是故障信息的传递。

为解决故障信息的提取问题，研究者们提出了各种各样的解决方案，如高频电源系统、离散小信号识别等。

这些方法在信息的提取过程中较早地发现电力系统中的故障，使得管理者可以有足够的时间来采取相应的应对措施，保证了电力系统的稳定运行。

为解决故障信息的传递问题，研究者们提出了基于通信技术的高电压电网继电保护方案。

例如，通过自适应控制技术、网络协议优化技术等技术手段来优化数据传输过程中的效率，以实现快速准确地切除故障点，保障电网的正常运行。

继电保护调研报告继电保护调研报告1. 引言继电保护是电力系统中非常重要的一个方面，它可以有效地保护设备和线路免受故障和过载的影响。

本次调研就继电保护的应用进行了相关的研究和调查，为电力系统的安全运行提供了一定的参考。

2. 调研目的和方法本次调研的目的是了解继电保护在电力系统中的应用情况以及当前的发展趋势。

通过文献调查和实地访谈的方式，收集了大量的数据和信息，并进行了分析和总结。

3. 继电保护的应用情况根据调研结果显示，在电力系统中，继电保护广泛应用于发电厂、变电站、输电线路和配电系统等各个环节。

其中，变电站的继电保护应用最为广泛，占比达到50%以上。

此外，随着电力系统的智能化和自动化发展，继电保护技术也在逐渐更新和升级。

4. 继电保护的发展趋势继电保护技术在不断发展的同时，也面临着一些新的挑战。

根据调研结果，未来继电保护的发展趋势主要包括以下几个方面：- 更多的数字化和智能化应用：随着数字化技术的发展，继电保护设备越来越多地采用数字式继电保护装置，能够实时监测和分析电力系统的运行状况，并采取相应的保护措施。

- 基于通信技术的继电保护：随着通信技术的快速发展，继电保护设备可以通过网络进行通信和远程控制，从而提高了电力系统的可靠性和灵活性。

- 智能化分布式继电保护：随着分布式电源的广泛应用，继电保护也需要智能化地应对分布式电源的接入和运行。

- 多功能继电保护装置的应用：为了提高继电保护的效率和可靠性，多功能继电保护装置逐渐被广泛应用，可以实现多种保护功能的集成。

5. 结论继电保护是电力系统中不可或缺的一部分，它可以有效地保护电力设备和线路的安全运行。

通过对继电保护的调研，我们了解到继电保护在电力系统中的广泛应用，并预测了未来的发展趋势。

随着数字化和智能化技术的发展，继电保护将会变得更加智能、可靠和灵活。

不过，我们也需要注意继电保护的安全性和可靠性，以确保电力系统的稳定运行。

高压电网中的继电保护研究摘要：笔者结合多年工作实践，从继电保护性能的基本要求出发，简单分析了在高压电网运行中继电保护的相关问题，以供参考。

关键词：继电保护；可靠性；性能一、引言电力作为当今社会的主要能源，对国民经济的发展和人民生活水平的提高起着极其重要的作用。

现代电力系统是—个由电能产生、输送、分配和用电环节组成的大系统。

如何正确应用继电保护技术来遏制电气故障，提高电力系统的运行效率及运行质量已成为迫切需要解决的技术问题。

二、对高压电网继电保护性能的基本要求㈠可靠性运行中高压电网继电保护的可靠性，决定于继电保护装置的配置方式、各套保护装置本身的技术性能和设备及安装质量水平。

除了装置的设备质量应由制造厂提供保证外，对于继电保护的配置方式已在能源部颁发的《电力系统继电保护技术规程》中提供了具体要求，继电保护的可靠性，是继电保护正常运行和可靠动作的前提基础。

㈡选择性为了达到接地保护动作的选择性，对于同一点发生的故障，相邻上下级元件的保护装置必须在灵敏度和动作时间上同时取得配合。

在以纵联保护为主保护的220～500kV 线路上，对后备保护的一项重要要求就是保证选择性，以适应如下情况：⑴当发生经较大过渡电阻的故障，故障线路本身的纵联保护因灵敏度不足不能启动，而必须由其后备保护动作切除故障时，不得引起相邻元件后备保护的无选择性误动作。

⑵当某一线路的下一级元件故障，因故而不能有最临近故障点的断路器切除，需要由相邻上一级线路的后备保护动作切除时，不得引起更上一级线路后备保护的越级跳闸。

即使加强了主保护，如果不注意保持后备保护间的选择性，也解决不了上述两个问题，这是实际的事故教训。

还要校核线路侧发生单相接地故障时，线路零序电流保护与大机组负序反时限过流保护间的动作配合问题，避免大机组无选择性跳闸。

㈢速动性要求快速切除线路及母线故障，首先是为了保证电力系统稳定（同步运行稳定性）。

要求快速切除的电网故障，最重要的是母线附近的两相短路接地和三相短路，因为这些严重故障对系统稳定的威胁最大。

继电保护实验报告内容一、引言继电保护是电力系统中保证设备安全运行的重要组成部分，它通过灵敏地监测电力系统中的异常情况，并迅速采取措施来隔离故障，保护设备免受损害。

本实验旨在通过实际操作，了解继电保护的工作原理和基本应用。

二、实验目的1. 掌握继电保护的基本概念和原理；2. 熟悉继电保护装置的基本组成和工作方式；3. 了解继电保护的常见应用场景和保护对象。

三、实验仪器和设备1. 继电保护装置（型号：RP2000）；2. 电力系统模拟实验箱；3. 外部电源。

四、实验步骤1. 连接实验装置将继电保护装置与电力系统模拟实验箱通过适当的电缆连接，并确保连接稳固。

同时，将外部电源连接至继电保护装置上，为其提供电力供应。

2. 设置保护参数根据实验要求，通过控制继电保护装置上的操作面板，设置相应的保护参数。

这些参数包括电流保护值、短路保护时间延迟等等。

3. 模拟故障情况在电力系统模拟实验箱中，人为制造故障，例如电路短路、过载、接地故障等。

通过调节外部电源的电压和电流，使得实验系统达到故障状态。

4. 观察保护器的反应记录继电保护装置的反应时间、动作方式等，并与设置的保护参数进行比较。

同时观察继电保护装置的各个指示灯、液晶显示屏等，了解装置的工作状态。

5. 分析实验结果根据所观察到的保护装置反应和实验参数的关系，分析不同故障情况下继电保护的工作特点和保护效果。

同时，对比不同保护参数设置下的实验结果，探讨其对继电保护装置性能的影响。

五、实验结果与讨论经过实验，我们观察到继电保护装置对电力系统中的故障具有较高的敏感性和迅速的反应速度。

无论是短路故障还是过载故障，继电保护装置都能及时动作，切断故障电路，保护设备的安全运行。

同时，我们发现不同的保护参数设置会对保护装置的动作特性产生不同的影响。

例如，增加电流保护值可以提高保护装置的灵敏度，但可能导致误动作的风险增加。

六、实验结论继电保护是电力系统中非常重要的一环，通过实验我们深入了解了继电保护的工作原理、基本应用场景和保护对象。

工厂高压线路的继电保护工厂高压线路是指电力工厂中用于输送和分配电能的线路，其电压一般在110千伏以上，属于较高压力的电力传输线路。

为了确保工厂高压线路的安全运行，必须配备有效的继电保护系统，及时探测并切断线路中的故障，保护设备和人员的安全。

在工厂高压线路中，继电保护系统通常由保护装置和保护继电器组成。

保护装置是用于探测线路中异常情况的设备，包括电流互感器、电压互感器、过流保护、跳闸器等。

保护继电器则根据保护装置所提供的电流、电压、频率等信息进行判断，并发出切断电源的信号，以保护线路和设备的安全。

工厂高压线路的继电保护主要包括三个方面的功能：过电流保护、过电压保护和地电流保护。

过电流保护是针对线路中发生过电流情况而设计的保护措施。

当线路中出现过电流时，保护继电器会迅速判断并发送切断电源的信号，以避免过电流对线路和设备造成进一步的损害。

过电流保护的主要装置有过流继电器、跳闸器等。

过电压保护则是针对线路中发生过电压情况而设计的保护措施。

过电压可能导致设备的损坏，甚至引发火灾等严重后果。

因此，继电保护系统需要能够及时检测到过电压情况，并发出切断电源的信号。

过电压保护的主要装置有电压继电器、跳闸器等。

地电流保护则是针对线路中发生接地故障而设计的保护措施。

接地故障可能引起电流回路中的人身安全问题和设备损坏问题，因此必须及时切断故障线路。

地电流保护的主要装置有接地继电器、跳闸器等。

此外，工厂高压线路的继电保护还需要配备其他功能，如过载保护、过频保护、欠频保护等。

过载保护用于检测线路中的过载情况，并及时切断电流；过频保护用于检测线路中的过高频率情况，并切断电源进行保护；欠频保护用于检测线路中的过低频率情况，并及时切断电源。

总之，工厂高压线路的继电保护是确保线路和设备安全运行的重要措施。

通过配备过电流保护、过电压保护、地电流保护等继电保护装置和继电器，能够及时发现并切断线路中的异常情况，保护工厂高压线路的安全。

在设计和使用继电保护系统时，还需根据具体情况进行合理的选择和配置，以达到更好的保护效果。

高压电网继电保护及安全自动装置的可靠性研究一、研究背景随着社会经济的不断发展，对电力系统的要求也越来越高。

高压电网是电力系统中重要的组成部分，它承担着电能传输和分配的重要任务。

为了确保高压电网的安全运行，继电保护和安全自动装置被广泛应用于电网系统中。

由于电网规模庞大、运行环境复杂，继电保护及安全自动装置的可靠性问题备受关注。

本文旨在对高压电网继电保护及安全自动装置的可靠性进行研究，探讨其影响因素和提升方法，以保障电网系统的安全稳定运行。

二、继电保护及安全自动装置的可靠性分析1. 可靠性指标继电保护及安全自动装置的可靠性指标是评价其性能的重要标准。

常见的可靠性指标包括故障检出率、误动率、灵敏度、鲁棒性等。

故障检出率是衡量继电保护装置检测故障能力的指标，误动率则是评价其对正常运行状态的判断正确性能力。

灵敏度指标衡量继电保护装置对故障的地位及类型的判断能力，而鲁棒性则是评价继电保护装置在恶劣环境下的工作稳定性。

2. 可靠性影响因素继电保护及安全自动装置的可靠性受多种因素影响。

首先是装置本身的设计质量和技术水平，包括硬件和软件的可靠性设计；其次是运行环境的影响，例如电网负荷变化、气候条件等；再者是设备维护和检修的影响，操作人员技术水平和管理水平也是影响因素之一。

3. 改进方法为了提高继电保护及安全自动装置的可靠性，应该从多个方面进行改进。

在装置设计上，应注意提高硬件和软件的可靠性，采用先进的检测技术和信号处理技术，确保敏感度和鲁棒性。

在运行管理上，加强设备维护和检修工作，定期对继电保护及安全自动装置进行检测和校准，确保其正常运行。

对操作人员加强培训，提高其技术水平和责任意识，从而减少人为操作导致的误动率。

三、案例分析通过对某高压电网继电保护及安全自动装置的可靠性进行实地调研和案例分析，发现了以下问题：一是由于设备老化和维护不到位导致硬件故障率较高；二是操作人员技术水平偏低，经常出现误操作和误报；三是部分设备在恶劣环境下的工作稳定性较差。

高电压电网继电保护可靠性研究随着电力系统的规模不断扩大和电力设备的不断升级，高电压电网的安全问题越来越受到人们的关注。

在电网中，继电保护系统是保障电网安全运行的关键环节之一。

高电压电网继电保护的可靠性不仅关系到电网运行的稳定性和安全性，还直接影响着电网的经济性和智能化程度。

对高电压电网继电保护可靠性的研究显得尤为重要。

一、高电压电网继电保护系统的意义高电压电网是指电压等级在110kV及以上的电网，由于其电压等级高、容量大、线路长、负荷多等特点，电力故障频率高，后果严重，因此对高电压电网继电保护的要求也更高。

高电压电网继电保护系统的主要作用在于保护电网设备和线路，对电气故障进行及时可靠的判断和处理，保障电网设备的安全稳定运行。

继电保护系统还起到了保障电网运行人员和设备的安全的作用。

高电压电网继电保护系统的可靠性对电网的运行和安全性具有至关重要的意义。

目前，对高电压电网继电保护可靠性的研究已经得到了一定程度的发展，研究方法主要有以下几种：1. 理论研究：运用电力系统保护理论和故障数学模型对高电压电网继电保护可靠性进行分析和研究，探讨继电保护系统的设计原理和技术指标，深入了解继电保护系统的工作原理和逻辑，从而为提高其可靠性提供理论基础。

2. 软件仿真：利用MATLAB/Simulink等软件对高电压电网继电保护系统进行仿真模拟分析，对继电保护系统的不同运行状态进行模拟，研究其可靠性和故障识别能力，为系统的改进和优化提供技术支持。

3. 实验研究：在实际的高电压电网中开展继电保护系统的实验研究，通过对继电保护系统实际运行情况的分析和测试，得出系统的可靠性指标和技术参数，并加以改善和优化。

4. 经验总结：通过对高电压电网继电保护系统的实际应用经验进行总结和分析，探讨系统存在的问题和不足，提出改进建议，并对系统的可靠性进行评估和提升。

以上方法都在一定程度上对高电压电网继电保护可靠性的研究提供了参考和支持，但仍需进一步深入和完善。

特高压输电线路继电保护问题研究特高压输电线路是指输电线路电压等级高于1000kV的电力传输线路。

特高压输电线路具有输送功率大、线损低、经济性好等优点，是现代电力系统中不可或缺的重要组成部分。

特高压输电线路在传输电能的过程中也面临着各种继电保护问题，这些问题对于特高压输电线路的安全、稳定运行至关重要。

一、特高压输电线路继电保护问题的现状特高压输电线路的继电保护系统是保障输电线路安全运行的重要组成部分。

其主要功能是在线路出现故障时，及时准确地切除故障故障部分，保护线路设备和人员安全，同时尽快地恢复线路正常运行。

由于特高压输电线路的电压等级高、线路距离长、环境复杂等特点，使得其继电保护面临着以下几个主要问题：1. 故障识别精度低：特高压输电线路的电压等级较高，故障电流较小，因此故障识别精度要求很高。

而目前继电保护设备在对故障进行识别时，存在误判率较高的情况，尤其是在复杂的运行条件下，故障识别更加困难。

2. 保护动作速度慢：特高压输电线路的长度较长，电压等级高，使得保护动作速度对于保护线路设备和人员安全至关重要。

目前继电保护设备的动作速度有待提高，无法满足特高压输电线路对于保护动作速度的苛刻要求。

3. 维护成本高：特高压输电线路的继电保护设备数量较大，而目前的继电保护设备大多为传统硬件型态，需要定期检修、更换部件，而这些维护成本较高，给运维带来一定的压力。

4. 抗干扰能力差：特高压输电线路的运行环境复杂，受外部干扰较大，目前的继电保护设备在抗干扰能力上有所欠缺，容易受到外部干扰而误动作。

以上问题严重制约了特高压输电线路继电保护系统的性能，降低了特高压输电线路的安全稳定运行能力。

二、特高压输电线路继电保护问题的研究方向为了解决特高压输电线路继电保护问题，需要从以下几个方面进行深入研究：1. 提高故障识别精度：针对特高压输电线路的电压等级较高、故障电流较小的特点，可以采用数字继电保护装置，结合数字信号处理技术、模式识别技术等手段，提高故障识别的精度和准确性，尽量减少误判情况。

继电保护专业研究报告
标题：继电保护专业研究报告
摘要：
继电保护作为电力系统中重要的安全保护措施，对电力系统的稳定运行和设备的可靠运行起着至关重要的作用。

本研究报告旨在对继电保护领域进行深入研究，分析继电保护的原理、技术和应用，以及该领域当前的发展趋势和面临的挑战。

1.简介
- 继电保护的定义和作用
- 研究目的和意义
2.继电保护原理
- 继电保护的基本原理和工作机制
- 继电保护的主要类型和分类
3.继电保护技术
- 传统继电保护技术概述
- 数字继电保护技术的发展及应用
- 智能继电保护技术的研究进展
4.继电保护系统应用
- 继电保护系统在电力系统中的应用
- 不同电力设备的继电保护方案分析
5.继电保护的发展趋势
- 继电保护技术发展的趋势
- 继电保护系统的智能化和自适应性研究
- 新兴继电保护技术的前景展望
6.继电保护面临的挑战
- 大规模电网的复杂性与安全性问题
- 非线性电力设备对继电保护的影响
- 继电保护设备的可靠性和售后服务
7.总结与展望
- 继电保护领域的研究成果总结
- 继电保护技术发展的展望
- 继电保护领域的未来研究方向
通过对继电保护原理、技术、应用以及未来发展趋势的研究，本报告的目的是为读者提供对继电保护领域的深入了解，促进该领域的进一步发展与研究。

关键词：继电保护、电力系统、技术、应用、发展趋势、挑战。

继电保护调研报告继电保护调研报告一、背景随着电力系统的发展和电网规模的扩大，电力设备的故障频率也逐渐增加。

为了保障电力系统的可靠运行，继电保护作为一项重要的技术手段广泛应用于电力系统中。

因此，我们进行了一次继电保护的调研，以了解目前继电保护的应用情况和存在的问题。

二、调研内容1. 继电保护的基本原理和常见技术继电保护主要通过检测电力系统的异常情况，并对其进行故障判别和定位，最终实现对设备的保护。

调研中了解到的常见技术主要包括电流保护、电压保护、差动保护、方向保护、过电流保护、跳闸保护等。

2. 继电保护在电力系统中的应用情况调研中发现，继电保护在电力系统中得到了广泛的应用。

特别是在发电机保护、变压器保护、线路保护和母线保护等方面，继电保护起到了至关重要的作用。

3. 继电保护存在的问题及发展趋势在调研中，我们发现继电保护存在以下问题：一是对系统复杂故障的判断和处理能力有限，可能会导致误操作或延误故障处理时间；二是传统的继电保护设备的功能单一、通信能力弱，不能满足现代电力系统对高可靠性、智能化保护的需求。

因此，未来继电保护的发展趋势是在提高故障判别和定位能力的同时，加强通信技术的应用，实现保护设备之间的信息交互和系统的自动化控制。

三、调研结果分析通过对调研结果的分析，我们得到以下结论：1. 继电保护在电力系统中的应用广泛，尤其在关键设备的保护方面发挥了重要作用。

2. 目前继电保护存在的问题主要集中在故障判别和定位能力以及通信技术的应用方面。

3. 继电保护的发展趋势是提高故障判别和定位能力，加强通信技术的应用，实现自动化控制。

四、建议基于调研结果，我们提出了以下建议：1. 加强对继电保护技术的培训和学习，提高操作人员的专业水平和技术能力。

2. 推广应用现代通信技术，实现继电保护设备之间的信息交互，提高系统的自动化控制能力。

3. 加强对继电保护设备的研发，提高故障判别和定位的准确性和灵敏度。

4. 深入研究智能继电保护技术的应用，实现对电力系统故障的自动诊断和恢复。

第26卷增刊重庆交通大学学报(自然科学版)V o l .26S u p p l e m e n t2007年10月J O U R N A LO FC H O N G Q I N GJ I A O T O N GU N I V E R S I T Y (N A T U R A LS C I E N C E )O c t .,2007工厂高压供电线路的继电保护苏　滨(重庆交通大学应用技术学院,重庆400042)摘要:介绍了在工厂高压供电线路中继电保护装置的作用;提出对保护装置的基本要求,对常用的继电保护方式的原理、特点和使用进行探讨.关　键　词:继电保护;故障;过电流;单相接地中图分类号:T M 774 文献标识码:B 文章编号:1674-0696(2007)S -0161-03R e l a y P r o t e c t i o nf o r t h e H i g h V o l t a g e P o w e r S u p p l y L i n e o f aF a c t o r yS UB i n(A p p l i e d ＆T e c h n i c a l S c l o o l ,C h o n g q i n g J i a o t o n g U n i v e r s i t y ,C h o n g q i n g 400042,C h i n a )A b s t r a c t :T h e m i s s i o n o f r e l a y p r o t e c t i o n i n t h e h i g h v o l t a g e p o w e r s u p p l y l i n e o f f a c t o r y i s i n t r o d u c e d .T h e b a s i c r e q u e s t s f o r p r o t e c t i o ne q u i p m e n t a r e p u t f o r w a r d ,a n d t h e p r i n c i p l e ,c h a r a c t e r i s t i c s a n d u s a g e s o f t h e c o m m o n r e l a y p r o t e c t i o n m e t h o d a r e d i s c u s s e d .K e yw o r d s :r e l a y p r o t e c t i o n ;b r e a k d o w n ;o v e r -c u r r e n t ;s i n g l e -p h a s e e a r t h i n g收稿日期:2006-09-28;修订日期:2006-10-17作者简介:苏　滨(1963-),女,重庆市人,工程师,主要从事电气工程和设备的教学和研究.e -m a i l :s u s h u q w e @163.c o m . 电力系统在运行过程中由于自然环境的影响、设备缺陷、绝缘老化和操作不当等原因,可能造成电力系统及设备发生故障或处于不正常工作状态.可以说电气故障的发生是不可避免的,而系统中的任何一处发生故障都可能对电力系统的运行产生重大影响,甚至导致事故发生.因此电力系统在设计和运行时,要充分考虑系统可能发生的故障和不正常工作状态,并采取措施给予消除,保证系统的正常运行.继电保护就是保证电力系统安全运行和提高供电质量的重要措施之一.1　工厂高压供电线路继电保护作为配电系统的工厂高压供电线路电压一般为6～10k V ,供电半径一般不超过3k m ,供电容量也不很大,因此其高压线路的继电保护装置比较简单.对线路的相间短路保护常采用带时限的过电流保护,某些场所需配备电流速断保护,在线路出现相间短路故障时,继电保护装置作用于断路器的跳闸机构,使断路器跳闸,切除短路故障.由于我国6～10k V 系统属于不接地系统,在线路发生单相接地时,接地相对地电压为0,其它两相对地电压由相电压升高为线电压,但线路线电压的相位和大小不变,不影响三相用电设备的正常运行,故只需装设绝缘监察或接地保护装置,在发生单相接地时,发出信号提醒值班人员注意并及时处理.电力规程规定:电源中性点不接地系统发生单相接地故障时,允许继续运行2h .单相接地故障线路不可长期运行,因为如果另一相又发生接地故障,就形成了两相短路,产生很大的短路电流,损坏电路设备.目前,工厂高压供电线路的保护主要是通过缩小故障范围或预报故障的发生,来提高系统运行的可靠性并最大限度地保证供电安全的.因此,继电保护装置要有以下作用:①在系统正常运行时,能完整、正确地监视设备的运行状态,为值班人员提供运行依据;②如果运行过程中发生故障,应迅速、有选择地切除故障,保证正常部分继续运行;③当运行中出现异常工作状态时,要及时发出信号,提醒值班人员尽快处理.2　对过电流继电保护的基本要求短路故障是供电系统的常见故障,也是危害最大的故障,对反应短路故障的过电流继电保护装置的要求:1)选择性:当供电系统某一部分发生故障时,继电保护装置能有选择性地将故障部分切除.也就是它应该首先断开距离故障最近的断路器,而不影响非故障部分继续运行,将故障的影响限制在最小范围.2)快速性:快速切除短路故障可以减轻短路电流对电气设备的破坏程度,加快非故障部分电压的恢复,减小对用户的影响.保护装置切除故障的时间等于保护装置的动作时间与断路器跳闸时间之和.断路器选定后,其跳闸时间就确定了,那么实现快速性的关键是保护装置应能快速动作.3)灵敏性:灵敏性是保护装置对故障或非正常工作状态的反映能力.通常用灵敏度系数来衡量,它是根据对保护装置动作最不利情况计算而得的,在《继电保护和安全自动装置技术规程》中,对各种保护装置的最小灵敏系数都有具体规定.4)可靠性:当发生故障时,要求保护装置动作可靠,即在应动作时不拒动,而不该动作时不误动.为确保保护装置动作的可靠性,保护装置的原理设计、整定值、安装调试要正确合理,组成保护装置的元器件质量好,系统简化.这四个基本要求对具体保护装置并不是同等重要的,对电力变压器,它是供电系统中的关键设备,因此对它的保护装置灵敏度要求较高,轻微故障也能及时反应动作;而作为一般电力线路的保护装置则对选择性要求较高,灵敏度可适当低一些,有时无法兼顾选择性和快速性,为了快速切除故障保护设备,而牺牲选择性.3　工厂高压线路保护常用的几种方式3.1　定时限过电流保护定时限过电流保护的动作时限是固定的,与通过它的短路电流的大小无关,动作时限靠整定时间继电器的值来确定,保护装置组成如图1.图1　定时限过电流保护控制图中K A 为D L 电磁型电流继电器,接电流互感器T A 二次侧,用来鉴别线路电流是否超过整定的动作值;K T 为时间继电器,延时元件,通过它的延时来保证保护装置的选择性;K S 为信号继电器,是保护装置的显示元件,显示装置是否动作并发出报警信号;K M 中间继电器,动作的执行元件,驱动断路器跳闸,切除故障.其保护原理:当在保护范围内发生故障或过电流时,电流继电器K A 动作,通过触点的闭合起动时间继电器K T ,经过K T 的预定延时后,其触点接通信号继电器K S 和中间继电器K M 的线圈,使其动作,中间继电器K M 触点接通断路器的跳闸线圈Y R 使断路器跳闸,切除故障线路,而非故障线路继续运行;同时通过K S 触点的通断,可发出报警信号.定时限过电流保护的具有动作时间准确,整定方便,动作的选择性和灵敏性易满足要求的特点,但所需继电器的数量较多,接线复杂且需直流操作电源,投资较大;另外,由于定时限过电流保护装置的动作时限是由末端向电源端逐级增大的(级差一般为0.5s ),即越靠近电源端,保护的动作时限越长且线路的阻抗也越小,短路电流就越大,造成的危害也大,因此常在靠近电源端加装电流速断保护元件配合使用.这种保护方式一般应用在比较重要的场所.3.2　反时限过电流保护反时限过电流继电保护的动作时限与通过它的电流的大小成反比,短路电流越大,动作时间越短;短路电流越小,动作时间越长.在故障靠近电源端时,短路电流较大,动作时限也就较短.图2　反时限过电流保护控制如图2,反时限过电流保护由G L 感应型继电器K A 1,K A 2构成,分别接电流互感器T A 1、T A 3的二次侧,由于感应型电流继电器本身具有时限、掉牌功能且有功率大、触点数量多等特点,故省去时间继电器、信号继电器、中间继电器;另外它还具有电磁型继电器的速断功能,可以实现电流速断保护.这种保护装置无须直流电源,投资少,接线简单;缺点是:动作时间整定比较麻烦,继电器动作误差较大,当短路电流较小时,动作时间可能很长,快速性不如定时限162重庆交通大学学报(自然科学版) 第26卷保护装置.对中小型工厂供电系统来说,此种保护简单、经济,因而应用广泛.保护原理:正常运行时,K A1、K A2过电流继电器不会动作,其触点都是断开的,断路器跳闸线圈Y R1、Y R2没有接通,断路器处于合闸状态;当保护区内发生故障或过电流时,电流继电器K A1或K A2达到整定的时限后动作,它的常开触点先闭合,常闭触点后打开,因而Y R1或Y R2通电动作,断路器跳闸,同时继电器的信号牌自动掉下给出信号;故障切除后,继电器返回,信号牌可用手动复位.3.3　电流速断保护电流速断保护就是一种瞬时动作的过电流保护,保护元件为D L系列电磁型电流继电器,动作时限为本身固有的动作时间,通过它可接通断路器的跳闸回路并在最短的时间内切除短路故障,保护线路.它不带时间继电器,其选择性不是依靠时限,而是根据线路故障位置不同产生的短路电流不同来选择动作电流的.电流速断保护的动作电流设定要躲过被保护线路末端的最大短路电流,当被保护线路以外发生短路时,保护装置应不动作;而在电流速断保护区内,即使发生最小的短路电流,保护装置也能可靠动作.电流速断保护虽能快速切除故障,但不能保护线路全长,只能保护靠近首端的一部分线路,因为当靠近末端的线路上发生的不是最大短路电流故障时,电流速断保护装置可能不动作,此段线路就得不到保护.这种保护装置不能保护的区域称为“死区”,保护死区的大小与系统的运行方式有关,当系统运行方式从最大运行方式改变为最小运行方式时,死区会增大.由于存在保护死区,因此电流速断保护不能单独使用,必须配备带时限的过电流保护装置.在电流速断的保护区内,速断保护为主保护,过电流保护为后备保护,而在电流速断保护的死区内,过电流保护为基本保护.3.4　单相接地保护3.4.1　绝缘监视保护利用中性点不接地系统发生单相接地故障时出现零序电压的特点,在变电所母线上装一套三相五柱式电压互感器,通过配置三只相电压表和一只线电压表加电压转换开关,可观察三相相电压和线电压.有单相接地故障时,电压表会指示“一低、二高、三不变”现象,即接地相对地电压降低、两未接地相对地电压升高、三个线电压不变.在电压互感器开口三角形两端接一个过电压继电器,正常运行时,系统三相电压对称,在开口端输出的电压为零,继电器不动作;当出现单相接地故障时,开口三角形两端出现零序电压,使过电压继电器动作,发出信号,值班人员根据指示,逐一短时断开故障相的出线开关进行检查,当三个相电压表指示值相同时,则被拉开的线路就是故障线路.该保护装置没有选择性,值班人员只知道电网发生了接地故障及故障的相别,而不知道接地故障发生在哪条线路上.它适用于出线线路数目不多,并允许短时停电的电网中.3.4.2　零序电流保护零序电流保护是利用单相接地故障线路中会产生零序电流的特点而构成的保护装置,它适用于高压线路较多的大中型企业.在电缆线路或由电缆引出的架空线上安装零序电流互感器,它的一次侧为被保护电缆的三相导线,即零序电流互感器的铁芯套在电缆外面,二次侧接电流继电器.正常运行或发生相间短路时,互感器二次侧不会感应零序电流,所接的继电器不会动作;但当线路发生单相接地故障时,零序电流反映到互感器二次侧并通过零序电流继电器,使保护装置动作,发出信号.该保护装置具有选择性,应整定保护装置动作电流大于其它线路发生单相接地故障时流过本保护的零序电流.必须注意的是,电缆头的接地线必须穿过零序电流互感器的铁芯后再接地,否则零序电流不穿过互感器的铁芯,二次侧不感应电流,保护装置不起作用.对于架空线路的单相接地保护,一般采用由三个电流互感器同极性并联组成零序电流滤过器,再接零序电流继电器的方式,三相电流互感器的二次电流相加后流入电流继电器,但一般工厂多用电缆线路,故此种方式在工厂供电中用得不多.4　结　语从上世纪80年代起,计算机技术、微电子技术、电力电子技术被越来越多地应用于输配电系统中,技术更新、功能更强的集成电路保护、微机综合保护已成为继电保护装置的重要形式,但有触点的机电型继电保护因具有经济、实用、维修方便等特点仍被广泛使用在工厂供电保护线路中.参考文献:[1]　熊为群,陶　然.继电保护自动装置及二次回路[M].北京:中国电力出版社,2001.[2]　刘介才.供配电技术[M].北京:机械工业出版社,2000.[3]　邢道清,高　宏.继电保护与电气仪表[M].北京:机械工业出版社,1999.163增刊 苏　滨:工厂高压供电线路的继电保护。

浅谈中能化工高压供电线路的继电保护发布时间：2022-11-11T02:18:43.801Z 来源：《城镇建设》2022年第13期6月作者：韩宁宁[导读] 本文重点介绍了中能化工高压供电线路的继电保护,分析了过流继电保护的主要特点,并研究了高压配电线路中常用的继电保护措施。

韩宁宁安徽晋煤中能化工股份有限公司安徽阜阳 236400摘要：本文重点介绍了中能化工高压供电线路的继电保护,分析了过流继电保护的主要特点,并研究了高压配电线路中常用的继电保护措施。

从而,可以更有效的实现继电保护装置在高压配电线路里的按照科学规范正常运行,更精确快捷的进行继电保护操作,将事故电路全部切断,极大的控制事故电路的电流扩散范围,从而真正保障了高压配电线路的顺利运行。

关键词：继电保护、故障、过流电、单相接地引言：电力系统在运行环节中，因为生态环境、设备缺陷、绝缘层老化、操作失误等多种因素，可能会致使电力系统及设备发生故障，乃至出现异常运行状态。

可以说，电气设备故障的产生是在所难免的，系统中的所有故障都可能会严重危害电力系统的运行，甚至造成事故的发生。

因而，在电力系统设计和运行中，需要综合考虑系统可能发生的故障和异常现象，采取有效措施给予清除，保证系统正常的运行。

继电保护装置是保障电力系统安全性运行和供电质量的主要对策之一。

一、高压供电线路继电保护作为供电系统，工厂直流高压电源线电压一般为6~10kV，供电半径一般在3千米之内，供电容量并不大，电源电路继电保护装置比较简单。

对于线路的相间保护一般采用带时限的过电流保护，部分场所需要配备电流速断保护，一旦电路半途发生短路常见故障，继电保护装置便会用于断路器跳闸，造成断路器跳闸。

处理短路故障。

在我国6~10kV系统为不保护接地，路线短路时接地系统的相对性电压为0，其他几个相对性电压自上电压升到线电压，但线电压的相位和大小不会改变，不受影响三相电器设备的正常运转，故三相连地依据电力安装工程规定，电力安装工程中性点接地系统产生单相接地故障时，2h短路常见故障路线可以马上运作，不可以长期性运作。

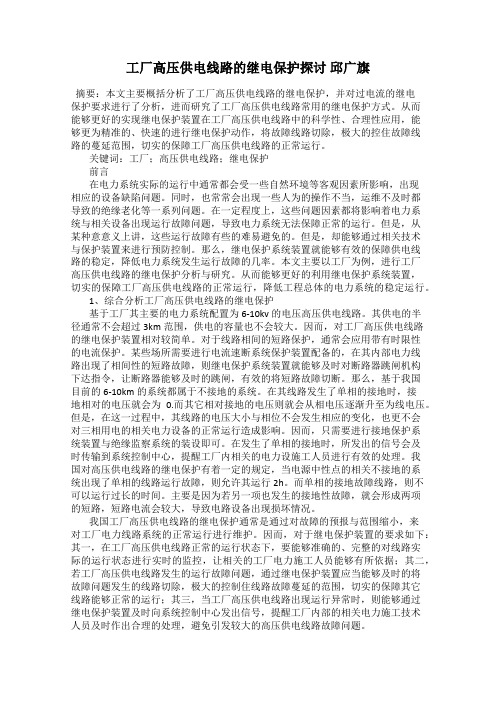

工厂高压供电线路的继电保护探讨邱广旗摘要：本文主要概括分析了工厂高压供电线路的继电保护，并对过电流的继电保护要求进行了分析，进而研究了工厂高压供电线路常用的继电保护方式。

从而能够更好的实现继电保护装置在工厂高压供电线路中的科学性、合理性应用，能够更为精准的、快速的进行继电保护动作，将故障线路切除，极大的控住故障线路的蔓延范围，切实的保障工厂高压供电线路的正常运行。

关键词：工厂；高压供电线路；继电保护前言在电力系统实际的运行中通常都会受一些自然环境等客观因素所影响，出现相应的设备缺陷问题。

同时，也常常会出现一些人为的操作不当，运维不及时都导致的绝缘老化等一系列问题。

在一定程度上，这些问题因素都将影响着电力系统与相关设备出现运行故障问题，导致电力系统无法保障正常的运行。

但是，从某种意意义上讲，这些运行故障有些的难易避免的。

但是，却能够通过相关技术与保护装置来进行预防控制。

那么，继电保护系统装置就能够有效的保障供电线路的稳定，降低电力系统发生运行故障的几率。

本文主要以工厂为例，进行工厂高压供电线路的继电保护分析与研究。

从而能够更好的利用继电保护系统装置，切实的保障工厂高压供电线路的正常运行，降低工程总体的电力系统的稳定运行。

1、综合分析工厂高压供电线路的继电保护基于工厂其主要的电力系统配置为6-10kv的电压高压供电线路。

其供电的半径通常不会超过3km范围，供电的容量也不会较大。

因而，对工厂高压供电线路的继电保护装置相对较简单。

对于线路相间的短路保护，通常会应用带有时限性的电流保护。

某些场所需要进行电流速断系统保护装置配备的，在其内部电力线路出现了相间性的短路故障，则继电保护系统装置就能够及时对断路器跳闸机构下达指令，让断路器能够及时的跳闸，有效的将短路故障切断。

那么，基于我国目前的6-10km的系统都属于不接地的系统。

在其线路发生了单相的接地时，接地相对的电压就会为0.而其它相对接地的电压则就会从相电压逐渐升至为线电压。

高压电网继电保护原理及技术研究摘要：近年来，我国经济发展水平不断提升，电力行业也得到了蓬勃发展。

由于我国用电量逐年增大，人们对用电的安全与稳定提出越来越高的要求。

高压电网的继电保护装置能够保证高压输电线路的安全运行，为用电提供安全保障。

本文通过高压电网继电保护原理以及高压电网继电保护技术研究现状进行分析与阐述，进而提出加强技术研究的措施。

关键词：高压电网；继电保护；原理；技术研究随着我国经济发展速度的不断加快，我国电力行业也取得了前所未有的发展。

由于人们生活水平不断提高，我国用电量呈逐年增加的态势，对电力系统的安全、稳定运行提出了更高的要求。

高压电网继电保护是电力系统安全运行的重要保证，也是电力行业发展的重点内容。

我国高压电网继电保护技术不断成熟，对电力的稳定运行有着积极作用。

在信息与网络高度发达的当今时代，相关研究人员应加强高压电网继电保护原理的研究，不断创新高压电网继电保护技术，实现高压电网继电保护的网络化与信息化，从而保证电力系统的安全与稳定运行。

1、高压电网继电保护原理保证电网安全与稳定运行的一个重要基础就是高压电网继电保护。

高压电网在实际运行过程中，可能会受到雷电、风暴等自然灾害以及一些人为因素的影响致使高压电网出现不同形式的短路以及非正常工作状态等问题。

当高压电网突发问题出现时，电网内会产生电流以及电压的突变，当突变量达到一定数值时，就会触发电力系统的控制程序，跳闸装置就会接受到相应的指令，执行跳闸操作，将电源及时断开，保护高压电网不被损坏。

这就是高压电网继电保护的运行原理。

通过相应信号与数据的传输可以形成相应的电网故障保护系统。

如果高压电网发生短路的情况，电力系统可以通过高压电网中的电流以及电压等物理量的变化来启动高压电网故障保护系统。

高压电网故障分为内部故障以及外部故障，不同的故障所采取的应对措施也不尽相同。

如果发生内部故障，被保护电网设备两侧的电流相位会出现数值上的差别，当设备两侧电流数值不等、电流相位相等时，则说明高压电网出现内部故障，此时故障保护系统就会根据设备两侧电流以及相位数值的差别做出保护动作。

高压电动机的继电保护实验结论高压电动机的继电保护实验结论1. 引言在电力系统中，高压电动机是一个非常重要的设备，它的运行状态直接关系到生产和运营的稳定性和安全性。

为了保护高压电动机免受电力系统中的各种异常电压和电流的影响，继电保护系统起着至关重要的作用。

本文将根据实验结果，深入探讨高压电动机的继电保护实验结论。

2. 实验背景在进行高压电动机的继电保护实验之前，我们首先需要了解实验的背景和意义。

高压电动机在电力系统中是承担重要负载的设备，一旦发生故障，不仅会造成生产和运营中断，还可能对系统造成严重影响。

建立起可靠的继电保护系统对于保障高压电动机的安全运行至关重要。

3. 实验目的本次高压电动机的继电保护实验的目的是为了验证不同继电保护方案在面对异常电压、电流等情况下的响应和可靠性。

通过实验结果，评估不同继电保护方案的优缺点，为高压电动机的继电保护系统的设计和改进提供参考。

4. 实验设备在本次实验中，我们选取了一台标准的高压电动机作为实验设备，并配备了多种不同类型和品牌的继电保护装置，用以对比和评估。

5. 实验过程及结果分析5.1. 实验一：过流保护试验我们进行了过流保护试验。

实验结果表明，在电流超过额定值时，过流保护装置能够快速准确地切断电源，有效保护了高压电动机。

然而，在短暂的大电流冲击下，部分过流保护装置出现了误动作的情况。

5.2. 实验二：过压保护试验我们进行了过压保护试验。

实验结果显示，过压保护装置在电压超过安全范围时，能够迅速切断电源，保护了高压电动机不受损害。

但是在电网瞬时断电后，过压保护装置的恢复时间略长，有一定影响。

5.3. 实验三：接地保护试验我们进行了接地保护试验。

实验结果表明，接地保护装置对于电动机接地故障的检测和切断反应非常迅速和准确，保护了电动机免受绝缘损坏。

5.4. 实验四：差动保护试验我们进行了差动保护试验。

实验结果显示，差动保护装置能够准确判断电动机内部绕组的状态，对内部短路等故障起到了有效的保护作用。

高压直流输电线路继电保护技术探究1. 引言1.1 研究背景高压直流输电线路继电保护技术是电力系统中一个重要的环节，它承担着保障系统设备安全运行和电网稳定运行的重要任务。

随着电力系统的不断发展和现代化建设，高压直流输电线路继电保护技术的研究和应用也越来越受到人们的关注。

在传统的交流输电系统中，继电保护技术已经相对成熟，但是在高压直流输电系统中，由于其特殊性和复杂性，存在着许多新的挑战和问题。

直流系统的故障特性与交流系统不同，需要针对性的继电保护技术来保障系统的可靠运行。

高压直流输电线路的故障处理复杂，传统的继电保护技术在应对这些故障时存在着一定的局限性。

研究高压直流输电线路继电保护技术的背景是当前电力系统发展的需要，是提升电网安全性和可靠性的重要举措。

通过对该技术的深入探究和改进，可以有效提高电力系统的运行效率，保障供电质量，进一步推动电力行业的可持续发展。

1.2 研究目的研究目的是为了探究高压直流输电线路继电保护技术的现状和存在的问题，寻找合适的改进方案，提高继电保护技术的效率和可靠性。

通过对技术实施和效果评估，为电力系统安全稳定运行提供支持，为未来继电保护技术的发展方向指明道路。

本研究旨在强调高压直流输电线路继电保护技术在电力系统中的重要性，探讨其对电力系统安全稳定运行的意义，同时展望未来的研究方向，为进一步提高电力系统的安全性和稳定性做出贡献。

通过本研究，期望为电力行业的发展和创新提供有益的参考和指导，推动继电保护技术的不断进步与完善，促进电力系统的持续发展和进步。

1.3 研究意义高压直流输电线路继电保护技术的研究具有重要的意义。

随着电力系统的不断发展和电力需求的增长，高压直流输电线路已经成为解决输电容量大、输电距离远的问题的重要手段。

高压直流输电线路的继电保护技术仍面临着诸多挑战，如传统继电保护技术在高压直流系统中应用存在不足，无法满足系统快速故障诊断和及时处理的需求。

深入研究高压直流输电线路继电保护技术，探索改进方案，对提高电力系统的可靠性和安全性具有重要的意义。
