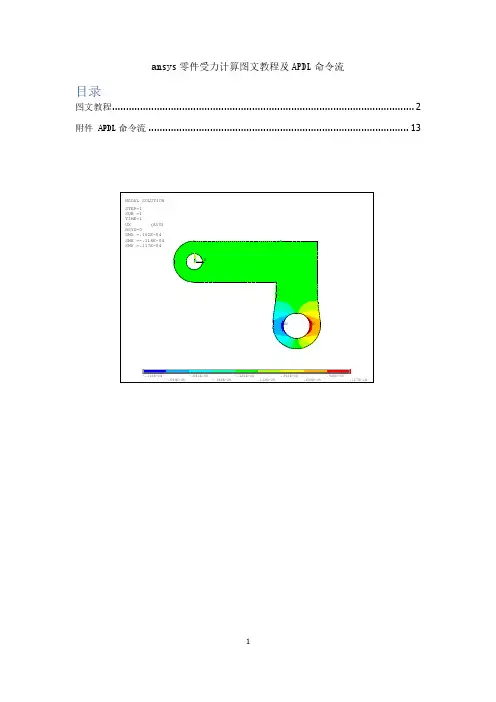

ansys零件受力计算图文教程及APDL命令流目录图文教程 (2)附件 APDL命令流 (13)图文教程图1 选择单元类型图2 设定平面应力问题图3 设定材料属性图4 建立关键点图5作出圆弧图6建立其余的关键点和直线，用线围成面图7 复制并旋转、平移面得到另一个面图8 布尔运算图9删除多余的面图10设置材料，单元号图11设定单元尺寸图12划分网格图13约束左上销孔的全部位移图14 右下销孔施加均布压力载荷图15计算图16计算完成附件 APDL命令流finish/clear/prep7et,1,plane183keyopt,1,3,0mp,ex,1,30e6 !psi mp,prxy,1,0.27建模k,1,,1k,2,,-1k,3,,0.4k,4,,-0.4csys,1l,1,2l,3,4csys,0lsymm,x,allnummrg,allnumcmp,allldele,1,,,1k,,kx(1)+6,ky(1)k,,kx(2)+6,ky(2)l,1,5$l,5,6$l,6,2$l,2,4$l,1,3 al,3,4,7,8$al,1,2,5,6,7,8 wpoff,5cswplan,11,1agen,2,all,,,,90wpcsys,-1,0 csys,0 agen,,3,4,,,2,,,,1 aovlap,all adele,6,,,1 nummrg,all numcmp,all aesize,all,0.1 amesh,all约束dl,1,,alldl,3,,all加载lsel,s,,,9,11,2 sfl,all,pres,500 allsel,all计算/solusolvefinish。

使用ANSYS 表面效应单元施加周向载荷的一个例子 (续)

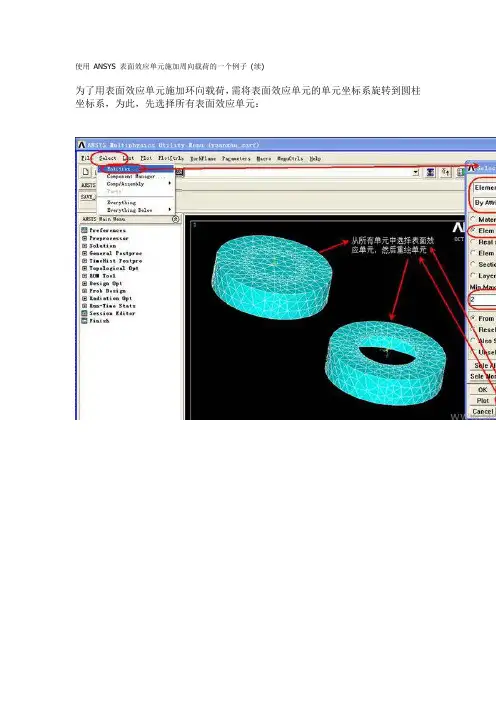

为了用表面效应单元施加环向载荷，需将表面效应单元的单元坐标系旋转到圆柱坐标系，为此，先选择所有表面效应单元：
然后将表面表面效应单元的坐标系旋转为局部圆柱坐标系。

操作过程如下：
在弹出对话框中，选择要修改的单元属性为Elem coord ESYS，然后输入局部圆
柱坐标系的编号11，再点击OK：
列出当前单元的属性，可以看到修改结果：
为了后面能够显示所施加的载荷，首先打开对于边界条件的显示功能：
然后在表面效应单元上施加环向压力，菜单路径：
Main Menu > Solution > Define Loads > Apply > Pressure > On Elements > Pick All
在弹出菜单中，选择常数载荷1000，LKEY (承受压力的单元面号) 暂选为2，点击OK 后查看载荷结果：
所施加的压力：可以看到对于柱面上的单元，压力是沿环向的，但是端面上的单元，压力并不是沿环向的：
下面重新对端面上的表面效应单元施加压力，选择LKEY 为 3：
点击OK 后，所显示的压力都是环向的：。

! ANSYS命令流学习笔记18-表面效应单元surface effect !学习重点：!1 表面载荷的施加当施加表面载荷时，在WorkBench中可以很方便地施加。

但其本质也是借助表面效应单元来完成的。

譬如当实体结构表面施加沿切向或者任何方向的均布载荷（甚至不均布?）时，都可以使用表面效应单元。

!2 表面效应单元的建立表面单元，意思就是要依附于现有单元的表面，利用现有节点形成单元，因此单元增加，而节点不增加。

单元通过制定坐标系方向等，施加不同方向的载荷。

!3 表面效应单元的典型应用目前可以使用的表面效应单元：对二维问题：SURF151和SURF153；对三维问题：SURF152和SURF154。

151和152为热表面效应单元，153和154为结构表面效应单元。

表面单元可以很好用，如下例子中的通过表面施加扭矩；总之就是定义与表面成各种方向力的载荷。

在热流问题也有广泛应用。

!问题描述! 在workbench中可以轻松实现其定义，根据图示边界条件，得出位移结果如右图。

这里把此问题转到APDL里运行。

并再熟悉一下接触设定。

（案例参考ansys官方教程，有点不同）!APDL命令：finish/clear/title,surf effect~parain,'2s','x_t' !导入当前路径下的2s.x_t文件，包括所有体面线。

实在不想在APDL 里建模了，这是在SCDM中建模导出的文件。

/facet,normal/replot !单位m、Pa!!!以上导入x_t模型et,1,solid185r,2real,2et,2,surf154mp,ex,1,2.1e11mp,prxy,1,0.3 !定义材料1为结构钢mshape,0,3Dmshkey,2esize,0.0005 !网格无关分析之后，选择该尺寸，因为接触存在，网格需要细分vsweep,all !划分网格!!!以上定义材料及划分网格!复习下接触，而且规则形状分开，方便简单划分网格r,3mat,1real,3et,3,targe170et,4,conta174keyopt,4,12,5 !bonded约束vsel,s,loc,z,0.04,0.05asel,s,loc,z,0.04type,3nsla,s,1esln,s,0esurf !根据线创建target170allselvsel,s,loc,z,0,0.04asel,s,loc,z,0.04type,4nsla,s,1esln,s,0esurf !根据线创建contact174!!!以上建立两个体之间的绑定接触!建立surf154单元，为3D面单元csys,1allselasel,s,loc,x,0.015 !切换到圆柱坐标系，方便选择圆周上节点nsla,s,1mat,1real,2type,2esurf!!!以上根据节点，生产surf154单元csys,0local,100,1,0,0,0esel,s,type, ,2emodify,all,esys,100allsel!!!以上建立局部圆柱坐标系，并将此坐标系定义为surf单元的单元坐标系finish/soluesel,s,type, ,2sfe,all,2,pres,,10e6 !施加面压力allselnsel,s,loc,z,0d,all,all !约束底面!!!以上施加边界条件allselsolve !计算finish!!!进入后处理/post1plnsol,u,sumplnsol,s,eqvfinish/eof。

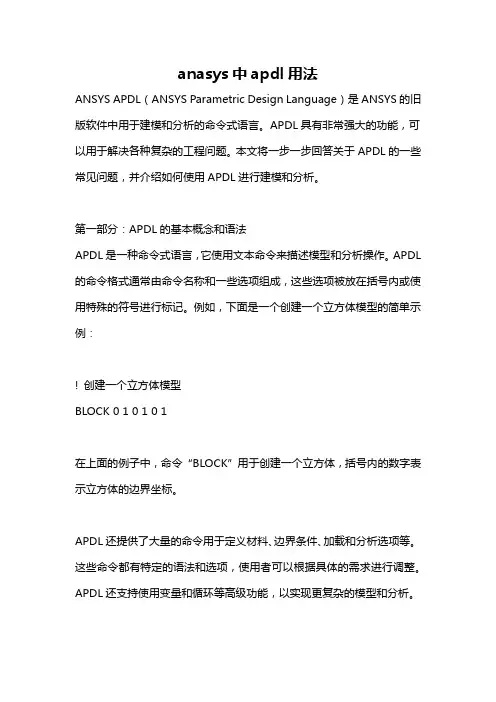

anasys中apdl用法ANSYS APDL（ANSYS Parametric Design Language）是ANSYS的旧版软件中用于建模和分析的命令式语言。

APDL具有非常强大的功能，可以用于解决各种复杂的工程问题。

本文将一步一步回答关于APDL的一些常见问题，并介绍如何使用APDL进行建模和分析。

第一部分：APDL的基本概念和语法APDL是一种命令式语言，它使用文本命令来描述模型和分析操作。

APDL 的命令格式通常由命令名称和一些选项组成，这些选项被放在括号内或使用特殊的符号进行标记。

例如，下面是一个创建一个立方体模型的简单示例：! 创建一个立方体模型BLOCK 0 1 0 1 0 1在上面的例子中，命令“BLOCK”用于创建一个立方体，括号内的数字表示立方体的边界坐标。

APDL还提供了大量的命令用于定义材料、边界条件、加载和分析选项等。

这些命令都有特定的语法和选项，使用者可以根据具体的需求进行调整。

APDL还支持使用变量和循环等高级功能，以实现更复杂的模型和分析。

第二部分：APDL的建模功能APDL具有强大的建模功能，可以用于创建各种几何形状和结构。

下面列举了几个常见的建模命令：1. BLOCK：用于创建一个立方体或长方体模型。

2. CYLIND：用于创建一个圆柱体模型。

3. SPHERE：用于创建一个球体模型。

4. COMBIN：用于组合多个模型为一个整体。

这些命令的选项可以根据具体的需求进行调整，例如指定尺寸、位置和方向等。

在建模过程中，APDL还提供了一些辅助命令用于编辑和变换模型，如移动、旋转和缩放等。

第三部分：APDL的分析功能APDL可以用于进行各种工程分析，包括静态分析、动态分析、热传导分析等。

下面列举了几个常见的分析命令：1. SOLVE：用于求解线性方程组，得到模型的位移和应力等结果。

2. LOAD：用于定义加载条件，如施加力、约束和温度等。

3. POST1：用于后处理分析结果，包括位移、应力、应变和温度等。

结合自身经验，谈ANSYS中的APDL命令(二)发表时间：2009-5-10 作者: 倪欣来源: e-works关键字: ANSYS APDL 命令流在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。

1.1 /prep7(进入前处理)定义几何图形：关键点、线、面、体（1）.csys,kcnkcn , 0 迪卡尔坐标系1 柱坐标2 球4 工作平面5 柱坐标系（以Y轴为轴心）n 已定义的局部坐标系（2）.numstr, label, value 设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstr（3）.K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号（4）.Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0” 如果附有节点及单元，则一起拷贝。

“1”不拷贝节点和单元imove：“0” 生成拷贝“1”移动原关键点至新位置，并保持号码，此时（itime,kinc,noelem）被忽略注意：MAT,REAL,TYPE 将一起拷贝，不是当前的MAT,REAL,TYPE（5）.A, P1, P2, ……… P18 由关键点生成面（6）.AL, L1,L2, ……,L10 由线生成面面的法向由L1按右手法则决定，如果L1为负号，则反向。

（线需在某一平面内坐标值固定的面内）（7）.vsba, nv, na, sep0,keep1,keep2 用面分体（8）.vdele, nv1, nv2, ninc, kswp 删除体kswp: 0 只删除体1 删除体及面、关键点（非公用）（9）.vgen, itime, nv1, nv2, ninc, dx, dy, dz, kinc, noelem, imove 移动或拷贝体itime: 份数nv1, nv2, ninc：拷贝对象编号dx, dy, dz ：位移增量kinc: 对应关键点号增量noelem,：0：同时拷贝节点及单元1：不拷贝节点及单元imove：0：拷贝体1：移动体（10）.cm, cname, entity 定义组元，将几何元素分组形成组元cname: 由字母数字组成的组元名entity: 组元的类型（volu, area, line, kp, elem, node）（11）.cmgrp, aname, cname1, ……,cname8 将组元分组形成组元集合aname: 组元集名称cname1……cname8: 已定义的组元或组元集名称1.2 定义几个所关心的节点，以备后处理时调用节点号。

ansysapdl约束施加原理ANSYS APDL（ANSYS Parametric Design Language）是一种用于进行有限元分析的编程语言。

在ANSYS APDL中，可以通过施加约束来模拟真实工程中的各种限制条件。

本文将介绍ANSYS APDL中约束施加的原理和方法。

在有限元分析中，约束是模拟真实系统中的限制条件，如固定支撑、强制位移等。

在ANSYS APDL中，约束可以通过多种方式施加，包括固定边界条件、加载边界条件和接触边界条件等。

固定边界条件是最常见的约束方式之一。

它通过将某些节点或面固定在空间中的特定位置上来模拟物体的固定支撑。

在ANSYS APDL中，可以使用命令*BOUNDARY对节点或面施加固定边界条件。

例如，可以通过命令*BOUNDARY, type, node, , , , 1, 1, 1, 1将节点的三个位移方向固定。

加载边界条件是另一种常见的约束方式。

它通过施加外部载荷或位移来模拟物体受到的力或位移约束。

在ANSYS APDL中，可以使用命令*BOUNDARY对节点或面施加加载边界条件。

例如，可以通过命令*BOUNDARY, type, node, , , , 2, , , 3施加节点的z方向位移约束。

接触边界条件是模拟物体之间的接触行为的约束方式。

在ANSYS APDL中，可以使用命令*CONTACT对物体之间的接触行为进行建模。

通过指定接触对之间的摩擦系数、硬度等参数，可以模拟不同材料之间的接触行为。

例如，可以通过命令*CONTACT, type, node, , , , , , , , , friction_coefficient指定接触对之间的摩擦系数。

除了上述常见的约束方式外，ANSYS APDL还提供了许多其他约束方式，如对称约束、周期性约束等。

这些约束方式可以根据具体的工程问题进行选择和组合，以模拟真实系统中的各种限制条件。

在使用ANSYS APDL进行有限元分析时，正确施加约束是非常重要的。

本文介绍用ANSYS APDL命令流实现加载表面效应单元的任意方向荷载的相关内容。

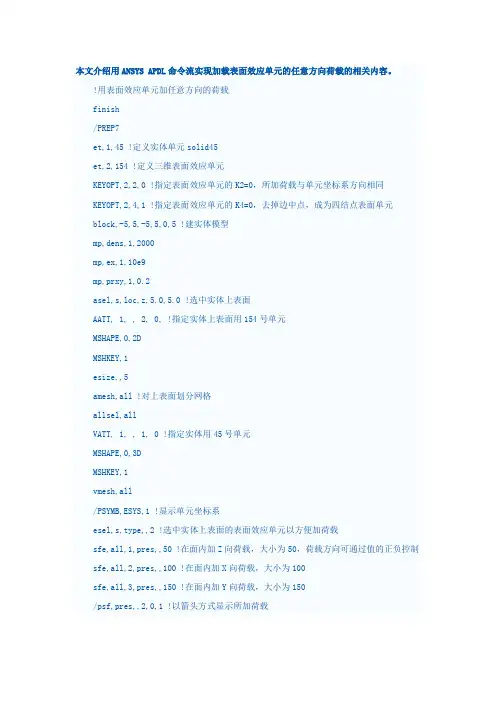

!用表面效应单元加任意方向的荷载finish/PREP7et,1,45 !定义实体单元solid45et,2,154 !定义三维表面效应单元KEYOPT,2,2,0 !指定表面效应单元的K2=0，所加荷载与单元坐标系方向相同KEYOPT,2,4,1 !指定表面效应单元的K4=0，去掉边中点，成为四结点表面单元block,-5,5,-5,5,0,5 !建实体模型mp,dens,1,2000mp,ex,1,10e9mp,prxy,1,0.2asel,s,loc,z,5.0,5.0 !选中实体上表面AATT, 1, , 2, 0, !指定实体上表面用154号单元MSHAPE,0,2DMSHKEY,1esize,,5amesh,all !对上表面划分网格allsel,allVATT, 1, , 1, 0 !指定实体用45号单元MSHAPE,0,3DMSHKEY,1vmesh,all/PSYMB,ESYS,1 !显示单元坐标系esel,s,type,,2 !选中实体上表面的表面效应单元以方便加荷载sfe,all,1,pres,,50 !在面内加Z向荷载，大小为50，荷载方向可通过值的正负控制sfe,all,2,pres,,100 !在面内加X向荷载，大小为100sfe,all,3,pres,,150 !在面内加Y向荷载，大小为150/psf,pres,,2,0,1 !以箭头方式显示所加荷载!如果已经知道荷载在整体坐标系内的方向失量为(0,1,1)，可以用如语句加该方向的荷载sfe,all,5,pres,,100,0,1,1 !荷载值100后的三个数为方向失量allsel,alleplot。
