10KV配电室开关柜及其作用

10KV开关柜原理10KV开关柜主要由三个部分组成：断路器、隔离开关和组合电器。

断路器用于断开电力系统中的电流，隔离开关用于隔离设备，并提供安全的工作环境，组合电器用于控制和保护电力系统。

这些部分共同工作，确保电力系统的安全运行。

首先，断路器是10KV开关柜中的主要部件之一、它的作用是断开电流，以确保设备的安全工作。

断路器通常由电磁力触发器控制。

当电流过大或系统发生故障时，触发器会断开断路器，使电流停止流动。

断路器通常具有短路和过载保护功能，能够快速响应故障并保护电力系统。

其次，隔离开关是10KV开关柜中的另一个重要部件。

它的作用是隔离设备并提供安全的工作环境。

隔离开关通常由手动操作，可以将设备与电源分离，避免在操作或维护时产生电击风险。

隔离开关通常与断路器配合使用，使维护和检修更加方便。

另外，组合电器是10KV开关柜中的关键部件之一、它通常由控制回路、保护回路和信号回路组成。

控制回路用于控制10KV开关柜的各种操作，如开关、断开电流等。

保护回路用于实时监测电力系统的电流和电压，并在故障发生时触发断路器。

信号回路用于传输开关状态、电流和电压等信息。

此外，10KV开关柜在设计上还必须考虑到高电压的安全问题。

为了确保操作人员的安全，10KV开关柜通常采用绝缘材料和防爆结构。

绝缘材料用于隔离电力系统中的高电压，防止人员触电。

防爆结构则用于防止电力系统发生爆炸，保护人员的生命安全。

总之，10KV开关柜的原理是通过断路器、隔离开关和组合电器等部件的协同工作，控制和保护电力系统中的设备。

这些部件充分考虑了高电压环境下的安全问题，并能够快速响应电力系统的故障，确保电力系统的安全运行。

10KV配电室开关柜的组成及作用讲解1.进线柜进线柜是10KV配电室开关柜的重要组成部分，用于将10KV高压电源引入配电室。

进线柜通常包括高压隔离开关、电流互感器、电压互感器等元件。

高压隔离开关用于切断或连接电源，保证电源的输入和输出。

电流互感器和电压互感器用于对电流和电压进行测量和监控，保证进入配电室的电源安全可靠。

2.母线柜母线柜是10KV配电室开关柜的核心部分，用于将进线柜引入的电源分配到各个出线柜。

母线柜通常包括主母线和分支母线。

主母线用于将电源信号分配到各个分支母线上，分支母线则将电源信号进一步分配到各个出线柜上。

母线柜能够根据需要实现分段并联、或者汇流排供电，确保每个出线柜能够获得稳定可靠的电源供应。

3.出线柜出线柜用于将母线柜分配的电源供应给各个电器设备。

出线柜通常包括断路器、熔断器、负荷开关等元件。

断路器用于进行电源的开关控制，保证电源的开闭操作。

熔断器用于保护电源和设备免受短路和过载等电力故障的影响。

负荷开关用于将电源供应连接到各个负荷设备上，实现对负荷设备的开关控制。

4.电缆接地柜电缆接地柜用于将配电设备的杂散电流引入地下，保证设备的安全运行。

电缆接地柜通常包括接地开关、接地电流互感器等元件。

接地开关用于接地电源信号，将杂散电流引导到地下，有效降低电压和漏电流水平。

接地电流互感器用于对接地电流进行测量和监控，确保接地系统的运行安全可靠。

综上所述，10KV配电室开关柜由进线柜、母线柜、出线柜和电缆接地柜等组成。

进线柜将10KV高压电源引入配电室，母线柜将电源分配到各个出线柜，出线柜将电源供应给负荷设备，电缆接地柜用于引导杂散电流。

通过这些组成部分的协同作用，10KV配电室开关柜能够实现对电源的有效控制和分配，确保电力系统的安全稳定运行。

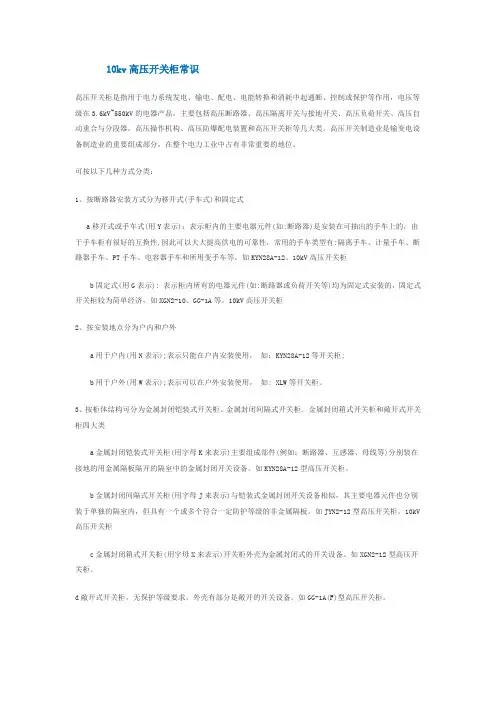

10kv高压开关柜常识高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

可按以下几种方式分类：1、按断路器安装方式分为移开式(手车式)和固定式a移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如KYN28A-12。

10kV高压开关柜b固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A等。

10kV高压开关柜2、按安装地点分为户内和户外a用于户内(用N表示);表示只能在户内安装使用，如：KYN28A-12等开关柜;b用于户外(用W表示);表示可以在户外安装使用，如: XLW等开关柜。

3、按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类a金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。

如KYN28A-12型高压开关柜。

b金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。

如JYN2-12型高压开关柜。

10kV 高压开关柜c金属封闭箱式开关柜(用字母X来表示)开关柜外壳为金属封闭式的开关设备。

如XGN2-12型高压开关柜。

10KV 高压开关柜基础知识1.高压熔断器：用于最简单的短路保护电器,当电路或电路中的设备过载或发生故障,其所在电路的电流超过规定值并经一定时间后,高压熔断器熔件发热而熔断；2.高压隔离开关：用于保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作；3.高压断路器：用于切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行；4.高压电流互感器：用于将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置用；5.高压电压互感器：把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用；6.零序电流互感器：用于通过电流互感器检测被保护系统的一次侧三相电流的矢量和；7.氧化锌避雷器：用于由限制过电压以保护电气设备；8.高压接地开关：用于在检修开关柜时放电;防止误操作送电；9.综合保护装置：用于接收各类输入的信号与键盘设置以及显示屏显示共同参入控制从而执行保护动作；10.高压柜仪表室：用于直观反应设备目前运行状态以及各参数变化情况。

主要技术参数：1.10KV母排、熔断器额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压；2.断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流；3.接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流；4.操动机构分合闸线圈额定电压、直流电阻、功率，储能电机额定电压、功率；5.各类测量仪表测量范围以及模拟量数据装换区间；6.柜体防护等级及符合的国家标准编号。

常规保护：1.限时速断保护；2.电流速断保护；3.过电流保护；4.过负荷保护；5.低电压保护；6.单相接地电流保护；7.温度保护；8.机械五防保护基本倒闸操作：1.远程分开断路器；2.就地确认相应断路器状态；3.在智能操控装置上确认控制状态在0位、控制模式由自动切换到手动、由远程切换到就地；4.分开控制柜控制电源与蓄能电源；5.利用操作手柄逆时针退出断路器小车至实验位；6.合上接地倒闸、断开所有仪表电源以及装置电源；7.悬挂断电标示牌防止误送电。

10kV高压柜组成及作用
KYN28C-12 铠装式金属封闭开关设备（以下简称 KYN28C-12 开关柜）适用于三相交流 50Hz、3.6~12kV 单母线及单母线分段电力系统，具有“五防”功能。

开关柜的可移开部分可配置真空断路器和真空接触器等元器件。

目前主要使用高压柜型为KYN28-12金属铠装移开式开关设备（简称：KYN28-12开关柜）是三相交流户内成套配电装置。

适用于额定电压为10kV单母线及单母线分段电力系统。

主要用于我段各变配电所中，作为接受和分配电能之用，并具有对电路进行控制、保护和监测等功能
根据作业指导书及相关电力技术、安全规程，隔离要进行工作的区域，并保证电源不会被重新接通。

检查开关装置、控制、联锁、保护、信号和其他装置的功能。

检查隔离触头的表面状况，移去手车、支起活门，目测检查触头。

若其表面的镀银层，磨损到露出铜，或表面严重腐蚀、出现损伤或过热（表面变色）痕迹，则更换触头。

检查开关的附件和辅助设备，也要检查绝缘保护板，它们应保持干燥和清洁。

在运行电压下，设备表面不允许出现外部放电现象。

这可以根据噪声、异味和辉光等现象来判断。

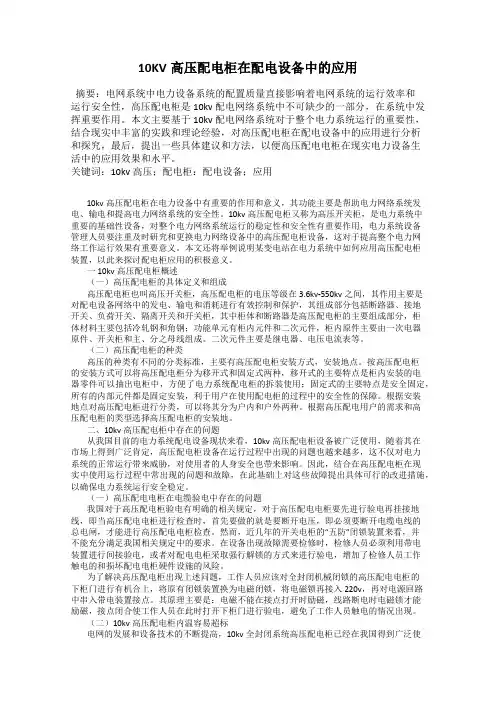

10KV高压配电柜在配电设备中的应用摘要：电网系统中电力设备系统的配置质量直接影响着电网系统的运行效率和运行安全性，高压配电柜是10kv配电网络系统中不可缺少的一部分，在系统中发挥重要作用。

本文主要基于10kv配电网络系统对于整个电力系统运行的重要性，结合现实中丰富的实践和理论经验，对高压配电柜在配电设备中的应用进行分析和探究，最后，提出一些具体建议和方法，以便高压配电电柜在现实电力设备生活中的应用效果和水平。

关键词：10kv高压；配电柜：配电设备；应用10kv高压配电柜在电力设备中有重要的作用和意义，其功能主要是帮助电力网络系统发电、输电和提高电力网络系统的安全性。

10kv高压配电柜又称为高压开关柜，是电力系统中重要的基础性设备，对整个电力网络系统运行的稳定性和安全性有重要作用，电力系统设备管理人员要注重及时研究和更换电力网络设备中的高压配电柜设备，这对于提高整个电力网络工作运行效果有重要意义。

本文还将举例说明某变电站在电力系统中如何应用高压配电柜装置，以此来探讨配电柜应用的积极意义。

一10kv高压配电柜概述（一）高压配电柜的具体定义和组成高压配电柜也叫高压开关柜，高压配电柜的电压等级在3.6kv-550kv之间，其作用主要是对配电设备网络中的发电、输电和消耗进行有效控制和保护，其组成部分包括断路器、接地开关、负荷开关、隔离开关和开关柜，其中柜体和断路器是高压配电柜的主要组成部分，柜体材料主要包括冷轧钢和角钢；功能单元有柜内元件和二次元件，柜内原件主要由一次电器原件、开关柜和主、分之母线组成。

二次元件主要是继电器、电压电流表等。

（二）高压配电柜的种类高压的种类有不同的分类标准，主要有高压配电柜安装方式，安装地点。

按高压配电柜的安装方式可以将高压配电柜分为移开式和固定式两种，移开式的主要特点是柜内安装的电器零件可以抽出电柜中，方便了电力系统配电柜的拆装使用；固定式的主要特点是安全固定，所有的内部元件都是固定安装，利于用户在使用配电柜的过程中的安全性的保障。

保护用1.0级
10kV 电压互感器 环氧树脂浇注式电压互感器把高电压按比例关系变换成 100V 或更低等级的标 准二次电压，供保护、计量、仪表装置使用。 常用变比：10/0.1kV
零序电流互感器 当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线 路上的设备保护动作。
氧化锌避雷器 利用氧化锌良好的非线性伏安特性，在正常工作电压时流过避雷器的电流极小 （微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达 到保护的效果。
固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。 B手车( 断路器 )室
在断路器室内安装了特定的 导轨 ，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之 间移动。静触头的隔板(活 门 )安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自 动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。 C电缆室
高压接地开关 使用于 12kV 及以下交流 50Hz 的电力系统中，可与各种型号高压开关柜配套 使用，亦可作为高压电器设备检修时接地保护用。
高压带电显示装置
高压带电显示装置由支柱绝缘子式传感器与显示器两部分元件组成。 支柱绝缘子式传感器金属电极及绝缘材料组成。 显示器由发光二极管及二次电源部分组成。 高压带电显示装置用以显示装置处于高压带电状况。还可与电磁锁配合，实现强 制闭锁开关柜操作手柄及柜门。 达到防止带电关、合接地开关、防止误入 柜全名称为金属铠装中置移开式封闭开关设备。高压开关柜应用在
配电系统、输电系统、电能转换和消耗系统中作接受和分配电能。
高压开关柜结构 开关柜被隔板分成手车室、母线室、 电缆 室和 继电器 仪表室。
A母线室 母线室布置在开关柜的背面上部，全部母线用绝缘套管塑封。在母线穿越开关柜隔板时，用母线套管

【IBE】图文解析10kV配电室开关柜及其作用1、进线柜进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10KV电源，10KV电源经过开关柜将电能送到10KV母线，这个开关柜就是进线柜。

组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件。

作用：进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。

因此进线柜具备了保护、计量、监控等综合功能。

10kV进线柜2、计量柜主要组成：电流互感器、熔断器、VV接线的电压互感器、带电显示器。

作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。

安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。

计量柜的管理权限一般为电力部门，用户无权进行维修和调试等工作。

10kV计量柜3、PT柜主要组成：电压互感器、隔离刀、熔断器、避雷器。

作用：1、电压测量，提供测量表计的电压回路；2、可提供操作盒操作电源；3、每段母线过电压保护器的装设；4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件。

（嗯……10kV以下的中压配电系统好像一般PT柜都没有单独设，进线隔离柜那直接就带了，反正我做过的项目没有= =，据说110~550kV的高压必须单独设，而且有的柜根本装不下……）PT柜4、出线柜组成：三组三线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置。

作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护和接通断开支路电源的作用。

10kV出线柜5、联络柜组成：隔离开关、断路器、电流互感器、带电显示装置。

作用：联络柜也叫母线分段柜，是用来连接两段母线的设备，在单母线分段、双母线系统中常常要用到母线联络柜，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

10kv高压开关柜原理图简介10kv高压开关柜是电力系统中常用的设备，用于控制和保护电力传输和分配过程中的高压电路。

本文将介绍10kv高压开关柜的原理图及其各个部分的功能。

原理图结构10kv高压开关柜原理图由以下部分组成： 1. 输入电源线路 2. 断路器 3. 开关 4. 电源变压器 5. 保护装置功能解析输入电源线路输入电源线路将高压电源连接到高压开关柜。

这些线路通常由电线和接插件组成，用于将电力传输到开关柜。

断路器断路器是高压开关柜中的重要组成部分，它用于切断或连接电路。

断路器具有过载和短路保护功能，可以在电路出现问题时自动切断电力供应，以保护设备和人员的安全。

开关开关是高压开关柜中用于控制电路的设备。

开关通常有手动和自动两种操作方式，可以用于打开或关闭电路，以及控制电流的流动。

电源变压器电源变压器用于将输入电压转换为所需的工作电压。

在高压开关柜中，电源变压器通常将高压电源转换为低压电源，以供给各个部分的控制电路工作。

保护装置保护装置是高压开关柜中用于监测电路状态并保护设备的部分。

保护装置可以感知电流、电压和温度等参数，当电路出现异常时，会触发保护机制，如切断电源、发出警报等，以保护设备的安全运行。

使用指南在使用10kv高压开关柜时，需要遵守以下指南： 1. 确保输入电源线路连接正确，并检查其连接是否牢固。

2. 在进行任何操作之前，务必先切断电源并确保电路处于安全状态。

3. 严格按照操作手册中的指引进行操作，避免操作过程中的错误和危险。

4. 定期检查断路器、开关和保护装置的工作状态，并做必要的维护和保养。

5. 在发现任何异常情况时，应立即停止使用，并联系专业人员进行检修和维修。

结论10kv高压开关柜原理图中的各个部分共同协作，实现对高压电路的控制和保护。

合理、安全地使用开关柜能够提高电力系统的可靠性和安全性，确保设备的正常运行。

使用者在使用高压开关柜时应注意以下几点：正确连接输入电源线路、严格遵守操作手册、定期维护和保养设备，并在异常情况下及时采取措施。

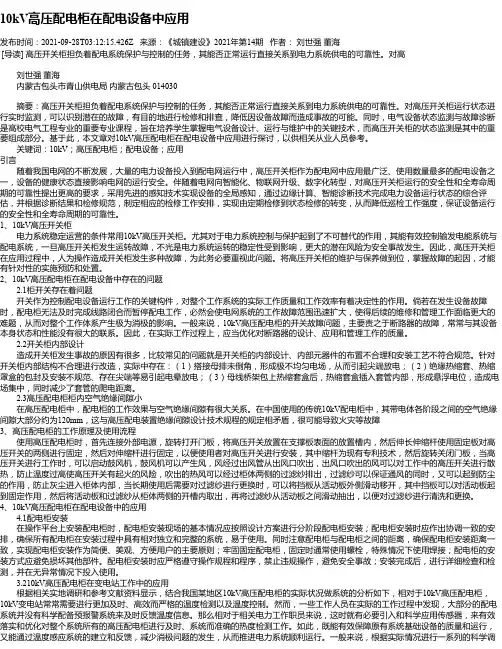

10kV高压配电柜在配电设备中应用发布时间：2021-09-28T03:12:15.426Z 来源：《城镇建设》2021年第14期作者：刘世强董海[导读] 高压开关柜担负着配电系统保护与控制的任务，其能否正常运行直接关系到电力系统供电的可靠性。

对高刘世强董海内蒙古包头市青山供电局内蒙古包头 014030摘要：高压开关柜担负着配电系统保护与控制的任务，其能否正常运行直接关系到电力系统供电的可靠性。

对高压开关柜运行状态进行实时监测，可以识别潜在的故障，有目的地进行检修和排查，降低因设备故障而造成事故的可能。

同时，电气设备状态监测与故障诊断是高校电气工程专业的重要专业课程，旨在培养学生掌握电气设备设计、运行与维护中的关键技术，而高压开关柜的状态监测是其中的重要组成部分。

基于此，本文章对10kV高压配电柜在配电设备中应用进行探讨，以供相关从业人员参考。

关键词：10kV；高压配电柜；配电设备；应用引言随着我国电网的不断发展，大量的电力设备投入到配电网运行中，高压开关柜作为配电网中应用最广泛、使用数量最多的配电设备之一，设备的健康状态直接影响电网的运行安全。

伴随着电网向智能化、物联网升级、数字化转型，对高压开关柜运行的安全性和全寿命周期的可靠性提出更高的要求，采用先进的感知技术实现设备的全局感知，通过边缘计算、智能诊断技术完成电力设备运行状态的综合评估，并根据诊断结果和检修规范，制定相应的检修工作安排，实现由定期检修到状态检修的转变，从而降低巡检工作强度，保证设备运行的安全性和全寿命周期的可靠性。

1、10kV高压开关柜电力系统稳定运营的条件常用10kV高压开关柜。

尤其对于电力系统控制与保护起到了不可替代的作用，其能有效控制输发电能系统与配电系统，一旦高压开关柜发生运转故障，不光是电力系统运转的稳定性受到影响，更大的潜在风险为安全事故发生。

因此，高压开关柜在应用过程中，人为操作造成开关柜发生多种故障，为此务必要重视此问题。

山西信誉水利水电安装检修有限公司
手车离开断开位置/试验位置后， 手车离开断开位置/试验位置后，在向工作位置推进的过程中和达到 工作位置以后，不能拔开二次插头（二次插头被锁定）。 ）。接地开关与电缆 工作位置以后，不能拔开二次插头（二次插头被锁定）。接地开关与电缆 室盖板间的联锁：只有当接地开关处于合闸状态时， 室盖板间的联锁：只有当接地开关处于合闸状态时，开关柜的下门或电缆 室的后封板才能打开。 室的后封板才能打开。也只有在电缆室的后封板封闭时接地开关才可以打 开。 开关熔断器与接触器之间的联锁： F-C开关熔断器与接触器之间的联锁： 开关熔断器与接触器之间的电气联锁： F-C开关熔断器与接触器之间的电气联锁：三相熔断器的任何一相 或两相或三相同时）熔断时，撞击器射出的顶杆将推动断相杆运动， （或两相或三相同时）熔断时，撞击器射出的顶杆将推动断相杆运动，压 下行程开关，这时将使合闸状态的接触器分闸，接触器的合闸回路被断开。 下行程开关，这时将使合闸状态的接触器分闸，接触器的合闸回路被断开。 直到所有故障恢复正常后才能进行接触器的合闸操作。 直到所有故障恢复正常后才能进行接触器的合闸操作。 泄压装置： 泄压装置： 在断路器手车室，母线室和电缆室的上方均设有泄压装置。 在断路器手车室，母线室和电缆室的上方均设有泄压装置。当断路 器或母线发生内部故障电弧时，泄压金属板将自动打开， 器或母线发生内部故障电弧时，泄压金属板将自动打开，释放压力和排泄 气体，以确保操作人员和开关柜的安全。防止凝露和腐蚀： 气体，以确保操作人员和开关柜的安全。防止凝露和腐蚀： 为了避免在高湿度或温度变化较大的气候环境中产生凝露带来的危害， 为了避免在高湿度或温度变化较大的气候环境中产生凝露带来的危害，断 路器手车室和电缆室内分别装设加热器， 路器手车室和电缆室内分别装设加热器，以使在上述环境中防止凝露和腐 蚀发生 接地装置： 接地装置： 在电缆室内单独设有8*40mm2 的接地铜排，贯穿相邻两柜， 在电缆室内单独设有8*40mm2 的接地铜排，贯穿相邻两柜，并与柜 体良好接触，供直接接地的元器件使用。由于整个柜体用敷铝锌版相栓接， 体良好接触，供直接接地的元器件使用。由于整个柜体用敷铝锌版相栓接， 整个柜体处于良好接地状态，保证运行操作人员触及柜体安全。 整个柜体处于良好接地状态，保证运行操作人员触及柜体安全。

图或设计； 4 原理图上所有电器，必须按国家统一符号标注，且均按未通电状
态表示； 5 继电器、接触器的电压线圈只能并联，不能串联； 6 控制顺序只能由控制电路实现，不能由主电路实现。
2-1 分闸合闸-初始状态
L+
SA置于就地
1、2接通
QA1
5 1L
KA1
SA
6 2R
PML
SEL KCO
PML
IN
QA1断开
SB1
SB2
XB4 1HL2
2HL2 3HL2
SEL SEL SEL XB1 XB2 XB3
QF WS
KO S3
QF QF S2
HQ KO
QA1
开关在运行位
置S9接通（试
验位置S8接通）
S9
S8
QF
QF
OFF
Y1
S1 S2
储能弹簧未储能
M
S3
KCO
SEL KA1 IN
L-
2-2 分闸合闸- 回路加电
高压开关柜的作用
高压开关柜广泛应用于配电系统，作接受 与分配电能之用。既可根据电网运行需要 将一部分电力设备或线路投入或退出运行 ，也可在电力设备或线路发生故障时将故 障部分从电网中快速切除，从而保证电网 中无故障部分的正常运行，以及设备和运 行维修人员的安全。因此，高压开关柜是 非常重要的配电设备，其安全、可靠运行 对电力系统具有十分重要的意义。
中置式
KYN 手 车
产品型号及含义
落地式 手车
KYN高压开关柜的组成结构
开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。
柜体
开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、 抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用 拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的 统一性。

解读高压柜各柜型的作用高压柜是电力系统中的重要设备，用于接纳、终端和隔离电力系统中的高压设备。

根据不同的功能和用途，高压柜可以分为主要的五个类型，分别是开关柜、配电柜、计量柜、仪表柜和变压器柜。

下面将对这五种高压柜的作用进行详细解读。

1.开关柜：开关柜是实现电力系统中电流的接通、断开和转换的设备。

开关柜通常由多种开关装置组成，包括断路器、负荷开关和隔离开关。

开关柜的主要作用是保护电力系统中其他设备的安全运行，并提供对系统的精确控制。

开关柜在电力系统中起到连接和断开电路的关键作用，确保电力系统的可靠运行。

2.配电柜：配电柜主要用于将电力系统中的电能进行分配、控制和保护。

它们通常由多个断路器、接触器和保护装置组成，用于分支电路的开闭以及对各个电路的过载和短路进行保护。

配电柜的主要作用是确保电能按照既定的路线和方式供应到不同的用户和设备，同时实现对电路的控制和保护。

3.计量柜：计量柜是用于对电力系统中的电能进行测量和记录的设备。

它们通常配备有电能表和其他测量仪器，用于测量电压、电流、功率因数和电能等参数。

计量柜的主要作用是实时监测电能的消耗情况，帮助用户进行电力管理和能源节约，并提供给电力公司进行电费计量和结算。

4.仪表柜：仪表柜通常用于安装和配备各种控制和监测仪器，用于对电力系统中的各种参数和信号进行监测和控制。

仪表柜通常包括各种传感器、仪表和指示灯等设备，用于实时监测和显示电力系统的运行状态。

仪表柜的主要作用是提供对电力系统运行状态的监测和反馈，及时发现故障并给予处理。

5.变压器柜：变压器柜主要用于容纳和保护电力系统中的变压器设备。

变压器柜通常具备隔离和防护功能，用于将电力系统中的高压转换为低压，并将电能送入低压电网中。

变压器柜的主要作用是保护变压器设备并确保其正常运行，同时对变压器进行隔离和连接，使电力系统中的电能可以按照不同的电压等级进行输送和分配。

总之，高压柜在电力系统中承担着不同的角色和功能。

内运行
开关柜维护与检修
• 检修与维护 • 除对断路器柜的维护项目外，还应对熔断器及其接触面和二次回路进行维护和检修 • 电压互感器柜的检修和维护 • 除对断路器柜的维护项目外，还应对熔断器及其接触面和二次回路进行维护和检修 • 清扫 • 开关柜应定期进行清扫，以保持绝缘件、导电件表面的清洁。清扫应在开关柜一、二次
保护跳闸压板：退出后，当负荷设备出现故障时，综保装置只会发出报警信号，但不会使
断路器跳闸。停送电操作中一般不需要变动，正常运行中应保持投入状态。：退出后， 当负荷设备出现故障时，综保装置只会发出报警信号，但不 会使断路器跳闸。停送电操作中一般不需要变动，正常运行 中应保持投入状态。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
开关柜联锁
开关柜联锁包括机械联锁，电气联锁。开关柜设有完善的联锁结构，以保证操作本身的正确 和操作者的人身安全。 （一）手车位置与断路器（组合电器）的联锁 1、只有当手车上的断路器（组合电器）处于分闸状态时，手车底盘车内阻止手车移动的联锁才 能解锁，手车才能离开断开位置／试验位置或工作位置。 2、只有当手车锁定在断开位置／试验位置或工作位置时，手车上的电气控制回路才能接通，同 时手车底盘车内阻止断路器（组合电器）合闸的联锁才能解锁，断路器（组合电器）才能合闸。 3、 当手车处于中间位置时，断路器（组合电器）的电气合闸回路和合闸机械传动系统均被闭 锁，断路器（组合电器）不能合闸。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy

10KV高压开关柜原理10KV高压开关柜是电力系统中的重要设备，用于控制和保护电力设备，调节和分配电能。

它是电力系统中一种高压电气装置，通常用于变电站、发电厂、工业企事业单位及城市供电项目中。

本文将详细介绍10KV 高压开关柜的原理。

一、10KV高压开关柜的组成部分1.断路器：用于控制电路的开关设备，在电路故障或需要维护时可以切断电流，保护设备和人身安全。

2.隔离开关：用于隔离电源和负载，与断路器相比，隔离开关不具备切断故障电流能力，只能切断正常工作电流。

3.组合电器：用于对电路进行绝缘、导电和分流，是高压电路中的重要组件。

4.过电压保护器：用于监测并保护电路免受过电压的伤害。

当电压超过设定值时，过电压保护器会切断电流，防止设备过压损坏。

5.过流保护器：用于监测电路中流过的电流，当电流超过设定值时，过流保护器会切断电流，以保护设备和电路。

6.互感器：用于将高压电流变换成低压电流，以便进行测量和保护。

7.仪表：用于测量电流、电压、功率等参数，以便监测电路的运行状态和性能。

二、10KV高压开关柜的工作原理1.控制环节：控制环节主要由运行控制系统和继电器保护系统组成。

运行控制系统包括开关柜的控制电路、操作机构、信号灯等。

继电器保护系统主要由保护继电器和故障信号处理装置组成，用于监测电压、电流等参数，当参数超过设定范围时，保护继电器会输出信号，控制断路器等设备的动作。

2.保护环节：保护环节主要由综合保护装置、隔离器、刀闸等组成，用于对电路进行故障保护。

综合保护装置通过监测电流、电压、功率等参数，对电路进行保护，如过电压保护、过流保护、短路保护等。

3.装置环节：装置环节主要由断路器、隔离开关等组成，用于对电路进行开关操作。

断路器由电动机构控制，当电路有故障时，断路器会自动切断电流，阻止故障扩大。

隔离开关用于隔离电源和负载，与断路器相比，隔离开关不具备切断故障电流能力。

三、10KV高压开关柜的操作流程1.检查开关柜的工作环境和周围环境，确保安全。

目录 10kV配电室简介10kV配电室高压设备简介10kV配电室变压器简介10kV配电室低压设备简介10kV配电室直流设备简介10kV配电室电缆简介10kV配电室母线简介配电室简介高基配电室：用户自行管理的配电室，主要用于商场、写字楼、厂房、政府办公楼等，变压器最大2500kV A自上级变电站或开闭站引入，至用户侧的电缆分界小室或电缆分支箱（产权归供电公司），至配电室10kV 进线隔离柜。

配电室简介低基配电室：供电公司管理的配电室，用于居民小区，配电室最大容量1000kV A*2（目前已修改为800kV A*2）自上级变电站或开闭站引入，至配电室10kV进线柜，由配电室引出至π接室（产权归供电公司），由π接室引出至光力柜室，由光力柜室引出至一户一表（产权归供电公司）。

110kV变电站高基配电室楼内配电箱用户终端光力柜室供电公司投资桥架或墙内敷设（供电公司产权）沟道配电室简介按建设位置分：地上配电室、地下配电室按配电室内部结构分：有电缆夹层、有电缆沟道、无夹层和电缆沟配电室配电室配置：两扇外开门、直拨电话、防鼠挡板、灭火器、老鼠药箱、裸露的地线喷涂黄绿漆、绝缘胶垫、模拟图板、标牌、绝缘靴、绝缘手套、高压验电笔、地线、中国移动信号（远采）、独立排烟风机（SF6气体）、夹层防爆灯目录 10kV配电室简介10kV配电室高压设备简介10kV配电室变压器简介10kV配电室低压设备简介10kV配电室直流设备简介10kV配电室电缆简介10kV配电室母线简介配电室高压设备介绍 高压柜柜型的简介中置柜中高压断路器、环网柜内负荷开关 高压柜内CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置配电室高压设备介绍 配电室内常用高压柜柜型环网柜（负荷开关柜、HXGN15-12） 中置柜（断路器柜、KYN28-12）固定式高压开关柜（GG1A-12（F）） 其他各厂家衍生的自主开发柜型配电室高压设备介绍 高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔配电室高压设备介绍环网柜-负荷开关柜：用于低基配电室或变压器容量小于1250kV A的高基配电室。

10kV高压配电柜在配电设备中应用发布时间：2022-08-17T07:49:03.428Z 来源：《福光技术》2022年17期作者：梁小梅[导读] 高压配电柜又称为高压开关柜，是电力系统中非常关键和重要的基础设备，其主要功能和作用就是辅助系统发电、输电、控制和保护整个电力系统。

因此，研究高压配电柜在配电设备中的应用具有重要的作用和意义，电力系统设备管理工作人员注重研究和引进先进的设备和装置，为了进一步提高高压配电系统的安全性和稳定性，某变电站在原有电力系统中引进了高压配电柜装置，探讨配电柜在电力设备中的应用，取得非常理想的效果，配电柜的应用具有积极的研究意义，值得设备技术人员重视和思考。

梁小梅陕西龙门钢铁有限责任公司陕西韩城 715400摘要：高压配电柜又称为高压开关柜，是电力系统中非常关键和重要的基础设备，其主要功能和作用就是辅助系统发电、输电、控制和保护整个电力系统。

因此，研究高压配电柜在配电设备中的应用具有重要的作用和意义，电力系统设备管理工作人员注重研究和引进先进的设备和装置，为了进一步提高高压配电系统的安全性和稳定性，某变电站在原有电力系统中引进了高压配电柜装置，探讨配电柜在电力设备中的应用，取得非常理想的效果，配电柜的应用具有积极的研究意义，值得设备技术人员重视和思考。

本文主要阐述了10kV高压配电柜在配电设备中存在的问题，并探讨了10kV高压配电柜在配电设备中的应用等方面的内容，以供参考。

关键词：10kV；高压配电柜；配电设备；应用引言高压开关柜是电力系统中极为重要的基础器械，主要用于辅助程序发电、输送电力、统制与保障整个系统正常的运行。

电力程序设备的工作人员应着重探究与购进更优秀的器械设备，更好的提升高电压配电系统的安全和稳定。

探究高压开关柜在电力设备中的运用，获得更高的成效。

一、10kV高压配电柜在配电设备中存在的问题1.1、10kV高压配电柜开关存在着问题配电设备在实际的运行过程中，一旦10kV高压配电柜设备开关出现问题，那么就会造成整个工作系统出现问题，进而使得高压配电柜无法及时闭合，进而扩大电网系统工作故障的扩大面积，进而对整个工作系统运行工作造成非常大的影响。
