防火筒灯规格书筒灯规格书

KBL-T系列球泡灯规格书
产品特征
♦高流明、高光效、无光斑、无暗区
♦迷你轻巧的陶瓷外壳，绝缘性好，安全系数高，安装方便
♦高透光率光扩散玻璃罩，无眩光不刺眼
♦长寿命，使用寿命可达30000小时以上，是普通白炽灯寿命20倍以上
♦绿色环保，不含汞，无紫外线辐射
♦启动快捷，无频闪，直流输出，纹波小，具有护眼功能
♦本系列产品通过CE ROHS认证
产品应用
♦是替代传统节能灯、白炽灯的理想光源；可应用于居室、会议室、宾馆、酒店、橱窗，以及其他公共场所等。

产品规格
产品型号：KBL-T04W40-1
输入电压：AC100-240V
输入频率：50/60Hz
额定功率：4W
光通量：暖白：正白：冷白：
色温：2700-6000K
显色指数：>70
灯头:E27
外壳材质:陶瓷+玻璃罩
净重:87g
产品寿命:≥30000hrs
工作温度：-20℃～+40℃
存储温度：-30℃～+60℃
工作湿度：10-90%
灯体结构
注意事项
♦仅限室内使用
♦不适用于密封式的灯具内
♦请勿与可调光控制器配合使用。

产品名称：高亮度LED筒灯|3W LED筒灯|3瓦LED筒灯型号：HW-TD03C03输入电压：AC85-265V,50/60Hz功率总合：3±1W总光通量：NW:120±10Lm,WW: 110±10Lm发光颜色：暖白、自然白、正白显色指数：Ra>70工艺材质：铝合金+PC开孔尺寸：Φ73mm光源类型：LED大功率灯珠,1W/颗工作环境：-15—45℃贮存环境：-30—60℃/ （20—85）%RHLED筒灯PN结构图：LED筒灯材质及特点：1、线形的外观设计，合理的光学设计，有效的提高了产品照度和亮度。

2、采用优质的铝合金散热，最大限度的增加了散热面积，完全取代了传统照明的白炽灯。

3、采用高效的恒流驱动电路，散热优异，适用传统的市电电压，性能稳定可靠。

4、产品尺寸和安装方式与传统灯一致，可直接安装在与传统配套的孔上。

5、超低功耗，比传统卤素灯、白炽灯节能80%以上，寿命长达2万小时以上。

采用优质低光衰、低功耗、高效率大功率LED光源，省电而且环保。

6、显色性好，显色指数高，对颜色的呈现真实、鲜艳，利用率更高。

筒灯独特：高效的恒流驱动电路，AC85V~265V宽适电压，亮度恒定，光衰最小采用优质低光衰、低功耗、高效率大功率LED光源采用优质的铝合金散热，最大限度的增加了散热面积使用范围：范围：家庭，商场，宾馆，餐厅，商店橱窗，展示厅，阅览室等室内照明。

对象：取代40W白炽灯，13W节能灯安装LED筒灯须知：1、请先仔细阅读产品规格书2、安装或更换本产品时切记先关掉电源3、请确认包装标签是否与实际产品相符；4、将产品接通电源前，请先确认电源是否适用本产品，否则可能造成产品不亮或永久性损坏。

厦门华炜电子工贸有限公司主要产品:LED日光灯、LED天花射灯、LED筒灯、LED球泡灯、LED平板灯、LED格栅灯、LED护栏管、LED灯条、LED投光灯、LED显示屏、节能日光灯T8、T5系列支架、格栅灯、净化灯、七彩控制器、LED发光模组、LED电子看板、电子镇流器等。

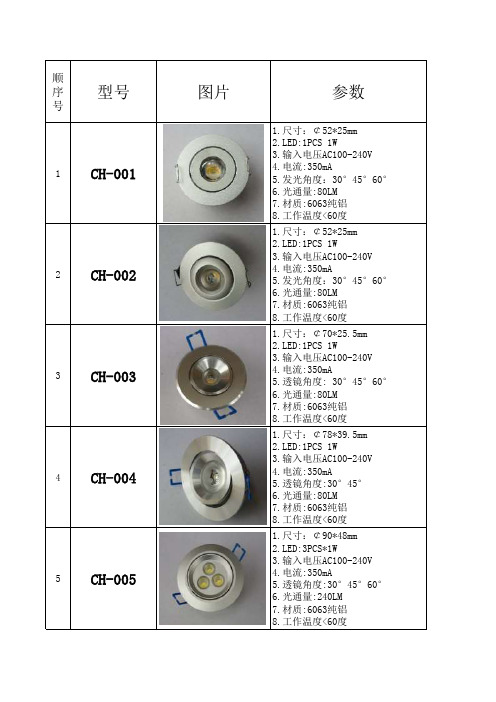

顺序号型号图片参数1CH-0011.尺寸：￠52*25mm2.LED:1PCS 1W3.输入电压AC100-240V4.电流:350mA5.发光角度：30°45°60°6.光通量:80LM7.材质:6063纯铝8.工作温度<60度2CH-0021.尺寸：￠52*25mm2.LED:1PCS 1W3.输入电压AC100-240V4.电流:350mA5.发光角度：30°45°60°6.光通量:80LM7.材质:6063纯铝8.工作温度<60度3CH-0031.尺寸：￠70*25.5mm2.LED:1PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度: 30°45°60°6.光通量:80LM7.材质:6063纯铝8.工作温度<60度4CH-0041.尺寸：￠78*39.5mm2.LED:1PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°6.光通量:80LM7.材质:6063纯铝8.工作温度<60度5CH-0051.尺寸：￠90*48mm2.LED:3PCS*1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:240LM7.材质:6063纯铝8.工作温度<60度6CH-0062.LED:3PCS*1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:240LM7.材质:6063纯铝8.工作温度<60度7CH-0071.尺寸：60*60*25mm2.LED:1PCS 1W3.输入电压AC100-240V4.电流:350mA5.发光角度：30°45°60°6.光通量:80LM7.材质:6063纯铝8.工作温度<60度8CH-0081.尺寸：120*60*25mm2.LED:2PCS 1W3.输入电压AC100-240V4.电流:350mA5.发光角度：30°45°60°6.光通量:80LM7.材质:6063纯铝8.工作温度<60度9CH-0091.尺寸：长180mm*宽58mm*高25mm2.LED:3PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:240LM7.材质:6063纯铝8.工作温度<60度10CH-0101.尺寸：长180mm*宽94mm*高25mm2.LED:4PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:480LM7.材质:6063纯铝8.工作温度<60度11CH-0112.LED:3PCS*1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:240LM7.材质:6063纯铝8.工作温度<60度12CH-0121.尺寸：长180mm,宽94mm2.LED:6PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:480LM7.材质:6063纯铝8.工作温度<60度13CH-0131.尺寸：长288mm,宽94mm2.LED:9PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:720LM7.材质:6063纯铝8.工作温度<60度14CH-0141.尺寸：180*180*43mm.2.LED:12PCS*1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:960LM7.材质:6063纯铝8.工作温度<60度15CH-0151.尺寸：￠86*48mm2.LED:3PCS*1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:240LM7.材质:6063纯铝8.工作温度<60度16CH-0162.LED:5PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度: 30°45°60°6.光通量:400LM7.材质:6063纯铝8.工作温度<60度17CH-0171.尺寸：￠105*80mm2.LED:7PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度: 30°45°60°6.光通量:5600LM7.材质:6063纯铝8.工作温度<60度18CH-0181.尺寸：￠105*80mm2.LED:7PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度: 30°45°60°6.光通量:5600LM7.材质:6063纯铝8.工作温度<60度19CH-0191.尺寸：￠133*62mm2.LED:9PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度: 30°45°60°6.光通量:720LM7.材质:6063纯铝8.工作温度<60度20CH-0201.尺寸：￠134*67mm2.LED:12PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:960LM7.材质:6063纯铝8.工作温度<60度21CH-0212.LED:15PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:1200LM7.材质:6063纯铝8.工作温度<60度22CH-0221.尺寸：￠160*120mm2.LED:18PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:1440LM7.材质:6063纯铝8.工作温度<60度23CH-0231.尺寸：￠180*80mm2.LED:21PCS 1W3.输入电压AC100-240V4.电流:350mA5.透镜角度:30°45°60°6.光通量:1680LM7.材质:6063纯铝8.工作温度<60度24CH-024-1111.尺寸￠111*50mm2.LED:7*1W3.输入电压AC100-240V4.驱动电流350mA恒流5.透镜角度8°，15°，30°6.光通量: 560LM7.材质：铝8.温升:灯体表面温度<60°25CH-025-1111.尺寸￠111*50mm2.LED:9*1W3.输入电压AC100-240V4.驱动电流350mA恒流5.透镜角度8°，15°，30°6.光通量: 560LM7.材质：铝8.灯体银色26CH-026-1112.LED:12*1W3.输入电压AC100-240V4.驱动电流350mA恒流5.透镜角度8°，15°，30°6.光通量: 960LM7.材质：铝8.温升:灯体表面温度<60°27CH-027-1111.尺寸：20*20*13CM2.LED:7*1W3.输入电压AC100-240V4.驱动电流350mA恒流5.透镜角度8°，15°，30°6.光通量: 560LM7.材质：铝8.温升:灯体表面温度<60°28CH-028-1111.尺寸：390*203*137mm2.LED:14*1W3.输入电压AC100-240V4.驱动电流350mA恒流5.透镜角度8°，15°，30°6.光通量: 1120LM7.材质：铝8.灯体银色9.温升:灯体表面温度<60°10.寿命50000小时29CH-029-1111.尺寸：522*206*125mm2.LED:21*1W3.输入电压AC100-240V4.驱动电流350mA恒流5.透镜角度8°，15°，30°6.光通量: 1680LM7.材质：铝8.灯体银色9.温升:灯体表面温度<60°10.寿命50000小时30CH-030-1111.尺寸：522*206*125mm2.LED:28*1W3.输入电压AC100-240V4.驱动电流350mA恒流5.透镜角度8°，15°，30°6.光通量: 2240LM7.材质：铝8.灯体银色9.温升:灯体表面温度<60°10.寿命50000小时。

【筒灯尺寸】筒灯尺寸分类与价格筒灯安装注意事项筒灯是属于定向式照明灯具，只有它的对立面才能受光，光束角属于聚光，光线较集中，明暗对比强烈。

更加突出被照物体，流明度较高，更衬托出安静的环境气氛。

筒灯尺寸分类1、筒灯的规格尺寸都是固定的竖装筒灯和横装筒灯。

2、无需开孔，直接安装明装筒灯。

不同的筒灯的尺寸大小通用标准不同。

都是指英寸，1英寸=25.4mm，也就是行业里面说一般的开孔为4寸，即为开孔10cm。

竖装筒灯主要规格有2寸、2.5寸、3寸、3.5寸、4寸、5寸、6寸。

横装筒灯通常规格较大，规格集中在：4寸、5寸、6寸、8寸，另外还有9寸、10寸、12寸。

无需开孔，直接安装明装筒灯，尺寸有2.5寸、3寸、4寸、5寸、6寸。

其实不同品牌的筒灯其尺寸大小事不一样的；瓦数不同的其尺寸也是不一样的。

接下来松鼠哥详细的从两个方面来介绍一下筒灯尺寸吧。

第一方面是不同瓦数的不同规格：筒灯为35W的尺寸一般有两种：第一种是开口、宽为205*90，高为170的尺寸；第二种就是开口、宽为243*106，高为198的规格了。

而20W的筒灯大体就只有一种了，那就是开口、宽为235乘以106，高为198的规格。

第三种类型的就算是50W的筒灯了，气的尺寸也就是开口、宽235*106再加上高198。

而瓦数为70W的筒灯的尺寸同样有两种，一是开口、宽为205*110，高度为205的一种；另一种是180*137的开口、宽，220的高度。

再有就是筒灯瓦数为Max300W的了，其的尺寸大小为开口和宽150*287，高391。

再有就是筒灯瓦数为Max300W的了，其的尺寸大小为开口和宽150*287，高391。

而Max120W的筒灯尺寸为开口、宽130*220，而高就是309。

筒灯为35W的尺寸一般有两种：第一种是开口、宽为205*90，高为170的尺寸。

筒灯开孔尺寸一般为45mm、50mm、55mm、60mm、65mm、70mm、75mm、80mm、90mm、100mm等。

MR16筒灯系列规格书产 品 实 物 图:1-3W5 W产品名称：MR16 筒灯产品型号：AE-DBMR16-1WAE-DBMR16-3WAE-DBMR16-5W产 品 应 用 图:产 品 说 明：1、优质铝合金外壳, 散热性能和聚光性能好。

2、精致小巧, 安装方便。

3、大功率LED光源, 有单色, 双色, 七彩等多种色彩选择。

4、使用寿命超过30,000小时。

5、环保, 低热, 照度高, 非常省电。

高亮度1W/1.5W/3W大功率统明亮LED光源；无热辐射，符合消防要求，使用安全、稳定、可靠。

适 用 范 围：商店展示橱窗、饭店、餐厅等室内装饰照明。

展示厅、艺术厅、博物馆、办公室、阅览室等局部照明。

酒吧、的士高、卡拉OK等氛围照明。

水景、地下长明点灯等耐用性特殊环境照明。

特别适用于珠宝、金饰和时装照明。

参 数：尺寸：Φ50×48mm颜色：红、绿、蓝、暖白、正白波长：红色625～630nm 绿色520～525nm蓝色465～470nm光源：超高亮度、大功率LEDLED数量：1粒/3粒外壳：铝合金透镜角度：30°～40°使用寿命：≧30000小时工作电压：AC12V/DC12V额定功率：1W/3W/5W适用温度: -40℃～70℃产 品 尺 寸 图：1-3W外形尺寸：5W正面 侧面包 装 规 格：包装类别 包装尺寸(mm) 每箱数量(PCS) 内箱 55*55*52 1外箱 285*285*220 100。

产品规格书Product Specification
产品名称： 6寸筒灯
产品型号：
客户型号:
文件编号：
编制：日期：确认：日期：
一．产品描述
产品图片
产品外形尺寸
产品特性
1）节能：采用大功率高亮LED为光源，光通量达950lm,比传统筒灯节能40%。

2）环保：不含有汞，铅等有害物质，对环境无污染，无红外线和紫外线，避免对人体伤害，是属于绿色照明产品。

3）长寿：使用寿命长达35000个小时以上。

4）采用大功率高亮LED封装，和散热件固定一体，使产品更牢固可靠，保证使用寿命。

5）输入为电压220V，使产品安装使用更方便。

6）采用直流恒流驱动，无频闪。

7）利用反光罩，扩散板使灯具出光柔和均匀。

8）采用具有良好导热性的铝型材做散热器，具有良好的散热性。

使用范围
适用于商场、超市、酒店、家庭等各个照明领域或装饰领域。

二．技术参数
1.基本技术参数
注意事项说明
1. 以上所有测试数据都是在规定输入电压及额定输出范围内，工作环境温度25℃，
湿度小于85%，周围无风动条件下测试取得。

2. 如若因产品质量缺陷导致无法正常工作，两年内保修包换。

筒灯的尺寸规格A 无需开孔,直接安装明装筒灯,各种尺寸大小有2.5寸、3寸、4寸、5寸、6寸 2.5寸外径尺寸:9.1CM 3寸外径尺寸：10.8CM 4...B 筒灯的规格尺寸都是固定的，按光源基本安装方式，筒灯可分为：横装（横插）筒灯和竖装（直插）筒灯，竖装筒灯主要规格有：2寸、2.5寸、3寸、3.5寸、4寸、5寸、6寸；横装筒灯通常规格较大，规格集中在：4寸、5寸、6寸、8寸，另外还有9寸、10寸、12寸。

5寸竖装筒灯的外形尺寸：178×204；5寸横装筒灯的外形尺寸：178×99这里的寸是指英寸，而不是古代度量长度寸、丈、尺等。

1英寸=25.4毫米=2.54厘米（1 inch = 2.54cm)所以：4寸=4 X 2.54=10.16cm。

约10cm = 100mm6寸=6 X 2.54=15.24cm。

约15cm = 150mm8寸=8 X 2.54=20.32cm。

约20cm = 200mm会议室、百货商场及专卖店、实验室，机场及其一些民用居室。

筒灯分类：1、按安装方式分：嵌入式筒灯与明装式筒灯。

2、按灯管安排方式分：竖式筒灯与横式筒灯。

3、按场所分：家居筒灯与工程筒灯。

4、按光源个数分：单插筒灯与双插筒灯。

5、按光源的防雾情况来分：普通筒灯与防雾筒灯。

6、按大小分：2寸；2.5寸；3寸；3.5寸；4寸；5,6,8,10寸。

寸是指英寸，指里面的反射杯的口径。

用筒灯来做灯具，安装容易，不占用地方，大方、耐用，通常用五年以上是没有问题的，款式不容易变化。

价格也便宜。

特性：1、紧凑而光通量高。

消耗电力是白炽灯的1/3，寿命却是白炽灯的6倍，尺寸保持了175的紧凑设计，抑制了灯具的存在感，创造出了明亮的空间。

2、有镜面和磨砂的两种反射板。

带来闪烁感的镜面反射板，以适度的晖度来调和天花板的磨砂型反射板。

3、采用了滑动固定卡，施工方便。

可以安装在3mm至25mm的不同厚度的天花板上，维修时可很方便的将灯具拆下。

2.5寸4寸6寸7寸8寸10寸筒灯6寸韩版筒灯1、尺寸：外径：185mm 开孔：150mm 高度：75mm 底盘内径：132mm2、颜色：银色/白色3、材质：压铸铝/PC亚克力面罩可选玻璃面罩+反光杯5寸筒灯1、尺寸：外径: 170mm 开孔：150mm 高度：5 0mm 杯厚：1.5mm 斜杯底加厚2、颜色：白色3、材质：压铸铝/玻璃面盖（加厚斜面反光杯）5寸筒灯1、尺寸：外径: 170mm 开孔：150mm 高度：5 0mm 杯厚：1.5mm 直杯底：120mm2、颜色：白色3、材质：压铸铝/玻璃面盖（直筒/斜面反光杯）5寸筒灯1、尺寸：外径: 170mm 开孔：150mm 高度：5 0mm 杯厚：1.5mm 斜杯底：99mm2、颜色：白色3、材质：压铸铝/玻璃面盖（直筒/斜面反光杯）4寸筒灯1、尺寸：外径：150mm 开孔：125mm 高度：60mm2、颜色：白色+电镀色3、材质：铝材灯体+半透明磨砂玻璃面盖5寸筒灯1、尺寸：外径：180MM开孔：150MM 高度：60MM2、颜色：白色+电镀色3、材质：铝材灯体+半透明磨砂玻璃面盖6寸筒灯1、尺寸：外径：195MM开孔：165MM 高度：60MM2、颜色：白色+电镀色3、材质：铝材灯体+半透明磨砂玻璃面盖8寸筒灯1、尺寸：外径：225MM开孔：195MM 高度：60MM2、颜色：白色+电镀色3、材质：铝材灯体+半透明磨砂玻璃面盖8寸筒灯1、尺寸：外径：220mm 开孔：200mm 高度：7 5mm 底盘内径：157mm2、颜色：白色3、材质：压铸铝/玻璃面盖/高光铝材灯杯5寸筒灯1尺寸：外径：170mm 开孔：150mm 高度：7 5mm 底盘内径：122mm2、颜色：白色3、材质：压铸铝/玻璃面盖/高光铝材灯杯2.5寸压铸筒灯1、尺寸：外径：95mm 开孔：75mm 高度：60mm PCB宽位：2、颜色：白色/哑白3、材质：铸铝/PC面盖/玻璃/反光杯4寸压铸筒灯1、尺寸：外径：130mm 开孔：110mm 高度：70mm2、颜色：白色/哑白材质：铸铝/PC面盖/玻璃/反光杯6寸压铸筒灯1、尺寸：外径：180mm 开孔：160mm 高度：80mm2、颜色：白色/哑白3、材质：铸铝/PC面盖/玻璃/反光杯6寸加厚压铸筒灯1、尺寸：外径：190mm 开孔：165mm 高度：90mm加厚2、颜色：白色/哑白3、材质：铸铝/PC面盖/玻璃/反光杯7寸可内置电源筒灯1、尺寸：外径：200开孔:190 高度：90MM2、颜色：亚白3、材质：亚白7寸铸铝套件，磨砂玻璃面盖4、电源框内径：98MM 电源内框深度32MM5、可放PCB板最大直径：105MM8寸加厚筒灯1、尺寸：外径：230 开孔：1852、颜色：亚白3、材质：压铸铝3.5寸天花筒灯1、尺寸：外径：125mm 开孔：100mm 高度：6.5mm2、颜色：白色3、材质：铸铝/车铝散热底座盒/磨砂玻璃/反光杯。

CREPIM办事处-易朔BS 476-21防火测试版权如下
LED筒灯BS476-21承重耐火测试
标准名称：
BS476-21: Fire test on building materials and structures-Part 21: Method for Determination of the fire resistance of load bearing elements of construction.
BS476-21:承重材料耐燃测试
关于耐火测试讯息
近期由于建筑材料发展的需要，耐火材料逐步在促进发展。

厦门易朔已经协助多家企业完成BS476-21耐火测试，有着丰富的经验.
因此，大部分生产灯具的大企业开始慢慢要求自己产品达到标准耐火时间的要求，常做的为BS476-21,90分钟和120分钟等
标准简介：
1.耐火极限
2.耐火稳定性
3.耐火完整性
4.耐火隔热性
标准参考：
BS 476：建筑材料和结构的防火测试
BS 476-4：建筑材料和结构的防火测试-材料不燃性测试
BS 476-5：建筑材料引燃性测试方法
BS 476-6：建筑材料和构件的防火测试.第6部分:制品火势蔓延的测试方法
BS 476-7：建筑材料和构件的防火测试.第7部分:测定产品火焰表面蔓延分类的测试方法
BS 476-20：建筑材料和构件的防火测试.第20部分:建筑构件耐火的测试方法(一般原理)
BS 476-21：承重构件防火测试
BS 476-22：非载荷建筑元件防火测试
出自：AY20160905
CREPIMBS476-21耐火90分钟测试。

筒灯开孔尺寸标准筒灯开孔尺寸标准为2寸、2.5寸、3寸、3.5寸、4寸、5寸、6寸、8寸等。

1英寸=25.4 mm，一般普通开孔为4寸，即开孔10cm。

因为筒灯是嵌入式安装，开孔尺寸要与筒灯的尺寸相符合，开孔的尺寸可以比筒灯略小一点，以免装上去的筒灯会掉下来。

比如筒灯的外径是10cm，那么只需开8cm的孔，开孔时一定要把握好尺寸，进行精确的大小测量，避免出现无法使用的情况。

筒灯装好以后，边缘会有一些缝隙，用乳胶漆将缝隙填补起来即可。

普通筒灯有大（5寸）中（4寸）小（2.5寸）三种尺寸。

按装置方式分：嵌入式筒灯与明装式筒灯。

按灯管布置方式分：竖式筒灯与横式筒灯。

按场所分：家居筒灯与工程筒灯。

按光源个数分：单插筒灯与双插筒灯。

按光源的防雾状况来分：普通筒灯与防雾筒灯。

按大小分：2寸；2.5寸；3寸；3.5寸；4寸；5，6，8，10寸。

寸是指英寸，指里面的反射杯的口径。

家用筒灯一般两种尺寸：2。

5寸开孔80mm、3寸90mm。

射灯常用规格开孔：63MM、48mm。

筒灯的开孔常见的尺寸为：2寸、2.5寸、3寸、3.5寸、4寸、5寸、6寸、8寸：都是指英寸。

1英寸=25。

4mm也就是行业里面说一般的开孔为4寸，即为开孔10cm，射灯（天花灯）开孔一般为45mm。

筒灯的尺寸规格：A、无需开孔，直接安装筒灯，各种尺寸大小有2。

5寸、3寸、4寸、5寸、6寸2。

5寸外径尺寸：9.1CM，3寸外径尺寸：10.8CM；B、筒灯的规格尺寸都是固定的。

常见筒灯开孔尺寸标准为：2寸、2.5寸、3寸、3.5寸、4寸、5寸、6寸、8寸：都是指英寸。

1英寸=25.4mm，也就是行业里面说一般的开孔为4寸，即为开孔10cm。

筒灯的开孔常见的尺寸为：2寸、2.5寸、3寸、3.5寸、4寸、5寸、6寸、8寸。

这里的寸是指英寸，而不是古代度量长度寸、丈、尺等。

1英寸=25.4毫米=2.54厘米(1inch=2。

54cm)。

3寸LED筒灯尺寸参数：开孔(Φ90)——表页尺寸Φ112×H30功率5W。

产品规格书产品名称：圆形筒灯产品型号：LP000A版本号：V1.0页数：共 6LED面板灯是一款高档的室内照明灯具，采用侧发光技术，光源为SMD LED，整个灯具设计美观简洁、大气豪华，既有良好的照明效果，又能给人带来美的感受。

LED面板灯设计独特，精致小巧超薄机身设计，光经过高透光率的导光板后形成一种均匀的平面发光效果，照度均匀性好、光线柔和、舒适而不失明亮，可有效缓解眼疲劳。

广泛使用于商场、办公楼、走廊、工厂，银行，医院，宾馆，饭店等长时间照明的室内照明。

特性:1.光源采用高亮度 SMD LED。

2.采用宽频电压设计(AC100-240V、50/60Hz)，操作响应速度快，无频闪。

3.高效率电源设计，节能高效，采用隔离电源，恒流或恒压驱动，电源效率高，对电网无污染，性能稳定，安全可靠。

4.稳定性好，良好的散热处理工艺，寿命长。

5.宽色温的选择范围：3000～7000K。

实物图：外形尺寸产品规格 A B（开孔尺寸） C6寸φ198mm φ185mm 20mm8寸φ240mm φ225mm 20mm 安装说明可镶嵌于天花板、墙壁和安装体表面1.在天花板合适的位置打孔（孔径按说明）2.断开市电，按要求连接灯具电源（AC输入）按图示要求压起弹簧，装入安装孔内包装技术参数产品规格产品参数6寸圆形面板灯LP012XX-0018寸圆形面板灯MIC-LP012XX-001电压AC100V-240V（50/60Hz）额定功率7W 10W 12WLED型号SMD 3014/3528光源三安三安三安材料PC+亚克力+铝PC+亚克力+铝PC+亚克力+铝LED数量(pcs) 112/128/160 112/128/160 112/128/160光通量(lm) 600 800 950 色温2700K-3500K(暖白) 4000K-4500K(自然白) 5500K-7000K(正白) 显色指数Ra＞75光效≥ 70lm/W外型尺寸Φ198mm*20mm（厚）Φ240mm*20mm（厚）开孔尺寸Φ185mm Φ235mm净量0.5kg 0.68kg功率因素PF＞0.9防水等级IP23垂直照度(Lux)：配光曲线(cd)：使用说明：环境要求工作温度：-20～40℃储存温度：-20～80℃工作湿度：30%～85%储存湿度：10%～90%.拆封检查：打开包装，仔细检查产品，请轻取轻放。

筒灯系列技术规格书产品名称：LED 筒灯产品型号：BQZ-01W WW KL-01 BQZ-03W WW KL-01 BQZ-05W WW KL-01 BQZ-05W WW KL-02 BQZ-12W WW KL-01地址：西安市高新区电子三路西京国际电气中心1211室.ADD: Room 1211, Xijing Electronic Corp., Electronic Road 3 , High-tech Zone, Xi ’an City, P.R.ChinaWeb: 邮编：710077 TEL:+86-029-********/77/78 FAX:+86-029-********产品主要特点：☞优质铝合金外壳，散热性能和聚光性能好。

☞精致小巧，安装方便，无热辐射，符合消防要求。

☞大功率LED光源，有单色、双色、七彩等多彩选择。

☞使用寿命超达30,000小时。

☞环保，低热，照度高，非常节电，使用安全、稳定、可靠。

特殊的发光角度混合设计。

安装方便、体积小。

直接点亮，无频闪、无杂光、响应时间短，适应频繁开关和各种照明组合。

特殊的电路设计，避免单颗LED损坏而影响整条灯管发光效果。

无荧光闪烁、无汞或铅污染。

应用：橱柜、饭店、餐厅等室内装饰照明展示厅、艺术厅、博物馆、办公室、阅览室等局部照明酒吧、的士高、卡拉OK等氛围照明水景、地下长明点灯等耐用性特殊环境照明特别适用于珠宝、金饰和时装照明发光角度：15/35/45/50/60度灯具50度发光角度分布图（仅作发光角度分析）产品照片：产品实物图筒灯主体尺寸3W 筒灯实体该系列筒灯输入电压范围为交流120V~240V （50/60Hz ）,输出额定电源，额定直流，红色输出线为正极，黑色输出线为负极。

光源与电源连接时，红色电源线连接电源正极（即电源红色输出线），黑色电源线连接电源负极（即电源黑色输出线），注意正负极不能接反。

红色电源线，连接电源正极黑色电源线，连接电源负极直流电源220V 交流电输入端电源输出。

【全套组合】2.5寸黑圈环纹铝合金筒灯+2瓦LED磨砂球泡（灯杯内置驱动电源）【发光角度】150度（散光）【灯面外径】10.3厘米【灯体高度】10厘米【开孔】7.5-9厘米【色光】白色,暖色（拍下留言说明要求色光，默认发货是白光）【色温】白光6000K，暖光3500K（按照国际惯例，允许色温误差在500K 内）【灯杯材质】PBT阻燃材质，耐高温【灯杯光源】7片贴片LED；台湾进口高亮LED，低光衰（千小时3%以下）【光效对比】7片LED≈20瓦白炽灯【功率】2瓦【使用电压】工频市电交流（AC）200V -240V（可定做110V）尺寸】高12cm，直径10.5cm，开孔8.3cm2.5寸筒灯外径：102。

开孔：80。

包装：80只/箱3寸筒灯外径：112，开孔：90，包装：80只/箱3.5寸筒灯外径：123。

开孔：100。

包装：60只/件4寸筒灯外径：146，开孔：120。

包装：60只/箱5寸筒灯外径：180，开孔：150。

包装：36只/箱6寸的外径：190。

开孔：165。

包装：36只/箱压铸筒灯一.筒灯的规格参数1.2寸筒灯（Φ70）——Φ90×100H；2.2.5寸筒灯（Φ80）——Φ102×100H；3.3寸筒灯（Φ90）——Φ115×100H；4.3.5寸筒灯（Φ100）——Φ125×100H；5.4寸筒灯（Φ125 ）——Φ145×100H；二.适用光源E27-10W-40Wlight source :E27-10W-40W三.材质锌合金material :zinc民用筒灯一.筒灯的规格参数1.2寸筒灯（Φ70）——Φ90×100H；2.2.5寸筒灯（Φ80）——Φ102×100H；3.3寸筒灯（Φ90）——Φ115×100H；4.3.5寸筒灯（Φ100）——Φ125×100H；5.4寸筒灯（Φ125 ）——Φ145×100H；二.适用光源E27-10W-40Wlight source :E27-10W-40W三.材质铁质material :iron工程筒灯一.筒灯的规格参数1.3寸筒灯（Φ90）——Φ150×120H；2.3.5寸筒灯（Φ100）——Φ130×140H；3.4寸筒灯（Φ1250）——Φ145×150H；4.5寸筒灯（Φ140）——Φ165×175H；5.6寸筒灯（Φ170 ）——Φ195×195H；6.8寸筒灯（Φ210）——Φ235×225H；7.10寸筒灯（Φ260 ）——Φ285×260H。
