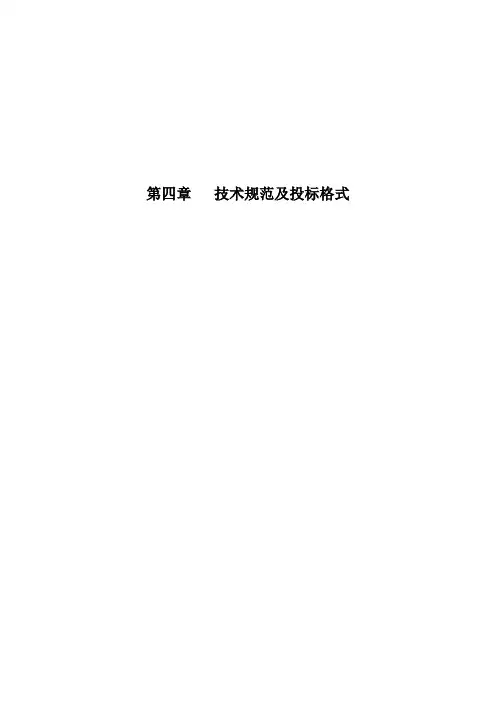

生活垃圾焚烧发电工程技术规范及投标格式(DOC 99页)第四章技术规范及投标格式阳泉市地处太行山区，境内多山，桃河横贯市区，属于温带大陆性季风气候区。
本地气候受地形影响明显，境内四季分明：春季干旱严重，夏季炎热多雨，秋季降温迅速，冬季寒冷干燥。
冬春二季风力最大，秋季次之，夏季最小；冬春季由于受北方强冷空气影响常出现大风，夏季常出现强对流天气造成的雷雨大风。
全年主导风向是西北风，冬季主导风向同样是西北风，夏季主导风向则是东北风。
根据阳泉市气象站多年实测资料统计，其常规多年主要气象要素特征值如下表：阳泉市气象站要素统计表：2．质量保证2.1 规定和标准2.1.1设备制造和材料应符合下列标准和规定的最新标准的要求a、《钢制压力容器》（GB150－1998）b、《水处理设备制造技术条件》（JB2923－99）c、《橡胶衬里化工设备》（HG/T20677-1990）d、国产设备的制造工艺和材料应符合国家劳动部文件，劳锅字［1990］8号《压力容器安全技术监察规程》e、《橡胶衬里设备技术条件》（CD130A16）f、《电厂水处理设备技术质量分等标准》（SDZ037）g、设备包装运输按JB2536-80《压力容器油漆、包装、运输》执行H、水箱制造与安装按02R112-2002《拱顶油罐图集》执行2.1.2 对外接口法兰应符合下列要求a、《火力发电厂汽水管道零件及部件典型设计手册》（GD2000）b、接口法兰标准应与阀门的法兰标准配套2.1.3 衬里钢管和管件应符合下列标准的最新版本的规定要求a、《衬胶钢管和管件》（HG21501-1993）b、《衬塑（PP、PE、PVC）钢管和管件》（HG20538-92）2.1.4热控部分应符合下列标准和规定的要求：CECS 81-1996 工业计算机监控系统抗干扰技术规范国电安运[1989] 483号火力发电厂热工仪表及控制装置技术监督规定GB/T2625-1981 过程检测和控制流程图用图形符号和文字代号能源部电力规划设计管理局电规发(1993)103号分散控制系统设计若干技术问题规定DL/T 659-2006 火力发电厂分散控制系统验收测试规程GB 50093-2002 自动化仪表工程施工及验收规范(附条文说明)DL/T 5190-2004 电力建设施工及验收技术规范JB/T 9329-1999 仪器仪表运输运输贮存基本环境条件及试验方法DL/T 641- 2005 电站阀门电动执行机构NEC 国家电气规范NEMA 国家电气制造商协会ANSI 美国国家标准学会ISA 美国仪表协会UL 美国保险商实验室IEEE 电气电子工程师协会EIA 美国电子工业协会2.1.5 进口设备的制造工艺和材料应符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）的工业法规中涉及的标准或相当标准。
2.1.6 如果投标方有其它标准取代上述标准，需呈交招标方，经认可后方能采用并附于本规范书后。
2.1.7投标方所提供的材料及外购设备将符合所应用的标准。
2.1.8 规范所使用的各标准如有新版本，以最新版本为准。
2.1.9当上述规范和标准对某些设备和专用材料不适用时，经招标方确认后，可采用有关的标准和生产厂的标准。
2.2 设备质量保证2.2.1投标方应在本合同生效后15天内，向招标方提供与本合同设备有关的设计、制造、检验、性能验收试验标准。
2.2.2任何管道及部件材料的检验、检查和试验均应符合上述2.1中所适用的要求。
2.2.3根据本技术规范书，投标方应采取措施确保设备质量，产品交货前，应对设备进行必要的检查与试验，以保证整个设计和制造符合规程要求。
2.2.4投标方有责任将检查和试验资料按规定完整、及时提交给招标方；对重要的检查与试验项目，应邀请招标方派代表参加。
2.3 油漆、包装、运输及贮存2.3.1投标方应按本规范书规定的环境选用一种涂层为运输、贮存和运行提供防腐保护。
2.3.2设备在包装前应清除一切内部杂物，包括所有内部和外部的磨料垢、铁锈、油脂、粉笔、蜡笔、油漆记号及其它有害物质。
2.3.3每个设备箱内至少应包括两份详细的装箱单和一份质量检验证明书、容器说明书和产品合格证。
2.3.4设备的外包装上应清楚地标明出厂编号、总共箱数及箱号、收货站、到货站、收货单位、出厂或装箱日期以及设备运输、贮存保管要求的国际通用标记。
2.3.5 设备的接管、法兰表面应加以保护，以免损伤衬胶部位。
2.3.6全部低合金钢、碳钢之外表面应按照有关钢结构、油漆和涂料制造商推荐的所用法规在涂底漆之前，应作喷砂处理。
且底漆应在喷砂清洁后8小时内和出现铁锈前进行。
2.3.7 全部低合金钢、碳钢之外表面，作为最低要求应施以底漆作为保护膜，底漆和面漆应同一制造厂生产，最后颜色由买卖双方协商。
不锈钢、电镀件、青铜和其它非铁（有色的）表面不要求涂层。
2.3.8 不锈钢表面应采用不含卤素的溶剂、布和磨料清洗。
只能以不锈钢的、干净的、无铁的手动或电动工具、或用氧化铝磨料。
2.3.9 设备及外包装应有禁焊标记。
2.3.10 运输前应排除设备内所有的水分并彻底地干燥。
当排水需要解除塞子、排水阀等时，投标方应确保运输前将这些部件重塞进去或重按上去。
2.3.11所有开口部分和加工表面应提供防护，以防止运输和储存期间的损坏、腐蚀和进入不相干的物质。
2.3.12法兰接口应由12.5mm或更厚的木盘或合适的替代物来保护，并用螺栓连接到法兰上。
2.3.13在低于＋5℃温度下运输时，要采取必要措施，以防胶板产生裂纹。
2.3.14胶制品应在＋5～30℃室内放置，以防冻裂。
贮存时应避免阳光直射，并应距发热源1米以外，以免加速橡胶老化。
2.3.15 螺纹或插入的焊接口应以塑性保护器用旋入或插入形式来固定。
2.3.16 对接焊接接口应由盖住整个的大木盘来保护，并用金属带或钩扣扣紧。
盖子、带子和钩扣不应焊接到设备上。
2.3.17 为了使设备在运输中牢固地被支撑，所有松动的部件应用柳条包装起来或装箱以方便运输，有内部支撑的地方，应明显地标注“试验和运行前除去内部支撑”。
2.3.18 贮存场地的环境条件应和安装地点类似，即室内设备应贮放室内，室外设备可在保证设备不受损、不锈蚀的前提下室外贮放。
在要求预防凝结和潮湿的地方，应提供干燥剂，此干燥剂必须定期更换或烘干，应予以注明。
对某些特殊物品，投标方应提供贮存说明，并推荐长期贮存办法。
2.3.19关于运输限度，长、宽、高及重量等应满足国家有关的界限规定。
2.3.20 系统设备的每一组件应完全组装好，并标明招标方的定货号及件号；所有单元应注明简单的贮存方法，以便到货后立即可以执行。
3．原水水质和产水水质3.1系统原水水质特性3.1.1设计水源：城市中水3.1.2 原水水温：常温3.1.3 系统原水水质分析见水质分析表以上为《章盖营污水水处理厂三级处理水检测》报告3.2 超滤系统的回收率和产水水质回收率：≥ 90％产水水质：SDI≤ 3（五年内）膜使用期保证≥五年3.3 RO产水水质和水的回收率系统脱盐率：≥ 99 ％（一级RO，三年内）≥ 97 ％（二级RO，三年内）一级反渗透回收水率：≥ 75 ％二级反渗透回收水率：≥ 85 ％膜使用期保证≥五年3.4 EDI产水水质回收率：≥95%系统出水指标电阻率：≤0.2μS/cm（25℃）二氧化硅: ≤0.02mg/L使用期保证≥五年注：以上膜元件的设计通量不得大于各膜元件制造商《导则》规定的最大通量。
应考虑膜元件随运行时间性能衰减的因素，留有≮10%富裕量。
4．技术条件4.1 性能及性能保证4.1.1 投标方应对锅炉补给水处理系统的设备和仪表作出有效的质量保证。
应保证三年内满负荷运行状态下整套系统产水量不低于m3/h。
产水水质按照3.4要求。
4.1.2 设备、材料和工艺的要求应按各系统设计要求及管道设计说明执行。
4.2系统设计原则4.2.1系统功能提供能满足锅炉运行需要的补给水水质，系统出力按照2×15t/h设计。
锅炉补给水处理的设备布置在单独的水处理车间，详见招标附图（设备布置仅供参考）。
4.2.2系统范围该系统由一个完整的预处理超滤系统、一个完整的预脱盐反渗透系统、一个完整的EDI系统以及监测控制系统所组成。
4.2.3系统流程厂区管网来水→→原水泵→换热器（季节使用）→自清洗过滤器→超滤装置→超滤产水箱→超滤水泵→保安过滤器→一级高压泵→一级反渗透装置→二级反渗透高压泵→二级反渗透装置→反渗透产水箱→反渗透产水泵→保安过滤器→EDI装置→除盐水箱→除盐水泵→主厂房4.2.4 超滤装置设计原则超滤装置的配置应确保预处理的水量与水质，其出水水质应满足反渗透装置进水要求。
超滤膜元件选用凯发/陶氏/旭化成等品牌的外压超滤膜，材质要求选用PVDF，平均设计通量≤55L/m2.h，保证设计年限内膜元件正常运行和合理的清洗周期。
超滤膜使用寿命应在五年以上；在五年内，每套超滤装置的净出力和出水质量不变。
任何对上述条件的偏离和没有实质性的响应均可能导致废标。
4.2.5反渗透装置的设计原则投标方应提出合理的反渗透装置的运行工况条件（主要是给水温度、给水pH值、运行压力和膜组件的清洗等）。
反渗透设置还原剂装置及阻垢剂装置，投标方应根据水源水质情况及所选膜元件，提出合理的技术要求并提供设备。
反渗透膜型选用陶氏/GE公司/海德能公司的产品。
一级反渗透膜元件的设计通量应不大于24L/m2.h；二级反渗透膜元件的设计通量应不大于30L/m2.h，保证设计年限内膜元件正常运行和合理的清洗周期。
反渗透膜使用寿命应在五年以上。
任何对上述条件的偏离和没有实质性的响应均可能导致废标。
4.2.6 本项目的高压泵在滨特尔、凯士比以及苏尔寿产品中选择。
4.2.7 本项目气动阀门采用天津仪表四厂、中核苏阀、及无锡工装（KOSO）等产品。
4.2.8 药品配置及注入方式4.2.8.1药品配置是根据药品溶液发出的药液箱的药液低位报警及由运行人员操作。
4.2.8.2药品注入量应能根据进水量的变化实行自动调节，而对于进水水质的变化则可随水质变化信号实行比例调节或由人工调节计量泵。
4.3 系统配置要求投标方应提供一整套的工艺设备及控制系统。
设备部分包括2套完整的自清洗过滤器、超滤装置、一、二级反渗透装置及EDI装置；1套完整的公用系统包括超滤、反渗透反洗系统、加药装置（含杀菌剂、还原剂、阻垢剂等系统所需药剂并不局限于此）、超滤、反渗透、EDI清洗装置以及除盐水箱（钢制，现场制作）。
控制系统包括所需的各种监测仪表（含水箱和水泵的监测仪表及所有监测仪表的取样管、仪表阀门和其它仪表所需的安装附件）、气动阀门用阀岛及相应设备以及其它辅助系统；各装置之间的所有的内部连接管道、阀门及安装附件，以及各单元系统之间的联络管道和阀门、电缆（通讯、控制、动力电缆）等。
