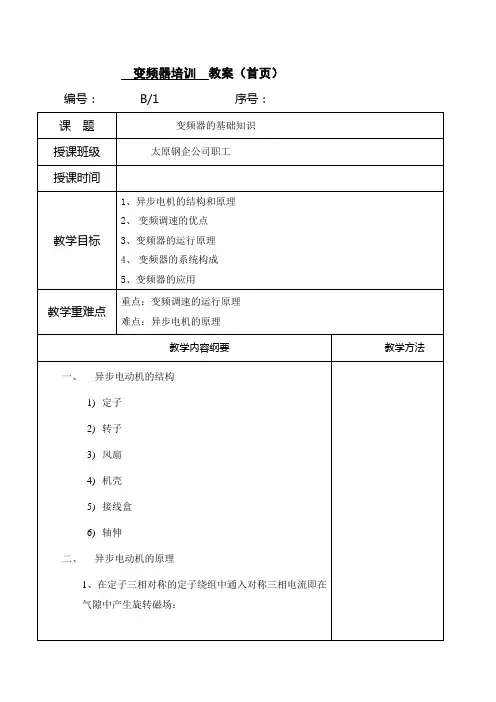

变频器培训教案（首页）编号：B/1 序号：120) 120)，又称为同步速:实际上，气隙磁场是定子与转子绕组产生的电流之和3、异步电动机的转速异步电动机的转速可表示为：式中S称为滑差率；当电机刚刚开始起动时，n=0，s=1；若电机处于理想空载，n=n1, s=0，转子与定子旋转磁场同步，故n1称为同步转速；额定负载情况下，s为2—5%，所以异步电机的额定转速n N总是接近同步速，如2890rpm,1450rpm,975rpm,741rpm等等。

滑差率的大小反映了电机的不同运行状态。

4、注意事项：转差率S的范围5、重点公式：1120(1)(1)fn n s sp=-=-11201120(1)(1)fnpfn s n sp==-=-(2)式中，ke为比例常数，w为每相绕组的匝数。

可见保持主磁通Φm不变的方法就是保持反电动势E1X与频率f同步变化。

因反电动势主要是与电源相电压相平衡，即(4)所以在实用上，常以定子电压U1X与频率f保持同步变化来近似代替反电动势E1X与频率f的同步变化因此变频器在改变输出频率的同时, 也必须改变输出电压，使之保持大致的线性关系，这就是V/F控制方式。

V/F控制方式的函数关系见图1。

在低频时需适当提高定子电压，以补偿定子电流的压降，加大临界转矩，改善起动特性，扩大运行范围。

六．变频器的基本构造变频器分主回路和控制回路俩大部分主回路又分整流平顺逆变三大部分（主要针对电压正弦波PWM型）整流部分功能是将交流电整流为直流，在应用回馈单元供电时，此部分是不需要的平顺部是通过电容将直流回路电压维持在基本恒定，利于平稳拖动。

逆变部分将直流电已正弦波调制的方式转变为等效于正弦。

《变频器》教案课题一变频器外观介绍及操作方法教学目的：通过本课题的学习，使学生了解变频器的外观结构、接线以及变频器的基本操作方法。

思想教育:一、强调课堂纪律（包括考勤、课堂秩序、课堂记录等）；二、强调实训制度（包括统一服装、写实训心得等）；三、明确变频器在工厂企业生产设备中应用的重要意义；四、实训当中反复强调用电安全及操作安全等。

教学方法:一、通过与实物相结合的教学方法，使学生对变频器有一个初步的认识；二、安排一定的时间，通过演示让学生进行适当的操作，以便对所学的理论知识有较深的认识。

重点：变频器的正确接线及监控显示意义。

难点：变频器面板各操作键的作用及基本参数设定方法。

教具：1.变频器综合实操台。

2.电动机及连接导线。

教学过程：一、组织教学（起立、点明等），并进行自我介绍（仅在第一次课上）；二、分组及课前教育（强调品德、素质的重要性及学习目的）；讲授新课：变频器外观介绍及操作方法一、学习变频器的重要性随着电力电子技术、微电子技术、计算机控制技术及自动化控制理论的发展，变频器制造技术有了跨越式的进步，以变频器为核心的交流电机调速已广泛应用于国民经济各部门，在工业自动化领域，交流电机调速已经取代传统的直流调速系统，而且大大提高了技术经济指标。

在耗电大户的风机、泵类(其耗电量几乎占工业用电一半)应用变频器控制，可以大大节约电能；在广泛关系各行各业的机械专业，应用变频器技术，是改造这一传统产业，实现机电一体化的重要手段；此外，在化纤、纺织塑料、化学、轻工等工业领域，应用变频器技术。

实现自动化提高了产品的质量与数量变频器不仅应用于工业、交通领域，而且已进入家庭，在家电工业领域，空调器、电冰箱都有了变频器控制的相应产品，提高了家电产品的经济技术指标和智能化水平。

随着现代化的程度提高，对变频器的应用会更加普及。

二、外观介绍1、变频器的型号：2、外观和结构三、操作方法（一）操作面板图示（二）各键功能及各显示含义（三）通过MODE键改变显示模示（四）相关监示1、监示器显示运转中的指令EXT指示灯亮表示外部操作；PU指示灯亮表示PU操作；EXT和PU灯同时亮表示PU和外部操作组合方式。

变频器应用技术教学教案第一章：变频器基础知识1.1 变频器的定义与作用1.2 变频器的分类及特点1.3 变频器的基本组成部分1.4 变频器的工作原理第二章：变频器的参数设置与调试2.1 变频器的参数设置方法2.2 主要参数的含义与设置2.3 变频器的调试步骤与方法2.4 变频器与电机的匹配调试第三章：变频器在工业控制中的应用实例3.1 变频器在风机和水泵控制中的应用3.2 变频器在电梯控制中的应用3.3 变频器在机床控制中的应用3.4 变频器在其他工业设备控制中的应用第四章：变频器的安装与维护4.1 变频器的安装位置与注意事项4.2 变频器的接线方法与要求4.3 变频器的日常维护与保养4.4 变频器的故障诊断与维修第五章：变频器的选用与未来发展5.1 变频器的选用原则与步骤5.2 变频器市场的现状与发展趋势5.3 变频器技术的创新与应用5.4 我国变频器产业的发展策略与前景展望第六章：变频器在工业自动化中的应用案例6.1 变频器在塑料机械控制中的应用6.2 变频器在起重机械控制中的应用6.3 变频器在输送带控制中的应用6.4 变频器在其他工业自动化设备中的应用第七章：变频器与其他控制技术的结合与应用7.1 变频器与PLC控制的结合7.2 变频器与触摸屏的结合7.3 变频器与矢量控制技术的结合7.4 变频器与其他先进控制技术的融合与发展第八章：变频器的编程与操作8.1 变频器的编程原理与方法8.2 常用变频器编程软件的使用8.3 变频器的操作步骤与技巧8.4 变频器编程实例与操作训练第九章：变频器的通信与联网9.1 变频器的通信原理与标准9.2 常用变频器通信协议介绍9.3 变频器与其他设备的联网方法9.4 变频器通信应用实例与实践第十章：变频器在新能源领域的应用10.1 变频器在风力发电中的应用10.2 变频器在太阳能发电中的应用10.3 变频器在其他新能源领域中的应用10.4 我国新能源产业的发展趋势与变频器的市场前景第十一章：变频器的节能环保特性与经济效益分析11.1 变频器节能原理与效果11.2 变频器在节能环保方面的优势11.3 变频器节能案例分析11.4 变频器的经济效益评估与投资回报第十二章：变频器在特殊环境中的应用12.1 变频器在高温环境中的应用12.2 变频器在低温环境中的应用12.3 变频器在潮湿与腐蚀环境中的应用12.4 变频器在嘈杂环境中的应用与解决方案第十三章：变频器的故障处理与安全防护13.1 变频器常见故障类型与原因13.2 变频器故障诊断与排除方法13.3 变频器的安全防护措施与操作规程13.4 变频器故障案例分析与经验总结第十四章：变频器在国内外市场的应用与发展趋势14.1 变频器在国际市场的应用与发展14.2 我国变频器产业的现状与挑战14.3 变频器技术的创新与研发趋势14.4 变频器在新兴市场的应用前景分析第十五章：变频器培训与教育15.1 变频器培训的目标与内容15.2 变频器培训的方法与技巧15.3 变频器培训资源的开发与利用15.4 变频器教育的发展与未来趋势重点和难点解析本文主要介绍了变频器的基础知识、参数设置与调试、应用实例、安装与维护、选用与未来发展、工业自动化应用案例、与其他控制技术的结合与应用、编程与操作、通信与联网、新能源领域应用、节能环保特性与经济效益分析、特殊环境应用、故障处理与安全防护、市场应用与发展趋势以及培训与教育等方面。

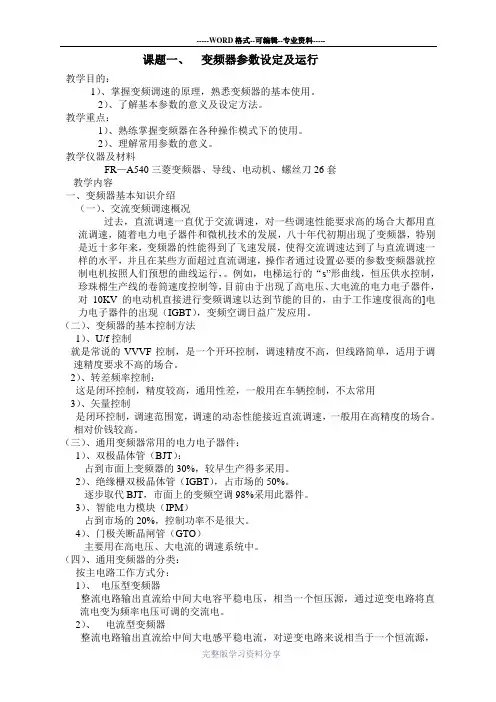

课题一、变频器参数设定及运行教学目的：1）、掌握变频调速的原理，熟悉变频器的基本使用。

2）、了解基本参数的意义及设定方法。

教学重点：1）、熟练掌握变频器在各种操作模式下的使用。

2）、理解常用参数的意义。

教学仪器及材料FR—A540三菱变频器、导线、电动机、螺丝刀26套教学内容一、变频器基本知识介绍（一）、交流变频调速概况过去，直流调速一直优于交流调速，对一些调速性能要求高的场合大都用直流调速，随着电力电子器件和微机技术的发展，八十年代初期出现了变频器，特别是近十多年来，变频器的性能得到了飞速发展，使得交流调速达到了与直流调速一样的水平，并且在某些方面超过直流调速，操作者通过设置必要的参数变频器就控制电机按照人们预想的曲线运行，。

例如，电梯运行的“s”形曲线，恒压供水控制，珍珠棉生产线的卷筒速度控制等，目前由于出现了高电压、大电流的电力电子器件，对10KV的电动机直接进行变频调速以达到节能的目的，由于工作速度很高的]电力电子器件的出现（IGBT），变频空调日益广发应用。

（二）、变频器的基本控制方法1）、U/f控制就是常说的VVVF控制，是一个开环控制，调速精度不高，但线路简单，适用于调速精度要求不高的场合。

2）、转差频率控制：这是闭环控制，精度较高，通用性差，一般用在车辆控制，不太常用3）、矢量控制是闭环控制，调速范围宽，调速的动态性能接近直流调速，一般用在高精度的场合。

相对价钱较高。

（三）、通用变频器常用的电力电子器件：1）、双极晶体管（BJT）：占到市面上变频器的30%，较早生产得多采用。

2）、绝缘栅双极晶体管（IGBT），占市场的50%。

逐步取代BJT，市面上的变频空调98%采用此器件。

3）、智能电力模块（IPM）占到市场的20%，控制功率不是很大。

4）、门极关断晶闸管（GTO）主要用在高电压、大电流的调速系统中。

（四）、通用变频器的分类：按主电路工作方式分：1）、电压型变频器整流电路输出直流给中间大电容平稳电压，相当一个恒压源，通过逆变电路将直流电变为频率电压可调的交流电。

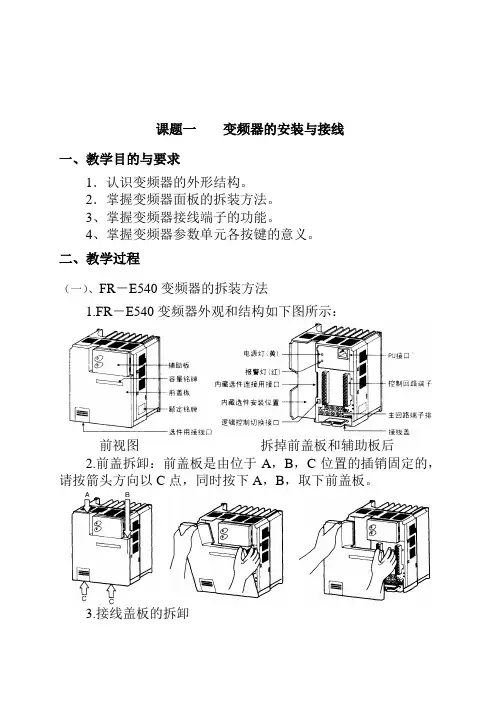

课题一变频器的安装与接线一、教学目的与要求1．认识变频器的外形结构。

2．掌握变频器面板的拆装方法。

3、掌握变频器接线端子的功能。

4、掌握变频器参数单元各按键的意义。

二、教学过程（一）、FR－E540变频器的拆装方法1.FR－E540变频器外观和结构如下图所示：前视图拆掉前盖板和辅助板后2.前盖拆卸：前盖板是由位于A，B，C位置的插销固定的，请按箭头方向以C点，同时按下A，B，取下前盖板。

3.接线盖板的拆卸4.辅助盖板的拆卸与安装拆卸安装5. 操作面板的安装与拆卸安装拆卸6.使用电脑连接时，应将连接电缆线接到PU接口，如下图。

7.操作面板（FR－PA02－02）表面盖板的拆卸8.展开图（二）、FR－E540变频器的接线：1. FR－E540变频器端子接线图如下图2.主回路接线端子排列图如下：3.控制回路接线端子排列图如下：三、实训操作内容1.变频器的拆装练习2.变频器的端子排列接线四、小结课题二变频器操作面板的使用一、教学目的与要求1.掌握变频器操作模式的转换；2.熟悉变频器操作面板显示及各按键操作；3.全部清除操作的步骤；二、教学过程（一）操作面板各部份名称和作用（二）按MODE键改变监示显示（三）监示（四）频率设定（五）参数设定方法（六）操作模式（七）帮助模式三、实训操作内容1.变频器的操作模式转换练习。

2.变频器操作面板各按键的操作练习。

四、实习考核1. 变频器操作面板考试。

五、小结课题三变频器的运行操作一、教学目的与要求1、了解变频器的操作方法及显示特点。

2、了解并熟悉变频器各种运行模式。

3、熟练掌握变频器运行方式的切换和参数的预置方法。

二、教学过程（一）操作前的检查1、安全在即使机械失控也能确保安全的情况下，进行测试操作。

2、机械确认机械无故障。

3、参数设定参数值，与机械系统相适应。

4、试运行在轻负荷，低频率时试运行，确认安全动作后再开始进行运行。

另外出厂时设定了Pr.240 “Soft-PWM设定”，Soft-PWM控制，与原来的非低噪音运行时音质不同，但不属异常。

《变频器与伺服应用》专业课程教学设计性和便于学生整体掌握。

1.1交流电动机的调速方式1.1.1 异步电动机1.1.2 同步电动机1.2交流电动机的调速方式（1）异步电动机的变极调速这种多速电动机大都为笼型转子电动机，其结构与基本系列异步电动机相似，现国内生产的有双、三、四速等几类。

（2）电磁调速适用于容量在0.55～630kW范围内的风机、水泵或压缩机。

电磁调速电动机的调速系统主要由笼型感应电动机、涡流式电磁转差离合器和直流励磁电源等3部分组成(见图1.5),直流励磁电源功率较小,通过改变晶闸管的控制角以改变直流励磁电压的大小来控制励磁电流。

当电动机带动电枢在磁极磁场中旋转时,就会感生涡流,涡流与磁极磁场作用产生的转矩将使电枢牵动磁极拖动负载同向旋转,通过控制励磁电流改变磁场强度,使离合器产生大小不同的转矩,从而达到调速。

（3）定子调压调速定子调压调速是用改变定子电压实现调速的方法来改变电动机的转速，调度过程中它的转差功率以发热形式损耗在转子绕组中，属于低效调速方式。

调压调速的主要优点是控制设备比较简单，可无级调速，初始投资低，使用维护比较方便，可以兼作鼠笼机的降压启动设备。

缺点是调速效率比较低，低速运行调速效率更低；调速范围窄，只有对风机和泵类工作机械调速可以获得较宽的调速范围并减少转差损耗；调速特性比较软，调速精度差；对电网干扰也大。

适用于调速范围要求不宽，较长时间在高速区运行的中小容量的异步电动机。

（4）转子串电阻调速转子串电阻调速是通过改变绕线型感应电动机转子串接附加外接电阻从而改变转子电流使转速改变的方式进行调速。

1.3变频调速原理根据电动机学原理，在下述三个假定条件下，即忽略空间和时间谐波、忽略磁饱和、忽略铁损，感应电动机的稳态模型可以用T型等效电路表示。

1.4变频器V/f曲线定义变频器V/f控制的基本思想是V/f=C，因此定义在频率为fx时，Ux的表达式为Ux/fx=C，其中C为常数，就是“压频比系数”。

变频器应用技术教学教案第一章：变频器基础知识1.1 变频器的定义1.2 变频器的工作原理1.3 变频器的分类及应用领域1.4 变频器与其他调速方式的比较第二章：变频器的构成及功能2.1 变频器的构成部件2.2 变频器的功能介绍2.3 变频器的接线方式2.4 变频器的主要性能参数第三章：变频器的调试与维护3.1 变频器的调试步骤3.2 变频器的参数设置3.3 变频器的维护与保养3.4 变频器常见故障及排除方法第四章：变频器在电动机控制中的应用4.1 变频器控制电动机的原理4.2 变频器控制电动机的运行方式4.3 变频器与电动机的匹配选择4.4 变频器在电动机控制中的应用案例第五章：变频器在其他设备中的应用5.1 变频器在风机和水泵中的应用5.2 变频器在起重机械中的应用5.3 变频器在生产线上的应用5.4 变频器在其他领域中的应用案例分析第六章：变频器在工业自动化中的应用6.1 工业自动化概述6.2 变频器在plc 控制系统中的应用6.3 变频器与plc 的联合调试与运行6.4 变频器在工业自动化领域案例分析第七章：变频器在交通运输领域的应用7.1 交通运输领域调速需求分析7.2 变频器在轨道交通中的应用7.3 变频器在汽车制造中的应用7.4 变频器在船舶推进系统中的应用第八章：变频器在电力系统中的应用8.1 电力系统对变频器的需求8.2 变频器在电力系统中的应用案例8.3 变频器在无功补偿中的应用8.4 变频器在新能源发电领域的应用第九章：变频器的节能效果及环保意义9.1 变频器节能原理9.2 变频器在不同领域的节能案例9.3 变频器在环保方面的意义9.4 变频器节能环保的未来发展趋势第十章：变频器技术的发展与创新10.1 变频器技术的发展历程10.2 当前变频器技术的研究热点10.3 变频器技术的创新应用10.4 变频器技术在未来发展趋势展望重点和难点解析重点环节1：变频器的工作原理与分类解析：理解变频器的工作原理是掌握其应用技术的基础。

通用变频器教案(学生工作页)第一章：变频器概述1.1 学习目标理解变频器的基本概念熟悉变频器的主要应用领域掌握变频器的基本原理及组成部分1.2 教学内容介绍变频器的定义和作用分析变频器的主要应用领域，如工业、交通、家庭等讲解变频器的基本原理，包括整流、滤波、逆变等过程介绍变频器的组成部分，如整流器、滤波器、逆变器、控制模块等1.3 实践活动观察变频器的实物，识别其各个部分通过示例了解变频器在不同领域的应用第二章：变频器的工作原理2.1 学习目标理解变频器的工作原理熟悉变频器的主要功能掌握变频器的调速原理2.2 教学内容讲解变频器的工作原理，包括整流、滤波、逆变等过程分析变频器的主要功能，如速度控制、转矩控制、节能等讲解变频器的调速原理，包括频率控制、电压控制、转矩控制等2.3 实践活动通过实验了解变频器的工作原理及调速原理分析实际应用中变频器的调速效果第三章：变频器的安装与接线3.1 学习目标熟悉变频器的安装流程掌握变频器的接线方法了解变频器的安全注意事项3.2 教学内容讲解变频器的安装流程，包括安装位置、安装方式等介绍变频器的接线方法，包括电源接线、控制接线、输出接线等强调变频器的安全注意事项，如防尘、防水、防震等3.3 实践活动观察变频器的安装过程，学习正确的安装方法练习变频器的接线，掌握各种接线方式第四章：变频器的参数设置与调试4.1 学习目标熟悉变频器的参数设置方法掌握变频器的调试技巧了解变频器的故障处理方法4.2 教学内容讲解变频器的参数设置方法，包括基本参数和高级参数的设置介绍变频器的调试技巧，如启动、停止、加速、减速等分析变频器的故障处理方法，如故障原因、故障排除等4.3 实践活动练习变频器的参数设置，掌握各种参数的设置方法调试变频器，了解其运行状态和性能第五章：变频器的应用案例5.1 学习目标了解变频器在不同领域的应用案例掌握变频器在不同应用场景下的调速方法5.2 教学内容分析变频器在工业领域的应用案例，如电机控制、流水线等介绍变频器在交通领域的应用案例，如电梯控制、地铁牵引等讲解变频器在家庭领域的应用案例，如空调控制、洗衣机等5.3 实践活动分析实际应用中变频器的调速效果讨论变频器在不同领域中的应用前景第六章：变频器的维护与保养6.1 学习目标熟悉变频器的日常维护与保养措施掌握变频器故障的预防方法了解变频器的寿命延长策略6.2 教学内容讲解变频器的日常维护与保养措施，如清洁、检查、更换滤波电容等介绍变频器故障的预防方法，如避免过载、及时散热等分析变频器的寿命延长策略，如合理设置参数、避免频繁启停等6.3 实践活动观察变频器的日常维护与保养过程练习故障预防方法，如设置合适的启动停止模式第七章：变频器的故障诊断与维修7.1 学习目标熟悉变频器故障的现象与原因掌握变频器故障诊断的方法学会变频器故障的维修技巧7.2 教学内容分析变频器故障的现象与原因，如过流、过压、过热等讲解变频器故障诊断的方法，如观察法、仪器检测法、故障代码查询法等介绍变频器故障的维修技巧，如更换故障部件、修复电路等7.3 实践活动练习变频器故障诊断的方法，如通过故障现象判断故障原因尝试变频器故障的维修，如更换损坏的元件第八章：变频器的节能应用8.1 学习目标理解变频器节能的原理与效果掌握变频器在不同领域的节能应用了解变频器节能的优势与挑战8.2 教学内容讲解变频器节能的原理与效果，如减少能耗、提高效率等分析变频器在不同领域的节能应用，如电机控制、空调系统等讨论变频器节能的优势与挑战，如初始投资、维护成本等8.3 实践活动观察变频器节能效果的实验，如比较节能前后的能耗分析实际应用中变频器的节能效果第九章：变频器在自动化控制系统中的应用9.1 学习目标理解自动化控制系统的基本原理掌握变频器在自动化控制系统中的作用了解变频器与其他控制设备的协同工作9.2 教学内容讲解自动化控制系统的基本原理，如PID控制、模糊控制等介绍变频器在自动化控制系统中的作用，如速度控制、转矩控制等分析变频器与其他控制设备的协同工作，如PLC、传感器等9.3 实践活动学习自动化控制系统的设计与实施，如使用PLC与变频器配合实现控制观察变频器在自动化控制系统中的实际应用第十章：变频器的发展趋势与新技术10.1 学习目标了解变频器行业的发展趋势掌握变频器的新技术应用预测变频器未来的发展方向10.2 教学内容分析变频器行业的发展趋势，如市场规模、产品种类等介绍变频器的新技术应用，如矢量控制、神经网络控制等预测变频器未来的发展方向，如智能化、集成化等10.3 实践活动学习变频器新技术的应用案例，如矢量控制技术的实验讨论变频器未来的发展趋势及其对行业的影响重点和难点解析一、变频器的基本概念和应用领域：理解变频器的作用和它在不同行业中的应用是学习的基础。

变频器应用技术教案第一章：变频器基础知识1.1 变频器的定义1.2 变频器的工作原理1.3 变频器的分类及特点1.4 变频器的主要技术参数第二章：变频器的安装与接线2.1 变频器的安装环境及要求2.2 变频器的接线方式及注意事项2.3 变频器与电动机的连接2.4 变频器与控制系统的连接第三章：变频器的操作与维护3.1 变频器的操作界面及功能介绍3.2 变频器的启动、停止与制动操作3.3 变频器的频率设置与运行模式选择3.4 变频器的故障诊断与处理3.5 变频器的日常维护与保养第四章：变频器在工业应用中的实例分析4.1 变频器在电动机调速中的应用4.2 变频器在起重机械中的应用4.3 变频器在中央空调系统中中的应用4.4 变频器在生产线自动控制系统中的应用第五章：变频器的编程与调试5.1 变频器的编程软件及使用方法5.2 变频器参数的设置与调整5.3 变频器外部电路的设计与调试5.4 变频器与PLC的联机编程与调试第六章：变频器的保护功能与故障处理6.1 变频器的保护功能介绍6.2 变频器故障原因分析6.3 故障处理与维修方法6.4 故障案例分析与启示第七章：变频器在不同行业中的应用案例7.1 变频器在工业自动化生产线中的应用7.2 变频器在建筑行业中的应用7.3 变频器在交通运输领域中的应用7.4 变频器在环保设备中的应用第八章：变频器的选型与配套设备8.1 变频器的选型依据及注意事项8.2 变频器与其他控制设备的搭配选择8.3 变频器与电动机的匹配8.4 变频器的安装与调试配套设备第九章：变频器的节能效果分析9.1 变频器节能原理介绍9.2 变频器节能效果的评估方法9.3 变频器在不同应用场景中的节能案例9.4 变频器节能的经济效益分析第十章：变频器技术的未来发展10.1 变频器技术的发展趋势10.2 变频器在新兴领域的应用前景10.3 变频器技术创新与挑战10.4 我国变频器产业的发展现状与展望重点和难点解析一、变频器基础知识难点解析：理解变频器的工作原理，掌握不同类型变频器的特点及适用场景，了解变频器的主要技术参数及其影响因素。

《变频器》教案教案：《变频器》一、教学内容本节课的教学内容来自于教材第四章《电气控制技术》中的第三节《变频器》。

本节课的主要内容包括：1. 变频器的概述和工作原理2. 变频器的结构组成和功能特点3. 变频器的接线方式和应用领域4. 变频器的操作和维护二、教学目标1. 使学生了解变频器的概述和工作原理，理解变频器在工业控制中的应用。

2. 使学生掌握变频器的结构组成和功能特点，能够正确选择和使用变频器。

3. 培养学生具备变频器的接线能力，能够进行简单的变频器调试和维护。

三、教学难点与重点重点：变频器的结构组成、功能特点、接线方式和应用领域。

难点：变频器的工作原理、操作和维护。

四、教具与学具准备教具：变频器教学模型、示波器、电路图。

学具：笔记本电脑、变频器操作手册。

五、教学过程1. 实践情景引入：通过展示一个使用变频器的电机调速实例，使学生了解变频器在实际应用中的重要性。

2. 理论讲解：介绍变频器的概述、工作原理、结构组成和功能特点。

3. 示例演示：使用示波器展示变频器的工作原理和调速过程。

4. 操作练习：学生分组进行变频器的接线和操作练习，掌握变频器的使用方法。

5. 应用讲解：介绍变频器在不同领域的应用实例，如电梯、风机、水泵等。

6. 调试与维护：讲解变频器的调试和维护方法，培养学生具备变频器的故障排查能力。

7. 随堂练习：布置一些关于变频器的选择题和操作题，巩固所学知识。

六、板书设计板书内容主要包括变频器的概述、工作原理、结构组成、功能特点、接线方式和应用领域。

板书设计要简洁明了，突出重点。

七、作业设计1. 请简要描述变频器的工作原理。

2. 请列出变频器的结构组成和功能特点。

4. 请举例说明变频器在电梯、风机、水泵等领域的应用。

5. 请简述变频器的调试和维护方法。

八、课后反思及拓展延伸课后反思：本节课通过实践情景引入，使学生了解了变频器在实际应用中的重要性。

在理论讲解环节，学生对变频器的概述、工作原理、结构组成和功能特点有了深入的认识。

变频器教案(得力文库教案名称：变频器原理与应用【教学内容】1. 教材章节：《电气自动化技术》第四章第二节详细内容：变频器的基本原理、类型及应用场合；变频器的结构与功能；变频器的外接电路及参数设置；变频器在自动化生产线中的应用案例。

【教学目标】1. 掌握变频器的基本原理、类型及应用场合；2. 熟悉变频器的结构与功能，能进行基本的参数设置；3. 了解变频器在自动化生产线中的应用案例，具备实际操作能力。

【教学难点与重点】1. 难点：变频器的工作原理、参数设置及故障诊断；2. 重点：变频器在不同行业中的应用案例分析。

【教学方法】采用讲授法、实践教学法、案例分析法、互动式教学法等。

【教学过程】1. 导入：通过实际应用场景，如电梯、起重机械等，引出变频器的作用，激发学生兴趣。

2. 理论讲解：讲解变频器的基本原理、类型及应用场合，引导学生理解变频器的重要性。

3. 结构与功能分析：分析变频器的内部结构、外部接线及功能特点，让学生熟悉变频器的运作方式。

4. 参数设置与调整：讲解变频器的参数设置方法，并进行实际操作演示，让学生掌握参数调整的技巧。

5. 故障诊断与维修：介绍变频器的常见故障现象及诊断方法，演示故障维修过程，培养学生解决实际问题的能力。

6. 应用案例分析：分析变频器在不同行业中的应用案例，如电梯、起重机械、空压机等，让学生了解变频器的广泛应用。

7. 随堂练习：让学生结合实例，分析变频器在不同设备中的作用，巩固所学知识。

【教学评价】通过课堂讲授、实践操作、案例分析等方式，评价学生对变频器的理解掌握程度，以及实际操作能力。

【教学资源】1. 教具：变频器教学模型、示波器、电路仿真软件；2. 学具：笔记本电脑、实验报告册。

【教学时间】课时：2学时。

通用变频器教案(学生工作页)第一章：变频器概述1.1 学习目标：了解变频器的基本概念、作用和分类。

掌握变频器的主要组成部分及工作原理。

1.2 教学内容：变频器的定义和作用变频器的分类变频器的主要组成部分变频器的工作原理1.3 学习活动：学生通过阅读教材和查找资料，了解变频器的基本概念、作用和分类。

教师通过讲解和示例，介绍变频器的主要组成部分及工作原理。

学生进行小组讨论，分析变频器在实际应用中的优势和作用。

1.4 练习与评估：学生完成课后练习题，巩固所学知识。

教师对学生的练习进行评估，了解学习情况。

第二章：变频器的安装与接线2.1 学习目标：掌握变频器的安装位置和注意事项。

学会变频器的接线方法。

2.2 教学内容：变频器的安装位置和注意事项变频器的接线方法2.3 学习活动：学生通过阅读教材和查找资料，了解变频器的安装位置和注意事项。

教师演示变频器的接线方法，学生跟随操作。

学生进行小组讨论，分析变频器接线中可能出现的问题和解决方法。

2.4 练习与评估：学生完成课后练习题，巩固所学知识。

教师对学生的练习进行评估，了解学习情况。

第三章：变频器的参数设置与调试3.1 学习目标：学会变频器的参数设置方法。

掌握变频器的调试技巧。

3.2 教学内容：变频器的参数设置方法变频器的调试技巧3.3 学习活动：学生通过阅读教材和查找资料，了解变频器的参数设置方法。

教师演示变频器的调试技巧，学生跟随操作。

学生进行小组讨论，分析变频器参数设置和调试中可能出现的问题和解决方法。

3.4 练习与评估：学生完成课后练习题，巩固所学知识。

教师对学生的练习进行评估，了解学习情况。

第四章：变频器在电机控制中的应用4.1 学习目标：了解变频器在电机控制中的应用方法和注意事项。

掌握变频器控制电机启停、调速和正反转的方法。

4.2 教学内容：变频器在电机控制中的应用方法和注意事项变频器控制电机启停、调速和正反转的方法4.3 学习活动：学生通过阅读教材和查找资料，了解变频器在电机控制中的应用方法和注意事项。

通用变频器教案(学生工作页)第一章：通用变频器概述1.1 学习目标了解通用变频器的基本概念、功能和应用领域。

掌握通用变频器的主要组成部分和工作原理。

1.2 教学内容通用变频器的定义和作用通用变频器的应用领域通用变频器的主要组成部分通用变频器的工作原理1.3 教学活动教师讲解通用变频器的概念和作用学生通过实例了解通用变频器的应用领域学生观看通用变频器的组成部分和原理的演示1.4 作业与评估学生完成关于通用变频器概述的练习题教师对学生的作业进行评估，了解学生对通用变频器概述的掌握情况第二章：通用变频器的参数设置2.1 学习目标掌握通用变频器的基本参数设置方法。

学会根据不同应用场合进行参数调整。

2.2 教学内容通用变频器的基本参数设置常用参数的含义和设置方法应用场合与参数设置的关系2.3 教学活动教师讲解通用变频器的基本参数设置方法学生通过实际操作，学习常用参数的设置学生分组讨论，分析不同应用场合下的参数设置2.4 作业与评估学生完成通用变频器参数设置的练习题教师对学生的作业进行评估，了解学生对通用变频器参数设置的掌握情况第三章：通用变频器的启动与停止3.1 学习目标学会使用通用变频器启动和停止电动机。

掌握通用变频器的启动和停止操作步骤。

3.2 教学内容通用变频器的启动和停止操作启动和停止操作的步骤和注意事项3.3 教学活动教师讲解通用变频器的启动和停止操作步骤学生进行实际操作，掌握启动和停止的技巧3.4 作业与评估学生完成通用变频器启动与停止的操作练习教师对学生的操作进行评估，了解学生对通用变频器启动与停止的掌握情况第四章：通用变频器的调速原理4.1 学习目标理解通用变频器的调速原理。

掌握通用变频器调速的实现方法。

4.2 教学内容通用变频器的调速原理调速的实现方法和过程4.3 教学活动教师讲解通用变频器的调速原理学生通过实例了解通用变频器调速的实现方法4.4 作业与评估学生完成关于通用变频器调速原理的练习题教师对学生的作业进行评估，了解学生对通用变频器调速原理的掌握情况第五章：通用变频器的保护功能5.1 学习目标掌握通用变频器的保护功能及其作用。

变频器教案⼀学科变频器原理及应⽤课题班级06电⼯⼈数32授课时数2课时课型⼀体化、新授课周次第⼗⼆周授课时间2008年5⽉21⽇星期三第3、4节教学⽬的【知识⽬标】进⼀步熟悉变频器⾯板的显⽰和操作。

掌握变频器程序运⾏⽅式，并具备知识扩展的能⼒。

【能⼒培养】培养学⽣观察、猜想、探索发现能⼒。

培养学⽣合作学习、互相协助解决问题的能⼒。

培养创新意识，提⾼分析问题与解决问题的能⼒，举⼀反三。

【素质教育】培养学⽣实事求是的科学态度、谦虚严谨的⼯作作风和勇于进取的精神。

教学重点运⾏状态的设置输⼊输出信号的连接⽅式教学难点多个组进⾏多次运⾏教学⽅法任务驱动教学法、启发法演⽰法、案例分析法教具多媒体课件、投影仪、变频器实训装置序号教学环节设计教学时间分配1 组织教学1分钟2 复习提问10分钟3 课程导⼊7分钟4 讲授新课：运⽤多媒体课件、⽰范教学、案例分析法等教学⽅法35分钟5 下发任务：按照任务驱动教学法的流程完成35分钟6 布置作业2分钟授课教师×××2008年5⽉19⽇审签×××2008年5⽉20⽇课程导⼊三、新课导⼊1、教学录像导⼊播放⼀段⽤变频器的程序运⾏⽅式控制的⼯程实例。

2、提问运⽤变频器的程序运⾏⽅式可以达到什么效果？3、教师导课利⽤变频器选⽤件组合外围电路，可以使变频器实现多种运⾏⽅式，例如外部运⾏⽅式、组合⽅式、程序运⾏⽅式、多段速运⾏⽅式等，不同的运⾏⽅式可以达到不同的⽬的。

4、布置学习任务5、提出学习的重点和难点向学⽣展⽰⼀个实际的⼯程例⼦，引起学⽣的好奇，调动学⽣的学习兴趣。

要求学⽣带着要完成的任务学习。

以探索问题来引起和维持学习者学习兴趣和动机。

讲授新课程序运⾏概念：按照预设定的时钟，电机的运⾏频率、启动时间及旋转⽅向在内部定时器的控制下执⾏运⾏操作。

程序运⾏功能仅当Pr.79=5时有效⽤Pr.200选择程序运⾏时间单位，可在“分/秒”和“⼩时/分”之间选择程序运⾏时间。

变频器应用技术教案第一章：变频器概述1.1 教学目标了解变频器的基本概念和作用掌握变频器的分类和主要技术参数理解变频器的工作原理和基本结构1.2 教学内容变频器的定义和作用变频器的分类及特点变频器的主要技术参数变频器的工作原理和基本结构1.3 教学方法采用讲解、演示和案例分析相结合的方式进行教学利用图片、图表和实物模型等辅助教学1.4 教学评估课堂问答：了解学生对变频器基本概念的理解程度课后作业：要求学生绘制变频器的基本结构图，并简要说明各部分功能第二章：变频器的安装与接线2.1 教学目标掌握变频器的安装位置和注意事项学会变频器的接线方法和安全措施了解变频器与电动机的连接方式变频器的安装位置和注意事项变频器的接线方法和安全措施变频器与电动机的连接方式2.3 教学方法采用讲解和实践相结合的方式进行教学引导学生参与实际操作，加强实践能力培养2.4 教学评估课堂问答：了解学生对变频器安装和接线的掌握程度实践操作：检查学生实际操作变频器安装和接线的能力第三章：变频器的调试与维护3.1 教学目标学会变频器的调试方法和步骤掌握变频器的日常维护和保养技巧了解变频器常见故障及其排除方法3.2 教学内容变频器的调试方法和步骤变频器的日常维护和保养技巧变频器常见故障及其排除方法3.3 教学方法采用讲解、演示和实践相结合的方式进行教学引导学生参与实际操作，加强实践能力培养课堂问答：了解学生对变频器调试和维护的掌握程度实践操作：检查学生实际操作变频器调试和维护的能力第四章：变频器在不同领域的应用实例4.1 教学目标了解变频器在工业生产中的应用领域学会分析不同领域中变频器的应用实例掌握变频器在不同应用场景下的参数设置和调整方法4.2 教学内容变频器在工业生产中的应用领域不同领域中变频器的应用实例分析变频器在不同应用场景下的参数设置和调整方法4.3 教学方法采用讲解、演示和案例分析相结合的方式进行教学引导学生参与实际操作，加强实践能力培养4.4 教学评估课堂问答：了解学生对变频器应用领域的理解程度案例分析：要求学生分析实际应用实例，提出参数设置和调整方案第五章：变频器的节能效果分析5.1 教学目标了解变频器节能原理和效果学会分析变频器在不同工况下的节能效果掌握变频器节能效果的评估方法5.2 教学内容变频器节能原理和效果变频器在不同工况下的节能效果分析变频器节能效果的评估方法5.3 教学方法采用讲解、演示和案例分析相结合的方式进行教学引导学生参与实际操作，加强实践能力培养5.4 教学评估课堂问答：了解学生对变频器节能原理的理解程度案例分析：要求学生分析实际工况下的节能效果，并提出评估方法第六章：变频器的保护功能与故障诊断6.1 教学目标理解变频器保护功能的重要性掌握变频器主要保护功能的工作原理学会使用变频器的故障诊断与排除方法6.2 教学内容变频器保护功能的作用与种类变频器内部保护电路的工作原理故障诊断与排除的基本步骤和方法6.3 教学方法采用讲解、演示和案例分析相结合的方式进行教学利用模拟故障进行故障诊断与排除的实践操作6.4 教学评估课堂问答：评估学生对变频器保护功能的了解程度故障诊断演练：检查学生实际操作变频器进行故障诊断与排除的能力第七章：变频器在电机控制中的应用7.1 教学目标理解变频器在电机控制中的作用学会使用变频器实现电机的软启动和软停止掌握变频器在电机调速中的应用技巧7.2 教学内容变频器在电机控制中的应用场景变频器实现电机软启动和软停止的原理与方法变频器调速时的参数设置与优化7.3 教学方法采用讲解、演示和案例分析相结合的方式进行教学引导学生参与实际操作，加强实践能力培养7.4 教学评估课堂问答：了解学生对变频器在电机控制中应用的理解程度实践操作：检查学生实际操作变频器控制电机的能力第八章：变频器在自动化生产线中的应用8.1 教学目标理解变频器在自动化生产线中的作用学会使用变频器实现生产线的调速与控制掌握变频器在自动化生产线中的应用案例8.2 教学内容变频器在自动化生产线中的应用场景变频器在生产线调速与控制中的参数设置变频器在自动化生产线中的应用案例分析8.3 教学方法采用讲解、演示和案例分析相结合的方式进行教学引导学生参与实际操作，加强实践能力培养8.4 教学评估课堂问答：了解学生对变频器在自动化生产线中应用的理解程度案例分析：要求学生分析实际应用案例，提出解决方案第九章：变频器的通信与集成9.1 教学目标理解变频器通信的重要性学会使用变频器的通信接口和协议掌握变频器与其他设备集成的方法9.2 教学内容变频器通信的原理与类型变频器常见通信接口和协议介绍变频器与其他设备集成的案例分析9.3 教学方法采用讲解、演示和案例分析相结合的方式进行教学引导学生参与实际操作，加强实践能力培养9.4 教学评估课堂问答：了解学生对变频器通信与集成的理解程度通信集成演练：检查学生实际操作变频器通信与集成的能力第十章：变频器的未来发展10.1 教学目标了解变频器技术的最新发展趋势掌握变频器在新能源领域的应用前景探讨变频器技术的未来发展方向10.2 教学内容变频器技术的最新发展趋势变频器在新能源领域的应用案例变频器技术的未来发展方向探讨10.3 教学方法采用讲解、演示和小组讨论相结合的方式进行教学引导学生关注变频器行业的最新动态，培养创新思维10.4 教学评估课堂问答：了解学生对变频器未来发展的理解程度小组讨论报告：评估学生对变频器未来发展前景的探讨和建议重点和难点解析重点环节1：变频器的基本概念和作用需要重点关注的内容：变频器的基本定义、作用以及在工业生产中的应用领域。
