变频器应用技术教案完整版一、教学内容本节课选自《电气自动化技术》教材第四章第四节，主题为“变频器应用技术”。
主要内容包括变频器的工作原理、类型及选型、基本功能与参数设置、应用案例分析等。
二、教学目标1. 掌握变频器的工作原理及其在电气自动化系统中的应用。
2. 学会区分不同类型的变频器，并根据实际需求进行选型。
3. 了解变频器的基本功能与参数设置，能进行简单的故障排查。
三、教学难点与重点1. 教学难点：变频器的选型及参数设置。
2. 教学重点：变频器的工作原理及其在实际应用中的操作。
四、教具与学具准备1. 教具：PPT课件、实验设备（变频器、电机、控制器等）。
2. 学具：笔记本、教材、实验报告册。
五、教学过程1. 导入：通过实际案例分析，引入变频器在电气自动化系统中的应用，激发学生兴趣。
2. 理论讲解：（1）变频器的工作原理；（2）变频器的类型及选型；（3）变频器的基本功能与参数设置。
3. 实践操作：（1）演示变频器的操作过程，包括启动、停止、调速等；（2）分组进行实验，观察并记录变频器运行数据；4. 例题讲解：结合实际应用，讲解变频器选型及参数设置的步骤和方法。
5. 随堂练习：针对所学内容，设计练习题，巩固知识点。
六、板书设计1. 变频器工作原理；2. 变频器类型及选型；3. 变频器基本功能与参数设置；4. 实验数据记录与分析。
七、作业设计1. 作业题目：（1）简述变频器的工作原理；（2）举例说明变频器在实际应用中的选型方法；2. 答案：（1）见教材第四章第四节；（2）见教材第四章第四节；（3）见实验报告册。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生在实践操作中的表现等。
2. 拓展延伸：（1）了解变频器的最新技术发展趋势；（2）研究变频器在其他领域的应用，如工业生产、交通等；（3）探索变频器与物联网技术的结合，提高电气自动化系统的智能化水平。
重点和难点解析1. 变频器的工作原理；2. 变频器的选型及参数设置；3. 实践操作中的数据记录与分析；4. 作业设计中的问题及答案。
变频器应用技术教案完整版一、教学内容本节课选自《电气自动化技术》教材第十二章“变频器及其应用”，具体内容包括：12.1节变频器的基本原理，12.2节变频器的主要参数及其设置，12.3节变频器在实际工程中的应用案例。
二、教学目标1. 理解变频器的基本原理，掌握变频器的主要参数设置方法。
2. 学会分析变频器在实际工程中的应用，提高解决实际问题的能力。
3. 培养学生的动手操作能力和团队协作精神。
三、教学难点与重点1. 教学难点：变频器参数设置及其在实际工程中的应用。
2. 教学重点：变频器的基本原理，变频器参数设置方法。
四、教具与学具准备1. 教具：多媒体教学设备，PPT课件，实验用变频器，电动机，示波器等。
2. 学具：实验报告册，笔，计算器等。
五、教学过程1. 导入：通过实际工程案例，引出变频器在现代工业生产中的重要作用，激发学生兴趣。
2. 理论讲解：1) 变频器基本原理：讲解变频器的工作原理，结合动画演示，让学生直观地理解变频调速的原理。
2) 变频器主要参数及其设置：详细讲解变频器的各项参数，如频率设置、电压设置、启动停止方式等。
3. 实践操作：1) 案例分析：分析变频器在实际工程中的应用案例，让学生了解变频器在实际工作中的使用方法。
2) 动手实验：分组进行变频器参数设置实验，让学生亲自动手操作，掌握变频器参数设置方法。
4. 随堂练习：布置相关练习题，让学生巩固所学知识，及时发现问题并进行解答。
六、板书设计1. 变频器基本原理2. 变频器主要参数及其设置3. 变频器在实际工程中的应用案例七、作业设计1. 作业题目：1) 解释变频器的基本原理，并画出变频器的工作原理图。
2) 列举变频器的主要参数，并说明其设置方法。
2. 答案：八、课后反思及拓展延伸1. 反思：本节课通过理论讲解、实践操作、随堂练习等环节，使学生掌握了变频器的基本原理和参数设置方法。
但在实践操作环节，部分学生对变频器的操作不够熟练，需要加强个别辅导。
变频器应用技术教学教案第一章：变频器基础知识1.1 变频器的定义与作用1.2 变频器的分类及特点1.3 变频器的基本组成部分1.4 变频器的工作原理第二章：变频器的参数设置与调试2.1 变频器的参数设置方法2.2 主要参数的含义与设置2.3 变频器的调试步骤与方法2.4 变频器与电机的匹配调试第三章：变频器在工业控制中的应用实例3.1 变频器在风机和水泵控制中的应用3.2 变频器在电梯控制中的应用3.3 变频器在机床控制中的应用3.4 变频器在其他工业设备控制中的应用第四章：变频器的安装与维护4.1 变频器的安装位置与注意事项4.2 变频器的接线方法与要求4.3 变频器的日常维护与保养4.4 变频器的故障诊断与维修第五章：变频器的选用与未来发展5.1 变频器的选用原则与步骤5.2 变频器市场的现状与发展趋势5.3 变频器技术的创新与应用5.4 我国变频器产业的发展策略与前景展望第六章：变频器在工业自动化中的应用案例6.1 变频器在塑料机械控制中的应用6.2 变频器在起重机械控制中的应用6.3 变频器在输送带控制中的应用6.4 变频器在其他工业自动化设备中的应用第七章：变频器与其他控制技术的结合与应用7.1 变频器与PLC控制的结合7.2 变频器与触摸屏的结合7.3 变频器与矢量控制技术的结合7.4 变频器与其他先进控制技术的融合与发展第八章：变频器的编程与操作8.1 变频器的编程原理与方法8.2 常用变频器编程软件的使用8.3 变频器的操作步骤与技巧8.4 变频器编程实例与操作训练第九章：变频器的通信与联网9.1 变频器的通信原理与标准9.2 常用变频器通信协议介绍9.3 变频器与其他设备的联网方法9.4 变频器通信应用实例与实践第十章：变频器在新能源领域的应用10.1 变频器在风力发电中的应用10.2 变频器在太阳能发电中的应用10.3 变频器在其他新能源领域中的应用10.4 我国新能源产业的发展趋势与变频器的市场前景第十一章：变频器的节能环保特性与经济效益分析11.1 变频器节能原理与效果11.2 变频器在节能环保方面的优势11.3 变频器节能案例分析11.4 变频器的经济效益评估与投资回报第十二章：变频器在特殊环境中的应用12.1 变频器在高温环境中的应用12.2 变频器在低温环境中的应用12.3 变频器在潮湿与腐蚀环境中的应用12.4 变频器在嘈杂环境中的应用与解决方案第十三章：变频器的故障处理与安全防护13.1 变频器常见故障类型与原因13.2 变频器故障诊断与排除方法13.3 变频器的安全防护措施与操作规程13.4 变频器故障案例分析与经验总结第十四章：变频器在国内外市场的应用与发展趋势14.1 变频器在国际市场的应用与发展14.2 我国变频器产业的现状与挑战14.3 变频器技术的创新与研发趋势14.4 变频器在新兴市场的应用前景分析第十五章：变频器培训与教育15.1 变频器培训的目标与内容15.2 变频器培训的方法与技巧15.3 变频器培训资源的开发与利用15.4 变频器教育的发展与未来趋势重点和难点解析本文主要介绍了变频器的基础知识、参数设置与调试、应用实例、安装与维护、选用与未来发展、工业自动化应用案例、与其他控制技术的结合与应用、编程与操作、通信与联网、新能源领域应用、节能环保特性与经济效益分析、特殊环境应用、故障处理与安全防护、市场应用与发展趋势以及培训与教育等方面。
变频器应用技术教学教案第一章：变频器概述1.1 教学目标1.了解变频器的概念、作用和分类2.掌握变频器的基本构成和原理3.了解变频器在工业应用中的重要性1.2 教学内容1.变频器的概念和作用2.变频器的分类及特点3.变频器的基本构成4.变频器的工作原理1.3 教学方法1.采用讲授法讲解变频器的基本概念和原理2.通过案例分析法让学生了解变频器在实际应用中的重要性1.4 教学评价1.考查学生对变频器概念、作用和分类的掌握情况2.评估学生对变频器基本构成和原理的理解程度第二章：变频器的工作原理2.1 教学目标1.掌握变频器的工作原理2.了解变频器的主要性能参数3.熟悉变频器的调速原理1.变频器的工作原理2.变频器的主要性能参数3.变频器的调速原理2.3 教学方法1.采用讲授法讲解变频器的工作原理2.通过实验演示法让学生了解变频器的调速原理2.4 教学评价1.考查学生对变频器工作原理的掌握情况2.评估学生对变频器性能参数和调速原理的理解程度第三章：变频器的安装与调试3.1 教学目标1.熟悉变频器的安装流程2.掌握变频器的调试方法3.了解变频器常见故障及处理方法3.2 教学内容1.变频器的安装流程2.变频器的调试方法3.变频器常见故障及处理方法3.3 教学方法1.采用讲授法讲解变频器的安装流程和调试方法2.通过案例分析法让学生了解变频器常见故障及处理方法1.考查学生对变频器安装流程的掌握情况2.评估学生对变频器调试方法和故障处理的了解程度第四章：变频器在电机控制中的应用4.1 教学目标1.了解变频器在电机控制中的作用2.掌握变频器控制电机启动、停止和调速的方法3.熟悉变频器与电机的连接方式4.2 教学内容1.变频器在电机控制中的作用2.变频器控制电机启动、停止和调速的方法3.变频器与电机的连接方式4.3 教学方法1.采用讲授法讲解变频器在电机控制中的应用2.通过实验演示法让学生了解变频器控制电机的方法4.4 教学评价1.考查学生对变频器在电机控制中作用的掌握情况2.评估学生对变频器控制电机启动、停止和调速方法的熟悉程度第五章：变频器在工业应用案例分析5.1 教学目标1.了解变频器在工业应用中的典型应用案例2.掌握变频器在不同行业中的应用特点3.培养学生分析实际问题并解决问题的能力5.2 教学内容1.变频器在工业应用中的典型应用案例2.变频器在不同行业中的应用特点5.3 教学方法1.采用讲授法讲解变频器在工业应用中的典型案例2.通过小组讨论法让学生分析变频器在不同行业中的应用特点5.4 教学评价1.考查学生对变频器在工业应用中典型案例的掌握情况2.评估学生对变频器在不同行业中应用特点的理解程度第六章：变频器的保护功能6.1 教学目标1. 理解变频器的基本保护功能2. 掌握变频器过流、过压、过热等保护机制3. 学习如何设置和调整变频器的保护参数6.2 教学内容1. 变频器的主要保护功能及其作用2. 变频器的保护机制和工作原理3. 保护参数的设置和调整方法6.3 教学方法1. 使用讲授法介绍保护功能及其作用2. 通过模拟实验演示保护机制的运作3. 指导学生进行参数设置和调整的实践操作6.4 教学评价1. 评估学生对变频器保护功能的理解程度2. 考查学生设置和调整保护参数的实际操作能力第七章：变频器的节能原理与应用7.1 教学目标1. 认识变频器节能的原理2. 掌握变频器在节能应用中的技术要点3. 了解变频器节能实例和效果评估7.2 教学内容1. 变频器节能的基本原理2. 变频器节能技术的应用案例3. 节能效果的评估方法和技巧7.3 教学方法1. 使用讲授法解释变频器节能原理2. 通过案例分析展示变频器节能应用3. 开展小组讨论，评估节能效果7.4 教学评价1. 考查学生对变频器节能原理的理解2. 评估学生对节能应用案例的分析能力第八章：变频器的通信与控制8.1 教学目标1. 理解变频器通信的基本概念2. 掌握变频器与上位机通信的协议和方式3. 学习变频器的控制指令及其编程8.2 教学内容1. 变频器通信的基本原理和协议2. 变频器与上位机的通信案例3. 变频器控制指令的编程和应用8.3 教学方法1. 使用讲授法介绍通信原理和协议2. 通过实际操作演示通信过程3. 指导学生编程实现控制指令8.4 教学评价1. 评估学生对变频器通信原理的理解2. 考查学生编程实现控制指令的能力第九章：变频器在自动化生产线中的应用9.1 教学目标1. 了解自动化生产线的基本构成2. 掌握变频器在自动化生产线中的作用3. 学习变频器在协调multiple devices 中的配置和调试9.2 教学内容1. 自动化生产线的基本构成和运作原理2. 变频器在自动化生产线中的应用案例3. 多设备协调中的变频器配置和调试方法9.3 教学方法1. 使用讲授法介绍自动化生产线的基本概念2. 通过案例分析展示变频器在生产线中的应用3. 指导学生进行多设备协调的配置和调试实践9.4 教学评价1. 评估学生对自动化生产线构成和运作原理的理解2. 考查学生进行变频器配置和调试的实际操作能力第十章：变频器的维护与故障诊断10.1 教学目标1. 熟悉变频器的日常维护流程2. 掌握变频器故障诊断的方法和技巧3. 学习变频器故障处理的一般步骤10.2 教学内容1. 变频器的日常维护操作2. 变频器故障诊断的方法和技巧3. 变频器故障处理的一般步骤和案例分析10.3 教学方法1. 使用讲授法讲解日常维护操作和故障诊断方法2. 通过模拟故障处理演示故障诊断和处理流程3. 开展小组讨论，分析故障处理案例10.4 教学评价1. 评估学生对变频器日常维护操作的掌握程度2. 考查学生进行故障诊断和处理的实际操作能力第十一章：变频器在特定行业中的应用11.1 教学目标1. 理解变频器在不同行业中的特殊应用2. 掌握变频器在特定行业中的优化配置3. 学习特定行业中变频器应用的案例分析11.2 教学内容1. 变频器在特定行业中的应用案例2. 特定行业中变频器的优化配置方法3. 案例分析：变频器在不同行业中的应用挑战与解决方案11.3 教学方法1. 使用讲授法介绍变频器在特定行业中的应用2. 通过案例分析展示变频器的优化配置3. 指导学生进行案例分析，解决实际应用问题11.4 教学评价1. 评估学生对变频器在特定行业中应用的理解程度2. 考查学生分析并解决实际应用问题的能力第十二章：变频器的编程与功能扩展12.1 教学目标1. 理解变频器编程的基本概念2. 掌握变频器常用编程指令和功能模块3. 学习如何进行变频器的功能扩展12.2 教学内容1. 变频器编程的基本原理和指令集2. 变频器常用功能模块及其应用3. 变频器功能扩展的方法和策略12.3 教学方法1. 使用讲授法介绍变频器编程的基本概念2. 通过编程实践演示变频器功能的实现3. 指导学生进行功能扩展的实践操作12.4 教学评价1. 评估学生对变频器编程原理的理解程度2. 考查学生实现变频器功能模块的实际操作能力第十三章：变频器的安全标准和规范13.1 教学目标1. 理解变频器安全的重要性和相关标准2. 掌握变频器安全操作的基本规范3. 学习变频器安全维护的注意事项13.2 教学内容1. 变频器安全标准的基本要求2. 变频器安全操作规范和应急预案3. 变频器安全维护的注意事项和常见问题13.3 教学方法1. 使用讲授法讲解变频器安全标准和规范2. 通过情景模拟演示安全操作和应急预案3. 指导学生进行安全维护的实际操作13.4 教学评价1. 评估学生对变频器安全标准和规范的理解程度2. 考查学生执行安全操作和应急预案的实际能力第十四章：变频器的环保与认证14.1 教学目标1. 理解变频器环保的意义和现状2. 掌握变频器环保认证的基本要求3. 学习变频器环保设计的策略14.2 教学内容1. 变频器对环境的影响和环保要求2. 变频器环保认证的标准和流程3. 变频器环保设计的实践案例14.3 教学方法1. 使用讲授法讲解变频器环保的意义和要求2. 通过案例分析展示变频器环保认证的实践3. 指导学生进行环保设计的思考和讨论14.4 教学评价1. 评估学生对变频器环保意识和认证要求的了解程度2. 考查学生提出和实施环保设计方案的实际能力第十五章：变频器的未来发展趋势15.1 教学目标1. 理解变频器技术的最新发展趋势2. 掌握变频器在新兴领域的应用3. 学习变频器技术发展的未来展望15.2 教学内容1. 变频器技术的最新研究动态2. 变频器在新兴领域的应用案例3. 变频器技术发展的未来趋势和挑战15.3 教学方法1. 使用讲授法介绍变频器技术的最新发展2. 通过案例分析展示变频器在新兴领域的应用3. 开展小组讨论，探讨变频器技术发展的未来方向15.4 教学评价1. 评估学生对变频器技术最新发展的理解程度2. 考查学生分析并预测变频器技术未来趋势的实际能力重点和难点解析本文主要介绍了变频器应用技术教学教案，内容包括变频器的基本概念、作用、分类、构成、原理、安装、调试、保护功能、节能原理、通信与控制、应用案例、维护与故障诊断、特定行业中的应用、编程与功能扩展、安全标准和规范、环保与认证以及未来发展趋势等。
《变频器》教案重点和难点解析一、教学内容本节课主要讲解变频器的基本原理和应用。
教材的章节为第五章第一节，内容包括：1. 变频器的定义和工作原理；2. 变频器的分类和主要参数；3. 变频器在工业控制中的应用。
二、教学目标1. 让学生了解变频器的基本原理和分类；2. 使学生掌握变频器的主要参数和调整方法；3. 培养学生运用变频器解决实际问题的能力。
三、教学难点与重点重点：变频器的基本原理、分类和主要参数；变频器在工业控制中的应用。
难点：变频器的调整方法和工作原理的深入理解。
四、教具与学具准备1. 教具：多媒体教学设备、变频器实物、电路图；2. 学具：笔记本电脑、变频器操作手册、测量工具。
五、教学过程1. 实践情景引入：通过展示工业生产线上的变频器应用实例，让学生了解变频器在实际生产中的重要性。
2. 知识讲解：讲解变频器的基本原理、分类和主要参数，引导学生掌握变频器的基本概念。
3. 例题讲解：分析变频器在不同工业场合的应用案例，让学生了解变频器的调整方法和实际操作步骤。
4. 随堂练习：让学生根据给定的电路图和参数，设计一个简单的变频器控制系统，并现场演示。
5. 课堂讨论：引导学生探讨变频器在工业控制中的优势和局限性，以及如何解决实际问题。
六、板书设计板书内容主要包括：1. 变频器的定义和工作原理；2. 变频器的分类和主要参数；3. 变频器在工业控制中的应用案例。
七、作业设计1. 作业题目：请根据教材第五章第一节的内容，简述变频器的基本原理和分类。
答案：变频器是一种电力调节装置，其基本原理是通过改变电源输出频率，实现对交流电机转速的控制。
变频器主要分为电压型和电流型两种，其中电压型变频器输出电压与输入电压成正比，电流型变频器输出电流与输入电流成正比。
2. 作业题目：请分析一个你熟悉的工业场合中变频器的应用，说明变频器如何改善控制系统性能。
答案：以电梯控制系统为例，变频器通过调整输出频率，实现对电梯速度的精确控制，提高了电梯运行的平稳性和舒适性。
变频器应用技术教学教案第一章：变频器概述1.1 教学目标让学生了解变频器的定义、功能和作用。
让学生掌握变频器的分类和基本原理。
让学生熟悉变频器在工业应用中的重要性。
1.2 教学内容变频器的定义和功能变频器的分类和基本原理变频器在工业应用中的重要性1.3 教学方法采用讲解、演示和案例分析相结合的方式进行教学。
使用PPT、实物演示等辅助教学手段，帮助学生更好地理解变频器的工作原理和应用。
1.4 教学评估通过课堂提问、小组讨论等方式评估学生对变频器概述的理解程度。
第二章：变频器的基本原理2.1 教学目标让学生了解变频器的工作原理和基本组成部分。
让学生掌握变频器的工作方式和控制信号。
让学生熟悉变频器的调速原理和特性。
2.2 教学内容变频器的工作原理和基本组成部分变频器的工作方式和控制信号变频器的调速原理和特性2.3 教学方法采用讲解、演示和案例分析相结合的方式进行教学。
使用PPT、实物演示等辅助教学手段，帮助学生更好地理解变频器的工作原理和基本组成部分。
2.4 教学评估通过课堂提问、小组讨论等方式评估学生对变频器基本原理的理解程度。
第三章：变频器的安装与接线3.1 教学目标让学生了解变频器的安装位置和环境要求。
让学生掌握变频器的接线方法和注意事项。
让学生熟悉变频器的防护措施和故障预防。
3.2 教学内容变频器的安装位置和环境要求变频器的接线方法和注意事项变频器的防护措施和故障预防3.3 教学方法采用讲解、演示和案例分析相结合的方式进行教学。
使用PPT、实物演示等辅助教学手段，帮助学生更好地理解变频器的安装与接线过程。
通过课堂提问、小组讨论等方式评估学生对变频器安装与接线的理解程度。
第四章：变频器的参数设置与调试4.1 教学目标让学生了解变频器的参数设置方法和注意事项。
让学生掌握变频器的调试步骤和技巧。
让学生熟悉变频器参数对电机运行的影响。
4.2 教学内容变频器的参数设置方法和注意事项变频器的调试步骤和技巧变频器参数对电机运行的影响4.3 教学方法采用讲解、演示和案例分析相结合的方式进行教学。

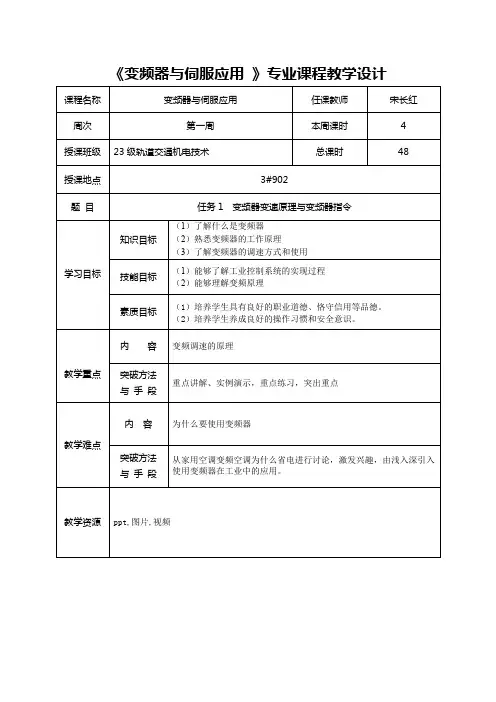

《变频器与伺服应用》专业课程教学设计性和便于学生整体掌握。
1.1交流电动机的调速方式1.1.1 异步电动机1.1.2 同步电动机1.2交流电动机的调速方式（1）异步电动机的变极调速这种多速电动机大都为笼型转子电动机，其结构与基本系列异步电动机相似，现国内生产的有双、三、四速等几类。
（2）电磁调速适用于容量在0.55～630kW范围内的风机、水泵或压缩机。
电磁调速电动机的调速系统主要由笼型感应电动机、涡流式电磁转差离合器和直流励磁电源等3部分组成(见图1.5),直流励磁电源功率较小,通过改变晶闸管的控制角以改变直流励磁电压的大小来控制励磁电流。
当电动机带动电枢在磁极磁场中旋转时,就会感生涡流,涡流与磁极磁场作用产生的转矩将使电枢牵动磁极拖动负载同向旋转,通过控制励磁电流改变磁场强度,使离合器产生大小不同的转矩,从而达到调速。
（3）定子调压调速定子调压调速是用改变定子电压实现调速的方法来改变电动机的转速，调度过程中它的转差功率以发热形式损耗在转子绕组中，属于低效调速方式。
调压调速的主要优点是控制设备比较简单，可无级调速，初始投资低，使用维护比较方便，可以兼作鼠笼机的降压启动设备。
缺点是调速效率比较低，低速运行调速效率更低；调速范围窄，只有对风机和泵类工作机械调速可以获得较宽的调速范围并减少转差损耗；调速特性比较软，调速精度差；对电网干扰也大。
适用于调速范围要求不宽，较长时间在高速区运行的中小容量的异步电动机。
（4）转子串电阻调速转子串电阻调速是通过改变绕线型感应电动机转子串接附加外接电阻从而改变转子电流使转速改变的方式进行调速。
1.3变频调速原理根据电动机学原理，在下述三个假定条件下，即忽略空间和时间谐波、忽略磁饱和、忽略铁损，感应电动机的稳态模型可以用T型等效电路表示。
1.4变频器V/f曲线定义变频器V/f控制的基本思想是V/f=C，因此定义在频率为fx时，Ux的表达式为Ux/fx=C，其中C为常数，就是“压频比系数”。
变频器应用技术教学教案第一章：变频器基础知识1.1 变频器的定义1.2 变频器的工作原理1.3 变频器的分类及应用领域1.4 变频器与其他调速方式的比较第二章：变频器的构成及功能2.1 变频器的构成部件2.2 变频器的功能介绍2.3 变频器的接线方式2.4 变频器的主要性能参数第三章：变频器的调试与维护3.1 变频器的调试步骤3.2 变频器的参数设置3.3 变频器的维护与保养3.4 变频器常见故障及排除方法第四章：变频器在电动机控制中的应用4.1 变频器控制电动机的原理4.2 变频器控制电动机的运行方式4.3 变频器与电动机的匹配选择4.4 变频器在电动机控制中的应用案例第五章：变频器在其他设备中的应用5.1 变频器在风机和水泵中的应用5.2 变频器在起重机械中的应用5.3 变频器在生产线上的应用5.4 变频器在其他领域中的应用案例分析第六章：变频器在工业自动化中的应用6.1 工业自动化概述6.2 变频器在plc 控制系统中的应用6.3 变频器与plc 的联合调试与运行6.4 变频器在工业自动化领域案例分析第七章：变频器在交通运输领域的应用7.1 交通运输领域调速需求分析7.2 变频器在轨道交通中的应用7.3 变频器在汽车制造中的应用7.4 变频器在船舶推进系统中的应用第八章：变频器在电力系统中的应用8.1 电力系统对变频器的需求8.2 变频器在电力系统中的应用案例8.3 变频器在无功补偿中的应用8.4 变频器在新能源发电领域的应用第九章：变频器的节能效果及环保意义9.1 变频器节能原理9.2 变频器在不同领域的节能案例9.3 变频器在环保方面的意义9.4 变频器节能环保的未来发展趋势第十章：变频器技术的发展与创新10.1 变频器技术的发展历程10.2 当前变频器技术的研究热点10.3 变频器技术的创新应用10.4 变频器技术在未来发展趋势展望重点和难点解析重点环节1：变频器的工作原理与分类解析：理解变频器的工作原理是掌握其应用技术的基础。
通用变频器教案(学生工作页)第一章：变频器概述1.1 学习目标理解变频器的基本概念熟悉变频器的主要应用领域掌握变频器的基本原理及组成部分1.2 教学内容介绍变频器的定义和作用分析变频器的主要应用领域，如工业、交通、家庭等讲解变频器的基本原理，包括整流、滤波、逆变等过程介绍变频器的组成部分，如整流器、滤波器、逆变器、控制模块等1.3 实践活动观察变频器的实物，识别其各个部分通过示例了解变频器在不同领域的应用第二章：变频器的工作原理2.1 学习目标理解变频器的工作原理熟悉变频器的主要功能掌握变频器的调速原理2.2 教学内容讲解变频器的工作原理，包括整流、滤波、逆变等过程分析变频器的主要功能，如速度控制、转矩控制、节能等讲解变频器的调速原理，包括频率控制、电压控制、转矩控制等2.3 实践活动通过实验了解变频器的工作原理及调速原理分析实际应用中变频器的调速效果第三章：变频器的安装与接线3.1 学习目标熟悉变频器的安装流程掌握变频器的接线方法了解变频器的安全注意事项3.2 教学内容讲解变频器的安装流程，包括安装位置、安装方式等介绍变频器的接线方法，包括电源接线、控制接线、输出接线等强调变频器的安全注意事项，如防尘、防水、防震等3.3 实践活动观察变频器的安装过程，学习正确的安装方法练习变频器的接线，掌握各种接线方式第四章：变频器的参数设置与调试4.1 学习目标熟悉变频器的参数设置方法掌握变频器的调试技巧了解变频器的故障处理方法4.2 教学内容讲解变频器的参数设置方法，包括基本参数和高级参数的设置介绍变频器的调试技巧，如启动、停止、加速、减速等分析变频器的故障处理方法，如故障原因、故障排除等4.3 实践活动练习变频器的参数设置，掌握各种参数的设置方法调试变频器，了解其运行状态和性能第五章：变频器的应用案例5.1 学习目标了解变频器在不同领域的应用案例掌握变频器在不同应用场景下的调速方法5.2 教学内容分析变频器在工业领域的应用案例，如电机控制、流水线等介绍变频器在交通领域的应用案例，如电梯控制、地铁牵引等讲解变频器在家庭领域的应用案例，如空调控制、洗衣机等5.3 实践活动分析实际应用中变频器的调速效果讨论变频器在不同领域中的应用前景第六章：变频器的维护与保养6.1 学习目标熟悉变频器的日常维护与保养措施掌握变频器故障的预防方法了解变频器的寿命延长策略6.2 教学内容讲解变频器的日常维护与保养措施，如清洁、检查、更换滤波电容等介绍变频器故障的预防方法，如避免过载、及时散热等分析变频器的寿命延长策略，如合理设置参数、避免频繁启停等6.3 实践活动观察变频器的日常维护与保养过程练习故障预防方法，如设置合适的启动停止模式第七章：变频器的故障诊断与维修7.1 学习目标熟悉变频器故障的现象与原因掌握变频器故障诊断的方法学会变频器故障的维修技巧7.2 教学内容分析变频器故障的现象与原因，如过流、过压、过热等讲解变频器故障诊断的方法，如观察法、仪器检测法、故障代码查询法等介绍变频器故障的维修技巧，如更换故障部件、修复电路等7.3 实践活动练习变频器故障诊断的方法，如通过故障现象判断故障原因尝试变频器故障的维修，如更换损坏的元件第八章：变频器的节能应用8.1 学习目标理解变频器节能的原理与效果掌握变频器在不同领域的节能应用了解变频器节能的优势与挑战8.2 教学内容讲解变频器节能的原理与效果，如减少能耗、提高效率等分析变频器在不同领域的节能应用，如电机控制、空调系统等讨论变频器节能的优势与挑战，如初始投资、维护成本等8.3 实践活动观察变频器节能效果的实验，如比较节能前后的能耗分析实际应用中变频器的节能效果第九章：变频器在自动化控制系统中的应用9.1 学习目标理解自动化控制系统的基本原理掌握变频器在自动化控制系统中的作用了解变频器与其他控制设备的协同工作9.2 教学内容讲解自动化控制系统的基本原理，如PID控制、模糊控制等介绍变频器在自动化控制系统中的作用，如速度控制、转矩控制等分析变频器与其他控制设备的协同工作，如PLC、传感器等9.3 实践活动学习自动化控制系统的设计与实施，如使用PLC与变频器配合实现控制观察变频器在自动化控制系统中的实际应用第十章：变频器的发展趋势与新技术10.1 学习目标了解变频器行业的发展趋势掌握变频器的新技术应用预测变频器未来的发展方向10.2 教学内容分析变频器行业的发展趋势，如市场规模、产品种类等介绍变频器的新技术应用，如矢量控制、神经网络控制等预测变频器未来的发展方向，如智能化、集成化等10.3 实践活动学习变频器新技术的应用案例，如矢量控制技术的实验讨论变频器未来的发展趋势及其对行业的影响重点和难点解析一、变频器的基本概念和应用领域：理解变频器的作用和它在不同行业中的应用是学习的基础。
变频器应用技术教案完整版一、教学内容本节课我们将学习《电气自动化技术》教材第十二章“变频器的应用技术”。
具体内容包括：变频器的基本工作原理、变频器的选型与安装、变频器在实际工程中的控制电路设计及运行调试。
二、教学目标1. 理解变频器的工作原理，掌握变频器的选型和使用方法。
2. 学会设计变频器控制电路，并能进行运行调试。
3. 培养学生动手实践能力和问题解决能力。
三、教学难点与重点重点：变频器的工作原理、选型与安装、控制电路设计。
难点：变频器控制电路的设计与运行调试。
四、教具与学具准备1. 教具：PPT、实验设备（变频器、电机、传感器等）。
2. 学具：笔记本、实验报告册。
五、教学过程1. 导入：通过展示一个实际工程中变频器应用的案例，引导学生思考变频器的作用及其重要性。
2. 理论讲解：（1）介绍变频器的工作原理。
（2）讲解变频器的选型与安装。
（3）分析变频器控制电路的设计方法。
3. 实践操作：（1）分组进行变频器控制电路的设计。
（2）学生动手安装变频器和电机，并进行接线。
（3）进行运行调试，观察电机运行状态。
4. 例题讲解：以一个实际工程为例，讲解变频器控制电路的设计过程，让学生更好地理解理论知识。
5. 随堂练习：设计一个简单的变频器控制电路，并让学生分析其工作原理。
六、板书设计1. 变频器的工作原理2. 变频器的选型与安装3. 变频器控制电路设计方法4. 实践操作步骤及注意事项七、作业设计1. 作业题目：（1）简述变频器的工作原理。
（2）设计一个变频器控制电路，并说明其工作过程。
2. 答案：（1）变频器工作原理：通过改变电机供电频率，实现电机转速的调节。
八、课后反思及拓展延伸1. 反思：本节课学生掌握情况良好，但对变频器控制电路的设计仍存在一定难度，需要在课后加强练习。
2. 拓展延伸：（1）研究变频器在其他领域的应用，如空调、电梯等。
（2）学习变频器的故障诊断与维修方法，提高实际工程应用能力。
重点和难点解析1. 变频器的工作原理2. 变频器的选型与安装3. 变频器控制电路设计方法4. 实践操作步骤及注意事项一、变频器的工作原理1. 电力电子器件：了解各类电力电子器件的工作原理、特性和选型方法。
变频器应用技术教案完整版一、教学内容本节课的教学内容选自《电气自动化技术》教材第十二章“变频器的应用”，具体包括12.1节变频器的基本原理，12.2节变频器的主要参数设置，以及12.3节变频器在实际工程中的应用案例。
二、教学目标1. 理解变频器的工作原理，掌握变频器的基本构成和功能。
2. 学会设置变频器的主要参数，并能根据实际需求调整变频器的工作状态。
3. 能够运用变频器解决实际问题，提高电气自动化设备的运行效率。
三、教学难点与重点教学难点：变频器参数的设置与调整，以及在实际工程中的应用案例。
教学重点：变频器的工作原理，参数设置方法，以及变频器在实际工程中的应用。
四、教具与学具准备教具：变频器实物、演示板、投影仪。
学具：笔记本电脑、仿真软件、实验器材。
五、教学过程1. 导入：通过实际工程案例，介绍变频器在电气自动化设备中的应用，引发学生兴趣。
教学活动：展示案例，提问学生，引导学生思考。
2. 理论讲解：讲解变频器的基本原理、构成和功能。
教学活动：板书讲解，配合投影仪展示图片和动画。
3. 实践操作：分组进行变频器参数设置和调整的实践操作。
教学活动：教师演示，学生分组操作，教师指导。
4. 例题讲解：分析变频器在实际工程中的应用案例，讲解解题思路。
教学活动：讲解案例，分析问题，引导学生思考。
5. 随堂练习：布置与变频器相关的练习题，巩固所学知识。
教学活动：学生独立完成练习题，教师解答疑问。
七、作业设计1. 作业题目：（1）简述变频器的工作原理。
（2）设置一个变频器的参数，使电机实现从低速到高速的平滑切换。
2. 答案：（1）变频器工作原理：通过改变电机供电频率，实现电机转速的调节。
（2）参数设置：设置最小频率、最大频率、加速时间、减速时间等参数。
八、课后反思及拓展延伸1. 反思：本节课学生对变频器的原理和参数设置掌握程度较高，但对实际应用案例的分析能力有待提高。
2. 拓展延伸：（1）了解变频器在其他领域的应用，如电梯、轨道交通等。
变频器应用技术教案第一章：变频器基础知识1.1 变频器的定义1.2 变频器的工作原理1.3 变频器的分类及特点1.4 变频器的主要技术参数第二章：变频器的安装与接线2.1 变频器的安装环境及要求2.2 变频器的接线方式及注意事项2.3 变频器与电动机的连接2.4 变频器与控制系统的连接第三章：变频器的操作与维护3.1 变频器的操作界面及功能介绍3.2 变频器的启动、停止与制动操作3.3 变频器的频率设置与运行模式选择3.4 变频器的故障诊断与处理3.5 变频器的日常维护与保养第四章：变频器在工业应用中的实例分析4.1 变频器在电动机调速中的应用4.2 变频器在起重机械中的应用4.3 变频器在中央空调系统中中的应用4.4 变频器在生产线自动控制系统中的应用第五章：变频器的编程与调试5.1 变频器的编程软件及使用方法5.2 变频器参数的设置与调整5.3 变频器外部电路的设计与调试5.4 变频器与PLC的联机编程与调试第六章：变频器的保护功能与故障处理6.1 变频器的保护功能介绍6.2 变频器故障原因分析6.3 故障处理与维修方法6.4 故障案例分析与启示第七章：变频器在不同行业中的应用案例7.1 变频器在工业自动化生产线中的应用7.2 变频器在建筑行业中的应用7.3 变频器在交通运输领域中的应用7.4 变频器在环保设备中的应用第八章：变频器的选型与配套设备8.1 变频器的选型依据及注意事项8.2 变频器与其他控制设备的搭配选择8.3 变频器与电动机的匹配8.4 变频器的安装与调试配套设备第九章：变频器的节能效果分析9.1 变频器节能原理介绍9.2 变频器节能效果的评估方法9.3 变频器在不同应用场景中的节能案例9.4 变频器节能的经济效益分析第十章：变频器技术的未来发展10.1 变频器技术的发展趋势10.2 变频器在新兴领域的应用前景10.3 变频器技术创新与挑战10.4 我国变频器产业的发展现状与展望重点和难点解析一、变频器基础知识难点解析：理解变频器的工作原理，掌握不同类型变频器的特点及适用场景，了解变频器的主要技术参数及其影响因素。
《变频器》教案教案：《变频器》一、教学内容本节课的教学内容来自于教材第四章《电气控制技术》中的第三节《变频器》。
本节课的主要内容包括：1. 变频器的概述和工作原理2. 变频器的结构组成和功能特点3. 变频器的接线方式和应用领域4. 变频器的操作和维护二、教学目标1. 使学生了解变频器的概述和工作原理，理解变频器在工业控制中的应用。
2. 使学生掌握变频器的结构组成和功能特点，能够正确选择和使用变频器。
3. 培养学生具备变频器的接线能力，能够进行简单的变频器调试和维护。
三、教学难点与重点重点：变频器的结构组成、功能特点、接线方式和应用领域。
难点：变频器的工作原理、操作和维护。
四、教具与学具准备教具：变频器教学模型、示波器、电路图。
学具：笔记本电脑、变频器操作手册。
五、教学过程1. 实践情景引入：通过展示一个使用变频器的电机调速实例，使学生了解变频器在实际应用中的重要性。
2. 理论讲解：介绍变频器的概述、工作原理、结构组成和功能特点。
3. 示例演示：使用示波器展示变频器的工作原理和调速过程。
4. 操作练习：学生分组进行变频器的接线和操作练习，掌握变频器的使用方法。
5. 应用讲解：介绍变频器在不同领域的应用实例，如电梯、风机、水泵等。
6. 调试与维护：讲解变频器的调试和维护方法，培养学生具备变频器的故障排查能力。
7. 随堂练习：布置一些关于变频器的选择题和操作题，巩固所学知识。
六、板书设计板书内容主要包括变频器的概述、工作原理、结构组成、功能特点、接线方式和应用领域。
板书设计要简洁明了，突出重点。
七、作业设计1. 请简要描述变频器的工作原理。
2. 请列出变频器的结构组成和功能特点。
4. 请举例说明变频器在电梯、风机、水泵等领域的应用。
5. 请简述变频器的调试和维护方法。
八、课后反思及拓展延伸课后反思：本节课通过实践情景引入，使学生了解了变频器在实际应用中的重要性。
在理论讲解环节，学生对变频器的概述、工作原理、结构组成和功能特点有了深入的认识。
变频器教案(得力文库教案名称：变频器原理与应用【教学内容】1. 教材章节：《电气自动化技术》第四章第二节详细内容：变频器的基本原理、类型及应用场合；变频器的结构与功能；变频器的外接电路及参数设置；变频器在自动化生产线中的应用案例。
【教学目标】1. 掌握变频器的基本原理、类型及应用场合；2. 熟悉变频器的结构与功能，能进行基本的参数设置；3. 了解变频器在自动化生产线中的应用案例，具备实际操作能力。
【教学难点与重点】1. 难点：变频器的工作原理、参数设置及故障诊断；2. 重点：变频器在不同行业中的应用案例分析。
【教学方法】采用讲授法、实践教学法、案例分析法、互动式教学法等。
【教学过程】1. 导入：通过实际应用场景，如电梯、起重机械等，引出变频器的作用，激发学生兴趣。
2. 理论讲解：讲解变频器的基本原理、类型及应用场合，引导学生理解变频器的重要性。
3. 结构与功能分析：分析变频器的内部结构、外部接线及功能特点，让学生熟悉变频器的运作方式。
4. 参数设置与调整：讲解变频器的参数设置方法，并进行实际操作演示，让学生掌握参数调整的技巧。
5. 故障诊断与维修：介绍变频器的常见故障现象及诊断方法，演示故障维修过程，培养学生解决实际问题的能力。
6. 应用案例分析：分析变频器在不同行业中的应用案例，如电梯、起重机械、空压机等，让学生了解变频器的广泛应用。
7. 随堂练习：让学生结合实例，分析变频器在不同设备中的作用，巩固所学知识。
【教学评价】通过课堂讲授、实践操作、案例分析等方式，评价学生对变频器的理解掌握程度，以及实际操作能力。
【教学资源】1. 教具：变频器教学模型、示波器、电路仿真软件；2. 学具：笔记本电脑、实验报告册。
【教学时间】课时：2学时。
通用变频器教案(学生工作页)第一章：变频器概述1.1 学习目标：了解变频器的基本概念、作用和分类。
掌握变频器的主要组成部分及工作原理。
1.2 教学内容：变频器的定义和作用变频器的分类变频器的主要组成部分变频器的工作原理1.3 学习活动：学生通过阅读教材和查找资料，了解变频器的基本概念、作用和分类。
教师通过讲解和示例，介绍变频器的主要组成部分及工作原理。
学生进行小组讨论，分析变频器在实际应用中的优势和作用。
1.4 练习与评估：学生完成课后练习题，巩固所学知识。
教师对学生的练习进行评估，了解学习情况。
第二章：变频器的安装与接线2.1 学习目标：掌握变频器的安装位置和注意事项。
学会变频器的接线方法。
2.2 教学内容：变频器的安装位置和注意事项变频器的接线方法2.3 学习活动：学生通过阅读教材和查找资料，了解变频器的安装位置和注意事项。
教师演示变频器的接线方法，学生跟随操作。
学生进行小组讨论，分析变频器接线中可能出现的问题和解决方法。
2.4 练习与评估：学生完成课后练习题，巩固所学知识。
教师对学生的练习进行评估，了解学习情况。
第三章：变频器的参数设置与调试3.1 学习目标：学会变频器的参数设置方法。
掌握变频器的调试技巧。
3.2 教学内容：变频器的参数设置方法变频器的调试技巧3.3 学习活动：学生通过阅读教材和查找资料，了解变频器的参数设置方法。
教师演示变频器的调试技巧，学生跟随操作。
学生进行小组讨论，分析变频器参数设置和调试中可能出现的问题和解决方法。
3.4 练习与评估：学生完成课后练习题，巩固所学知识。
教师对学生的练习进行评估，了解学习情况。
第四章：变频器在电机控制中的应用4.1 学习目标：了解变频器在电机控制中的应用方法和注意事项。
掌握变频器控制电机启停、调速和正反转的方法。
4.2 教学内容：变频器在电机控制中的应用方法和注意事项变频器控制电机启停、调速和正反转的方法4.3 学习活动：学生通过阅读教材和查找资料，了解变频器在电机控制中的应用方法和注意事项。
通用变频器教案(学生工作页)第一章：通用变频器概述1.1 学习目标了解通用变频器的基本概念、功能和应用领域。
掌握通用变频器的主要组成部分和工作原理。
1.2 教学内容通用变频器的定义和作用通用变频器的应用领域通用变频器的主要组成部分通用变频器的工作原理1.3 教学活动教师讲解通用变频器的概念和作用学生通过实例了解通用变频器的应用领域学生观看通用变频器的组成部分和原理的演示1.4 作业与评估学生完成关于通用变频器概述的练习题教师对学生的作业进行评估，了解学生对通用变频器概述的掌握情况第二章：通用变频器的参数设置2.1 学习目标掌握通用变频器的基本参数设置方法。
学会根据不同应用场合进行参数调整。
2.2 教学内容通用变频器的基本参数设置常用参数的含义和设置方法应用场合与参数设置的关系2.3 教学活动教师讲解通用变频器的基本参数设置方法学生通过实际操作，学习常用参数的设置学生分组讨论，分析不同应用场合下的参数设置2.4 作业与评估学生完成通用变频器参数设置的练习题教师对学生的作业进行评估，了解学生对通用变频器参数设置的掌握情况第三章：通用变频器的启动与停止3.1 学习目标学会使用通用变频器启动和停止电动机。
掌握通用变频器的启动和停止操作步骤。
3.2 教学内容通用变频器的启动和停止操作启动和停止操作的步骤和注意事项3.3 教学活动教师讲解通用变频器的启动和停止操作步骤学生进行实际操作，掌握启动和停止的技巧3.4 作业与评估学生完成通用变频器启动与停止的操作练习教师对学生的操作进行评估，了解学生对通用变频器启动与停止的掌握情况第四章：通用变频器的调速原理4.1 学习目标理解通用变频器的调速原理。
掌握通用变频器调速的实现方法。
4.2 教学内容通用变频器的调速原理调速的实现方法和过程4.3 教学活动教师讲解通用变频器的调速原理学生通过实例了解通用变频器调速的实现方法4.4 作业与评估学生完成关于通用变频器调速原理的练习题教师对学生的作业进行评估，了解学生对通用变频器调速原理的掌握情况第五章：通用变频器的保护功能5.1 学习目标掌握通用变频器的保护功能及其作用。
《变频器》教案课题一变频器外观介绍及操作方法教学目的：通过本课题的学习，使学生了解变频器的外观结构、接线以及变频器的基本操作方法。
思想教育:一、强调课堂纪律（包括考勤、课堂秩序、课堂记录等）；二、强调实训制度（包括统一服装、写实训心得等）；三、明确变频器在工厂企业生产设备中应用的重要意义；四、实训当中反复强调用电安全及操作安全等。
教学方法:一、通过与实物相结合的教学方法，使学生对变频器有一个初步的认识；二、安排一定的时间，通过演示让学生进行适当的操作，以便对所学的理论知识有较深的认识。
重点：变频器的正确接线及监控显示意义。
难点：变频器面板各操作键的作用及基本参数设定方法。
教具：1.变频器综合实操台。
2.电动机及连接导线。
教学过程：一、组织教学（起立、点明等），并进行自我介绍（仅在第一次课上）；二、分组及课前教育（强调品德、素质的重要性及学习目的）；讲授新课：变频器外观介绍及操作方法一、学习变频器的重要性随着电力电子技术、微电子技术、计算机控制技术及自动化控制理论的发展，变频器制造技术有了跨越式的进步，以变频器为核心的交流电机调速已广泛应用于国民经济各部门，在工业自动化领域，交流电机调速已经取代传统的直流调速系统，而且大大提高了技术经济指标。
在耗电大户的风机、泵类(其耗电量几乎占工业用电一半)应用变频器控制，可以大大节约电能；在广泛关系各行各业的机械专业，应用变频器技术，是改造这一传统产业，实现机电一体化的重要手段；此外，在化纤、纺织塑料、化学、轻工等工业领域，应用变频器技术。
实现自动化提高了产品的质量与数量变频器不仅应用于工业、交通领域，而且已进入家庭，在家电工业领域，空调器、电冰箱都有了变频器控制的相应产品，提高了家电产品的经济技术指标和智能化水平。
随着现代化的程度提高，对变频器的应用会更加普及。
二、外观介绍1、变频器的型号：2、外观和结构三、操作方法（一）操作面板图示（二）各键功能及各显示含义（三）通过MODE键改变显示模示（四）相关监示1、监示器显示运转中的指令EXT指示灯亮表示外部操作；PU指示灯亮表示PU操作；EXT和PU灯同时亮表示PU和外部操作组合方式。
2、监示显示在运行中也能改变3、在PU操作模式下，用键（或键）设定运行频率值（此模式只在PU操作模式时显示）（五）参数设定方法除一部分参数之外，参数的设定仅在用Pr.79选择PU操作模式时可以实施。
·一个参数值的设定既可以用数字键设定也可以用键增减。
·按下键1.5秒写入设定值并更新。
例: 将Pr.79 “操作模式选择” 的设定值, 由“2”(外部操作模式)变更为“1”(PU操作模式)的情况（六）操作模式Pr.79“操作模式的选择”=0时，如下图所示。
（七）帮助模式1、报警记录用键能显示最近的4次报警。
(带有“.”的表示最近的报警。
)当没有报警存在时，显示 E._ _0.2、报警记录清除清除所有报警记录。
3、参数清除将参数值初始化到出厂设定值，校准值不被初始化。
(Pr.77设定为“1”时(即选择参数写入禁止)，参数值不能被消除。
)四、变频器出错（报警）信息（一）严重故障保护功能动作，切换变频器输出，输出异常信号。
（二）轻微故障（三）报警当任何一个报警发生时，显示自动切换到指示相应的保护功能(错误)，此时不要复位变频器，通过按键，可显示输出频率，这样，可以知道报警发生时的运行频率。
用同样的方法也可以知道电流。
否则，这些值不能被存贮并且当变频器复位时将被擦掉。
（四）出错对策电机保持不转1)检查主回路➢使用的是否是适当的电源电压 (可显示在操作单元上)。
➢电机是否正确连结。
➢P1-＋间的导体是否脱落。
2)检查输入信号➢启动信号是否输入。
➢正转和反转启动信号是否同时输入。
➢频率设定信号是否为零。
➢当频率设定信号为4～20mA时，AU信号是否接通。
➢输出停止信号(MRS)或复位信号(RES)是否处于断开。
3)检查参数的设定➢是否选择了反转限制(Pr.78)。
➢操作模式的选择(Pr.79)是否正确。
➢偏置，增益(Pr.902～Pr.905)的设定是否正确。
➢启动频率(Pr.13)是否大于运行频率。
➢各种运行频率的设定是否为零，尤其是上限频率(Pr.1)，是否为零。
➢是否将Pr.146(厂家设定用参数)设定为1。
4)检查负荷➢负荷是否太重。
➢轴是否被锁定。
5)其它➢报警(ALARM)灯是否亮了。
➢操作面板的显示是否为错误内容(E.OC1等)。
➢点动运行时，Pr.15“点动频率”的设定值是否比Pr.13“启动频率”的设定值低。
电机旋转方向相反➢输出端子U，V和W相序是否正确。
➢启动信号（正转，反转）连接是否正确。
速度与设定值相差很大➢频率设定信号是否正确。
(测量输入信号的值)➢下列参数设定是否合适。
(Pr.1，Pr.2，Pr.19，Pr.38，Pr.39，Pr.245，Pr.902～ Pr.905)➢输入信号是否受到外部噪音的干扰。
(请使用屏蔽电缆)➢负荷是否过重。
加减速不平稳➢加减速时间设定是否太短。
➢负荷是否过重。
➢转矩提升设定值是否设定太大以致于失速防止功能动作。
电机电流过大➢负荷是否过重。
➢转矩提升设定值是否设定太大。
速度不能增加➢上限频率设定是否正确。
➢负荷是否过重。
(搅拌机等，冬季时负荷可能变重。
)➢转矩提升设定值是否设定太大，以致于失速防止功能动作。
➢制动电阻器的连接是否有错，接在端子＋-P1处。
运行时的速度波动在设定滑差补正后，随着负载的变化，输出频率会有0～2Hz的波动。
这是正常现象，不是故障。
1)检查负载➢负载是否有变化。
2)检查输入信号➢频率设定信号是否有变化。
➢频率设定信号是否受到感应噪音的影响。
3)其它➢使用通用磁通矢量控制时，对于变频器的容量，适用电机容量(Pr.80)的设定是否正确。
➢在使用通用磁通矢量控制时，布线距离长度是否在30m以内。
➢在使用V/F控制时，布线距离是否太长。
操作模式不能正常切换如果操作模式不能正常切换，请检查以下项目：1)外部输入信号……检查STF或STR信号是否关断。
➢当STF或STR信号接通时，不能转换到操作模式。
2)参数设定……检查Pr.79的设定。
➢当Pr.79“操作模式选择”设定为“0”时，电源合闸，变频器则处于外部操作模式，按二次键，再按键，转换到PU操作模式。
对于其它设定值(1～8)的情况，按照各自的内容，限定操作模式。
操作面板没有显示➢确认操作面板与变频器是否可靠的连接。
➢确认端子PC-SD间是否短路。
电源灯不亮➢确认接线和安装是否正确。
参数不能写入➢是否是运行中(信号STF,STR处于ON)。
➢是否按下键（键）持续1.5秒以上。
➢是否试图在设定范围外设定参数。
➢是否在外部操作模式时，试图设定参数。
➢确认Pr.77的“参数写入禁止选择”。
课后总结及作业一、要点总结。
二、书面作业：（1）变频器的操作模式有哪几种？（2）若变频器操作面板显示“E.OC2”时,是什么故障？如何解决?课题二变频器的面板操作及运行教学目的：通过本课题的学习，使学生了解变频器的操作方法及显示特点,熟悉变频器的各种运行模式,掌握变频器运行方式的切换和参数的预置方法。
思想教育:一、强调课堂纪律（包括考勤、课堂秩序、课堂记录等）；二、强调实训制度（包括统一服装、写实训心得等）；三、明确变频器的面板操作及运行的重要意义；四、实训当中反复强调用电安全及操作安全等。
教学方法:一、通过与实物相结合的教学方法，使学生对变频器有一个初步的认识；二、安排一定的时间，通过演示让学生进行适当的操作，以便对所学的理论知识有较深的认识。
重点：变频器的操作方法及显示特点。
难点：变频器运行方式的切换和参数的预置方法。
教具：1.变频器综合实操台。
2.电动机及连接导线。
教学过程：一、组织教学（起立、点明等），并进行自我介绍（仅在第一次课上）；二、分组及课前教育（强调品德、素质的重要性及学习目的）；三、复习旧知识：回顾上一讲介绍过的变频器外观介绍及操作方法及要领。
四、由变频器外观介绍及操作方法逐步引入新课：变频器的面板操作及运行方法。
讲授新课：变频器的面板操作及运行一、熟悉变频器的面板操作1、熟悉操作面板仔细阅读变频器的面板介绍，掌握在监视模式下（MON灯亮）显示Hz、A、V的方法，以及变频器的运行方式、PU运行（PU灯亮）、外部运行（EXT灯亮）、组合运行（PU、EXT灯同时亮）之间的切换方法及FWD为电机正转（FWD灯亮）和REV为电机反转（REV灯亮）。
2、全部清除操作为了实验能顺利进行，在每次实验前要进行一次“全部清除”的操作，设置步骤如下：1)按动键至运行模式，选择PU运行（PU灯亮）。
2)按动键至帮助模式。
3)按动键至“ALLC”。
4)按下键，再按照第6页“全部清除”的方式继续操作。
说明：此时ALLC和1之间交替闪烁．．．说明参数清除成功。
按键再次显示设定值。
按2次显示下一个参数。
5)参数清除成功，即恢复出厂设置。
3、参数预置变频器在运行前，通常要根据负载和用户的要求，给变频器预置一些参数如：上、下限频率及加、减速时间等。
例如：将频率指令上限预置为50Hz：查使用手册得：上限频率的功能码为Pr．1设置步骤如下：6)按动键至参数给定模式，此时显示Pr．．。
7)按动，使功能码为Pr．1。
8)按下键，读出原数据。
9)按动，使数据改为50.00。
10)按下键1.5s写入给定。
按以上方法。
如果在显示器显示器交替显示功能码Pr．1和参数50.00即表示参数预置成功（即已将上限频率指令预置为50Hz ）。
否则预置失败，须重新预置。
参看使用手册查出下列有关的功能码，预置下列参数：下限频率为5Hz；加速时间为10s；减速时间为10s；4、给定频率的修改例：将给定频率修改为40Hz11)首先要确认变频器是PU运行，如不是要设定为PU运行。
12)按动键至频率设定模式，此时显示0.00（Hz灯亮）。
13)按动，使频率给定为40Hz。
14)按下键写入给定。
二、变频器的运行1、试运行变频器在正式投入运行前应试运行。
试运行可选择运行频率为25Hz点动运行，有PU和EXT两种运行模式。
此时电动机应旋转平稳，无不正常的振动和噪声，能够平滑的增速和减速。
2、PU点动运行1)按动键至参数设定模式，此时显示Pr．．。
2)按动，使功能码为Pr．15(点动频率的设置)。
3)按键读出原数据，按动至25.00。
（注意：Pr．15“点动频率”的设定值一定要在Pr．13“启动频率”的设定值之上）。
4)按键写入给定。
按动两次键显示下一个参数Pr．16(点动运动时的加减速时间设定)，也可以按动键至参数设定模式，然后按动至功能码Pr．16。
5)按动键读出原数据。
6)按动，设定点动运动时的加减时间。
（时间设定值根据工业控制中实际需要设定：设定值偏大有利于电机的平稳起动和停止，便于观察及时发现存在的问题和不足）。
