冷热系统制作pm中央空调设计方案

中央空调系统设计方案概述中央空调系统是一种集中调节和控制空气温度、湿度、流量、净化和压力等综合功能的空调系统。

本文档提供了一个中央空调系统的设计方案，包括系统结构、组成部分和工作原理等方面的内容。

系统结构中央空调系统主要由以下组成部分构成： 1. 冷源系统：包括制冷机组、冷却塔和冷冻水系统等，用于提供冷却水。

2. 空气处理系统：包括空气处理设备、风机和空气配送系统等，用于处理和分发冷却水。

3. 控制系统：包括传感器、控制器和执行器等，用于监测和控制系统的运行。

组成部分冷源系统冷源系统是中央空调系统的核心组成部分，主要用于提供制冷剂和冷却水。

具体包括以下设备： - 制冷机组：采用压缩机、冷凝器、蒸发器等组件，通过压缩和膨胀制冷剂实现制冷效果。

- 冷却塔：用于散热，将制冷机组产生的热量传递给外界空气。

- 冷冻水系统：包括冷冻水管道、泵站和冷冻水贮备等，用于输送和贮存冷却水。

空气处理系统空气处理系统主要用于处理空气，使其具备适宜的温度和湿度。

具体包括以下设备： - 空气处理设备：包括空气净化器、加湿器、除湿器和换热器等，用于净化、调节和换热。

- 风机：负责将处理后的空气送至各个房间或区域。

- 空气配送系统：包括风管、风口和调节阀等，用于分发和调节送风量。

控制系统控制系统是中央空调系统的智能化管理和控制中心，用于实现自动调节和运行控制。

具体包括以下设备： - 传感器：用于感知环境参数，如温度、湿度和压力等。

- 控制器：根据传感器数据和预设的参数，控制制冷机组、空气处理设备和风机等的运行。

- 执行器：接收控制信号，执行相应的操作，如开启或关闭设备。

工作原理1.冷源系统工作原理：–制冷机组通过压缩和膨胀制冷剂实现制冷效果。

压缩机将低温低压的制冷剂吸入，经过压缩后变为高温高压的制冷剂，通过冷凝器散热后变为高温低压的制冷剂，最后通过膨胀阀膨胀后变为低温低压的制冷剂，完成制冷循环。

–冷却塔将制冷机组产生的热量传递给外界空气。

中央空调设计方案范例中央空调设计方案一、设计背景随着现代社会的不断发展，人们对室内空气质量的要求也越来越高。

中央空调系统作为室内环境调节的重要设备，对于提供舒适的室内空气环境起着关键作用。

针对某办公楼的中央空调系统设计，旨在提供良好的室内空气质量和舒适的室内温度，满足员工的工作需求。

二、设计原则1. 人性化设计：根据员工的工作特点和需求，设计合理的温度控制方案，提供舒适的室内环境。

2. 节能环保：选择高效节能的中央空调设备，减少能源消耗和对环境的影响。

3. 系统可靠性：确保中央空调系统运行稳定可靠，减少故障率，提高系统的可维护性。

4. 而外设计：整体设计要与建筑风格相结合，美观大方。

三、设计方案1. 空调机房：将空调机房选取在建筑的合适位置，保证空气流通和散热的条件，并安装有效的隔音设备，减少噪音对室内的影响。

2. 冷热水系统：采用热泵空调系统，利用地下冷热水进行热交换，提高能效比，减少能源消耗。

3. 空调管道：采用合适的管道材料，保证循环系统的稳定运行，减少能量损耗。

4. 温度控制：通过智能控制系统实现温度的自动控制，根据室内室外温度进行调节，保证室内温度的稳定和舒适。

5. 通风系统：结合中央空调系统设计合理的通风系统，保证室内空气质量良好，减少有害气体和污染物的积累。

6. 并联备份：为了确保中央空调系统的稳定运行，采用并联备份的设计，一旦出现故障，系统能够自动切换，保证室内温度的稳定。

四、实施方案1. 根据建筑物的实际情况，确定空调机房的位置和大小，并选择适合的设备。

2. 设计冷热水系统，包括热泵和地下冷热水的引入和排放管道的设计。

3. 根据建筑的结构和布局，设计合适的空调管道布置和连接方式。

4. 配置智能控制系统，根据室内室外温度的变化，实现温度的自动调控。

5. 设计合适的通风系统，保证室内空气质量良好。

6. 确定中央空调系统的备份方案，实现系统的并联备份。

五、总结中央空调系统的设计方案需要综合考虑建筑物的实际情况、员工的需求以及节能环保的要求。

中央空调工程设计工程方案一、项目背景随着社会经济的不断发展，建筑行业的需求越来越大，其中中央空调系统的需求也日益增长。

中央空调系统是通过一套集中供冷、供暖、通风、除湿等系列功能于一体的空调系统，为建筑物提供一个舒适的室内环境。

而作为中心空调系统的核心部分，中央空调工程设计成为了当前建筑领域的热门工程项目。

二、项目概况1. 项目名称：XX大厦中央空调系统设计2. 项目地点：XX市中心商务区3. 项目规模：20层办公楼，总建筑面积约10万平方米4. 项目需求：为大厦提供整体供冷、供暖、通风等空调系统5. 项目周期：设计周期为3个月，施工周期为12个月三、项目设计方案根据XX大厦的实际情况和建筑需求，提出以下中央空调工程设计方案：1. 冷却负荷计算：通过对建筑立面材料、窗户、玻璃幕墙等进行热传递计算，得出大厦的冷却负荷。

同时结合建筑的使用功能、人员密度等因素，确定中央空调系统的负荷需求。

2. 空调系统选择：基于大厦的冷却负荷和设计需求，选用了蒸发冷凝式中央空调系统，结合了节能、环保、安全等多重优势。

3. 空调系统布局：根据建筑物的结构布局和功能分区，将中央空调系统主机和末端空调末端分布在合适的位置，确保整栋建筑的全面覆盖。

4. 空调管道设计：根据空调系统的冷却负荷和供冷风量，设计合理的空调管道布局和末端送风口，确保空调系统的均匀分布和顺畅运行。

5. 空气处理系统：设计采用汽水换热器、空气过滤器等空气处理设备，保证室内空气的清洁和新鲜。

6. 能源利用：在设计过程中充分考虑了能源利用效率，通过智能控制系统和节能设备，最大程度地提高了中央空调系统的能源利用率。

7. 安全保障：为中央空调系统的维护保养提供便利，设计了完善的安全保障系统，保证了系统的稳定运行。

四、技术难点与解决方案在中央空调工程设计过程中，我们面临以下几个技术难点：1. 集中供冷与局部需求的平衡：针对大厦全面供冷的需求与局部需求的差异化，我们采取了变频调节和分区控制的方式，保证了系统的整体供冷效率和局部舒适性。

中央空调设计方案中央空调设计方案是为建筑物或室内空间提供全面、高效的空气调节服务的系统设计方案。

下面我将为您介绍一种基本的中央空调设计方案。

该方案主要包括以下几个方面的设计：空调系统的类型选择、主机数量和位置的确定、送风方式的选择、系统控制方式的确定以及节能措施。

首先，根据建筑物的用途和需求，可以选择不同类型的中央空调系统，如冷水机组、风冷式机组或地源热泵等。

其中，冷水机组是一种常见的中央空调系统，它通过冷凝器、蒸发器、压缩机和膨胀阀等组件来实现空气的制冷或制热。

根据需要，可以选择适当容量和数量的冷水机组进行设计。

其次，根据建筑物的布局和空调负荷分布情况，需确定主机的数量和位置。

一般来说，主机应集中布局，方便维护和管理。

在确定位置时，要考虑到主机与室外空气的接触，应避免与高温设备或直射阳光的暴露，以免影响系统效果。

然后，在确定送风方式时，要考虑到建筑物的结构和功能需求。

一种常见的送风方式是冷风给风口送风，然后通过楼道或其他通道向各个室内空间传递。

此外，还可以选择通过风管或风柜等设备进行送风和回风。

此外，为了提高系统的控制效果，可以采用多种控制方式。

例如，可通过温度传感器控制各个空调区域的温度，并进行集中控制；或者可以使用智能控制系统，通过感知室内外环境参数来动态调节系统的运行状态。

最后，为了节约能源，还可以采取一些节能措施。

例如，可以通过合理设计建筑的外窗、墙壁和屋顶等结构来减少冷热传递；可以选择高效能的冷水机组和风机，减少系统的能耗；还可以通过能量回收和利用技术，将冷热能再利用。

综上所述，中央空调设计方案是为建筑物或室内空间提供全面、高效的空气调节服务的系统设计方案。

通过合理的类型选择、主机数量和位置确定、送风方式选择、系统控制方式确定以及节能措施，可以实现系统稳定、高效运行，为用户提供舒适的室内环境。

冷热系统制作pm中央空调设计方案设计说明1、设计依据（1）甲方提供的土建图，装饰平面图，装饰天花图及有关资料（2）《三菱电机中央空调设备选型手册》（3）《采暖通风与空气调节设计规》（GBJ19-87）（4）依据ㄍ通风与空调工程施工及验收规》(GB243-82)（5）依据ㄍ通风与空调工程质量检验评定标准》(GBJ304-88)2、设计参数（1）室外气象计算参数（参用地区）夏季干球温度 35.6℃夏季湿球温度 27.9℃冬季干球温度 -3℃夏季日平均干湿球温度 32.1℃室外计算相对湿度 74%3、设计说明1.负荷计算该工程的冷负荷计算采用冷负荷系数法;主要考虑了如下一些影响空调负荷的因素：(1)围护结构的保温效果；(2)房间的功能；(3)室照明及人员数量；(4)地理位置及气候的影响；(5)房间其他用电设备散热；该工程先利用冷负荷系数法计算出房间的所需制冷量。

根据房间所需最大冷负荷的峰值和房间同时使用系数，决定各房间空调的制冷容量;另外，还主要考虑了空调在制冷时的各修正系数，分别为：①．室空气湿球温度能力修正；②．室外空气干球温度能力修正；③．管长、落差对能力影响的修正；④．室机容量能力修正。

最后根据修正后的冷负荷值选择空调机的容量,确定室机的型号。

2、设计简介本空调项目为高级公寓中央空调，采用 Power Multi家用变频多联系列中央空调，三菱电机空调采用目前最为环保的R410A冷媒，对大气层破坏几乎为零。

低噪音：(最低：23dB(A))的运行模式，为您带来更舒适、更健康的生活环境；简洁的管路系统，令贵工程的规划更富弹性，满足各种空调系统的设计要求。

我公司本着用户至上的原则，为贵工程方案设计为：提案书采用三菱电机家用变频多联空调，为您的设计空间带来更多的舒畅；为您的装修带来更多的实惠及方便。

1、实际冷负荷需要：50.4KW (空调面积－149m²)2、主机型号：PUHY-P350YHC-A 1台名义冷量：40.0KW 名义热量：45.0KW3、配置机型：采用三菱电机CITY MULTI家用变频多联空调4、具体配置表:各区域平均冷负荷为:338W/m²，根据贵方所提供的工程图，综合楼层、层高、窗户数量及大小、各区域人员量、区域使用频率、电器(预测)、灯光(预测)、墙体冷热损耗等等，冷热负荷配置如下：三菱电机中央空调报价注: 1 以上工程费中包括连接铜管、保温材料、弱电系统、风口、耗材运输费、冷凝水管、支架及人工费用等；2 以上配置机型电源为：1N-220V-50Hz；3 如工程图纸、数量发生变更，本造价相应增减；4 本工程机型保修期为(以厂家标准为依据)；5 风口尺寸(根据装修或现场定制)；6 不含主电源线、不含税金；7 主电源部份由使用方负责配送到施工方指定位置（主电源线径：6mm²）；8 本报价仅适合于本项目；三菱电机主要部件产地清单编号：MKT-Tender-07-A部分零配件生产商说明大力多联式空调机产品系列及系统特点介绍Power multi概况Power multi多联式空调机是三菱电机开发的变频多联式系列的新机种。

中央空调设计工程方案一、引言中央空调系统是一种大型的空调系统，它可以为建筑物内部提供舒适的温度和湿度。

在建筑物中，中央空调系统往往是建筑内部环境控制的核心，它的设计和使用可以对建筑物的舒适性、能源效率和室内空气质量产生重要影响。

因此，中央空调系统的设计工程方案显得尤为重要。

中央空调系统的设计工程方案需要综合考虑建筑的结构、使用功能、环境条件、能源消耗等多方面因素，以求达到最佳的舒适性、节能性和环保性。

本文将从中央空调系统的设计原理、设计流程、系统组成、设计参数、设备选择以及运行管理等方面进行介绍和分析，为中央空调系统的设计工程方案提供参考。

二、中央空调系统的设计原理中央空调系统是指将整个建筑物内部都连接在一个空调系统之下，通过一种集中式的方式来控制整个建筑物内部的空气质量、温度和湿度。

其设计原理主要包括以下几个方面：1. 集中供冷供热：中央空调系统通过集中的供冷和供热装置，为整个建筑提供制冷和供热服务。

这种集中供冷供热的方式可以减少每个房间内部的设备数量，降低系统的成本和维护难度。

2. 风管系统：中央空调系统的送风和回风通常通过一种风管系统来进行传输，这可以减少管道的布置数量，并提高空气的循环效率。

3. 自动控制：中央空调系统通常会采用自动控制系统来对室内空气质量、温度和湿度进行监测和调控，以保证空调系统的运行效果。

4. 节能性：中央空调系统的设计需要考虑到系统的节能性，可以通过优化系统结构、选用高效设备、合理控制运行方式等手段来降低能耗。

5. 综合性能：中央空调系统的设计需要综合考虑建筑的使用需求、环境条件以及系统自身的性能，以提供最佳的舒适度和节能性能。

三、中央空调系统的设计流程中央空调系统的设计流程一般包括以下几个步骤：1. 确定需求：首先需要确定建筑的使用需求，包括建筑类型、面积、使用功能、环境条件等，以确定中央空调系统的设计目标和设计参数。

2. 制定设计方案：根据建筑的使用需求和环境条件，制定中央空调系统的设计方案，包括系统结构、设备布置、管道布局、控制系统等。

中央空调系统方案一、引言中央空调系统作为一种集中供冷供热的空调系统，被广泛应用于商业建筑、办公楼、酒店等场所。

本文将介绍一个中央空调系统方案，包括系统组成、工作原理、设计考虑因素以及系统运行管理等方面。

二、系统组成中央空调系统主要由以下几个组成部分构成：1.压缩机：负责压缩制冷剂，提高其温度和压力。

2.冷却塔：用于冷却压缩机排出的热量，使制冷剂重新变成液体。

3.冷凝器：将冷却后的制冷剂进一步冷却，使其变成高压高温气体。

4.膨胀阀：通过调节制冷剂的流量，控制室内空调温度。

5.蒸发器：将高温高压制冷剂变成低温低压气体，实现制冷效果。

6.风机和风道：通过风机将冷却后的空气送入室内，并通过风道将室内热气排出。

三、工作原理中央空调系统主要是通过制冷剂在不同部分的相变来实现供冷供热的。

具体工作原理如下：1.制冷循环：压缩机将气体制冷剂压缩成高温高压气体，然后经过冷凝器冷却，变成高压高温液体，通过膨胀阀减压，制冷剂进入蒸发器，吸收空气的热量，变成低温低压气体。

最后，风机将冷风送入室内，实现空调效果。

2.制热循环：中央空调系统还可以通过倒转制冷循环中的阀门来实现供热。

当需要供热时，制冷剂从蒸发器中吸收室内热量，变成高温高压气体，然后经过冷凝器散发热量，变成高压高温液体。

最后，通过膨胀阀减压，制冷剂进入蒸发器继续循环，将热量释放到室内空气中。

四、设计考虑因素在设计中央空调系统时，需要考虑以下因素：1.负荷计算：根据建筑的面积、使用人数、热负荷等因素，计算出系统的设计负荷，确定系统容量。

2.配置设备：根据负荷计算结果，选择合适的压缩机、冷却塔、冷凝器、蒸发器等设备，确保系统的稳定运行。

3.控制系统：设计合理的控制系统，根据室内温度、湿度等参数，自动调节系统运行状态，实现节能效果。

4.风道设计：合理设计风道的尺寸和布局，确保空气流通畅通，避免出现死角或者冷热不均现象。

5.保养维护：建议定期对中央空调系统进行保养维护，清洁滤网、检查设备运行状态，及时发现问题并解决，确保系统的长期稳定运行。

中央空调系统方案设计中央空调系统方案设计是在建筑物或大型空间中为了实现整体空调效果所做的综合性设计工作。

本文将就中央空调系统方案设计进行详细论述，包括系统选择、设计原则、组成部分、节能措施等方面的内容。

一、系统选择中央空调系统的选择应该根据空间大小、使用需求、预算等因素进行综合考虑。

常见的中央空调系统包括空气冷暖水系统、地源热泵系统、风冷热泵系统等。

在选择系统类型时，需要考虑系统的运行效率、维护成本、适应性等因素，以确保系统能够长期稳定运行且满足使用需求。

二、设计原则中央空调系统方案的设计需要遵循以下原则：1. 系统可行性原则：确保所设计的方案在技术和经济上都是可行的，能够满足建筑物的空调需求，并具备良好的可维护性。

2. 舒适性原则：通过合理的温度、湿度和空气流动控制，提供舒适的室内环境，满足用户的使用需求。

3. 节能性原则：采用节能措施，如高效传热设备、智能控制系统等，提高能源利用效率，降低能源消耗。

4. 可持续性原则：结合可再生能源利用，减少对环境的影响，实现可持续发展。

三、组成部分中央空调系统通常由以下几个组成部分构成：1. 冷源系统：包括制冷机组、冷却塔、冷冻水循环泵等设备，提供冷力的制冷设施。

2. 空气处理系统：包括空气处理机组、风管、送风口等设备，控制室内空气温度、湿度和新风换气。

3. 水源系统：包括水源热泵机组、水泵、水箱等设备，利用水体进行热交换来实现空调效果。

4. 配电系统：包括变配电装置、电缆、开关等设备，负责供电和配电功能。

5. 控制系统：包括传感器、控制器、触摸屏等设备，通过自动化控制实现对空调系统的监测和调节。

四、节能措施为了提高中央空调系统的节能性能，可以采取以下措施：1. 高效设备选择：选择高效制冷机组、风机、水泵等设备，降低能耗，提高系统整体效率。

2. 智能控制系统：利用智能控制算法和传感器技术，实时监测室内外温度、湿度等参数，根据需求自动调节系统运行。

3. 能源回收利用：利用余热回收、冷热源互补等技术，将废热废冷能够再利用，减少能源浪费。

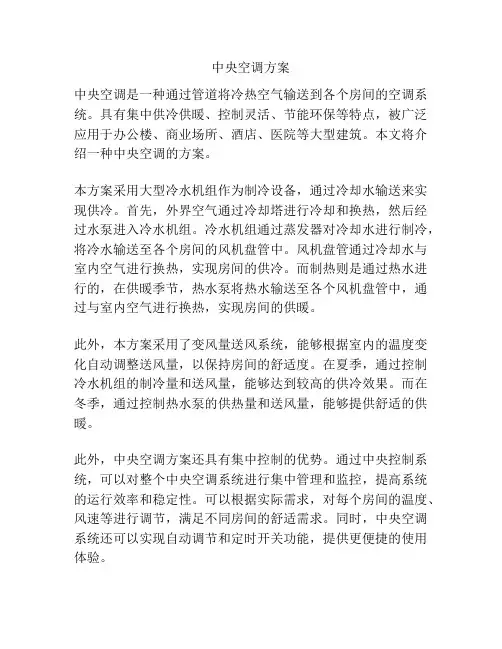

中央空调方案中央空调是一种通过管道将冷热空气输送到各个房间的空调系统。

具有集中供冷供暖、控制灵活、节能环保等特点，被广泛应用于办公楼、商业场所、酒店、医院等大型建筑。

本文将介绍一种中央空调的方案。

本方案采用大型冷水机组作为制冷设备，通过冷却水输送来实现供冷。

首先，外界空气通过冷却塔进行冷却和换热，然后经过水泵进入冷水机组。

冷水机组通过蒸发器对冷却水进行制冷，将冷水输送至各个房间的风机盘管中。

风机盘管通过冷却水与室内空气进行换热，实现房间的供冷。

而制热则是通过热水进行的，在供暖季节，热水泵将热水输送至各个风机盘管中，通过与室内空气进行换热，实现房间的供暖。

此外，本方案采用了变风量送风系统，能够根据室内的温度变化自动调整送风量，以保持房间的舒适度。

在夏季，通过控制冷水机组的制冷量和送风量，能够达到较高的供冷效果。

而在冬季，通过控制热水泵的供热量和送风量，能够提供舒适的供暖。

此外，中央空调方案还具有集中控制的优势。

通过中央控制系统，可以对整个中央空调系统进行集中管理和监控，提高系统的运行效率和稳定性。

可以根据实际需求，对每个房间的温度、风速等进行调节，满足不同房间的舒适需求。

同时，中央空调系统还可以实现自动调节和定时开关功能，提供更便捷的使用体验。

值得一提的是，本方案还注重节能环保。

冷水机组采用了高效能换热器，提高了制冷效率，减少了能耗。

同时，还可以通过太阳能等可再生能源进行供能，降低对传统能源的依赖，减少对环境的污染。

综上所述，本方案采用了大型冷水机组、变风量送风系统和集中控制系统，能够提供高效、舒适的供冷供暖效果。

同时，还具有节能环保的特点，能够满足大型建筑对空调系统的需求。

希望本方案能为您提供参考。

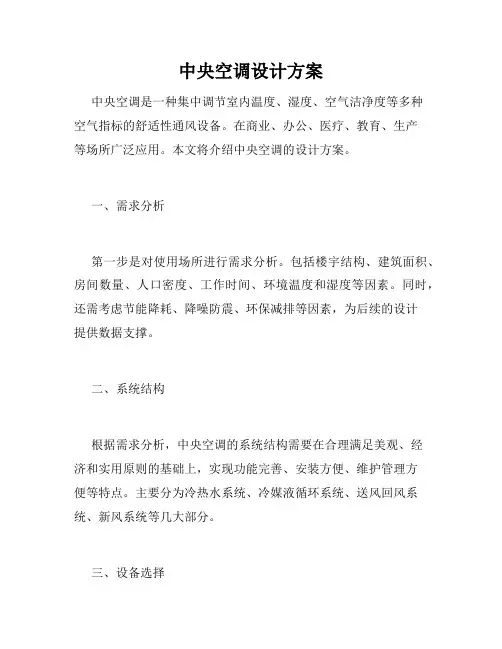

中央空调设计方案中央空调是一种集中调节室内温度、湿度、空气洁净度等多种空气指标的舒适性通风设备。

在商业、办公、医疗、教育、生产等场所广泛应用。

本文将介绍中央空调的设计方案。

一、需求分析第一步是对使用场所进行需求分析。

包括楼宇结构、建筑面积、房间数量、人口密度、工作时间、环境温度和湿度等因素。

同时，还需考虑节能降耗、降噪防震、环保减排等因素，为后续的设计提供数据支撑。

二、系统结构根据需求分析，中央空调的系统结构需要在合理满足美观、经济和实用原则的基础上，实现功能完善、安装方便、维护管理方便等特点。

主要分为冷热水系统、冷媒液循环系统、送风回风系统、新风系统等几大部分。

三、设备选择中央空调的设备选购应根据设计效能、品质可靠、价格实惠、易于保养等几大方面考虑。

首先参考前期数据分析，比如用电量、节能指标等评估设备效能，并联系设备制造商进行精选。

同时，应对设备品牌、功能、保修、售后等方面进行充分核查和比较。

四、管道布局管道布局是中央空调的重要步骤。

在此环节中，应注意管道敷设的角度、长度、管道接头、材质等细节，保证不泄、不漏、不损，为管道后期的维护保养提供便利。

五、电气设计电气设计主要设计空调主机及其他与空调有关的回路，考虑到电源的稳定性与空调的节能等因素，应保证电气设计的稳定性和可靠性。

同时，在电气设计中，还应注意电线的规格、长度、引出方式等细节。

六、自控系统中央空调的自控系统本质上是一个集合了多种传感器和仪表设备的科技产品。

在此方面，自控系统需要满足精准、敏感、高可靠性等特点。

本设计方案应贴近场所的特殊需求，制定出合理的自控系统方案。

七、结论本文在分析当前需求的基础上，系统性提出了中央空调设计方案的初步设想。

同时，本文还介绍了方案中的重点内容并对它们进行了细致的论述。

在落实中央空调设计方案时，建议多翻阅并对细节进行更加细致的考究，确保方案的实施效果能够得到充分保障。
