活塞式压缩机的理论工作循环是什么活塞式压缩机是一种广泛应用于工业和家用领域的压缩设备,它主要通过活塞的往复运动来实现气体的压缩和排放。
其理论工作循环通常包括吸入、压缩、排放三个过程。
首先,让我们来看看活塞式压缩机的吸入过程。
在吸入过程中,压缩机的活塞从外向内运动,使得压缩机的工作腔体积增大。
此时,由于活塞内外气压差异,外部空气将进入工作腔内。
这个过程通常需要一个吸气阀门来控制气体的流动方向,从而保证只有外部空气可进入压缩机。
接下来是压缩过程。
在压缩过程中,活塞开始向外运动,使得工作腔体积减小。
同时,由于活塞向外运动,工作腔内的气体被迫被压缩,气体的压力随之上升。
这个过程中,通常还会存在一个压缩阀门,用于控制气体进入和离开工作腔,以保证气体被有效地压缩。
最后是排放过程。
在排放过程中,活塞再次向内运动,使得工作腔体积增大。
由于此时工作腔内的气体压力高于外部空气压力,气体被迫通过排气阀门排出。
排气阀门通常在压缩机的排气管上,用于控制气体的排放方向和流量。
以上就是活塞式压缩机的理论工作循环。
整个循环过程中,活塞的往复运动不断重复,从而实现气体的压缩和排放。
这种压缩机工作原理简单、结构紧凑,因此在许多场合得到了广泛应用。
活塞式压缩机具有很多优点,比如压缩比高、压力稳定、适应性强等。
同时,由于其原理简单,维护和保养也相对容易。
因此,活塞式压缩机在空调、制冷、气体输送等领域中得到了广泛的使用。
不过,活塞式压缩机也存在一些局限性,比如噪音大、振动大、体积较大等。
此外,由于活塞的运动存在摩擦,还需要一定的润滑和冷却措施。
这些问题在实际应用中需要加以注意。
总的来说,活塞式压缩机的理论工作循环是一个循环过程,包括吸入、压缩、排放三个步骤。
通过活塞的往复运动,压缩机能够对气体进行有效地压缩和排放,从而实现了许多行业的需求。
活塞式压缩机的应用前景广阔,但仍需要不断地改进和优化,以满足不同领域的需求。

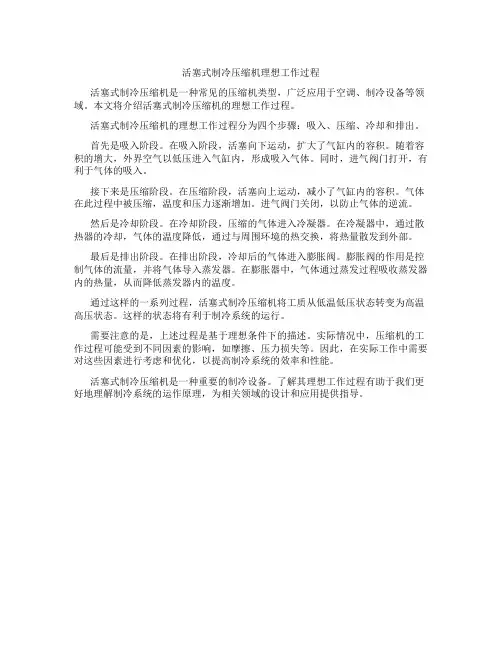

活塞式制冷压缩机理想工作过程
活塞式制冷压缩机是一种常见的压缩机类型,广泛应用于空调、制冷设备等领域。
本文将介绍活塞式制冷压缩机的理想工作过程。
活塞式制冷压缩机的理想工作过程分为四个步骤:吸入、压缩、冷却和排出。
首先是吸入阶段。
在吸入阶段,活塞向下运动,扩大了气缸内的容积。
随着容积的增大,外界空气以低压进入气缸内,形成吸入气体。
同时,进气阀门打开,有利于气体的吸入。
接下来是压缩阶段。
在压缩阶段,活塞向上运动,减小了气缸内的容积。
气体在此过程中被压缩,温度和压力逐渐增加。
进气阀门关闭,以防止气体的逆流。
然后是冷却阶段。
在冷却阶段,压缩的气体进入冷凝器。
在冷凝器中,通过散热器的冷却,气体的温度降低,通过与周围环境的热交换,将热量散发到外部。
最后是排出阶段。
在排出阶段,冷却后的气体进入膨胀阀。
膨胀阀的作用是控制气体的流量,并将气体导入蒸发器。
在膨胀器中,气体通过蒸发过程吸收蒸发器内的热量,从而降低蒸发器内的温度。
通过这样的一系列过程,活塞式制冷压缩机将工质从低温低压状态转变为高温高压状态。
这样的状态将有利于制冷系统的运行。
需要注意的是,上述过程是基于理想条件下的描述。
实际情况中,压缩机的工作过程可能受到不同因素的影响,如摩擦、压力损失等。
因此,在实际工作中需要对这些因素进行考虑和优化,以提高制冷系统的效率和性能。
活塞式制冷压缩机是一种重要的制冷设备。
了解其理想工作过程有助于我们更好地理解制冷系统的运作原理,为相关领域的设计和应用提供指导。

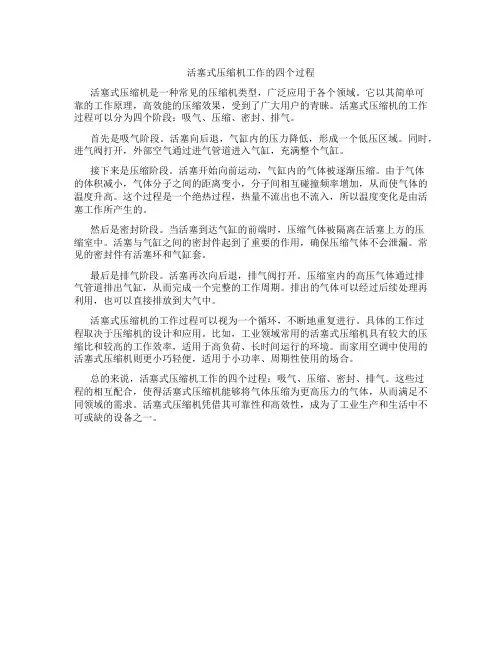

活塞式压缩机工作的四个过程活塞式压缩机是一种常见的压缩机类型,广泛应用于各个领域。
它以其简单可靠的工作原理,高效能的压缩效果,受到了广大用户的青睐。
活塞式压缩机的工作过程可以分为四个阶段:吸气、压缩、密封、排气。
首先是吸气阶段。
活塞向后退,气缸内的压力降低,形成一个低压区域。
同时,进气阀打开,外部空气通过进气管道进入气缸,充满整个气缸。
接下来是压缩阶段。
活塞开始向前运动,气缸内的气体被逐渐压缩。
由于气体的体积减小,气体分子之间的距离变小,分子间相互碰撞频率增加,从而使气体的温度升高。
这个过程是一个绝热过程,热量不流出也不流入,所以温度变化是由活塞工作所产生的。
然后是密封阶段。
当活塞到达气缸的前端时,压缩气体被隔离在活塞上方的压缩室中。
活塞与气缸之间的密封件起到了重要的作用,确保压缩气体不会泄漏。
常见的密封件有活塞环和气缸套。
最后是排气阶段。
活塞再次向后退,排气阀打开。
压缩室内的高压气体通过排气管道排出气缸,从而完成一个完整的工作周期。
排出的气体可以经过后续处理再利用,也可以直接排放到大气中。
活塞式压缩机的工作过程可以视为一个循环,不断地重复进行。
具体的工作过程取决于压缩机的设计和应用。
比如,工业领域常用的活塞式压缩机具有较大的压缩比和较高的工作效率,适用于高负荷、长时间运行的环境。
而家用空调中使用的活塞式压缩机则更小巧轻便,适用于小功率、周期性使用的场合。
总的来说,活塞式压缩机工作的四个过程:吸气、压缩、密封、排气。
这些过程的相互配合,使得活塞式压缩机能够将气体压缩为更高压力的气体,从而满足不同领域的需求。
活塞式压缩机凭借其可靠性和高效性,成为了工业生产和生活中不可或缺的设备之一。
氮气压缩机的工作原理
氮气压缩机是一种将氮气压缩成更高压力的装置。
其工作原理可以分为以下几个步骤:
1. 进气:氮气从外部环境中吸入压缩机。
2. 进气门关闭:进气门关闭后,氮气被封闭在压缩机内部。
3. 压缩:压缩机内部的活塞或螺杆开始运动,使得氮气被压缩到更高的压力。
4. 排气阀关闭:当氮气被压缩到所需的压力后,排气阀关闭,阻止氮气回流。
5. 出气:经过压缩后的氮气通过出气口排出,供应给需要高压氮气的设备或系统使用。
6. 压缩机循环:氮气压缩机会不断循环运行,以保持所需的压力。
需要注意的是,为了保证氮气压缩机的正常工作,通常还会配备一系列的控制阀、传感器和安全装置,以监测和调节氮气压力、温度等参数,确保压缩机的安全运行。
此外,压缩机的具体工作原理和结构设计可能因不同厂家和型号而有所不同,但总体原理相似。

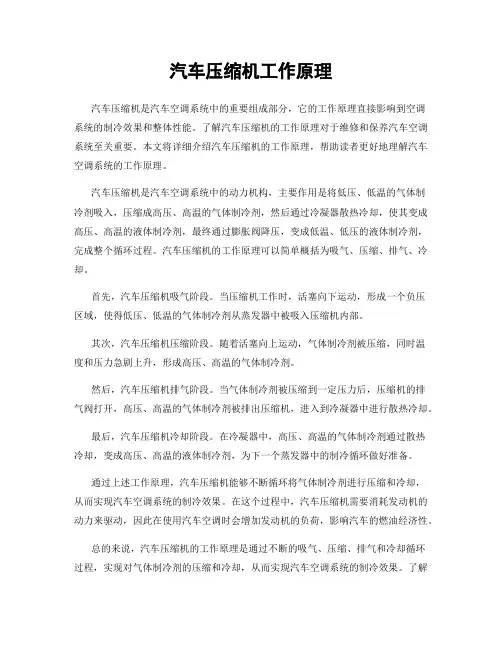

汽车压缩机工作原理汽车压缩机是汽车空调系统中的重要组成部分,它的工作原理直接影响到空调系统的制冷效果和整体性能。
了解汽车压缩机的工作原理对于维修和保养汽车空调系统至关重要。
本文将详细介绍汽车压缩机的工作原理,帮助读者更好地理解汽车空调系统的工作原理。
汽车压缩机是汽车空调系统中的动力机构,主要作用是将低压、低温的气体制冷剂吸入,压缩成高压、高温的气体制冷剂,然后通过冷凝器散热冷却,使其变成高压、高温的液体制冷剂,最终通过膨胀阀降压,变成低温、低压的液体制冷剂,完成整个循环过程。
汽车压缩机的工作原理可以简单概括为吸气、压缩、排气、冷却。
首先,汽车压缩机吸气阶段。
当压缩机工作时,活塞向下运动,形成一个负压区域,使得低压、低温的气体制冷剂从蒸发器中被吸入压缩机内部。
其次,汽车压缩机压缩阶段。
随着活塞向上运动,气体制冷剂被压缩,同时温度和压力急剧上升,形成高压、高温的气体制冷剂。
然后,汽车压缩机排气阶段。
当气体制冷剂被压缩到一定压力后,压缩机的排气阀打开,高压、高温的气体制冷剂被排出压缩机,进入到冷凝器中进行散热冷却。
最后,汽车压缩机冷却阶段。
在冷凝器中,高压、高温的气体制冷剂通过散热冷却,变成高压、高温的液体制冷剂,为下一个蒸发器中的制冷循环做好准备。
通过上述工作原理,汽车压缩机能够不断循环将气体制冷剂进行压缩和冷却,从而实现汽车空调系统的制冷效果。
在这个过程中,汽车压缩机需要消耗发动机的动力来驱动,因此在使用汽车空调时会增加发动机的负荷,影响汽车的燃油经济性。
总的来说,汽车压缩机的工作原理是通过不断的吸气、压缩、排气和冷却循环过程,实现对气体制冷剂的压缩和冷却,从而实现汽车空调系统的制冷效果。
了解汽车压缩机的工作原理有助于我们更好地理解汽车空调系统的工作原理,为日常维护和保养提供了重要的参考。
压缩机工作原理图
压缩机是一种用来将气体压缩成高压气体的设备,它在许多工业和家用设备中
都有广泛的应用。
压缩机的工作原理图如下所示:
首先,压缩机的工作原理图中包括了进气口和出气口。
气体通过进气口进入到
压缩机的工作腔内,然后通过压缩机内部的压缩机构进行压缩。
压缩机构通常由活塞、曲轴和连杆等部件组成,它们协同工作将气体进行压缩。
在压缩机的工作原理图中,我们可以看到压缩机内部还包括了冷却系统。
由于
气体在被压缩的过程中会产生大量的热量,因此需要通过冷却系统将其冷却下来。
冷却系统通常包括了散热片、冷却风扇等部件,它们能够将压缩机内部的热量散发出去,确保压缩机的正常工作。
另外,压缩机的工作原理图中还显示了压缩机的驱动装置。
驱动装置通常由电
机或者发动机组成,它们能够提供动力给压缩机的压缩机构,使其能够正常工作。
驱动装置的选择通常取决于压缩机的使用环境和功率需求。
最后,压缩机的工作原理图中还包括了压缩机的控制系统。
控制系统通常由压
力开关、温度传感器等部件组成,它们能够监测压缩机内部的压力和温度,并根据设定的参数进行自动控制,确保压缩机的安全运行。
总的来说,压缩机的工作原理图展示了压缩机内部各个部件之间的工作原理和
相互作用关系。
通过了解压缩机的工作原理,我们能够更好地理解压缩机的工作过程,从而更好地进行使用和维护。
希望以上内容能够对压缩机的工作原理有所帮助。
活塞式压缩机的四个实际过程是什么活塞式压缩机是一种常用的机械压缩机,广泛应用于空调、制冷以及工业领域。
了解活塞式压缩机的四个实际过程,对于理解其工作原理和性能表现具有重要意义。
第一个实际过程是吸入过程。
在吸入过程中,活塞向左移动,活门打开,使气体从外部进入活塞内部的排气室。
在此过程中,气体因为相对低压而被吸入,进一步扩大了活塞室的体积。
吸气过程的目的是为了降低压缩机内部的压力,以便于进一步的压缩。
第二个实际过程是压缩过程。
在压缩过程中,活塞朝右移动,活门关闭,排气室的体积减小。
随着活塞的移动,气体被逐渐压缩,达到所需的压缩比。
压缩过程会使气体温度升高,因此需要相应的冷却系统来降低温度和保持压缩机的稳定性。
第三个实际过程是冷却过程。
在冷却过程中,压缩后的气体进入冷凝器,通过与冷却介质的热量交换,使气体的温度降低。
冷凝器通常采用散热片或冷却管来增大表面积,以便于散热。
通过冷却过程,气体的温度降低,逐渐转化为液体态,为后续的膨胀过程做准备。
第四个实际过程是膨胀过程。
在膨胀过程中,冷却后的液体通过膨胀阀进入蒸发器。
膨胀阀会限制液体的流速,使其压力降低。
在蒸发器内部,液体蒸发为气体,吸收周围的热量并降低温度。
膨胀过程促使气体从液体态转变为气体态,完成了一个完整的循环。
通过上述四个实际过程,活塞式压缩机能够完成气体的压缩和冷却循环。
这种循环使压缩机能够提供压缩气体的能力,实现有效的制冷和空调功能。
同时,活塞式压缩机的运行过程中,会产生一定的噪音和振动,需要进行适当的隔声和防护措施。
综上所述,活塞式压缩机的四个实际过程分别为吸入过程、压缩过程、冷却过程和膨胀过程。
了解这些过程有助于我们理解活塞式压缩机的工作原理和性能表现,为其维护和优化提供有益的参考。
一、 流程简介
目前,在蒸发作业中广泛使用的仍是多效蒸发装置,与单效比较,这种操作有一定的节能效果,但要用大量的从锅炉产生的生蒸汽作为加热源,蒸汽再压缩式热泵装置,在正常运转时,除了原料预热使用少量的生蒸汽外,不再需要外来蒸汽的供应,当然,压缩机还需要一定的电能来驱动,但总的来说,蒸汽再压缩热泵装置比传统的蒸发操作具有显著的节能效果。
用Aspen 模拟的过程如下:
从蒸发器出来的二次蒸汽压强为0.48MPa ,流量为2491.9kg/h ,在饱和状态下,其温度为150℃,经离心压缩机J101压缩后,得到另外一股升温升压的蒸汽,设压缩机多变效率为0.75,驱动机构的机械效率为 0.95,压缩机模型采用ASME 多变模型 (Polytropic using ASME method )。
二、 模拟步骤
1、全局设置:
压
缩 机
蒸发器
S
H D ,0
00
0,x ,L h T 2
1,H W
2、输入组分:
3、选择物性方法:
4、输入物流:
5、输入设备模块参数:
6、。
二氧化碳压缩机单元仿真实训流程示例文章篇一:《二氧化碳压缩机单元仿真实训流程》哇,二氧化碳压缩机单元仿真实训可真是超级有趣呢!今天我就来给大家讲讲这个实训流程到底是怎么一回事。
一、实训前的准备在开始这个实训之前呀,我们得先做好好多准备工作呢。
就像要出门旅行,得先把行李收拾好一样。
我们要先熟悉一下实训场地,那是一个摆满了各种仪器设备的大房间。
这些设备就像是一群等待检阅的士兵,整整齐齐地排列着。
我和我的小伙伴们刚进去的时候,眼睛都看直了,心里满是好奇。
老师站在前面,拿着一叠资料。
那资料可重要啦,就像是我们在这个神秘“探险”中的地图一样。
老师开始给我们讲解一些基本的安全知识。
“要是不小心碰到了那些运转的设备,就像把手伸进了老虎嘴巴里,可危险啦!”老师这么一说,我们都吓得直点头。
大家心里都清楚,安全可是最重要的,这是我们实训的第一原则。
然后呢,我们每个人都拿到了自己的实训手册。
这个手册上有好多密密麻麻的字,刚开始看的时候,我都有点头疼,感觉就像是看天书一样。
不过我知道,这手册里藏着很多“宝藏”,只要我认真去看,就能在实训的时候顺顺利利的。
我看到旁边的小李,皱着眉头,嘴里还嘟囔着:“这也太难懂了吧。
”我就跟他说:“别担心,咱们一起研究研究,就像解开谜题一样,肯定很有趣。
”二、认识二氧化碳压缩机单元设备接下来呀,就是要认识那些设备啦。
二氧化碳压缩机可真是个大家伙,它就像一个巨人一样站在那里。
它的外壳看起来很结实,摸起来凉凉的。
老师告诉我们,这个压缩机就像是一个超级大力士,它的任务就是把二氧化碳压缩起来。
我心里想,这可真厉害呀,要是我有这么大的力气就好了。
旁边还有一些小一点的设备,像什么冷却器啦,过滤器啦。
冷却器就像是一个给二氧化碳降温的小空调,让二氧化碳在被压缩的时候不会太热。
过滤器呢,就像是一个小卫士,把二氧化碳里的杂质都给拦下来,不让它们跑到压缩机里捣乱。
我问老师:“老师,要是没有这个过滤器会怎么样呢?”老师笑着说:“那就像你吃饭的时候不把沙子挑出来,会把牙齿咯坏的呀。
离心压缩机热力过程模拟与性能分析离心压缩机是一种常见的热力设备,被广泛应用于空调、制冷、工业制造等领域。
其作用是将气体吸入转子,在转子叶片的作用下,使气体压缩并提高温度,然后将高压高温气体排出。
离心压缩机的热力过程可以通过模拟与性能分析来深入了解其工作原理和性能特点。
热力过程模拟是指利用数学模型和计算方法对离心压缩机的工作过程进行模拟和计算。
通过模拟计算,可以得到离心压缩机在不同工况下的压力、温度、功率等参数,从而对其性能进行评估和优化。
首先,热力过程模拟需要建立离心压缩机的数学模型。
这个模型应该包括离心压缩机的几何结构、气体流动特性、转子叶片的运动情况等。
通过对这些参数的建模,可以得到一个描述离心压缩机工况的数学表达式。
其次,模拟过程中需要确定离心压缩机的工作条件。
这包括气体的种类和物性参数、进出口压力温度等。
通过这些参数,可以计算得到离心压缩机在不同工况下的运行状态。
然后,对于建立的数学模型,可以使用计算机软件进行求解。
常用的求解方法有有限元法、CFD方法等。
通过这些方法,可以得到离心压缩机在不同工况下的压力、温度分布,以及转子叶片的受力情况。
在得到模拟结果后,可以对离心压缩机的性能进行分析。
一种常用的分析方法是绘制压力-容积(P-V)图和温度-熵(T-S)图。
通过这些图形,可以直观地观察到离心压缩机的工作过程和性能特点。
比如,可以推测离心压缩机的压缩比、热效率、排气温度等性能参数。
此外,也可以通过模拟分析来优化离心压缩机的设计和运行参数。
例如,可以通过改变进出口压力、调整叶片结构等方式,来提高离心压缩机的性能。
这样的优化分析可以帮助工程师们提高离心压缩机的工作效率,减少能源消耗,降低系统运行成本。
总之,离心压缩机的热力过程模拟与性能分析是了解其工作原理、评估性能以及优化设计的重要手段。
通过建立数学模型、模拟计算和性能分析,可以深入了解离心压缩机的行为规律,并为实际应用提供理论指导。
未来,随着计算机技术和数值方法的不断发展,离心压缩机热力过程模拟与性能分析将会越来越精确和可靠,为离心压缩机的优化和发展提供更多可能性。
活塞式压缩机的实际工作过程包括哪几个过程活塞式压缩机是一种常见的压缩机类型,广泛应用于各个工业领域。
它的工作过程由吸气、压缩、排气三个基本过程组成。
下面将对活塞式压缩机的实际工作过程进行详细介绍。
首先,是吸气过程。
活塞式压缩机吸气时,活塞向下运动,气缸内的压力降低,产生一定的负压。
此时,进气阀门打开,外界空气通过进气管道进入气缸。
由于活塞的向下运动,气缸内的体积逐渐增大,空气被吸入气缸中,并在活塞运动的作用下进行压缩。
接下来是压缩过程。
当活塞到达下止点位置时,吸气阀门闭合,气缸内的空气被封闭起来。
此时,活塞开始向上运动,气缸内的体积逐渐减小,空气被压缩。
由于压缩,空气的温度和压力都会增加。
当活塞到达上止点位置时,压缩过程完成。
此时,压缩空气被封闭在气缸中,准备进行下一步的排气过程。
最后是排气过程。
在排气过程中,排气阀门打开,压缩空气通过排气管道排出。
此时,活塞再次向下运动,气缸内的压力降低,排气阀门闭合。
活塞继续向下运动,直到达到下止点位置,排气过程完成。
然后,活塞开始向上运动,进入下一个吸气过程。
总结起来,活塞式压缩机的实际工作过程包括吸气、压缩和排气三个基本过程。
通过不断重复这些过程,活塞式压缩机可以将大量气体压缩成较高压力的气体,以满足不同工业领域的需求。
同时,由于活塞压缩机结构简单、可靠性高,因此在许多领域得到了广泛应用,如制冷、空调、压缩空气等。
总之,了解活塞式压缩机的实际工作过程对我们理解其工作原理和应用具有重要意义。
只有深入了解其工作过程,我们才能更好地应用和维护活塞式压缩机,使其发挥最大的效能。

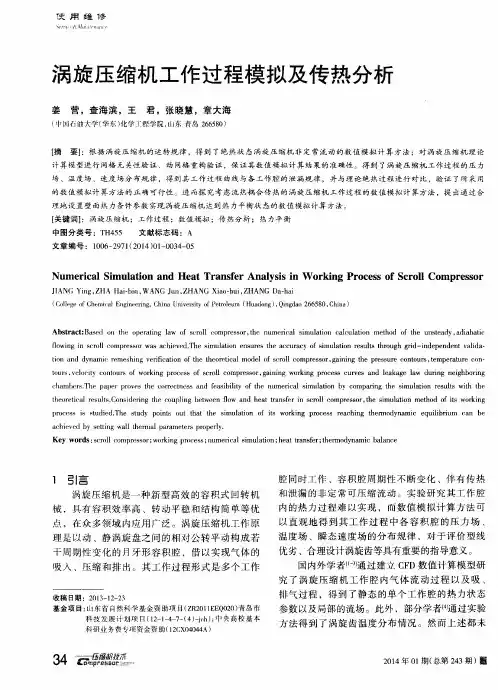

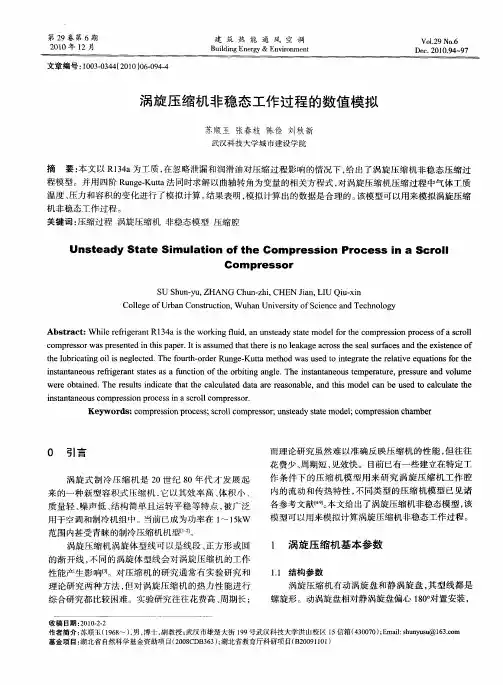

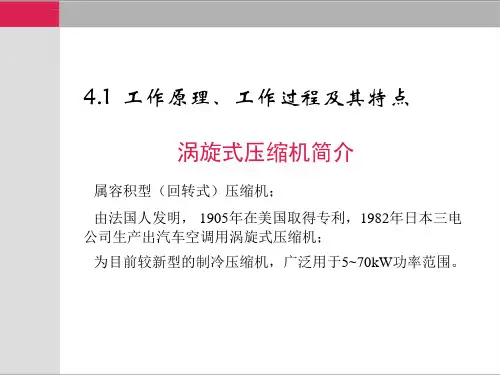

涡旋压缩机工作过程模拟及传热分析姜营;查海滨;王君;张晓慧;章大海【摘要】根据涡旋压缩机的运转规律,得到了绝热状态涡旋压缩机非定常流动的数值模拟计算方法;对涡旋压缩机理论计算模型进行网格无关性验证、动网格重构验证,保证其数值模拟计算结果的准确性.得到了涡旋压缩机工作过程的压力场、温度场、速度场分布规律,得到其工作过程曲线与各工作腔的泄漏规律,并与理论绝热过程进行对比,验证了所采用的数值模拟计算方法的正确可行性.进而探究考虑流热耦合传热的涡旋压缩机工作过程的数值模拟计算方法,提出通过合理地设置壁面热力条件参数实现涡旋压缩机达到热力平衡状态的数值模拟计算方法.【期刊名称】《压缩机技术》【年(卷),期】2014(000)001【总页数】5页(P34-38)【关键词】涡旋压缩机;工作过程;数值模拟;传热分析;热力平衡【作者】姜营;查海滨;王君;张晓慧;章大海【作者单位】中国石油大学(华东)化学工程学院,山东青岛266580;中国石油大学(华东)化学工程学院,山东青岛266580;中国石油大学(华东)化学工程学院,山东青岛266580;中国石油大学(华东)化学工程学院,山东青岛266580;中国石油大学(华东)化学工程学院,山东青岛266580【正文语种】中文【中图分类】TH455涡旋压缩机是一种新型高效的容积式回转机械,具有容积效率高、转动平稳和结构简单等优点,在众多领域内应用广泛。
涡旋压缩机工作原理是以动、静涡旋盘之间的相对公转平动构成若干周期性变化的月牙形容积腔,借以实现气体的吸入、压缩和排出。
其工作过程形式是多个工作腔同时工作、容积腔周期性不断变化、伴有传热和泄漏的非定常可压缩流动。
实验研究其工作腔内的热力过程难以实现,而数值模拟计算方法可以直观地得到其工作过程中各容积腔的压力场、温度场、瞬态速度场的分布规律,对于评价型线优劣、合理设计涡旋齿等具有重要的指导意义。
国内外学者[1-3]通过建立CFD数值计算模型研究了涡旋压缩机工作腔内气体流动过程以及吸、排气过程,得到了静态的单个工作腔的热力状态参数以及局部的流场。
活塞式空气压缩机的工作过程是什么
活塞式空气压缩机是一种常见的机械设备,广泛应用于各个领域。
它的工作过程实际上可以分为四个阶段:吸气、压缩、冷却和排气。
在吸气阶段,压缩机的活塞向下运动,使气缸内的气体体积增大,从而产生负压。
这时,外部空气通过进气阀进入气缸,充满活塞上下的气缸腔。
同时,进气阀关闭,防止气体逆流。
然后进入压缩阶段,活塞开始向上运动,压缩机开始对气体进行压缩。
活塞向上运动,气缸内的气体被压缩,体积减小,气体的压力逐渐增加。
这一阶段,气缸内的温度也会逐渐上升。
为了避免温度过高,需要对气体进行冷却。
在冷却阶段,通过冷却系统将热量带走,确保压缩机正常运行。
常见的冷却方式包括空气冷却和水冷却。
冷却后的气体温度降低,从而为下一阶段的工作做好准备。
最后是排气阶段,当活塞上升至接近顶死点时,压缩机的排气阀打开,将压缩后的气体排出气缸。
气体经过排气阀进入排气管道,供应到需要的系统中使用。
同时,进气阀关闭,避免气体的逆流。
总结一下,活塞式空气压缩机的工作过程分为吸气、压缩、冷却和排气四个阶段。
这一过程中,通过活塞的上下运动,将外部空气压缩成高压气体,并通过冷却系统降低气体温度,最后将压缩后的气体排出。
这种压缩机在工业生产中起着重要的作用,广泛应用于制氮、制氧、空压机等领域。
需要注意的是,在使用活塞式空气压缩机时,要注意定期检查和维护,保持机器的良好状态,避免故障和安全事故的发生。
同时,在选择和使用压缩机时,要根据实际需求和工作环境选择合适的型号和规格,确保其性能和运行稳定性。
并联压缩机启动过程动态模拟与优化控制
杜宇;李跃杰;戴兴正;刘万斗;韩明
【期刊名称】《石油工业技术监督》
【年(卷),期】2022(38)9
【摘要】为保证压缩机运行的安全性和稳定性,提高并联压缩机一次启动成功率,根据现场实际工况采用Hysys Dynamic软件搭建并联压缩机模型,对启动过程的工作点轨迹进行分析。
结果表明:首台压缩机启动后,第二台压缩机在启动、怠速和提速阶段的流量出现较大波动,更容易进入喘振区,且第二台压缩机在转速和轴功率的提升上明显滞后;首台压缩机启动对第二台压缩机的进出口压力影响较小,当两台压缩机的防喘振阀开度设置为60%时,可满足启动要求,无需设置热旁通回路。
通过在原站控PLC中加入启动优先级设定,实现不同压缩机的优先启动。
研究结果可为压缩机启动流程优化提供参考。
【总页数】4页(P5-8)
【作者】杜宇;李跃杰;戴兴正;刘万斗;韩明
【作者单位】廊坊中油龙慧科技有限公司;中石化广元天然气净化有限公司;中油国际管道有限公司;中国石油华北油田分公司第五采油厂
【正文语种】中文
【中图分类】TH4
【相关文献】
1.液化天然气气化站中BOG压缩机运行的动态模拟与优化
2.并联机器人动态滑模轨迹跟踪控制研究
3.动态滑模控制在并联机器人中的应用
4.虚拟轴机床并联机构的自适应动态滑模运动控制
5.3-RRRT并联机器人解耦的反演自适应动态滑模控制
因版权原因,仅展示原文概要,查看原文内容请购买。
一、实训背景随着我国经济的快速发展,能源需求日益增长,节能减排成为国家战略。
离心式压缩机作为一种高效、节能的流体输送设备,在石油、化工、冶金、电力等行业中有着广泛的应用。
为了提高学生对离心式压缩机性能的深入理解,提高学生的实际操作能力,本次实训采用仿真软件对离心式压缩机进行建模与仿真分析。
二、实训目的1. 理解离心式压缩机的工作原理和结构特点;2. 掌握离心式压缩机性能参数的影响因素;3. 利用仿真软件对离心式压缩机进行建模与仿真分析;4. 提高学生的实际操作能力和创新思维。
三、实训内容1. 离心式压缩机原理及结构离心式压缩机是一种通过叶轮高速旋转,将气体从进口吸入,并在叶轮出口产生压力的流体输送设备。
其主要结构包括:进口导叶、叶轮、扩压器、出口导叶、轴承、轴封等。
2. 离心式压缩机性能参数离心式压缩机性能参数主要包括:流量、压力、效率、功率、比功等。
其中,流量和压力是衡量压缩机性能的重要指标。
3. 仿真软件介绍本次实训采用的仿真软件为ANSYS CFX,该软件是一款功能强大的流体力学仿真软件,可以模拟流体在复杂几何形状中的流动和传热过程。
4. 建模与仿真分析(1)建模首先,根据离心式压缩机的结构特点,建立其三维模型。
在建模过程中,注意叶轮、扩压器、进口导叶、出口导叶等部件的几何尺寸和结构形状。
(2)网格划分对建立的三维模型进行网格划分,网格质量对仿真结果的准确性有很大影响。
本次实训采用六面体网格进行划分。
(3)边界条件设置设置进口和出口的边界条件,包括流量、压力、温度等参数。
(4)仿真分析运行仿真软件,对离心式压缩机进行性能分析。
分析内容包括:流量、压力、效率、功率、比功等参数。
四、实训结果与分析1. 离心式压缩机性能曲线通过对仿真结果的分析,绘制了离心式压缩机的流量-压力曲线、效率-流量曲线等性能曲线。
结果表明,随着流量的增加,压力和效率逐渐降低。
2. 影响因素分析(1)叶轮结构:叶轮是离心式压缩机中最重要的部件,其结构对压缩机的性能有很大影响。
在此主要论述压缩过程和膨胀过程的数学模型。
在建立热力学第一定律的微分方程式的基础上提出应用埃达尔的热交换准则和马丁的制冷工质状态方程式,联合求解出过程中制冷工质的状态参数,也就是压缩过程和膨胀过程中气缸内气体的压力、温度和比容的瞬时值。
对于吸气与排气过程的模拟引用了文献,计算出吸、排气过程中气缸内气体状态参数的瞬时值,从而可以画出按计算机模拟所得到的指示图。
并能算出压缩机的主要性能指标。
根据所列模型对现有的机型进行试验,选取健康、环保、节能的压缩机。
1、压缩与膨胀过程中气体的状态变化 将制冷压缩机的气缸看成一个控制容积,则可写出描述气缸内气体能量变化的热力学第一定律的微分形式
()d s fd fs dm dm dQ dW d m e e e dt
dt
dt
dt
dt
-=-
+
(1)
fs 和fd 分别表示吸气和排气的流动,s 和d 分别表示吸气和排气的状
态
若忽略动能和位能的变化,则
f p e i C T ==⋅ (2)
v e u C T ==⋅ (3)
若忽略压缩过程和膨胀过程中漏气损失,则两过程中气缸内制冷工质的
0d dm dt
= (4)
0s dm dt
= (5)
活塞在气缸内运动是对气体所作的功dW pdV = (6)
制冷工质压力、温度和容积之间具有关系pV zm R T = (7)
由(1)~(7)式可得
v dT dQ zRT dV dt
m C vdt C V
dt
=
-⋅ (8)
或写成
v v dT dQ zRT dV d m C d C V
d ϕ
ϕ
ϕ
=
-
⋅ (9)
气缸容积V 随曲拐转角ϕ的变化可表示成
2
01cos (1cos 2)84V D S V π
λϕϕ⎡⎤=
-+-+⎢⎥⎣⎦
(10)
气缸内制冷工质和气缸壁之间的热交换方程为
()w dQ hF T T dt
=- (11)或
()w dQ h
F T T d ϕ
ω
=
-
膨胀过程开始时,气缸内制冷工质的压力、温度和质量是作为初始条件给定的;压缩过程开始时,气缸内气体的比容是根据吸气过程结束时的质量算出的。
在整个压缩及膨胀过程中,质量保持不变。
因此比容可按气缸容积变化算出。
然后,可按算出的温度和比容,利用制冷工质的物性方程去解压力。
利用下面公式进行计算:按可压缩性系数z 根据式(7)计算。
文献[5]介绍的公式
2
2
2
0.47580.232180.226391(0.18764)(0.0424)r r r
r
r
r
r
P P z T T T T T =+
-
-
-
+
(12)
2、吸气过程和排气过程中气缸内气体的状态变化 在吸气过程和排气过程中,气缸内气体状态参数变化可根据阀门运动的微分方程式和气体流动的微分方程式以及质量微分方程式联立求解得到。
一、运动微分方程式
由阀片运动时力的平衡方程式可得(以吸气阀为例)
2
1232W d H F F F g
dt
=-=
(13)
2c F pf ρ=∆ (14)ρ是推力系数,c f 是阀座通流面积,p ∆是气体流经气阀时的压
力降。
30()F C H h =+ (15) C 是弹簧总刚性系数,0h 为弹簧的预压缩量。
由(13)、(14)、(15)式及令气缸内压力c p 与管道中的压力p 之比为ψ
c p p
ψ= (16) 则得
2
02
[(1)()]
c p f C H h
d H W dt
g
ψρ--+=
(17)
或
2
02
2
[(1)()]
c p f C H h
d H W d g
ψρϕ
ω
--+=
(18) ω是角速度。
二、流动微分方程式
若忽略流动过程中的热交换,则从(1)可简化成下列形式(以吸气阀为例)
()0p c s v c c c c C T dm C d m T AP dV --= (19)
利用c c c c p V m RT = (20)的微分形式和p v C C AR -= (21)可将(19)化为
0c s c c
c
c
dV dm dp p pv
V V κκ+-= (22) κ代表比热比
根据连续性方程s v
v c
c dm f dt v α= (23)
对绝热过程,
c
v v
及c 可表示成
1
(
)c c
v p v
p κ
= (24)
c =
(25)所以
0c c c c
c
dV p dp p V p
κκ+-= (26)
即
[]c v v c
dV d f d V d ψκ
ψω
ϕ
ωϕ
-=
-
(27)ω为角速度
三、质量微分方程式
流过阀隙时的流速 c a M =⋅ (28) a 代表音速,M 代表马赫数 理想气体可逆绝热的流过气阀时(以吸气阀为例)
a =
(29)
M =
(30)s T 为吸气腔中气体的温度,c
T 是气缸中气体的温度。
利用c c c p V RT =(31)和
1
(
)
s s c
c
T p T p κκ
-= (32)带入(23)可得吸
气过程中气缸内质量的微分方程式
s v s
dm A p dt
= (33)
或
1
s v s
dm A p d ϕ
ω
=
(34)
将(18)、(27)和(34)联立求解,就得到了吸气过程中气缸内气体状态参数的瞬时
值。
也可同时求得阀片运动时的位移、速度和加速度的瞬时值。
将(9)、(18)、(27)和(34)用隆格—库塔法得到数值解,以2F10制冷压缩机为例作计算。
