徕卡激光测距仪使用说明书一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
徕卡测距仪使用说明书徕卡测距仪使用说明书:一、使用前的准备,一,电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮～向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖～安装底座和卡扣。
当电池的电压过低时～显示屏上将持续闪烁显示电池的标志{B～21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池,建议不要使用充电电池,。
3、当长时间不使用仪器时～请取出电池～以避免电池的腐蚀。
更换电池后～设置和储存的值都保持不变。
,二,多功能底底座固定挡板可以在下面的测量情况下使用:边缘测量～将固定挡板拉出～直到听到卡入的声音。
1、从2、从角落测量～将固定挡板拉出～直到听到卡入的声音～轻轻将固定挡板向右推～此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置～并将自动设置测量其准点。
,三,内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离～激光点会显示在十字线的正中。
而在30米以下的测量距离～激光点不在十字线中间。
,四,气泡一体化的水泡使仪器更容易调平。
,五,键盘1、开/测量键2、第二级菜单功能3、加+键4、计时,延迟测量,键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量,勾股定律,键13、减-键14、BLUETOOTH ,六,显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位～包括乘方立方,2/3,11、顶的面积12、墙面积13、3个额外显示,如:测量中间值,14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能,一,设置在菜单中可以改变设置～并将其长久保存～并在关机和更换电池后不改变。
Leica瑞士徕卡D5手持式激光测距仪操作规程
1 概述
Leica瑞士徕卡D5手持式激光测距仪用于现场试验空间距离测量。
2 基本技术指标
测量范围:(0.05～200)m 显示最小单位：1mm
测量精度: ±1.0mm(10米内测量精度)
3 开机和关闭
开启仪器和激光。
直到再次按键电池的图标都将显示在显示屏上。
较长时间按键可关闭仪器。
在未触摸键6分钟的情况下，仪器自动关机。
4 设置测量基准边
仪器默认的基准边设置是后沿。
按键，下一个测量将以前沿为基准边。
在进行了一次测量后，测量基准边将自动返回到默认设置（后沿）。
5 测量方法
单个距离测量
轻触按键，启动激光。
再次按键，触发测量。
测量结果立即显示在显示屏上。
6 保存常数/ 测量值
可以将一个常用的值保存，以便调用，如：房屋的高度。
按住键直到听到蜂鸣，
此时所需的值被保存。
再按键一次可以调出常数，按键此时可以开始利用此常数进行计算。
按键两次，最后20个测量或计算值将会按照相反顺序显示出来。
可以利用和键来进行翻阅。
激光测距仪课课程设计一、教学目标本节课的教学目标是让学生掌握激光测距仪的基本原理、结构和使用方法。
知识目标包括了解激光测距仪的工作原理、掌握其构造特点和熟悉其使用技巧。
技能目标则要求学生能够独立操作激光测距仪，进行实际测量并准确读取数据。
情感态度价值观目标则是培养学生的实践操作能力，提高他们对科学技术的兴趣和好奇心，增强他们的创新意识和探究精神。
二、教学内容本节课的教学内容主要包括激光测距仪的原理、构造和使用方法。
首先，学生需要了解激光测距仪的工作原理，包括激光发射、接收和信号处理等方面。
其次，学生要掌握激光测距仪的构造特点，如激光器、接收器、显示器等部件的功能和作用。
最后，学生要熟悉激光测距仪的使用方法，包括仪器的设置、测量操作和数据读取等步骤。
三、教学方法为了实现本节课的教学目标，我们将采用多种教学方法。
首先，通过讲授法，向学生讲解激光测距仪的基本原理和构造特点。
其次，利用讨论法，让学生分组讨论激光测距仪的使用方法和操作技巧，促进学生之间的交流与合作。
此外，我们还将采用案例分析法，通过分析实际案例，使学生更好地理解和应用所学知识。
最后，结合实验法，让学生亲自动手操作激光测距仪，进行实际测量，提高他们的实践能力。
四、教学资源为了支持本节课的教学内容和教学方法的实施，我们将准备以下教学资源。
首先，教材和参考书，为学生提供理论知识的学习材料。
其次，多媒体资料，如教学PPT、视频等，为学生展示激光测距仪的工作原理和操作方法。
再次，实验设备，包括激光测距仪、测量工具等，为学生提供实践操作的机会。
最后，网络资源，如相关、论坛等，为学生提供更多的学习资源和交流平台。
五、教学评估本节课的教学评估将采用多元化的评估方式，以全面、客观、公正地评价学生的学习成果。
评估方式包括平时表现、作业、考试等。
平时表现主要考察学生的课堂参与度、提问回答、小组讨论等，占总评的30%。
作业主要包括课后练习和实验报告，占总评的30%。
徕卡测距仪使⽤说明书12页word徕卡测距仪使⽤说明书：⼀、使⽤前的准备（⼀）电池的装⼊/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红⾊的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显⽰屏上将持续闪烁显⽰电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装⼊电池。
2、使⽤碱性电池（建议不要使⽤充电电池）。
3、当长时间不使⽤仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（⼆）多功能底底座固定挡板可以在下⾯的测量情况下使⽤：1、从边缘测量，将固定挡板拉出，直到听到卡⼊的声⾳。
2、从⾓落测量，将固定挡板拉出，直到听到卡⼊的声⾳，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器⾃带的传感器将辨认出固定挡板的位置，并将⾃动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有⼀个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作⽤。
通过瞄准器上的⼗字丝可以精确地观察到测量⽬标。
在30⽶以上的测量距离，激光点会显⽰在⼗字线的正中。
⽽在30⽶以下的测量距离，激光点不在⼗字线中间。
（四）⽓泡⼀体化的⽔泡使仪器更容易调平。
（五）键盘1、开/测量键2、第⼆级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、⾯积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显⽰屏1、关于错误测量的信息2、激光启动3、周长4、最⼤跟踪测量值5、最⼩跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显⽰10、单位，包括乘⽅⽴⽅（2/3）11、顶的⾯积12、墙⾯积13、3个额外显⽰（如：测量中间值）14、BLUETOOTH蓝⽛开/关15、第⼆级菜单功能开16、硬件故障17、间接测量-利⽤勾股定律18、间接测量-利⽤勾股定律-部分⾼度19、⾯积/体积20、带常数的测量21、电池充电量显⽰⼆、菜单功能（⼀）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
徕卡数字水准仪操作说明引言徕卡数字水准仪是一种高精度的测量工具，广泛应用于土木工程、建筑工程、测绘等领域。
本文将详细介绍徕卡数字水准仪的操作方法，包括仪器的基本概述、使用前的准备工作、操作流程及注意事项。
概述徕卡数字水准仪采用先进的激光技术和数字化处理，具备高精度、高稳定性和易操作的特点。
其主要组成部分包括主机、测距仪、支架等。
仪器通过激光测距系统测量水准观测点的高差，并将数据显示在屏幕上。
用户可以通过键盘进行设置和操作，实现测量、记录和数据导出等功能。
正文1. 使用前的准备工作1.1 确认仪器的完好性和稳定性：在使用之前，需要检查仪器的各个部分是否完好，并进行校准和调整。
如发现仪器有损坏或失调的情况，应及时修复或更换。
1.2 安装和调整支架：将支架安装在水平平台上，并进行水平调整。
确保支架在使用过程中的稳定性和准确性。
2. 操作流程2.1 设置仪器参数：根据实际需求，设置仪器的参数，包括单位、测量模式、高差限值等。
参数的设置直接影响到测量结果的精度和准确性。
2.2 定位水准观测点：根据测量任务的要求，选择合适的测量点，并将仪器安置在合适的位置。
注意选择平稳、无障碍、无干扰的地点。
2.3 开始测量：根据仪器的提示，对目标点进行测量。
仪器会自动记录和计算高差值，并在屏幕上显示出来。
当测量完成后，可以进行数据的保存和导出。
2.4 数据处理和分析：通过相关软件或工具对测量数据进行处理和分析，以得到更精确的结果。
可以绘制高差曲线，进行误差检查和校正，提高测量的可靠性和准确性。
2.5 记录和报告：将测量结果记录下来，并编写测量报告。
报告应包括测量数据的详细信息、误差分析和结论等，以满足工程测量和监测的需求。
3. 注意事项3.1 操作安全：在使用数字水准仪时，应注意操作安全。
特别是在户外施工和测量时，应做好防护措施，避免事故的发生。
3.2 温度和湿度：数字水准仪对环境温度和湿度有一定的要求。
使用前需查看说明书，了解具体要求，避免在极端或不合适的环境中使用。
手持式激光测距仪操作规程第一章总则第一条为了保证激光测距仪的正常工作及安全操作，制定本操作规程。
第二条手持式激光测距仪是一种常用的测距工具，能够快速、准确地测量距离和高度。
第三条所有使用手持式激光测距仪的人员必须严格按照本规程进行操作。
第四条所有使用手持式激光测距仪的人员必须经过相关培训，掌握相关知识和操作技能，并经过上级主管批准方可使用。
第二章操作规程第五条使用手持式激光测距仪前应对其进行外观、电池及功能等检查，并确保其处于正常工作状态。
第六条使用手持式激光测距仪时，应站在平稳、平坦的地面上，并确保周围环境安全。
第七条使用手持式激光测距仪时，应将测距仪稳定地握在手中，以保持测量精确度。
第八条使用手持式激光测距仪时，应将测距仪光束对准所需测距的目标，并按下测量键进行测量。
第九条使用手持式激光测距仪时，应保持仪器稳定，不要晃动或振动，以免影响测量结果。
第十条使用手持式激光测距仪时，应注意避免阳光直射、灰尘或异物进入光路，影响测量精度。
第十一条使用手持式激光测距仪时，应注意避免突然遮挡目标，以免影响测量结果。
第十二条在使用手持式激光测距仪进行高度测量时，应站在平稳地面上，将仪器对准目标顶部进行测量，并将测量值记录下来。
第十三条使用手持式激光测距仪时，应注意不要将激光对准人眼或其他有害物体，以免造成伤害。
第十四条使用手持式激光测距仪时，应注意保持光学部分的清洁，不要触摸或擦拭激光窗口，以避免损坏或污染。
第十五条使用手持式激光测距仪时，应注意正确放置和更换电池，确保电池电量充足。
第十六条使用手持式激光测距仪结束后，应将其放回相应的存放位置，并及时关闭电源以节省电量。
第十七条对于手持式激光测距仪的操作规程修改，应经过安全负责人批准后方可执行。
第三章安全措施第十八条在使用手持式激光测距仪时，应注意避免夜间操作或黑暗环境下使用，以免影响测量精度。
第十九条使用手持式激光测距仪时，应避免激光直射到人眼或其他有害物体上，以免造成人身伤害或其他意外事故。

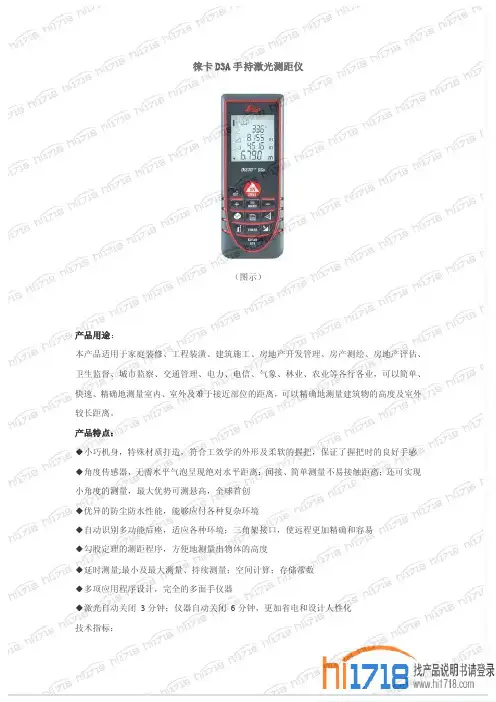

徕卡D3A手持激光测距仪（图示）产品用途：本产品适用于家庭装修、工程装潢、建筑施工、房地产开发管理、房产测绘、房地产评估、卫生监督、城市监察、交通管理、电力、电信、气象、林业、农业等各行各业，可以简单、快速、精确地测量室内、室外及难于接近部位的距离，可以精确地测量建筑物的高度及室外较长距离。
产品特点：◆小巧机身，特殊材质打造，符合工效学的外形及柔软的握把，保证了握把时的良好手感◆角度传感器，无需水平气泡呈现绝对水平距离；间接、简单测量不易接触距离；还可实现小角度的测量，最大优势可测悬高，全球首创◆优异的防尘防水性能，能够应付各种复杂环境◆自动识别多功能后座，适应各种环境；三角架接口，使远程更加精确和容易◆勾股定理的测距程序，方便地测量出物体的高度◆延时测量;最小及最大测量、持续测量；空间计算；存储常数◆多项应用程序设计，完全的多面手仪器◆激光自动关闭3分钟；仪器自动关闭6分钟，更加省电和设计人性化技术指标：◆典型测量精度: ±1mm；激光束精度：±0.3°；机架精度：±0.3°◆测量范围：0.05至100m◆角度测量范围：±45°◆测量单位：0.000m,0.00m,0mm0.00ft,0.001/32ftin0’00”1/32,0.0in,1/32in◆调用最后测量数值个数：20◆激光等级II；激光类型635nm，小于1mW◆每电池组可测量至5000次◆电池型号AAA2×1.5V◆防雨／防尘：IP 54◆尺寸：127×49×27.3mm◆重量：149g◆工作温度范围-10℃至+50℃标准配置：主机D3ax1台；外包套x1个；手腕带x1条；7号碱性电池x2节；中文说明书x1份；正品保修卡x1张；包装盒x1个；软盘x1张；外文说明书x1份；十字反射板x1套【产品图解】：以上PDF产品资料由维库仪器仪表网（）整合提供。
莱卡激光测距仪简介莱卡激光测距仪是一种高精度的测距仪器，它利用激光技术测量距离。
莱卡激光测距仪一般用于建筑、测量、地形研究、航空和其他需要非常精确的测量中。
莱卡激光测距仪的精度高达1毫米。
工作原理莱卡激光测距仪的工作原理基于时间飞行原理，它发射一束脉冲激光，激光束击中目标后会被反射回测距仪，并被接收器接收，接着，系统计算出激光束往返所用的时间，由此计算目标与激光测距仪之间的距离。
优势莱卡激光测距仪具有以下几个优势：1.高精度：莱卡激光测距仪的精度高达1毫米，比传统的测量工具更加精确。
2.省时省力：莱卡激光测距仪可以快速测量距离，省去了传统的铅垂线和卷尺测量的繁琐过程。
3.易于操作：莱卡激光测距仪外形简洁，操作简单，可以在短时间内掌握。
4.易于携带：莱卡激光测距仪体积小巧，重量轻，携带方便。
应用场景莱卡激光测距仪在建筑工地、房屋装修、设计和制造、公路、桥梁、隧道、电力和通讯、水利和环保、城市规划、地形研究、航空、海洋研究等领域得到广泛应用。
它可以在以下场景中使用：1.建筑测量：用于墙壁、天花板和地板位移的精确定位。
2.设计和制造：用于设计和制造机器设备的精度检测。
3.公路、桥梁和隧道：用于测量施工过程中的距离、高度和深度。
4.电力和通讯：用于安装电缆和电线的位置。
5.地形研究：用于获取水深、山谷和其他地形的高度。
总结莱卡激光测距仪是一种高精度的测距仪器，适用于建筑、测量、地形研究、航空和其他需要非常精确的测量中。
它具有高精度、省时省力、易于操作和易于携带的优势，可应用于建筑工地、房屋装修、设计和制造、公路、桥梁、隧道、电力和通讯、水利和环保、城市规划、地形研究、航空、海洋研究等领域。
使用激光测距仪进行测量的步骤激光测距仪是一种常见的测量工具，广泛应用于建筑、工程和土地测量等领域。
它使用激光束来测量物体的距离，具有高精度和快速测量的优势。
本文将介绍使用激光测距仪进行测量的步骤，并探讨激光测距仪的一些应用。
首先，使用激光测距仪进行测量之前，我们需要准备好一些必要的设备。
首先是激光测距仪本身，接下来是一个稳定的三脚架，以及一份需要测量的图纸或者测量点的具体位置。
确保这些设备齐全后，我们可以开始进行测量的步骤了。
在进行测量之前，我们首先需要选择一个合适的测量点或者目标。
这个目标可以是一堵墙壁、一段道路或者一个物体的特定位置。
重要的是，目标应该在你的激光测距仪的范围之内，并且光线应该能够直接射到目标上。
如果目标在室外，确保没有遮挡物阻挡激光束的传输。
接下来，我们将激光测距仪放置在三脚架上，并确保其稳定性。
激光测距仪通常配备一个内置的气泡水平仪，用来保证三脚架的水平度。
如果水平度不准确，测量结果可能会出现误差。
因此，确保激光测距仪在水平方向上是稳定的非常重要。
当激光测距仪稳定后，我们可以开始测量了。
打开激光测距仪并将其对准目标。
通常，你会看到一个红色的激光束从激光测距仪中发射出来，并照射在目标上。
确保激光束与目标保持垂直，以获得准确的测量结果。
测距仪通常配备一个显示屏，可以显示测量结果。
一些高级的激光测距仪还可以将测量结果保存到内存中，并通过USB端口连接到电脑进行数据传输和分析。
当测量完成后，显示屏会显示出测量结果。
这个结果可以是距离、面积或者体积，具体取决于你选择的测量模式。
在进行测量后，我们还可以进行进一步的数据分析或者处理。
这可能涉及将测量结果输入到计算机中以进行统计分析，或者与其他测量结果进行对比。
通过这些分析，我们可以更好地理解测量数据，并做出相应的决策。
激光测距仪在建筑、工程和土地测量等领域有广泛的应用。
例如，在建筑中，激光测距仪可以用来测量楼层的高度、墙壁的长度以及房间的面积。
手持式激光测距仪激光测距原理激光测距是光波测距中的一种测距方式，如果光以速度c在空气中传播在A、B两点间往返一次所需时间为t，则A、B两点间距离D 可用下列表示。
D=ct/2式中：D——测站点A、B两点间距离；c——光在大气中传播的速度；t——光往返A、B一次所需的时间。
由上式可知，要测量A、B距离实际上是要测量光传播的时间t，根据测量时间方法的不同，激光测距仪通常可分为脉冲式和相位式两种测量形式。
相位式激光测距仪相位式激光测距仪是用无线电波段的频率，对激光束进行幅度调制并测定调制光往返测线一次所产生的相位延迟，再根据调制光的波长，换算此相位延迟所代表的距离。
即用间接方法测定出光经往返测线所需的时间，如下图所示。
相位式激光测距仪一般应用在精密测距中。
由于其精度高，一般为毫米级，为了有效的反射信号，并使测定的目标限制在与仪器精度相称的某一特定点上，对这种测距仪都配置了被称为合作目标的反射镜。
若调制光角频率为ω，在待测量距离D上往返一次产生的相位延迟为φ，则对应时间t 可表示为：t=φ/ω将此关系代入（3-6）式距离D可表示为D=1/2 ct=1/2 c·φ/ω=c/(4πf) (Nπ+Δφ)=c/4f (N+ΔN)=U(N+)式中：φ——信号往返测线一次产生的总的相位延迟。
ω——调制信号的角频率，ω=2πf。
U——单位长度，数值等于1/4调制波长N——测线所包含调制半波长个数。
Δφ——信号往返测线一次产生相位延迟不足π部分。
ΔN——测线所包含调制波不足半波长的小数部分。
ΔN=φ/ω在给定调制和标准大气条件下，频率c/(4πf)是一个常数，此时距离的测量变成了测线所包含半波长个数的测量和不足半波长的小数部分的测量即测N或φ，由于近代精密机械加工技术和无线电测相技术的发展，已使φ的测量达到很高的精度。
为了测得不足π的相角φ，可以通过不同的方法来进行测量，通常应用最多的是延迟测相和数字测相，目前短程激光测距仪均采用数字测相原理来求得φ。
