XXXXXXXXXXXX学院建筑工程测量实训综合报告书经管院XXXXXXXXX学院实训报告项目名称：建筑工程测量学院: 经管院专业班级：小组成员:指导老师：实习地点：教学区实习时间：2011年11 月28日--2011年12 月18日前言(一)实训目的1、熟悉教材测量内容,进一步了解测量仪器水准仪、经纬仪及皮尺的使用与保养。

熟悉建筑测量的流程与具体操作步骤。

准确无误使用测量计算公式。

2、培养每位同学独立工作能力,严谨的科学态度,同时要发扬相互协作精神。

在实训工作中学会如何与同学沟通解决相互之间不统一的意见,协调好各工作间的关系,并培养每个同学在工作中的应变能力。

培养每个同学吃苦耐劳的精神，实事求是的工作态度。

(二)实训任务1、控制测量2、控制点工程测量3、水平角度测量4、碎不测量5、导线长度测量6、闭合导线内业计算7、测绘地形图（三）实训要求A、平面控制网测量要求1、坐标系统：校内独立坐标系2、根据实训区内的已知点，在实习区内按闭合导线导线的形式布设首级控制网，首级控制网的等级为图根控制；3、导线测量要求(1) 角度测量：用DJ6型经纬仪测量1测回，对中误差应小于1mm，一测回观测过程中，水准管气泡的偏离值不得超过1格，角度半测回互差应不大于40"。

角度闭合差限差：60"n(2) 距离测量用钢尺或全站仪测量。

用钢尺测量时，每条边均应往返测量各1次，往返测互差应小于1/3000；用全站仪测量时，应往测或返测2次，两次互差应小3mm。

导线全长相对闭合差限差：1/2000.B、高程控制网测量要求1、高程系统：校内独立高程系2、高程测量：根据实习区内的已知点，布设一条图根闭合水准作为首级控制网，高差闭合差限差为12n(mm)。

C、碎部测图碎部测图采用经纬仪测绘法, 困难地区可角度交会、距离交会或”测”与”量”结合的方法测量碎部点。

可采用现测现绘或测记法测图。

D、成图要求所有地物符号必须按图例要求绘制,所有地物符号、测点高程及文字注记的方向必须朝北,图外注记应完整。

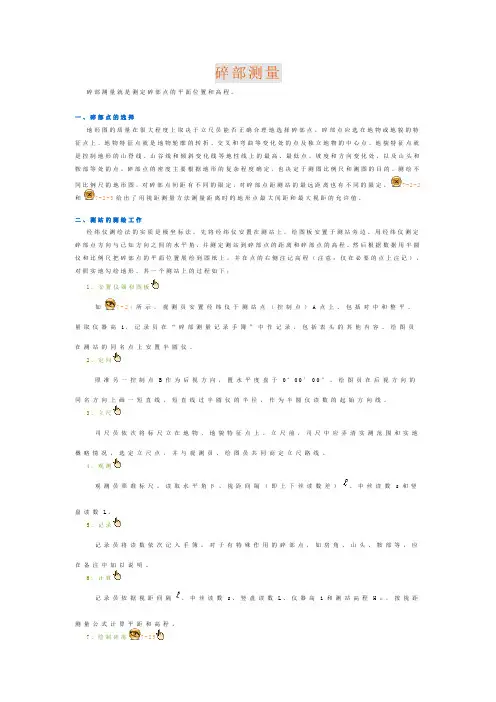

碎部测量碎部测量就是测定碎部点的平面位置和高程。

一、碎部点的选择地形图的质量在很大程度上取决于立尺员能否正确合理地选择碎部点。

碎部点应选在地物或地貌的特征点上。

地物特征点就是地物轮廓的转折、交叉和弯曲等变化处的点及独立地物的中心点。

地貌特征点就是控制地形的山脊线、山谷线和倾斜变化线等地性线上的最高、最低点，坡度和方向变化处，以及山头和鞍部等处的点。

碎部点的密度主要根据地形的复杂程度确定，也决定于测图比例尺和测图的目的。

测绘不同比例尺的地形图，对碎部点间距有不同的限定，对碎部点距测站的最远距离也有不同的限定。

7-2-2和7-2-3给出了用视距测量方法测量距离时的地形点最大间距和最大视距的允许值。

二、测站的测绘工作经纬仪测绘法的实质是极坐标法。

先将经纬仪安置在测站上，绘图板安置于测站旁边。

用经纬仪测定碎部点方向与已知方向之间的水平角，并测定测站到碎部点的距离和碎部点的高程。

然后根据数据用半圆仪和比例尺把碎部点的平面位置展绘到图纸上，并在点的右侧注记高程（注意：仅在必要的点上注记），对照实地勾绘地形。

其一个测站上的过程如下：1、安置仪器和图板如7-24所示，观测员安置经纬仪于测站点（控制点）A点上，包括对中和整平。

量取仪器高i，记录员在“碎部测量记录手簿”中作记录，包括表头的其他内容。

绘图员在测站的同名点上安置半圆仪。

2、定向照准另一控制点B作为后视方向，置水平度盘于0°00′00″。

绘图员在后视方向的同名方向上画一短直线，短直线过半圆仪的半径，作为半圆仪读数的起始方向线。

3、立尺司尺员依次将标尺立在地物、地貌特征点上。

立尺前，司尺中应弄清实测范围和实地概略情况，选定立尺点，并与观测员、绘图员共同商定立尺路线。

4、观测观测员照准标尺，读取水平角β、视距间隔（即上下丝读数差）、中丝读数s和竖盘读数L。

5、记录记录员将读数依次记入手簿。

对于有特殊作用的碎部点，如房角、山头、鞍部等，应在备注中加以说明。

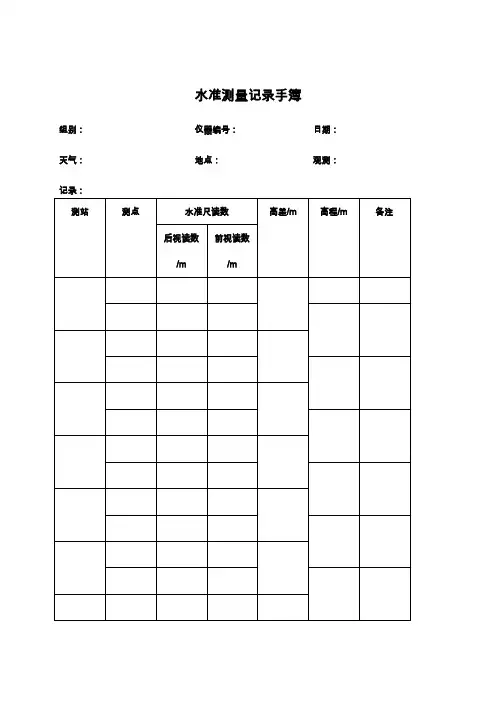

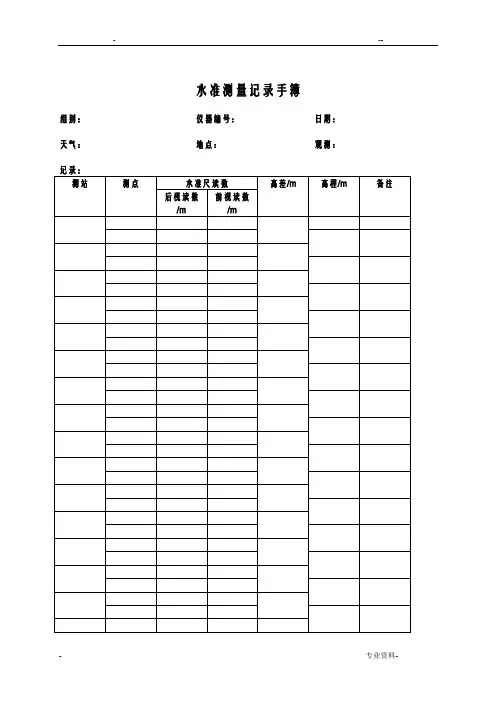

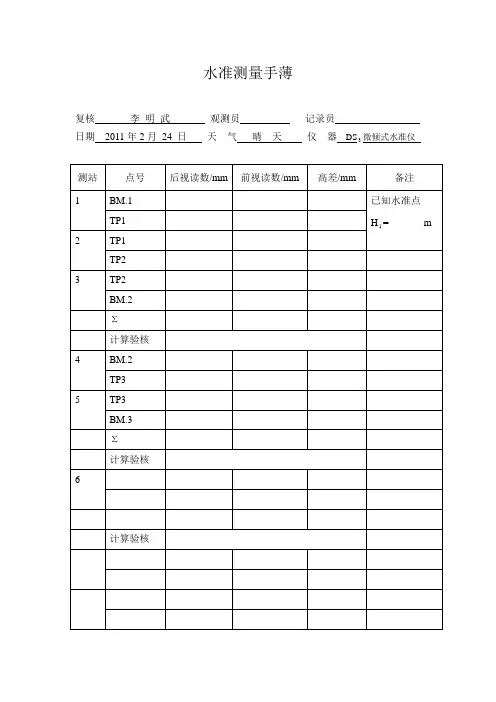

水准测量记录手簿
组别：仪器编号：日期：天气：地点：观测：记录：
水准测量内业计算手簿
日期班级小组姓名
指导教师：
水平角观测手簿
组别：仪器编号：日期：
天气：地点：观测：
记录：
指导教师：
水平角观测手簿(续1)
组别：仪器编号：日期：
天气：地点：观测：
记录：
指导教师：
水平角观测手簿（续2）
组别：仪器编号：日期：
天气：地点：观测：
记录：
指导教师：
钢尺量距记录手簿
组别：仪器编号：日期：天气：地点：观测：记录：
指导教师：
钢尺量距记录手簿（续1）
组别：仪器编号：日期：
天气：地点：观测：记录：
指导教师：
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

地形碎部测量手簿地形碎部测量手簿1测站：后视点：仪器高=i指标差=x测站高程H：视线高程视H：点号视距kl(m)中丝读数(m)竖盘读数°′″竖直角°′″水平角°′″水平距离m高程m备注1 2 3 4 5 6 7 8 9 10地形碎部测量手簿2测站：后视点：仪器高=i指标差=x测站高程H：视线高程视H：点号视距kl(m)中丝读数(m)竖盘读数°′″竖直角°′″水平角°′″水平距离m高程m备注1 2 3 4 5 6 7 8 911地形碎部测量手簿3测站：后视点：仪器高=i指标差=x测站高程H：视线高程视H：点号视距kl(m)中丝读数(m)竖盘读数°′″竖直角°′″水平角°′″水平距离m高程m备注1 2 3 4 5 6 7 81011地形碎部测量手簿4测站：后视点：仪器高=i指标差=x测站高程H：视线高程视H：点号视距kl(m)中丝读数(m)竖盘读数°′″竖直角°′″水平角°′″水平距离m高程m备注1 2 3 4 5 6 791011地形碎部测量手簿5测站：后视点：仪器高=i指标差=x测站高程H：视线高程视H：点号视距kl(m)中丝读数(m)竖盘读数°′″竖直角°′″水平角°′″水平距离m高程m备注1 2 3 4 5 6891011地形碎部测量手簿6测站：后视点：仪器高=i指标差=x测站高程H：视线高程视H：点号视距kl(m)中丝读数(m)竖盘读数°′″竖直角°′″水平角°′″水平距离m高程m备注1 2 3 4 57891011地形碎部测量手簿7测站：后视点：仪器高=i指标差=x测站高程H：视线高程视H：点号视距kl(m)中丝读数(m)竖盘读数°′″竖直角°′″水平角°′″水平距离m高程m备注1 2 3 467891011地形碎部测量手簿8测站：后视点：仪器高=i指标差=x测站高程H：视线高程视H：点号视距kl(m)中丝读数(m)竖盘读数°′″竖直角°′″水平角°′″水平距离m高程m备注1 2 35 6 7 8 91011。

RTK碎步测量的实训内容实训目标1、了解和掌握RTK的基本原理和作业模式。

2、利用RTK进行点的放样。

3、了解RTK的优点和局限性。

实习内容1）启动基准站。

将基准站架设在上空开阔、没有强电磁干扰、多路径误差影响小的控制点上，正确连接好各仪器电缆，打开各仪器。

将基准站设置为动态测量模式。

2）建立新工程，定义坐标系统新建一个工程，即新建一个文件夹，并在这个文件夹里设置好测量参数[如椭球参数、投影参数等]。

这个文件夹中包括许多小文件，它们分别是测量的成果文件和各种参数设置文件。

3）点校正CPS测量的为WCS-84系坐标，而我们通常需要的是在流动站上实时显示国家坐标系或地方立坐标系下的坐标，这需要进行坐标系之间的转换，即点校正。

点校正可以通过两种方式进行。

A.在已知转换参数的情况下。

如果有当地坐标系统与WCS-84坐标系统的转换七参数，则可以在测量控制器中直接输入，建立坐标转换关系。

如果上作是在国家大地坐标系统下进行，而且知道椭球参数和投影方式以及基准点坐标，则可以直接定义坐标系统，建议在RTK测量中最好加入1-2个点校正，避免投影变形过大，提高数据可靠性。

B.在不知道转换参数的情况下。

如果在局域坐标系统中工作或任何坐标系统进行测量和放样工作，可以直接采用点校正方式建立坐标转换方式，平面至少3个点，如果进行高程拟合则至少要有4个水准点参与点校正。

4）流动站开始测量A.单点测量：在主菜单上选择“测量”图标打开，测量方式选择“RTK”，再选择“测量点”选项，即可进行单点测量。

注意要在“固定解”状态下，才开始测量。

单点测量观测时间的长短与跟踪的卫星数量、卫星图形精度、观测精度要求等有关。

当“存储”功能键出现时，若满足要求则按“存储”键保存观测值，否则按“取消”放弃观测。

B.放样测量：在进行放样之前，根据需要“键入”放样的点、直线、曲线、DTM道路等各项放样数据。

当初始化完成后，在主菜单上选择“测量”图标打开，测量方式选择“RTK”，再选择“放样”选项，即可进行放样测量作业。

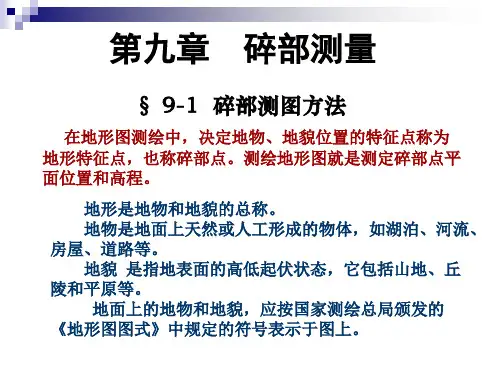

碎部测量一．概念碎步测量：以控制点为基础，测定地物、地貌的平面位置和高程，并将其绘制成地形图的测量工作。

碎部点：碎部测量中，地物的测绘实际上是地物平面形状的测绘，地物平面形状可用其轮廓点（交点和拐点）或中心点来表示，这些点被称为地物的特征点（碎部点）。

这些点被称为地物特征点碎部测量实质：测绘地物和地貌碎部点平面位置和高程。

碎部测量工作两个过程：一是测定碎部点的平面位置和高程，二是利用地图符号在图上绘制各种地物和地貌。

碎部测图方法：平板仪测图、经纬仪测图等传统测图、地面数字测图及航空摄影测量等。

2.传统测图传统测图实质：即图解测图，通过测量将碎部点展绘在图纸上，以手工方式描绘地物和地貌，具有测图周期长、精度低等缺点，主要适用于小区域、大比例尺的地形测图。

方法：平板仪测图、经纬仪测图传统测图工作程序：①在收集资料和现场初步踏勘的基础上，拟定技术计划；②进行测区的基本控制测量和图根控制测量；③进行测图前一系列准备工作，以保证测图工作顺利进行；④在测站点密度不够时要对测站点进行加密；⑤逐点完成碎部测图工作；⑥进行图边测图和野外接图；⑦组织检查和验收；⑧野外原图整饰及清绘等工作二.测图方法（一）传统测图1.准备工作：资料准备：包括收集测图规范、地形图图式、控制点成果以及任务书和技术计划书等。

仪器与工具准备：种类繁多，小物件较多，认真准备，以免遗漏，对测图仪器按规定进行检查、检验与校正，使其能满足测图要求。

图板准备：图纸的准备、绘制坐标格网和展绘控制点。

经纬仪测图所用图纸：一面打毛的聚酯薄膜，其厚度为0.07～0.1mm，并经过热定型处理。

具有伸缩性小、无色透明、不怕潮湿等优点，便于使用和保管。

测图前，要将控制点展绘在图纸上，首先在图纸上精确绘制直角坐标格网，大比例尺地形图采用10×10cm方格网。

坐标格网绘制可采用绘图仪、专用格网尺等工具进行。

坐标格网绘制好后，必须进行检查，检查内容：方格网长对角线长度与理论值之差应小于0.3mm；各小方格的顶点应在同一条对角线上，小方格的边长与其理论值之差应小于0.1mm；图廓边长与其理论值之差应小于0.2mm。
