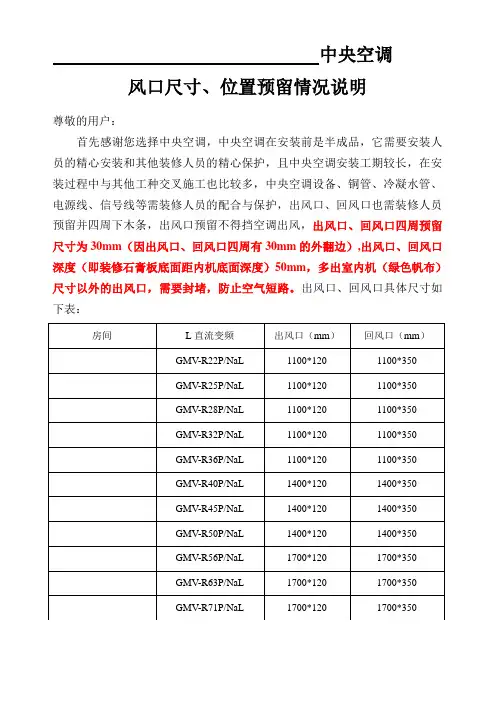

中央空调
风口尺寸、位置预留情况说明
尊敬的用户：
首先感谢您选择中央空调，中央空调在安装前是半成品，它需要安装人员的精心安装和其他装修人员的精心保护，且中央空调安装工期较长，在安装过程中与其他工种交叉施工也比较多，中央空调设备、铜管、冷凝水管、电源线、信号线等需装修人员的配合与保护，出风口、回风口也需装修人员预留并四周下木条，出风口预留不得挡空调出风，出风口、回风口四周预留尺寸为30mm（因出风口、回风口四周有30mm的外翻边）,出风口、回风口深度（即装修石膏板底面距内机底面深度）50mm，多出室内机（绿色帆布）尺寸以外的出风口，需要封堵，防止空气短路。
出风口、回风口具体尺寸如下表：。
成辑时间：2012-12-18 通风与空调工程学习笔记[2012-8—13］目录第一篇通风工程学习笔记[2012-3-19] (1)第一章术语 (1)第二章通风机 (1)第三章风管及部件 (3)第二篇通风及空调工程综合学习笔记［2012-8—11] (4)第一章空气调节系统的分类 (4)第二章通风空调设备 (6)第三章通风空调部件 (6)第四章通风管道 (7)第三篇空调工程学习笔记[2012-8-12] (9)第一章制冷原理 (9)第一节系统 (9)第二节制冷系统工作原理 (10)第三节制冷主机分类 (11)第二章空调器 (11)第一节空调器的分类 (11)第二节制冷工况 (11)第三节制热工况 (12)第四节除湿工况 (12)第三章中央空调 (13)第一节类型 (13)第二节按负担室内热湿负荷所用的工作介质分类 (13)第三节中央空调末端设备（二次设备） (14)第四篇空调水系统学习笔记［2012—8-12］ (15)第一章水系统的分类 (15)第二章水系统的一般规定 (16)第三章集水器和分水器 (16)第四章冷水泵和热水泵 (16)第五章阀类及管道配件 (17)第一篇通风工程学习笔记[2012-3—19]第一章术语1、风管：采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。
2、风道：采用砼、砖等建筑材料砌筑而成，用于空气流通的通道.3、通风工程：送风、排风、除尘、气力输送以及防、排烟系统工程的统称。
4、空调工程：空气调节、空气净化与洁净室空调系统的总称。
5、风管配件：风管系统中的弯管、三通、四通、各类变径及异型管、导流叶片和法兰等。
6、风管部件：通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查口和测定孔等.7、咬口：金属薄板边缘弯曲成一定形状，用于相互固定连接的构造。
8、漏风量：风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泻出或渗入的空气体积量。
第二章通风机1、离心通风机离心通风机型号组成：“用途代号压力系数—比转数No。
舒适100-中国舒适家居O2O开创者与领导者/

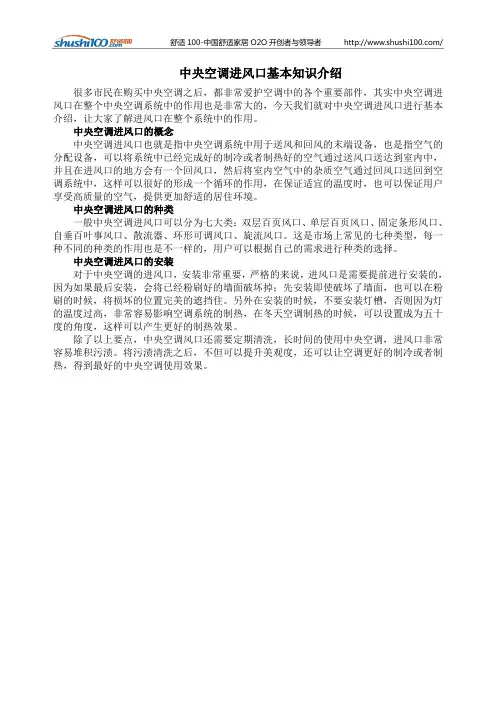

中央空调进风口基本知识介绍
很多市民在购买中央空调之后，都非常爱护空调中的各个重要部件，其实中央空调进风口在整个中央空调系统中的作用也是非常大的，今天我们就对中央空调进风口进行基本介绍，让大家了解进风口在整个系统中的作用。
中央空调进风口的概念
中央空调进风口也就是指中央空调系统中用于送风和回风的末端设备，也是指空气的分配设备，可以将系统中已经完成好的制冷或者制热好的空气通过送风口送达到室内中，并且在进风口的地方会有一个回风口，然后将室内空气中的杂质空气通过回风口送回到空调系统中，这样可以很好的形成一个循环的作用，在保证适宜的温度时，也可以保证用户享受高质量的空气，提供更加舒适的居住环境。
中央空调进风口的种类
一般中央空调进风口可以分为七大类：双层百页风口、单层百页风口、固定条形风口、自垂百叶事风口、散流器、环形可调风口、旋流风口。
这是市场上常见的七种类型，每一种不同的种类的作用也是不一样的，用户可以根据自己的需求进行种类的选择。
中央空调进风口的安装
对于中央空调的进风口，安装非常重要，严格的来说，进风口是需要提前进行安装的，因为如果最后安装，会将已经粉刷好的墙面破坏掉；先安装即使破坏了墙面，也可以在粉刷的时候，将损坏的位置完美的遮挡住。
另外在安装的时候，不要安装灯槽，否则因为灯的温度过高，非常容易影响空调系统的制热，在冬天空调制热的时候，可以设置成为五十度的角度，这样可以产生更好的制热效果。
除了以上要点，中央空调风口还需要定期清洗，长时间的使用中央空调，进风口非常容易堆积污渍。
将污渍清洗之后，不但可以提升美观度，还可以让空调更好的制冷或者制热，得到最好的中央空调使用效果。

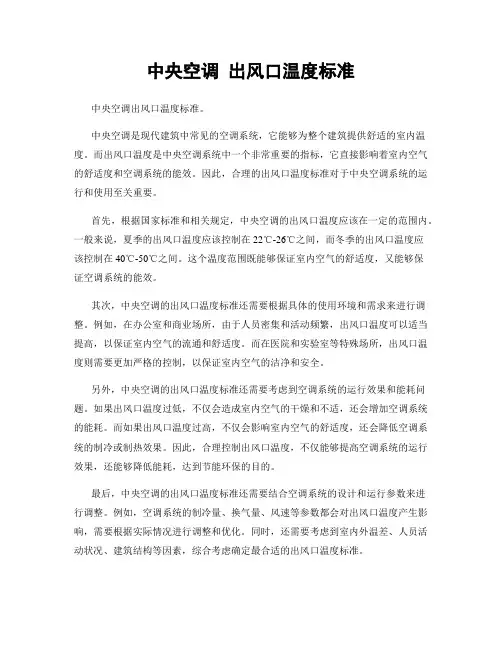

中央空调出风口温度标准中央空调出风口温度标准。
中央空调是现代建筑中常见的空调系统，它能够为整个建筑提供舒适的室内温度。
而出风口温度是中央空调系统中一个非常重要的指标，它直接影响着室内空气的舒适度和空调系统的能效。
因此，合理的出风口温度标准对于中央空调系统的运行和使用至关重要。
首先，根据国家标准和相关规定，中央空调的出风口温度应该在一定的范围内。
一般来说，夏季的出风口温度应该控制在22℃-26℃之间，而冬季的出风口温度应该控制在40℃-50℃之间。
这个温度范围既能够保证室内空气的舒适度，又能够保证空调系统的能效。
其次，中央空调的出风口温度标准还需要根据具体的使用环境和需求来进行调整。
例如，在办公室和商业场所，由于人员密集和活动频繁，出风口温度可以适当提高，以保证室内空气的流通和舒适度。
而在医院和实验室等特殊场所，出风口温度则需要更加严格的控制，以保证室内空气的洁净和安全。
另外，中央空调的出风口温度标准还需要考虑到空调系统的运行效果和能耗问题。
如果出风口温度过低，不仅会造成室内空气的干燥和不适，还会增加空调系统的能耗。
而如果出风口温度过高，不仅会影响室内空气的舒适度，还会降低空调系统的制冷或制热效果。
因此，合理控制出风口温度，不仅能够提高空调系统的运行效果，还能够降低能耗，达到节能环保的目的。
最后，中央空调的出风口温度标准还需要结合空调系统的设计和运行参数来进行调整。
例如，空调系统的制冷量、换气量、风速等参数都会对出风口温度产生影响，需要根据实际情况进行调整和优化。
同时，还需要考虑到室内外温差、人员活动状况、建筑结构等因素，综合考虑确定最合适的出风口温度标准。
综上所述，中央空调的出风口温度标准是一个综合考虑了舒适度、能效、环保等因素的重要指标。
合理的出风口温度标准不仅能够保证室内空气的舒适度，还能够提高空调系统的运行效果和节能环保水平。
因此，在设计和使用中央空调系统时，需要充分考虑出风口温度标准，进行合理的调整和控制，以确保空调系统的良好运行和使用效果。

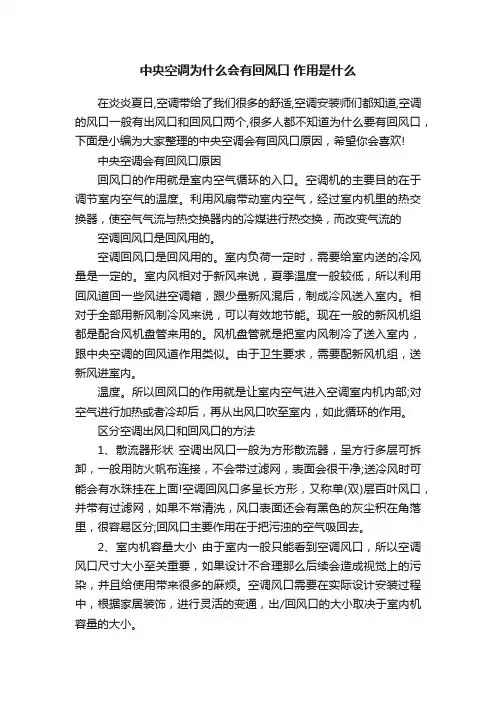

中央空调为什么会有回风口作用是什么在炎炎夏日,空调带给了我们很多的舒适,空调安装师们都知道,空调的风口一般有出风口和回风口两个,很多人都不知道为什么要有回风口，下面是小编为大家整理的中央空调会有回风口原因，希望你会喜欢!中央空调会有回风口原因回风口的作用就是室内空气循环的入口。
空调机的主要目的在于调节室内空气的温度。
利用风扇带动室内空气，经过室内机里的热交换器，使空气气流与热交换器内的冷媒进行热交换，而改变气流的空调回风口是回风用的。
空调回风口是回风用的。
室内负荷一定时，需要给室内送的冷风量是一定的。
室内风相对于新风来说，夏季温度一般较低，所以利用回风道回一些风进空调箱，跟少量新风混后，制成冷风送入室内。
相对于全部用新风制冷风来说，可以有效地节能。
现在一般的新风机组都是配合风机盘管来用的。
风机盘管就是把室内风制冷了送入室内，跟中央空调的回风道作用类似。
由于卫生要求，需要配新风机组，送新风进室内。
温度。
所以回风口的作用就是让室内空气进入空调室内机内部;对空气进行加热或者冷却后，再从出风口吹至室内，如此循环的作用。
区分空调出风口和回风口的方法1、散流器形状空调出风口一般为方形散流器，呈方行多层可拆卸，一般用防火帆布连接，不会带过滤网，表面会很干净;送冷风时可能会有水珠挂在上面!空调回风口多呈长方形，又称单(双)层百叶风口，并带有过滤网，如果不常清洗，风口表面还会有黑色的灰尘积在角落里，很容易区分;回风口主要作用在于把污浊的空气吸回去。
2、室内机容量大小由于室内一般只能看到空调风口，所以空调风口尺寸大小至关重要，如果设计不合理那么后续会造成视觉上的污染，并且给使用带来很多的麻烦。
空调风口需要在实际设计安装过程中，根据家居装饰，进行灵活的变通，出/回风口的大小取决于室内机容量的大小。
3、风口面积不同如果空调风口尺寸过大，风管过长，则气流速度就会下降，从而影响空调使用效果;如果空调风口尺寸选择过小，则气流速度会变大，从而导致风直吹人体上引起的不适感，还有可能导致噪音过大。

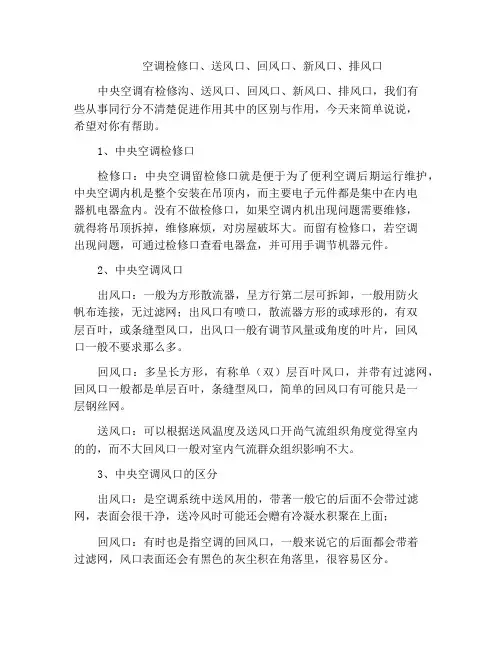

空调检修口、送风口、回风口、新风口、排风口中央空调有检修沟、送风口、回风口、新风口、排风口，我们有些从事同行分不清楚促进作用其中的区别与作用，今天来简单说说，希望对你有帮助。
1、中央空调检修口检修口：中央空调留检修口就是便于为了便利空调后期运行维护，中央空调内机是整个安装在吊顶内，而主要电子元件都是集中在内电器机电器盒内。
没有不做检修口，如果空调内机出现问题需要维修，就得将吊顶拆掉，维修麻烦，对房屋破坏大。
而留有检修口，若空调出现问题，可通过检修口查看电器盒，并可用手调节机器元件。
2、中央空调风口出风口：一般为方形散流器，呈方行第二层可拆卸，一般用防火帆布连接，无过滤网；出风口有喷口，散流器方形的或球形的，有双层百叶，或条缝型风口，出风口一般有调节风量或角度的叶片，回风口一般不要求那么多。
回风口：多呈长方形，有称单（双）层百叶风口，并带有过滤网，回风口一般都是单层百叶，条缝型风口，简单的回风口有可能只是一层钢丝网。
送风口：可以根据送风温度及送风口开尚气流组织角度觉得室内的的，而不大回风口一般对室内气流群众组织影响不大。
3、中央空调风口的区分出风口：是空调系统中送风用的，带著一般它的后面不会带过滤网，表面会很干净，送冷风时可能还会赠有冷凝水积聚在上面；回风口：有时也是指空调的回风口，一般来说它的后面都会带着过滤网，风口表面还会有黑色的灰尘积在角落里，很容易区分。
新风口：是用风机把外面的自然风直接送到所需区域，一般也十分带着过滤网。
出风口：一般为方形散流器，呈方行多层外置，一般用防火帆布连接；送冷风时时水珠挂在上面！有回风口多呈长方形，有称单（双）层百叶风口，并带有过滤网；主要积极作用在于把污浊的空气吸回去。
新风口则较小，每个房间贴墙安装或是于送风口呈直线的必是新风口无疑！排风口：一般为格栅式，安装在外墙上，主要关键作用是把室内排的污浊空气排到室外，多采用轴流风机因为机器口呈圆形为便于施工一般采用铁皮风管进行连接！室内的安装位置大多在距机房很远溜冰场的某个角落！4、关于定期检查中央空调检修口外的注意事项中央空调检修口尺码一般为400mm*400mm，检修口建议采用ABS材料，因为传统的铝合金需要焊接，而石膏材料过硬易碎且笨重不便于安装，ABS材料柔韧性好，寿命长，不变形，可拆洗，十分适合用作检修口材料。

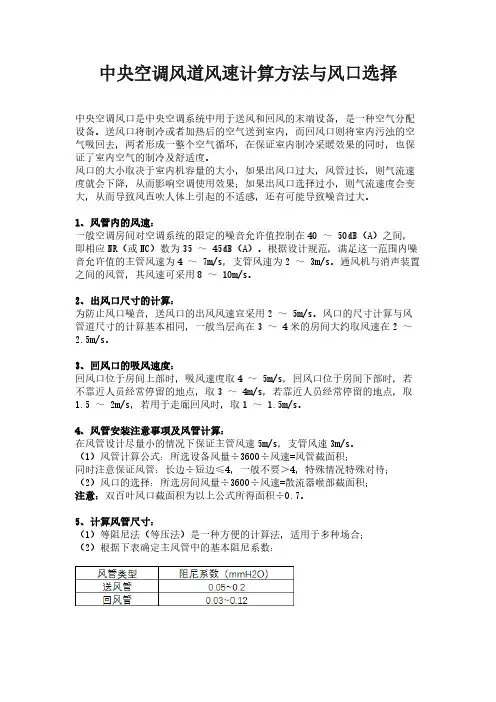

中央空调风道风速计算方法与风口选择中央空调风口是中央空调系统中用于送风和回风的末端设备，是一种空气分配设备。
送风口将制冷或者加热后的空气送到室内，而回风口则将室内污浊的空气吸回去，两者形成一整个空气循环，在保证室内制冷采暖效果的同时，也保证了室内空气的制冷及舒适度。
风口的大小取决于室内机容量的大小，如果出风口过大，风管过长，则气流速度就会下降，从而影响空调使用效果；如果出风口选择过小，则气流速度会变大，从而导致风直吹人体上引起的不适感，还有可能导致噪音过大。
1、风管内的风速：一般空调房间对空调系统的限定的噪音允许值控制在40 ～ 50dB（A）之间，即相应NR（或NC）数为35 ～ 45dB（A）。
根据设计规范，满足这一范围内噪音允许值的主管风速为4 ～ 7m/s，支管风速为2 ～ 3m/s。
通风机与消声装置之间的风管，其风速可采用8 ～ 10m/s。
2、出风口尺寸的计算：为防止风口噪音，送风口的出风风速宜采用2 ～ 5m/s。
风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在3 ～ 4米的房间大约取风速在2 ～2.5m/s。
3、回风口的吸风速度：回风口位于房间上部时，吸风速度取4 ～ 5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取3 ～ 4m/s，若靠近人员经常停留的地点，取1.5 ～ 2m/s，若用于走廊回风时，取1 ～ 1.5m/s。
4、风管安装注意事项及风管计算：在风管设计尽量小的情况下保证主管风速5m/s，支管风速3m/s。
（1）风管计算公式：所选设备风量÷3600÷风速=风管截面积；同时注意保证风管：长边÷短边≤4，一般不要＞4，特殊情况特殊对待；（2）风口的选择：所选房间风量÷3600÷风速=散流器喉部截面积；注意：双百叶风口截面积为以上公式所得面积÷0.7。
5、计算风管尺寸：（1）等阻尼法（等压法）是一种方便的计算法，适用于多种场合；（2）根据下表确定主风管中的基本阻尼系数：因回风管位于吸风部位，主要承受外部压力，应注意减轻其风管负担。
家用中央空调分类及优缺点家用中央空调分类及优缺点风管机水冷机多联机●风管机风管式系统风管式系统顾名思义是以空气作为输送介质，它利用冷水机组集中制取冷量，将新风冷却/加热，与回风混合后送入室内。
如果没有新风，则只将回风加热/冷却。
风管式系统的室外即可有多台压缩机和一台风冷冷凝器组成，室内机是由蒸发器和循环风机组成，其台数与压缩机台数相同，形式有多种如天花式，暗藏天花式等。
工作原理：制冷原理上与家用柜机相同，都是采用压机和氟利昴制冷，不同的是家用柜机热交换器(蒸发器)在房间内，热空气从进风口吸入后与被热交换器冷却后送出冷风。
而风管机的蒸发器是在房间外，蒸发器通过一个风箱冷却空气，再集中把冷风通过风道送往各个房间。
优点：相对于其他的家用小型中央空调型式，风管式系统初投资较小。
新风系统使得空气质量提高，人体舒适度提高。
缺点：1、风管安装要求高，要求保温性能，密封性能良好。
如保温，密封不好容易造成，漏水，和冷量的流失，整个机组的耗电量增加。
2、如不做电子控制部分，只要你开房间内任一个风口，整个外机则全速运行。
则运行费用较高。
3、如风系统设计不当(风压过小)，则易产生各房间温度达不到设计要求。
回风设计有难度。
如设计不当易产生噪音。
整体噪声(风噪)偏大。
4、风管穿梭于各个房间，要求吊顶隐蔽，有时可能要破坏过梁。
受层高，家庭装潢和吊顶的限制。
5、冷量损耗大，从而导致耗电量加大。
◆前期投资：略低◆运行费用：中●水冷机冷/热水机组的输送介质通常为水或者乙二醇溶液。
它通过室外主机产生出空调冷/热水,由管路系统输送至室内的各末端装置，在末端装置处冷/热水与室内空气进行热量交换,产生冷/热风，从而消除房间空调负荷。
它是一种集中产生冷/热量，分散处理个房间负荷的空调系统形式。
冷/热水机组的末端装置通常为风机盘管。
工作原理：与家用柜机相似，不同的是在房间外，在水箱内蒸发器将水或乙二醇溶液冷却后，通过水管到各个房间，冷水再由房间内的风机盘通过风机与室内的热空气进行冷热交换。
目录第一部分中央空调基础知识一、有关空调的基础知识1、空调的基本概念2、空调的分类3、有关空调的常用术语4、常用空调计量单位及换算5、几种常见空调主机形式6、中央空调机组分类二、中央空调工作原理1、空调的制冷工作原理2、空调的制热工作原理3、空调系统的组成部分第二部分中央空调方案设计基础知识介绍一、各类建筑物空调负荷估算值二、空调方案比较确定三、制冷主机选型四、末端设备选型1、风机盘管选型2、空调机组选型五、空调水系统设计1、空调水系统的设计原则2、各种空调水系统的优缺点比较3、冷却水系统设计4、冷冻水系统设计5、冷凝水系统设计六、空调风系统设计1、空调风系统设计原则2、空调气流组织分布3、空调风管管径及风口尺寸计算第三部分中央空调工程造价第四部分中央空调施工简介第五部分净化空调简介第六部分采暖工程简介第七部分部分经典案例介绍第一部分中央空调基础知识一、有关中央空调的基础知识1、空调的基本概念1.1什么是空调？答：对空气进行适当的处理，使室内空气的温度、相对湿度、压力、洁净度和气流速度等参数能保持在一定范围内。
这种制造室内气候环境的技术措施，称为空气调节，简称空调。
1.2空气调节的任务？答：在一定的范围内保持室内的温度和相对湿度，是空调最基本的任务。
空调环境要求的最佳温度和最佳相对湿度，分别称为温度基数和相对湿度基数。
空调环境允许的温度和相对湿度的波动值，称为空调精度。
舒适性空调对空调精度无严格的规定，工艺性空调、净化性空调对空调精度则有明确规定。
1.3什么是制冷剂，其工作原理是什么？答：在被冷却对象和环境介质之间传递热量，并最终把热量从被冷却对象传给环境介质的制冷机中进行制冷循环的工作物质。
其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发，在冷凝器中将所吸收的热量传给周围的空气或者水，而被冷却为液体，往复循环，借助于状态的变化来达到制冷的作用。
1.4什么是载冷剂，其工作原理是什么？答：将制冷装置的制冷量传递给被冷却介质的媒介物质。
家用中央空调改造风口大小及规范
中央空调如今早已变成许多家中的优选，但当中央空调不符合当今应用要求，须开展改造的情况下。
做为家用中央空调改造的一个关键步骤，风口改造对尺寸拥有严苛的规定和安装标准。
下边就来给大伙介绍一下家用中央空调改造风口尺寸和安装标准。
与传统式的中央空调不一样，中央空调的安装须与房屋装修顺利进行，并且房间内机掩藏安装在装修吊顶里，因此中央空调出风口规格是沒有明文规定的；是要依据房子的具体情况灵便的随机应变。
可是一般状况下空调出风口规格是，出风为15cm*60-100cm，送风为26cm*60-100cm，检修孔为35cm*35cm，出风、送风的总宽基础能订，但长短要依据房间内机的长短和室内装修自然环境来有效设计方案。
中央空调出风口的安装须提早开展，刷一遍漆料以前就需要安装，那样即使弄花了墙壁难题也并不大，也有便是百叶窗与墙壁中间必定有一定的缝，装好出风口，再刷油漆，能将里边的间隙铺满，那样才可以保证一体化，看上去才可以做到中央空调美观大方，大气的实际效果。
以上介绍了家用中间改造风口尺寸规定和安装标准的內容。
在我们在改造风口的情况下，拥有那样的标准参照后，风口改造工程施工才会更好地执行开展。
中央空调出风口尺寸大小和安装标准中央空调的安装是整个中央空调系统中非常重要的一步，其中中央空调出风口的安装也是主要的一个环节,今天平舆县长河塑业有限公司小编下面就详细的跟大家来说说中央空调出风口尺寸大小和安装标准。
中央空调出风口的尺寸大小与传统的空调不同，中央空调的安装需要与室内装修同步进行，而且室内机隐藏安装在吊顶里，所以中央空调出风口尺寸是没有明确规定的，是要根据房屋的实际情况灵活的变通。
但是一般情况下,中央空调出风口尺寸是,出风为15cm*60-100cm, 回风为26cm*60-100cm，检修口为35cm*35cm, 出风、回风的宽度基本能定，但长度要根据室内机的长度和装修环境来合理设计。
中央空调出风口的安装标准中央空调出风口大小需要灵活变通，那么，中央空调出风口在安装的时候要注意那些呢?下面平舆县长河塑业有限公司小编就来跟大家说说在安装中央空调出风口时的注意事项。
中央空调出风口的安装需要提前进行，即刷最后-遍油漆之前就要安装，这样就算弄花了墙面问题也不大，还有就是百叶与墙面之间必然有一定的缝，装好了出风口，再刷漆，能将里面的缝隙填满，这样才能做到- -体化，看起来才能达到中央空调美观，大方的效果。
另外，总结关于中央空调出风口安装的-一些经验，与大家分享:1、客、餐厅如在同一面，可以将出风口做在另一-面墙的吊顶上，可以同时满足两个使用环境。
2、一般公寓房的书房面积都不大，可以利用进广]处边缘的吊顶设计-一个出风口,较为节省空间。
3、将长条形风口(送、回风口间隔1米以上)“嵌入”吊顶，既舒适又不影响美观，适合层高较高的居室。
4、客、餐厅连成了长方形，考虑到使用时的兼容性，可以分别设计两个出风口。
5、如果不想把吊顶做得太“花哨”，可以直接将风口装在(墙)面里，但一定要考虑到送风的区域性，尽量保证房间的每个角落都能覆盖到。
