中南大学考试试卷13年PLC试卷1

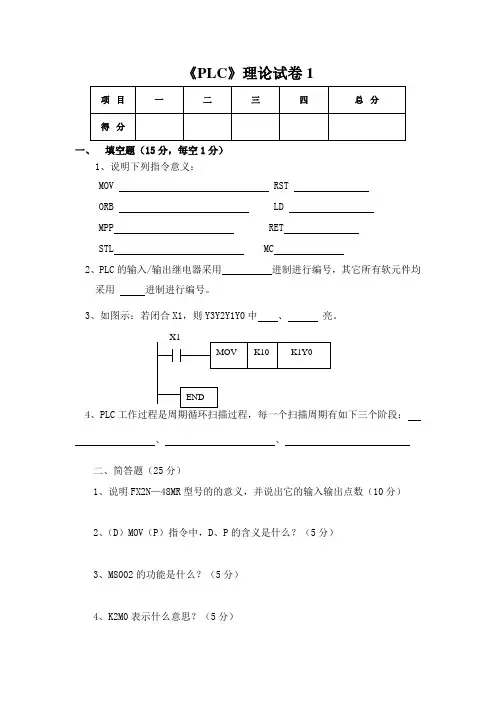

《PLC》理论试卷1一、填空题（15分，每空1分）1、说明下列指令意义：MOV RSTORB LDMPP RETSTL MC2、PLC的输入/输出继电器采用进制进行编号，其它所有软元件均采用进制进行编号。

3、如图示：若闭合X1，则Y3Y2Y1Y0中、亮。

4、PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：、、二、简答题（25分）1、说明FX2N—48MR型号的的意义，并说出它的输入输出点数（10分）2、（D）MOV（P）指令中，D、P的含义是什么？（5分）3、M8002的功能是什么？（5分）4、K2M0表示什么意思？（5分）三、写出下图指令系统。

（每题10分，共30分）1、如图1，写出指令。

2、如图2，写出指令。

3、如图3，写出指令。

X1 T0X4T0X0X2 X3X10X5 X7 X11X6 M3 K100Y2图1图2X0M8002S1 Y1S0 Y0S2X2Y2X1图3四、分析题（10分）分析下列梯形图，如X0合上，Y0经过输出为1，当Y0为输出为1时，X0断开，Y0（能、不能）保持1四、设计题（20分）某小车可以分别在左右两地分别启动，运行碰到限位开关后，停10S再自动往回返，如此往复，直到按下停止按钮，小车停止运行，小车在任何位置均可以通过手动停车。

1、进行I/O分配；2、绘出PLC外部电路接线图；3、设计梯形图程序。

《PLC》理论试卷1答案一、填空题（15分，每空1分）1、说明下列指令意义：MOV 传送指令 RST 复位指令ORB 串联电路块并联指令 LD 取指令MPP 出栈指令 RET 返回指令STL 步进指令 MC 主控指令2、PLC的输入/输出继电器采用二进制进行编号，其它所有软元件均采用十进制进行编号。

3、如图示：若闭合X1，则Y3Y2Y1Y0中 Y1 、 Y3 亮。

4、PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：输入采样阶段、程序执行阶段、输出刷新阶段。

plc考试题及答案PLC考试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 个人电脑C. 可编程逻辑计算机D. 个人逻辑控制器答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序扫描C. 随机扫描D. 并行扫描答案：A3. 下列哪个不是PLC的输入设备：A. 按钮B. 传感器C. 继电器D. 接触器答案：D二、填空题1. PLC的三个基本组成部分包括______、CPU和输出设备。

答案：输入设备2. PLC的编程语言主要有梯形图、______、语句表和结构文本。

答案：指令列表3. PLC的扫描周期包括输入处理、______和输出处理。

答案：程序执行三、简答题1. 简述PLC的工作原理。

答案：PLC的工作原理基于循环扫描。

PLC首先接收输入设备的状态，然后CPU根据输入状态和用户编写的程序进行逻辑运算，最后输出结果到输出设备。

2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用非常广泛，包括但不限于生产线的自动控制、机械设备的监控、过程控制、数据采集与处理等。

四、计算题1. 如果一个PLC的扫描周期为10ms，计算在1分钟内它能完成多少次扫描。

答案：1分钟 = 60,000ms，所以扫描次数 = 60,000ms / 10ms = 6,000次。

五、论述题1. 论述PLC在现代工业自动化中的重要性。

答案：PLC在现代工业自动化中扮演着核心角色。

它们提供了一种可靠、灵活且成本效益高的解决方案，用于实现各种工业过程的自动化控制。

PLC的可编程特性允许它们适应不同的应用需求，提高生产效率，降低人工成本，并增强系统的可维护性。

此外，PLC的高级功能，如网络通信和远程监控，进一步提高了工业过程的透明度和可控性。

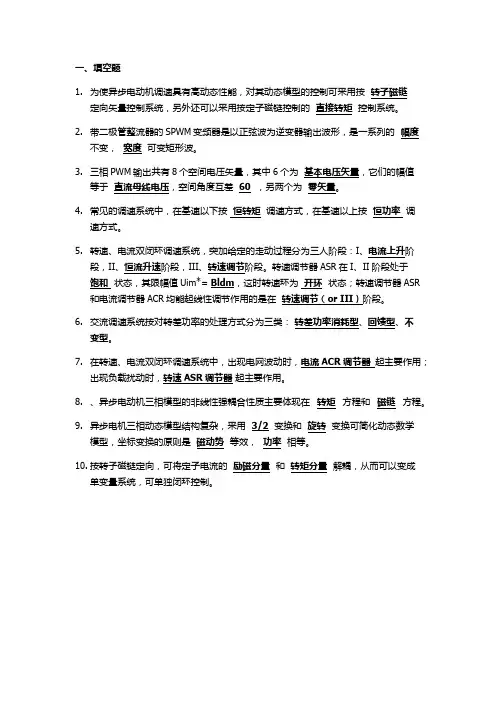

1.为使异步电动机调速具有高动态性能，对其动态模型的控制可采用按转子磁链定向矢量控制系统，另外还可以采用按定子磁链控制的直接转矩控制系统。

2.带二极管整流器的SPWM变频器是以正弦波为逆变器输出波形，是一系列的幅度不变，宽度可变矩形波。

3.三相PWM输出共有8个空间电压矢量，其中6个为基本电压矢量，它们的幅值等于直流母线电压，空间角度互差60，另两个为零矢量。

4.常见的调速系统中，在基速以下按恒转矩调速方式，在基速以上按恒功率调速方式。

5.转速、电流双闭环调速系统，突加给定的走动过程分为三人阶段：I、电流上升阶段，II、恒流升速阶段，III、转速调节阶段。

转速调节器ASR在I、II阶段处于饱和状态，其限幅值Uim*= Bldm，这时转速环为开环状态；转速调节器ASR 和电流调节器ACR均能起线性调节作用的是在转速调节（or III）阶段。

6.交流调速系统按对转差功率的处理方式分为三类：转差功率消耗型、回馈型、不变型。

7.在转速、电流双闭环调速系统中，出现电网波动时，电流ACR调节器起主要作用；出现负载扰动时，转速ASR调节器起主要作用。

8.、异步电动机三相模型的非线性强耦合性质主要体现在转矩方程和磁链方程。

9.异步电机三相动态模型结构复杂，采用3/2变换和旋转变换可简化动态数学模型，坐标变换的原则是磁动势等效，功率相等。

10.按转子磁链定向，可将定子电流的励磁分量和转矩分量解耦，从而可以变成单变量系统，可单独闭环控制。

1.直流电动机反并联晶闸管整流电源供电的可逆调速系统给定为零时，主要停车过程是（ C ）A, 本桥逆变，回馈制动 B, 它桥整流，反接制动C, 它桥逆变，回馈制动 D, 自由停车2.SPWM技术中，载波是频率比期望高得多的（ C ）A, 正弦波 B, 方波 C, 等腰三角波 D, 锯齿波3, 下列不属于异步电动机动态数学模型特点的是（ B ）A, 高阶 B, 低阶 C, 非线性 D, 强耦合4，调速系统的静差率指标应以何时所能达到的数值为准（ C ）A, 平均速度 B, 最高速 C, 最低速 D, 任意速度5，采用比例积分调节器的闭环调速系统一定属于（ A ）A, 无静差调速系统 B, 有静差调速系统 C, 双闭环调速系统 D, 交流调速系统6，异步电动机数学模型的组成不包括（ D ）A, 电压方程 B, 磁链方程 C, 转矩方程 D, 外部扰动7， a=b 配合控制有环流可逆调速系统的主回路中（ D ）A, 既有直流环流又有脉动环流 B, 有直流环流但无脉动环流C, 既无直流环流又无脉动环流 D, 无直流环流但有脉动环流8，下列异步电动机调速方法属于转差功率馈送型的调速系统是（ B ）A, 降电压调速 B, 串级调速 C, 变极调速 D, 变压变频调速9，当理想空载转速n0相同时，闭环系统的静差率Sb与开环下的Sk之比为（ D ） A, 1 B, 0 C, 1+K D, 1 / ( 1 + K ) ( K 为开环放大倍数 )10，双闭环直流调速系统的起动过程中不包括（ D ）A, 转速调节阶段 B, 电流上升阶段 C, 恒流升速阶段 D, 电流下坠阶段1.在交流异步电动机变压调速系统中，怎样解决调速范围小和机械特性软的问题？在交流异步电动机调速系统中，由于电动机的转矩与电压平方成正比，因此最大转矩下降很多，机械特性曲线软，其调速范围较小，使一般笼型电动机难以应用。

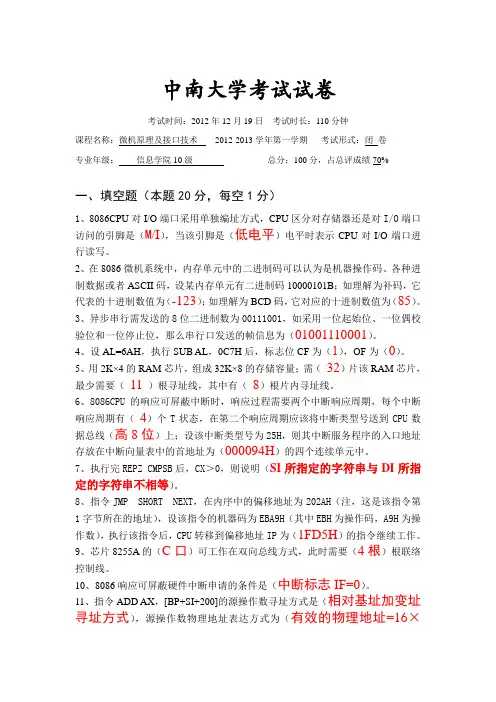

中南大学考试试卷考试时间：2012年12月19日考试时长：110分钟课程名称：微机原理及接口技术2012-2013学年第一学期考试形式：闭卷专业年级：信息学院10级总分：100分，占总评成绩70%一、填空题（本题20分，每空1分）1、8086CPU对I/O端口采用单独编址方式，CPU区分对存储器还是对I/O端口访问的引脚是（M/I），当该引脚是（低电平）电平时表示CPU对I/O端口进行读写。

2、在8086微机系统中，内存单元中的二进制码可以认为是机器操作码、各种进制数据或者ASCII码，设某内存单元有二进制码10000101B；如理解为补码，它代表的十进制数值为（-123）；如理解为BCD码，它对应的十进制数值为（85）。

3、异步串行需发送的8位二进制数为00111001，如采用一位起始位、一位偶校验位和一位停止位，那么串行口发送的帧信息为（010********）。

4、设AL=6AH，执行SUB AL，0C7H后，标志位CF为（1），OF为（0）。

5、用2K×4的RAM芯片，组成32K×8的存储容量；需（32）片该RAM芯片，最少需要（11）根寻址线，其中有（8）根片内寻址线。

6、8086CPU的响应可屏蔽中断时，响应过程需要两个中断响应周期，每个中断响应周期有（4）个T状态，在第二个响应周期应该将中断类型号送到CPU数据总线（高8位）上；设该中断类型号为25H，则其中断服务程序的入口地址存放在中断向量表中的首地址为（000094H）的四个连续单元中。

7、执行完REPZ CMPSB后，CX＞0，则说明（SI所指定的字符串与DI所指定的字符串不相等）。

8、指令JMP SHORT NEXT，在内序中的偏移地址为202AH（注，这是该指令第1字节所在的地址），设该指令的机器码为EBA9H（其中EBH为操作码，A9H为操作数），执行该指令后，CPU转移到偏移地址IP为（1FD5H）的指令继续工作。

大学plc考试试题及答案PLC（可编程逻辑控制器）是一种用于自动化控制的设备，广泛应用于工业领域。

为了帮助大家更好地准备PLC考试，本文将提供一些常见的PLC考试试题及答案。

请注意，本篇文章并非真正的考试试题及答案，仅用于展示PLC考试相关知识。

一、选择题1. PLC的中文全称是什么？a) 可编程控制逻辑b) 可编程设备控制c) 可编程逻辑控制器d) 可编程逻辑计算答案：c) 可编程逻辑控制器2. PLC的主要作用是什么？a) 控制电机运行b) 监测温度变化c) 对输入和输出进行处理d) 计算数学公式答案：c) 对输入和输出进行处理3. 在PLC中，输入信号通常是通过什么方式传递？a) 电流信号b) 电压信号c) 数字信号d) 频率信号答案：c) 数字信号4. PLC的程序通常使用哪种编程语言？a) C++b) Javac) Ladder Diagram（梯形图）d) Python答案：c) Ladder Diagram（梯形图）5. PLC中的输出信号通常控制什么设备？a) 传感器b) 伺服驱动器c) 电机d) 控制面板答案：c) 电机二、简答题1. 简要解释什么是PLC？答案：PLC是可编程逻辑控制器的缩写，是一种用于自动化控制的设备。

它由硬件部分和软件部分组成，具有输入和输出模块、中央处理器、内存等组件。

PLC的主要作用是对输入信号进行处理，并根据预设的程序控制输出信号，以实现对机器或过程的自动化控制。

2. 请简述PLC的程序执行过程。

答案：PLC的程序执行过程通常包括以下几个步骤：a) 输入扫描：扫描所有输入信号，将其状态读入PLC的内存。

b) 程序执行：根据预设的程序，通过逻辑运算、判断等步骤处理输入信号，生成对应的输出信号。

c) 输出刷新：将处理后的输出信号刷新到输出模块中，控制对应的设备运行。

d) 周期性循环：不断循环执行上述步骤，以保持对设备的持续控制。

三、计算题1. 假设PLC的输入信号有三个开关量输入（I0, I1, I2），输出信号有两个继电器输出（Q0, Q1）。

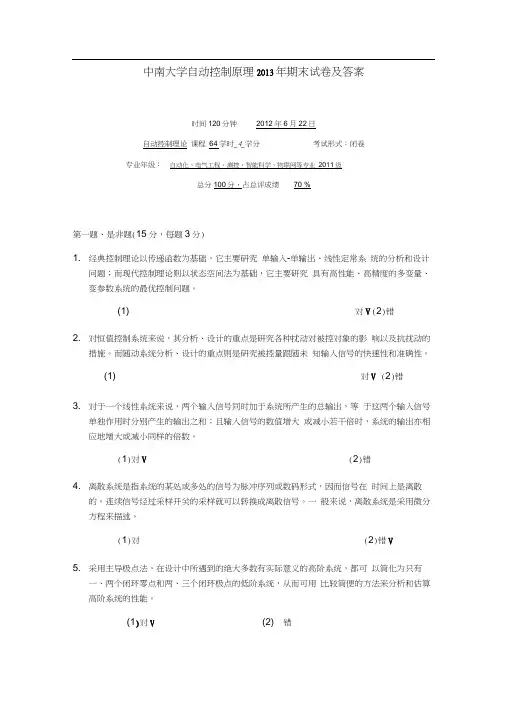

中南大学自动控制原理2013年期末试卷及答案时间120分钟2012年6月22日自动控制理论课程64学时_4_学分考试形式：闭卷专业年级：自动化、电气工程、测控、智能科学、物联网等专业2011级总分100分，占总评成绩70 %第一题、是非题(15分，每题3分)1. 经典控制理论以传递函数为基础，它主要研究单输入-单输出、线性定常系统的分析和设计问题；而现代控制理论则以状态空间法为基础，它主要研究具有高性能、高精度的多变量、变参数系统的最优控制问题。

(1) 对V (2)错2. 对恒值控制系统来说，其分析、设计的重点是研究各种扰动对被控对象的影响以及抗扰动的措施。

而随动系统分析、设计的重点则是研究被控量跟随未知输入信号的快速性和准确性。

(1) 对V (2)错3. 对于一个线性系统来说，两个输入信号同时加于系统所产生的总输出，等于这两个输入信号单独作用时分别产生的输出之和；且输入信号的数值增大或减小若干倍时，系统的输出亦相应地增大或减小同样的倍数。

(1)对V (2)错4. 离散系统是指系统的某处或多处的信号为脉冲序列或数码形式，因而信号在时间上是离散的。

连续信号经过采样开关的采样就可以转换成离散信号。

一般来说，离散系统是采用微分方程来描述。

(1)对(2)错V5. 采用主导极点法，在设计中所遇到的绝大多数有实际意义的高阶系统，都可以简化为只有一、两个闭环零点和两、三个闭环极点的低阶系统，从而可用比较简便的方法来分析和估算高阶系统的性能。

(2) 错(1)对V第二题(15分)、系统结构如第二题图所示，试用结构图化简的方法或梅逊增益公式求取系统的闭环传递函数C(s)/R(s)第二题图【解】(1)采用结构图化简的方法:C(s) 123 4R(s) 1 G 3G 4G 5 G 2G 3G 6 G 1G 2G 3G 4G 7(2) 采用梅逊增益公式：R (s) +—条前向通道：P-i G1G2G3G4三个回路：l l(s) G2G3G6, 12(S)G3G4G5」3(S)G1G2G3G4G7无互不接触回路；1 l1(s) l2(s) l3(s) 1 G2G3G6 G3G4G5 G1G2G3G4G7所有回路均与前向通道相接触，因此1 1泪C(s) P 1 G1G2G3G4得：R(s) 1 G2G3G6 G3G4G5 G1G2G3G4G7第三题(15分)、设单位反馈系统的开环传递函数为：2G(s) ns(s 2 n)已知系统在单位阶跃作用下的误差响应为e(t) 2e 2t e 4t，试求系统的阻尼比自然频率n和在单位斜坡输入作用下的稳态误差。

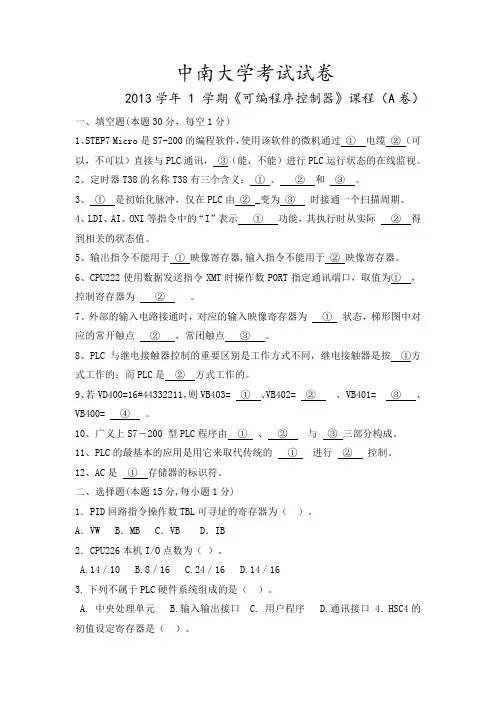

中南大学考试试卷2013学年 1 学期《可编程序控制器》课程（A卷）一、填空题(本题30分，每空1分）1、STEP7 Micro是S7-200的编程软件，使用该软件的微机通过①电缆②（可以，不可以）直接与PLC通讯，③（能，不能）进行PLC运行状态的在线监视。

2、定时器T38的名称T38有三个含义：①、②和③。

3、①是初始化脉冲，仅在PLC由② _变为③时接通一个扫描周期。

4、LDI、AI、ONI等指令中的“I”表示①功能，其执行时从实际②得到相关的状态值。

5、输出指令不能用于①映像寄存器,输入指令不能用于②映像寄存器。

6、CPU222使用数据发送指令XMT时操作数PORT指定通讯端口，取值为①，控制寄存器为②。

7、外部的输入电路接通时，对应的输入映像寄存器为①状态，梯形图中对应的常开触点②，常闭触点③。

8、PLC与继电接触器控制的重要区别是工作方式不同，继电接触器是按①方式工作的；而PLC是②方式工作的。

9、若VD400=16#44332211，则VB403= ①、VB402= ②、 VB401= ③、VB400= ④。

10、广义上S7－200 型PLC程序由①、②与③三部分构成。

11、PLC的最基本的应用是用它来取代传统的①进行②控制。

12、AC是①存储器的标识符。

二、选择题(本题15分,每小题1分)1．PID回路指令操作数TBL可寻址的寄存器为（）。

A．VW B．MB C．VB D．IB2．CPU226本机I/O点数为（）。

A.14／10B.8／16C.24／16D.14／163.下列不属于PLC硬件系统组成的是（）。

A. 中央处理单元B.输入输出接口C. 用户程序D.通讯接口 4．HSC4的初值设定寄存器是（）。

A.SMD38B.SMD148C.SMD58D.SMD1385. PLC的工作方式是( )A.等待工作方式B. 循环扫描工作方式C.扫描工作方式D. 中断工作方式6.下列中断事件号中不属于CPU224的是（）。

大学plc考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的输入设备包括：A. 按钮B. 继电器C. 传感器D. 所有以上选项答案：D3. PLC的输出设备不包括：A. 指示灯B. 电机C. 显示器D. 继电器答案：C4. PLC编程语言中，梯形图属于：A. 顺序功能图B. 功能块图C. 梯形图D. 结构化文本答案：C5. 下列哪个不是PLC的典型应用领域？A. 自动化生产线B. 交通信号控制C. 个人电脑D. 工业机器人答案：C6. PLC的扫描周期是指：A. PLC从输入到输出的整个处理时间B. PLC执行一个程序循环的时间C. PLC的电源周期D. PLC的维护周期答案：B7. PLC的I/O模块不包括：A. 数字输入模块B. 数字输出模块C. 模拟输入模块D. 电源模块答案：D8. PLC的编程软件通常不提供：A. 编程功能B. 调试功能C. 模拟运行功能D. 打印功能答案：D9. PLC的存储器包括：A. ROMB. RAMC. EPROMD. 所有以上选项答案：D10. PLC的故障诊断通常不包括：A. 硬件故障诊断B. 软件故障诊断C. 电源故障诊断D. 人为操作故障诊断答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出地址通常由_______和_______组成。

答案：数字，字母2. 在PLC的梯形图中，常闭触点用_______表示，常开触点用_______表示。

答案：圈，线3. PLC的编程语言中，_______用于描述程序的执行顺序。

答案：顺序功能图4. PLC的扫描周期包括_______和_______两个阶段。

答案：输入扫描，输出刷新5. PLC的输出模块通常包括_______和_______。

答案：晶体管输出，继电器输出6. PLC的编程环境通常包括_______和_______。

plc考试试题及答案PLC考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 程序逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 过程逻辑控制器答案：A2. PLC系统中，用于存储用户编写的程序的存储器是（）。

A. RAMB. EPROMC. SRAMD. DRAM答案：B3. 在PLC的编程语言中，梯形图属于（）。

A. 顺序功能图B. 指令列表C. 图形编程语言D. 文本编程语言答案：C4. PLC的扫描周期包括（）。

A. 输入采样、程序执行、输出更新B. 输入采样、程序编译、输出更新C. 程序编译、程序执行、输出更新D. 输入采样、程序执行、程序编译答案：A5. PLC中，辅助继电器的作用是（）。

A. 存储中间结果B. 存储最终结果C. 作为输入设备D. 作为输出设备答案：A6. 在PLC的程序中，JMP指令通常用于（）。

A. 跳转至程序的开始B. 跳转至程序的结束C. 无条件跳转至指定地址D. 条件跳转至指定地址答案：C7. PLC的输入接口通常连接的是（）类型的设备。

A. 模拟B. 数字C. 通信D. 存储答案：B8. 在PLC的程序中，定时器的预设值通常存放在（）。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器预设值寄存器答案：D9. PLC的输出接口通常连接的是（）类型的设备。

A. 模拟B. 数字C. 通信D. 存储答案：B10. PLC在执行程序时，（）是不允许被修改的。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 保持继电器答案：A二、填空题（每题2分，共20分）11. PLC的英文全称是________，它是一种专门为工业环境设计的________控制设备。

答案：Programmable Logic Controller；数字电子12. PLC的工作原理基于________原理，通过________来实现对工业设备的控制。

plc理论考试题及答案PLC理论考试题及答案一、选择题1. PLC的全称是什么？- A. 功率控制逻辑- B. 程序逻辑控制器- C. 个人逻辑控制器- D. 电源控制逻辑答案：B2. PLC系统中，扫描周期包括哪些部分？- A. 输入采样、程序执行、输出刷新- B. 输入采样、程序编写、输出刷新- C. 输入采样、程序执行、输出等待- D. 输入采样、程序编写、输出等待答案：A3. 在PLC的梯形图中，常开接点表示为？- A. 一个没有斜线的矩形- B. 一个带有斜线的矩形- C. 一个圆圈- D. 一个带有曲线的矩形答案：B4. PLC的工作原理是基于什么？- A. 顺序控制- B. 随机控制- C. 循环扫描- D. 事件驱动答案：C5. 下列哪个不是PLC的特点？- A. 可靠性高- B. 易于编程- C. 体积庞大- D. 安装方便答案：C二、填空题1. PLC的编程语言通常包括梯形图、指令列表、_______、结构化文本和高级语言。

答案：功能块图2. 在PLC控制系统中，_______是用来存储系统配置和程序的设备。

答案：存储卡3. PLC的输入接口电路通常包括_______电路和_______电路。

答案：直流输入；交流输入4. PLC的输出接口电路通常分为_______输出和_______输出。

答案：晶体管；继电器5. PLC的内部元件包括累加器、寄存器和_______。

答案：数据寄存器三、简答题1. 简述PLC与继电器控制系统相比有哪些优点？PLC与继电器控制系统相比具有以下优点：- 编程灵活性高，易于修改控制方案。

- 抗干扰能力强，适用于各种工业环境。

- 系统集成度高，可以减少硬件的使用，节省空间。

- 维护方便，诊断功能强大，便于故障查找。

- 可靠性高，使用寿命长，减少维护成本。

2. PLC控制系统的设计步骤是什么？PLC控制系统的设计步骤通常包括：- 明确控制要求，进行系统分析。

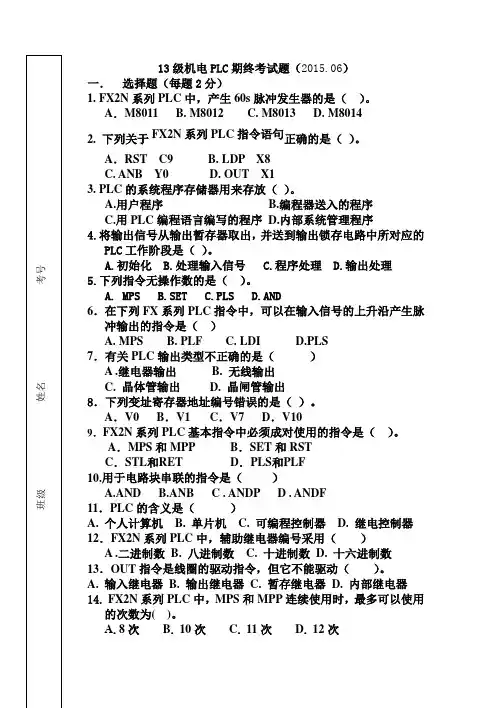

一．选择题（每题2分）1. FX2N系列PLC中，产生60s脉冲发生器的是（）。

A．M8011 B. M8012 C. M8013 D. M80142. 下列关于FX2N系列PLC指令语句正确的是（）。

A．RST C9 B. LDP X8C. ANB Y0D. OUT X13. PLC的系统程序存储器用来存放（）。

A.用户程序B.编程器送入的程序C.用PLC编程语言编写的程序D.内部系统管理程序4.将输出信号从输出暂存器取出，并送到输出锁存电路中所对应的PLC工作阶段是（）。

A.初始化B.处理输入信号C.程序处理D.输出处理5.下列指令无操作数的是（）。

A. MPSB.SETC.PLSD.AND6．在下列FX系列PLC指令中，可以在输入信号的上升沿产生脉冲输出的指令是（）A. MPSB. PLFC. LDID.PLS7．有关PLC输出类型不正确的是（）A .继电器输出 B. 无线输出C. 晶体管输出D. 晶闸管输出8．下列变址寄存器地址编号错误的是（）。

A．V0B．V1 C．V7D．V109．FX2N系列PLC基本指令中必须成对使用的指令是（）。

A．MPS和MPP B．SET和RSTC．STL和RET D．PLS和PLF10.用于电路块串联的指令是（）A.ANDB.ANB C . ANDP D . ANDF11．PLC的含义是（）A. 个人计算机B. 单片机C. 可编程控制器D. 继电控制器12．FX2N系列PLC中，辅助继电器编号采用（）A .二进制数B. 八进制数 C. 十进制数D. 十六进制数13．OUT指令是线圈的驱动指令，但它不能驱动（）。

A. 输入继电器B. 输出继电器C. 暂存继电器D. 内部继电器14. FX2N系列PLC中，MPS和MPP连续使用时，最多可以使用的次数为( )。

А.8次B. 10次C. 11次D. 12次15.在PLC编程时，一个电路块的块首可以使用的指令为（）A. ANDB. ANBC. ORBD. LDI16.在PLC指令系统中，并联一个动断触点采用的指令是（）。

一、填空题1.PLC的存储器分两大部分，是一系统存储器与用户存储器。

2.高速计数器HC的寻址格式是一HSCn 。

3.S7-200型PLC的定时器包括接通延时定时器TON、有记忆接通延时定时器TONR 、断开延时定时器TOF 三种类型。

4.S7-200系列PLC的Q0.0与 Q0.1两个输出端子.除正:常使用外,还可利用PLC的高速输出功能产生PTO与PWM输出。

5.定时器预设值PT最大值一32767 。

6.在PLC运行的第一个扫描周期为ON的特殊存储器位是一SM0.1 。

7.CPU224系列PLC共有0 个高速计数器，其中只有1种工作模式的是一HSC5 °8.定时器的两个变量是一当前值和预设值。

9.PLC中输入接口电路的类型有和直流两种。

10.PLC的输入模块一般使川光电耦合电路来隔离内部电路和外部电路。

11.具有自己的CPU和系统的模块称为CPU模块°12.EM231模拟量输入模块的输入类型为字/w 。

13.PLC的输出接口类型有继电器输出型、晶体管输出型与晶闸管输出型。

14.S7-200型PLC的指令系统有梯形图、语句表、功能块图三种形式。

15.EM231模拟量输入模块最多可连接4 个模拟量输入信号。

16.PLC的运算和控制中心是CPU °17.S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为自由口通信模式。

18.如果系统负载变化频繁，则最好选用品闸管PLCo计数器有三种类型增计数器CTU 、增减计数器CTUD 、减计数器CTD 三种类型。

20.PLC的最某木的应用是用它来取代传统的继电器进行逻辑控制。

21.对于系统输出的变化不是很频繁，建议优先选用继电揣型输出模块。

22.S7-200型PLC编译程序时，如显示错误信息为：0 ERR,则表示有。

个错误发生。

23.周期为1S时钟脉冲的特殊存储器位坦SM0.5 。

24.接通延时定时器TON的输入（IN）电路接通时TON开始定时，汽前值达到设定值时其定时器位为ON25.中断程序标号指令的语句表指令的格式INT, n,其中n指的是中断服务程序号。

plc考试试题及答案PLC考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. Programmable Logic ControllerB. Personal Learning CenterC. Power Line CommunicationD. Public Limited Company2. 在PLC的编程语言中，梯形图（Ladder Diagram）主要用于（）。

A. 顺序控制B. 过程控制C. 数据处理D. 运动控制3. PLC系统中，输入/输出模块的作用是（）。

A. 存储程序B. 执行逻辑运算C. 连接外部传感器和执行器D. 供电电源4. 下列哪项不是PLC的特点（）。

A. 可靠性高B. 编程灵活C. 体积庞大D. 易于维护5. PLC的扫描周期包括（）。

A. 输入采样、程序执行、输出更新B. 输入采样、内部处理、输出更新C. 程序编写、程序执行、程序存储D. 输入处理、内部计算、输出显示6. 在PLC的程序中，辅助继电器（Auxiliary Relay）通常用于（）。

A. 存储中间结果B. 存储最终输出C. 作为电源使用D. 作为传感器使用7. PLC的存储器可以分为哪几类（）。

A. RAM和ROMB. EPROM和EEPROMC. SRAM和DRAMD. 闪存和硬盘8. 下列哪个不是PLC在工业自动化中的应用（）。

A. 自动化生产线控制B. 机器人控制C. 个人电脑操作系统D. 电机启动与停止控制9. PLC的输出接口通常连接的设备是（）。

A. 传感器B. 显示器C. 执行器D. 电源10. 在PLC的梯形图中，两个常开接点（NO）串联表示的是（）。

A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑二、填空题（每题2分，共20分）11. PLC的英文全称是________，中文全称是________。

12. PLC的五个基本组成部分包括电源模块、CPU模块、________、________和________。

职业技能鉴定国家题库维修电工高级操作技能考核试卷考件编号：注意事项一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。

二、请根据试题考核要求，完成考试内容。

三、请服从考评人员指挥，保证考核安全顺利进行。

试题1、PLC控制电机自动正反转的设计、安装与调试考试时间：150分钟考核方式：实操十笔试本题分值：40分具体考核要点：PLC控制电机自动正反转的设计、安装与调试(1)任务：当按下起动按钮，KM1线圈通电，电机正转；经过5s延时，KM1线圈断电，同时KM2线圈通电，电动机反转；再经过3s延时，KM2线圈断电，KM1战圈通电。

这样反复10次后电机停止运行。

(2)要求a)工作方式设置为自动循环。

b)有必要的电气保护和联锁。

笔试部分：(1)正确识读给定的电路圈；写出下列图形文字符号的名称。

QS( )；FU1( )；KM1( ).(2)正确使用工具，简述剥线钳使用注意事项。

答：(3)正确使用仪表，简述指针式万用表测二极管的方法。

答：(4)安全文明生产，回答何为安全电压?答：操作部分：(5)电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC控制I／O口(输入／输出)接线图。

(6)安装与接线：按照电气安装规范①将熔断器、接触器、继电器、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。

②按PLC控制I/O口(输入／输出)接线图在配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要垂直进入线槽，导线要有端子标号，引出端要用接线端头。

(7)正确地将所编程序输入PLC，按照被控设备的动作要求进行模拟操作调试，达到设计要求。

(8)通电试验：通电前正确使用电工工具及万用表，进行仔细检查。

笔答部分答题纸1、PLC接线图2、PLC梯形图试题1、用PLC控制抢答器的设计、装接与调试考核要求：（1）电路设计：根据任务，设计主电路电路图，列出PLC控制I/O口（输入/输出）元件地址分配表，根据加工工艺，设计梯形图及PLC控制I/O口（输入/输出）接线图，根据梯形图，列出指令表。
