开关电源的主要组成部分详解

开关电源工作原理超详细解析开关电源（Switching Power Supply）是一种先将输入交流电转换为直流电，再通过变换器和开关元件进行调制和控制，最终输出所需电压和电流的电源装置。

它可以高效地进行能量转换，减少功耗，适用于各种电子设备。

下面将详细解析开关电源的工作原理。

1.开关电源的基本组成开关电源由输入滤波器、整流器、脉宽调制器、变压器、输出滤波器和反馈电路组成。

-输入滤波器：用于滤除输入电源中的干扰信号，并平滑输送到整流器。

-整流器：将交流电转换为直流电，常用的整流方式有全波整流和半波整流。

-脉宽调制器：根据反馈信号调整开关管的导通时间，控制开关元件的开关频率和占空比。

-变压器：将输入电压转换为所需的输出电压，并通过与脉宽调制器协调工作来控制输出电压的稳定性。

-输出滤波器：用于平滑输出电压，减少纹波幅度，并滤波输出电流。

-反馈电路：通过采样输出电压并与目标电压进行比较，产生反馈信号控制脉宽调制器的输出。

2.工作原理-输入滤波：交流电经过输入滤波器后，去除干扰信号，并保持电压稳定。

输入滤波器通常由电容和电感组成，它们通过电压和电流的交替变化，将输入电源趋于稳定。

-变压：通过变压器将输入电压进行转换，以获得需要的输出电压。

变压器一般由磁性材料、绕线、磁心等组成，通过众多的绕线匝数比实现输入电压于输出电压的变化。

-输出滤波：经过变压器的输出信号包含较多的纹波幅度，通过输出滤波器将纹波幅度减小到可以忽略不计的程度。

输出滤波器通常包括电感和电容，通过滤除高频杂波和平滑输出电流。

3.脉宽调制脉宽调制器是开关电源中至关重要的一个部件，负责控制开关元件（如晶体管或MOSFET）的开关频率和占空比，以调节输出电压的稳定性。

- 控制开关频率：脉宽调制器根据输出电压的需求，采用不同的控制方式，例如固定频率PWM（Pulse-Width Modulation）、可变频率PWM和电流模式控制。

通过调整开关频率，可以实现对输出电压的精确控制。

开关电源工作原理详解析开关电源是一种常见的电源供应器件，具有高效率、稳定性和可靠性等优点。

本文将详细解析开关电源的工作原理，包括其基本构成、工作过程以及相关应用。

一、基本构成开关电源主要由输入端、输出端、开关管、变压器、整流电路、滤波电路和稳压电路等组成。

输入端：负责接收交流电源输入，并通过变压器进行电压变换。

输入滤波电路：用于滤除交流电源输入时的干扰信号，保证后续电路正常工作。

整流电路：将输入的交流电转换为直流电，一般采用整流桥或者整流二极管进行整流。

滤波电路：通过滤波电容和滤波电感对整流电路输出的脉动电流进行滤波，使其变为更为纯净的直流电。

开关管：起到开关的作用，通过开关管的导通和关断，将高频信号传送到变压器。

变压器：将输入的电压进行变换，可以降压或升压，以满足输出端的要求。

稳压电路：控制输出电压的稳定性，通过反馈电路控制开关管的导通和关断，保持输出电压恒定。

二、工作过程1. 导通状态：开关管导通，电流从输入端经过变压器进入输出端。

在导通状态下，开关管内部电阻很小，电流能够顺利通过。

通过变压器的转换作用，电压可以降低或升高，然后通过整流电路和滤波电路处理，输出为直流电。

2. 关断状态：开关管关断，电流中断。

在关断状态下，开关管内部电阻很大，电流无法通过。

由于开关管的关断，变压器产生磁场的能量无处释放，因此会产生反向电压，反向电压的存在使得电流继续流动，这一能量会被储存在电感中。

通过不断交替地在导通状态和关断状态之间进行切换，开关电源可以实现高效率的电能转换，进而向输出端提供稳定的直流电。

三、应用领域开关电源由于其高效性和可靠性，广泛应用于各个领域。

以下是一些常见的应用：1. 电子产品领域：如电脑、手机、电视等消费电子产品，它们都需要稳定的直流电供应。

2. 工业自动化：在工业生产中，很多设备需要稳定可靠的电源，开关电源可以满足这些需求。

3. 通信设备：无论是固定电话、移动通信基站还是网络交换设备，都需要开关电源来提供稳定的电能。

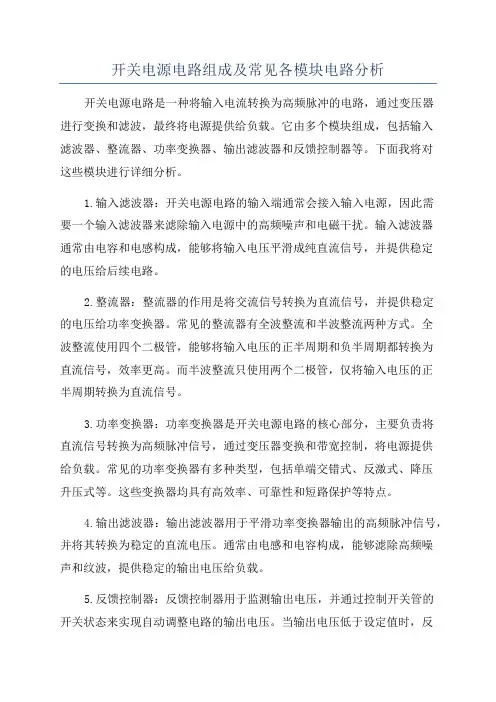

开关电源电路组成及常见各模块电路分析开关电源电路是一种将输入电流转换为高频脉冲的电路，通过变压器进行变换和滤波，最终将电源提供给负载。

它由多个模块组成，包括输入滤波器、整流器、功率变换器、输出滤波器和反馈控制器等。

下面我将对这些模块进行详细分析。

1.输入滤波器：开关电源电路的输入端通常会接入输入电源，因此需要一个输入滤波器来滤除输入电源中的高频噪声和电磁干扰。

输入滤波器通常由电容和电感构成，能够将输入电压平滑成纯直流信号，并提供稳定的电压给后续电路。

2.整流器：整流器的作用是将交流信号转换为直流信号，并提供稳定的电压给功率变换器。

常见的整流器有全波整流和半波整流两种方式。

全波整流使用四个二极管，能够将输入电压的正半周期和负半周期都转换为直流信号，效率更高。

而半波整流只使用两个二极管，仅将输入电压的正半周期转换为直流信号。

3.功率变换器：功率变换器是开关电源电路的核心部分，主要负责将直流信号转换为高频脉冲信号，通过变压器变换和带宽控制，将电源提供给负载。

常见的功率变换器有多种类型，包括单端交错式、反激式、降压升压式等。

这些变换器均具有高效率、可靠性和短路保护等特点。

4.输出滤波器：输出滤波器用于平滑功率变换器输出的高频脉冲信号，并将其转换为稳定的直流电压。

通常由电感和电容构成，能够滤除高频噪声和纹波，提供稳定的输出电压给负载。

5.反馈控制器：反馈控制器用于监测输出电压，并通过控制开关管的开关状态来实现自动调整电路的输出电压。

当输出电压低于设定值时，反馈控制器会调整开关管的开关状态，使电路输出电压回到设定值。

常见的控制方式有PID控制、PWM控制等。

以上是开关电源电路的常见模块。

这些模块通过相互协作，能够将输入电源转换为稳定的高频输出电压，并提供给负载。

开关电源电路具有高效率、小体积、轻量化等优点，在电子设备中得到广泛应用。

开关电源工作原理详解
开关电源工作原理是将交流电转换为直流电的一种电源工作方式。

开
关电源主要由变压器、整流电路、滤波电路、开关管和控制电路组成。

1.变压器：变压器是开关电源的核心部件，它将输入的交流电转化为
需要的电压。

变压器通过磁耦合的方式实现电压转换，分别将输入电压降
压和升压得到需要的电压。

2.整流电路：整流电路的作用是将变压器输出的交流电转换为直流电。

常见的整流电路有单相桥式整流和三相桥式整流。

3.滤波电路：滤波电路主要是用来削弱整流电路产生的脉冲波，使得
输出电压更加平稳。

4.开关管：开关管是控制开关电源工作的关键部件。

通常有MOSFET 管、IGBT管等，用来实现DC-DC变换。

5.控制电路：控制电路主要是用来控制开关管的通断，以及控制输出
电压等参数。

通常采用基于集成电路的控制电路，如TL494、UC3842等。

开关电源工作原理是通过高频开关管的开关操作来实现DC-DC变换，
将输入电压转换为需要的电压和电流。

开关电源具有高效、轻便、稳定性
好等优点，广泛应用于计算机设备、通讯设备、工业设备等领域。
