电工学18章 题库直流稳压电源+答案

第18章直流稳压电源一、练习与思考详解18.1.1 在图18-1所示的单相桥式整流电路中，如果（1）D3接反，（2）因过电压D3被击穿短路，（3）D3断开，试分别说明上述三种情况下其后果如何?（4）若将四个二极管都反接，又将如何?图18-1解：如图18-1所示：（1）D3接反：①电源的正半周，因D3接反而不通。

②电源的负半周，D3和D4将电源短路，后果是烧毁这两只二极管，电源也有被烧的可能。

（2）D3短路：①电源的正半周，电路可进行半波整流。

②电源的负半周，D3和D4将电源短路，后果是D4被烧毁，电源也有被烧的可能。

（3）D3断路：①电源的正半周，电路不通。

②电源的负半周，电路可进行半波整流。

（4）四个二极管都接反：①电源的正半周，D4和D2导通，电路可进行半波整流。

②电源的负半周，D3和D1导通，电路可进行半波整流。

总之，若四个二极管都接反整流电路同样可以工作，只是整流电流的方向发生改变，整流电压u O的方向也改变了，方向相反。

18.1.2 如果要求某一单相桥式整流电路的输出直流电压U O为36V，直流电流I O为1.5A，试选用合适的二极管。

解：此题关键在于理解输出直流电压U O和变压器二次侧电压U2之间的关系。

根据U O＝0.9U2，可得又因可选用2CZ55C型二极管，其U DRM＝100V，I D＝1A。

二、习题详解A选择题18.1.1 在教材图18-1的单相半波整流电路中，u＝141sinωtV，整流电压平均值U O为（）。

（1）63.45V（2）45V（3）90V图18-1【答案】2【解析】u＝141sinωtV的有效值为U＝100V，所以整流电压平均值U O为U O＝0.45U ＝45V18.1.2 在教材图18-2的单相桥式整流电路中，u＝141sinωtV，若有一个二极管断开，整流电压平均值U O为（）。

（1）63.45V（2）45V（3）90V图18-2【答案】2【解析】若有一个二极管断开，则此电路为半波整流电路。

《直流稳压电源》试题时间：60分钟总分：分班级：班命题人：一、判断题1. 直流稳压电源是一种将正弦信号转换为直流信号的波形变换电路。

（错误）2. 直流稳压电源的功能就是将交流电压变成稳定的直流电压。

（正确）3. 常用小功率直流稳压电源系统由电源变压器、整流、滤波电路组成。

（错误）4. 直流稳压电源中整流电路的作用是将正弦交流电变为脉动的直流电。

（正确）5. 降压电路是由降压变压器组成，它把高压交流电变为低压交流电。

（正确）6. 滤波电路的功能是将整流后的脉动直流中的谐波分量滤掉，使波形变平滑。

（正确）7. 目前，单相整流电路中广泛使用的是单相半波整流电路。

（错误）8. 当输入电压ui和负载电流IL变化时，稳压电路的输出电压是绝对不变的。

（错误）9. 桥式整流和单相半波整流电路相比，在变压器副边电压相同的条件下，桥式整流电路的输出电压平均值高了一倍。

（正确）10. 单相半波整流的缺点是只利用了电源的半个周期，同时整流电压的脉动较大。

为了克服这些缺点一般采用桥式整流电路。

（正确）11. 单相半波整流电路中二极管在交流电压的半个周期内导通，单相全波整流电路中每只二极管在交流电压的整个周期内都导通。

（错误）12. 电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

（正确）13. 在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。

（错误）14. 稳压电源的分类方法繁多，按输出电源的类型分有直流稳压电源和交流稳压电源。

（正确）15. 稳压电源按调整元件与负载连接方式分有串联稳压电源和并联稳压电源。

（正确）16. 一般情况下，开关型稳压电路比线性稳压电路效率高。

（正确）17. 线性电源分为简单稳压电路、并联稳压电路、串联稳压电路和集成化稳压电路。

（正确）18. 带有放大环节的串联型直流稳压电源，由采样电路、基准电压、比较放大和调整元件四个环节组成，用以提高稳压性能。

（正确）19. 集成稳压器又叫集成稳压电路，将不稳定的直流电压转换成稳定的直流电压的集成电路，用分立元件组成的稳压电源，具有输出功率大，适应性较广的优点。

第4章 稳压电源一、是非题 (注:请在每小题后[ ]内用"√"表示对,用"×"表示错)1.直流电源是一种将正弦信号转换为直流信号的波形变换电路。

（ ）2.直流电源是一种能量转换电路，它将交流能量转换为直流能量。

（ ）3.在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。

（ ） 因此，它们的整流管的平均电流比值为2:1。

（ ）4.若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。

（ ）5.当输入电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。

（ ）6.一般情况下，开关型稳压电路比线性稳压电路效率高。

（ ）7.整流电路可将正弦电压变为脉动的直流电压。

（ ）8.电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

（ ）9.在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。

（ ） 10对于理想的稳压电路，△U O /△U I ＝0，R o ＝0。

（ ）11线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。

（ ） 12因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡。

（ ） 13在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流； （ ） 而且，其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。

（ ）二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)1.在单相桥式整流滤波电路中，已知变压器副边电压有效值U 2为10V ，23T C R L （T 为电网电压的周期）。

测得输出电压平均值U O （A V ）可能的数值为 A.14V B.12V C.9V D.4.5V选择合适答案填入空内。

电工学（吉培荣著）课后答案下载电工学（吉培荣著）课后答案下载本书是普通高等教育“十一五”国家级规划教材。

本书是根据当前教学改革形势，在第六版的基础上作了精选、改写、调整、补充而修订编写的。

全书分上、下两册出版。

上册是电工技术部分;下册是电子技术部分。

各章均附有习题。

另编有配套立体化教材(见第七版序言)。

本书可作为高等学校工科非电类专业上述两门课程的教材，也可供社会读者阅读。

本书(第七版)由哈尔滨工程大学张保郁教授审阅。

本书第三版于1987年获全国优秀教材奖，第四版于1997年获国家级教学成果二等奖和国家级科学技术进步三等奖，第五版于获全国普通高等学校优秀教材二等奖，第六版于获国家级教学成果二等奖，并于获第七届全国高校出版社优秀畅销书一等奖，此外还被评为“高等教育百门精品课程教材建设计划”精品项目。

电工学（吉培荣著）：内容简介第1章电路的基本概念与基本定律1.1电路的作用与组成部分1.2电路模型1.3电压和电流的参考方向1.4欧姆定律1.5电源有载工作、开路与短路1.5.1电源有载工作1.5.2电源开路1.5.3电源短路1.6基尔霍夫定律1.6.1基尔霍夫电流定律1.6.2基尔霍夫电压定律1.7电路中电位的概念及计算习题第2章电路的分析方法2.1电阻串并联连接的等效变换2.1.1电阻的串联2.1.2电阻的并联2.2电阻星形联结与三角形联结的等效变换 2.3电源的两种模型及其等效变换2.3.1电压源模型2.3.2电流源模型2.3.3电源两种模型之间的等效变换2.4支路电流法2.5结点电压法2.6叠加定理2.7戴维宁定理与诺顿定理2.7.1戴维宁定理2.7.2诺顿定理2.8受控电源电路的分析2.9非线性电阻电路的分析习题第3章电路的暂态分析第4章正弦交流电路第5章三相电路第6章磁路与铁心线圈电路第7章交流电动机第8章直流电动机第9章控制电机第10章继电接触器控制系统第11章可编程控制器及其应用第12章工业企业供电与安全用电第13章电工测量附录部分习题答案中英文名词对照参考文献第14章半导体器件14.1半导体的导电特性14.1.1本征半导体14.1.2N型半导体和P型半导体 14.2PN结及其单向导电性14.3二极管14.3.1基本结构14.3.2伏安特性14.3.3主要参数14.4稳压二极管14.5双极型晶体管14.5.1基本结构14.5.2电流分配和放大原理14.5.3特性曲线14.5.4主要参数14.6光电器件14.6.1发光二极管14.6.2光电二极管14.6.3光电晶体管习题第15章基本放大电路15.1共发射极放大电路的组成15.2放大电路的`静态分析15.2.1用放大电路的直流通路确定静态值 15.2.2用图解法确定静态值15.3放大电路的动态分析15.3.1微变等效电路法15.3.2图解法15.4静态工作点的稳定15.5放大电路的频率特性15.6射极输出器15.6.1静态分析15.6.2动态分析15.7差分放大电路15.7.1静态分析15.7.2动态分析15.7.3共模抑制比15.8互补对称功率放大电路15.8.1对功率放大电路的基本要求15.8.2互补对称放大电路15.8.3集成功率放大电路15.9场效晶体管及其放大电路15.9.1绝缘栅场效晶体管15.9.2场效晶体管放大电路习题第16章集成运算放大器16.1集成运算放大器的简单介绍16.1.1集成运算放大器的特点16.1.2电路的简单说明16.1.3主要参数16.1.4理想运算放大器及其分析依据 16.2运算放大器在信号运算方面的应用 16.2.1比例运算16.2.2加法运算16.2.3减法运算16.2.4积分运算16.2.5微分运算16.3运算放大器在信号处理方面的应用 16.3.1有源滤波器16.3.2采样保持电路16.3.3电压比较器16.4运算放大器在波形产生方面的应用 16.4.1矩形波发生器16.4.2三角波发生器……第17章电子电路中的反馈第18章直流稳压电源第19章电力电子技术第20章门电路和组合逻辑电路第21章触发器和时序逻辑电路第22章存储器和可编程逻辑器件第23章模拟量和数字量的转换附录部分习题答案中英文名词对照参考文献电工学（吉培荣著）：图书目录点击此处下载电工学（吉培荣著）课后答案。

直流稳压电源单项选择填空，答案序号与题中括号内序号相同。

1.整流的目的是（）。

A.将高频变为低频B.将交流变为直流C.将正弦波变为方波2. 直流稳压电源中滤波电路的目的是：（）。

A.将交流变为直流B.将高频变为低频C.将交、直流混合量中的交流成分滤掉3.在单相桥式整流电路中：若有一只整流管接反，则（）。

A.输出电压约为2UＤB.变为半波直流C.整流管将因电流过大而烧毁4.已知变压器二次电压的有效值为20V，则桥式整流电容滤波电路接上负载时的输出电压平均值约为（）。

A.28.28VB.24VC.20VD.18V5.由硅稳压管组成的稳压电路，只适用于（）的场合。

A.输出电压不变、负载电流较小B.输出电压可调、负载电流不变C.输出电压可调、负载电流较小6.图8-6所示电路，（1）若电容C脱焊，则UI(AV) 为（）。

A. 4.5VB.9VC.12VD.14V（2）若二极管D２脱焊，则（）。

A.变压器有半周被短路，会引起元件损坏变为半波整流B.电容C将过压击穿C.稳压管将过流损坏图8-67.串联型稳压电路中的放大环节所放大的对象是（8）。

A.基准电压B.取样电压C.基准电压和取样电压之差8.三端式固定输出集成稳压器在使用时，要求输入电压比输出电压其绝对值至少（9 ）。

A.大于2VB.大于1VC.大于5V9.W7809的（）。

A.电压为9V，安装散热器时最大输出电流可达1.5AB.输出电压为9V，安装散热器时最大输出电可达3AC.输出电压为-9V，安装散热器时最大输出电流可达1.5AD.输出电压为-9V，安装散热器时最大输出电流可达3A10.图8-10所示电路，输出电压UO的值约为（)。

A.10VB.12VC.15VD.24V图8-1011.开关型直流电源比线性直流电源效率高的原因是（12 ）。

A.输出端有LC滤波电路B.可以不用电源变压器C.调整管工作在开关状态D.内部元件较少12.由硅稳压管组成的并联型稳压电路，必须在与输入电压组成的回路中串接限流电阻。

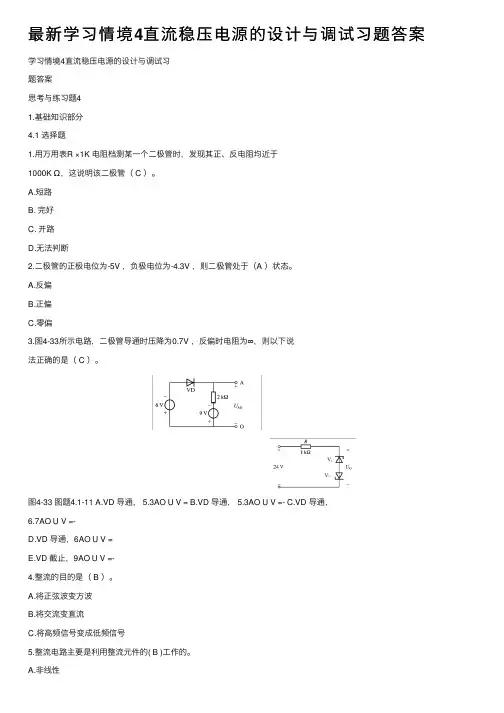

最新学习情境4直流稳压电源的设计与调试习题答案学习情境4直流稳压电源的设计与调试习题答案思考与练习题41.基础知识部分4.1 选择题1.⽤万⽤表R ×1K 电阻档测某⼀个⼆极管时，发现其正、反电阻均近于1000K Ω，这说明该⼆极管（ C ）。

A.短路B. 完好C. 开路D.⽆法判断2.⼆极管的正极电位为-5V ，负极电位为-4.3V ，则⼆极管处于（A ）状态。

A.反偏B.正偏C.零偏3.图4-33所⽰电路，⼆极管导通时压降为0.7V ，反偏时电阻为∞，则以下说法正确的是（ C ）。

图4-33 图题4.1-11 A.VD 导通， 5.3AO U V = B.VD 导通， 5.3AO U V =- C.VD 导通，6.7AO U V =-D.VD 导通，6AO U V =E.VD 截⽌，9AO U V =-4.整流的⽬的是（ B ）。

A.将正弦波变⽅波B.将交流变直流C.将⾼频信号变成低频信号5.整流电路主要是利⽤整流元件的( B )⼯作的。

A.⾮线性C.稳压特性D.放⼤性能。

6.某⼆极管的击穿电压300V ，当直接对有效值200V 的正弦交流电进⾏半波整流时，该⼆极管（B ）。

A.会击穿B.不会击穿C.不⼀定击穿D.完全截⽌7.下列电路中变压器⼆次电压均相同，负载电阻及滤波电容均相等，⼆极管承受反向电压最低的是( C )，负载电流最⼩的是（A ）。

A.半波整流电容滤波电路B.全波整流电容滤波电路C.桥式整流电容滤波电路8. 在桥式整流电路中，若其中⼀个⼆极管开路，则输出（A ）。

A.只有半周波形B.为全波波形C.⽆波形且变压器或整流管可能烧坏9. 在桥式整流电路中，若其中⼀个⼆极管正负极接反了，则输出（ C ）。

A.只有半周波形B.为全波波形C.⽆波形且变压器或整流管可能烧坏10.稳压管是特殊的⼆极管，它⼀般⼯作在（C ）状态。

A.正向导通B.反向截⽌C.反向击穿11. 稳压⼆极管电路如图4-34所⽰，稳压⼆极管的稳压值 6.3Z U V ，正向导通压降0.7V ，则O U 为 ( C )。

习题解答第8章 直流稳压电源【基本概念题】8.1 思考题（1）与全波整流电路相比，桥式整流电路有什么优点？（2）分别判断题8.1（2）图各电路能否作为滤波电路，简述理由。

U1C –U o–U1CL–U o–(a)(b)(c)题8.1（2）图（3）若要组成输出电压可调、最大输出电流为3A的直流稳压电源，则应采用何种滤波电路更合适？（4）工频电网电压为50Hz、220V，则经过半波和桥式整流之后的电压平均值为多少？再经过滤波环节后的电压平均值如何估算？（5）图8.3.4中集成运放需要的工作电源取自哪里？与反相输入形式而言，同相输入形式的恒压源电路带负载能力更佳，为什么？（6）为什么说稳压管稳压电路的带负载能力差？（7）串联型稳压电路中的放大环节所放大的对象是什么？（8）在串联型线性稳压电路中，作为电压调整器的晶体管工作于何种工作状态？8.2 选择题（1）下列何种整流电路输出波形品质较佳？( ④)①桥式整流②全波整流③半波整流④三相整流（2）下列何种整流电路之电源变压器需要中间抽头？( ①)①全波②半波③桥式（3）电路如题8.2（3）图所示，U z 为稳压管D z 的稳定电压，当U I > U z 时，能保持R L 两端电压为U z 的电路为( b )。

8.3 判断题（1）整流电路可将正弦电压变为脉动的直流电压。

（ √ ）（2）电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

（ √ ）（3）在单相桥式整流电容滤波电路中，若有一只整流管断开，则输出电压平均值变为原来的一半。

（ X ） 【简单计算题】8.4 电路如题8.4图所示全波整流电路，变压器两端的副边电压有效值为2U 2。

（1）画出u 2、u D1和u O 的波形；（2）求出输出电压平均值U O （A V ）和输出电流平均值I L （A V ）的表达式；（3）二极管的平均电流I D （A V ）和所承受的最高反向电压U DRM 的表达式。

模拟电子技术部分习题及答案——直流稳压电源项目一、二极管与三极管的基础知识二极管习题一、熟悉概念与规律1．半导体2．P型半导体3．N型半导体4．PN结5．单向导电性6．整流二极管7．稳压二极管8．发光二极管9．开关特性10．三极管11．三极管的饱合特性12．三极管的截止特性13．三极管的放大特性二、理解与计算题1．当温度升高时，二极管的正向压降_ 变小，反向击穿电压变小。

2．硅稳压二极管并联型稳压电路中，硅稳压二极管必须与限流电阻串联，此限流电阻的作用是（C——调压限流）。

A、提供偏流B、仅限流电流C、兼有限流和调压两个作用3. 有两个2CW15 稳压管，一个稳压值是8V，另一个稳压值是7.5V，若把两管的正极并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是（B——7.5V）。

8V；B、7.5V；C、15.5V4．稳压管DW稳压值为5.3V，二极管VD正向压降0.7V，当VI 为12V时，DW和VD 是否导通，V0 为多少？R电阻的作用。

答：DW和VD 不导通，V0 为5.3V，R电阻的作用是分压限流。

5．下图中D1-D3为理想二极管，A，B，C灯都相同，试问哪个灯最亮？（）6．在图所示的电路中，当电源V=5V 时，测得I=1mA。

若把电源电压调整到V=10V，则电流的大小将_____。

A.I=2mAB.I<2mAC.I>2mA7．图所示电路，设Ui=sinωt(V)，V=2V，二极管具有理想特性，则输出电压Uo 的波形应为图示_______图。

8．图所示的电路中，Dz1 和Dz2 为稳压二极管，其稳定工作电压分别为6V 和7V，且具有理想的特性。

由此可知输出电压Uo 为_______。

9．二极管最主要的特性是____________，它的两个主要参数是反映正向特性的____________和反映反向特性的____________。

10．图所示是一个输出6V 正电压的稳压电路，试指出图中有哪些错误，并在图上加以改正。

习题精选【习题 18.1】 在图 18.1 中，已知 R L =80Ω，直流伏特计V 的读数为110V 。

试求：直流安培计A 的读数；（2）整流电流的最大值：（3）交流伏特计V 1的读数；（4）变压器副边电流的有效值。

二极管的正向压降忽略不计。

【习题 18.2】 桥式全波整流电路如图 18.2所示。

若电路中二极管出现下述各种情况,将会出现什么问题?（1）D 1因虚焊而开路;（2）D 2误接造成短路;（3）D 3极性接反;（4）D 1 、D 2极性都接反;（5）D 1开路，D 2短路。

o图 18.1 习题 18.1的图 图 18.2 习题 18.2的图【习题 18.3】 某人用一个直流电压表测量图 18.2所示电路中二极管 D 1的电压，发现不是0.7V 。

你认为是多少？电压表的正负接线端应如何联接才能使电表指针正偏转。

【习题 18.4】 桥式整流电路如图 18.3所示。

分析电路，试说明：（1） R L1 、R L2两端为何种整流波形。

（2） 若U 21= U 22=25V ，则U o1 、 U o2各为多少伏？（3） 若二极管D 2因虚焊而开路，U o1 、U o2怎样变化？o 图 18.3 习题 18.4的图 图 18.4 习题 18.6的图【习题 18.5】 在图 18.3 所示电路中，若将 U 21 、U 22之值改为U 21=30V, U 22=20V ，则R L1 、R L2两端的电压平均值各应为多少伏？各二极管承受的最高反向电压为多少伏？若因D 2虚焊而开路，U o1 、U o2怎样变化？【习题18.6】 桥式整流滤波电路如图 18.4 所示。

已知 ，在下述不同情况,说明u o 端对应的直流u =sin 220ωOU 第十八章　直流稳压电源电压平均值U o 各为多少伏？电容C 因虚焊未接上；(1) 有电容C ，但R L =∞（负载R L 开路）； (2)整流桥中有一个二极管因虚焊而开路，有电容C ；(3)R L =∞； 图 18.5 习题 18.7的图（4）有电容C ，但R L ≠∞；(5) 同上述第（3）小题，但R L ≠∞，即一般负载情况下【习题 18.7】 稳压管组成如图 18.5所示电路。

电工学第七版下册知识点及相关习题摘要秦曾煌主编总体内容概况14章半导体二极管晶体管的基本知识15章基本放大电路（共发射极放大电路等）16章集成运算放大器基本运算17章电路中的反馈（主要是负反馈知识）18章直流稳压电源（整流电路，滤波器，稳压电路）以上为模拟电路，以下为数字电路20章门电路及其组合（数字进制编码器译码器）21章触发器知识点及对应例题和习题14章6页半导体特性，N型半导体和P型半导体8页PN结10页二极管特性例14.3.1 14页稳压二极管例14.4.3 14.23页双极型晶体管例14.5.1习题14.3.1----14.4.2 14.3.6 二极管及稳压二极管导电性14.5.1---14.5.6 14.5.9 双极型晶体管分析15章38--40页共发射极放大电路，及静态值确定例15.2.145页动态分析例15.3.1 49页输入信号图解分析52页分压式偏置放大电路例15.4.1 60页射极输出器性质71页共模抑制比习题15.2.1---15.2.4 15.2.5 15.2.7 共发射极放大电路15.3.1----15.7.1 15.3.5 15.4.3 偏置放大电路射极输出器差分电路16章95.96页运算放大器98.99页理想运放例16.1.1100--105页比例运算加减法运算例16.2.3112页电压比较器例16.3.1习题16.2.1---16.2.5 16.2.6 16.2.7 16.2.13 比例运算16.3.1，16.3.2电压比较器17章132页正反馈和负反馈的判别133---136页负反馈的四种类型141页表17.2.1 负反馈对输入电阻和输出电阻的影响146页RC振荡电路习题17.1.1---17.2.4 负反馈及类型判定17.2.5,17.3.1，17.2.7，17.2.9负反馈的计算18章158页单相半波整流电路例18.1.1 159页单相桥式整流电路167页RC滤波器例18.2.1习题18.1.1--18.1.4 整流电路18.2.1--18.3.3 滤波和稳压电路18.1.6 18.1.7 18.3.4 直流稳压电源综合20章222--224页数制的转化227--229页基本逻辑门电路图20.2.2 20.2.3 20.2.4 231--232页基本逻辑门电路组合图20.2.5 20.2.6 20.2.7 250.251页逻辑代数运算254页逻辑运算实例259页由逻辑图得状态表例20.6.1 20.6.2 262页由状态表得逻辑图例20.6.3 例20.6.4 269页编码器273页译码器习题20.1.1 20.1.2 进制转换20.2.1--20.5.3 门电路逻辑式20.5.4--20.6.6 门电路组合运算20.5.8--20.5.11 逻辑式和逻辑图的转化20.5.12---20.5.13 逻辑式化简21章298页RS触发器。

直流稳压电源习题解答题6-2解图（C ）第六章习题参考答案6-1在图6-23中，已知直流电压表 V 2的读数为90V ，负载电阻R L =1OO Q ,二极管的正向压降忽略不计。

试求：①直流电流表 A 的读数；②交流电压表 V 1的读数；③变压器二次侧电流有效值。

6-2图6-24为变压器二次侧绕组有中心抽头的单相整流电路，U ，试分析：1）标出负载电阻R L 上电压U o 和滤波电容C 的极性； 2）分别画出无滤波电容和有滤波电容两种情况下U 。

的波形。

整流电压平均值 U 。

与变压器二次侧电压有效值 U 的数值关系如何？1）负载电阻R L 上电压U o 和滤波电容极性如题6-2解图（a ）所示。

2）无滤波电容和有滤波电容两种情况下U 。

的波形分别如题6-2解图（b ）和题6-2解图（C ）所示。

图 6-23 习题6-1图解1）直流电流表A 的读数U 2 竺 0.9A 100R L2）交流电压表V i 的读数U 13）变压器二次侧电流有效值U 20.45I2A0.45OI ^ 2OOV二次侧电压有效值为6-2 图UDRM 各为多大？过载损坏造成短路，电路会出现什么问题输出端短路两种情况下电路又会出现什么问题3）有无滤波电容两种情况下，二极管上所承受的最高反向电压 4）如果二极管 VD 2虚焊；极性接反；5）如果变压器二次侧中心抽头虚焊； T VD1PtU十无滤波电容时有滤波电容时U 。

1.2U3) 有无滤波电容两种情况下，二极管上所承受的最高反向电压皆为U DRM 2j2U 。

4) 二极管V 2虚焊时相当于开路，电路变为单相半波整流电路，输出电压将降为原来的一半。

极性接反和过载损坏造成短路时，在输入电压正半周，V 1、V 2通路导通，由于二极管正向电阻很小，产生很大电流，将造成电源、变压器和二极管烧毁。

5) 变压器二次侧中心抽头虚焊时相当于断路，无论是U 的正半周还是U 的负半周都不会构成电流的通路，因此负载电阻没有电压输出。

第18章直流稳压电源一、填空题1、如单相桥式整流电路中，设变压器次级的交流电压有效值为10V，则负载电阻R L上的直流平均电压等于__________V。

2、小功率直流稳压电源由________、________、________和稳压四部分组成。

3、三端集成稳压电源W7815正常工作时，输出电压是V,它的输入电压应该比输出电压。

（高或低）4、小功率直流稳压电源的稳压电路部分是由、、和取样电路四部分组成。

5、如果变压器二次(副边)电压的有效值为10V，单相桥式整流后若无电容滤波，则输出电压为V，此时二极管所承受的最大反向电压为V。

6、在电源变压器次级电压相同且无电容滤波的情况下, 桥式整流电路输出直流平均电压是半波整流电路输出直流平均电压的________倍。

7、W7805系列集成稳压器，其输出稳定电压为_______V。

8、一种并联型稳压电源如图18-1-8所示，设稳压二极管D Z的工作电压U Z=5.3V，三极管的U BE=0.7V，则输出电压U O为______V。

图18-1-8 图18-1-99、在图18-1-9的桥式整流电路中，若二极管D2或D4断开，负载电压的波形为_________。

若D2或D4接反，后果为_______________________；若D2或D4因击穿或烧坏而短路，后果为____________________________；若变压器副边误接整流电路的直流接线端，负载电阻接整流电路的交流接线端，后果为___________________________。

10、单相桥式整流电路中，流过每只整流二极管的平均电流是负载平均电流的_______。

二、选择题1、在有电容滤波的桥式整流电路中，若变压器次级电压为t U u ωsin 2=则整流后输出的平均电压值一般为 。

A 、 U 2.1B 、U 9.0C 、U 45.0D 、U2、在无电容滤波的单相半波整流电路中，已知变压器次级电压为U 2，则负载上得到的平均电压及二极管两端的最高反向电压是 。

本文档如对你有帮助，请帮忙下载支持!2第12章 直流稳压电源的习题答案12.1判断下列说法是否正确，用 “V 或者“X 表示判断结果并填入空内。

(1)直流电源是一种将正弦信号转换为直流信号的波形变换电路。

( ) (2)直流电源是一种能量转换电路，它将交流能量转换为直流能量。

( )(3)在变压器副边电压和负载电阻相同的情况下， 桥式整流电路的输出电流是半波整流电路输出电流的 倍。

()因此，它们的整流管的平均电流比值为 2:1。

( )(4) 若V 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时 的输出电压均为 J2V 2。

(当输入电压 V I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。

一般情况下，开关型稳压电路比线性稳压电路效率高。

( )整流电路可将正弦电压变为脉动的直流电压。

( )电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

(9)在单相桥式整流电容滤波电路中， 若有一只整流管断开， 输出电压平均值变为原来的一半。

(10) 对于理想的稳压电路，△ V O /△ V I = 0, R o = 0。

()(11) 线性直流电源中的调整管工作在放大状态， (12) 因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡。

(13) 在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流； 而且，其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。

2. 若要组成输出电压可调、最大输出电流为① 电容滤波稳压管稳压电路② 电感滤波稳压管稳压电路(5) (6) (7) (8) 开关型直流电源中的调整管工作在开关状态。

)解：(1) X (2) V (3) V X (4) V ( 5)X (6) V ( 7) V ( 8) (10) V (11) V (12) V( 13) X ； V12.2选择填空题V 2为 10V , RC 3T/21•在题，已知变压器副边电压有效值(T 为电网电压的周期)。
