Geomagic 2013新功能介绍

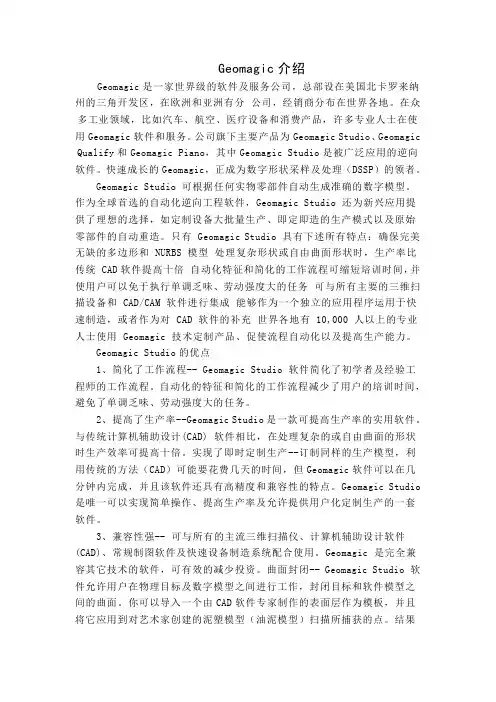

Geomagic介绍Geomagic是一家世界级的软件及服务公司，总部设在美国北卡罗来纳州的三角开发区，在欧洲和亚洲有分公司，经销商分布在世界各地。

在众多工业领域，比如汽车、航空、医疗设备和消费产品，许多专业人士在使用Geomagic软件和服务。

公司旗下主要产品为Geomagic Studio、Geomagic Qualify和Geomagic Piano，其中Geomagic Studio是被广泛应用的逆向软件。

快速成长的Geomagic，正成为数字形状采样及处理（DSSP）的领者。

Geomagic Studio 可根据任何实物零部件自动生成准确的数字模型。

作为全球首选的自动化逆向工程软件，Geomagic Studio 还为新兴应用提供了理想的选择，如定制设备大批量生产、即定即造的生产模式以及原始零部件的自动重造。

只有 Geomagic Studio 具有下述所有特点：确保完美无缺的多边形和 NURBS 模型处理复杂形状或自由曲面形状时，生产率比传统 CAD软件提高十倍自动化特征和简化的工作流程可缩短培训时间，并使用户可以免于执行单调乏味、劳动强度大的任务可与所有主要的三维扫描设备和 CAD/CAM 软件进行集成能够作为一个独立的应用程序运用于快速制造，或者作为对 CAD 软件的补充世界各地有 10,000 人以上的专业人士使用 Geomagic 技术定制产品、促使流程自动化以及提高生产能力。

Geomagic Studio的优点1、简化了工作流程-- Geomagic Studio 软件简化了初学者及经验工程师的工作流程。

自动化的特征和简化的工作流程减少了用户的培训时间，避免了单调乏味、劳动强度大的任务。

2、提高了生产率--Geomagic Studio是一款可提高生产率的实用软件。

与传统计算机辅助设计(CAD) 软件相比，在处理复杂的或自由曲面的形状时生产效率可提高十倍。

实现了即时定制生产--订制同样的生产模型，利用传统的方法（CAD）可能要花费几天的时间，但Geomagic软件可以在几分钟内完成，并且该软件还具有高精度和兼容性的特点。

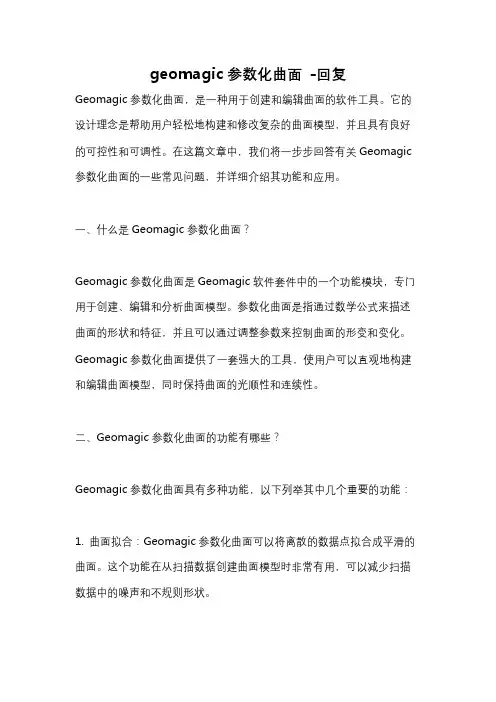

geomagic参数化曲面-回复Geomagic参数化曲面，是一种用于创建和编辑曲面的软件工具。

它的设计理念是帮助用户轻松地构建和修改复杂的曲面模型，并且具有良好的可控性和可调性。

在这篇文章中，我们将一步步回答有关Geomagic 参数化曲面的一些常见问题，并详细介绍其功能和应用。

一、什么是Geomagic参数化曲面？Geomagic参数化曲面是Geomagic软件套件中的一个功能模块，专门用于创建、编辑和分析曲面模型。

参数化曲面是指通过数学公式来描述曲面的形状和特征，并且可以通过调整参数来控制曲面的形变和变化。

Geomagic参数化曲面提供了一套强大的工具，使用户可以直观地构建和编辑曲面模型，同时保持曲面的光顺性和连续性。

二、Geomagic参数化曲面的功能有哪些？Geomagic参数化曲面具有多种功能，以下列举其中几个重要的功能：1. 曲面拟合：Geomagic参数化曲面可以将离散的数据点拟合成平滑的曲面。

这个功能在从扫描数据创建曲面模型时非常有用，可以减少扫描数据中的噪声和不规则形状。

2. 曲面修复：Geomagic参数化曲面可以自动修复曲面模型中的缺陷和错误，比如填补缺失的区域、修复边缘的不连续性等。

这个功能对于从其他CAD软件导入的模型进行修复和优化非常有用。

3. 曲面优化：Geomagic参数化曲面可以通过调整曲面的参数来优化曲面的形状和光顺度。

用户可以通过设置曲面的控制点、边界条件和约束条件来调整曲面的形状，使其更好地符合设计要求。

4. 曲面分析：Geomagic参数化曲面可以对曲面模型进行分析，比如计算曲面的曲率、法向量、曲线截面等。

这个功能对于检查曲面质量、评估曲面的光滑性和连续性非常有用。

三、Geomagic参数化曲面的应用领域有哪些？Geomagic参数化曲面在多个行业和领域都有广泛的应用，以下列举其中几个常见的应用领域：1. 工业设计：Geomagic参数化曲面可以帮助工业设计师创建复杂的产品外形曲面，比如汽车外壳、电子产品外壳等。

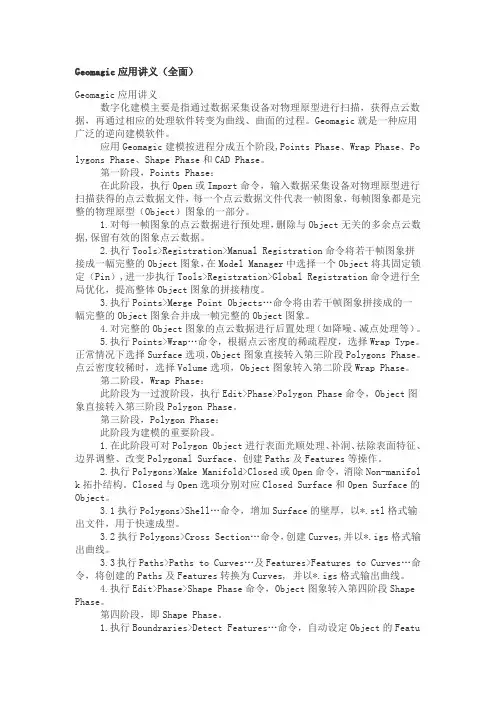

Geomagic应用讲义（全面）Geomagic应用讲义数字化建模主要是指通过数据采集设备对物理原型进行扫描，获得点云数据，再通过相应的处理软件转变为曲线、曲面的过程。

Geomagic就是一种应用广泛的逆向建模软件。

应用Geomagic建模按进程分成五个阶段,Points Phase、Wrap Phase、Poly gons Phase、Shape Phase和CAD Phase。

第一阶段，Points Phase：在此阶段，执行Open或Import命令，输入数据采集设备对物理原型进行扫描获得的点云数据文件，每一个点云数据文件代表一帧图象，每帧图象都是完整的物理原型（Object）图象的一部分。

1.对每一帧图象的点云数据进行预处理，删除与Object无关的多余点云数据,保留有效的图象点云数据。

2.执行Tools>Registration>Manual Registration命令将若干帧图象拼接成一幅完整的Object图象，在Model Manager中选择一个Object将其固定锁定（Pin）,进一步执行Tools>Registration>Global Registration命令进行全局优化，提高整体Object图象的拼接精度。

3.执行Points>Merge Point Objects…命令将由若干帧图象拼接成的一幅完整的Object图象合并成一帧完整的Object图象。

4.对完整的Object图象的点云数据进行后置处理（如降噪、减点处理等）。

5.执行Points>Wrap…命令，根据点云密度的稀疏程度，选择Wrap Type。

正常情况下选择Surface选项，Object图象直接转入第三阶段Polygons Phase。

点云密度较稀时，选择Volume选项，Object图象转入第二阶段Wrap Phase。

第二阶段，Wrap Phase：此阶段为一过渡阶段，执行Edit>Phase>Polygon Phase命令，Object图象直接转入第三阶段Polygon Phase。

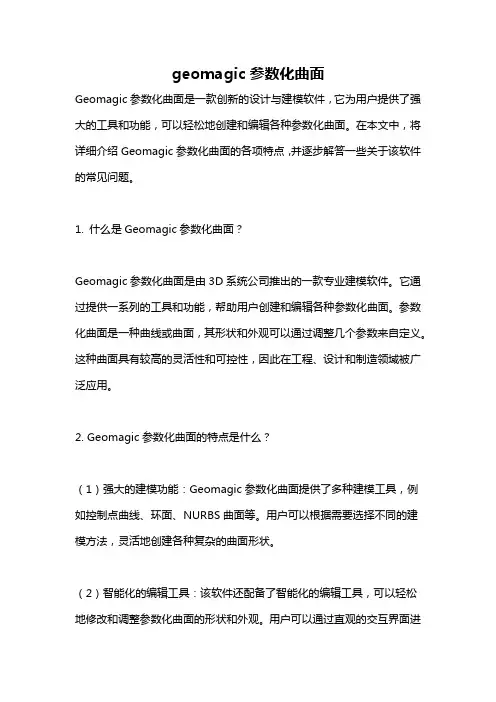

geomagic参数化曲面Geomagic参数化曲面是一款创新的设计与建模软件，它为用户提供了强大的工具和功能，可以轻松地创建和编辑各种参数化曲面。

在本文中，将详细介绍Geomagic参数化曲面的各项特点，并逐步解答一些关于该软件的常见问题。

1. 什么是Geomagic参数化曲面？Geomagic参数化曲面是由3D系统公司推出的一款专业建模软件。

它通过提供一系列的工具和功能，帮助用户创建和编辑各种参数化曲面。

参数化曲面是一种曲线或曲面，其形状和外观可以通过调整几个参数来自定义。

这种曲面具有较高的灵活性和可控性，因此在工程、设计和制造领域被广泛应用。

2. Geomagic参数化曲面的特点是什么？（1）强大的建模功能：Geomagic参数化曲面提供了多种建模工具，例如控制点曲线、环面、NURBS曲面等。

用户可以根据需要选择不同的建模方法，灵活地创建各种复杂的曲面形状。

（2）智能化的编辑工具：该软件还配备了智能化的编辑工具，可以轻松地修改和调整参数化曲面的形状和外观。

用户可以通过直观的交互界面进行操作，实时预览修改效果，并随时撤销或重做操作。

（3）高度可定制化：Geomagic参数化曲面对用户的需求进行了深入研究，并提供了丰富的参数设置和选项。

用户可以根据自己的需要进行定制，以实现更精确、更符合实际要求的曲面设计。

（4）与其他软件的兼容性：该软件支持与其他CAD软件的兼容，可以导入和导出各种文件格式，如STL、STEP、IGES等。

这使得Geomagic参数化曲面成为一个强大的设计工具，与其他软件实现无缝衔接和协同工作。

3. 如何使用Geomagic参数化曲面进行建模？使用Geomagic参数化曲面进行建模，一般包括以下步骤：（1）导入模型：首先，将需要建模的模型导入Geomagic参数化曲面软件中。

可以通过打开现有的文件或直接导入文件来完成此操作。

（2）选择建模方法：根据需要选择适合的建模方法，例如控制点曲线、环面、NURBS曲面等。

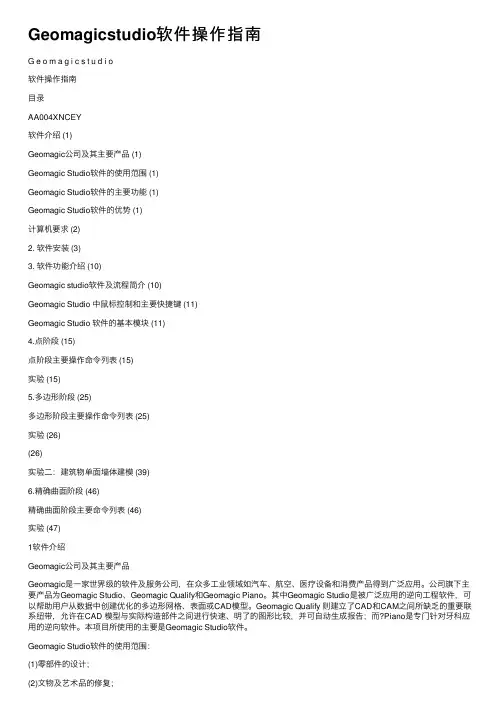

Geomagicstudio软件操作指南G e o m a g i c s t u d i o软件操作指南⽬录AA004XNCEY软件介绍 (1)Geomagic公司及其主要产品 (1)Geomagic Studio软件的使⽤范围 (1)Geomagic Studio软件的主要功能 (1)Geomagic Studio软件的优势 (1)计算机要求 (2)2. 软件安装 (3)3. 软件功能介绍 (10)Geomagic studio软件及流程简介 (10)Geomagic Studio 中⿏标控制和主要快捷键 (11)Geomagic Studio 软件的基本模块 (11)4.点阶段 (15)点阶段主要操作命令列表 (15)实验 (15)5.多边形阶段 (25)多边形阶段主要操作命令列表 (25)实验 (26)(26)实验⼆：建筑物单⾯墙体建模 (39)6.精确曲⾯阶段 (46)精确曲⾯阶段主要命令列表 (46)实验 (47)1软件介绍Geomagic公司及其主要产品Geomagic是⼀家世界级的软件及服务公司，在众多⼯业领域如汽车、航空、医疗设备和消费产品得到⼴泛应⽤。

公司旗下主要产品为Geomagic Studio、Geomagic Qualify和Geomagic Piano。

其中Geomagic Studio是被⼴泛应⽤的逆向⼯程软件，可以帮助⽤户从数据中创建优化的多边形⽹格、表⾯或CAD模型。

Geomagic Qualify 则建⽴了CAD和CAM之间所缺乏的重要联系纽带，允许在CAD 模型与实际构造部件之间进⾏快速、明了的图形⽐较，并可⾃动⽣成报告；⽽?Piano是专门针对⽛科应⽤的逆向软件。

本项⽬所使⽤的主要是Geomagic Studio软件。

Geomagic Studio软件的使⽤范围：(1)零部件的设计；(2)⽂物及艺术品的修复；(3)⼈体⾻骼及义肢的制造；(4)特种设备的制造；(5)体积及⾯积的计算，特别是不规则物体。

Geomagic命令介绍-------xiaorenwu视图：对象：对所画图形进行隐藏，显示和转换颜色设置：视图：进行以选择区域和所有区域进行切换平面着色：通过改变颜色锐化，来改变模型显示效果平行投影和透视投影：改变显示模式，透视投影增加了立体效果，距离近的大一些，距离远的小一些曲面：用来调整显示的模式为整个曲面还是轮廓线背景栅格：用来确定是否显示栅格并调节栅格相关选项重置：将试图调整到正视图（对边界可能会调整）定向：预定义视图：切换正视图侧视图等自定义视图：自定义保存，删除视图，但是不清楚怎么用试图布局图：在现实窗口上同时显示多个不同方向上视图法向于：选择一个位置，显示界面自动切换到法相平面导航：旋转中心：自定义旋转中心适合屏幕，放大缩小漫游：旋转幅度特别大的旋转命令标准纹理：可以选择纹理，可以选择标准和反射两种渲染样式面板：设置面板上命令和初始化面板选项选择：数据：曲率：选择所有单元中小于曲率单元的所有单元选择组件：有界组建和流形组建：同时选择与现选区域相连通的区域选择依据：边长：选择图形中最长边等于或大于已知长度的所有单元折角：可在此处定义折角角度选择边界扩展和收缩：用以对现选的区域进行适当收缩和扩展全选，全不选，反选模式：可见面及贯通，折角模式，及不可见面几种模式选择工具：即为选择所要进行选择轮廓的工具，长方形，套索及自定义选项工具：截屏：采集：选择当前操作界面将其截图创建：新对象：从选择项：将所选择的对象从整体对象中分离并建立新对象从组建：将点云中独立分离的部分区分成不同组件复制：对对象进行复制特征：修改：单位：进行模型单位转换缩放：对模型按比例进行缩放，改变显示大小镜像：镜像选择对象移动：转换：选择编辑或者加载坐标系对象移动器：在对象中形成三维旋转移动指针重定向模型：对对象中各组件进行根据当前位置进行重定向重置模型：对以改变相对位置的对象进行归零，恢复到初始相对位置移动：将当前对象进行移动，可以移动到点，对象，坐标原点颜色：纹理贴图：生成纹理贴图：对当前对象生成贴图编辑颜色，改变颜色，删除颜色：更改所选对象或区域的颜色（改变颜色后，不显示所选区域）管理：坐标系：按定义创建：根据已有的特征进行创建如点线面按转换创建：按照点坐标，偏移角度创建坐标轴复制：用来从不同图形上复制坐标轴系切换显示：隐藏或显示现在图形上的所有坐标系宏：记录：用来记录运行的程序停止：停止记录运行程序并将其保存为宏命令运行：运行已生成的宏命令管理宏：加载保存删除复制等命令高级：日志：保存日志（加载日志）：用于将鼠标命令以日志形式存储对齐：扫描拼接：手动注册：在重合区内定点以允许用户创建两个或多个重合数据扫描的初始拼接全局注册：对两个或多个已完成初始拼接的对象进行精细拼接探测球体目标：用于探测球体的圆心，并创建特征目标注册：用于将探测球体目标中的点使得所选对象进行对齐操作清除目标：从对象中删除所粗昂建的圆和球体特征对象对齐：N点对齐：让你选择对其对象至少有三个对应点对齐对象最佳拟合对象：将浮动对象最佳拟合到固定对象基于特征对齐：根据配对的特征是两个特征对齐以共享一个坐标位置RPS对齐：根据配对的参考点，移动一个或多个位置以共享坐标系对齐到全局：使对象的特征对其到世界坐标轴的点轴面位置分析：比较：偏差:生成3D偏差图以显示偏差值编辑色谱：自动编辑偏差色谱的偏差量（曲率）测量：距离：测量两点距离和特征到点的距离计算：计算所选图形的面积，所选封闭轮廓的体积，多边形投影到平面的体积，重心（并建立特征点）点坐标：生成手动选取点的坐标，并导出文本格式特征：创建：直线：两点，点面，面面，轴线，边界，区域选择圆：实际边界，区域选择，平面和点，中心和方向，螺栓分布圆（类似于三点圆）椭圆槽，矩形槽，圆角槽：实际边界，区域选择，参数点目标：参数和两直线相交直线目标：参数，平面相交点:位于球心，圆锥顶点，质心，两直线交点，三平面交点，平面直线交点，直线和模型交叉形成点，两点之间按比率插入点，参数点球体：拟合，参数，四点成球体圆锥体，圆柱体：最佳拟合，基部和高度，结束点平面：最佳拟合，对称，平面偏移，过点平行于，过点垂直于，两平面平均，垂直于轴，贯穿轴，两轴平均，三点建面，与目标偏差，参数编辑：编辑特征：修改现在所有特征复制特征：从各个对象中复制一个或者多个特征转换：特征转换为多边形对象和CAD对象修改网格：剪切，拟合，布尔显示：筛选所要显示的特征更改显示特性：选择显示特征，更改其相对应属性输出：将geomagic和其他CAD软件进行参数化实体交换采集：采集命令用于扫描点云数据过程中进行相关操作。

浩辰教程电气软件之三十：电气2013新功能介绍一．支持双平台全新的浩辰CAD电气2013版本不仅支持ACAD2002-2014全部版本，而且更支持浩辰全新G8平台。

在启动界面中可以根据需要选择平台。

如下图所示：二．全新的消防探测器范围计算及自动布置功能全新的消防探测器范围计算及自动布置功能，根据规范要求自动布置探测器，同时可以生成感应范围并可以实现三维预览。

提供感烟、感温、感光、可燃气体探测等多种探测器类型，完全可以满足常规设计需求。

（一）在一个界面中选择探测器类型、建筑物信息、布置方式等，探测半径自动确定。

下图为不同情况的功能界面。

（二）探测器自动布置鼠标拖动，软件会自动根据规范要求增加或删减探测器。

同时可以保留感应范围，如图：下图为布置完成的效果，左右分别为保留和不保留感应范围的效果图，其中保留的感应范围我使用了阴影显示。

（三）三维预览。

软件还提供了三维预览的方式观察布置效果，点击命令，框选图中需要三维预览的区域，一步完成预览。

三．全新的平均照度计算功能新平均照度计算功能，可以快速读取多层、多房间建筑图信息，包括面积高度等。

可以批量添加、修改、复制、删除楼层及房间信息、照度要求、灯具和光源参数。

一键计算，结果可以返回图中并生成计算书，并能按照要求把灯具布置到图纸上。

（一）快速读取建筑图信息。

可以自动读取浩辰建筑及天正5以上绘制的建筑图，包括房间面积、高度等信息，同时可读取多层及多个房间。

（二）批量修改、添加、删除房间、灯具、光源参数。

可以根据房间名称、楼层、编号等条件筛选进行批量修改。

（三）一键计算、结果返回图中并输出。

览布置效果无误后一键布置到图中。

四．根据2012版《建筑电气制图标准》全面更新图例符号五．新增防空地下室图集180余张标准图集中新增以下图集共180余张图纸，可直接调用及修改。

六．全面更新系统设置功能全面更新的系统设置功能，把平面设计中的各类设置、桥架用途设置、图层管理和软件环境集成到一起，作为一个整体功能，既优化了结构，也方便了用户使用，同时新增了一些设置选项。

自动曲面化
升级/约束
选中，就可以将所有的曲线、点进行降级。

红色线：约束后的橙色线
橙色线：面板线
黑色线：网格线
构造曲面片
绘制曲面片布局图
用
上后，可以用
松弛所有轮廓线松弛曲面片
编辑曲面片
移动曲面片
移动面板
点击边：可以添加/删除2条路径，也就是2个点，添加到线可以在里面点Ctrl键删除，也可以用删除内部
常用：分布——格栅
压缩曲面片层：压缩和解压缩
修复曲面片：当有叠加的时候需要修复曲面片
构成格栅
分析误差
探测轮廓线
计算区域、抽取、收缩
编辑轮廓线：用法与曲面片编辑一样
：细分或延伸轮廓线
边界——伸直：
将边界线伸直。

编辑边界、松弛边界当边界出现锯齿形的情况下，采用比较好创建/拟合孔：利用拟合一个孔删除三角形网格
延伸边界：利用边界延伸延伸三角形网格
伸出边界：
投影边界到平面
将所有的曲线对象组成一个对象。

封闭曲面、全部曲面合并曲线角点：
编辑曲线：
可以删除曲线
点选曲线的点；即可分离或合并曲线曲线转为边界：曲线可以转换为边界线
创建曲线对象：
删除全部曲线：将所有曲线删除
投影曲线：将曲线投影到三角形面。

BUILDER新功能介绍1.Polygon Manager在Builder 界面添加了Polygon Manager功能。

在IJ-2D面积视图中Polygon Manager提供选择网格的简单方法。

采用鼠标创建任何边界。

鼠标点击的网格的矩心将包含在内。

Polygon Manager可以用来创建Sector，或修改属性并应用到已经定义了的Polygon中。

如果存在polygon，基于polygon边界内的井可以将创建reporting组。

2.属性修改用户可以选择是否移除、合并或保留与属性相关的MOD信息。

当用户计算有MOD 关键字的属性或合并层时，该选项将在界面上出现。

如果修改的属性允许在动态数据部分（如渗透率），那么属性可以在后面的数据中修改。

当Builder 在之后的数据中写入这些修改，将以新的关键字在选定的网格块中定义。

因此看不到“MOD” 关键字，之后的数据中将不允许采用“=”操作。

3.过程向导添加了新的低温氧化模型。

与经典的燃烧反应结合，结果将比以前的模型更能代表实验结果。

所有经典燃烧反应的化学计量系数的计算方法包含反应物和产物的氧的平衡。

经典燃烧反应的反应晗的输入方法已经修改用于用户输入实验室测得的值（弹热量计计算的总燃烧热）。

各种反应速率，燃烧次序等已经修改用于帮助降低采用STARS计算时的物质平衡误差。

采用小模型和小网格时可以得到更好的结果。

4.水力压裂更新在水力压裂对话框中选择井或具体数据时，“Delete Fractures” 可以很容易的删除同一口井或同一时间的多条裂缝。

5.基于节点的网格添加能够编辑基于节点的网格。

转成基于节点的网格之后，可以进行笛卡尔加密，劈分或合同网格中的层。

GEM 新功能介绍1.模拟器更新1.1离子交换模拟GEM的地球化学模拟功能包含离子交换机理的模拟，涉及到固体表面一个离子被另外一个离子交换。

实现了低矿化度水驱的模拟。

查看gmsmo056.dat, 和gmsmo057.dat。

打开程序，点击文件选项，选择倒入，倒入相应的点云文件，这里选择*.xyz文件。

打开后的设置如下。

单位设置为米。

打开的点云文件后如下
在工具栏中选择相应的选择工具，选择相应体外孤点，点击删除工具，将体外孤立点删除。

在工具栏中选择封装，设置相应三角形数目，然后点击确定建立三角网。

建成后的三角网如下：
在工具栏中，选择填充空按钮，
1、对于规则的小孔，可以用直接填充的方式进行填充（尽量进行手动填充，自动填充效果
差）
2、对于不规则的小孔，或者非闭合部分，选用部分填充工具进行填充
两种方式进行修补。

修补后的结果如下。

保存：选择另存为，选择保存路径，设置保存格式为*.DXF。

保存即可。
