S7-300编程步骤

第7章S7-300和S7-400 PLC系统配置与编程本章的内容是向大家介绍西门子公司的SIMATIC S7-300和S7-400两个系列的PLC。

S7-300/400 PLC在结构上属于模块式结构，简单的说，一台完整的S7-300或者S7-400 PLC，是由基板（RACK）+ 各种模块组成的。

各种模块的选择，基于控制系统功能的需要，所有的模块安装在基板上，最终构成一台完整的PLC。

S7-300与S7-400的设计与编程通过STEP 7软件包来完成。

本章的主要内容：●S7-300与S7-400的系统配置●S7-300与S7-400的指令系统●S7-300与S7-400应用系统的编程本章重点是熟悉S7-300/400 系统的结构，了解S7-300与S7-400 PLC的各种模块的功能和特点；掌握STEP 7编程软件的基本知识和使用方法，从而具备设计开发S7-300或S7-400 PLC系统的能力。

7.1 S7-300 PLC和S7-400 PLC的系统配置7.1.1 S7-300 PLC的基本组成S7-300是模块式的PLC，它的组成部件主要有以下几个部分：1. 中央处理单元（CPU）各种CPU单元有不同的性能，有的集成有数字量和模拟量输入/输出点，而有的集成有PROFIBUS-DP等通信接口。

CPU面板上有状态故障显示灯、模式开关、24 V电源输入端子、电池盒与存储器模块盒（有的CPU没有）。

2. 负载电源模块（PS）负载电源模块用于将AC 220 V电源转换为DC 24 V电源，提供给CPU和I/O模块使用。

额定输出电流有2 A、5 A和10 A三种。

3. 信号模块（SM）数字量输入/输出模块和模拟量输入/输出模块的总称，它们使不同的过程信号电压或电流与PLC内部的信号电平匹配。

4. 功能模块（FM）用于对实时性和存储容量高的控制任务，例如高速计数器模块、快速/慢速进给驱动位置控制模块、步进电动机定位模块、伺服电动机定位模块、闭环控制模块、工业标识系统的接口模块、称重模块、位置输入模块等。

1、“与嵌套”指令
“与嵌套”指令用于电路块串联的编程。其指令格式如下： A（ ——与嵌套开始指令 ）——与嵌套结束指令
图6-6
2、“或嵌套”指令 “或嵌套”指令用于电路块并联的编程。其指令格式如下： O（ ——或嵌套开始指令 ）——或嵌套结束指令
图6-7
3、说明：先与后或（即电路元件先串后并）可不用嵌套指令中的 括号，如图6-8所示。
3.二分频器程序编写
图6-18 抢答器程序
二分频器是一种具有一个输入端和一个输出端的功能单元，输出频
率为输入频率的一半。实现二分频的方法有很多种，下面介绍其中
两种：
（1）利用“与”“或”指令实现二分频程序。 设输入为I1.0,输出为Q4.0,根据二分频要求I1.0接通2次,Q4.0只接
通1次。其波形如图6-19所示。
②复位/置位的LAD指令只能放在逻辑串的最右端，不能放在逻辑 串的中间，它们也属于输出指令。
③置位指令具有保持功能，即使指定位地址的“位”一直为1，直 到复位指令把它清零。
图6-11说明了复位/置位指令的用法。
图6-11
图6-11的程序中，只要I1.0一闭合,不论I1.0闭合后又断开,Q4.0 一直保持通电状态（1态,直到I2.0闭合且不论闭合后又断开，Q4.0 才断电（0态）。其功能同电动机的起停保控制电路类似。
验灯程序的编写很简单。在
PLC中用1个输入点如I3.7，其外 部连接一个常开按钮。由于I3.7 的内部触点是无数的，控制指示 灯输出点的梯形图上均并联1个 I3.7常开触点，当它闭合时指示 灯均亮，以查验灯的好坏。
2.利用触发器编写第一信号记录程序
图6-17 验灯程序
在工业现场一旦有故障发生可能随之带来多个故障，如果能找出

T STW
//将累加器1中的0～8位传送到状态字的相应位。
6.地址寄存器内容的装入和传送指令 S7-300PLC有两个地址寄存器，即AR1和AR2。对于地址寄存 器可以不经过累加器1而直接将操作数装入和传送，或直接交换两 个地址寄存器的内容。指令示例如表5-16、表5-17所示。 使用CAR指令可以交换地址寄存器AR1 和地址寄存器AB2的内 容，指令不需要指定操作数。指令的执行与状态位无关，而且对状 态字没有任何影响。
面举一个使用的例子，如图5-65 所示。图中绘出了梯形图方块 及对应语句表程序。
（三）双整数和实数间的转换 用户程序中有时需要整数相除，相除的结果可能小于0 ，由于这些 值只能用实数表示，所以需要转换到实数。此外，其他实数运算和 比较也会用到实数转换，实数是32 位数，一般整数要转换为实数时， 须先将整数转换为双整数后再进行。 1.双整数（32 位）转换为实数（32 位） 梯形图方块指令（DI _ R ）和语句表指令（DTR ）均列于表5-18 中最后一条。 2.实数（32 位）转换为双整数（32 位） 为简化介绍，用图5-66 统一表示转换方块，方块中上部字符如表 5-19所示。

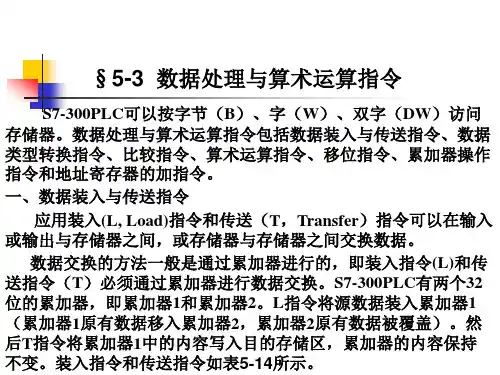

装入指令和传送指令有三种寻址方式：立即寻址、直接寻址和间 接寻址。 1.立即寻址的装入与传送指令 操作数是指令操作或运算的对象，寻址方式是指令取得操作数的 方式，操作数可以直接给出或间接给出。立即寻址的操作数直接在 指令中，下面是使用立即寻址的例子。
2. 直接寻址的装入与传送指令 直接寻址在指令中直接给出存储器或寄存器的区域、长度和位 置，例如用MW200 指定位存储区中的字，地址为200；MBl00表示
例如，两个整数进行大于等于比较，其程序如图5-70所示。
由上例看出，方块比较指令在逻辑串中，可等效于一个常开触点。 如果比较结果为“真”，则该常开触点闭合（意味着电流可流过）， 否则触点断开。由于比较指令的使用与触点类似，可以与其它触点 串联或并联，因此比较指令不能放在逻辑串的最后。 梯形图方块指令的输入和输出均为BOOL 数,可以取自I、Q 、 M 、D 、L 。被比较数IN1和IN2的数据类型与指令类型有关,且只 能在二个同类型数据间比较。

前言，目录 位逻辑指令 1 比较指令 2 转换指令 3 计数器指令 4 数据块指令 5 逻辑控制指令 6 整数运算指令 7 浮点数运算指令 8 装载和传送指令 9 程序控制指令 10 移位和循环移位指令 11 定时器指令 12 字逻辑指令 13 累加器指令 14附录所有语句表指令一览 A 编程举例 B 参数传递 CSIMATICS7-300和S7-400 语句表(STL )编程参考手册2006年3月版A5E00706960-01索引安全指南本手册包括应该遵守的注意事项，以保证人身安全及财产损失。

在本手册中，与人身安全有关的注意事项通过安全警告符号突出显示，而只与财产损失有关的注意事项则没有安全警告符号。

这些注意事项根据危险等级显示如下：危险表示若不采取适当的预防措施，将导致死亡或严重的人身伤害。

警告表示若不采取适当的预防措施，将可能导致死亡或严重的人身伤害。

小心带安全警告符号时，表示若不采取适当的预防措施，将导致轻微的人身伤害。

小心不带安全警告符号时，表示若不采取适当的预防措施，将造成财产损失。

注意如果不引起相应的重视，将会导致意外的结果或状态。

当出现多个安全等级时，应该采用最高危险等级的安全提示。

带安全警告符号的人员伤害警告也可能会导致财产损失。

合格人员只有合格人员才允许对设备/系统进行调试和操作。

合格人员规定为根据既定的安全惯例和标准，被授权对设备、系统和电路进行调试、接地和加装标签的人员。

正确使用请注意如下事项：警告该装置及其组件只能用于产品目录或技术说明书中所阐述的应用，并且只能与由西门子公司认可或推荐的第三方厂商提供的设备或组件一起使用。

本产品只有在正确的运输、贮存、设置和安装以及仔细地运行和维护的情况下，才能正确而安全地运行。

商标标有®的所有名称均为西门子公司的注册商标。

本文档中的其它一些标志也是注册商标，如果任何第三方出于个人目的而使用，都会侵犯商标所有者的权利。

郑重声明我们已核对过本手册的内容与所述硬件和软件相符。
