射线照相工艺规程
本规程适用于是我公司在制造压力容器和压力管道安装过程中必须遵循的射线探伤通用工艺.
本守则依据标准：
GB150-1998钢制压力容器、
GB151-1999 钢制换热器
TSG R0004-2009固定式压力容器安全技术规程
TSG D0001-2009 压力管道安全技术检测规程-工业管道
GB50235-1997 工业金属管道工程施工及验收规范
GB50148-1993 工业金属管道工程质量检验
JB/T 4730-005 承压设备无损检测
第一章（适用于压力容器）
1、对射线照相各项技术要求，针对压力容器的结构特点，提供保证射线
探伤工作质量所需遵循的通用工艺方法，本工艺射线探伤法符合
JBT4730.2-2005标准所规定的AB级照相法.
2、射线照相人员应经国家质量监督检验检疫总局培训、考核所颁发的特
种设备检验检测人员证后,RTⅠ或RTⅠ级以上资格人员担任.
3、射线照相须在全过程中严格按照射线照相工艺卡的各项参数进行操
作.“射线照相工艺卡”应由RTⅡ及其以上资格人员逐项填写编制,并经
无损检测责任人批准后使用.
4、射线胶片的使用与暗室处理按“管理制度汇编”暗室工作及制度执行.
5、摄片时机对一般材料,应在焊后12小时进行,对有延迟裂纹倾向的材料
应在焊后24小时进行.
6、委托探伤的压力容器焊缝必须有委托单位履行的无损探伤申请委托
单，申请单上必须有焊缝外观检验合格的见证和焊接检验员的签名.
7、射线照相前应对焊缝外观进行复验,焊缝表面的不规则状态在底片上
的图象应不掩盖焊缝中的缺陷与之混淆,否则应做适当的修整.
8、射线照相过程中的电离辐射防护应符合GB16357-1996《工业X射线
探伤放射性防护标准》GB18871-2002《电离辐射及辐射源安全基本标准》的有关规定.

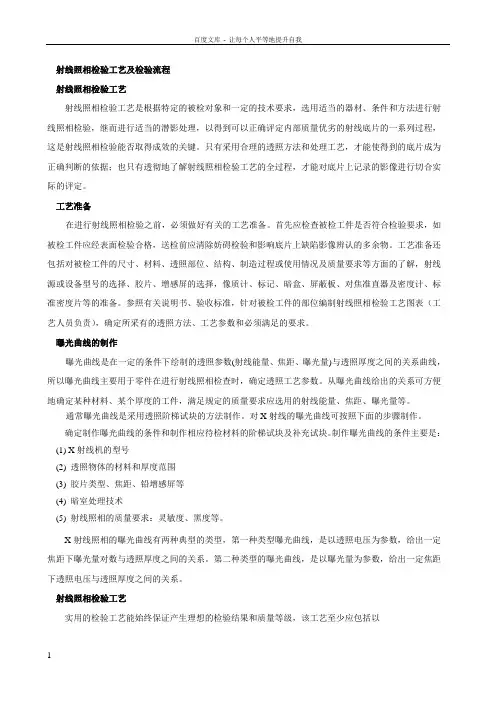

9、射线照相的工艺要素和基本步骤:
(1)透照方法的确定
(2)探伤编号方法
(3)几何条件的确定
(4)定位标记、识别标记、象质计的选用及摆放;
(5)贴片及屏蔽散射线的措施
(6)射线窗口对焦
(7)曝光量的选择及操作
(8)底片质量自检

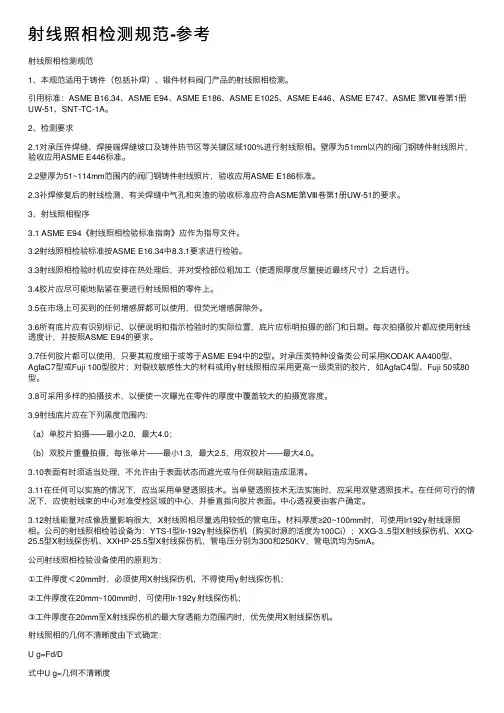

射线检测工艺规程 1 适用范围 本射线检测工艺适用于:碳素钢、低合金钢、不锈钢等材料制作的锅炉、压力容器及长输管道、钢质储罐熔化焊对接接头的射线透照检测工作。遇有特殊要求,应按相应的标准、规范执行。 2 引用标准 GB 11533—1989 标准对数视力表 GB 16357—1996 工业Ｘ射线探伤放射卫生防护标准 JB/T 7902—1999 线型像质计 JB/T4730－2005《承压设备无损检测》 SY/T4109-2005《石油天然气钢质管道无损检测》 GB50128-2005《立式圆筒形钢制焊接储罐施工及验收规范》 3 射线防护 3、1 X射线对人体有不良影响,应执行《检测作业安全防护指导书》与其它安全防护规定。 3、2 在现场工作人员应随身佩带个人剂量仪、射线个人报警器及防护服。 3、3 带一台射线剂量巡测仪,测定利用现场墙壁房屋及设备选择理想的屏蔽位置。 3、4 拍片现场划定“射线放射区”并放好警戒标记。 3、5 确认工作人员均已完成各自工作并离开辐射区,方可开启射线发生器进行透照。 3、6 每次透照完成后,均应用报警器确认射线就是否停止辐射后,方可进入辐射现场。 3、7 现场作业完成后对仪器进行清点、核对无误后清理现场,撤除警戒标志方可撤离现场。 3、8 从事放射性工作人员应定期进行体检,每年允许接受的剂量量为50 m SV。 4 人员要求 4、1 从事射线检测人员必须经过培训,持证上岗。只有取得质量技术监督部门颁发的射线检测技术等级证书的人员,方可独立从事与该等级相应的射线检测工作。 4、2 射线检测人员应具有良好的身体素质,其校正视力不得低于 5、0,并每年检查一次。从事评片人员应能辨别距离400mm远的一组高为0、5mm、间距为0、5mm
射线照相底片的评定 《射线检测》补充教材 编写：王学冠 中国锅炉压力容器检验协会教育工作委员会 二○○四年六月 网络借鉴
第六章射线照相底片的评定 6.1评定的基本要求 -底片质量要求 -评定环境、设备的要求 -评定人员条件要求. 6.1.1底片质量要求 ⑴灵敏度：从定量方面而言，是指在射线底片可以观察到的最小缺陷尺寸或最小细节尺寸；从定性方面而言，是指发现和识别细小影像的难易程度。在射线底片上所能发现的沿射线穿透方向上的最小尺寸，称为绝对灵敏度，此最小缺陷尺寸与透照厚度的百分比称为相对灵敏度。用人工孔槽，金属丝尺寸（像质计）作为底片影像质量的监测工具而得到的灵敏度又称为像质计灵敏度。 要求：底片上可识别的像质计影像、型号、规格、摆放位置，可观察的像质指数（Z）是否达到标准规定要求等，满足标准规定为合格。 ⑵黑度：为保证底片具有足够的对比度，黑度不能太小，但因受到观片灯亮度的限制，底片黑度不 能过大。根据JB4730标准规定，国内观片灯亮度必须满足观察底片黑度Dmin≥2.0。底片黑度测定要求：按标准规定，其下限黑度是指底片两端焊缝余高中心位置的黑度，其上限黑度是指底片中部焊缝两侧热影响区（母材）位置的黑度。只有当有效评定区内各点的黑度均在规定的范围内方为合格。底片评定范围内的黑度应符合下列规定：A级：≥1.5；AB级：≥2.0；B级：≥2.3；经合同各方同意，AB级最低黑度可降低至1.7，B级最低黑度可降低至2.0。透照小径管或其它截面厚度变化大的工件时，AB级最低黑度允许降低至1.5。采用多胶片技术时，单片观察时单片的黑度应符合以上要求，多片迭加观察时单片黑度应不低于1.3。 ⑶标记：底片上标记的种类和数量应符合有关标准和工艺规定，标记影像应显示完整、位置正确。 常用标记分为识别标记：如工件编号、焊缝编号、及部位片号、透照日期；定位标记：如中心定位标记、搭接标记和标距带等；返修标记：如R1…N。上述标记应放置距焊趾不少于5mm。 ⑷伪缺陷：因透照操作或暗室操作不当，或由于胶片，增感屏质量不好，在底片上留下的缺陷影像， 如划痕、折痕、水迹、斑纹、静电感光、指纹、霉点、药膜脱落、污染等。上述伪缺陷均会影响评片的正确性，造成漏判和误判，所以底片上有效评定区域内不许有伪缺陷影像。 ⑸散射：照相时，暗袋背面应贴附一个“B”铅字标记，评片时若发现在较黑背景上出现“B”字较 淡影像（浅白色），则说明背散射较严重，应采用防护措施重新拍照，若未见“B”字，或在较淡背景出现较黑的“B”字，则表示合格。 6.1.2评片环境、设备等要求： ⑴环境：要求评片室应独立、通风和卫生，室温不易过高（应备有空调），室内光线应柔和偏暗， 室内亮度应在30cd/m2为宜。室内噪音应控制在<40dB为佳。在评片前，从阳光下进入评片室应适应评片室内亮度至少为5～10min；从暗室进入评片室应适应评片室内亮度至少为30s。 ⑵设备 ①.观片灯:应有足够的光强度,确保透过黑度为≤2.5的底片后可见光度应为30cd/m2,即透照前照度 至少应≥3,000 cd/m2；透过黑度为＞2.5的底片后可见光度应为10cd/m2,即透照前照度至少应≥网络借鉴
04X射线检测工艺守则
X射线检测工艺守则 QB/HTD04-2009 1、主题内容与适用范围 1.1本守则规定了射线检测人员应具备的资格、所用器材、焊缝射线透照质量等级、检测 方法和检测标准等。 1.2 本守则依据JB/T4730.1.2－2005的要求编写，适用厚度为38㎜以下钢制压力容器和 壁厚大于2㎜钢管对接焊缝的AB级射线检测技术，满足《固定式压力容器安全技术监察规程》和GB150－1998的要求。 1.3 检测工艺卡是本守则的补充，由Ⅱ级人员按产品技术要求编写，其参数规定的更具体。 2、引用标准 JB/T4730.1.2－2005《承压设备无损检测》 GB16357-1996《工业X射线探伤放射卫生防护标准》 GB18871-2002《电离辐射防护与辐射源安全基本标准》 JB/T7902-1999《线型像质计》 JB/T7903-1999《工业射线照相底片观片灯》 GB150－1998《钢制压力容器》 《压力容器安全技术监察规程》 3、一般要求 射线检测的一般要求除应符合JB/T4730.1－2005的有关规定外，还应符合下列规定。 3.1 检测人员 3.1.1检测人员必须经过技术培训，按《特种设备无损检测人员考核与监督管理规则》取 得与其工作相适应的资格证书，上岗前应进行安全防护知识的培训，并取得放射人员工作证。 3.1.2 检测人员应每年检查一次视力，未经矫正或经矫正的近（距）视力和远（距）视力 不低于5.0， 3.2 防护： 3.2.1射线防护应符合GB18871、GB16357的有关规定； 3.2.2现场进行射线检测时，应按GB16357规定划定控制区和管理区、设置警告标志；检 测工作人员应佩带个人剂量计，并携带剂量报警仪。 3.3 设备 3.3.1现使用设备见表1

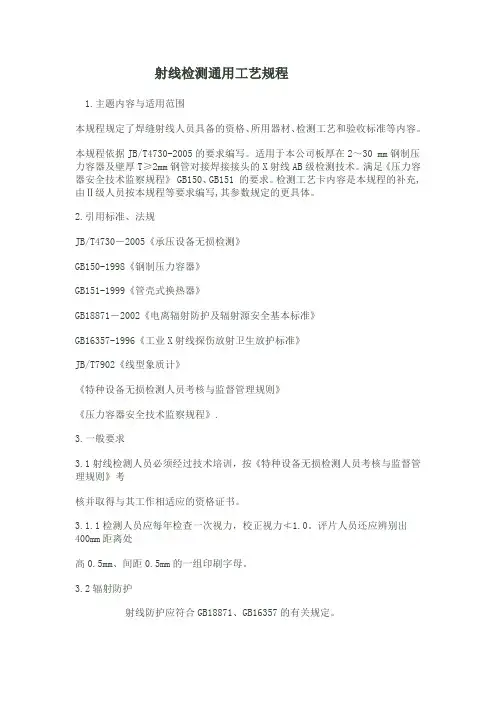

射线检测通用工艺规程 1. 主题内容与适用范围本规程规定了焊缝射线人员具备的资格、所用器材、检测工艺和验收标准等内容。 本规程依据JB/T4730-2005的要求编写。适用于本公司板厚在2?30 mm钢制压力容器及壁厚T>2mm钢管对接焊接接头的X射线AB级检测技术。满足《压力容器安全技术监察规程》GB150、GB151 的要求。检测工艺卡内容是本规程的补充, 由n级人员按本规程等要求编写，其参数规定的更具体。 2. 引用标准、法规 JB/T4730 —2005《承压设备无损检测》 GB150-1998《钢制压力容器》 GB151-1999《管壳式换热器》 GB18871—2002《电离辐射防护及辐射源安全基本标准》 GB16357-1996《工业X射线探伤放射卫生放护标准》 JB/T7902《线型象质计》 特种设备无损检测人员考核与监督管理规则》 压力容器安全技术监察规程》 3. 一般要求 3.1射线检测人员必须经过技术培训，按《特种设备无损检测人员考核与监督管 理规则》考核并取得与其工作相适应的资格证书。 3.1.1检测人员应每年检查一次视力，校正视力玄1.0。评片人员还应辨别出 400mn距离处 高0.5mm间距0.5mm的一组印刷字母。 3.2 辐射防护 射线防护应符合GB18871 GB16357的有关规定。
透照厚度（W 范围、mm 应识别丝号 丝径（mm 3.3胶片和增感屏 胶片：在满足灵敏度要求的情况下，一般 X 射线选用T3或T2型胶片。 增感屏：采用前屏为0.03mm 后屏为0.03?0.10mm 的铅箔增感屏。. 3.4象质计 3. 4.1底片影像质量采用Fe 线型像质计测定。其型号和规格应符合 JB/T7902 的规定。象质计型号一般按下表 4选定。但对透照外径W 100mn 钢管环缝 时采用 JB/T4730附录F 的专用象质计。 3.4.2底片的象质计灵敏度选用 按透照厚度及不同的透照方法选择表 1至表3中要求达到的象质丝号。 3.4.3透照厚度W 射线照射方向上材料的公称厚度。多层透照时，透照厚度为 通过 的各层材料公称厚度之和。焊缝两侧母材厚度不同时，以薄板计。 表1象质计灵敏度值-单壁透照、象质计置于源側 （AB 级） 表2象质计灵敏度值-双壁双影透照、象质计置于源側 （AB 级） 表3象质计灵敏度值-双壁单影或双壁双影透照、象质计置于胶片側 （AB 级） 3.3.1 3.3.2 3.3.3 胶片和增感屏在透照过程中应始终紧密接触。
《射线检测》补充教材页脚
第六章射线照相底片的评定 6.1评定的基本要求 -底片质量要求 -评定环境、设备的要求 -评定人员条件要求. 6.1.1底片质量要求 ⑴灵敏度：从定量方面而言，是指在射线底片可以观察到的最小缺陷 尺寸或最小细节尺寸；从定性方面而言，是指发现和识别细小影像的难易程度。在射线底片上所能发现的沿射线穿透方向上的最小尺寸，称为绝对灵敏度，此最小缺陷尺寸与透照厚度的百分比称为相对灵敏度。用人工孔槽，金属丝尺寸（像质计）作为底片影像质量的监测工具而得到的灵敏度又称为像质计灵敏度。 要求：底片上可识别的像质计影像、型号、规格、摆放位置，可观察的像质指数（Z）是否达到标准规定要求等，满足标准规定为合格。 ⑵黑度：为保证底片具有足够的对比度，黑度不能太小，但因受到观 片灯亮度的限制，底片黑度不能过大。根据JB4730标准规定，国观片灯亮度必须满足观察底片黑度Dmin≥2.0。底片黑度测定要求：按标准规定，其下限黑度是指底片两端焊缝余高中心位置的黑度，其上限黑度是指底片中部焊缝两侧热影响区（母材）位置的黑度。只有当有效评定区各点的黑度均在规定的围方为合格。底片评定围的黑度应符合下列规定：A级：≥1.5；AB级：≥2.0；B级：≥2.3；经合同各方同意，AB级最低黑度可降低至1.7，B级最低黑度可降低至2.0。透照小径管或其它截面厚度变化大的工件时，AB级最低黑度允许降低至1.5。 采用多胶片技术时，单片观察时单片的黑度应符合以上要求，多片迭加观察时单片黑度应不低于1.3。 ⑶标记：底片上标记的种类和数量应符合有关标准和工艺规定，标记 影像应显示完整、位置正确。常用标记分为识别标记：如工件编号、焊缝编号、及部位片号、透照日期；定位标记：如中心定位标记、搭接标记和标距带等；返修标记：如R1…N。上述标记应放置距焊趾不少于5mm。 ⑷伪缺陷：因透照操作或暗室操作不当，或由于胶片，增感屏质量不 好，在底片上留下的缺陷影像，如划痕、折痕、水迹、斑纹、静电感光、指纹、霉点、药膜脱落、污染等。上述伪缺陷均会影响评片的正确性，造成漏判和误判，所以底片上有效评定区域不许有伪缺陷影像。 页脚
二、电力管道焊接对接接头射线检测工艺规程 1适用范围 1.l本规程适用于本公司所承担的电力管道焊接对接接头射线检测。 1.2本规程依据DL/T821－2002及相关标准的要求编制，适用于壁厚2～100mm钢制承压管道和集箱对接环缝X射线和γ射线检测技术。 1.3检测工艺卡是本规程的补充，由Ⅱ级以上人员按合同和本规程要求编写。 2规范性引用文件 下列标准所包含的条文，通过在本规程中引用而构成本规程的条文。本规程发布时所有引用版本均为有效。 DL/T821-2002 《钢制承压管道对接焊接接头射线检验技术规程》 DL438-2000 《火力发电厂金属技术监督规程》 DL/T869-2004 《火力发电厂焊接技术规程》 GB18871—2002 《电离辐射防护与辐射源安全基本标准》 3检测人员 3.l检测人员必须经过技术培训，按《特种设备无损检测人员资格考核规则》取得与其工作相适应的资格证书。 3.2检测人员应每年检查一次视力，校正视力不低于1.0。评片人员还应辨别出距400mm处高5mm、间距0.5mm的一组印刷字母。 4防护 4.1射线防护应符合GB18871--2002规定，射线检测人员应备有剂量仪和个人报警器，应尽量避免射线的直接照射和散射线的影响，现场检测时应设置安全线。安全线上应有明显的警告标志，夜间应设红灯。 4.2检测人员应遵守检测现场及本公司的规章制度。 5设备、器材和材料 5.l射线源和能量的选择 选择原则：在保证穿透力和检出范围的前提下，尽量选择能量低的射源；对于小径管的双壁双投影，为扩大检出范围，可适当选择高能量的射源。 5.1.1 X射线的能量选择

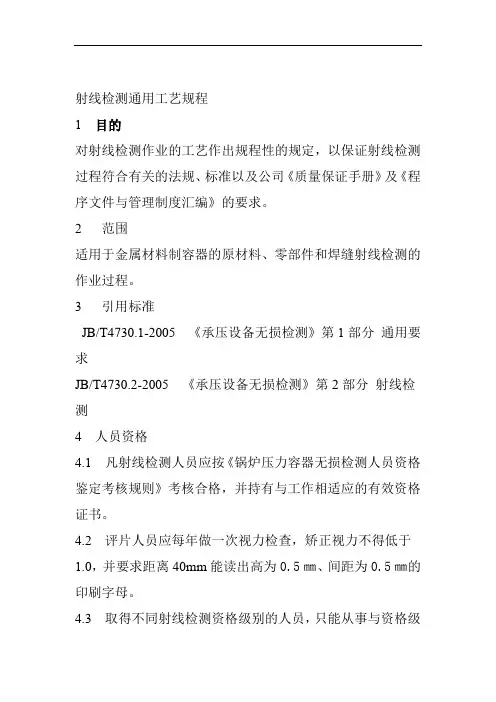

射线检测通用工艺规程 1目的 对射线检测作业的工艺作出规程性的规定，以保证射线检 测过程符合有关的法规、标准以及公司《质量保证手册》及 《程序文件与管理制度汇编》的要求。 2 范围 适用于金属材料制容器的原材料、零部件和焊缝射线检测的作业过程。 3 引用标准 JB/T4730.1 -2005 《承压设备无损检测》第1部分通用 要求 JB/T4730.2-2005 《承压设备无损检测》第2部分射线 检测 4人员资格 4.1凡射线检测人员应按《锅炉压力容器无损检测人员资格鉴定考核规则》考核合格，并持有与工作相适应的有效资格证书。 4.2评片人员应每年做一次视力检查，矫正视力不得低于 1.0,并要求距离40mm能读出高为0.5 mm、间距为0.5 mm的印刷字母。
4.3取得不同射线检测资格级别的人员，只能从事与资格级 别相应的无损检测工作。检测原始记录应由相应□级或口级 以上资格人员核对，射线检测检测报告须经相应H级或□级 以上资格人员复核并签字后方能生效。 4.4从事射线检测人员上岗前应经辐射安全知识培训，并取 得放射工作人员证。 5检测设备、器材和材料 5.1检测设备 按本公司《无损检测仪器使用、维护管理规定》执行。 5.2射线胶片 5.2.1 胶片系统按照GB/T19384.1 - 2003《无损检测工业射 线照相胶片第一部分工业射线胶片系统的分类》分为四类， 即T1、T2、T3、T4。T1为最高类别，T4为最低类别。 5.2.2射线检测技术为A级、AB级时，应采用T3及以上类别的胶片，射线检测技术为B级时，应采用T2及以上类别的胶片。 5.3观片灯 —95 —
焊接接头射线检测底片评定记录 NO.05-06 报告编号：12212BGRT01 共11页第1页 产品名称2#粗甲醇水冷器产品编号12212 检测标准JB/T4730.2-2005 序号焊接 接头 编号 底 片 编 号 底片 黑度 透照 厚度 mm 象 质 计 灵 敏 度 缺陷性质、数 量及位置 评 定 级 别 评 定 结 果 一次 透照 长度 mm 备 注 1 A1 1- 2 2.3-3.0 70 7 / I 合格280 2 2- 3 2.4-3.0 70 7 / I 合格280 3 3- 4 2.6-3.1 70 7 / I 合格280 4 4- 5 3.0-3.2 70 7 / I 合格280 5 5- 6 3.0-3.3 70 7 / I 合格280 6 6- 7 2.9-3.1 70 7 / I 合格280 7 7-8 2.8-3.2 70 7 / I 合格280 8 8-9 2.8-2.9 70 7 / I 合格280 9 9-10 3.1-3.3 70 7 / I 合格280 10 10-11 2.9-3.4 70 7 / I 合格280T 11 11-12 2.9-3.3 70 7 / I 合格280 12 12-13 2.8-3.0 70 7 / I 合格280 13 13-14 2.8-3.0 70 7 / I 合格280 14 14-15 2.7-3.0 70 7 / I 合格280 15 15-16 2.8-3.1 70 7 / I 合格280 16 16-17 2.7-3.0 70 7 / I 合格280 17 17-18 2.5-2.8 70 7 / I 合格280 18 18-19 2.8-3.0 70 7 / I 合格280T 19 19-20 2.8-3.0 70 7 / I 合格280 20 20-21 2.8-3.0 70 7 / I 合格280 初评人（资格）： 2013年6月16日复评人（资格）： 2013年6月16日
射线底片评定操作培训 1评定的基本要求 -底片质量要求 -评定环境、设备的要求 -评定人员条件要求. 1.1底片质量要求 ?灵敏度：从定量方面而言，是指在射线底片可以观察到的最小缺陷尺寸或最小细节尺寸；从定性方面而言，是指发现和识别细小影像的难易程度。在射线底片上所能发现的沿射线穿透方向上的最小尺寸，称为绝对灵敏度，此最小缺陷尺寸与透照厚度的百分比称为相对灵敏度。用人工孔槽，金属丝尺寸（像质计）作为底片影像质量的监测工具而得到的灵敏度又称为像质计灵敏度。 要求：底片上可识别的像质计影像、型号、规格、摆放位置，可观察的像质指数（Z）是否达到标准规定要求等，满足标准规定为合格。 ?黑度：为保证底片具有足够的对比度，黑度不能太小，但因受到观片灯亮度的限制，底片黑度不能过大。根据JB/T4730标准规定，国内观片灯亮度必须满足观察底片黑度Dmin≥2.0。底片黑度测定要求：按标准规定，其下限黑度是指底片两端焊缝余高中心位置的黑度，其上限黑度是指底片中部焊缝两侧热影响区（母材）位置的黑度。只有当有效评定区内各点的黑度均在规定的范围内方为合格。底片评定范围内的黑度应符合下列规定：A级：≥1.5；AB级：≥2.0；B级：≥2.3；经合同各方同意，AB级最低黑度可降低至1.7，B级最低黑度可降低至2.0。透照小径管或其它截面厚度变化大的工件时，AB级最低黑度允许降低至1.5。 采用多胶片技术时，单片观察时单片的黑度应符合以上要求，多片迭加观察时单片黑度应不低于1.3。 ?标记：底片上标记的种类和数量应符合有关标准和工艺规定，标记影像应显示完整、位置正确。常用标记分为识别标记：如工件编号、焊缝编号、及部位片号、透照日期； 定位标记：如中心定位标记、搭接标记和标距带等；返修标记：如R1…N。上述标记应放置距焊趾不少于5mm。 ?伪缺陷：因透照操作或暗室操作不当，或由于胶片，增感屏质量不好，在底片上留下的缺陷影像，如划痕、折痕、水迹、斑纹、静电感光、指纹、霉点、药膜脱落、污染等。上述伪缺陷均会影响评片的正确性，造成漏判和误判，所以底片上有效评定区域内不许有伪缺陷影像。 ?散射：照相时，暗袋背面应贴附一个“B”铅字标记，评片时若发现在较黑背景上出现“B”字较淡影像（浅白色），则说明背散射较严重，应采用防护措施重新拍照，若未见“B”字，或在较淡背景出现较黑的“B”字，则表示合格。 1.2评片环境、设备等要求： ?环境：要求评片室应独立、通风和卫生，室温不易过高（应备有空调），室内光线应柔和偏暗，室内亮度应在30cd/m2为宜。室内噪音应控制在<40dB为佳。在评片前，从
焊缝射线照相底片的评判规律 一、探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。 二、评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。 三、气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。 四、咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。 五、未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位靠中间。 六、内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。 七、未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。 八、横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。 九、还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。 十、有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。十一、未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。十二、危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走 **。 十三、夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。十四、气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。十五、多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。十六、评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。 **指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准
有网友来MAIL询问下列问题：现将解答过程贴上，也许有助于初学者掌握： 题目是:一个钢焊缝,母材厚４mm,在３００的底片上发现了一组夹渣，在一条直线上，分别长３mm和２mm，间距１０mm，安ＪＢ－４７３０标准评级，答案是３级，我不知道过程是怎么样的，怎么得到这个结果．> 首先该题条件不全，但并不影响解题，完整的解题应分为两部分， 按JB4730-94标准，钢焊缝分为两部分，一则为对接焊缝，另一为钢管环缝，两者的判定条款不同。 首先存在条状缺陷（即题中的夹渣），则至少为2级片，一级焊缝中不允许有条状缺陷（长宽比大于3，由于JB4730-94中无蠕虫状气孔的分类，因此条状气孔也是按条状缺陷评定的，而欧盟标准EN25817中是有蠕虫状气孔的单独规定的）。 1。对接焊缝 由于T=4，T/3<4, 因此2级条渣中单个缺陷最大长度取4mm，两个缺陷分别为3mm、2mm符合，但条渣总长要求“在任意直线上，相邻两夹渣间距均不超过6L的任何一组夹渣，其累计长度在12T焊缝长度内不超过T”，此时“L”为该组夹渣中最长者长度。12T=48mm<300mm，因此无需按比例折算，

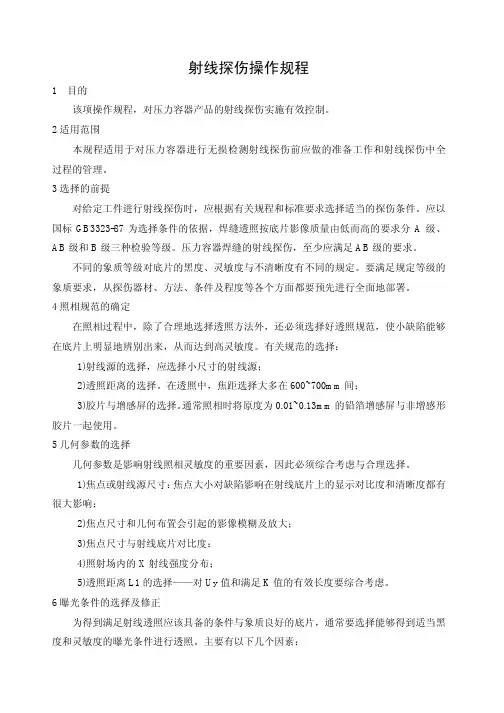

长沙天鹅工业泵股份有限公司 X射线探伤操作规程 TEJY8.2.4-2007A-09 1、目的 该项操作规程，对焊接件纵向焊缝的射线探伤实施有效控制。 2、适用范围 本规程适用于对焊接件纵向焊缝进行无损检测射线探伤前应做的准备工作和射线探伤中全过程的管理。 3、选择的前提 对给定工件进行射线探伤时，应根据有关规程和标准要求选择适当的探伤条件。应以国标ISO17636为选择条件的依据，焊缝透照按底片影像质量由低而高的要求分A级、AB级和B 级三种检验等级。焊接件纵向焊缝焊缝的射线探伤，至少应满足AB级的要求。 不同的象质等级对底片的黑度、灵敏度与不清晰度有不同的规定。要满足规定等级的象质要求，从探伤器材、方法、条件及程度等各个方面都要预先进行全面地部署。 4、照相规范的确定 在照相过程中，除了合理地选择透照方法外，还必须选择好透照规范，使小缺陷能够在底片上明显地辨别出来，从而达到高灵敏度。有关规范的选择： 1)、射线源的选择，应选择小尺寸的射线源； 2)、透照距离的选择。在透照中，焦距选择大多在600~700mm间； 3)、胶片与增感屏的选择。通常照相时将原度为0.01~0.13mm的铅箔增感屏与非增感形胶片一起使用。 5、几何参数的选择 几何参数是影响射线照相灵敏度的重要因素，因此必须综合考虑与合理选择。 1)、焦点或射线源尺寸：焦点大小对缺陷影响在射线底片上的显示对比度和清晰度都有很大影响； 2)、焦点尺寸和几何布置会引起的影像模糊及放大； 3)、焦点尺寸与射线底片对比度； 4)、照射场内的X射线强度分布； 5)、透照距离L1的选择——对Uy值和满足K值的有效长度要综合考虑。
第六章射线照相底片的评定 大连开发区质量技术监督稽查队陈伟 6．1 评片工作的基本要求通过射线照相，使缺陷在底片留下足以识别的影像。评片时，要考虑三要素： 第一要考虑的是底片质量必须符合标准要求； 第二应考虑与观片有关的设备和环境条件； 第三为评片人员对观察到的影像应能作出正确的分析与判断，这些都取决于评片人员的知识、经验、技术水平以及责任心。 6.1.1 底片质量要求 大家都知道，不同的检测标准对底片质量的要求有所不同，本部分按特种设备使用的《承压设备无损检测》JB∕T 4730·2—2005射线检测来评述底片质量。 1. 底片灵敏度 底片灵敏度又称像质计灵敏度，它是底片质量的最重要的指标，也是影像射线照相质量诸多因素的综合结果。底片灵敏度通常是用丝型像质计测定的，评片底片灵敏度的指标是像质计上应识别丝号，它等于底片上能识别的最细金属丝的编号。显然，给定透照厚度的底片上显示的金属丝直径越小，识别丝号越大，底片灵敏度就越高。对底片的灵敏度检
查内容包括：底片上是否有像质计影像，像质计型号、像质计规格、摆放位臵是否正确，能够观察到的金属丝识别丝号是否到达到相应技术等级规定等要求。 *有关像质计灵敏度的识别，请见JB∕T 4730·2—2005标准中的有关章节和附录A中的表A.1、表A.2和表A.3的要求和规定。 但应注意以下三点： ⑴、标准是用透照厚度W来确定应识别丝号的，即单壁透照W=T，双壁透照W=2T。 ⑵、既不是焊缝或热影响区上的丝号，也不是加垫板单面焊焊缝相邻的母材和垫板上金属区的丝号，而应识别的是焊缝相邻的母材金属区的丝号，且能够清晰地看到长度不少于10mm的连续金属丝，专用像质计至少应能识别两根金属丝。 ⑶、单壁透照，像质计若放于胶片侧时，应做对比试验，使灵敏度满足标准要求，并在像质计适当位臵加F标记。 ⑷、像质计的摆放应符合要求。 2、底片的黑度 底片的黑度是射线照相底片质量的又一重要指标，为保证底片具有足够的对比度，黑度不能太小。受观片灯亮度的限制，底片黑度又不能过大。标准规定，不同检测技术等级的底片评定范围内黑度D应符合下列规定：
射线照相工艺规程 本规程适用于是我公司在制造压力容器和压力管道安装过程中必须遵循的射线探伤通用工艺. 本守则依据标准： GB150-1998钢制压力容器、 GB151-1999 钢制换热器 TSG R0004-2009固定式压力容器安全技术规程 TSG D0001-2009 压力管道安全技术检测规程-工业管道 GB50235-1997 工业金属管道工程施工及验收规范 GB50148-1993 工业金属管道工程质量检验 JB/T 4730-005 承压设备无损检测 第一章（适用于压力容器） 1、对射线照相各项技术要求，针对压力容器的结构特点，提供保证射线 探伤工作质量所需遵循的通用工艺方法，本工艺射线探伤法符合 JBT4730.2-2005标准所规定的AB级照相法. 2、射线照相人员应经国家质量监督检验检疫总局培训、考核所颁发的特 种设备检验检测人员证后,RTⅠ或RTⅠ级以上资格人员担任. 3、射线照相须在全过程中严格按照射线照相工艺卡的各项参数进行操 作.“射线照相工艺卡”应由RTⅡ及其以上资格人员逐项填写编制,并经 无损检测责任人批准后使用. 4、射线胶片的使用与暗室处理按“管理制度汇编”暗室工作及制度执行.
5、摄片时机对一般材料,应在焊后12小时进行,对有延迟裂纹倾向的材料 应在焊后24小时进行. 6、委托探伤的压力容器焊缝必须有委托单位履行的无损探伤申请委托 单，申请单上必须有焊缝外观检验合格的见证和焊接检验员的签名. 7、射线照相前应对焊缝外观进行复验,焊缝表面的不规则状态在底片上 的图象应不掩盖焊缝中的缺陷与之混淆,否则应做适当的修整. 8、射线照相过程中的电离辐射防护应符合GB16357-1996《工业X射线 探伤放射性防护标准》GB18871-2002《电离辐射及辐射源安全基本标准》的有关规定. 9、射线照相的工艺要素和基本步骤: (1)透照方法的确定 (2)探伤编号方法 (3)几何条件的确定 (4)定位标记、识别标记、象质计的选用及摆放; (5)贴片及屏蔽散射线的措施 (6)射线窗口对焦 (7)曝光量的选择及操作 (8)底片质量自检
工艺规程 1.编写铸钢件射线检测工艺规程 2.液化气钢瓶环焊缝射线检测工艺规程 3.管板焊缝射线检测工艺规程 4.锅炉筒体焊缝射线检测工艺规程 5.T形接头焊缝射线检测工艺规程 6.天然气输气管道对接环焊缝射线检测工艺规程 7.有一管线工程要做射线检测工作，其有关施工说明除依照合约NDT-RT-003的规定外，均依（）。合约NDT-RT-003的规定如下：（1）检测范围：对接环缝，φ28x3mm、φ83x12mm、φ127x14mm的碳钢管线及管件；（2）检测时机：焊接完成冷至室温后；（3）检测比率：对接焊缝100%；（4）射源：照相厚度18mm以下用X光机，超过18mm者可用铱192；（5）胶片：杜邦65（Du Pont 65）,尺寸300x80mm；（6）像质计：线条型，置于底片侧，双壁照像双壁判读应置于底片中央焊缝上。双壁照像单壁判读则放置与底片两端的焊缝上，距底片边缘15mm，细线靠外；（7）检测方法：外径89mm以下双壁照像双壁判读，超过89mm 时双壁照像单壁判读；（8）黑度：1.5-3.0；（9）灵敏度：1.5%以下；（10）标志：左上角为工程编号及位置编号；右上角为检测厚度，T之后加以mm为单位的阿拉伯数字；左下角为焊工编号及射线检测人员编号，分别以W及R表示；下中为同一焊口的张数编号及中心点符号，以A、B、C表示；右下角为照像日期，年月日均以两位数字表示，不足两位数者以零填补；（11）底片两边重叠时最少重叠25mm；（12）接受基准：（）级。试编写其X射线透照的工艺规程。 8.右图所示中：板厚32mm，存在有 a.夹渣， b.气孔， c.夹渣与气孔， d.未焊透（熔穿不足），尺寸大小 如图示，按（）判定，该焊道应 判定为几级？ 9.右图所示中：板厚32mm，存在有 a.夹渣， b.夹渣， c.气孔， d.裂缝， 尺寸大小如图示，按（）判定， 该焊道应判定为几级？ 10.承上题，右图所示中的b夹渣 和c气孔应各自独立判为几级？ 11.母材厚度5mm的钢板对接焊缝射线照相底片中发现长3mm，宽2mm的缺陷，按（）判定，应为第几级？ 12.母材厚度30mm的钢板对接焊缝射线照相底片中发现：a.一处长8mm，宽2mm的缺陷和相隔40mm处的b.一处密集点状缺陷（直径1mm，计有10个），按（）判定，两处缺陷应各自独立判为几级？ 13.母材厚度22mm的钢板对接焊缝射线照相底片中发现：a.一处长8mm，宽2mm的缺陷和相
船舶钢焊缝射线检测工艺规程 1、适用范围 本规程适用于船舶系统的船体及船用配件的钢熔化焊焊接接头的X射线检测。本规程涉及的相关内容符合CB/T3558-2011标准要求。 2、引用标准 CB/T 3558-2011《船舶钢焊缝射线照相工艺和质量分级》 CB/T 3177-1994《船舶钢焊缝射线照相和超声波检查规则》 JB/T 7902《无损检测射线照相检测用线型像质计》 JB/T 4730-2005《承压设备无损检测》 3、一般要求 3.1从事射线检测的人员应经过辐射安全防护知识的培训，并取得放射工作人员岗位证书。 3.2从事射线检测的人员应持有中国船级社认可的射线资格证书，并从事相应的检测工作。 3.3检测人员的视力（或矫正视力）应不低于5.0，且每年检查一次。 3.4检测人员进入检测现场，应佩戴个人剂量监测仪，并携带射线辐射报警仪。检测工作进行前，应划定禁入区域并有明显标志或派人值守。 3.5暗室应封闭良好，显影液、定影液的温度应保持在20℃±2℃。评片室的光线应暗且柔和，温度适宜。 4、检测设备和器材 4.1设备 X射线机应经法定计量部门检定合格，检验周期一年。 4.2密度计 密度计可测量大密度应不小于4.5，测量误差不超过±0.05，校验周期6个月。 4.3增感屏 增感屏采用金属增感屏或不采用增感屏，增感屏的材质和厚度的选用应符合表1的规定。 表1 增感屏的材料与厚度 管电压 前屏后屏 材料厚度mm 材料厚度mm ≤100KV 铅不用或≤0.03 铅≤0.03 ＞100KV~150KV 铅≤0.10 铅≤0.15 ＞150KV~250KV 铅0.02~0.15 铅0.02~0.15 ＞250KV~500KV 铅0.02~0.20 铅0.02~0.20
第六章射线照相底片的评定 6.1 评片工作的基本要求 缺陷是否能够通过射线照相而被检出，取决于若干环节。首先，必须使缺陷在底片上留下足以识别的影象，这涉及到照相质量方面的问题。其次，底片上的影象应在适当条件下得以充分显示，以利于评片人员观察和识别，这与观片设备和环境条件有关。第三，评片人员对观察到的影象应能作出正确的分析与判断，这取决于评片人员的知识、经验、技术水平和责任心， 按以上所述，对评片工作的基本要求可归纳为三个方面，即底片质量要求，设备环境条件要求和人员条件要求。 6.1.1 底片质量要求 通常对底片的质量检查包括以下项目 1.灵敏度检查 灵敏度是射线照相质量诸多影响因素的综合结果。底片灵敏度用象质计测定，即根据底片上象质计的影象的可识别程度来定量评价灵敏度高低。目前国内广泛使用的是丝型象质计，评价底片灵敏度的指标是象质指数Z，它等于底片上能识别出的最细金属丝的编号。显然，透照给定厚度的工件时，底片上显示的金属丝直径越小，其象质指数z越大，底片的灵敏度也就越高。 灵敏度是射线照相底片质量的最重要指标之一，必须符合有关标准的要求。我国国家标准GB3323—87根据不同透照厚度和不同照相质量等级，规定了必须达到的象质指数Z(表6.1)。 对底片的灵敏度检查内容包括：底片上是否有象质计影象，象质计型号、规格、摆放位置是否正确，能够观察到的金属丝象质指数是多少，是否达到了标准规定的要求等。 2.黑度检查 黑度是射线照相底片质量的又一重要指标，各个射线探伤标准对底片的黑度范围都有规定。GB3323—87标准规定的底片黑度范围如表6.2。 由胶片特性曲线可知，胶片梯度随黑度的增加而增大，为保证底片具有足够的对比度，黑度不能太小，所以标准规定了黑度的下限值，另一方面，受观片灯亮度的限制，底片黑度又不能过大，黑度过大将造成透过光强不足，导致人眼观察识别能力下降，所以标准又规定了底片黑度的上限值。 底片黑度用光学密度计测定。测定时应注意，最大黑度一般在底片中部焊接接头热影响区位置，最小黑度一般在底片两端焊缝余高中心位置，只有当有效评定区内各点的黑度均在规定的范围内，才能认为该底片黑度符合要求。
3引用标准及规程 GB/T 12604.2 无损检测术语射线照相检测 TSG Z8001-2013 特种设备无损检测人员资格考核与监督管理规则
GB/T 11533 标准对数视力表 NB/T47013.1-2015 承压设备无损检测第1部分：通用要求 NB/T47013.2-2015 承压设备无损检测第2部分：射线检测 GB/T 19802 无损检测工业射线照相观片灯最低要求 GB/T 23901.2 无损检测射线照相底片像质 GBZ 117 工业 X 射线探伤放射卫生防护标准 GBZ 132 工业γ射线探伤放射防护标准 JB/T 5075 无损检测射线照相检测用金属增感屏 JB/T 7902 射线照相用线型像质计 GB/T 19348.1 无损检测工业射线照相胶片第 1 部分：工业射线胶片系统的分类GB/T 19348.2 无损检测工业射线照相胶片第 2 部分：用参考值方法控制胶片处理GB 18871 电离辐射防护及辐射源安全基本标准 TSG G0001-2012 锅炉安全技术监察规程 GB/T 16507-2013 锅壳锅炉 GB/T 16508-2013 水管锅炉 TSG R0004-2009 固定式压力容器安全技术监察规程 TSG R0005-2011 移动式压力容器安全技术监察规程 GB 150-2011 压力容器 4术语和定义 4.1透照厚度 W 射线照射方向上材料的公称厚度。多层透照时，透照厚度为通过的各层材料公称厚度之和。 4.2工件至胶片距离b 沿射线束中心测定的工件受检部位射线源侧表面与胶片之间的距离。 4.3射线源至工件距离 f 沿射线束中心测定的射线源与工件受检部位近源侧表面之间的距离。 4.4焦距 F 沿射线束中心测定的射线源与胶片之间的距离。 4.5射线源尺寸 d 射线源的有效焦点尺寸 4.6圆形缺陷 长宽比不大于 3 的气孔、夹渣和夹钨等缺陷。 4.7条形缺陷 长宽比大于 3 的气孔、夹渣和夹钨等缺陷。 4.8透照厚度比 K
《射线检测》补充教材 编写：王学冠
第六章射线照相底片的评定 6.1评定的基本要求 -底片质量要求 -评定环境、设备的要求 -评定人员条件要求. 6.1.1底片质量要求 ?灵敏度：从定量方面而言，是指在射线底片可以观察到的最小缺陷尺寸或最小细节尺寸；从定性方面而言，是指发现和识别细小影像的难易程度。在射线底片上所能发现的沿射线穿透方向上的最小尺寸，称为绝对灵敏度，此最小缺陷尺寸与透照厚度的百分比称为相对灵敏度。用人工孔槽，金属丝尺寸（像质计）作为底片影像质量的监测工具而得到的灵敏度又称为像质计灵敏度。 要求：底片上可识别的像质计影像、型号、规格、摆放位置，可观察的像质指数（Z）是否达到标准规定要求等，满足标准规定为合格。 ?黑度：为保证底片具有足够的对比度，黑度不能太小，但因受到观片灯亮度的限制，底片黑度不能过大。根据JB4730标准规定，国内观片灯亮度必须满足观察底片黑度Dmin≥2.0。底片黑度测定要求：按标准规定，其下限黑度是指底片两端焊缝余高中心位置的黑度，其上限黑度是指底片中部焊缝两侧热影响区（母材）位置的黑度。只有当有效评定区内各点的黑度均在规定的范围内方为合格。底片评定范围内的黑度应符合下列规定：A级：≥1.5；AB级：≥2.0；B级：≥2.3；经合同各方同意，AB级最低黑度可降低至1.7，B级最低黑度可降低至2.0。透照小径管或其它截面厚度变化大的工件时，AB级最低黑度允许降低至1.5。 采用多胶片技术时，单片观察时单片的黑度应符合以上要求，多片迭加观察时单片黑度应不低于1.3。 ?标记：底片上标记的种类和数量应符合有关标准和工艺规定，标记影像应显示完整、位置正确。常用标记分为识别标记：如工件编号、焊缝编号、及部位片号、透照日期；定位标记：如中心定位标记、搭接标记和标距带等；返修标记：如R1…N。上述标记应放置距焊趾不少于5mm。 ?伪缺陷：因透照操作或暗室操作不当，或由于胶片，增感屏质量不好，在底片上留下的缺陷影像，如划痕、折痕、水迹、斑纹、静电感光、指纹、霉点、药膜脱落、污染等。上述伪缺陷均会影响评片的正确性，造成漏判和误判，所以底片上有效评定区域内不许有伪缺陷影像。 1
1、目的 本工艺规程是根据NB/T47013-2015《承压设备无损检测》的第1部分：通用要求和第2部分：射线检测，并结合我公司的实际情况进行制定。凡按国内规范设计、制造的锅炉、压力容器需作射线检测时，均应执行本工艺。本工艺自实施之日起，代替CKM-163001/06C。 2、适用范围 本工艺规程规定了2?50mm的锅炉、压力容器全熔化焊对接接头和角接接头的X射线 检测方法及质量等级评定要求。 锅炉、压力容器的有关支承件和结构件的对接接头射线检测，也可参照使用。
GB/T 12604.2 无损检测术语射线照相检测 TSG Z8001-2013 特种设备无损检测人员资格考核与监督管理规则
标准对数视力表 GB/T 11533 承压设备无损检测第1 部分：通用要求 NB/T47013.1-2015 2 部分：射线检测 NB/T47013.2-2015承压设备无损检测第 无损检测工业射线照相观片灯最低要求 GB/T 19802 GB/T 23901.2无损检测射线照相底片像质 GBZ 117工业X 射线探伤放射卫生防护标准 工业丫射线探伤放射防护标准 GBZ 132 无损检测射线照相检测用金属增感屏 JB/T 5075 JB/T 7902射线照相用线型像质计 1 部分：工业射线胶片系统的分类 GB/T 19348.1无损检测工业射线照相胶片第 无损检测工业射线照相胶片第2 部分：用参考值方法控制胶片处理GB/T 19348.2 电离辐射防护及辐射源安全基本标准 GB 18871 TSG G0001-2012锅炉安全技术监察规程 锅壳锅炉 GB/T 16507-2013 GB/T 16508-2013水管锅炉 TSG R0004-2009固定式压力容器安全技术监察规程 移动式压力容器安全技术监察规程 TSG R0005-2011 压力容器 GB 150-2011 4术语和定义 4.1 透照厚度W 射线照射方向上材料的公称厚度。多层透照时，透照厚度为通过的各层材料公称厚度之和。 4.2 工件至胶片距离b 沿射线束中心测定的工件受检部位射线源侧表面与胶片之间的距离。 4.3 射线源至工件距离f 沿射线束中心测定的射线源与工件受检部位近源侧表面之间的距离。 4.4 焦距F 沿射线束中心测定的射线源与胶片之间的距离。 4.5 射线源尺寸d 射线源的有效焦点尺寸 4.6 圆形缺陷 长宽比不大于3 的气孔、夹渣和夹钨等缺陷。 4.7 条形缺陷 长宽比大于3 的气孔、夹渣和夹钨等缺陷。 4.8 透照厚度比K 一次透照长度范围内射线束穿过母材的最大厚度和最小厚度之比。 4.9 一次透照长度符合标准规定的单次曝光有效检测长度。 4.10底片评定范围
射线无损检测底片评定制度 1．射线无损检测评片按JB4730-94《压力容器无损检测》标准，焊缝射线透照检测中相关要求执行。 2．射线无损检测底片评定、审核工作必须由射线Ⅱ级资格人员担任。3．评片人员必须了解被检工件的焊接种类、焊接方法、坡口型式以及材料种类等，以提供评片时参考。 4．评片应在专用评片室内进行。评片室内的光线应暗淡，但不全暗，室内照明用光不得在底片表面产生反射。 5．评片时，底片应在干燥后观察，观察应在光线暗淡的评片室内进行，观片灯应有观察片最大黑度为3.5的最大亮度。 6．评片的底片质量应符合下列要求： 6．1底片上必须显示出与透明厚度相对应的要求达到的最小像质指数； 6．2底片有效评定区域内的黑度应满足1.2~3.5的要求。 6．3底片上象质计影象位置应正确，定位标记和识别标记齐全，且不掩盖被检焊缝影象。在焊缝影象上，能清晰地看到长度小于10mm的象质计金属丝影象； 6．4在底片评定区域内不应有以下妨碍底片评定的假缺陷；6．4．1灰雾 6．4．2处理时产生的条纹、水迹或化学污斑等缺陷； 6．4．3划痕、指纹、脏物、静电痕迹、黑点或撕裂等； 6．4．4由于增感屏不好造成的缺陷。
6．5对上述不符和底片质量要求的底片应拒绝评定，并要求重拍。6．6评片人员根据底片上全影象，按JB4730-94《压力容器无损检测》标准中，焊缝射线透照缺陷等级评定的规定进行评定，缺陷评定应坚持：定性（定缺陷特性）；定量（定缺陷的大小尺寸和数量）；定位（定缺陷所处位置）；定级（按JB4730标准评定质量等级）的四定原则。 6．7焊缝无损检测底片评定合格，开出无损检测合格通知单，出具射线无损检测报告，不合格焊缝开出焊缝返修通知单，按相关规定要求返修后复拍再重新评定。 6．8报告及验收标记 6．8．1报告至少应包括以下内容： 6．8．1．1委托部门、被检工件名称、编号、被检工件材质、母材厚度； 6．8．1．2检测装置的名称、型号、透照方法及透照规范，透照部位及无损检测。 6．8．1．3检测结果、缺陷等级评定及检测标准名称；6．8．1．4返修情况； 6．8．1．5检验人员和责任人员签字及其技术资格、检测日期。6．8．2验收标记 6．8．2．1如果检测内容作为压力容器产品验收的项目，则检测合格的所有工件上都应作永久性或半永久性的标记，标记应醒目。产品上不适合打印标记时，应采取详细的检测示意图或其它有效方式标
