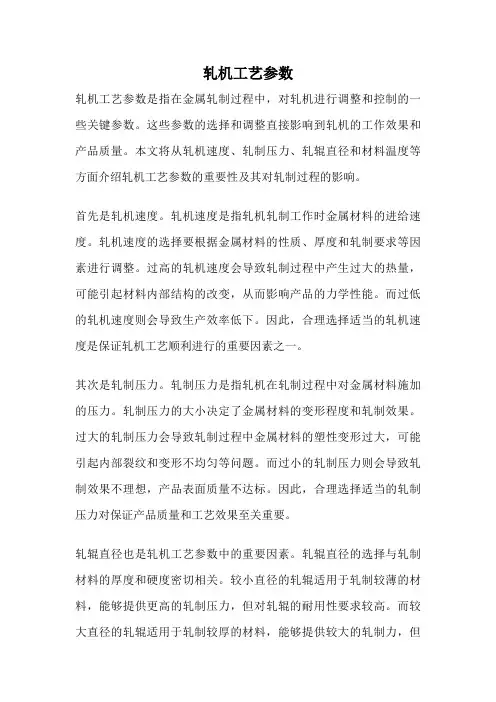

轧机工艺参数轧机工艺参数是指在金属轧制过程中,对轧机进行调整和控制的一些关键参数。
这些参数的选择和调整直接影响到轧机的工作效果和产品质量。
本文将从轧机速度、轧制压力、轧辊直径和材料温度等方面介绍轧机工艺参数的重要性及其对轧制过程的影响。
首先是轧机速度。
轧机速度是指轧机轧制工作时金属材料的进给速度。
轧机速度的选择要根据金属材料的性质、厚度和轧制要求等因素进行调整。
过高的轧机速度会导致轧制过程中产生过大的热量,可能引起材料内部结构的改变,从而影响产品的力学性能。
而过低的轧机速度则会导致生产效率低下。
因此,合理选择适当的轧机速度是保证轧机工艺顺利进行的重要因素之一。
其次是轧制压力。
轧制压力是指轧机在轧制过程中对金属材料施加的压力。
轧制压力的大小决定了金属材料的变形程度和轧制效果。
过大的轧制压力会导致轧制过程中金属材料的塑性变形过大,可能引起内部裂纹和变形不均匀等问题。
而过小的轧制压力则会导致轧制效果不理想,产品表面质量不达标。
因此,合理选择适当的轧制压力对保证产品质量和工艺效果至关重要。
轧辊直径也是轧机工艺参数中的重要因素。
轧辊直径的选择与轧制材料的厚度和硬度密切相关。
较小直径的轧辊适用于轧制较薄的材料,能够提供更高的轧制压力,但对轧辊的耐用性要求较高。
而较大直径的轧辊适用于轧制较厚的材料,能够提供较大的轧制力,但对轧机的承载能力要求较高。
因此,在轧机工艺中,合理选择适当的轧辊直径能够提高轧制效果,保证产品质量。
最后是材料温度。
材料温度是指轧制过程中金属材料的温度。
材料温度的控制对轧制过程中的变形能力、力学性能和表面质量等方面都有重要影响。
过高的材料温度会导致材料塑性变形能力增加,但容易引起材料表面氧化和热裂纹等问题。
而过低的材料温度会导致材料的塑性变形能力降低,轧制效果不理想。
因此,在轧机工艺中,合理控制金属材料的温度对保证轧制过程的顺利进行和产品质量的提高至关重要。
轧机工艺参数是保证金属轧制过程顺利进行和产品质量的关键因素。
说到冷轧机相信对于很多朋友来讲都不会感到陌生,但说到该机器的轧制工艺很多人确是知之甚少,因此,下边为大家整理了以下具体的轧制工艺步骤,以供了解。
1、放线
根据不同需要,可采用架空式、卧式、回转式开卷机,卷重可达
500~2000Kg。
为保证安全,其后可设乱线按钮开关。
2、除锈
为了去除对冷轧不利的氧化铁皮,一般使用机械清理的反复弯曲法,有直线型和空间型,最大处理线径可达φ20mm。
3、减径
对母材进行初步的减径,方便后期的轧制。
4、轧机
作业线主体设备, 它有主动与被动两种。
5、测速
测试轧制速度的机械仪器。
6、中频
热处理设备,,对母材进行加热处理的设备。
7、切断
对母材进行定长切断,以便后期的储存运输。
8、料架
接收钢筋的机器,对切断后的钢筋进行翻转回收。
9、打捆
利用机器对翻转回收的钢筋进行打包,以便后期的搬运存储。
10、入库
将打好包的钢筋收入仓库,杜绝锈蚀。
河南金迪是专业生产成套冷轧设备的厂家,生产高、中、低速成套冷轧机,轧制CRB600H,CRB800H达到国家新标准,适用于楼层建筑、高铁、桥梁、隧道、高速公路,市场前景应用广阔。
远程全智能控制,大型线速达到600--1000米/分。

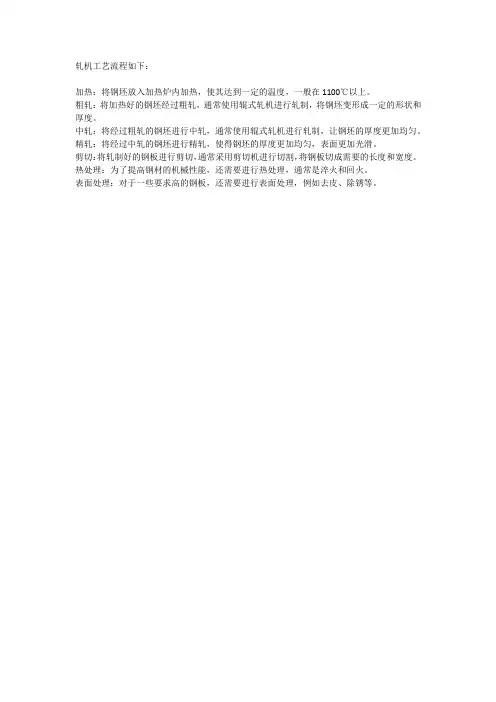

轧机工艺流程如下:
加热:将钢坯放入加热炉内加热,使其达到一定的温度,一般在1100℃以上。
粗轧:将加热好的钢坯经过粗轧,通常使用辊式轧机进行轧制,将钢坯变形成一定的形状和厚度。
中轧:将经过粗轧的钢坯进行中轧,通常使用辊式轧机进行轧制,让钢坯的厚度更加均匀。
精轧:将经过中轧的钢坯进行精轧,使得钢坯的厚度更加均匀,表面更加光滑。
剪切:将轧制好的钢板进行剪切,通常采用剪切机进行切割,将钢板切成需要的长度和宽度。
热处理:为了提高钢材的机械性能,还需要进行热处理,通常是淬火和回火。
表面处理:对于一些要求高的钢板,还需要进行表面处理,例如去皮、除锈等。

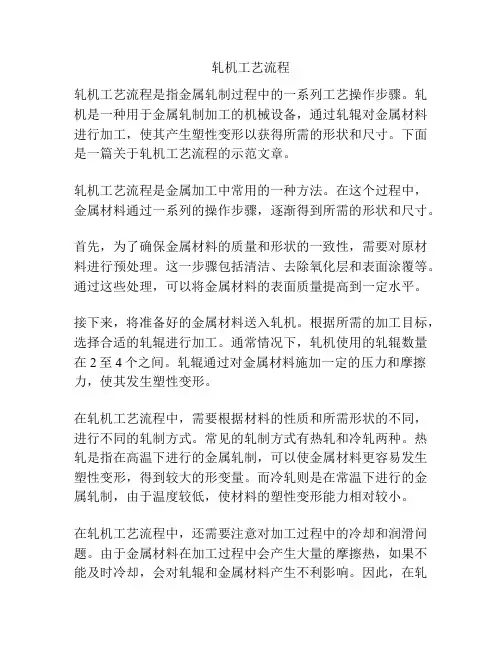

轧机工艺流程轧机工艺流程是指金属轧制过程中的一系列工艺操作步骤。
轧机是一种用于金属轧制加工的机械设备,通过轧辊对金属材料进行加工,使其产生塑性变形以获得所需的形状和尺寸。
下面是一篇关于轧机工艺流程的示范文章。
轧机工艺流程是金属加工中常用的一种方法。
在这个过程中,金属材料通过一系列的操作步骤,逐渐得到所需的形状和尺寸。
首先,为了确保金属材料的质量和形状的一致性,需要对原材料进行预处理。
这一步骤包括清洁、去除氧化层和表面涂覆等。
通过这些处理,可以将金属材料的表面质量提高到一定水平。
接下来,将准备好的金属材料送入轧机。
根据所需的加工目标,选择合适的轧辊进行加工。
通常情况下,轧机使用的轧辊数量在2至4个之间。
轧辊通过对金属材料施加一定的压力和摩擦力,使其发生塑性变形。
在轧机工艺流程中,需要根据材料的性质和所需形状的不同,进行不同的轧制方式。
常见的轧制方式有热轧和冷轧两种。
热轧是指在高温下进行的金属轧制,可以使金属材料更容易发生塑性变形,得到较大的形变量。
而冷轧则是在常温下进行的金属轧制,由于温度较低,使材料的塑性变形能力相对较小。
在轧机工艺流程中,还需要注意对加工过程中的冷却和润滑问题。
由于金属材料在加工过程中会产生大量的摩擦热,如果不能及时冷却,会对轧辊和金属材料产生不利影响。
因此,在轧机工艺中,通常会对轧辊和金属材料进行冷却处理。
同时,为了减小摩擦阻力,轧机工艺中也需要进行润滑处理。
通常会使用润滑剂来减小摩擦力,提高金属材料的塑性变形能力。
最后,在轧机工艺流程中,需要对轧制后的金属材料进行后续的处理。
例如,对轧制后的金属材料进行退火处理,以消除材料内部的应力和改善其机械性能。
另外,还可以通过切削、修整和打磨等方式进一步加工和改善金属材料的表面和精度。
总结起来,轧机工艺流程是金属加工中常用的一种方法。
通过对金属材料的预处理、选择合适的轧辊和轧制方式、冷却和润滑处理等一系列工艺操作,可以获得所需的金属材料形状和尺寸。

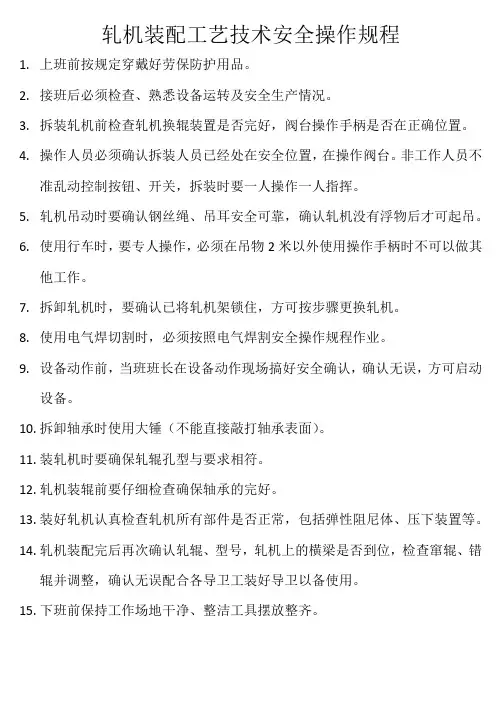

轧机装配工艺技术安全操作规程
1.上班前按规定穿戴好劳保防护用品。
2.接班后必须检查、熟悉设备运转及安全生产情况。
3.拆装轧机前检查轧机换辊装置是否完好,阀台操作手柄是否在正确位置。
4.操作人员必须确认拆装人员已经处在安全位置,在操作阀台。
非工作人员不
准乱动控制按钮、开关,拆装时要一人操作一人指挥。
5.轧机吊动时要确认钢丝绳、吊耳安全可靠,确认轧机没有浮物后才可起吊。
6.使用行车时,要专人操作,必须在吊物2米以外使用操作手柄时不可以做其
他工作。
7.拆卸轧机时,要确认已将轧机架锁住,方可按步骤更换轧机。
8.使用电气焊切割时,必须按照电气焊割安全操作规程作业。
9.设备动作前,当班班长在设备动作现场搞好安全确认,确认无误,方可启动
设备。
10.拆卸轴承时使用大锤(不能直接敲打轴承表面)。
11.装轧机时要确保轧辊孔型与要求相符。
12.轧机装辊前要仔细检查确保轴承的完好。
13.装好轧机认真检查轧机所有部件是否正常,包括弹性阻尼体、压下装置等。
14.轧机装配完后再次确认轧辊、型号,轧机上的横梁是否到位,检查窜辊、错
辊并调整,确认无误配合各导卫工装好导卫以备使用。
15.下班前保持工作场地干净、整洁工具摆放整齐。
中板轧机工艺流程
中板轧机是生产中厚板材的主要设备,其工艺流程如下:
1. 加工前准备。
检查轧机系组各部件是否齐全并进行日常维护,检查中厚板材的尺寸和品质是否符合生产要求。
2. 板材进轧前准备。
将待轧板材送入轧机前温度均匀调节装置进行预热,将板材温度提升到适当的轧制温度范围内。
3. 板材送入轧机轧制。
利用传送辊将预热好的板材送入轧机两轮轧辊之间进行压轧,压轧过程中辊速、辊间距等参数按预设的工艺参数进行控制。
4. 轧制后薄板抽离。
轧制完成后,薄板会自行从轧机两轮轧辊间抽离出来。
5. 薄板冷却压制。
轧制出来的薄板进入冷却压制系统,利用滚辊组进行冷却压制,使板面的形状保持平整。
6. 成品检测和分析。
采样检测薄板各项技术指标,并与设计指标进行比较,寻找技术难点和不足,为后续改进提供参考。
7. 合格产品出厂发货。
通过检测的合格产品装卸除厂,送往客户或下一道工序进一步加工。
精轧机的轧制工艺精轧机是一种用于金属材料加工的设备,主要用于将粗轧后的金属材料进行精细轧制,以达到特定尺寸和表面质量要求。
精轧机的轧制工艺是指在整个轧制过程中,通过一系列的操作和参数调节来实现金属材料的精确加工。
精轧机的轧制工艺主要包括准备工作、轧制操作、轧制参数控制和轧后处理等一系列步骤。
首先是准备工作,包括对轧辊进行清洁和检查,对轧机的润滑和冷却系统进行检查和调整,保证轧机设备处于良好的工作状态。
接下来是轧制操作,首先将待轧材料送入精轧机的进料端,经过多道轧制工序,根据需要在不同的轧制工序中调整轧辊的间隙和轧辊的轧制力,以逐步将原始材料轧制成符合要求的尺寸和表面质量的金属板材。
轧制操作必须严格按照工艺要求进行,通过对轧制力、轧辊间隙、材料温度和轧辊表面状况等参数进行实时监测和调整,保证轧制质量和轧制稳定性。
轧制工艺中的轧制参数控制是非常重要的,包括轧辊间隙的控制、轧制力的控制、温度的控制等。
轧辊间隙的控制可以通过液压或机械的方式进行调整,以适应不同尺寸和材质的金属材料。
轧制力的控制可以通过调整轧制压力机的液压系统来实现,以保证轧制过程中的稳定压力。
而温度的控制可以通过冷却系统和加热系统来进行调节,以确保轧制过程中金属材料的温度符合要求。
最后是轧后处理,包括对轧制后的金属板材进行冷却、剪切、检测等一系列工序,以保证轧制后的金属板材的表面质量和尺寸精度符合要求。
在实际生产中,精轧机的轧制工艺需要工艺人员严格按照技术要求进行操作,并通过对轧制过程中各项参数的实时监测和控制,确保轧制质量和轧制稳定性。
同时,精轧机的轧制工艺还需要根据不同的金属材料和不同的轧制要求进行相应的调整和优化,以达到最佳的轧制效果。
总之,精轧机的轧制工艺是一个复杂的过程,需要严格的操作和参数控制,才能确保轧制后的金属材料具有良好的表面质量和尺寸精度。
通过不断的技术创新和工艺优化,精轧机的轧制工艺将会不断提升,为金属材料加工提供更好的技服和设备。
轧机工艺流程
《轧机工艺流程》
轧机工艺流程是金属加工中非常重要的一环,它涉及到金属板材的压制和加工,通常应用于钢铁、铝等金属材料的生产中。
轧机工艺流程通常包括多道次的轧制工序,以便将原始金属材料加工成符合要求的板材。
首先,原始金属材料被送入轧机的入口,经过加热处理后,进入第一道轧制机进行初步加工。
在这个过程中,金属材料被加热至一定温度,然后通过辊子进行轧制,使其尺寸和形状得到初步调整。
接着,金属材料会被送入下一道轧制机进行进一步加工,通常需要多次轧制直至满足产品的要求。
在整个轧机工艺流程中,控制温度、辊形和轧制力是非常重要的。
温度的控制可以影响金属的塑性变形能力,而辊形和轧制力的调整则可以影响金属的形状和尺寸。
此外,轧机设备的性能和自动化程度也会直接影响到整个工艺流程的稳定性和效率。
最终,经过多道次的轧制工序,金属材料可以得到符合要求的板材产品。
这些产品可以供应给汽车制造、建筑和机械加工等领域,为各种行业提供所需的金属材料。
总的来说,轧机工艺流程是金属加工中非常重要的一部分,它通过多道次的轧制工序将原始金属材料加工成符合要求的产品。
控制温度、辊形和轧制力是关键,和好的轧机设备也会直接影响整个工艺流程的稳定性和效率。
轧机工艺参数轧机工艺参数是指在轧制过程中所使用的各种参数和设定值,它们直接影响着轧制质量和生产效率。
轧机工艺参数的正确设定,对于保证产品质量、提高生产效率至关重要。
轧机工艺参数中最重要的参数之一是轧制力。
轧制力是指轧制过程中所施加在金属材料上的力,它直接影响着轧制后的产品尺寸和形状。
轧制力的大小取决于材料的硬度、轧辊的几何形状和轧辊之间的间隙等因素。
合理控制轧制力的大小,可以保证产品的尺寸精度和表面质量。
轧机工艺参数中的轧制速度也是十分重要的。
轧制速度是指轧机在单位时间内轧制材料的长度。
轧制速度的大小直接影响着轧制过程中的塑性变形和金属的组织结构。
过高的轧制速度会导致金属材料的晶粒细化不充分,从而影响产品的性能;而过低的轧制速度则会降低生产效率。
因此,合理设定轧制速度是保证产品质量和提高生产效率的关键。
除了轧制力和轧制速度,轧机工艺参数中还包括轧辊直径、轧辊转速、冷却方式等。
轧辊直径的大小会影响轧制力的大小和分布,以及轧制后的产品尺寸精度;轧辊转速的大小则会影响轧制速度和轧制力的大小;冷却方式的选择会影响轧制过程中的温度分布和金属的组织结构。
合理选择和设定这些参数,可以有效控制产品质量和生产效率。
轧机工艺参数的设定还要考虑到金属材料的性质和轧制目标。
不同的材料具有不同的塑性和硬度,因此需要根据具体材料的性质来设定轧机工艺参数。
同时,轧制目标也是设定轧机工艺参数的重要参考。
例如,如果要生产高强度的产品,就需要设定较大的轧制力和较低的轧制速度。
轧机工艺参数的正确设定对于保证产品质量和提高生产效率至关重要。
合理设定轧制力、轧制速度、轧辊直径、轧辊转速和冷却方式等参数,可以有效控制产品的尺寸精度、表面质量和金属的组织结构。
因此,在轧机生产中,必须重视轧机工艺参数的设定和调整,以提高产品质量和生产效率。
第一节轧制车间设备的组成板带材生产车间的机械设备,可分为两类:一类是轧机,属于车间主要设备;另一类是辅助设备。
一般把他们统称为轧制设备。
图1-1轧机的组成1-工作机座2-万向接轴3-主电动机4-齿轮机5-减速机6-电动机联轴节7-主联轴节8-万向接轴平衡装置9-二辊轧机轧辊10-支承辊11-工作辊12-机架13-地脚板14-地脚螺丝15-中间轴一、轧机所谓轧机,一般是指轧件在轧制过程中,使轧件在旋转的轧辊中产生塑性变的机械设备。
轧机是轧制生产车间的主要设备,通常由一个或数个主机列所组成。
主机列的类型如表1-1所示。
而一台轧机是由工作部分组成的,即(1)工作机座;(2)轧辊的传动装置;(3)驱动用的主电动机。
轧机上的附属设备与轧机的构造形式和用途有关。
一般说来,在板带及箔材轧机上具有辊道、升降台、旋转台、推床、导尺、立辊、卷取设备及其它。
(1)工作部分——直接承受金属朔性变形加工的部分,通常把这一部分叫做工作机座,它主要包括:轧辊、轴承、牌坊、压下机构和平衡装置。
它是轧机的主要部分,直接影响产品的产量和质量。
(2)传动部分——能量的传递部分,它把动力机的运动改变成工作部分所需的运动。
它包括减速机、齿轮座、连接轴和联轴节等。
(3)动力部分——分蒸气机和电动机二类,现代轧机采用电动机,它把电能转变成机械能供给工作部分。
二、辅助设备板、带及箔材轧制车间的辅助设备,通常有起重运输设备、精整设备、加热设备和生产自动代的其他控制设备。
1、起重运输设备把铸锭、坯料由加热炉或仓库运到轧机上,轧机轧出来的轧件再运输到其它设备或成品库。
还有安装机械、运送材料等所用的设备。
这些设备一般包括:辊道、运送带、起重机、台车等。
2、精整设备板、带及箔材的精整调适包括:剪切机、矫直机、铣床、酸洗及洗涤设备等。
精整设备的作用在于规整产品的几何尺寸,提高产品的表面质量及板型。
3、热处理设备热处理炉是重要的热处理设备。
为了便于选择使用和分析比较,常依以下几种特征分类:(1)按热能来源:分为电阻炉、燃料炉。
六辊轧机工艺流程六辊轧机是一种常用的轧制设备,广泛应用于金属加工行业。
它通过将金属材料通过多组辊轮进行挤压,使其逐渐变薄并改变形状。
下面将为大家介绍六辊轧机的工艺流程。
首先,需要准备待轧制的金属材料。
这些材料可以是金属板或者金属坯料,其厚度和形状根据产品要求确定。
接下来,将金属材料送入六辊轧机。
在输送过程中,需要调整辊轴的间距,确保金属材料能够顺利通过。
当金属材料进入轧机后,通过一组上辊和下辊的挤压作用,使其逐渐变薄并改变形状。
在此过程中,辊轴的转速和挤压力需要根据金属材料的性质和产品要求加以调整。
随着金属材料的逐渐变薄,可能会出现折皱和扭曲等问题。
为了解决这些问题,可通过调整辊轴的角度和形状,以及控制轧机的温度,使金属材料得到更好的挤压和变形。
在金属材料经过一组辊轮的挤压后,进入下一组辊轮进行再次挤压和变形。
这样的多次挤压和变形可以有效改变金属材料的形状和厚度。
最后,经过多组辊轮的挤压后,金属材料达到了所需的形状和厚度。
此时,需要及时停止辊轴的转动,并将轧制好的金属材料从轧机中取出。
整个六辊轧机的工艺流程基本上就是如此。
通过不同辊轴的调整和控制,可以对金属材料进行挤压、变形和加工,使其满足不同产品的要求。
需要注意的是,为了保证轧机的正常运行和产品的质量,需要定期对六辊轧机进行维护和保养。
包括清洁辊轴表面、检查轧机的各个部位是否正常运行等。
总之,六辊轧机是一种重要的金属加工设备,通过对金属材料进行挤压、变形和加工,满足不同产品的要求。
只有合理调整辊轴的间距、角度和转速,控制好挤压力和温度,才能获得理想的轧制效果。
同时,定期维护和保养六辊轧机也是确保其正常运行的重要措施。
