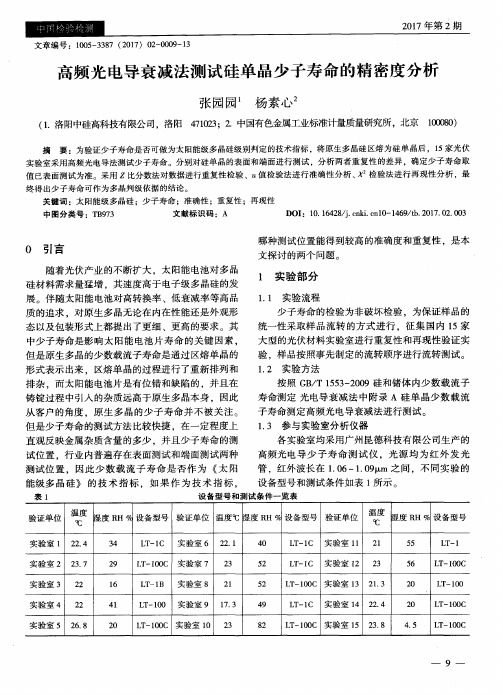

高频光电导衰减法测量Si中少子寿命

少子寿命计算公式少子寿命是半导体物理中的一个重要概念，它对于理解和优化半导体器件的性能具有关键作用。

在这，咱就来好好聊聊少子寿命的计算公式。

咱先说说啥是少子寿命。

在半导体中，多数载流子叫多子，少数载流子就叫少子。

少子寿命呢，简单说就是少子从产生到消失所经历的平均时间。

这时间长短可太重要啦，直接影响着半导体器件的工作效率和稳定性。

那少子寿命咋算呢？常见的计算公式有好几种。

比如说，通过瞬态光电导衰减法，公式可以写成：τ = 1 / (Δn / Δt) ，这里的τ就是少子寿命，Δn 是少子浓度的变化量，Δt 是时间的变化量。

还有一种叫表面复合速度法，这时候公式就变成了：τ = L² / D ，其中 L 是样品的厚度，D 是少子的扩散系数。

给您举个例子吧。

有一回，我在实验室里带着几个学生做实验，研究一个硅片的少子寿命。

我们按照实验步骤，先给硅片加上特定的光照，产生了少子。

然后用精密的仪器测量少子浓度随时间的变化。

那真是个紧张又兴奋的过程，大家眼睛都紧紧盯着仪器屏幕上的数据跳动。

其中一个学生，叫小李，特别认真，手里拿着笔不停地记录。

结果算出来的少子寿命和预期的不太一样。

我们就一起从头开始检查实验步骤，发现是测量少子浓度的时候，有个仪器的参数设置错了。

重新调整后再做，终于得到了准确的数据。

那时候，大家脸上都露出了开心的笑容。

通过这个例子您能看出来，计算少子寿命可不是个简单的事儿，实验过程中的每一个环节都得特别仔细，稍有差错，结果就可能差之千里。

再说说在实际应用中，少子寿命的计算对半导体器件的设计和制造那可是意义重大。

比如在太阳能电池里，要是能准确算出少子寿命，就能优化电池结构，提高光电转换效率，让太阳能电池更给力。

总之，少子寿命的计算公式虽然看起来有点复杂，但只要咱认真学习，多做实验，多积累经验，就能把它掌握好，为半导体领域的发展贡献一份力量。

希望通过我上面的这些讲解，能让您对少子寿命的计算公式有个更清楚的认识。

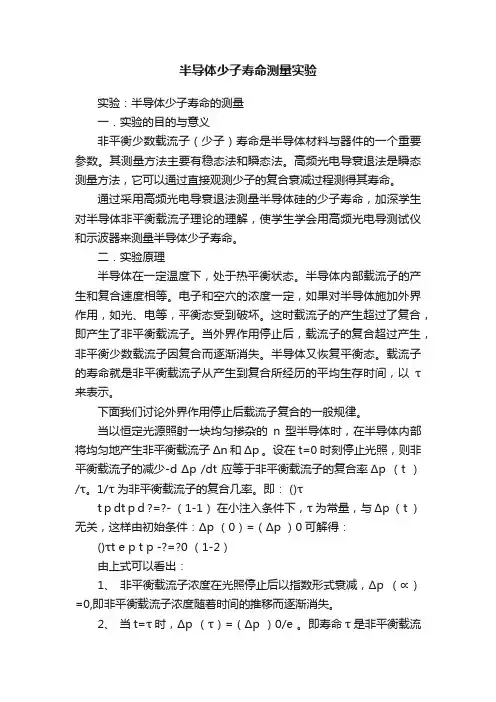

半导体少子寿命测量实验实验：半导体少子寿命的测量一．实验的目的与意义非平衡少数载流子（少子）寿命是半导体材料与器件的一个重要参数。

其测量方法主要有稳态法和瞬态法。

高频光电导衰退法是瞬态测量方法，它可以通过直接观测少子的复合衰减过程测得其寿命。

通过采用高频光电导衰退法测量半导体硅的少子寿命，加深学生对半导体非平衡载流子理论的理解，使学生学会用高频光电导测试仪和示波器来测量半导体少子寿命。

二．实验原理半导体在一定温度下，处于热平衡状态。

半导体内部载流子的产生和复合速度相等。

电子和空穴的浓度一定，如果对半导体施加外界作用，如光、电等，平衡态受到破坏。

这时载流子的产生超过了复合，即产生了非平衡载流子。

当外界作用停止后，载流子的复合超过产生，非平衡少数载流子因复合而逐渐消失。

半导体又恢复平衡态。

载流子的寿命就是非平衡载流子从产生到复合所经历的平均生存时间，以τ来表示。

下面我们讨论外界作用停止后载流子复合的一般规律。

当以恒定光源照射一块均匀掺杂的n 型半导体时，在半导体内部将均匀地产生非平衡载流子Δn 和Δp 。

设在t=0时刻停止光照，则非平衡载流子的减少-d Δp /dt 应等于非平衡载流子的复合率Δp （t ）/τ。

1/τ为非平衡载流子的复合几率。

即：()τt p dt p d ?=?- （1-1）在小注入条件下，τ为常量，与Δp （t ）无关，这样由初始条件：Δp （0）=（Δp ）0可解得：()τt e p t p -?=?0 （1-2）由上式可以看出：1、非平衡载流子浓度在光照停止后以指数形式衰减，Δp （∝）=0,即非平衡载流子浓度随着时间的推移而逐渐消失。

2、当t=τ时，Δp （τ）=（Δp ）0/e 。

即寿命τ是非平衡载流子浓度减少到初始值的1/e 倍所经过的时间。

因此，可通过实验的方法测出非平衡载流子对时间的指数衰减曲线，由此测得到少子寿命值τ。

图1-1 高频光电导衰退法测量原理图高频光电导衰减法测量原理如图1-1所示。

高频光电导衰减法测量Si 中少子寿命一、概 述半导体中的非平衡少数载流子寿命是与半导体中重金属含量、晶体结构完整性直接有关的物理量。

它对半导体太阳电池的换能效率、半导体探测器的探测率和发光二极管的发光效率等都有影响。

因此，掌握半导体中少数载流子寿命的测量方法是十分必要的。

测量非平衡少数载流子寿命的方法有许多种，分别属于瞬态法和稳态法两大类。

瞬态法是利用脉冲电或闪光在半导体中激发出非平衡载流子，改变半导体的体电阻，通过测量体电阻或两端电压的变化规律直接获得半导体材料的寿命。

这类方法包括光电导衰减法和双脉冲法。

稳态法是利用稳定的光照，使半导体中非平衡少子的分布达到稳定的状态，由测量半导体样品处在稳定的非平衡状态时的某些物理量来求得载流子的寿命。

例如：扩散长度法、稳态光电导法等。

光电导衰减法有直流光电导衰减法、高频光电导衰减法和微波光电导衰减法，其差别主要在于是用直流、高频电流还是用微波来提供检测样品中非平衡载流子的衰减过程的手段。

直流法是标准方法，高频法在Si 单晶质量检验中使用十分方便，而微波法则可以用于器件工艺线上测试晶片的工艺质量。

本实验采用高频光电导衰减法测量Si 中少子寿命。

二、实验目的1．掌握用高频光电导衰减法测量Si 单晶中少数载流子寿命的原理和方法。

2. 加深对少数载流子寿命及其与样品其它物理参数关系的理解。

三、实验原理当能量大于半导体禁带宽度的光照射样品时，在样品中激发产生非平衡电子和空穴。

若样品中没有明显的陷阱效应，那么非平衡电子（∆n ）和空穴(∆p)的浓度相等，它们的寿命也就相同。

样品电导率的增加与少子浓度的关系为n q p q n p ∆+∆=∆μμσq ：电子电荷;µp 和µn 分别为空穴和电子的迁移率。

当去掉光照，少子密度将按指数衰减，即τte p -∝∆τ：少子寿命，表示光照消失后，非平衡少子在复合前平均存在的时间。

因此导致电导率τσte -∝∆也按指数规律衰减。

实验四 高频光电导衰减法测量硅（锗）单晶少子寿命少子寿命是少数载流子的平均生存时间，本实验的目的是使学生更深入地理 解高频光电导衰减法测少子寿命的原理，并掌握测试方法。

一、实验原理１、高频光电导法的测试原理（l）装置高频光电导测试装置如图２.１所示。

它主要由光学和电学两大部分组成。

光学系统主要是脉冲光源系统。

充电到几千伏的电容器，用脉冲触发，．通过氙气灯放电，给出余辉时间小于10ps 的光脉冲（1 次／ｓ）。

经光栏、聚光镜、滤波片发射于样品。

这种光源，光强强频谱丰富，能为硅、锗提供本征吸收边附近的有效激发光（硅是1．1ps，锗是1．7ps）在样品厚度范围内产生分布均匀的非平衡载流子。

但其中短波强吸收光只在前表面处产生非平衡载流子。

而它们会在表面复合掉。

故高、中阻样品要用硅或锗滤光片滤去短波强吸收光，以减小表面效应。

光源光强由氙灯直流高压、光栏和滤光片（厚0．5～2 mm）联合调节，并能在很宽范围内改变，以适应不同阻值的小信号测试要求。

对于τ＜１０μｓ者用余辉时间小于lμｓ的红外脉冲光源（３次／ｓ及３０次／ｓ），其光强由发光管电压调节。

电学系统主要有30ＭＨｚ的高频电源、宽频带前置放大厦，以及显示测试 信号的脉冲示波器等。

测量要求高频源内阻小且恒压，放大系统灵敏空高、线性 好，且示波器要有一标准的时间基线。

（2）取样显示30ＭＨｚ的高频源送出等幅的３０ＭＨｚ正弦波，经耦合电极耦合至单晶样 品，在其中产生同频率的高频电流0sin i I t ω=式中I ０为无光照时样品中高频电流的幅值；ω为频率。

此高频电流由另一同样 的电极耦合到检测电路的取样电阻R ２支路中。

当脉冲光以小注人条件照射样品时，产生了非平衡载流子，使电导率增加， 因高频源为恒压输出，故样品中高频电流的幅值增加ΔＩ， 以致光照时样品中 的高频电流是0()sin i I I t ω=+Δ光照间隙，样品中非平衡载流子因复合按指数规律衰减，高频电流幅值及在 R ２上的取样信号v 的幅值亦按同样规律衰退，即0(exp(/))sin f i I I t t τω=+Δ−0(exp(/))sin f v V V t t τω=+Δ−式中V O 为无光照时R ２上的的等幅高频电压幅值; ΔV 为光照后R ２上电压幅值的增量。

一、实验目的1. 了解光电导法测试少数载流子寿命的原理。

2. 熟练掌握LTX2高频光电导少数载流子寿命测试仪的使用方法。

3. 测量非平衡载流子的寿命。

二、实验原理少子寿命是指半导体材料中少数载流子的平均生存时间。

在半导体器件中，少数载流子的寿命对器件的性能具有重要影响。

光电导衰减法是测量少数载流子寿命的一种常用方法。

其原理是在样品上施加一定频率的高频电场，使样品中的载流子产生振荡，从而产生光电导现象。

通过测量光电导衰减曲线，可以计算出少数载流子的寿命。

三、实验仪器与材料1. 仪器：LTX2高频光电导少数载流子寿命测试仪、样品测试夹具、示波器、信号发生器、频率计、稳压电源等。

2. 材料：样品（如硅单晶、锗单晶等）、光注入源、腐蚀液、钝化液等。

四、实验步骤1. 准备样品：将样品进行清洗、切割、抛光等处理，使其表面光滑、平整。

2. 设置实验参数：根据样品类型和测试要求，设置合适的测试频率、测试时间等参数。

3. 连接仪器：将样品夹具、信号发生器、示波器、频率计、稳压电源等仪器连接好，确保连接正确、牢固。

4. 光注入：使用光注入源对样品进行光注入，产生非平衡载流子。

5. 测量光电导衰减曲线：打开测试仪，记录光电导衰减曲线。

6. 数据处理：对光电导衰减曲线进行拟合，计算少数载流子的寿命。

五、实验结果与分析1. 光电导衰减曲线：实验测得的光电导衰减曲线如图1所示。

图1 光电导衰减曲线2. 少子寿命计算：根据光电导衰减曲线，拟合得到少数载流子的寿命为5.6×10^-6 s。

3. 影响因素分析：（1）样品材料：不同材料的样品，其少子寿命不同。

例如，硅单晶的少子寿命一般比锗单晶长。

（2）样品制备：样品的制备过程对少子寿命有较大影响。

如样品表面粗糙度、杂质浓度等都会影响少子寿命。

（3）光注入强度：光注入强度越大，产生的非平衡载流子越多，从而影响少子寿命。

（4）测试参数：测试频率、测试时间等参数对少子寿命的测量结果有一定影响。

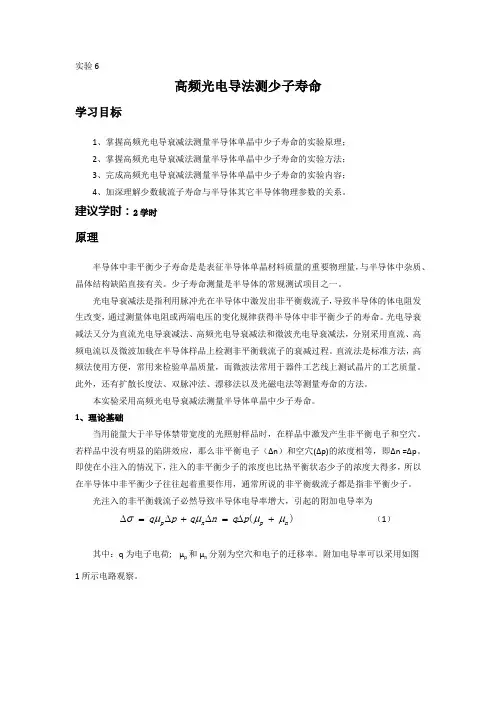

实验6高频光电导法测少子寿命学习目标1、掌握高频光电导衰减法测量半导体单晶中少子寿命的实验原理；2、掌握高频光电导衰减法测量半导体单晶中少子寿命的实验方法；3、完成高频光电导衰减法测量半导体单晶中少子寿命的实验内容；4、加深理解少数载流子寿命与半导体其它半导体物理参数的关系。

建议学时：2学时原理半导体中非平衡少子寿命是是表征半导体单晶材料质量的重要物理量，与半导体中杂质、晶体结构缺陷直接有关。

少子寿命测量是半导体的常规测试项目之一。

光电导衰减法是指利用脉冲光在半导体中激发出非平衡载流子，导致半导体的体电阻发生改变，通过测量体电阻或两端电压的变化规律获得半导体中非平衡少子的寿命。

光电导衰减法又分为直流光电导衰减法、高频光电导衰减法和微波光电导衰减法，分别采用直流、高频电流以及微波加载在半导体样品上检测非平衡载流子的衰减过程。

直流法是标准方法，高频法使用方便，常用来检验单晶质量，而微波法常用于器件工艺线上测试晶片的工艺质量。

此外，还有扩散长度法、双脉冲法、漂移法以及光磁电法等测量寿命的方法。

本实验采用高频光电导衰减法测量半导体单晶中少子寿命。

1、理论基础当用能量大于半导体禁带宽度的光照射样品时，在样品中激发产生非平衡电子和空穴。

若样品中没有明显的陷阱效应，那么非平衡电子（∆n ）和空穴(∆p)的浓度相等，即∆n =∆p 。

即使在小注入的情况下，注入的非平衡少子的浓度也比热平衡状态少子的浓度大得多，所以在半导体中非平衡少子往往起着重要作用，通常所说的非平衡载流子都是指非平衡少子。

光注入的非平衡载流子必然导致半导体电导率增大，引起的附加电导率为)(n p n p p q n q p q μμμμσ+∆=∆+∆=∆ （1）其中：q 为电子电荷;µp 和µn 分别为空穴和电子的迁移率。

附加电导率可以采用如图1所示电路观察。

图1 光电导衰减法测量非平衡少子寿命原理图图2-18中电阻R 比半导体电阻r 大很多，无论是否光照，半导体中的电流I 几乎是恒定的，半导体上的电压降V=Ir 。

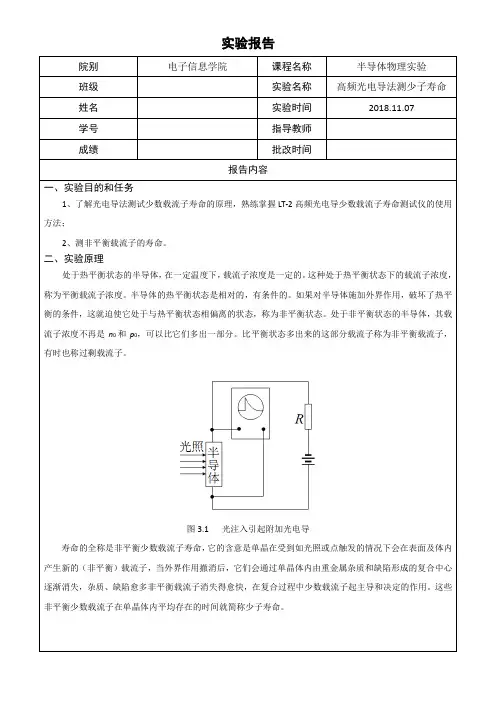

实验报告一、实验目的和任务1、了解光电导法测试少数载流子寿命的原理，熟练掌握LT-2高频光电导少数载流子寿命测试仪的使用方法；2、测非平衡载流子的寿命。

二、实验原理处于热平衡状态的半导体，在一定温度下，载流子浓度是一定的。

这种处于热平衡状态下的载流子浓度，称为平衡载流子浓度。

半导体的热平衡状态是相对的，有条件的。

如果对半导体施加外界作用，破坏了热平衡的条件，这就迫使它处于与热平衡状态相偏离的状态，称为非平衡状态。

处于非平衡状态的半导体，其载流子浓度不再是n0和p0，可以比它们多出一部分。

比平衡状态多出来的这部分载流子称为非平衡载流子，有时也称过剩载流子。

图3.1 光注入引起附加光电导寿命的全称是非平衡少数载流子寿命，它的含意是单晶在受到如光照或点触发的情况下会在表面及体内产生新的（非平衡）载流子，当外界作用撤消后，它们会通过单晶体内由重金属杂质和缺陷形成的复合中心逐渐消失，杂质、缺陷愈多非平衡载流子消失得愈快，在复合过程中少数载流子起主导和决定的作用。

这些非平衡少数载流子在单晶体内平均存在的时间就简称少子寿命。

图3.2 非平衡载流子随时间指数衰减曲线通常寿命是用实验方法测量的。

各种测量方法都包括非平衡载流子的注入和检测两个基本方面。

最常用的注入方法是光注入和电注入，而检测非平衡载流子的方法很多。

不同的注入和检测方法的组合就形成了许多寿命测量方法。

三、实验设备本实验采用LT-2高频光电导少数载流子寿命测试仪。

该仪器灵敏度高，配备有红外光源，可测量包括集成电路级硅单晶在内的各种类型硅单晶及常用的晶体管级锗单晶。

该仪器根据国际通用方法—高频光电导衰退法的原理设计，由稳压电源、高频源、检波放大器、脉冲光源及样品电极共五部分组成，采用印刷电路和高频接插件连接。

整机结构紧凑，测量数据准确、可靠。

图3.7 单晶少子寿命测试仪和示波器连接示意图四、实验结论实验通过测电压间接的少子寿命指少子的平均生存时间，寿命标志少子浓度减少到原值的1/e所经历的时间，实验中便通过测量最高点电压减少到原值的1/e所经历的时间，与最高点多少无关；当样品含有重金属且存在缺陷时，会产生杂质能级，成为少子的复合中心，从而寿命降低。

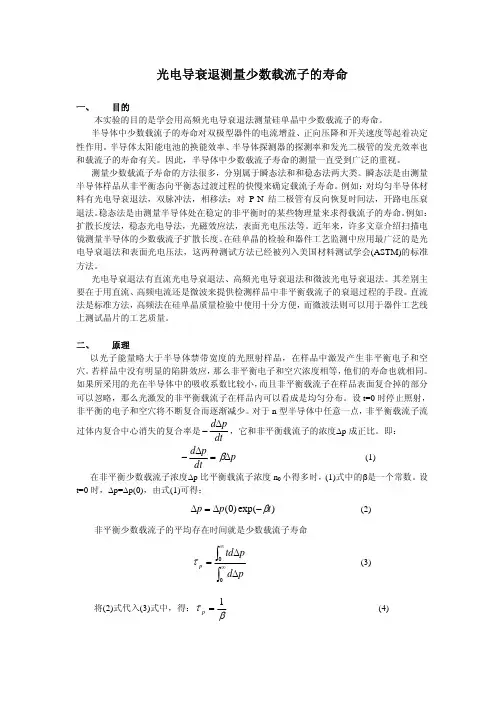

光电导衰退测量少数载流子的寿命一、 目的本实验的目的是学会用高频光电导衰退法测量硅单晶中少数载流子的寿命。

半导体中少数载流子的寿命对双极型器件的电流增益、正向压降和开关速度等起着决定性作用。

半导体太阳能电池的换能效率、半导体探测器的探测率和发光二极管的发光效率也和载流子的寿命有关。

因此，半导体中少数载流子寿命的测量一直受到广泛的重视。

测量少数载流子寿命的方法很多，分别属于瞬态法和和稳态法两大类。

瞬态法是由测量半导体样品从非平衡态向平衡态过渡过程的快慢来确定载流子寿命。

例如：对均匀半导体材料有光电导衰退法，双脉冲法，相移法；对P-N 结二极管有反向恢复时间法，开路电压衰退法。

稳态法是由测量半导体处在稳定的非平衡时的某些物理量来求得载流子的寿命。

例如：扩散长度法，稳态光电导法，光磁效应法，表面光电压法等。

近年来，许多文章介绍扫描电镜测量半导体的少数载流子扩散长度。

在硅单晶的检验和器件工艺监测中应用最广泛的是光电导衰退法和表面光电压法，这两种测试方法已经被列入美国材料测试学会(ASTM)的标准方法。

光电导衰退法有直流光电导衰退法、高频光电导衰退法和微波光电导衰退法。

其差别主要在于用直流、高频电流还是微波来提供检测样品中非平衡载流子的衰退过程的手段。

直流法是标准方法，高频法在硅单晶质量检验中使用十分方便，而微波法则可以用于器件工艺线上测试晶片的工艺质量。

二、 原理以光子能量略大于半导体禁带宽度的光照射样品，在样品中激发产生非平衡电子和空穴。

若样品中没有明显的陷阱效应，那么非平衡电子和空穴浓度相等，他们的寿命也就相同。

如果所采用的光在半导体中的吸收系数比较小，而且非平衡载流子在样品表面复合掉的部分可以忽略，那么光激发的非平衡载流子在样品内可以看成是均匀分布。

设t=0时停止照射，非平衡的电子和空穴将不断复合而逐渐减少。

对于n 型半导体中任意一点，非平衡载流子流过体内复合中心消失的复合率是dtp d ∆−，它和非平衡载流子的浓度∆p 成正比。

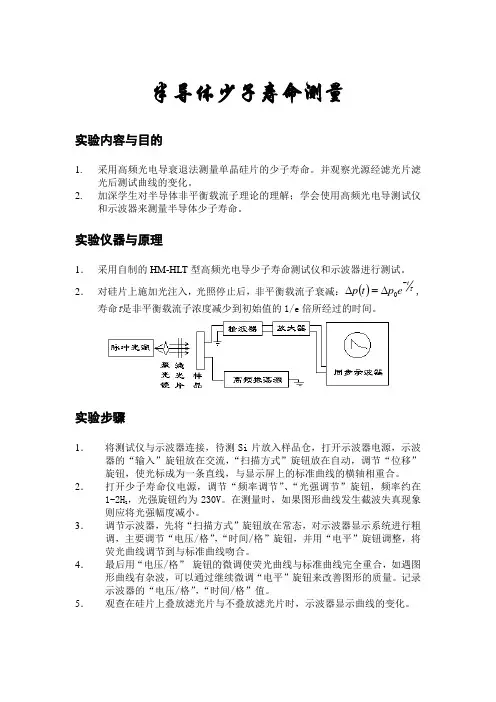

半导体少子寿命测量
实验内容与目的
1.
采用高频光电导衰退法测量单晶硅片的少子寿命。

并观察光源经滤光片滤光后测试曲线的变化。

2. 加深学生对半导体非平衡载流子理论的理解；学会使用高频光电导测试仪和示波器来测量半导体少子寿命。

实验仪器与原理
1． 采用自制的HM-HLT 型高频光电导少子寿命测试仪和示波器进行测试。

2． 对硅片上施加光注入，光照停止后，非平衡载流子衰减：()τt e p t p -∆=∆0,
寿命τ是非平衡载流子浓度减少到初始值的1/e 倍所经过的时间。

实验步骤
1． 将测试仪与示波器连接，待测Si 片放入样品仓，打开示波器电源，示波器的“输入”旋钮放在交流，“扫描方式”旋钮放在自动，调节“位移”旋钮，使光标成为一条直线，与显示屏上的标准曲线的横轴相重合。

2． 打开少子寿命仪电源，调节“频率调节”、“光强调节”旋钮，频率约在1-2H Z ，光强旋钮约为230V 。

在测量时，如果图形曲线发生截波失真现象
则应将光强幅度减小。

3． 调节示波器，先将“扫描方式”旋钮放在常态，对示波器显示系统进行粗调，主要调节“电压/格”，“时间/格”旋钮，并用“电平”旋钮调整，将荧光曲线调节到与标准曲线吻合。

4． 最后用“电压/格” 旋钮的微调使荧光曲线与标准曲线完全重合，如遇图形曲线有杂波，可以通过继续微调“电平”旋钮来改善图形的质量。

记录示波器的“电压/格”，“时间/格”值。

5．
观查在硅片上叠放滤光片与不叠放滤光片时，示波器显示曲线的变化。

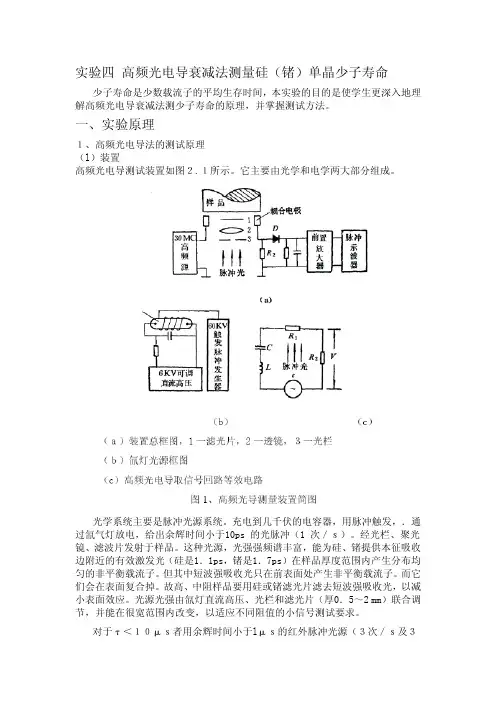

实验四 高频光电导衰减法测量硅（锗）单晶少子寿命少子寿命是少数载流子的平均生存时间，本实验的目的是使学生更深入地理 解高频光电导衰减法测少子寿命的原理，并掌握测试方法。

一、实验原理１、高频光电导法的测试原理（l）装置高频光电导测试装置如图２.１所示。

它主要由光学和电学两大部分组成。

光学系统主要是脉冲光源系统。

充电到几千伏的电容器，用脉冲触发，．通过氙气灯放电，给出余辉时间小于10ps 的光脉冲（1 次／ｓ）。

经光栏、聚光镜、滤波片发射于样品。

这种光源，光强强频谱丰富，能为硅、锗提供本征吸收边附近的有效激发光（硅是1．1ps，锗是1．7ps）在样品厚度范围内产生分布均匀的非平衡载流子。

但其中短波强吸收光只在前表面处产生非平衡载流子。

而它们会在表面复合掉。

故高、中阻样品要用硅或锗滤光片滤去短波强吸收光，以减小表面效应。

光源光强由氙灯直流高压、光栏和滤光片（厚0．5～2 mm）联合调节，并能在很宽范围内改变，以适应不同阻值的小信号测试要求。

对于τ＜１０μｓ者用余辉时间小于lμｓ的红外脉冲光源（３次／ｓ及３０次／ｓ），其光强由发光管电压调节。

电学系统主要有30ＭＨｚ的高频电源、宽频带前置放大厦，以及显示测试 信号的脉冲示波器等。

测量要求高频源内阻小且恒压，放大系统灵敏空高、线性 好，且示波器要有一标准的时间基线。

（2）取样显示30ＭＨｚ的高频源送出等幅的３０ＭＨｚ正弦波，经耦合电极耦合至单晶样 品，在其中产生同频率的高频电流0sin i I t ω=式中I ０为无光照时样品中高频电流的幅值；ω为频率。

此高频电流由另一同样 的电极耦合到检测电路的取样电阻R ２支路中。

当脉冲光以小注人条件照射样品时，产生了非平衡载流子，使电导率增加， 因高频源为恒压输出，故样品中高频电流的幅值增加ΔＩ， 以致光照时样品中 的高频电流是0()sin i I I t ω=+Δ光照间隙，样品中非平衡载流子因复合按指数规律衰减，高频电流幅值及在 R ２上的取样信号v 的幅值亦按同样规律衰退，即0(exp(/))sin f i I I t t τω=+Δ−0(exp(/))sin f v V V t t τω=+Δ−式中V O 为无光照时R ２上的的等幅高频电压幅值; ΔV 为光照后R ２上电压幅值的增量。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810365224.0(22)申请日 2018.04.20(71)申请人 江苏鑫华半导体材料科技有限公司地址 221004 江苏省徐州市经济技术开发区杨山路66号(72)发明人 高召帅　张天雨　姜浩　李福中　于跃　吴锋　(74)专利代理机构 南京苏高专利商标事务所(普通合伙) 32204代理人 肖明芳(51)Int.Cl.G01R 31/26(2014.01)B24B 37/02(2012.01)C30B 33/10(2006.01)(54)发明名称一种适用于高频光电导衰减法测量半导体级单晶硅少子寿命的预处理方法(57)摘要本发明公开了一种适用于高频光电导衰减法测量半导体级单晶硅少子寿命的预处理方法，包括以下步骤：(1)将单晶硅棒加工成圆柱形；(2)将步骤(1)得到的单晶硅棒进行化学抛光；(3)冲洗完成化学抛光的单晶硅棒，干燥。

本发明提供的预处理方法可以有效消除因硅棒的边界效应和表面复合效应引起的少子寿命的测量误差，使测量结果更能真实反映单晶硅棒晶体结构和深能级金属含量的实际情况。

权利要求书1页 说明书4页 附图2页CN 108549003 A 2018.09.18C N 108549003A1.一种适用于高频光电导衰减法测量半导体级单晶硅少子寿命的预处理方法，其特征在于，包括以下步骤：(1)将单晶硅棒加工成圆柱形；(2)将步骤(1)得到的单晶硅棒进行化学抛光；(3)冲洗完成化学抛光的单晶硅棒，干燥。

2.根据权利要求1所述的方法，其特征在于，步骤(1)中，利用研磨机将单晶硅棒加工成圆柱形。

3.根据权利要求1所述的方法，其特征在于，步骤(1)中，所述的单晶硅棒是完成区熔处理的单晶硅棒。

4.根据权利要求1所述的方法，其特征在于，步骤(2)中，所述的化学抛光是利用HF/HNO 3混合体系进行化学抛光。

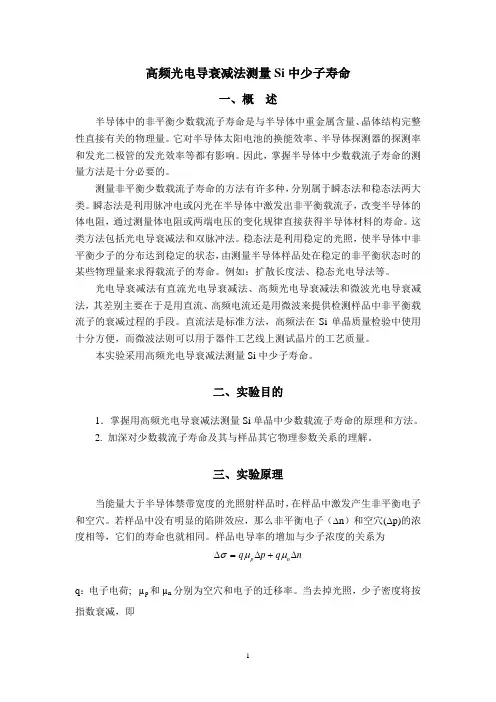

高频光电导衰减法测量Si 中少子寿命一、概 述半导体中的非平衡少数载流子寿命是与半导体中重金属含量、晶体结构完整性直接有关的物理量。

它对半导体太阳电池的换能效率、半导体探测器的探测率和发光二极管的发光效率等都有影响。

因此，掌握半导体中少数载流子寿命的测量方法是十分必要的。

测量少数载流子寿命的方法有许多种，分别属于瞬态法和稳态法两大类。

瞬态法是利用脉冲电或闪光在半导体中激发出非平衡载流子，改变半导体的体电阻，通过测量体电阻或两端电压的变化规律直接获得半导体材料的寿命。

这类方法包括光电导衰减法和双脉冲法。

稳态法是利用稳定的光照，使半导体中非平衡少子的分布达到稳定的状态，由测量半导体样品处在稳定的非平衡状态时的某些物理量来求得载流子的寿命。

例如：扩散长度法、稳态光电导法等。

光电导衰减法有直流光电导衰减法、高频光电导衰减法和微波光电导衰减法，其差别主要在于是用直流、高频电流还是用微波来提供检测样品中非平衡载流子的衰减过程的手段。

直流法是标准方法，高频法在Si 单晶质量检验中使用十分方便，而微波法则可以用于器件工艺线上测试晶片的工艺质量。

本实验采用高频光电导衰减法测量Si 中少子寿命。

二、实验目的1．掌握用高频光电导衰减法测量Si 单晶中少数载流子寿命的原理和方法。

2. 加深对少数载流子寿命及其与样品其它物理参数关系的理解。

三、实验原理当能量大于半导体禁带宽度的光照射样品时，在样品中激发产生非平衡电子和空穴。

若样品中没有明显的陷阱效应，那么非平衡电子（∆n ）和空穴(∆p)的浓度相等，它们的寿命也就相同。

样品电导率的增加与少子浓度的关系为nq p q n p ∆+∆=∆μμσq ：电子电荷;µp 和µn 分别为空穴和电子的迁移率。

当去掉光照，少子密度将按指数衰减，即τte p -∝∆τ：少子寿命，表示光照消失后，非平衡少子在复合前平均存在的时间。

因此导致电导率τσte -∝∆也按指数规律衰减。

鉴于目前 Semilab 少子寿命测试已在中国拥有众多的用户，并得到广大用户的一致认可。

现就少子寿命测试中，用户反映的一些问题做出如下说明，供您在工作中参考：1、Semilabμ-PCD 微波光电导少子寿命的原理微波光电导衰退法(Microwave photoconductivity decay)测试少子寿命，主要包括激光注入产生电子-空穴对和微波探测信号的变化这两个过程。

904nm 的激光注入（对于硅，注入深度大约为30um）产生电子-空穴对，导致样品电导率的增加，当撤去外界光注入时，电导率随时间指数衰减，这一趋势间接反映少数载流子的衰减趋势，从而通过微波探测电导率随时间变化的趋势就可以得到少数载流子的寿命。

少子寿命主要反映的是材料重金属沾污及缺陷的情况。

Semilab μ-PCD 符合ASTM 国际标准F 1535 - 002、少子寿命测试的几种方法通常少数载流子寿命是用实验方法测量的，各种测量方法都包括非平衡载流子的注入和检测两个基本方面。

最常用的注入方法是光注入和电注入，而检测非平衡载流子的方法很多，如探测电导率的变化，探测微波反射或透射信号的变化等，这样组合就形成了许多寿命测试方法。

近30 年来发展了数十种测量寿命的方法，主要有：直流光电导衰退法；高频光电导衰退法；表面光电压法；少子脉冲漂移法；微波光电导衰减法等。

对于不同的测试方法，测试结果可能会有出入，因为不同的注入方法，表面状况的不同，探测和算法等也各不相同。

因此，少子寿命测试没有绝对的精度概念，也没有国际认定的标准样片的标准，只有重复性，分辨率的概念。

对于同一样品，不同测试方法之间需要作比对试验。

但对于同是Semilab 的设备，不论是WT-2000 还是WT-1000，测试结果是一致的。

μ-PCD 法相对于其他方法，有如下特点：（1）无接触、无损伤、快速测试（2）能够测试较低寿命（3）能够测试低电阻率的样品（最低可以测0.01ohmcm 的样品）（4）既可以测试硅锭、硅棒，也可以测试硅片，电池（5）样品没有经过钝化处理就可以直接测试（6）既可以测试P 型材料，也可以测试N 型材料（7）对测试样品的厚度没有严格的要求（8）该方法是最受市场接受的少子寿命测试方法3、表面处理和钝化的原因μ-PCD 测试的是少子有效寿命，它受两个因素影响：体寿命和表面寿命。

实验2 高频光电导衰退法测量硅单晶少子寿命1． 实验目的掌握一种测量硅单晶少子寿命的方法。

2． 实验内容用高频光电导衰退法测量硅单晶棒或单晶片的少子寿命。

3． 实验原理3.1 直流光电导衰退法直流光电导衰退法是根据恒定电流作用下半导体样品的光电导随时间衰减的特性来测量少子寿命的。

其测试简图见图1 。

图中，R 是被测半导体样品的体电阻，E 是直流电源，R C 是测试回路的限流电阻，且选择R R C >>，故可近似认为流过样品的电流I 恒定不变。

这样，用示波器记录光照停止后R两端电压随时间的变化就等同于记录R 随时间的变化，实际上也就是记录半导体中非平衡载流子浓度随时间的衰减的曲线，由此衰减曲线就可以得到单晶材料的少子寿命。

以N 型半导体为例，设样品暗电导率为0σ，光照下的电导率为σ，那么()100n q n μσ=()20σσσ∆+= 式（2）中，σ∆为附加光电导率。

假设光注入下非平衡载流子浓度为p n ∆∆,，若无明显的陷阱效应，近似有p n ∆=∆，所以附加光电导（σ∆）与非平衡少数载流子浓度（p ∆）之间有如下关系()()3p n pq μμσ+∆=∆ 在小注入条件下，近似有0σσ≈，故光照条件下电阻率的改变量为()411200σσσσρ∆-≈-=∆相应电阻的改变量近似为()520σσρs l s l R ∆-=∆=∆式中s l ,分别为样品的长度和截面积。

将式（1）、（3）代入式（5），得到()600R n p R n p n ⋅+⋅∆-=∆μμμ式中，n q n R μ00=，它是无光照条件下半导体样品的体电阻。

于是，样品体电阻（R ）两端电压的改变量为()()7000V n p IR n p R I V n p n n p n μμμμμμ+∆-=+∆-=∆=∆把式（7）换一种写法，可以得到光照前后样品两端电压的相对变化与样品中少数载流子浓度之间的关系()80np n n p V V μμμ+∆-=∆式中V 为无光照时直流电流I 在样品上产生的电压降。
