1200全站仪上装格式文件及导出数据

全站仪使用操作说明全站仪是一种测量仪器，广泛应用于建筑、工程、测绘等领域。

它可以实现高精度的距离测量、角度测量以及测量数据的存储和处理。

本文将详细介绍全站仪的使用操作步骤。

一、开机与初始化1.将全站仪放置在平稳的地面上，并连接传输线缆和电源线。

2.按下电源开关，等待全站仪启动。

启动完成后，全站仪会自动进行校准和初始化，此过程需要等待一段时间。

根据具体型号的要求，通过操作面板上的相应按键完成初始化设置。

二、水平中心快速收敛1.在完成初始化后，全站仪会自动进入水平中心快速收敛模式。

此时，需要将全站仪定位到待测点上，并保持水平状态。

在操作面板上选择“水平中心快速收敛”选项，开始进行校准。

2.全站仪会发出激光束，通过观察仪器显示屏上的提示，将目标对准至激光束上。

根据仪器提示进行进一步操作，等待校准完成。

三、测量模式设置1.在校准完成后，可以通过操作面板上的菜单进行测量模式的设置。

常见的测量模式包括：角度测量、距离测量、坐标测量等。

2.根据实际需要选择相应的测量模式，在菜单中进行设置并确认。

四、角度测量1.进入角度测量模式后，全站仪会发出测向目标的激光束。

将目标对准激光束上，并观察显示屏上的读数。

如果有需要，可以通过操纵控制面板上的触摸屏或按键进行校准和调整。

2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出角度测量模式。

五、距离测量1.进入距离测量模式后，全站仪会发出激光束测量目标点的距离。

将目标对准激光束上，并观察显示屏上的读数。

需要注意的是，高度差对距离测量有一定影响，如果需要更精确的测量结果，可以通过仪器的高度差补偿功能进行调整。

2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出距离测量模式。

六、坐标测量与存储1.进入坐标测量模式后，全站仪会通过角度和距离测量目标点的坐标。

根据仪器的操作提示进行操作，将目标对准激光束上，并观察显示屏上的读数。

2.在测量完一个目标点后，可以通过操作面板上的菜单选择测量下一个目标点或者退出坐标测量模式。

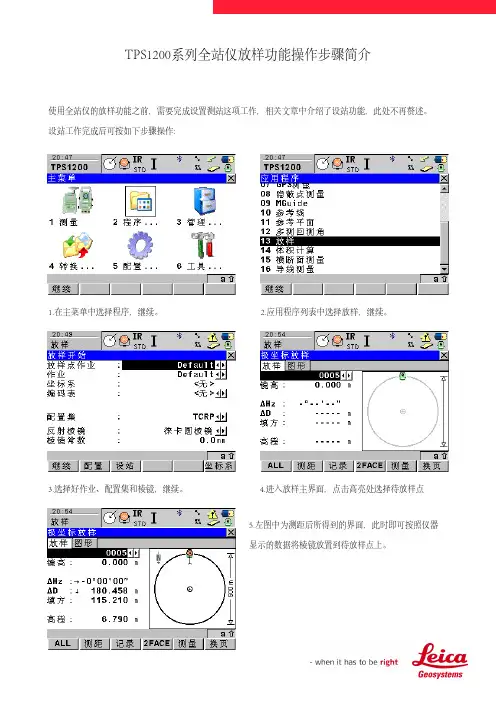

TPS1200系列全站仪放样功能操作步骤简介
使用全站仪的放样功能之前,需要完成设置测站这项工作,相关文章中介绍了设站功能,此处不再赘述。

设站工作完成后可按如下步骤操作:
1.在主菜单中选择程序,继续。

2.应用程序列表中选择放样,继续。

3.选择好作业、配置集和棱镜,继续。

4.进入放样主界面,点击高亮处选择待放样点
5.左图中为测距后所得到的界面,此时即可按照仪器
显示的数据将棱镜放置到待放样点上。

6.使用换页键查看图形,可见仪器与待放样点的位置关系
7.点击键盘上的Shift键,可查看到上图附加功能。

如果使用带有马达的全站仪,使用2D或3D定位,当选中待放样点后,仪器将自动转到并对准待放样点方向。

配置中可设置放样中的参考方向、指向方式、放样点记录格式等功能,根据需要进行设置即可。

上图中"人工"键的功能可方便您在放样过程中随意输入角度、距离、高程,进行放样。

北京华徕新虹科技发展有限公司 技术部。

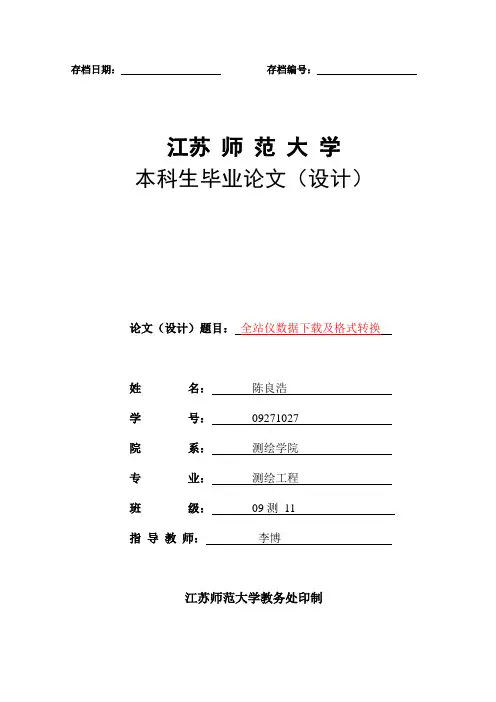

存档日期：存档编号：江苏师范大学本科生毕业论文（设计）论文（设计）题目：全站仪数据下载及格式转换姓名：陈良浩学号：09271027院系：测绘学院专业：测绘工程班级：09测11指导教师：李博江苏师范大学教务处印制中英文摘要、目录单独起页，页码用“Ⅰ、Ⅱ…”表示。

中英文摘要示例：摘要（宋体小二加粗）（摘要正文：宋体小四，1.5倍行距）目前，在测量工作中电子平板测图手段（全站仪+ 笔记本电脑+ 外业数据采集资料软件）已逐步登上历史舞台，取代了传统的平板测图方式.外业测图软件大部分采用全站仪与笔记本电脑之间单个数据的传送方法，在具体的工作过程中即时采集即时传送，因此一般的用户也必须配备笔记本电脑，但笔记本电脑价格昂贵，电池蓄电量小，使用时间短，远远不能满足外业测绘工作的需要. 为解决以上问题，节省人力物力，提高工作效率，使测绘工作顺利进行，可借助全站仪中有较大数据存储器这一优势，利用全站仪外业采集数据，内业处理数据，同时对多个工程的测量数据以文件的方式进行记录和保存，只要设置不同的文件名即可.目前市场上的全站仪都可存8000 个碎部点的测量数据，在测量中采集到的数据都可以直接记录和存储于仪器的内存中，但对这些数据的后续处理和利用的前提必须是将其传输进入计算机，并把其转换成外业采集数据软件所需的数据格式.根据这一现况，研究如何将具有强大的计算、数据处理功能的VB程序设计软件与先进的全站仪有机地结合起来，利用全站仪可以存储数据的优势及VB程序设计软件强大的数据处理能力,打破传统的单一数据传输的限制，在全站仪和测绘专业软件之间实现数据的批量传输，让两者之间在功能上优势互补，为全数字化测绘工作探索出一条新路径.而本文基于对全站仪和VB编程的研究，为解决测量工作中全站仪与计算机数据批量传输的问题，利用VB 程序设计软件编写程序，实现了在测量过程中利用全站仪的内存功能来存储野外采集的数据资料，在内业通过程序把全站仪储存的数据传输进入计算机的过程，并可以根据用户需要转换成CASS成图系统的数据格式.关键词：（加粗）全站仪数据传送 VB 数据转换Abstract（Times New Roman小二）（摘要正文：Times New Roman四号，固定值18磅）Nowadays the per capita share of land resources of China is small, and terrible problems of wasting exist in the use of land resources, so making land arrangement will have an incalculable positive effect on promoting the rational utilization of land, adjusting the structure of land use, achieving the rational distribution of land resources, enhancing availabilities of land, improving the ecological environment, getting the goal of land protection and increasing of national economy.This article based on the research of land arrangement probes into speculative knowledge of land arrangement. And it’ll be easier to inquire, census, analyze, and earthwork calculation with the practice experience and knowledge of programming I have got. Firstly to make a research on inquiry of numbers of map spots, names of land categories, codes of land cate gories, and areas of map spots based on property. Secondly to study to inquire number of map spots, names of land categories, property, and areas of map spots based on the codes of land categories. Then to inquire properties of map spots, numbers of map spots, codes of land categories and areas of map spots. The last but not least, to do the work of earthwork calculation based on the height point that collected outside.Key words（加粗）：land arrangement, inquire, statistical analysis, earthwork calculation.目录样式如下：目录（宋体小二加粗）摘要（宋体四号加粗） (Ⅰ)Abstract（Times New Roman四号） (Ⅱ)1 绪论（宋体四号加粗） (1)1.1 概述（宋体小四，下同，用分散对齐） (1)2 设计思路 (2)2．1 系统模块设计 (2)2．2 MSComm控件介绍 (3)3 主要代码 (4)4 过程实现及分析 (11)5 程序优化及展望 (12)6 个人心得与总结 (13)从正文开始加页码，从“1”开始，在底端居中。

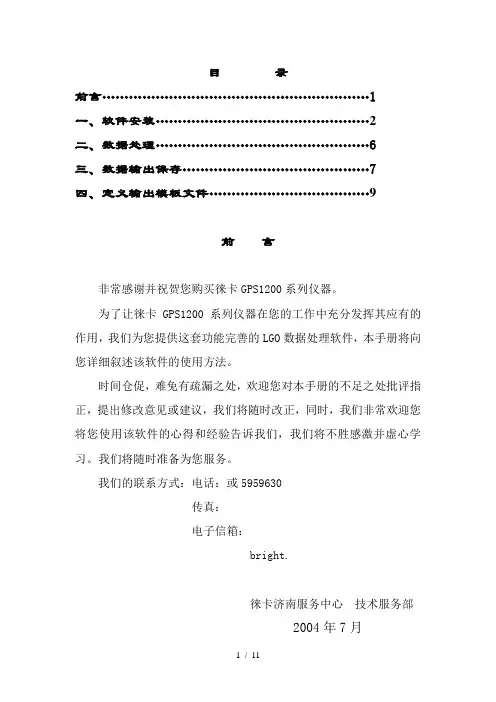

目录前言 (1)一、软件安装 (2)二、数据处理 (6)三、数据输出保存 (7)四、定义输出模板文件 (9)前言非常感谢并祝贺您购买徕卡GPS1200系列仪器。

为了让徕卡GPS1200系列仪器在您的工作中充分发挥其应有的作用，我们为您提供这套功能完善的LGO数据处理软件，本手册将向您详细叙述该软件的使用方法。

时间仓促，难免有疏漏之处，欢迎您对本手册的不足之处批评指正，提出修改意见或建议，我们将随时改正，同时，我们非常欢迎您将您使用该软件的心得和经验告诉我们，我们将不胜感激并虚心学习。

我们将随时准备为您服务。

我们的联系方式：电话：或5959630传真：电子信箱：bright.徕卡济南服务中心技术服务部 2004年7月1 / 11一、软件安装1、打开安装盘，选择SETUP2、进入安装向导3、在此界面，点击下一步4、在此界面，点击下一步3 /115、在此界面，点击是6、在此界面，点击下一步7、在此界面，选择LEICA Geo Office Combined （LEICA Geo Office Terrestrial 是全站仪用），点击下一步8、选择安装路径，建议用缺省路径，点击下一步：9、在此界面，点击下一步：10、在此界面，点击下一步：5 /1111、安装开始：12、安装完毕：13、安装完毕后，会在桌面上出现以下图标：请注意：如果安装过程中提示Dongle 路径不对，请打开安装盘中的Dongle 文件夹，选择DRIVER541后继续即可。

二、数据处理1、在桌面上双击LEICA Geo Office Combined图标，程序启动后，进行如下操作：管理工具条→项目→（点击右键）新建：2、输入项目名称，选择存储路径，点击确定：此时项目为没有内容的空项目。

3、在工具栏里点击输入原始数据：4、在查看处选择数据文件所在位置，在文件类型处选择system1200原始数据或相对应的数据格式（观测数据原始文件名为DBX，当有多个数据文件时，如果不选择包含子文件夹，则只输入选中数据文件，如果选择包含子文件夹，则输入全部数据文件），点击输入：5、点击分配，将数据导入空项目中，然后点击关闭：三、数据输出保存1、点击输出菜单或工具栏中的ASCII文件输出：2、a、选择要输出的数据格式，输出保存：7 / 11点击设置，可设置内容：b、要输出自定义格式，请在保存类型行中选择定制ASCII文件，然后再点击设置，在格式化模板处点击，选择自定义模板文件，保存：9 /11四、定义输出模板文件在内业处理时，我们可以根据需要，编辑我们需要的数据输出格式，也就是说，只要我们知道了所用成图软件的数据格式，我们就可以自己动手编辑一个适用于该软件的数据输出格式，这可以方便地实现软件与仪器之间数据的对接。

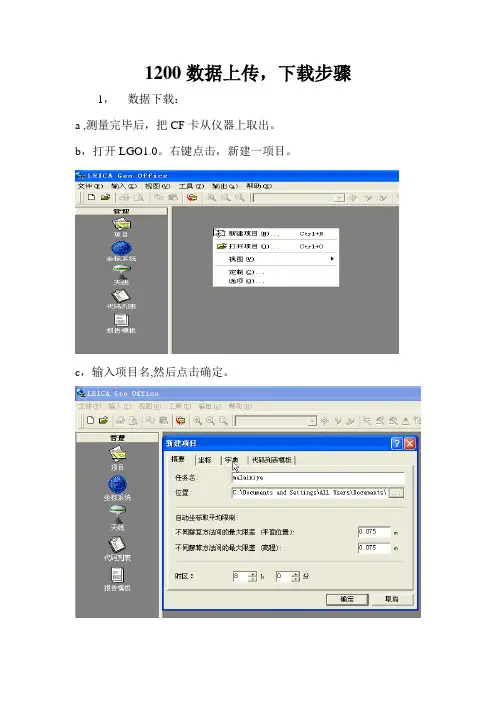

1200数据上传，下载步骤1，数据下载：
a ,测量完毕后，把CF卡从仪器上取出。

b，打开LGO1.0。

右键点击，新建一项目。

c，输入项目名,然后点击确定。

D，右键红色箭头的快捷键输入原始数据。

在查看文件夹下面找到原始数据存放的CF卡的DBX文件夹下面的测量作业。

左键选择要输出的作业。

文件类型选择System1200数据。

点击输入。

E,右键点击名称，然后分配。

完了点关闭。

F,右键点击输出>>ASCII数据…。

G，点击右下角的设置。

H，在概要菜单下选择坐标类型为“地方+格网坐标”，高程类型为“正高”.点菜单下选择要输出的内容。

坐标系统为无。

然后点击确定。

I,在下面这个界面点击输出。

然后在路径文件中查看输出的数据。

至此，数据下载完毕。

J，以下为我们输出的数据。

2，数据上传。

a，先编辑一个TXT的放样数据文件。

如下图所示，
B，把这个文件拷贝到CF卡的DATA文件夹下面。

C，好了把CF卡放到全站仪上。

到转换菜单下。

把数据导入作业。

选择从文件（CF卡中放样的文件）复制到文件（仪器中存储的作业）。

按F2进行配置，配置正确按F1继续。

当提示点已经输入即可。

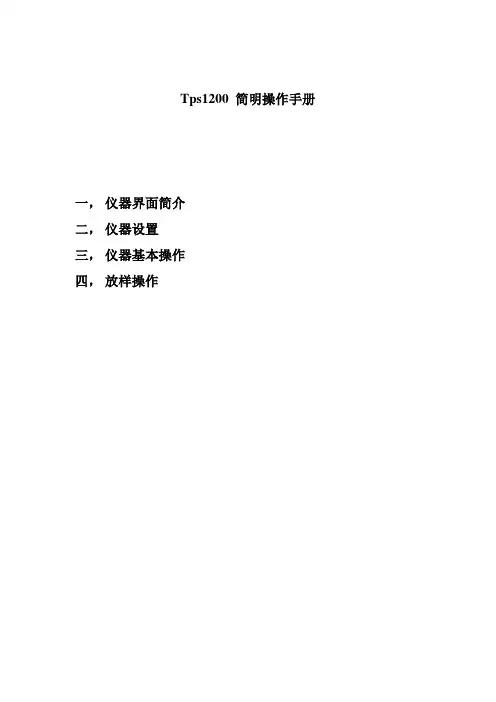

Tps1200 简明操作手册一，仪器界面简介二，仪器设置三，仪器基本操作四，放样操作一，仪器界面二，仪器设置在仪器主菜单选择管理菜单进入左下图按F2——新建，如右上图，输入配置集名称，描述，创建者可不输按F1——保存，到左下图“简化的项目”设置内容较少，“查看所有内容”设置所有内容，选择查看所有内容按F1继续，如右上图，选择语言为中文，按F1继续，到单位和格式设置，按照自己测量时的需要设置格式和单位，可以按F6——换页切换到“角度”，“实间”，“格式”等卡页进行设置，设置好以后按F1继续到右上图，在此设置仪器测量时屏幕显示的内容按F3——显板到下页在上图中，可以设置在测量时屏幕每一行所显示的内容。

如上图，光标在第2行处回车，在谈出的选项列表中选择其中的一个作为第2行的显示内容，其他行同样。

设置好以后继续回到显示设置界面，按F1继续到左下图编码可以不选，按F1继续到右上图，设置Id 模板，用导航键的上下键选择要配置ID 模板的栏（点、线、面栏）。

按ENTER 键进入ID 模板库。

F2（增加）创建一个新的ID 模板。

栏输入ID 模板名称，“增量方式”点号的自动增加方式，仅仅数字就是点、线、面的首次编号的最后一位必须是数字。

字符数字就是自动增量可以是字符也可以是数字。

“增量”输入增量的大小，缺省值为“1”，如：增量方式为数字，首点为A1，即记录首点后点号自动变为A2。

如果增量方式为数字字符，看首点末位是数字还是字母，如首点为A，记录首点后点号自动变为B。

“光标位置”测量点时在ID 栏按ENTER 键时光标所在位置继续到下图，如上图，本项设置主要设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进行气象改正PPM，而将几何改正、投影改正PPM 设为0。

对高差进行折光差改正。

温度：测距时测站大气温度，大气压：测距时测站大气压，相对湿度: 测距时大气相对湿度大气ppm: 大气ppm 的自动计算值，也可强制输入。

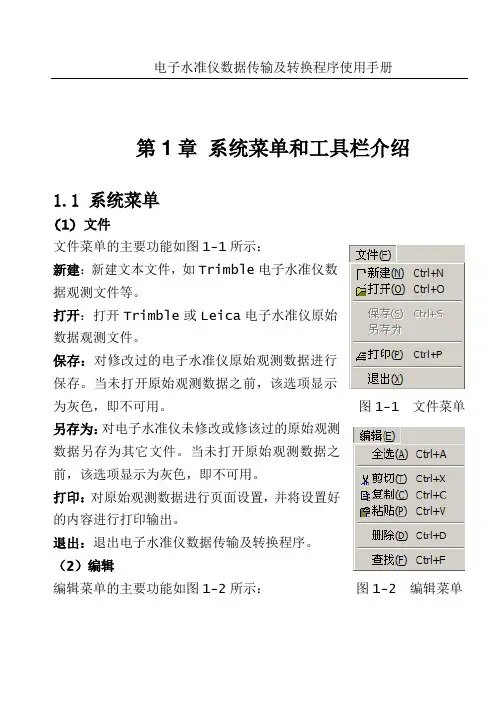

第1章系统菜单和工具栏介绍1.1 系统菜单(1) 文件文件菜单的主要功能如图1-1所示：新建：新建文本文件，如Trimble电子水准仪数据观测文件等。

打开：打开Trimble或Leica电子水准仪原始数据观测文件。

保存：对修改过的电子水准仪原始观测数据进行保存。

当未打开原始观测数据之前，该选项显示为灰色，即不可用。

图1-1 文件菜单另存为：对电子水准仪未修改或修该过的原始观测数据另存为其它文件。

当未打开原始观测数据之前，该选项显示为灰色，即不可用。

打印：对原始观测数据进行页面设置，并将设置好的内容进行打印输出。

退出：退出电子水准仪数据传输及转换程序。

（2）编辑编辑菜单的主要功能如图1-2所示：图1-2 编辑菜单2全选：对原始观测数据进行全部选择。

剪切：对所选的数据进行切除，并将其内容放入剪贴板中。

复制：将当前所选的原始观测数据复制到剪贴板中去。

粘贴：将剪贴板中的内容复制到当前光标所在处。

删除：删除当前所选的原始观测数据。

查找：在原始数据文件中对符合要求的数据、字母或其它特殊符号进行查找，并将当前光标停留在查找处。

（3）数据传输数据传输菜单的主要功能如图1-3所示：仪器类型：当从不同类型的仪器上下传原始观测数据时，就应在仪器类型选项上选择不同的仪器。

在仪器类型菜单中，又有Trimble 、Leica 、Nikon 图1-3 数据传输菜单 三个子菜单。

图1-4 通讯参数设置3通讯参数设置：单击该选项，可出现如图1-4所示的通讯端口对话框，在该对话框中，可对数据通讯端口、数据传输最大速度、数据位、奇偶位等通讯参数进行设置。

从仪器下传数据：当仪器类型和通讯参数设置都选择好之后，连接计算机和电子水准仪，当击该选项即可从电子水准仪上下载原始水准测量数据。

（4）仪器类型仪器类型菜单的主要功能如图1-5所示：Trimble:当水准测量的观测仪器为Trimble 且原始观测数据已打开，应在仪器类型菜单中选择Trimble 对原始观测数据进行转换整理。

水准仪数据导出步骤
1.打开水准仪和电脑；打开电脑上的数据接收软件
2.首先水准仪连接电脑：第一步，选择“数据”，点击“NET”；第二步，选择“USB连接”，点击“NET”，再一次根据提示点击“NET”，提示连接成功后返回数据界面。

3.①选择“数据导出”点击“NET”；②之后选择需要输出的目标位置和作业名，选中“输出”点击“NET”；③在电脑上选中“USB通讯”中的“接收数据”并根据提示选择“确定”；④仪器提示导出成功且电脑上数据显示完整，即为数据传输成功，如果传输失败请重做此步骤。

4.数据的处理，测量成果无误就选择“报表”中的“点报表”在弹出的对话框中点击“确定”系统会自动生成报表的形式，再选择你需要保存的三种之一的文本形式，点击进去选定你要存储的地方并命名，再一次点确定即可保存成功。

以上仅为本人的数据传输与存储步骤，可能不详细，请酌情参考。

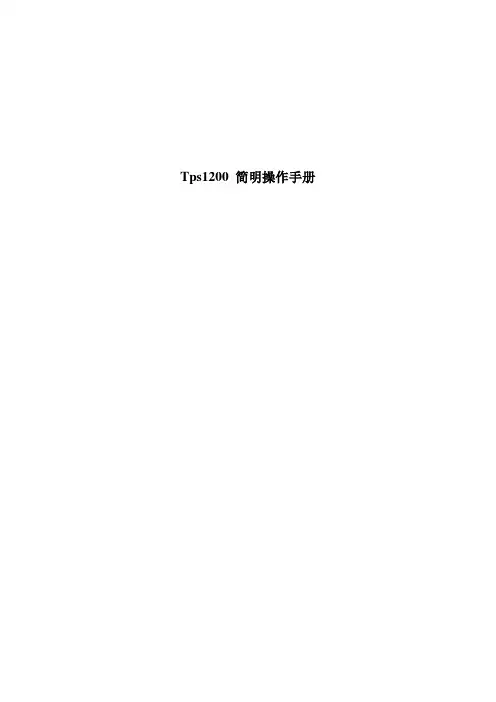

Tps1200 简明操作手册一，仪器界面二，仪器设置在仪器主菜单选择管理菜单进入左下图按F2——新建，如右上图，输入配置集名称，描述，创建者可不输按F1——保存，到左下图“简化的项目”设置内容较少，“查看所有内容”设置所有内容，选择查看所有内容按F1继续，如右上图，选择语言为中文，按F1继续，到单位和格式设置，按照自己测量时的需要设置格式和单位，可以按F6——换页切换到“角度”，“实间”，“格式”等卡页进行设置，设置好以后按F1继续到右上图，在此设置仪器测量时屏幕显示的内容按F3——显板到下页在上图中，可以设置在测量时屏幕每一行所显示的内容。

如上图，光标在第2行处回车，在谈出的选项列表中选择其中的一个作为第2行的显示内容，其他行同样。

设置好以后继续回到显示设置界面，按F1继续到左下图编码可以不选，按F1继续到右上图，设置Id 模板，用导航键的上下键选择要配置ID 模板的栏（点、线、面栏）。

按ENTER 键进入ID 模板库。

F2（增加）创建一个新的ID 模板。

栏输入ID 模板名称，“增量方式”点号的自动增加方式，仅仅数字就是点、线、面的首次编号的最后一位必须是数字。

字符数字就是自动增量可以是字符也可以是数字。

“增量”输入增量的大小，缺省值为“1”，如：增量方式为数字，首点为A1，即记录首点后点号自动变为A2。

如果增量方式为数字字符，看首点末位是数字还是字母，如首点为A，记录首点后点号自动变为B。

“光标位置”测量点时在ID 栏按ENTER 键时光标所在位置继续到下图，如上图，本项设置主要设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进行气象改正PPM，而将几何改正、投影改正PPM 设为0。

对高差进行折光差改正。

温度：测距时测站大气温度，大气压：测距时测站大气压，相对湿度: 测距时大气相对湿度大气ppm: 大气ppm 的自动计算值，也可强制输入。

F3: 选择使用大气压还是使用海拔高程作为参数。

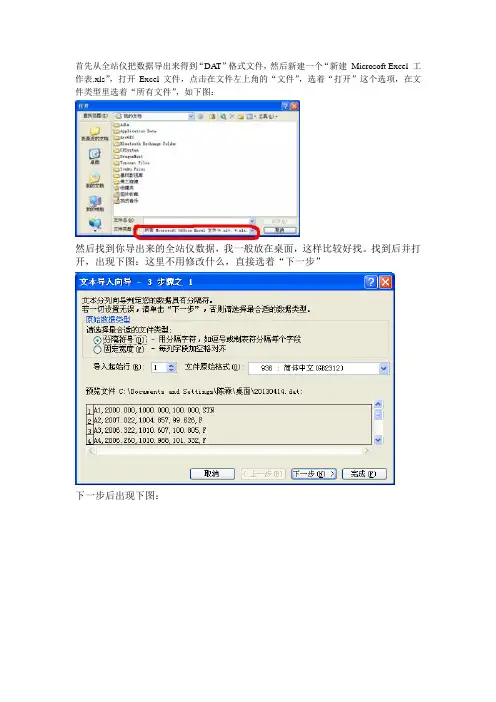

首先从全站仪把数据导出来得到“DA T”格式文件，然后新建一个“新建Microsoft Excel 工作表.xls”，打开Excel文件，点击在文件左上角的“文件”，选着“打开”这个选项，在文件类型里选着“所有文件”，如下图：
然后找到你导出来的全站仪数据，我一般放在桌面，这样比较好找。

找到后并打开，出现下图：这里不用修改什么，直接选着“下一步”
下一步后出现下图：
在“空格”和“逗号”两处打钩，选着下一步，出现下图：选着“文本”，
然后点击完成就行了，就出现下图：
从上面两幅图中，你可以看出区别了吧，就不用我多说了。

然后关闭文件，会有
一个提问，是否保存，选着是，得到的数据后，用记事本打开，
在A1和STN之间选中空白处并复制，然后在“编辑”中找到“替换”，在查找内容处“粘贴”，替换为处选着“，”如下图：
做完上面这些步骤后，就可以得到自己想要的数据了，当然这些只是我所用的方法之一，如果还有什么不懂可以M我。

徕卡1200系列全站仪机载软件-CP4测量使用说明书铁道第三勘察设计院集团有限公司航遥测绘分院二○一○年七月目录一、概况 (1)1，系统组成 (1)2，使用特点 (1)3，运行环境 (1)二、机载程序启动 (1)1，程序的安装与卸载 (1)2，运行程序 (2)三、机载程序内容 (4)1，CP4测量 (4)1.1,作业设臵 (4)1.2，CP3测量 (7)1.3，CP4测量 (8)1.4，限差判定 (11)2,CP4放样 (12)3,数据查看 (12)4,数据导出 (14)一、概况通过开发徕卡1200系列全站仪机载测量程序，可以全自动的进行CP3点测量，智能化的测量CP4点，还可以进行测量限差的判断。

使得整个CP4测量过程简洁、效率高、错误率低。

1，系统组成机载程序CP4Survey.azh：安装在仪器系统中，控制仪器完成各种操作。

图1 1200应用程序界面2，使用特点全中文操作，平易近人，操作人员可轻松掌握。

3，运行环境软件运行环境为Leica1200机载的操作系统System 1200。

软件的开发平台为GEO C＋＋。

二、机载程序启动1，程序的安装与卸载程序的安装将光盘中CP4Survey.azh拷贝至CF卡System目录下，在仪器主页面中运行：6 工具\3上载系统文件\1 应用程序，出现以下页面。

图2 1200应用程序上载界面在程序选项中选择CP4Survey.azh文件，点击F1 继续即可完成机载程序的安装。

按“2.程序”调出仪器机载程序清单，选择CP4测量后即可启动程序。

图3 应用程序列表程序的卸载在仪器主页面中运行：6 工具\3上载系统文件\1 应用文件（见图2），选择F4删除，在程序列表中选择CP4Survey.azh，删除后即可完成程序的安全卸载。

2，运行程序启动程序后，进入程序作业设臵通用界面，如下图4。

在这个界面里可以增加删除编辑作业。

图4 1200应用程序通用对话框选择F1即可进入CP4应用程序许可码输入界面(如下图5)。

徕卡 TPS1200 系列高性能全站仪徕卡TPS1200全站仪徕卡TPS1200全站仪集成了多种令人激动的新特性：快速、精密、易用、可靠，这使得它可以更好、更高效地胜任最复杂的测量任务，其最成功之处是能与GPS完美结合合。

精湛的测量技术高精度角度测量和长测程距离测量，再辅以精准的自动照准，快速、可靠的棱镜自动识别，使得您的测量工作更加轻松、快捷和精确。

简便的操作直观的界面，高效的数据管理器，TPS和GPS拥有同样易于使用的机载应用程序。

大尺寸图形显示屏方便浏览整个测量区域，即时访问所有的测量数据。

确切了解已经完成的和尚未完成的测量任务。

异常灵活可以按您希望的工作方式配置您手中TPS1200，您就像工厂中的工程师一样设计TPS1200的测量功能，诸如应用程序、测量方式和输出数据格式等。

完整系列T P S1200全站仪有各种型号和选项，总有一款可以最适合您。

无所不能利用T P S1200可以进行测量、施工、放样、地形测量、变形监测等。

和GPS联合作业，更能得益于1200系统巨大的生产效率。

TPS1200和GPS˝的完美结合。

所有的TPS1200都可以升级到SmartStation。

整合最高端的GPS技术和强大的数据管理功能。

可胜任各种GPS应用。

统一的操作理念统一的数据管理Leica System1200GPS 和TPS 联合工作针对所有应用面向现在和未来按照最严格的标准、以最先进的测量技术进行设计和制造，徕卡1200系统具备了高效性和高可靠性，并且可以胜任最恶劣的工作环境。

一个全新、易学易用的用户界面，完备的功能和特点，强大的数据管理系统，以及用户可编程能力，以上这些特性对于S y s tem1200的GPS 和TPS 设备都是通用的。

顶级性能、高精度的全站仪。

它可以做你想做的任何事情，甚至更多。

TPS 和GPS 具有相同的操作理念。

使用任何一个都是非常便捷。

由于TPS 和GPS 使用了相同的格式和数据管理，您可以把其中一种设备的存储卡放到另一种设备中，并以同一种方式进行工作。

用户手册多测回测角-自动版欢迎您使用多测回测角机载软件。

使用中如有什么问题或修改意见，请与我们联系，我们将竭诚为您服务。

为正确、可靠地使用本软件，请仔细阅读本用户手册或CD 中相关电子文档中的详细说明。

软件标识 在软件CD 标签上，标有该软件的注册号和版本号。

请在下面填写上版本号与注册号，以便你在需要的时候，与天津铁三院航遥测绘分院联系。

注 册 号：软件版本：1 概述 (1)1.1系统组成 (1)1.2使用特点 (1)1.3运行环境 (1)2 机载程序安装与启动 (2)2.1程序的安装与卸载 (2)2.2运行程序 (3)3 机载程序内容 (4)3.1参数设置与测量 (4)3.1.1参数设置 (5)3.1.2限差设置 (6)3.1.3气象设置 (6)3.2测点学习管理 (6)3.3测量 (8)3.3.1测量界面 (8)3.3.2测量错误 (8)3.3.3测量限差显示 (9)3.3.4重测设置对话框........................11 3.4导线数据查看 (12)3.4.1数据查看选项对话框 (12)3.3.2查看测量的原始值 (12)3.5导线数据导出 (13)目录多测回测角-自动版多测回测角-自动版1现代测绘技术进入信息化，自动化，一体化，集成化，数字化的时代，顺应潮流开发适合我院具体情况的勘测一体化软件，实现外业勘测的无纸化。

开发徕卡全站仪机载测量软件，就是实现无纸化、全数字化测量作业的最方便、经济、有效的途径，充分利用徕卡全站仪自动化、数字化、一体化、可编程性等先进性能，依据铁路勘测设计规范，专门开发外业测量、记录、验算、计算的专业机载软件，显得尤为重要。

。

1.1 系统组成机载程序SetsOfAngles.azh ，安装在仪器系统中，控制仪器完成各种操作。

1.2 使用特点多测回测角程序按照测量规范全圆测回法对目标进行手动或全自动多测回测量。

测量操作全部在徕卡全站仪上完成。

外业测量工作采用全站仪自动记录、自动计算、自动验算指标，并对测量成果进行实时质量控制；软件直接在徕卡全站仪上运行，无需另加外部计算设备（PC 机和各种电子手簿）， 原始采集数据全部存储在全站仪CF 卡上，可非常方便的拷贝到微机。
