铸铁焊接方法及技巧【干货】

铸铁的焊接工艺铸铁是一种常见的工程材料，具有良好的可铸造性和机械性能，但其焊接难度较高。

铸铁的焊接工艺需要特别的注意和技术，以下是铸铁焊接工艺的一般流程和注意事项：1. 准备工作：在焊接铸铁前，需要对铸铁进行充分清洁和预处理。

清除铸铁表面的杂质、油脂和锈蚀物，并用合适的工具将焊接部位打磨光滑。

2. 选择合适的焊接方法：铸铁的焊接方法多种多样，常见的有手工电弧焊、氩弧焊和等离子焊等。

根据具体情况选择适合的焊接方法，以保证焊接质量和效果。

3. 制定焊接工艺参数：根据铸铁的材质和焊接要求，制定合适的焊接工艺参数，如焊接电流、电压、焊接速度等。

这些参数的选择应根据实际情况，并可在焊接过程中进行调整和优化。

4. 预热和后续退火处理：由于铸铁容易发生焊接变形和裂纹，为了减少热应力，一般需要对焊接部位进行预热。

预热温度一般在300-500摄氏度之间，可提高铸铁的可塑性和焊接质量。

焊接完成后，还需要进行后续的退火处理，降低残余应力和恢复材料的力学性能。

5. 选择合适的焊接材料：铸铁的焊接材料主要有铸铁焊条、铜合金焊条和铜铝焊条等。

根据具体应用场景和焊接要求，选择合适的焊接材料，以保证焊缝的强度和耐腐蚀性。

6. 控制焊接速度和电流：在焊接过程中，要控制焊接速度和电流，避免焊接速度过快或电流过大，造成铸铁的过热和过烧。

焊接速度应适中，电流应调整到适当的范围，保证焊接质量。

需要注意的是，由于铸铁本身的组织结构和化学成分的差异，不同种类的铸铁可能需要不同的焊接工艺和参数。

因此，在焊接铸铁前，最好进行焊接实验或咨询专业人员，以确定最佳的焊接工艺。

总的来说，铸铁的焊接工艺需要严格控制焊接温度、速度和材料选择等多个因素，并进行适当的预热和后续处理，才能保证焊接质量。

掌握正确的焊接方法和技术，能够有效地解决铸铁焊接中的问题，提高焊接质量和效率。

铸铁是一种广泛应用于工程领域的重要材料，具有优异的力学性能和耐磨性。

然而，铸铁的焊接工艺相对复杂，常常面临着一些问题，如裂纹、变形和气孔等。

铸铁常用的焊接方法铸铁是一种常见的材料，它广泛应用于机械制造、汽车制造、航空航天等领域。

然而，铸铁的焊接却是一个比较困难的问题。

由于铸铁的化学成分和组织结构的特殊性，使得它的焊接性能较差，容易出现裂纹和变形等问题。

因此，铸铁的焊接方法也需要特殊的技术和设备，本文将介绍铸铁常用的焊接方法。

1. 碳弧焊接碳弧焊是一种较为简单的焊接方法，适用于较薄的铸铁零件。

它的原理是利用炭棒产生的高温电弧将填充材料熔化并与基材熔合。

碳弧焊的优点是操作简单，成本低，但缺点是焊接强度较低，容易出现裂纹和变形。

2. 氧乙炔焊接氧乙炔焊接是一种常见的手工焊接方法，适用于较厚的铸铁零件。

它的原理是利用氧乙炔火焰加热填充材料和基材，使其熔化并熔合。

氧乙炔焊接的优点是焊接强度高，但缺点是操作难度大，需要熟练的技术和经验。

3. TIG焊接TIG焊接是一种高品质的焊接方法，适用于较薄的铸铁零件。

它的原理是利用钨极产生的高温电弧将填充材料熔化并与基材熔合。

TIG焊接的优点是焊接强度高，成型美观，但缺点是操作难度大，需要熟练的技术和经验。

4. MIG/MAG焊接MIG/MAG焊接是一种常见的自动化焊接方法，适用于大量生产的铸铁零件。

它的原理是利用惰性气体或活性气体保护熔池，使填充材料熔化并与基材熔合。

MIG/MAG焊接的优点是焊接速度快，成本低，但缺点是焊接强度较低，需要选择合适的填充材料。

5. 焊锡焊接焊锡焊接是一种常见的手工焊接方法，适用于较小的铸铁零件。

它的原理是利用焊锡的低熔点将填充材料熔化并与基材熔合。

焊锡焊接的优点是操作简单，成本低，但缺点是焊接强度较低，适用范围有限。

综上所述，铸铁焊接需要根据具体情况选择合适的焊接方法和填充材料。

在操作过程中，需要注意控制焊接温度和焊接速度，以避免出现裂纹和变形等问题。

同时，还需要进行适当的热处理和后续加工，以提高焊接强度和稳定性。

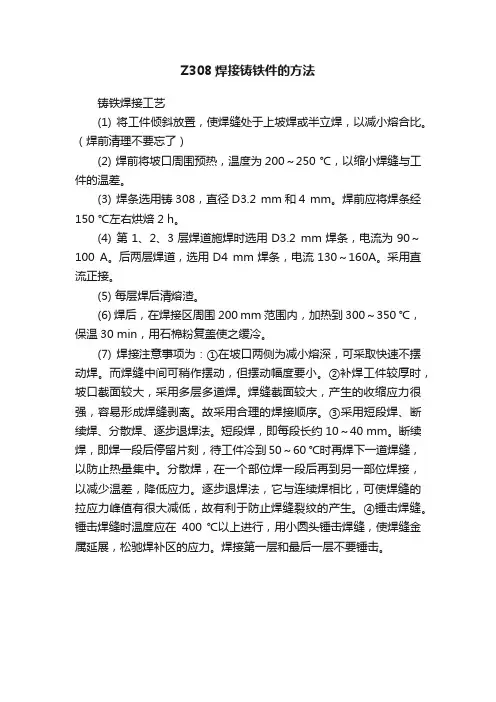

Z308焊接铸铁件的方法
铸铁焊接工艺
(1) 将工件倾斜放置，使焊缝处于上坡焊或半立焊，以减小熔合比。

（焊前清理不要忘了）
(2) 焊前将坡口周围预热，温度为200～250 ℃，以缩小焊缝与工件的温差。

(3) 焊条选用铸308，直径D3.2 mm和4 mm。

焊前应将焊条经150 ℃左右烘焙2 h。

(4) 第1、2、3层焊道施焊时选用D3.2 mm焊条，电流为90～100 A。

后两层焊道，选用D4 mm焊条，电流130～160A。

采用直流正接。

(5) 每层焊后清熔渣。

(6) 焊后，在焊接区周围200 mm范围内，加热到300～350 ℃，保温30 min，用石棉粉复盖使之缓冷。

(7) 焊接注意事项为：①在坡口两侧为减小熔深，可采取快速不摆动焊。

而焊缝中间可稍作摆动，但摆动幅度要小。

②补焊工件较厚时，坡口截面较大，采用多层多道焊。

焊缝截面较大，产生的收缩应力很强，容易形成焊缝剥离。

故采用合理的焊接顺序。

③采用短段焊、断续焊、分散焊、逐步退焊法。

短段焊，即每段长约10～40 mm。

断续焊，即焊一段后停留片刻，待工件冷到50～60 ℃时再焊下一道焊缝，以防止热量集中。

分散焊，在一个部位焊一段后再到另一部位焊接，以减少温差，降低应力。

逐步退焊法，它与连续焊相比，可使焊缝的拉应力峰值有很大减低，故有利于防止焊缝裂纹的产生。

④锤击焊缝。

锤击焊缝时温度应在400 ℃以上进行，用小圆头锤击焊缝，使焊缝金属延展，松驰焊补区的应力。

焊接第一层和最后一层不要锤击。

铸铁焊接方法技巧
铸铁焊接是一种常见的工业焊接方法，它可以将铸铁零件连接起来，也可以修补铸铁零件的裂缝和损伤。

但是，铸铁焊接也有一些技巧和注意事项，下面将详细介绍。

选择正确的焊接材料非常重要。

铸铁是一种脆性材料，因此焊接时需要使用具有良好塑性和韧性的材料。

一般来说，铸铁焊接材料有三种：镍铁合金、铜铝合金和铁素体不锈钢。

其中，铜铝合金适用于修补裂纹，而铁素体不锈钢适用于连接铸铁零件。

焊接前需要对铸铁零件进行准备工作。

首先，需要清洁铸铁表面，去除油脂和灰尘等杂质。

然后，进行焊接操作。

焊接时需要控制好焊接温度和时间，以避免过热或过冷引起的裂纹和变形。

一般来说，焊接温度应该控制在1500℃左右，焊接时间不宜过长。

焊接完成后需要进行后处理。

首先，需要清洗焊接部位，去除焊接剩余物和氧化层等杂质。

其次，需要进行热处理，以增加焊接部位的韧性和抗拉强度。

铸铁焊接是一种常见的工业焊接方法，但是需要掌握一些技巧和注意事项。

选择正确的焊接材料、进行准备工作、控制好焊接温度和时间、进行后处理，这些步骤都非常重要。

只有正确地操作，才能
保证焊接质量和使用寿命。

铸铁焊接的方法与实践
1.铸铁焊接的准备工作：
（1）清理铸铁表面的污垢，注意防止受潮；
（2）焊接时，应根据焊件厚度和焊接速度，选择适当的焊材以及焊机等相关设备；
（3）焊前，应检查焊缝的完整性和焊件的平整度，以确保焊剂的牢固性；
（4）焊接时应注意控制焊接温度，以确保焊接质量；
2.铸铁焊接实践：
（1）使用焊材与焊件表面摩擦，使表面污垢和锈层消除，然后以其适合的焊机与焊材热弯；
（2）在焊件的两侧，焊接橡胶垫的金属片，保证焊件的牢固性；
（3）用手持焊条焊接焊接至漆黑，保证焊接核心部分的完整。

（4）使用手拿贴膜熔接，确保焊缝中央处没有气泡，以及焊接表面均匀洁净。

（5）焊后，用砂轮或砂纸清理焊接表面，涂上防锈油，以延长焊接件的使用寿命。

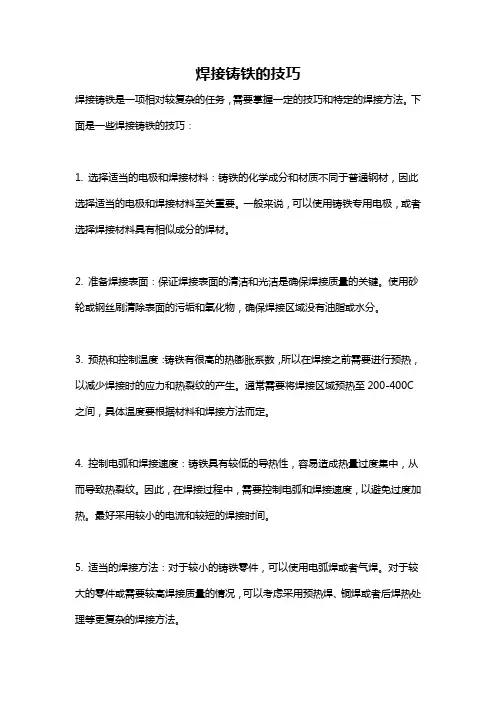

焊接铸铁的技巧
焊接铸铁是一项相对较复杂的任务，需要掌握一定的技巧和特定的焊接方法。

下面是一些焊接铸铁的技巧：
1. 选择适当的电极和焊接材料：铸铁的化学成分和材质不同于普通钢材，因此选择适当的电极和焊接材料至关重要。

一般来说，可以使用铸铁专用电极，或者选择焊接材料具有相似成分的焊材。

2. 准备焊接表面：保证焊接表面的清洁和光洁是确保焊接质量的关键。

使用砂轮或钢丝刷清除表面的污垢和氧化物，确保焊接区域没有油脂或水分。

3. 预热和控制温度：铸铁有很高的热膨胀系数，所以在焊接之前需要进行预热，以减少焊接时的应力和热裂纹的产生。

通常需要将焊接区域预热至200-400C 之间，具体温度要根据材料和焊接方法而定。

4. 控制电弧和焊接速度：铸铁具有较低的导热性，容易造成热量过度集中，从而导致热裂纹。

因此，在焊接过程中，需要控制电弧和焊接速度，以避免过度加热。

最好采用较小的电流和较短的焊接时间。

5. 适当的焊接方法：对于较小的铸铁零件，可以使用电弧焊或者气焊。

对于较大的零件或需要较高焊接质量的情况，可以考虑采用预热焊、铜焊或者后焊热处理等更复杂的焊接方法。

6. 适当的后处理：焊接完成后，应该进行适当的后处理以减少应力和热裂纹的产生。

可以选择进行后焊热处理或者进行低温回火等热处理方法。

焊接铸铁需要一定的经验和技巧，为了确保焊接质量，最好在进行实际焊接之前进行充分的研究和练习。

同时，根据具体情况，也可以请教专业的焊接人员或咨询相关的技术人员。

铸铁的焊法
铸铁件的焊修方法，就手工电弧而言，主要有热焊法、半热焊和冷焊法。

冷焊法即铸铁件的整体温度不高于200℃时进行的焊修的方法。

通用焊修裂缝件的焊修工艺如下：
①找出裂纹在裂纹末端的前方3~5mm处钻止裂孔，根据壁厚取φ3~10mm。

②开坡口以机械方法开坡口质量容易保证。

开坡口以不影响准确合拢为原则，既要除尽裂纹又要确保强度。

一般应考虑零件的精度、壁厚、承载、破裂程度等选择开坡口方式。

③施焊一般选用镍基铸铁焊条，焊条直径越细越好，宜采用直流反接冷焊。

焊缝较长时，宜用退步分散成短段施焊。

④焊后处理焊后注意保温缓冷，以免冷却速度过快形成白口现象。

措施是：小工件可用热砂或保温灰覆盖掩埋，大工件则可用石棉布覆盖，若及时放入回火炉更好。

各种铸铁焊补方法的施焊工艺要点：
（1）手工电弧冷焊
①较小的焊接电流和较快的焊接速度，不作横向摆动（窄焊道）。

②短焊道（10~50mm）断续焊，层间冷却后再继续焊。

③焊后及时充分捶击焊缝金属。

④一般不预热（或200℃以下）。

（2）手工电弧焊热焊
①预热500~550℃并保持工件温度在焊接过程中不低于400℃。

②焊后600~650℃保温退火。

③较大的焊接电流连续焊，溶池温度过高时稍停顿。

另外还应采用加热减应区方法：即在焊件上选择适当的区域进行加热，使焊接区域有自由热胀冷缩的可能，以减小焊接应力，然
后及时施焊。

减应区加热一般不超过750℃。

灰口铸铁焊接方法及工艺
铸铁焊接是在用铸铁件制成零件或铸铁零件之间引出局部接合并加以固
定的一种工艺过程。

它具有结构简单、施工性好、强度高、抗腐蚀性能好等
优点，是制造机械部件基本的一种连接工艺。

铸铁焊接的方法可以分为电焊法、汽焊法和填充焊法。

电焊法是指用电焊机将铸铁的两个部件电连接在一起，并在中部打上改口，使两部分紧固在一起。

该方法用金属电极材料制成的电极可以对现场施
工中常见的钢制、铸铁件均有效。

汽焊法是指采用燃气热焊熔把两部分焊接在一起，该方法应用较广泛，
有点焊接和滴焊两种方法，点焊采用汽焊钢焊辊，滴焊采用汽焊钢丝锁焊接，可以进行大规模的焊接作业。

填充焊法是指在两部分之间滴入填充金属，然后用汽焊气焊接，以使金
属的两部分紧密贴合在一起。

填充焊法适用于大规模的焊缝，也可以用来
将形状较复杂的钢铸件紧固在一起。

铸铁焊接关键是操作技术，要求操作者在施工前要做好准备，并严格按
照焊接工艺准则规范操作，以确保焊接成功。

因此，铸铁焊接技术应用非常
普遍，也是最重要的连接方法之一。

铸铁焊接的正确方法
嘿，你们知道吗？我觉得铸铁焊接可有意思啦！
铸铁焊接呢，首先得准备好一些工具。

就像我们玩游戏要准备玩具一样。

要有电焊机、焊条、护目镜这些东西。

护目镜很重要哦，它就像一个小盾牌，可以保护我们的眼睛不被火花伤到。

在开始焊接之前，要把铸铁的表面清理干净。

可以用砂纸或者钢丝刷把上面的铁锈和脏东西擦掉。

就像我们洗脸一样，把脸洗得干干净净的，这样焊接的时候才会更好看。

然后呢，要选择合适的焊条。

焊条就像我们的画笔，不同的焊条可以画出不同的图案。

要根据铸铁的种类和厚度来选择焊条哦。

接下来就是焊接啦。

打开电焊机，把焊条夹在电焊钳上。

就像我们拿着铅笔写字一样。

然后把焊条靠近铸铁，会看到有火花冒出来。

这时候可不能害怕哦，要勇敢地继续焊接。

在焊接的时候，要注意焊接的速度和角度。

速度不能太快也不能太慢，就像我们走路一样，要稳稳当当的。

角度也要合适，不然焊接出来的地方可能会不牢固。

焊接完了之后，不要马上就去摸它哦。

因为它还很烫呢，就像刚从火炉里拿出来的红薯一样。

要等它冷却了之后，再去看看焊接的地方好不好。

如果焊接得不好，还可以用砂纸或者砂轮把它打磨一下。

就像我们用橡皮擦掉写错的字一样。

把不平整的地方磨平，让它看起来更漂亮。

铸铁焊接虽然有点难，但是只要我们认真去做，就一定能做好。

你们想不想试试看呢？。

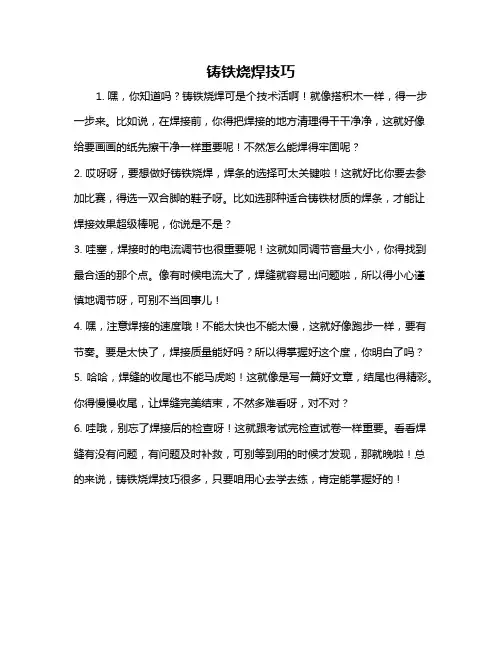

铸铁烧焊技巧
1. 嘿，你知道吗？铸铁烧焊可是个技术活啊！就像搭积木一样，得一步一步来。

比如说，在焊接前，你得把焊接的地方清理得干干净净，这就好像给要画画的纸先擦干净一样重要呢！不然怎么能焊得牢固呢？
2. 哎呀呀，要想做好铸铁烧焊，焊条的选择可太关键啦！这就好比你要去参加比赛，得选一双合脚的鞋子呀。

比如选那种适合铸铁材质的焊条，才能让焊接效果超级棒呢，你说是不是？
3. 哇塞，焊接时的电流调节也很重要呢！这就如同调节音量大小，你得找到最合适的那个点。

像有时候电流大了，焊缝就容易出问题啦，所以得小心谨慎地调节呀，可别不当回事儿！
4. 嘿，注意焊接的速度哦！不能太快也不能太慢，这就好像跑步一样，要有节奏。

要是太快了，焊接质量能好吗？所以得掌握好这个度，你明白了吗？
5. 哈哈，焊缝的收尾也不能马虎哟！这就像是写一篇好文章，结尾也得精彩。

你得慢慢收尾，让焊缝完美结束，不然多难看呀，对不对？
6. 哇哦，别忘了焊接后的检查呀！这就跟考试完检查试卷一样重要。

看看焊缝有没有问题，有问题及时补救，可别等到用的时候才发现，那就晚啦！总的来说，铸铁烧焊技巧很多，只要咱用心去学去练，肯定能掌握好的！。
