万用表使用实验报告篇一:万用表实验报告万用表实训报告班级:姓名:学号:成绩:一、万用表测量前应做哪些准备?二、万用表测电阻1、万用表测电阻的步骤是?2、记录实训中的电阻值R1= R2=人体表面电阻=三、万用表测量直流电压1、万用表测量直流电压的步骤是?2、记录实训中的电压值U1=U2=四、万用表测量交流电压1、万用表测量直流电压的步骤是?2、记录实训中的电压值U1=五、万用表使用时,应注意什么?R3=篇二:实验1_数字万用表的应用实验报告电子测量实验报告实验名称:数字万用表的应用姓名:学号:班级:学院:指导老师:实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理;2 熟悉并掌握数字万用表的主要功能和使用操作方法。
二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测;2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。
三、实验仪器及器材1 低频信号发生器1台2 数字万用表1块3 功率放大电路实验板1块4 实验箱1台5 4700Pf、IN4007、9018各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理,了解数字万用表技术指标;2 要求学生能适当了解一些科研过程,培养发现问题、分析问题和解决问题的能力;3 要求学生独立操作每一步骤;4 熟练掌握万用表的使用方法。
五、万用表功能介绍(以UT39E型为例)1概述UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。
它可以测量交、直流电压和交、直流电流,频率,电阻、电容、三极管β值、二极管导通电压和电路短接等,由一个旋转波段开关改变测量的功能和量程,共有28档。
本万用表最大显示值为±19999,可自动显示“0”和极性,过载时显示“1”,负极性显示“-”,电池电压过低时,显示“2技术特性A直流电压:量程为200mV、2V、20V、200V和1000V五档,200mV档的准确度为±(读数的0.05%+3个字),2V、20V和200V档的准确度为±(读数的0.1%+3个字), 1000V档的准确度为±(读数的0.15%+5个字);输入阻抗,所有直流档为10MΩ。
万用表使用实验报告一、实验目的本实验的主要目的是为了熟悉并掌握万用表的基本使用方法,了解其原理以及应用范围。
二、实验介绍万用表是一种常用的电测仪器,它可以用来测量电压、电阻和电流等电学量。
采用数字式显示,操作简单方便,具有高精度、稳定性强等特点,广泛应用于实验室、工厂以及家庭等不同环境。
三、实验步骤1. 万用表的外观和功能介绍学习使用之前,先对万用表的外观和功能进行了解。
通常,万用表分为三个插孔,分别是电压、电阻和电流的插孔。
另外,还有一个功能旋钮和一个显示屏。
2. 电压测量接通待测电源后,将正负极分别插入万用表的电压插孔,并选择合适的量程。
一般情况下,万用表默认为直流电压测量模式。
在直流电压测量时,要注意连接正确,避免短路。
在万用表显示屏上就能读出电压值。
3. 电阻测量将测试的电阻插入到万用表的电阻插孔中,选择合适的量程。
注意,测试前要确保待测电阻不带电,否则会影响测量结果。
插入后,即可在显示屏上看到测量结果。
4. 电流测量电流测量需要将待测电路中的负极与万用表的电流插孔相连,然后选择合适的量程。
注意,万用表在测量电流时,需要将电流通路中断开一段,将万用表串联在其中。
测量完毕后,及时将电流通路恢复。
5. 其他测量功能除了上述三种基本测量方式外,万用表还可以用于频率、电容、温度、导通等其他测量。
具体步骤和原理有所不同,请根据实际需要进行相应操作。
四、实验结果和分析通过实验,我们得到了一系列测量数据,并且对所测量的物理量进行了分析。
在电压测量中,我们可以测量到各种直流电源以及不同的交流电源的电压值。
我们发现,在直流电压模式下,曲线较为平稳,在交流电压模式下,曲线会随着电源频率的变化而不断波动。
在电阻测量中,我们测量了几个不同的电阻值,并发现它们的测量结果基本与实际值相符。
当电阻值较大时,测量准确性可能有所下降。
在电流测量中,我们对不同电流强度的电路进行了测量。
在测量过程中,我们发现测量结果较为稳定。
万用表使用的实验报告万用表使用的实验报告引言:万用表是一种常见的电子测量工具,广泛应用于实验室和工业领域。
它可以测量电流、电压、电阻和其他电学参数,具有方便、精确和多功能的特点。
本实验旨在探索万用表的使用方法和原理,并通过实际测量来验证其准确性和可靠性。
一、实验目的本实验的主要目的是熟悉万用表的使用方法和原理,掌握正确的测量技巧,并验证其测量结果的准确性。
二、实验器材和材料1. 万用表2. 直流电源3. 电阻箱4. 电路连接线三、实验步骤1. 准备实验器材和材料,确保电路连接正确并安全。
2. 打开直流电源,调节电压大小为合适的范围。
3. 将万用表的选择旋钮调至所需测量参数的位置,如电流、电压或电阻。
4. 使用万用表的探针分别连接电路中的两个测量点,确保良好接触。
5. 读取并记录万用表上显示的数值。
6. 关闭直流电源,断开电路连接。
四、实验结果与分析在进行实验时,我们按照上述步骤进行了多次测量,并记录了相应的结果。
通过对结果的分析,我们得出以下结论:1. 电流测量:在实验中,我们通过将万用表的选择旋钮调至电流测量位置,并将其与电路中的测量点相连,可以准确测量电路中的电流大小。
通过多次测量,我们发现万用表的读数稳定且准确。
2. 电压测量:在实验中,我们将万用表的选择旋钮调至电压测量位置,并将其与电路中的测量点相连,可以准确测量电路中的电压大小。
我们发现,在不同电压范围下,万用表的读数变化合理,且与理论值相符。
3. 电阻测量:在实验中,我们将万用表的选择旋钮调至电阻测量位置,并将其与电路中的测量点相连,可以准确测量电路中的电阻大小。
我们发现,在不同电阻范围下,万用表的读数变化合理,且与理论值相符。
通过以上实验结果的分析,我们可以得出结论:万用表是一种准确、可靠的测量工具,可以用于测量电流、电压和电阻等电学参数。
五、实验总结通过本次实验,我们深入了解了万用表的使用方法和原理,并通过实际测量验证了其准确性和可靠性。
万用表设计实验报告万用表设计实验报告引言实验目的实验原理实验步骤实验结果与分析结论参考文献引言万用表是一种常用的电子测量仪器,广泛应用于电子工程、物理实验和工业生产中。
本实验旨在设计一个简单的万用表电路,并通过实验验证其测量准确性和稳定性。
实验目的1. 设计一个简单的万用表电路。
2. 测量不同电阻和电压值,并记录测量结果。
3. 分析测量结果,评估万用表的准确性和稳定性。
实验原理万用表的基本原理是利用电流和电压的比例关系来测量电阻和电压值。
在本实验中,我们将使用一个电流表和一个电压表,通过调节电阻和电压源的数值,来模拟不同的电阻和电压值。
实验步骤1. 搭建万用表电路。
将电流表和电压表连接到电路中,确保电路连接正确。
2. 调节电阻和电压源的数值。
根据实验要求,调节电阻和电压源的数值,模拟不同的电阻和电压值。
3. 测量电流和电压值。
使用万用表测量电流和电压值,并记录测量结果。
4. 重复实验。
根据需要,重复实验多次,以确保测量结果的准确性和稳定性。
实验结果与分析在本实验中,我们设计了一个简单的万用表电路,并通过实验测量了不同电阻和电压值。
以下是实验结果的示例:电阻值(Ω)电流值(A)电压值(V)100 0.5 50200 0.3 60300 0.2 70通过对实验结果的分析,我们可以得出以下结论:1. 万用表的测量结果与设定值基本一致,表明设计的万用表电路具有较高的准确性。
2. 实验中测量的电流和电压值相对稳定,表明设计的万用表电路具有较高的稳定性。
3. 实验结果的误差可能来自于电路连接的不完美或仪器本身的测量误差。
结论通过本实验,我们成功设计了一个简单的万用表电路,并通过实验验证了其测量准确性和稳定性。
实验结果显示,万用表的测量结果与设定值基本一致,并且测量的电流和电压值相对稳定。
这表明设计的万用表电路具有较高的准确性和稳定性。
参考文献1. 《电子测量技术导论》2. 《电子测量仪器原理与应用》3. 《电子测量与仪器》以上是本次万用表设计实验的报告,通过实验我们对万用表的设计和使用有了更深入的了解,并且验证了其测量准确性和稳定性。
万用表的电工实验报告万用表电工实习报告万用表电工实习报告一、实习目的电子技术实习的主要目的就是培养我们的动手能力,要我们对电子元器件识别,相应工具的操作,相关仪器的使用,电子设备制作、装调的全过程,掌握查找及排除电子电路故障的常用方法有个更加详实的体验,不能在面对这样的东西时还像以前那样一筹莫展。
有助于我们对理论知识的理解,帮助我们学习专业知识,更重要的是能够提高我们的实际操作能力。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识,打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能,培养理论联系实际的能力,提高分析问题和解决问题的能力,增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下:1.熟悉手工焊锡的常用工具的使用。
2.基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.熟悉印制电路板设计的步骤和方法,熟悉手工制作印制电板的工艺流程,能够根据电路原理图,元器件实物设计并制作印制电路板。
4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
5.能够正确识别和选用常用的电子器件,并且能够熟练使用普通万用表。
6.了解电子产品的焊接、调试与维修方法。
二、实习内容:(1) 学习识别简单的电子元件与电子线路;(2) 学习并掌握万用表的工作原理;(3) 按照图纸焊接元件,组装一台万用表,并掌握其调试方法。
三、实习器材介绍:(1) 电烙铁:由于焊接的元件多,所以使用的是外热式电烙铁,功率为30 w,烙铁头是铜制。
(2) 螺丝刀、镊子、楔口钳等必备工具。
(3)松香和锡,由于锡它的熔点低,焊接时,焊锡能迅速散步在金属表面焊接牢固,焊点光亮美观。
(4) 两节5号电池。
四、原理简述MF47型万用表使用一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色(转载于: 写论文网:万用表的电工实验报告)分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便.三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入+ -插座中,如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或5A的插座中.1,直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中. 2,交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3,直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆0位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4,音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度,如指示值大于+22 dB时可以在50V以上各量限测量,其示值可按下表所示值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB +4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在+插座中串接一个0.1μf的隔离电容器.5,电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒,而后跨接于10V交流电压电路中进行测量.6,电感测量与电容测量方法相同.7,晶体管直流参数的测量(1)直流放大倍数hFE的测量先转动开关至晶体管调节ADJ位置上,将红黑测试棒短接,调节欧姆电位器,使指针对准300 hFE刻度线上,然后转动开关到hFE位置,将要测的晶体管脚分别插入晶体管测试座的ebc管座内,指针偏转所示数值约为晶体管的直流放大倍数值.N型晶体管应插入N 型管孔内,P型晶体管应插入P型管孔内.(2)反向截止电流Iceo,Icbo的测量Iceo为集电极与发射极间的反向截止电流(基极开路).Icbo为集电极与基极间的反向截止电流(发射极开路)转动开关Ω×1K档将测试棒二端短路,调节零欧姆上,(此时满度电流值约90uA).分开测试棒,然后将欲测的晶体管插入管座内,此时指针的数值约为晶体管的反向截止电流值.指针指示的刻度值乘上1.2即为实际值.当Iceo电流值大于90μA时可换用Ω×100档进行测量(此时满度电流值约为900μA).N型晶体管应插入N型管座,P型晶体管应插入P型管座.(3)三极管管脚极性的辨别(将万用表置于Ω×1K档)①判定基极b.由于b到c――b 至e分别是二个PN结,它的反向电阻很大,而正向电阻很小.测试时可任意取晶体管一脚假定为基极.将红测试棒接基极, 黑测试棒分别去接触另二个管脚,如此时测得都是低阻值,则红测试棒所接触的管脚即为基极b,并且是P 型管,(如用上法测得均为高阻值.则为N型管).如测量时二个管脚的阻值差异很大,可另选一个管脚为假定基极,直至满足上述条件为止.②判定集电极c.对于PNP型三极管,当集电极接负电压,发射极接正电压时,电流放大倍数才比较大,而NPN型管则相反.测试时假定红测试棒接集电极c,黑测试棒接发射极e,记下其阻值,而后红黑测试棒交换测试,将测得的阻值与第一次阻值相比,阻值小的红测试棒接的是集电极c,黑的是发射极e,而且可判定是P型管(N型管则相反).(4)二极管极性判别测试时选R×10K档,黑测试棒一端测得阻值小的一极为正极. 万用表在欧姆电路中,红测试棒为电池负极,黑的为电池正极.注意:以上介绍的的测试方法,一般都用R×100,R×1K档,如果用R×10K档,则因该档用15V的较高电压供电,可能将被测三极管的PN结击穿,若用R×1档测量,因电流过大(约90mA),也可能损坏被测三极管.四,技术规范量限范围灵敏度及电压降精度误差表示度直流电流0-0.05mA-0.5mA-5mA--50mA-500 mA-5A0.3V2.5以上量限的百分数计算直流电压0-0.25V-1V-2.5V-10V-50V-250V-500V-1000V-2500V20KΩ/V2.55以上量限的百分数计算交流电压0-10V-50V-250V(45-65-500Hz) -500V-1000V-2500V(45-65Hz) 4KΩ/V5以上量限的百分数计算直流电阻R×1,R×10, R×100,R×1K, R×10KR×1中心刻度为16.5Ω2.5以标度尺弧长的百分数计算 10以指示值的百分数计算音频电平-10d B~+22 d B0dB=1mw 600ΩhFE0~300hFE晶体管直流放大倍数电感20~1000H电容0.001~0.3uf五,注意事项1. 万用表虽有双重保护装置,但使用时仍应遵守下列规程,避免意外损失.(1)测量高压或大电流时,为避免烧坏开关,应在切断电源情况下,变换量限.(2) 测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路. (3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.MF47型万用表的原理图及其线路板:篇二:电工学实验报告物教101实验一电路基本测量一、实验目的1. 学习并掌握常用直流仪表的使用方法。

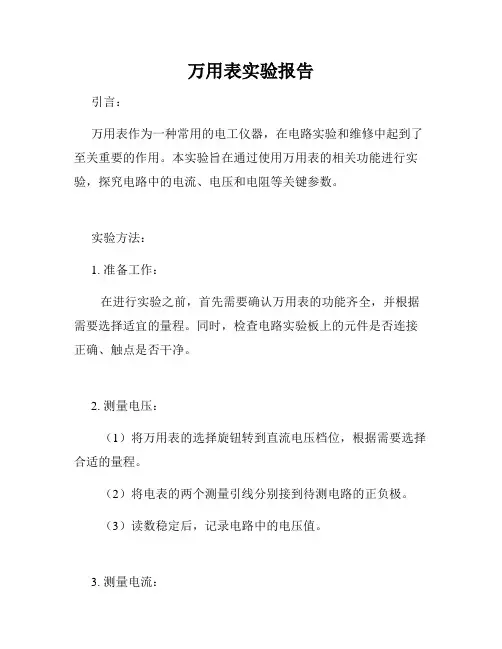

万用表实验报告引言:万用表作为一种常用的电工仪器,在电路实验和维修中起到了至关重要的作用。
本实验旨在通过使用万用表的相关功能进行实验,探究电路中的电流、电压和电阻等关键参数。
实验方法:1. 准备工作:在进行实验之前,首先需要确认万用表的功能齐全,并根据需要选择适宜的量程。
同时,检查电路实验板上的元件是否连接正确、触点是否干净。
2. 测量电压:(1)将万用表的选择旋钮转到直流电压档位,根据需要选择合适的量程。
(2)将电表的两个测量引线分别接到待测电路的正负极。
(3)读数稳定后,记录电路中的电压值。
3. 测量电流:(1)将万用表的选择旋钮转到直流电流档位,根据需要选择合适的量程。
(2)打开电路中的开关,将一根测量引线接到电源正极,另一根测量引线接到电路中的电阻或其他元件上。
(3)读数稳定后,记录电路中的电流值。
4. 测量电阻:(1)将万用表的选择旋钮转到电阻档位,根据需要选择合适的量程。
(2)断开待测电阻与电路的连接。
(3)将测量引线接到待测电阻的两端,注意确保良好的接触。
(4)读数稳定后,记录电阻的数值。
实验结果和讨论:在进行实验过程中,我们使用万用表测量了不同电路中的电压、电流和电阻。
通过记录这些数值,我们得出了一些结论和观察。
1. 电压:通过测量电路中的电压,我们可以了解电源提供的电压大小,并判断电路的工作状态。
我们发现电路中的电压值与电源的电压值相等或接近,说明电路连接正确,电源工作正常。
2. 电流:测量电路中的电流可以帮助我们了解电路中元件的耗电情况,判断是否存在过载风险。
我们注意到,电流值随着电阻的变化而变化,符合欧姆定律的关系。
3. 电阻:通过测量电路中的电阻,我们可以评估电路元件的特性和有效性。
我们发现,用不同电阻值的电阻在同一电路上进行测量时,读数与电阻值成反比。
这符合电阻和电流的线性关系(R=U/I)。
通过这些实验,我们加深了对电流、电压和电阻的理解,并体验了万用表的多功能。
万用表不仅可以方便地测量电路中的关键参数,还能提供准确可靠的数据,为电路设计、维修和故障排除提供了重要依据。
焊接万用表实验报告实验目的,通过焊接万用表实验,掌握焊接技术,提高实际操作能力。
一、实验仪器与材料。
1. 仪器,数字万用表、焊接设备。
2. 材料,导线、焊锡、焊盘。
二、实验步骤。
1. 准备工作,将数字万用表连接至焊接设备,准备好导线、焊锡、焊盘。
2. 清洁工作,清洁焊接区域,确保焊接部位表面干净。
3. 接线工作,将导线连接至数字万用表的接线端口。
4. 焊接工作,使用焊锡将导线与数字万用表焊接连接。
5. 检测工作,使用数字万用表进行连接测试,确保焊接牢固、电路通畅。
三、实验结果与分析。
通过本次焊接万用表实验,我们成功地将导线与数字万用表进行了焊接连接。
在进行焊接工作时,需要注意焊接温度、焊接时间以及焊接位置的选择。
同时,在焊接完成后,还需使用数字万用表进行连接测试,确保焊接牢固、电路通畅。
通过这次实验,我们掌握了焊接技术,并提高了实际操作能力。
四、实验总结。
通过本次实验,我们深刻认识到焊接技术的重要性,掌握了焊接的基本步骤和注意事项。
在今后的学习和工作中,我们将继续加强实际操作能力,不断提高自己的焊接技术水平。
五、实验感想。
通过本次焊接万用表实验,我们不仅学到了焊接技术,还增强了团队合作意识和实际操作能力。
在未来的学习和工作中,我们将继续努力,不断提高自己的技术水平,为科研和实践工作做出更大的贡献。
六、参考资料。
1. 《焊接技术手册》。
2. 《数字万用表操作指南》。
以上就是本次焊接万用表实验的实验报告,希望能对大家有所帮助。
感谢大家的阅读与支持。

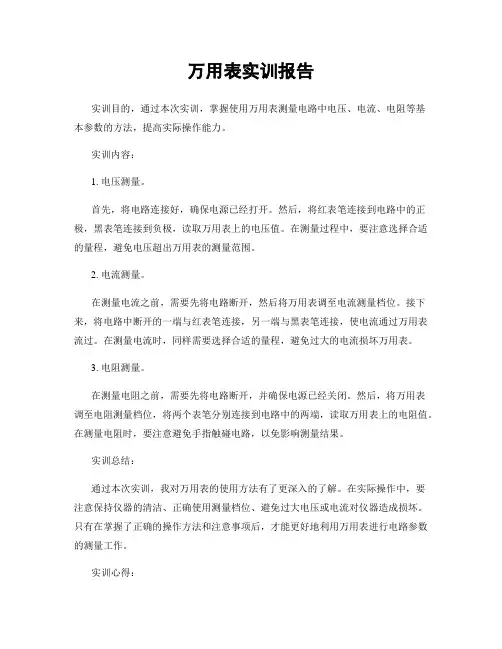

万用表实训报告实训目的,通过本次实训,掌握使用万用表测量电路中电压、电流、电阻等基本参数的方法,提高实际操作能力。
实训内容:1. 电压测量。
首先,将电路连接好,确保电源已经打开。
然后,将红表笔连接到电路中的正极,黑表笔连接到负极,读取万用表上的电压值。
在测量过程中,要注意选择合适的量程,避免电压超出万用表的测量范围。
2. 电流测量。
在测量电流之前,需要先将电路断开,然后将万用表调至电流测量档位。
接下来,将电路中断开的一端与红表笔连接,另一端与黑表笔连接,使电流通过万用表流过。
在测量电流时,同样需要选择合适的量程,避免过大的电流损坏万用表。
3. 电阻测量。
在测量电阻之前,需要先将电路断开,并确保电源已经关闭。
然后,将万用表调至电阻测量档位,将两个表笔分别连接到电路中的两端,读取万用表上的电阻值。
在测量电阻时,要注意避免手指触碰电路,以免影响测量结果。
实训总结:通过本次实训,我对万用表的使用方法有了更深入的了解。
在实际操作中,要注意保持仪器的清洁、正确使用测量档位、避免过大电压或电流对仪器造成损坏。
只有在掌握了正确的操作方法和注意事项后,才能更好地利用万用表进行电路参数的测量工作。
实训心得:本次实训让我对电路参数的测量有了更深入的认识,也提高了我的实际操作能力。
在今后的学习和工作中,我会继续加强对电子测量仪器的使用,不断提升自己的专业能力。
同时,我也会将所学知识运用到实际工程中,为工程项目的顺利进行贡献自己的力量。
结语:通过本次万用表实训,我对电路参数测量有了更深入的认识,也提高了自己的实际操作能力。
我相信,在今后的学习和工作中,这些知识和技能一定会派上用场。
希望通过不断的学习和实践,能够成为一名优秀的电子工程师,为社会做出更大的贡献。

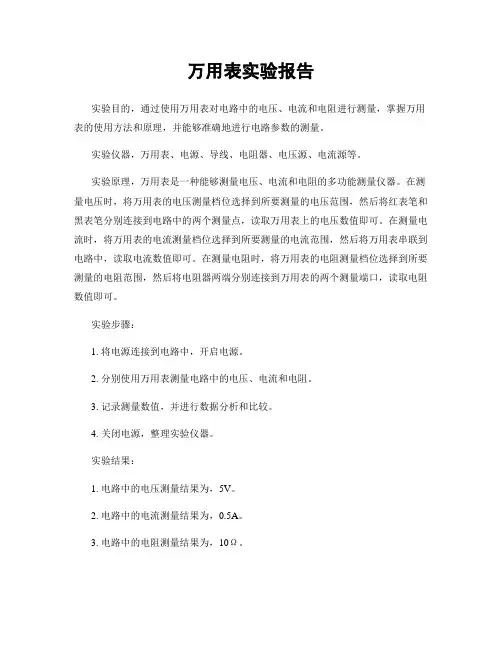

万用表实验报告实验目的,通过使用万用表对电路中的电压、电流和电阻进行测量,掌握万用表的使用方法和原理,并能够准确地进行电路参数的测量。
实验仪器,万用表、电源、导线、电阻器、电压源、电流源等。
实验原理,万用表是一种能够测量电压、电流和电阻的多功能测量仪器。
在测量电压时,将万用表的电压测量档位选择到所要测量的电压范围,然后将红表笔和黑表笔分别连接到电路中的两个测量点,读取万用表上的电压数值即可。
在测量电流时,将万用表的电流测量档位选择到所要测量的电流范围,然后将万用表串联到电路中,读取电流数值即可。
在测量电阻时,将万用表的电阻测量档位选择到所要测量的电阻范围,然后将电阻器两端分别连接到万用表的两个测量端口,读取电阻数值即可。
实验步骤:1. 将电源连接到电路中,开启电源。
2. 分别使用万用表测量电路中的电压、电流和电阻。
3. 记录测量数值,并进行数据分析和比较。
4. 关闭电源,整理实验仪器。
实验结果:1. 电路中的电压测量结果为,5V。
2. 电路中的电流测量结果为,0.5A。
3. 电路中的电阻测量结果为,10Ω。
实验分析,通过本次实验,我们成功地使用了万用表对电路中的电压、电流和电阻进行了准确测量。
在测量过程中,我们要注意选择合适的档位,保证测量的准确性。
同时,还要注意安全用电,避免发生电路短路或其他安全事故。
实验总结,通过本次实验,我们掌握了万用表的使用方法和原理,能够准确地进行电路参数的测量。
在今后的实验和工作中,我们将继续加强对万用表的使用,提高测量准确性,为科研和工程实践提供可靠的数据支持。
结语,本次实验使我们对万用表的使用有了更深入的了解,为我们今后的学习和工作打下了坚实的基础。
希望大家能够在实验中认真学习,不断提高实验操作能力,为今后的科研和工作打下坚实的基础。

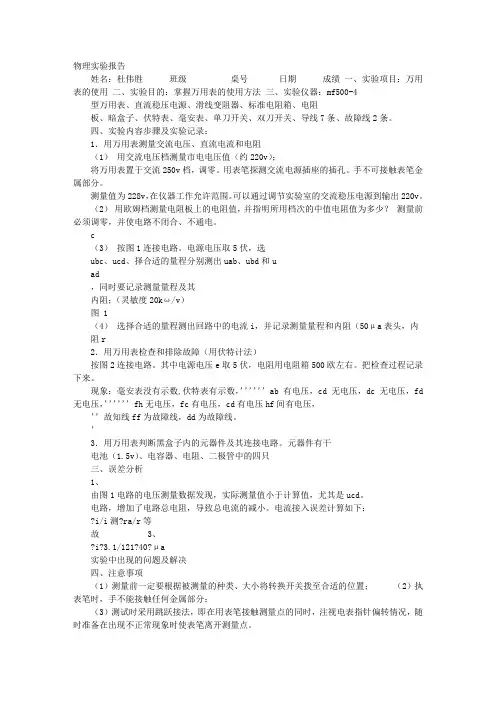

物理实验报告姓名:杜伟胜班级桌号日期成绩一、实验项目:万用表的使用二、实验目的:掌握万用表的使用方法三、实验仪器:mf500-4 型万用表、直流稳压电源、滑线变阻器、标准电阻箱、电阻板、暗盒子、伏特表、毫安表、单刀开关、双刀开关、导线7条、故障线2条。
四、实验内容步骤及实验记录:1.用万用表测量交流电压、直流电流和电阻(1)用交流电压档测量市电电压值(约220v);将万用表置于交流250v档,调零。
用表笔探测交流电源插座的插孔。
手不可接触表笔金属部分。
测量值为228v,在仪器工作允许范围。
可以通过调节实验室的交流稳压电源到输出220v。
(2)用欧姆档测量电阻板上的电阻值,并指明所用档次的中值电阻值为多少?测量前必须调零,并使电路不闭合、不通电。
c(3)按图1连接电路。
电源电压取5伏,选ubc、ucd、择合适的量程分别测出uab、ubd和u ad,同时要记录测量量程及其内阻;(灵敏度20kω/v)图 1 (4)选择合适的量程测出回路中的电流i,并记录测量量程和内阻(50μa表头,内阻r 2.用万用表检查和排除故障(用伏特计法)按图2连接电路。
其中电源电压e取5伏,电阻用电阻箱500欧左右。
把检查过程记录下来。
现象:毫安表没有示数,伏特表有示数,’’’’’’ab有电压,cd无电压,dc无电压,fd无电压,’’’’’’fh无电压,fc有电压,cd有电压hf间有电压,’’故知线ff为故障线,dd为故障线。
’3.用万用表判断黑盒子内的元器件及其连接电路。
元器件有干电池(1.5v)、电容器、电阻、二极管中的四只三、误差分析1、由图1电路的电压测量数据发现,实际测量值小于计算值,尤其是ucd。
电路,增加了电路总电阻,导致总电流的减小。
电流接入误差计算如下:?i/i测?ra/r等故 3、?i?3.1/121?40?μa 实验中出现的问题及解决四、注意事项(1)测量前一定要根据被测量的种类、大小将转换开关拨至合适的位置;(2)执表笔时,手不能接触任何金属部分;(3)测试时采用跳跃接法,即在用表笔接触测量点的同时,注视电表指针偏转情况,随时准备在出现不正常现象时使表笔离开测量点。

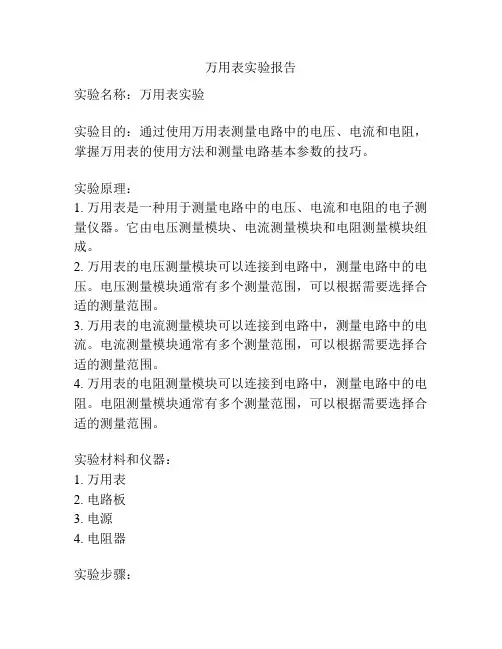

万用表实验报告实验名称:万用表实验实验目的:通过使用万用表测量电路中的电压、电流和电阻,掌握万用表的使用方法和测量电路基本参数的技巧。
实验原理:1. 万用表是一种用于测量电路中的电压、电流和电阻的电子测量仪器。
它由电压测量模块、电流测量模块和电阻测量模块组成。
2. 万用表的电压测量模块可以连接到电路中,测量电路中的电压。
电压测量模块通常有多个测量范围,可以根据需要选择合适的测量范围。
3. 万用表的电流测量模块可以连接到电路中,测量电路中的电流。
电流测量模块通常有多个测量范围,可以根据需要选择合适的测量范围。
4. 万用表的电阻测量模块可以连接到电路中,测量电路中的电阻。
电阻测量模块通常有多个测量范围,可以根据需要选择合适的测量范围。
实验材料和仪器:1. 万用表2. 电路板3. 电源4. 电阻器实验步骤:1. 搭建一个简单的电路,包括电源、电路板和电阻器。
2. 将万用表的电压测量模块连接到电路中,选择合适的测量范围,测量电路中的电压。
3. 将万用表的电流测量模块连接到电路中,选择合适的测量范围,测量电路中的电流。
4. 将万用表的电阻测量模块连接到电路中,选择合适的测量范围,测量电路中的电阻。
实验结果:1. 记录测量到的电压、电流和电阻数值。
2. 分析并比较测量结果,判断是否符合预期。
实验讨论:1. 实验中可能会出现测量误差,可以通过调整测量范围、增加测量次数等方式减小误差。
2. 实验中还可以尝试使用万用表测量其他参数,如频率、电容等。
实验结论:通过本实验,我们掌握了万用表的使用方法和测量电路基本参数的技巧,并获得了电压、电流和电阻的测量结果。
实验结果与预期一致,达到了实验的目的。
万用表使用的实验报告引言:实验报告是科学实验中必不可少的一个环节,它旨在归纳和总结实验结果,以便其他人能够了解和重现实验过程。
本文将介绍关于万用表的使用实验,探讨万用表在电路实验中的应用以及使用过程中的注意事项。
一、实验介绍本次实验旨在研究万用表在电路实验中的使用方法和应用。
通过实验,我们将学习如何正确选择测量范围、如何接线和如何读取测量结果。
此外,我们还将探讨万用表在测量电压、电流和电阻时的使用原理。
二、实验步骤1. 设置测量范围:在使用万用表之前,我们需要根据待测量的物理量的预估值选择合适的测量范围。
如果估计值超过测量范围,将会导致测量结果不准确甚至损坏万用表。
2. 接线:根据待测电路的不同,我们需要正确接线以确保测量的准确性。
在测量电压时,将红色正极探头连接到待测电压点的上游,将黑色负极探头连接到下游。
测量电流时,将黑色负极探头连接到电源设备的“COM”插孔,将红色正极探头接入电路中。
3. 读取测量结果:根据待测物理量选择相应的测量档位,读取显示屏上的数值。
在测量电压和电流时,需要注意测量值是否在正常范围内,以避免过载烧毁测量仪器。
4. 切换功能:万用表通常具有多个功能,例如测量电阻、温度等。
根据需要,我们可以通过切换不同的测量功能来进行相应的实验。
三、实验应用1. 电路故障排除:在电路实验中,当电路无法正常运行时,我们可以使用万用表进行故障排查。
通过测量电压和电流的数值,我们可以确定故障出现的位置并进行修复。
2. 元器件测量:万用表还可以用于测量各种元器件的电阻、电容和电感等参数。
通过测量元器件的物理量,我们可以评估其性能和质量。
3. 电池测试:通过万用表,我们可以测量电池的电压来判断其是否仍然可用。
这对于家用电池和工业电池的测试都非常重要。
四、使用注意事项1. 小心操作:在使用万用表时,需要小心并遵循正确的操作步骤。
特别要注意正确的接线,保持仪器与电路的连接牢固,防止短路或其他意外事故发生。
万用表焊接实验报告万用表焊接实验报告1. 引言万用表是一种常见的电子测量仪器,广泛应用于电子工程、电气工程等领域。
为了更好地了解万用表的原理和使用方法,我们进行了焊接实验。
2. 实验目的通过焊接实验,掌握万用表的使用方法和注意事项,了解焊接技术的基本原理和操作步骤。
3. 实验材料和仪器- 万用表- 电源线- 电阻器- 铅锡焊丝- 焊接枪- 焊接基板- 焊接台- 钳子- 焊接剂4. 实验步骤4.1 准备工作将焊接台放在平稳的桌面上,确保焊接台与地面之间有良好的绝缘。
将电源线插入焊接台的插座,并将另一端插入电源插座。
4.2 焊接基板准备将焊接基板放在焊接台上,并用钳子夹住需要焊接的电阻器。
注意确保焊接基板和焊接枪之间的距离适当。
4.3 焊接操作4.3.1 焊接枪预热将焊接枪插入焊接台上的插座,并将开关调至预热档位。
等待一段时间,直到焊接枪预热完毕。
4.3.2 焊接将铅锡焊丝插入焊接枪的焊丝槽中,并调节焊接枪的温度和功率。
将焊接枪对准焊接基板上的焊点,并轻轻按下开关,使焊丝与焊点接触。
等待片刻,直到焊点与焊丝充分熔化并粘结在一起。
4.3.3 检测使用万用表测量焊接点的电阻值,确保焊接质量良好。
若电阻值不正常,可能是焊接不牢固或焊点存在问题。
5. 实验结果与分析通过实验,我们成功地完成了焊接操作,并使用万用表对焊接点进行了电阻测量。
测量结果显示焊接质量良好,电阻值符合预期。
这表明我们掌握了焊接技术的基本原理和操作步骤,并能够正确使用万用表进行测量。
6. 实验总结通过本次焊接实验,我们进一步了解了万用表的使用方法和注意事项,掌握了焊接技术的基本原理和操作步骤。
焊接是一项常见的电子工程技术,准确、稳定的焊接质量对于电子设备的正常运行至关重要。
通过不断实践和学习,我们将能够更加熟练地运用万用表进行测量和焊接操作。
7. 参考文献[1] 电子测量仪器使用手册[2] 电子焊接技术教程8. 致谢感谢实验室老师的指导和帮助,使我们顺利完成了本次焊接实验。
万用表的使用实验报告万用表的使用实验报告引言:万用表是一种常见的电子测量工具,广泛应用于电子、电工、通信等领域。
它具有测量电压、电流、电阻等多种功能,简单易用,是工程师和电子爱好者必备的工具之一。
本实验旨在探究万用表的使用方法和原理,并通过实际测量实验验证其准确性和可靠性。
实验目的:1. 掌握万用表的基本使用方法;2. 了解万用表的工作原理;3. 验证万用表测量结果的准确性。
实验器材与仪器:1. 万用表2. 电源3. 电阻器4. 电路板实验步骤:1. 准备实验器材与仪器,将电源与电路板连接,将电阻器接入电路;2. 打开万用表,选择电压测量档位,将红表笔连接到电路板的正极,黑表笔连接到电路板的负极;3. 读取并记录电压值;4. 更换电流测量档位,将红表笔连接到电路板的输入端,黑表笔连接到电路板的输出端;5. 读取并记录电流值;6. 更换电阻测量档位,将红表笔和黑表笔分别连接到电阻器的两端;7. 读取并记录电阻值。
实验结果与分析:通过实验测量,我们得到了电压、电流和电阻的数值数据。
根据测量结果,我们可以得出以下结论:1. 万用表测量电压的准确性较高,读数稳定,与实际值相符;2. 万用表测量电流时,需要注意选择合适的测量档位,过大或过小的档位都会影响测量结果的准确性;3. 万用表测量电阻时,需要将电阻器与电路分离,确保测量的准确性。
实验讨论:在实验过程中,我们还发现了一些问题和值得讨论的现象:1. 万用表的内阻会对电路产生一定的影响,特别是在测量电流时,内阻较大的万用表会对电路产生较大的负载;2. 万用表的测量精度与品牌和型号有关,不同的万用表具有不同的精度和测量范围;3. 在实际应用中,万用表还可以用于测量频率、电容、电感等参数,具有较强的适用性。
实验总结:通过本次实验,我们深入了解了万用表的使用方法和工作原理,掌握了正确的测量步骤。
实验结果表明,万用表是一种准确可靠的电子测量工具,广泛应用于各个领域。
电子工艺实习报告题目名称焊接万用表班级自动化1106学号学生姓名一、实习目的1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.了解基本电子元器件电阻,电容,电感,电位器,二极管,三极管等 ,并了解其功能和结构。
能正确的读出电阻的阻值。
3.能正确的看懂万用表的电路图,并通过现代焊接技术,把电子元器件焊接组装好万用表,并通过所学知识分析和测试,4.通过万用表组装实训,进一步熟悉万用表结构、工作原理和使用方法。
5.了解电路理论的实际应用,熟悉仪表的装配和调试工艺,提高专业技能。
6.培养学生的自己动手能力,独立思考,遇到问题时能够独立解决。
二、实习内容模块一:电子装配、基本识图1.焊接工艺及注意事项2.焊接基本流程:清洁处理、加热、给锡。
首次使用电烙铁时,插上电源插头后,电烙铁温度上升的同时,先在烙铁头上涂上少许松香,待加热到焊锡熔点时,再往烙铁头上加焊锡,在使用过程中,由于电烙铁温度很高,达300℃以上,长时间加热会使焊锡熔化挥发,在烙铁头上留下一层污垢,影响焊接,使用时用擦布将烙铁头擦拭干净或在松香里清洗干净,再往烙铁头上加焊锡,保持烙铁头上有一层光亮的焊锡,这样电烙铁才好使用。
3.焊点的正确形状:1.正确焊点,焊点就象光滑小山丘;2.不正确焊点,焊锡多,中间空,虚焊;3.烙铁不正确焊点,元件线未出头4.不正确焊点,半焊,振动易脱焊;5.不正确焊点,撤离时带出一个小尖峰;6.正确焊点,桃形焊点,烙铁从元件引脚方向离;7.不正确焊点,象油滴焊点,与焊盘未焊接。
元器件焊接好后,元器件引脚不高出电路板面1mm,应将多余部分的引脚用斜口钳或其它剪切工具剪去,使印刷电路板整洁美观。
实际操作时应该尽量按照上图1,6所示,防止虚焊错焊,这样在众多的焊点焊完之后,才能保证这个电路没有断路的焊点。
4.烙铁头的保护为了便于使用,烙铁在每次使用后都要进行维修,将烙铁头上的黑色氧化层锉去,露出铜的本色,在烙铁加热的过程中要注意观察烙铁头表面的颜色变化,随着颜色的变深,烙的温度渐渐升高,这时要及时把焊锡丝点到烙铁头上,焊锡丝在一定温度时熔化,将烙铁头镀锡,保护烙铁头,镀锡后的烙铁头为白色。
万用表实习报告英文回答:As a sophomore in electrical engineering, I wasrequired to complete a lab report on the multimeter, an essential tool for electrical engineers and hobbyists alike. The multimeter, or "multitester," is a versatile tool that can measure a variety of electrical properties, including voltage, current, and resistance.In this lab, I learned how to use the multimeter to measure the voltage of a battery, the current flowing through a resistor, and the resistance of a conductor. I also learned how to use the multimeter to troubleshoot a simple electrical circuit.Through this lab, I gained a valuable understanding of the fundamentals of electrical engineering and the importance of using the multimeter as a diagnostic tool.The multimeter is a versatile tool that can be used totroubleshoot a wide variety of electrical problems, from simple to complex.中文回答:作为一名电子工程二年级学生,我需要完成一份关于万用表的多功能仪器的实验报告,这对电气工程师和爱好者来说都是一个必备的工具。
万用表实验报告万用表实验报告引言:万用表是一种常见的电子测量仪器,广泛应用于电子工程、物理实验等领域。
本实验旨在通过使用万用表,探究其原理和使用方法,并进行相关电路的测量实验。
实验一:电阻测量在这个实验中,我们使用万用表来测量不同电阻的值。
首先,我们准备了几个不同阻值的电阻器,然后将它们连接到万用表的电阻测量端。
通过调节万用表的旋钮,我们可以看到电阻器的阻值显示在万用表的屏幕上。
实验结果表明,万用表能够准确地测量电阻的阻值。
通过改变电阻器的阻值,我们可以观察到万用表的读数随之变化。
这说明万用表在电阻测量方面具有高精度和灵敏度。
实验二:电压测量在这个实验中,我们使用万用表来测量不同电压的值。
首先,我们准备了一个直流电源和一个电阻器,将它们连接起来。
然后,将万用表的电压测量端连接到电阻器的两端,调节万用表的旋钮,我们可以看到电压值显示在万用表的屏幕上。
实验结果表明,万用表能够准确地测量电路中的电压。
通过改变电阻器的阻值或直流电源的输出电压,我们可以观察到万用表的读数相应地变化。
这说明万用表在电压测量方面具有高精度和可靠性。
实验三:电流测量在这个实验中,我们使用万用表来测量不同电流的值。
首先,我们准备了一个电路,包括一个电源、一个电阻器和一个开关。
然后,将万用表的电流测量端与电路中的电阻器相连,打开开关,电流开始流动。
此时,万用表会显示电路中的电流值。
实验结果表明,万用表能够准确地测量电路中的电流。
通过改变电阻器的阻值或调节电源的输出电压,我们可以观察到万用表的读数相应地变化。
这说明万用表在电流测量方面具有高精度和可靠性。
实验四:二极管测量在这个实验中,我们使用万用表来测试二极管的正向电压和反向电阻。
首先,我们准备了一个二极管和一个电阻器,将它们连接起来。
然后,将万用表的二极管测试端连接到二极管的两端,调节万用表的旋钮,我们可以看到二极管的正向电压和反向电阻显示在万用表的屏幕上。
实验结果表明,万用表能够准确地测量二极管的正向电压和反向电阻。
焊接万用表实验报告
实验目的,通过本实验,掌握焊接技术,了解焊接万用表的使用方法和注意事项。
实验仪器,焊接设备、万用表、导线、焊接材料等。
实验原理,焊接是一种通过加热将金属材料熔化并连接在一起的工艺。
而万用表是一种用来测量电压、电流、电阻等电学量的仪器。
实验步骤:
1. 准备工作,检查焊接设备和万用表是否正常工作,确认焊接材料和导线的质量是否良好。
2. 连接电路,将需要焊接的电路连接好,确保电路中没有电流通过。
3. 测量电路参数,使用万用表测量电路的电压、电流和电阻等参数,记录下测量结果。
4. 进行焊接,根据测量结果,进行焊接操作,确保焊接牢固、接触良好。
5. 再次测量,焊接完成后,再次使用万用表测量电路参数,确认焊接效果。
实验结果:
经过焊接后,电路连接良好,电压、电流和电阻等参数符合预期值。
焊接效果良好,实现了预期的连接效果。
实验注意事项:
1. 在进行焊接操作时,要注意安全,避免触电和烫伤。
2. 确保焊接设备和万用表的正常工作,避免因设备故障导致实验失败。
3. 在进行焊接操作时,要注意控制焊接温度和时间,避免过热或过度焊接导致损坏电路。
4. 在使用万用表测量电路参数时,要注意选择合适的量程和测量方式,避免误操作导致测量不准确。
实验总结:
通过本实验,我对焊接技术和万用表的使用方法有了更深入的了解。
掌握了焊接技术和万用表的正确使用方法,提高了实验操作能力和技术水平。
结语,本实验不仅帮助我们掌握了焊接技术和万用表的使用方法,更重要的是培养了我们的实验操作能力和技术意识,为今后的学习和科研工作打下了坚实的基础。
焊接万用表实验报告焊接万用表实验报告一、引言焊接是一种常见的金属连接方法,广泛应用于工业生产和日常生活中。
而焊接过程中,对焊接接头的质量进行检测是非常重要的。
本实验旨在使用万用表对焊接接头进行测试,以评估其电性能和焊接质量。
二、实验目的1. 掌握焊接接头的制备方法;2. 学习使用万用表测量焊接接头的电阻和电压;3. 评估焊接接头的电性能和焊接质量。
三、实验仪器和材料1. 焊接设备:焊接机、焊接电极等;2. 万用表;3. 金属工件:如铁板、铜线等;4. 焊接材料:焊锡、焊剂等。
四、实验步骤1. 制备焊接接头:将两个金属工件(如铁板)通过焊接设备进行焊接,确保焊接接头牢固;2. 连接万用表:将焊接接头两端分别连接到万用表的电极上;3. 测量电阻:将万用表调至电阻测量档位,记录焊接接头的电阻值;4. 测量电压:将万用表调至电压测量档位,记录焊接接头的电压值;5. 分析结果:根据测量结果,评估焊接接头的电性能和焊接质量。
五、实验结果与分析通过实验测量,我们得到了焊接接头的电阻和电压值。
根据这些数据,我们可以对焊接接头的电性能和焊接质量进行评估。
1. 电阻测量结果:根据测量结果,我们可以得知焊接接头的电阻大小。
电阻值越小,说明焊接接头的导电性能越好,焊接质量越高。
反之,电阻值越大,说明焊接接头的导电性能越差,焊接质量越低。
2. 电压测量结果:电压测量结果可以反映焊接接头的电压降情况。
电压值越小,说明焊接接头的电流传输效率越高,焊接质量越好。
反之,电压值越大,说明焊接接头的电流传输效率越低,焊接质量越差。
综合电阻和电压的测量结果,我们可以对焊接接头的电性能和焊接质量做出综合评估。
如果电阻和电压值均较小,说明焊接接头的导电性能和电流传输效率都较好,焊接质量较高。
反之,如果电阻和电压值较大,说明焊接接头的导电性能和电流传输效率较差,焊接质量较低。
六、实验总结通过本次实验,我们学习了焊接接头的制备方法,并掌握了使用万用表测量焊接接头的电阻和电压的技巧。
万用表的使用实验报告《万用表的使用实验报告1》“嘿,你们知道万用表不?那可是个超酷的小玩意儿呢!”我兴奋地对小伙伴们说。
就像探险家发现了神秘宝藏的钥匙,我感觉万用表充满了未知的魔力。
有一次,家里的小台灯不亮了,我就想学着大人的样子修一修。
我拿出万用表,就像战士拿起了武器。
看着那些表盘和表笔,我心里有点发怵,这可咋整呢?我就跑去问爸爸:“爸,这万用表咋用啊?”爸爸笑着说:“儿子,这就像你玩的拼图,每个部分都有它的用处。
”爸爸告诉我先把红表笔插到VΩ孔,黑表笔表笔插到COM孔,这就像给两个小伙伴找好了自己的座位。
然后我把万用表调到电压档,就像给它下达了一个特殊任务。
我小心翼翼地用表笔去接触台灯插头的两端,眼睛紧紧盯着万用表的屏幕,心里像揣了只小兔子似的。
当看到屏幕上显示出数字的时候,我高兴得差点蹦起来,就像打游戏过了最难的一关。
通过这个小实验,我觉得万用表就像一个小小的魔法盒,能帮我们发现很多电器的小秘密呢。
《万用表的使用实验报告2》“万用表?这是啥呀?”我好奇地问老师。
老师笑着说:“这可是个很有用的东西,就像医生的听诊器一样,能帮我们检测电器的健康状况。
”我似懂非懂地点点头。
那天,我看到爷爷在捣鼓他的收音机,收音机总是发出刺啦刺啦的声音。
我心想,我可以用万用表来看看是怎么回事呀。
我按照老师教的方法,拿起万用表。
可是我的手有点抖,就像第一次骑自行车一样。
我一边想着步骤,一边自言自语:“先把表笔插好,再选对档位。
”我对爷爷说:“爷爷,我来试试用这个万用表看看收音机哪里出问题了。
”爷爷惊讶地看着我:“小娃子,你行不?”我不服气地说:“爷爷,您可别小瞧我。
”当我把表笔接触到收音机的电路元件上时,我紧张得额头都出汗了。
突然,万用表上有了显示,我松了一口气,就像在黑暗中看到了一丝光亮。
我发现原来是一个小电容可能有问题。
这次经历让我觉得,万用表就像一个侦探,能在电器的世界里找出那些隐藏的“罪犯”。
《万用表的使用实验报告3》“哇,万用表看起来好复杂啊!”我对着手里的万用表感叹道。
电子工艺实习报告
题目名称焊接万用表
班级自动化1106 学号
学生姓名
一、实习目的
1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.了解基本电子元器件(电阻,电容,电感,电位器,二极管,三极管等),并了解其功能和结构。
能正确的读出电阻的阻值。
3.能正确的看懂万用表的电路图,并通过现代焊接技术,把电子元器件焊接组装好万用表,并通过所学知识分析和测试,
4.通过万用表组装实训,进一步熟悉万用表结构、工作原理和使用方法。
5.了解电路理论的实际应用,熟悉仪表的装配和调试工艺,提高专业技能。
6.培养学生的自己动手能力,独立思考,遇到问题时能够独立解决。
二、实习内容
模块一:电子装配、基本识图
1.焊接工艺及注意事项
2.焊接基本流程:清洁处理、加热、给锡。
首次使用电烙铁时,插上电源插头后,电烙铁温度上升的同时,先在烙铁头上涂上少许松香,待加热到焊锡熔点时,再往烙铁头上加焊锡,在使用过程中,由于电烙铁温度很高,达300℃以上,长时间加热会使焊锡熔化挥发,在烙铁头上留下一层污垢,影响焊接,使用时用擦布将烙铁头擦拭干净或在松香里清洗干净,再往烙铁头上加焊锡,保持烙铁头上有一层光亮的焊锡,这样电烙铁才好使用。
3.焊点的正确形状:
1.正确焊点,焊点就象光滑小山丘;
2.不正确焊点,焊锡多,中间空,虚焊;
3.烙铁不正确焊点,元件线未出头
4.不正确焊点,半焊,振动易脱焊;
5.不正确焊点,撤离时带出一个小尖峰;
6.正确焊点,桃形焊点,烙铁从元件引脚方向离;
7.不正确焊点,象油滴焊点,与焊盘未焊接。
元器件焊接好后,元器件引脚不高出电路板面1mm,应将多余部分的引脚用斜口钳或其它剪切工具剪去,使印刷电路板整洁美观。
实际操作时应该尽量按照上图1,6所示,防止虚焊错焊,这样在众多的焊点焊完之后,才能保证这个电路没有断路的焊点。
4.烙铁头的保护
为了便于使用,烙铁在每次使用后都要进行维修,将烙铁头上的黑色氧化层锉去,露出铜的本色,在烙铁加热的过程中要注意观察烙铁头表面的颜色变化,随着颜色的变深,烙的温度渐渐升高,这时要及时把焊锡丝点到烙铁头上,焊锡丝在一定温度时熔化,将烙铁头镀锡,保护烙铁头,镀锡后的烙铁头为白色。
5.烙铁头上多余锡的处理
如果烙铁头上挂有很多的锡,不易焊接,可在烙铁架中带水的海棉上或者在烙铁架的钢丝上抹去多余的锡。
不可在工作台或者其他地方抹去。
6.练习试焊
在实际操作前应该找一块练习板来实践,可以使平时废弃的电路板,拿来做实验,练习和熟悉基本操作,在练习的时候要注意纠正自己操作上存在的问题。
练习时注意不断总结,把握加热时间、送锡多少,不可在一个点加热时间过长,否则会使线路板的焊盘烫坏。
注意应尽量排列整齐,以便前后对比,改进不足。
焊接时先将电烙铁在线路板上加热,大约两秒钟后,送焊锡丝,观察焊锡量的多少,不能太多,造成堆焊;也不能太少,造成虚焊。
当焊锡熔化,发出光泽时焊接温度最佳,应立即将焊锡丝移开,再将电烙铁移开。
为了再加热中使加热面积最大,要将烙铁头的斜面靠在元件引脚上,烙铁头的顶尖抵在线路板的焊盘上。
焊点高度一般在2毫米左右,直径应与焊盘相一致,引脚应高出焊点大约0.5 mm。
模块二:电子制作-MF47A型万用表
1.焊接前准备
对照电路图,将原件按照图示插入对应的焊孔内。
我在焊接的时候焊接顺序是先焊接电阻,在焊接其他的元件,因为其他的元件个数较少而且形态各异,比较容易辨认。
而电阻一旦焊接错误就会产生连锁反应。
2.元器件的焊接
在焊接前先做好焊接的练习后在进行操作。
焊接完后的元器件,要求排列整齐,高度一致。
为了保证焊接的整齐美观,焊接时应将线路板板架在焊接木架上焊接,两边架空的高度要一致,元件插好后,要调整位置,使它与桌面相接触,保证每个元件焊接高度一致。
焊接时,电阻不能离开线路板太远,也不能紧贴线路板焊接,以免影响电阻的散热。
焊接时不允许用电烙铁运载焊锡丝,因为烙铁头的温度很高,焊锡在高温下会使助焊剂分解挥发,易造成虚焊等焊接缺陷。
3.其他元件安装问题和注意事项
a.在焊接了所有电阻电容,二极管后要先查看是否存在错焊,如无错焊在按照说明以此安装电位器,输入插管,晶体管插座。
b.在焊接晶体管插座的时候要注意按照要先将金属弹片插入孔内然后要将应引脚弹片眼凹槽按压到垂直后,将引脚对准焊盘焊接。
c.安装输入插是要非常仔细,严格的按照说明。
要求输入管柱与电路板垂直,一定不能有倾斜,否则在将其插入到盒子的时候会由于四个角不能对准插空而可能损坏电路板。
d.另外在安装电刷的时候,一定要按照图示,否则在测试的时候可能换挡时不灵敏。
4.焊接操作问题和注意事项
(1)在拿起线路板的时候,最好带上手套或者用两指捏住线路板的边缘。
不要直接用手抓线路板两面有铜箔的部分,防止手汗等污渍腐蚀线路板上的铜箔而导致线路板漏电。
(2)如果在完装完毕后发现高压测量的误差较大,可用酒精将线路板两面清洗干净并用电吹风烘干。
电路板焊接完毕后,用橡皮将三圈导电环上的松香、汗渍等残留物擦干净。
否则易造成接触不良。
(3)焊接时一定要注意电刷轨道上一定不能粘上锡,否则会严重影响电刷的运转。
为了防止电刷轨道粘锡,切忌用烙铁运载焊锡。
由于焊接过程中有时会产生气泡,使焊锡飞溅到电刷轨道上,因此应用一张圆形厚纸垫在线路板上。
(4)如果电刷轨道上粘了锡,应将其绿面朝下,用没有焊锡的烙铁将锡尽量刮除。
但由于线路板上的金属与焊锡的亲和性强,一般不能刮尽,只能用小刀稍微修平整。
(5)在每一个焊点加热的时间不能过长,否则会使焊盘脱开或脱离线路板。
对焊点进行修整时,要让焊点有一定的冷却时间,否则不但会使焊盘脱开或脱离线路板,而且会使元器件温度过高而损坏。
5.成品展示
三、万用表测试
在测量前需要对各种档位惊醒调零后才能测试出正确值。
机械调零:旋动万用表面板上的机械零位调整螺钉,使指针对准刻度盘左端的
0"位置。
测量直流电压:把万用表两表棒插好,红表棒接+",黑表棒接-",把档位开关旋钮打到直流电压档,并选择合适的量程。
当被测电压数值范围不确定时,应先选用较高的量程,把万用表两表棒并接到被测电路上,红表棒接直流电压正极,黑表棒接直流电压负极,不能接反。
根据测出电压值,再逐步选用低量程,最后使读数在满刻度的2/3附近。
交流电测试:测量交流电压时将档位开关旋钮打到交流电压档,表棒不分正负极,与测量直流电压相似进行读数,其读数为交流电压的有效值。
测量电阻:插好表棒,打到电阻档,并选择量程。
短接两表棒,旋动电阻调零电位器旋钮,进行电阻档调零,使指针打到电阻刻度右边的0"Ω处,将被测电阻脱离电源,用两表棒接触电阻两端,从表头指针显示的读数乘所选量程的分辩率数即为测得电阻的阻值。
读数方法:读数时目光应与表面垂直,使表指针与反光铝膜中的指针重合,确
保读数的精度。
检测时先选用较高的量程,根据实际情况,调整量程,最后使读数在满刻度的2/3附近。
四、心得体会
这次工程实训让我们明白了理论联系实际的重要性,提高了独自分析问题和
解决问题的能力,实践必须要基于熟练的理论知识,我们应当学会多积累理论知
识来充实我们的知识面,以便我们今后的实践。
经过这次实训,我们了解到了焊
接电路元件的技巧、印制电路板图的设计与工艺流程、万用表的工作原理与组成
元件的作用等。
这些东西考查了我们的综合能力,要想做好任何事,除了自己平
时要有一定的功底外,我们还需要一定的实践动手能力,操作能力。
这次工程实
训让我们学习到的理论有了一次实践的机会,让我们体会到了平时积累知识的重
要性以及实践的重要性。
我认为这才是这次工程实训真正的意义所在,也是我们
今后应该提升自己的地方。
不管将来做什么,我们都应该为明天而努力学习。
