Aruba3400无线控制器配置手册

ARUBA无线控制器基本配置手册一、连接ARUBA无线控制器1、使用CONSOLE线连接到核心交换机CONSOLE口。

2、开启SecureCRT软件，登录ARUBA无线控制器二、基本参数配置1、初始化配置-设置无线控制器基本参数及访问密码2、初始化配置-保存初始化配置并重启AC3、常用基本配置-恢复出厂配置4、常用基本配置-image升级5、常用基本配置-开启TELNET连接三、AC控制器基本配置1、在浏览器输入初始化配置的IP地址，登录ARUBA无线控制器2、点击Configuration Controller键进入控制器基本配置引导3、设置无线控制器名，管理员密码和时区后，点击Next下一步4、输入ARUBA防火墙及AP接入等LICENSES后点击ADD，添加LICENSES，添加完后点击Next进入下一步5、根据客户需求，设置VLAN及IP地址，并绑定端口6、配置ARUBA无线控制器管理VLAN及默认网关7、确认上连核心交换机的物理接口，并勾选TRUNK MODE8、确认以上配置，点击Finish &Reboot Now应用并重启AC控制器四、配置普通密码认证1、点击Configuration Campus WLAN进入WLAN配置引导界面2、新建AP组及SSID名称，并点击Next下一步3、选择AP转发模式，默认选择TUNNEL模式4、设置射频卡及SSID广播方式，设定对应VLAN5、设置WLAN初始化角色，如需设为密码认证，请选择Internet6、选择shared-key模式，aes加密方式，并设置无线密码7、去除Enable Captive Portal勾选项，关闭PORTAL认证8、设置无线认证用户角色，见意使用默认设置9、完成以上所有配置，并应用所有配置五、配置外部PORTAL认证1、配置白名单netdestination hoko-white-listhost 172.16.20.5exit2、配置认证服务器及密钥aaa authentication-server radius hoko-radiushost 172.16.20.5key ipva07exit3、配置认证服务器组aaa server-group hoko-radius-servergroupauth-server hoko-radiusexit4、配置访问控制根限组ip access-list session open-httpsuser alias hoko-white-list svc-https permituser alias hoko-white-list svc-http permitexitip access-list session hoko-captive-white-listuser alias hoko-white-list any permitexitip access-list session captiveportaluser any svc-http dst-nat 8080user any svc-https dst-nat 8081user any svc-http-proxy1 dst-nat 8088user any svc-http-proxy2 dst-nat 8088user any svc-http-proxy3 dst-nat 8088exitip access-list session v6-allowallipv6 any any any permitexit5、配置PORTAL认证aaa authentication captive-portal hoko-cp-profiledefault-role guestserver-group hoko-radius-servergroupredirect-pause 1no logout-popup-windowslogin-page http://172.16.20.5/portal.do?wlanacname=portalwhite-list hoko-white-listexit6、配置PORTAL认证用户角色权限user-role hoko-guest-logoncaptive-portal hoko-cp-profileaccess-list session global-saclaccess-list session open-httpsaccess-list session hoko-captive-white-listaccess-list ssession logon-controlaccess-list session captiveportalaccess-list session v6-allowallexit7、配置AAA认证角色aaa profile hoko-cap-aaainitial-role hoko-guest-logonexit8、配置用户访问SSIDwlan ssid-profile hoko-cap-ssidessid CTFHOKOexit9、绑定该SSID对应配置文件及工作VLANwlan virtual-ap hoko-cap-vapaaa-profile hoko-cap-aaassid-profile hoko-cap-ssidvlan 64exit10、配置AP对应工作组ap-group hoko-capvirtual-ap hoko-cap vapexit六、添加AP到对应的工作组1、勾选所有要添加到对应工作组的AP2、点击PROVISION键进入AP组设定界面3、在AP GROUP中选择对应添加的AP组4、点击右下角Apply and Reboot,加入AP组并重启AP七、常见问题1、AP无法注册成功，DHCP等配置无任何问题，关闭控制器CPS功能。

Aruba Controller 基本設定2011/07聯易科技摘要此篇簡略說明如何查看AP狀態、新增SSID及controller IP 設定，如需完整的設定，必需經過一系列的課程，才可上手。

內容1、設定controller vlan and ip2、查看AP 狀態3、設定Wlan設定Conrtoller連線方式，可使用SSH 及WEB(https://x.x.x.x:4343)進行設置1、Controller Vlan 、IP 及Default Gateway設定1.新增vlan 及設定port設定路徑：Configuration->Network->Vlans->點選Add a Vlan->接P.2P.1輸入Vlan ID及選擇port -> ApplyP.22.設定IP設定路徑：Configuration->Network->IP->選擇Edit->接P.4P.3設定IP->ApplyP.43.設定Gateway：Configuration->Network->IP->IP routes->新增或修改default gateway->ApplyP.54. Save configuration2、查看AP 狀況Controller->Accesses Points->選擇AP->點選Status or ProfileP.6P.73、設定Wlan設定順序1.設定SSID Profile2.設定AAA profile3.新增Virtual AP Profile-> 將SSID Profile及AAA Profile加入Virtual AP Profile4.新增AP Group，將VAP加入到AP Group例如：在另一間辦公司，AP要新增一個SSID，設定名稱如下SSID：1F-RDAP Group：RD_1F1.設定SSID ->輸入SSID Profile 名稱，如下圖P.8->設定SSID內容，如下圖P.9P.8Network Name(SSID)：1F-RD802.11 Securtiy 設定使用者認證類型P.92. AAA profile ，依這個SSID要給使用者何種角色來設定3.設定VAP，並將SSID profile(SSID-1F_RD)及AAA Profile(default)加入Step 1新增Virtual AP Profile：VAP-1F-RD，如下圖P.10P.10Step 2 加入選擇SSID Profile：SSID-1F-RD->Apply，如下圖P.11P.11 Step3 選擇AAA Profile：default(預設已為default)，如下圖P.12P.12 Step 4 設定Virtual AP Profile：屬於那一個Vlan，下圖P.13P.13Step 5 新增1F-RD AP Group：1F-RD，如下圖P.14P.14Step 6設定1F-RD AP Group 內容，如下圖P.15P.15VAP Profile 只有一個SSID and AAA ProfileAP Group 可以有多個VAP，但根據AP無線傳輸品質，不建議設定超過5個VAPStep 7 AP Installation 選擇要派送SSID：1F-RD 的AP Provision 為1F-RD 這個GroupP.16Step 8 設定AP 所屬AP Group、Master IP and ap name… -> Apply 如下圖P.17P.17 AP就會重開，並發送此SSID。

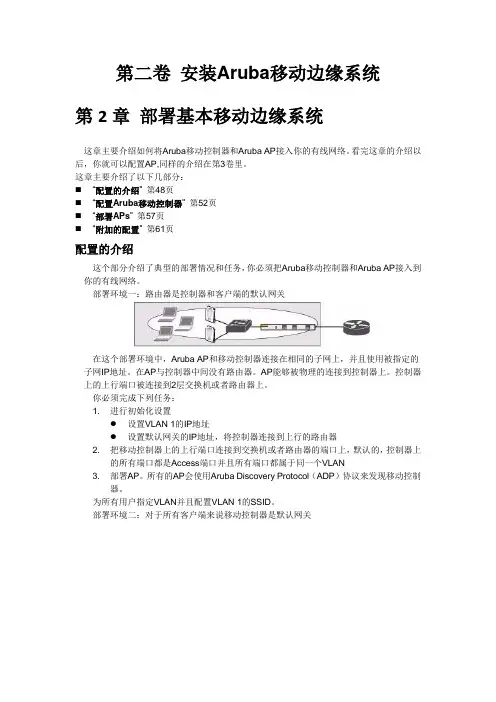

第二卷安装Aruba移动边缘系统第2章部署基本移动边缘系统这章主要介绍如何将Aruba移动控制器和Aruba AP接入你的有线网络。

看完这章的介绍以后，你就可以配置AP,同样的介绍在第3卷里。

这章主要介绍了以下几部分：⏹“配置的介绍” 第48页⏹“配置Aruba移动控制器” 第52页⏹“部署APs” 第57页⏹“附加的配置” 第61页配置的介绍这个部分介绍了典型的部署情况和任务，你必须把Aruba移动控制器和Aruba AP接入到你的有线网络。

部署环境一：路由器是控制器和客户端的默认网关在这个部署环境中，Aruba AP和移动控制器连接在相同的子网上，并且使用被指定的子网IP地址。

在AP与控制器中间没有路由器。

AP能够被物理的连接到控制器上。

控制器上的上行端口被连接到2层交换机或者路由器上。

你必须完成下列任务：1. 进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2. 把移动控制器上的上行端口连接到交换机或者路由器的端口上，默认的，控制器上的所有端口都是Access端口并且所有端口都属于同一个VLAN3. 部署AP。

所有的AP会使用Aruba Discovery Protocol（ADP）协议来发现移动控制器。

为所有用户指定VLAN并且配置VLAN 1的SSID。

部署环境二：对于所有客户端来说移动控制器是默认网关在这个部署环境中，Aruba移动控制器和AP在不同的子网中，而且AP在多个子网中。

移动控制器将作为无线网络的一个路由器（移动控制器作为无线客户端的默认网关）。

控制器上的上行端口被连接到2层交换机或路由器上；这是一个属于VLAN 1的Access 端口。

你必须完成下列任务：1. 进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2. 把移动控制器上的接口连接到交换机或者路由器的接口上3. 部署AP。

所有的AP会使用DNS或DHCP来发现移动控制器。

第二卷安装Aruba移动边缘系统第2章部署基本移动边缘系统这章主要介绍如何将Aruba移动控制器和Aruba AP接入你的有线网络。

看完这章的介绍以后，你就可以配置AP,同样的介绍在第3卷里。

这章主要介绍了以下几部分：⏹“配置的介绍” 第48页⏹“配置Aruba移动控制器” 第52页⏹“部署APs” 第57页⏹“附加的配置” 第61页配置的介绍这个部分介绍了典型的部署情况和任务，你必须把Aruba移动控制器和Aruba AP接入到你的有线网络。

部署环境一：路由器是控制器和客户端的默认网关在这个部署环境中，Aruba AP和移动控制器连接在相同的子网上，并且使用被指定的子网IP地址。

在AP与控制器中间没有路由器。

AP能够被物理的连接到控制器上。

控制器上的上行端口被连接到2层交换机或者路由器上。

你必须完成下列任务：1. 进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2. 把移动控制器上的上行端口连接到交换机或者路由器的端口上，默认的，控制器上的所有端口都是Access端口并且所有端口都属于同一个VLAN3. 部署AP。

所有的AP会使用Aruba Discovery Protocol（ADP）协议来发现移动控制器。

为所有用户指定VLAN并且配置VLAN 1的SSID。

部署环境二：对于所有客户端来说移动控制器是默认网关在这个部署环境中，Aruba移动控制器和AP在不同的子网中，而且AP在多个子网中。

移动控制器将作为无线网络的一个路由器（移动控制器作为无线客户端的默认网关）。

控制器上的上行端口被连接到2层交换机或路由器上；这是一个属于VLAN 1的Access 端口。

你必须完成下列任务：1. 进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2. 把移动控制器上的接口连接到交换机或者路由器的接口上3. 部署AP。

所有的AP会使用DNS或DHCP来发现移动控制器。

Aruba无线控制器用户初始配置手册(suning)苏宁电器Aruba无线控制器用户配置手册Version 1.3苏宁电器Aruba无线控制器用户配置手册一、连接Aruba无线控制器1．将console线RJ45一端连接至无线控制器的SERIAL端口，另一端连接至电脑COM口（笔记本没有COM口的可以使用USB-COM线）。

2．打开相应的配置终端软件（可以使用Secure-CRT或者使用系统自带的超级终端软件，建议使用Secure-CRT这款第三方终端软件）3．配置终端软件的参数Secure-CRT配置步骤：协议选择Serial，点击“下一步”端口选择好本电脑上使用的COM接口，波特率选择“9600”，数据流控制选型将前面的勾全部去掉，其它选项保持不变，点击“下一步”点击“完成”即可登录到配置界面。

超级终端配置步骤：点击“开始”>“所有程序”>“附件”>“通讯”>“超级终端”在名称一栏自定义输入一个名称，例如：“suning”，点击“确定”在连接时使用选择好相应的COM接口，点击“确定”点击“还原为默认值”，再点击“确定”即可登录到配置界面。

二、配置向导第一次登录控制器会出现配置向导进行简单的配置开机运行到如下图所示，即到了配置向导界面配置如下：Enter System name [Aruba200]:此处直接回车即选择[]内的内容，例如此处回车即选择设备名称为：Aruba200，也可自己自定义系统名称Enter VLAN 1 interface IP address [172.16.0.254]:此处直接回车即选择VLAN 1的IP地址为：172.16.0.254，一般此处直接回车，后面可以另行更改Enter VLAN 1 interface subnet mask [255.255.255.0]:此处直接回车即选择VLAN1的IP地址的子网掩码为：255.255.255.0 Enter IP Default gateway [none]:此处为指定控制器的网关地址，即路由地址，一般这边不指定，等进入系统后重新配置指定Enter Switch Role, (master|local) [master]:此处为指定控制器角色，一般默认为master，可直接回车到下一步Enter Country code (ISO-3166), <ctrl-I> for supported list:此处为指定国家代码，中国即输入“CN”You have chosen Country code CN for China (yes|no)?:此处为让您确认是否为中国，可直接“yes”到下一步Enter Time Zone [PST-8:0]:此处为指定时区，一般我们指定为“GMT+8:0”Enter Time in UTC [11:44:55]:此处为指定时间，我们可根据当时北京时间进行配置Enter Date (MM/DD/YYYY) [11/22/2010]:此处为配置日期，月/日/年份Enter Password for admin login (up to 32 chars):此处为配置admin登录密码，自定义Re-type Password for admin login:重新确认admin登录密码Enter Password for enable mode (up to 15 chars):指定enable密码Re-type Password for enable mode:重新确认enable密码Do you wish to shutdown all the ports (yes|no)? [no]:此处为询问您是否想shutdown所有端口，默认配置为“no”，一般选择默认配置直接回车Do you wish to accept the changes (yes|no)此处询问你是否接受刚才的配置，直接“yes”此时控制器会重新启动，启动完之后便可进入系统。

第二卷安装Aruba移动边缘系统第2章部署基本移动边缘系统这章主要介绍如何将Aruba移动控制器和Aruba AP接入你的有线网络。

看完这章的介绍以后，你就可以配置AP,同样的介绍在第3卷里。

这章主要介绍了以下几部分：⏹“配置的介绍” 第48页⏹“配置Aruba移动控制器” 第52页⏹“部署APs” 第57页⏹“附加的配置” 第61页配置的介绍这个部分介绍了典型的部署情况和任务，你必须把Aruba移动控制器和Aruba AP接入到你的有线网络。

部署环境一：路由器是控制器和客户端的默认网关在这个部署环境中，Aruba AP和移动控制器连接在相同的子网上，并且使用被指定的子网IP地址。

在AP与控制器中间没有路由器。

AP能够被物理的连接到控制器上。

控制器上的上行端口被连接到2层交换机或者路由器上。

你必须完成下列任务：1.进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2.把移动控制器上的上行端口连接到交换机或者路由器的端口上，默认的，控制器上的所有端口都是Access端口并且所有端口都属于同一个VLAN3.部署AP。

所有的AP会使用Aruba Discovery Protocol（ADP）协议来发现移动控制器。

为所有用户指定VLAN并且配置VLAN 1的SSID。

部署环境二：对于所有客户端来说移动控制器是默认网关在这个部署环境中，Aruba移动控制器和AP在不同的子网中，而且AP在多个子网中。

移动控制器将作为无线网络的一个路由器（移动控制器作为无线客户端的默认网关）。

控制器上的上行端口被连接到2层交换机或路由器上；这是一个属于VLAN 1的Access端口。

你必须完成下列任务：1.进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2.把移动控制器上的接口连接到交换机或者路由器的接口上3.部署AP。

所有的AP会使用DNS或DHCP来发现移动控制器。

ARUBA无线控制器的基本网络配置本章主要描述有关控制器的基本的网络配置，主要内容如下：一、VLANs 配置二、配置端口三、VLAN 协议四、配置静态路由五、环回IP地址配置六、控制器IP地址配置七、GRE隧道配置第一部分：VLANs配置/虚拟局域网配置2层交换机控制器的操作运用是以VLAN作为广播域，作为2层交换机，控制器要求需要外界的路径来实现与VLANs的路径连通。

该控制器还可以作为第三层交换机，可以定义VLAN 之间的交通路线的控制器。

你可以在控制器上配置一个/多个物理端口实现一个虚拟局域网。

另外，每个无线客户端口关联是连接到一个特定的虚拟局域网的端口控制器上。

你可以根据你的网络需要替换所有经认证授权的无线用户到单个VLAN或者替换到不同的VLANs。

VLANs可以单独存在在控制器里面或者可以通过802.1q VLAN标签存在在控制器外部。

你可以选择在控制器上为VLAN配置一个IP地址和子网掩码，当VLAN上最近的物理端口被激活的同时，该IP地址也被激活。

该VLAN IP地址可以作为外部设备的一个接入点，指向虚拟局域网IP地址的数据包不是为控制器指定的而是根据控制器的IP路由表来转发的。

创建和更新VLANs：创建和更新单个/多个VLANs1. 通过WEBUI 来创建或者修改单个VLAN1)打开2)点击“ADD新建”按钮创建一个新的VLAN。

（若需要修改，点击Edit按钮）具体参照58页创建一系列的VLANs。

3)为VLAN增加一个物理端口，点击选项4)点击2. 通过CLI(命令）创建或者修改VLAN3.通过WEBUI 来创建或者修改多个VLAN1)一次性增加并联的VLANs，点击2)在弹出的窗口，输入你想要创建的VLANs 序列。

例如，增加一个ID号码为200-300和302-350的VLAN，输入200-300，302-350。

3)点击“OK”4)为VLAN增加物理端点，点击“EDIT”进入你想要配置的VLAN页面，点击“PortSelection”选项设置端口。

ARUBA无线控制器的基本网络配置本章主要描述有关控制器的基本的网络配置，主要容如下：一、VLANs 配置二、配置端口三、VLAN 协议四、配置静态路由五、环回IP地址配置六、控制器IP地址配置七、GRE隧道配置第一部分：VLANs配置/虚拟局域网配置2层交换机控制器的操作运用是以VLAN作为广播域，作为2层交换机，控制器要求需要外界的路径来实现与VLANs的路径连通。

该控制器还可以作为第三层交换机，可以定义VLAN 之间的交通路线的控制器。

你可以在控制器上配置一个/多个物理端口实现一个虚拟局域网。

另外，每个无线客户端口关联是连接到一个特定的虚拟局域网的端口控制器上。

你可以根据你的网络需要替换所有经认证授权的无线用户到单个VLAN或者替换到不同的VLANs。

VLANs可以单独存在在控制器里面或者可以通过802.1q VLAN标签存在在控制器外部。

你可以选择在控制器上为VLAN配置一个IP地址和子网掩码，当VLAN上最近的物理端口被激活的同时，该IP地址也被激活。

该VLAN IP地址可以作为外部设备的一个接入点，指向虚拟局域网IP地址的数据包不是为控制器指定的而是根据控制器的IP路由表来转发的。

创建和更新VLANs：创建和更新单个/多个VLANs1. 通过WEBUI 来创建或者修改单个VLAN1)打开2)点击“ADD新建”按钮创建一个新的VLAN。

（若需要修改，点击Edit按钮）具体参照58页创建一系列的VLANs。

3)为VLAN增加一个物理端口，点击选项4)点击2. 通过CLI(命令）创建或者修改VLAN3.通过WEBUI 来创建或者修改多个VLAN1)一次性增加并联的VLANs，点击2)在弹出的窗口，输入你想要创建的VLANs 序列。

例如，增加一个ID为200-300和302-350的VLAN，输入200-300，302-350。

3)点击“OK”4)为VLAN增加物理端点，点击“EDIT”进入你想要配置的VLAN页面，点击“PortSelection”选项设置端口。

苏宁电器Aruba无线控制器用户配置手册Version 1.3苏宁电器Aruba无线控制器用户配置手册一、连接Aruba无线控制器1．将console线RJ45一端连接至无线控制器的SERIAL端口，另一端连接至电脑COM口（笔记本没有COM口的可以使用USB-COM线）。

2．打开相应的配置终端软件（可以使用Secure-CRT或者使用系统自带的超级终端软件，建议使用Secure-CRT这款第三方终端软件）3．配置终端软件的参数Secure-CRT配置步骤：协议选择Serial，点击“下一步”端口选择好本电脑上使用的COM接口，波特率选择“9600”，数据流控制选型将前面的勾全部去掉，其它选项保持不变，点击“下一步”点击“完成”即可登录到配置界面。

超级终端配置步骤：点击“开始”>“所有程序”>“附件”>“通讯”>“超级终端”在名称一栏自定义输入一个名称，例如：“suning”，点击“确定”在连接时使用选择好相应的COM接口，点击“确定”点击“还原为默认值”，再点击“确定”即可登录到配置界面。

二、配置向导第一次登录控制器会出现配置向导进行简单的配置开机运行到如下图所示，即到了配置向导界面配置如下：Enter System name [Aruba200]:此处直接回车即选择[]内的内容，例如此处回车即选择设备名称为：Aruba200，也可自己自定义系统名称Enter VLAN 1 interface IP address [172.16.0.254]:此处直接回车即选择VLAN 1的IP地址为：172.16.0.254，一般此处直接回车，后面可以另行更改Enter VLAN 1 interface subnet mask [255.255.255.0]:此处直接回车即选择VLAN 1的IP地址的子网掩码为：255.255.255.0Enter IP Default gateway [none]:此处为指定控制器的网关地址，即路由地址，一般这边不指定，等进入系统后重新配置指定Enter Switch Role, (master|local) [master]:此处为指定控制器角色，一般默认为master，可直接回车到下一步Enter Country code (ISO-3166), <ctrl-I> for supported list:此处为指定国家代码，中国即输入“CN”You have chosen Country code CN for China (yes|no)?:此处为让您确认是否为中国，可直接“yes”到下一步Enter Time Zone [PST-8:0]:此处为指定时区，一般我们指定为“GMT+8:0”Enter Time in UTC [11:44:55]:此处为指定时间，我们可根据当时北京时间进行配置Enter Date (MM/DD/YYYY) [11/22/2010]:此处为配置日期，月/日/年份Enter Password for admin login (up to 32 chars):此处为配置admin登录密码，自定义Re-type Password for admin login:重新确认admin登录密码Enter Password for enable mode (up to 15 chars):指定enable密码Re-type Password for enable mode:重新确认enable密码Do you wish to shutdown all the ports (yes|no)? [no]:此处为询问您是否想shutdown所有端口，默认配置为“no”，一般选择默认配置直接回车Do you wish to accept the changes (yes|no)此处询问你是否接受刚才的配置，直接“yes”此时控制器会重新启动，启动完之后便可进入系统。

第二卷安装Aruba移动边缘系统第2章部署基本移动边缘系统这章主要介绍如何将Aruba移动控制器和Aruba AP接入你的有线网络。

看完这章的介绍以后，你就可以配置AP,同样的介绍在第3卷里。

这章主要介绍了以下几部分：⏹“配置的介绍” 第48页⏹“配置Aruba移动控制器” 第52页⏹“部署APs” 第57页⏹“附加的配置” 第61页配置的介绍这个部分介绍了典型的部署情况和任务，你必须把Aruba移动控制器和Aruba AP接入到你的有线网络。

部署环境一：路由器是控制器和客户端的默认网关在这个部署环境中，Aruba AP和移动控制器连接在相同的子网上，并且使用被指定的子网IP地址。

在AP与控制器中间没有路由器。

AP能够被物理的连接到控制器上。

控制器上的上行端口被连接到2层交换机或者路由器上。

你必须完成下列任务：1. 进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2. 把移动控制器上的上行端口连接到交换机或者路由器的端口上，默认的，控制器上的所有端口都是Access端口并且所有端口都属于同一个VLAN3. 部署AP。

所有的AP会使用Aruba Discovery Protocol（ADP）协议来发现移动控制器。

为所有用户指定VLAN并且配置VLAN 1的SSID。

部署环境二：对于所有客户端来说移动控制器是默认网关在这个部署环境中，Aruba移动控制器和AP在不同的子网中，而且AP在多个子网中。

移动控制器将作为无线网络的一个路由器（移动控制器作为无线客户端的默认网关）。

控制器上的上行端口被连接到2层交换机或路由器上；这是一个属于VLAN 1的Access 端口。

你必须完成下列任务：1. 进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2. 把移动控制器上的接口连接到交换机或者路由器的接口上3. 部署AP。

所有的AP会使用DNS或DHCP来发现移动控制器。

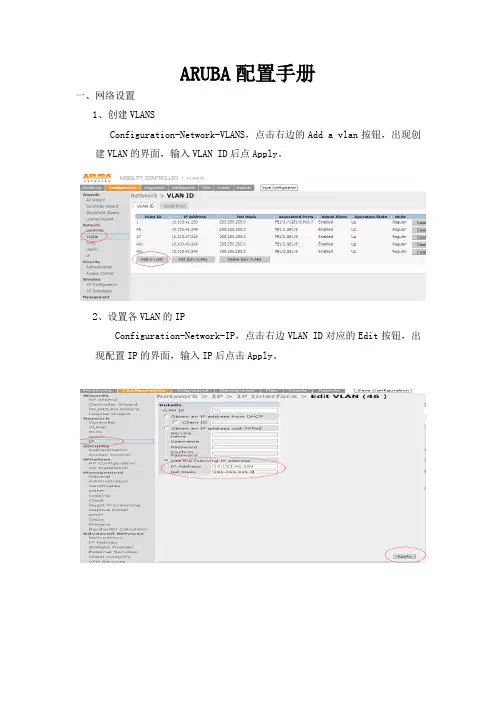

ARUBA配置手册一、网络设置1、创建VLANSConfiguration-Network-VLANS，点击右边的Add a vlan按钮，出现创建VLAN的界面，输入VLAN ID后点Apply。

2、设置各VLAN的IPConfiguration-Network-IP，点击右边VLAN ID对应的Edit按钮，出现配置IP的界面，输入IP后点击Apply。

3、端口设置Configuration-Network-Port，选择与交换机连接的端口，选中Trunk 后点Apply按钮。

4、Controller设置二、安全设置1、访问控制Configuration-Security-Access Control，点击右侧Add按钮，创建两个规则分别用于公司出差员工（PEC）和外来用户(user),只开放需要的端口。

2、认证设置①创建W EB账号：Configuration-Security-Authentication-InternalDB，点击Add User按钮，输入用户名和密码，选择规则后点击Apply按钮。

创建两个账号分别用于公司人员出差(guest)和外来用户(president)。

②创建AAA profiles：Configuration-Security-Authentication-AAAProfiles，点击Add按钮，输入名字后点击Apply按钮。

创建AAA配置文件用于选择SSID的认证方式。

③选择认证方式：Configuration-Security-Authentication-AAAProfiles，点击创建好的配置文件，在Initial role下拉框中选择认证方式。

Authenticated：加密认证Guest-logon：WEB认证三、无线设置1、创建AP配置文件2、修改配置参数①修改VLAN②修改AAA配置③创建SSID配置文件四、无线客户端IP设置com线连接无线AP重启AP，3秒内按Enter键purgesetenv ipaddr 10.96.1.179 setenv netmask 255.255.255.0 setenv gatewayip 10.96.1.254 setenv serverip 10.96.1.160 setenv master 10.96.1.160 setenv name BF-AP-125-04 setenv location BF-AP-125-04 save。

WLC基础配置（初始化完成后自动填充数据默认vlan1 可手动更改更改后重启控制器）
相同界面下License查看
可添加vlan 并将接口划入vlan
图为添加好的vlan2 点击configuration下NETWORK->VLANs->Edit 点击数字即可将相应接口划入vlan
点击Port可配置具体接口
如图可配置DHCP地址池
在wireless里可配置AP 如图在相应位置填入控制器IP和AP本身的IP以及网管和掩码
最下面可以选择AP所在的组以及配置AP的名字（可获取AP的mac地址和序列号）
在本页面输入用户名密码
配置SSID信息
信道调整
查看AP状态包括用户接入数流量丢包率等
注意：途中标蓝处为AP接入终端数默认为64 根据需求修改。

苏宁电器Aruba无线控制器用户配置手册Version 1.3苏宁电器Aruba无线控制器用户配置手册一、连接Aruba无线控制器1．将console线RJ45一端连接至无线控制器的SERIAL端口，另一端连接至电脑COM 口（笔记本没有COM口的可以使用USB—COM线）.2．打开相应的配置终端软件(可以使用Secure—CRT或者使用系统自带的超级终端软件,建议使用Secure-CRT这款第三方终端软件)3．配置终端软件的参数Secure—CRT配置步骤:协议选择Serial，点击“下一步”端口选择好本电脑上使用的COM接口,波特率选择“9600”，数据流控制选型将前面的勾全部去掉，其它选项保持不变，点击“下一步”点击“完成”即可登录到配置界面。

超级终端配置步骤：点击“开始”〉“所有程序"〉“附件”>“通讯”>“超级终端”在名称一栏自定义输入一个名称，例如：“suning”，点击“确定”在连接时使用选择好相应的COM接口，点击“确定”点击“还原为默认值”，再点击“确定”即可登录到配置界面。

二、配置向导第一次登录控制器会出现配置向导进行简单的配置开机运行到如下图所示，即到了配置向导界面配置如下：Enter System name ［Aruba200]:此处直接回车即选择［］内的内容，例如此处回车即选择设备名称为:Aruba200,也可自己自定义系统名称Enter VLAN 1 interface IP address ［172。

16。

0.254］：此处直接回车即选择VLAN 1的IP 地址为：172。

16.0。

254,一般此处直接回车，后面可以另行更改Enter VLAN 1 interface subnet mask [255。

255.255.0]：此处直接回车即选择VLAN 1的IP 地址的子网掩码为：255.255.255。

0Enter IP Default gateway [none］：此处为指定控制器的网关地址,即路由地址,一般这边不指定，等进入系统后重新配置指定Enter Switch Role，（master｜local) ［master］:此处为指定控制器角色，一般默认为master,可直接回车到下一步Enter Country code (ISO—3166)，〈ctrl—I> for supported list:此处为指定国家代码，中国即输入“CN"You have chosen Country code CN for China （yes｜no)?:此处为让您确认是否为中国，可直接“yes”到下一步Enter Time Zone ［PST-8：0］:此处为指定时区，一般我们指定为“GMT+8:0”Enter Time in UTC [11:44：55]:此处为指定时间，我们可根据当时北京时间进行配置Enter Date (MM/DD/YYYY）［11/22/2010]：此处为配置日期，月/日/年份Enter Password for admin login （up to 32 chars）：此处为配置admin登录密码，自定义Re—type Password for admin login:重新确认admin登录密码Enter Password for enable mode (up to 15 chars)：指定enable密码Re-type Password for enable mode:重新确认enable密码Do you wish to shutdown all the ports (yes｜no)？[no]:此处为询问您是否想shutdown所有端口,默认配置为“no”，一般选择默认配置直接回车Do you wish to accept the changes (yes|no)此处询问你是否接受刚才的配置，直接“yes”此时控制器会重新启动，启动完之后便可进入系统。

ARUBA无线接入配置及自组网配置
Aruba 自组网无线配置
Aruba支持本地转发模式，即数据流量无需经过控制器集中转发，在无线控制器失效时，仍可以通过backup配置，发出无线信号，实现用户接入，具体配置如下。

Aruba以AP组的方式保存具有相同配置AP的所有参数。

所有被WAC发现的AP(还未进行配置)都被默认分配到一个"default"的AP组，一个AP只能属于一个AP组，多个AP 可以属于同一个AP组。

可以建立新的AP组，然后把特定的AP分配到新建的AP组。

可以修改AP 组的参数，使修改参数应用到所有属于这个AP组的AP，也可以对一个特定的AP进行参数修改，修改的参数将覆盖AP组对应的参数。

1、创建一个AP组(例如：temp)：
2、把一个AP分配到特定的AP组：
Configuration > Wireless> AP Installation，选择特定的AP，点击provision.
在AP Group中选择特定的AP组名称(例：选择上面创建的temp 组)。

注：修改一个AP所属的AP组，需要重启AP才生效。

3、完成后，当AP上线后，定义Virtual AP profile：如下图所示：
在转发模式Forward mode中，选择bridge模式，即本地转发模式，在远程AP操作中，选择backup模式，即当控制器失效是，启用backup配置。

Aruba 无线控制器内部试验文档2010年06月目录第一章.Aruba售后基础.................................................................................................. - 4 -一.Aruba产品简介 .................................................................................................................... - 4 -1.Aruba 无线控制器（AC） ................................................................................................. - 4 -2.Aruba 无线接入点（AP） ................................................................................................. - 5 -二.组网方式 ............................................................................................................................. - 6 -1.与有线网二层连接............................................................................................................. - 6 -2.与有线网三层连接............................................................................................................. - 7 -三.控制器登陆方式 .................................................................................................................. - 7 -第二章.控制器Web基本管控 ......................................................................................... - 8 -1.登陆控制器............................................................................................................................ - 8 -2.修改登录密码........................................................................................................................ - 9 -3.查看控制器状态 .................................................................................................................. - 12 -4.查看接口状态...................................................................................................................... - 13 -5.查看AP状态.......................................................................................................................... - 15 -6.查看用户状态...................................................................................................................... - 17 -7.添加/清除黑名单 ................................................................................................................ - 19 -第三章.控制器CLI配置调试 .......................................................................................... - 21 -一.Aruba基础配置 .................................................................................................................. - 21 -1.Console登陆...................................................................................................................... - 21 -2.恢复出厂配置 .................................................................................................................. - 22 -3.初始化配置 ...................................................................................................................... - 22 -4.保存配置参数 .................................................................................................................. - 23 -5.Image升级 ........................................................................................................................ - 23 -6.备份与恢复配置文件 ....................................................................................................... - 23 -7.DHCP配置 ......................................................................................................................... - 24 -8.配置AP ............................................................................................................................. - 25 -9.为无线终端用户单独配置VLAN ....................................................................................... - 29 -二.Aruba无线认证加密方式................................................................................................... - 31 -1.OPEN ................................................................................................................................ - 31 -2.PSK 认证 .......................................................................................................................... - 32 -3.MAC地址认证................................................................................................................... - 33 -4.Dot1x （802.1x）认证： ................................................................................................. - 34 -5.Captive-portal认证............................................................................................................ - 35 -三.Aruba无线安全策略 .......................................................................................................... - 37 -1.Captive Portal界面定制 .................................................................................................... - 37 -2.Demo License .................................................................................................................... - 38 -3.PEF license ........................................................................................................................ - 39 -4.role 应用.......................................................................................................................... - 42 -5.利用role做带宽限制策略 ................................................................................................. - 43 -6.Radius服务器.................................................................................................................... - 44 -7.Master Local ..................................................................................................................... - 46 -8.VRRP ................................................................................................................................. - 47 -第四章.控制器Web配置调试 ....................................................................................... - 49 -1.AP更改组配置...................................................................................................................... - 49 -2.AP更改名字配置 .................................................................................................................. - 50 -第五章.Troubleshooting........................................................................................... - 52 -1.AP指示灯说明...................................................................................................................... - 52 -2.AP未启动故障检查 .............................................................................................................. - 52 -第一章.Aruba售后基础一.Aruba产品简介这里只是把Aruba全套产品线构成做简单展现，以便了解使用Aruba设备，详细产品说明请查看产品详细资料。

Aruba3400无线控制器配置手册1.初始化配置1.1.无线控制器初始化配置Enter System name [Aruba3400]:Enter VLAN 1 interface IP address [172.16.0.254]:Enter VLAN 1 interface subnet mask [255.255.255.0]:Enter IP Default gateway [none]:Enter Switch Role, (master|local) [master]: ————————————控制器角色Enter Country code (ISO-3166), <ctrl-I> for supported list: cn———————控制器所在国家代码，此选项影响You have chosen Country code CN for China (yes|no)?: yes可用RF channel及功率参数Enter Time Zone [PST-8:0]: UTC8:0——————————————－时区系统（UTC、PST等）及所在时区Enter Time in UTC [06:07:59]: 6:11:30——————————————所选时区系统的标准时间而不是本地时间，Enter Date (MM/DD/YYYY) [8/14/2011]: 否则控制器的时钟可能就不对了。

Enter Password for admin login (up to 32 chars): ******Re-type Password for admin login: ******Enter Password for enable mode (up to 15 chars): ******Re-type Password for enable mode: ******Do you wish to shutdown all the ports (yes|no)? [no]:Current choices are:System name:VLAN 1 interface IP address: 172.16.0.254VLAN 1 interface subnet mask: 255.255.255.0IP Default gateway: noneSwitch Role: masterCountry code: cnTime Zone: UTC8:0Ports shutdown: noIf you accept the changes the switch will restart!Type <ctrl-P> to go back and change answer for any questionDo you wish to accept the changes (yes|no)yesCreating configuration... Done.System will now restart!Shutdown processing started1.2.恢复出厂设置－无线控制器注意以下两条command的区别：(Aruba3400) #write eraseAll the configuration will be deleted. Press 'y' to proceed :Write Erase successful(Aruba3400) #(Aruba3400) #write erase allSwitch will be factory defaulted. All the configuration and databases will be deleted. Press 'y' to proceed :(Aruba3400) #(Aruba3400) #(Aruba3400) #reloadDo you really want to reset the system(y/n): ySystem will now restart!write erase只删除配置文件。

第二卷安装Aruba移动边缘系统第2章部署基本移动边缘系统这章主要介绍如何将Aruba移动控制器和Aruba AP接入你的有线网络。

看完这章的介绍以后，你就可以配置AP,同样的介绍在第3卷里。

这章主要介绍了以下几部分：⏹“配置的介绍” 第48页⏹“配置Aruba移动控制器” 第52页⏹“部署APs” 第57页⏹“附加的配置” 第61页配置的介绍这个部分介绍了典型的部署情况和任务，你必须把Aruba移动控制器和Aruba AP接入到你的有线网络。

部署环境一：路由器是控制器和客户端的默认网关在这个部署环境中，Aruba AP和移动控制器连接在相同的子网上，并且使用被指定的子网IP地址。

在AP与控制器中间没有路由器。

AP能够被物理的连接到控制器上。

控制器上的上行端口被连接到2层交换机或者路由器上。

你必须完成下列任务：1. 进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2. 把移动控制器上的上行端口连接到交换机或者路由器的端口上，默认的，控制器上的所有端口都是Access端口并且所有端口都属于同一个VLAN3. 部署AP。

所有的AP会使用Aruba Discovery Protocol（ADP）协议来发现移动控制器。

为所有用户指定VLAN并且配置VLAN 1的SSID。

部署环境二：对于所有客户端来说移动控制器是默认网关在这个部署环境中，Aruba移动控制器和AP在不同的子网中，而且AP在多个子网中。

移动控制器将作为无线网络的一个路由器（移动控制器作为无线客户端的默认网关）。

控制器上的上行端口被连接到2层交换机或路由器上；这是一个属于VLAN 1的Access 端口。

你必须完成下列任务：1. 进行初始化设置●设置VLAN 1的IP地址●设置默认网关的IP地址，将控制器连接到上行的路由器2. 把移动控制器上的接口连接到交换机或者路由器的接口上3. 部署AP。

所有的AP会使用DNS或DHCP来发现移动控制器。
