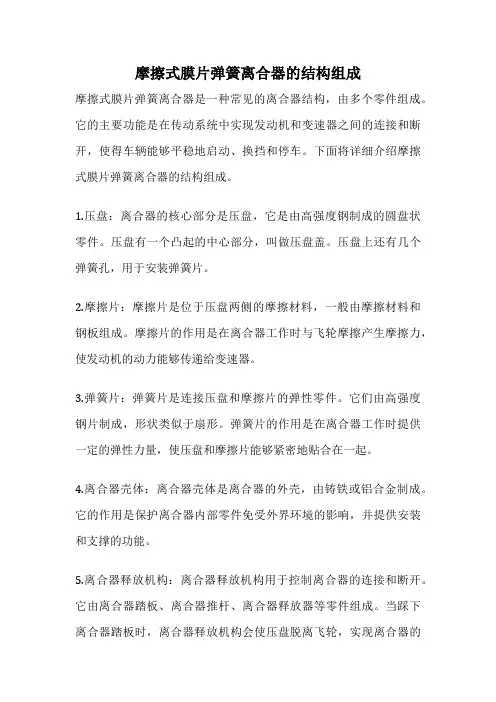

摩擦式膜片弹簧离合器的结构组成摩擦式膜片弹簧离合器是一种常见的离合器结构，由多个零件组成。
它的主要功能是在传动系统中实现发动机和变速器之间的连接和断开，使得车辆能够平稳地启动、换挡和停车。
下面将详细介绍摩擦式膜片弹簧离合器的结构组成。
1.压盘：离合器的核心部分是压盘，它是由高强度钢制成的圆盘状零件。
压盘有一个凸起的中心部分，叫做压盘盖。
压盘上还有几个弹簧孔，用于安装弹簧片。
2.摩擦片：摩擦片是位于压盘两侧的摩擦材料，一般由摩擦材料和钢板组成。
摩擦片的作用是在离合器工作时与飞轮摩擦产生摩擦力，使发动机的动力能够传递给变速器。
3.弹簧片：弹簧片是连接压盘和摩擦片的弹性零件。
它们由高强度钢片制成，形状类似于扇形。
弹簧片的作用是在离合器工作时提供一定的弹性力量，使压盘和摩擦片能够紧密地贴合在一起。
4.离合器壳体：离合器壳体是离合器的外壳，由铸铁或铝合金制成。
它的作用是保护离合器内部零件免受外界环境的影响，并提供安装和支撑的功能。
5.离合器释放机构：离合器释放机构用于控制离合器的连接和断开。
它由离合器踏板、离合器推杆、离合器释放器等零件组成。
当踩下离合器踏板时，离合器释放机构会使压盘脱离飞轮，实现离合器的断开；松开离合器踏板时，离合器释放机构会使压盘和摩擦片再次贴合，实现离合器的连接。
6.承压轴承：承压轴承是连接压盘和离合器释放机构的零件。
它的作用是在离合器工作时承受压盘的压力，并使离合器的连接和断开更加平稳和可靠。
摩擦式膜片弹簧离合器的结构组成包括压盘、摩擦片、弹簧片、离合器壳体、离合器释放机构和承压轴承等零件。
这些零件通过相互配合和协作，使得离合器能够正常工作，实现发动机和变速器之间的连接和断开。
摩擦式膜片弹簧离合器具有结构简单、使用可靠、传动效率高等优点，广泛应用于各种汽车和机械设备中。
离合器的结构和工作原理教学讲课教案一、教学内容本节课的教学内容主要依据《汽车原理与构造》第四章“汽车传动系统”中的第三节“离合器的结构和工作原理”。
具体内容包括离合器的作用、结构组成、工作原理及常见类型，特别是对膜片弹簧离合器和螺旋弹簧离合器的结构与工作原理进行详细讲解。
二、教学目标1. 理解离合器在汽车传动系统中的作用，掌握其基本结构和工作原理。
2. 能够辨别不同类型的离合器，并分析其工作原理和特点。
3. 培养学生的观察能力、分析能力和动手实践能力。
三、教学难点与重点教学难点：离合器的结构组成和工作原理，特别是膜片弹簧离合器和螺旋弹簧离合器的工作原理。
教学重点：离合器的作用、结构、工作原理及其在汽车传动系统中的应用。
四、教具与学具准备1. 教具：汽车传动系统实物模型、离合器组件、多媒体课件。
2. 学具：每组一套离合器拆装工具、说明书、记录本。
五、教学过程1. 引入实践情景：通过展示一辆汽车传动系统实物模型，让学生观察离合器在传动系统中的位置，引出本节课的主题。
2. 讲解离合器作用：介绍离合器在汽车启动、换挡、制动等方面的作用。
3. 讲解离合器结构：结合实物模型，详细讲解离合器的各部分组成及其作用。
4. 讲解工作原理：通过多媒体课件，演示膜片弹簧离合器和螺旋弹簧离合器的工作原理，引导学生分析其原理和特点。
5. 例题讲解：讲解一道关于离合器工作原理的例题，加深学生对知识点的理解。
6. 随堂练习：让学生分组讨论，分析不同类型离合器的优缺点，并做好记录。
7. 动手实践：每组学生利用离合器拆装工具，对离合器组件进行拆装，观察其内部结构，加深对离合器工作原理的理解。
六、板书设计1. 离合器的结构和工作原理2. 内容：（1）离合器的作用（2）离合器的结构组成（3）离合器的工作原理（4）不同类型离合器的优缺点七、作业设计1. 作业题目：（1）简述离合器在汽车传动系统中的作用。
（2）列举并描述两种常见类型离合器的结构和工作原理。
图解膜片弹簧离合器的构造与工作原理膜片弹簧离合器目前在各种类型的汽车上都广泛应用，其构造如图1~图3所示。
图1：膜片弹簧离合器的构造图2：膜片弹簧离合器盖和压盘的分解图1—离合器盖；2—膜片弹簧；3—压盘；4—传动片；5—从动盘；6—支承环图3：膜片弹簧离合器盖和压盘的结构膜片弹簧离合器也是由主动部分、从动部分、压紧机构和操纵机构组成的。
主动部分由飞轮、离合器盖和压盘组成。
离合器盖通过螺栓固定在飞轮上，为了保持正确的安装位置，离合器盖通过定位销进行定位。
压盘与离合器盖之间通过周向均布的三组或四组传动片来传递转矩。
传动片用弹簧钢片制成，每组两片，一端用铆钉铆在离合器盖上，另一端用螺钉连接在压盘上。
从动部分包括从动盘和从动轴，从动盘一般都带有扭转减振器。
发动机传到传动系统的转速和转矩是周期性变化的，使传动系统产生扭转振动，这将使传动系统的零部件受到冲击性交变载荷，使寿命下降、零件损坏。
采用扭转减振器可以有效防止传动系统的扭转振动。
带扭转减振器的从动盘的结构如图4所示。
图4：带扭转减振器的从动盘的结构从动盘钢片外圆周铆接有波浪形弹簧钢片，摩擦衬片分别铆接在弹簧钢片上，从动盘钢片与减振器盘铆接在一起，这两者之间夹有摩擦垫圈和从动盘毂。
从动盘毂、从动盘钢片和减振器盘上都有六个圆周均布的窗孔，减振弹簧装在窗孔中。
当从动盘受到转矩时，转矩从摩擦衬片传到从动盘钢片，再经减振弹簧传给从动盘毂，此时弹簧将被压缩，吸收发动机传来的扭转振动。
压紧机构是膜片弹簧，其径向开有若干切槽，形成弹性杠杆。
切槽末端有圆孔，固定铆钉穿过圆孔，并固定在离合器盖上。
膜片弹簧两侧装有钢丝支承环，这两个钢丝支承环是膜片弹簧工作时的支点。
膜片弹簧的外缘通过分离钩与压盘联系起来。
膜片弹簧离合器的工作原理如图5所示。
当离合器盖未安装到飞轮上时，膜片弹簧不受力而处于自由状态，此时离合器盖与飞轮之间有一个距离S，如图5（a）所示。
当离合器盖通过螺栓固定在飞轮上时，膜片弹簧在支承环处受压产生弹性变形，此时膜片弹簧的外圆周对压盘产生压紧力，使离合器处于接合状态，如图5（b）所示。

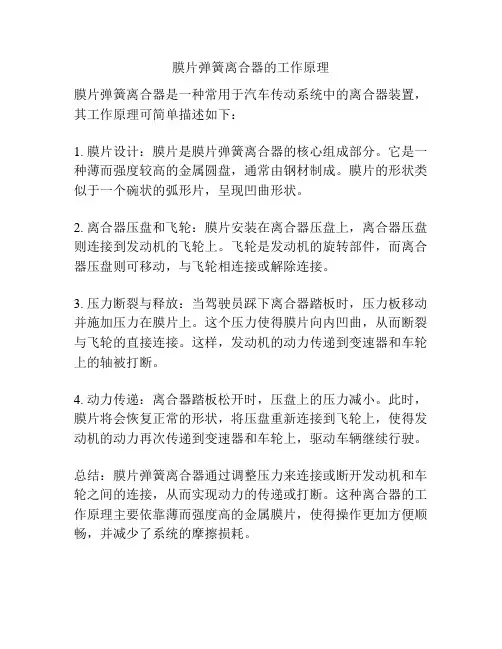

膜片弹簧离合器的工作原理
膜片弹簧离合器是一种常用于汽车传动系统中的离合器装置，其工作原理可简单描述如下：
1. 膜片设计：膜片是膜片弹簧离合器的核心组成部分。
它是一种薄而强度较高的金属圆盘，通常由钢材制成。
膜片的形状类似于一个碗状的弧形片，呈现凹曲形状。
2. 离合器压盘和飞轮：膜片安装在离合器压盘上，离合器压盘则连接到发动机的飞轮上。
飞轮是发动机的旋转部件，而离合器压盘则可移动，与飞轮相连接或解除连接。
3. 压力断裂与释放：当驾驶员踩下离合器踏板时，压力板移动并施加压力在膜片上。
这个压力使得膜片向内凹曲，从而断裂与飞轮的直接连接。
这样，发动机的动力传递到变速器和车轮上的轴被打断。
4. 动力传递：离合器踏板松开时，压盘上的压力减小。
此时，膜片将会恢复正常的形状，将压盘重新连接到飞轮上，使得发动机的动力再次传递到变速器和车轮上，驱动车辆继续行驶。
总结：膜片弹簧离合器通过调整压力来连接或断开发动机和车轮之间的连接，从而实现动力的传递或打断。
这种离合器的工作原理主要依靠薄而强度高的金属膜片，使得操作更加方便顺畅，并减少了系统的摩擦损耗。

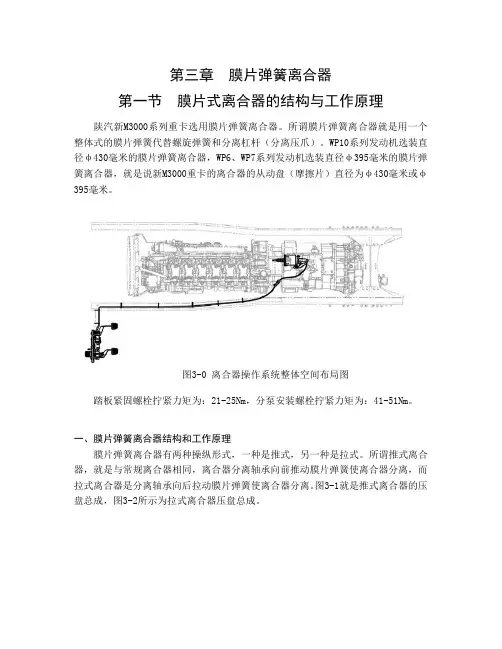

第三章膜片弹簧离合器第一节膜片式离合器的结构与工作原理陕汽新M3000系列重卡选用膜片弹簧离合器。
所谓膜片弹簧离合器就是用一个整体式的膜片弹簧代替螺旋弹簧和分离杠杆（分离压爪）。
WP10系列发动机选装直径φ430毫米的膜片弹簧离合器，WP6、WP7系列发动机选装直径φ395毫米的膜片弹簧离合器，就是说新M3000重卡的离合器的从动盘（摩擦片）直径为φ430毫米或φ395毫米。
图3-0 离合器操作系统整体空间布局图踏板紧固螺栓拧紧力矩为：21-25Nm，分泵安装螺栓拧紧力矩为：41-51Nm。
一、膜片弹簧离合器结构和工作原理膜片弹簧离合器有两种操纵形式，一种是推式，另一种是拉式。
所谓推式离合器，就是与常规离合器相同，离合器分离轴承向前推动膜片弹簧使离合器分离，而拉式离合器是分离轴承向后拉动膜片弹簧使离合器分离。
图3-1就是推式离合器的压盘总成，图3-2所示为拉式离合器压盘总成。
图3-1 推式离合器压盘总成图3-2 拉式离合器压盘总成1、推式离合器1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳 9.飞轮壳 10.离合器工作缸（分泵） 11.推杆图3-3 推式离合器结构示意图图3-3和3-4分别给出推式离合器结构和原理简图。
如图3-3，推式离合器与常规的螺旋弹簧离合器结构相近，只是用一只膜片弹簧代替了螺旋弹簧和分离杠杆（分离压爪）。
膜片弹簧4是一个鼓形弹簧，在内圈圆周上开有若干槽，它一方面起到将压盘3紧紧地将从动盘1压紧在飞轮2上的作用，同时又起到分离杠杆的作用。
如图3-5，与常规螺旋弹簧离合器不同的是，膜片弹簧离合器在圆周上布置有四片联接压盘壳和压盘的传动片。
每个传动片都是由四片弹性刚片组成。
它的作用是将发动机旋转的动力传递给压盘，从而使压紧的压盘和飞轮共同带动从动盘摩擦片共同旋转。
1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳 9.飞轮壳 10.离合器工作缸（分泵） 11.推杆图3-4 推式离合器工作原理图图3-5 压盘壳与压盘之间的传动片如图3-3和3-4，膜片4靠弹力将压盘3和从动盘摩擦片1紧紧地压紧在飞轮2的表面上。

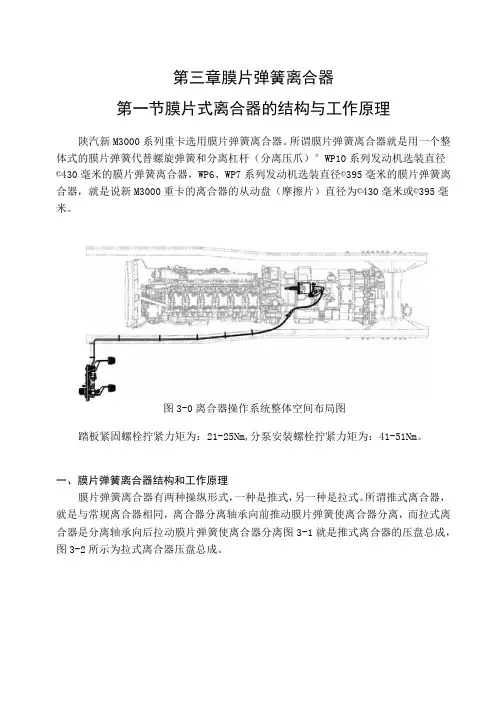

第三章膜片弹簧离合器第一节膜片式离合器的结构与工作原理陕汽新M3000系列重卡选用膜片弹簧离合器。
所谓膜片弹簧离合器就是用一个整体式的膜片弹簧代替螺旋弹簧和分离杠杆（分离压爪）°WP10系列发动机选装直径©430毫米的膜片弹簧离合器，WP6、WP7系列发动机选装直径©395毫米的膜片弹簧离合器，就是说新M3000重卡的离合器的从动盘（摩擦片）直径为©430毫米或©395毫米。
图3-0离合器操作系统整体空间布局图踏板紧固螺栓拧紧力矩为：21-25Nm,分泵安装螺栓拧紧力矩为：41-51Nm。
一、膜片弹簧离合器结构和工作原理膜片弹簧离合器有两种操纵形式，一种是推式，另一种是拉式。
所谓推式离合器，就是与常规离合器相同，离合器分离轴承向前推动膜片弹簧使离合器分离，而拉式离合器是分离轴承向后拉动膜片弹簧使离合器分离图3-1就是推式离合器的压盘总成，图3-2所示为拉式离合器压盘总成。
图3-1推式离合器压盘总成图3-2拉式离合器压盘总成1、推式离合器1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳9.飞轮壳10.离合器工作缸（分泵）11•推杆图3-3推式离合器结构示意图图3-3和3-4分别给出推式离合器结构和原理简图。
如图3-3,推式离合器与常规的螺旋弹簧离合器结构相近，只是用一只膜片弹簧代替了螺旋弹簧和分离杠押分离压爪）。
膜片弹簧4是一个鼓形弹簧，在内圈圆周上开有若干槽，它一方面起到将压盘3紧紧地将从动盘1压紧在飞轮2上的作用，同时又起到分离杠杆的作用。
如图3-5,与常规螺旋弹簧离合器不同的是，膜片弹簧离合器在圆周上布置有四片联接压盘壳和压盘的传动片。
每个传动片都是由四片弹性刚片组成。
它的作用是将发动机旋转的动力传递给压盘，从而使压紧的压盘和飞轮共同带动从动盘摩擦片共同旋转。
1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳9.飞轮壳10.离合器工作缸（分泵）11•推杆图3-4推式离合器工作原理图图3-5压盘壳与压盘之间的传动片如图3-3和3-4，膜片4靠弹力将压盘3和从动盘摩擦片1紧紧地压紧在飞轮2的表面上。

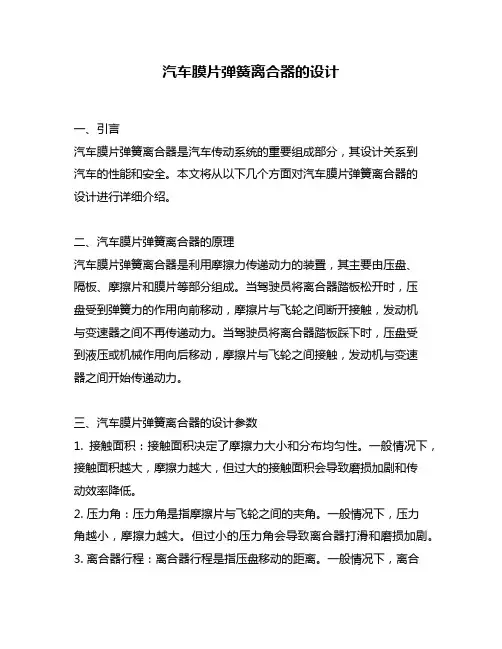

汽车膜片弹簧离合器的设计一、引言汽车膜片弹簧离合器是汽车传动系统的重要组成部分，其设计关系到汽车的性能和安全。
本文将从以下几个方面对汽车膜片弹簧离合器的设计进行详细介绍。
二、汽车膜片弹簧离合器的原理汽车膜片弹簧离合器是利用摩擦力传递动力的装置，其主要由压盘、隔板、摩擦片和膜片等部分组成。
当驾驶员将离合器踏板松开时，压盘受到弹簧力的作用向前移动，摩擦片与飞轮之间断开接触，发动机与变速器之间不再传递动力。
当驾驶员将离合器踏板踩下时，压盘受到液压或机械作用向后移动，摩擦片与飞轮之间接触，发动机与变速器之间开始传递动力。
三、汽车膜片弹簧离合器的设计参数1. 接触面积：接触面积决定了摩擦力大小和分布均匀性。
一般情况下，接触面积越大，摩擦力越大，但过大的接触面积会导致磨损加剧和传动效率降低。
2. 压力角：压力角是指摩擦片与飞轮之间的夹角。
一般情况下，压力角越小，摩擦力越大。
但过小的压力角会导致离合器打滑和磨损加剧。
3. 离合器行程：离合器行程是指压盘移动的距离。
一般情况下，离合器行程越小，踏板力度越轻。
但过小的离合器行程会导致离合器不灵敏或打滑。
4. 离合器扭矩容量：离合器扭矩容量是指离合器能够承受的最大扭矩。
一般情况下，离合器扭矩容量越大，车辆性能越好。
但过大的离合器扭矩容量会导致传动系统抗拉强度不足和零部件寿命缩短。
四、汽车膜片弹簧离合器的设计流程1. 确定设计参数：根据车辆类型、发动机功率和扭矩等因素，确定离合器的设计参数。
2. 选取材料：根据离合器的工作环境和要求，选取适当的材料。
一般情况下，离合器压盘和隔板采用高强度钢板，摩擦片采用高温耐磨材料，膜片采用高强度橡胶材料。
3. 绘制图纸：根据设计参数和选取的材料绘制离合器的图纸。
4. 制造样品：根据绘制的图纸制造离合器样品，并进行试验验证。
5. 优化设计：根据试验结果对离合器进行优化设计，直至达到预期效果。
五、汽车膜片弹簧离合器的常见问题及解决方法1. 离合器打滑：可能是由于接触面积过小、压力角过小或摩擦片磨损等原因导致。
