初三物理 电压表的使用练习

江苏省 苏科版 初三物理 上学期 第十三章 初识电路 第四节 电压和电压表的使用并联电路中电压特点实验专练1 / 9江苏省 苏科版 初三物理 上学期第十三章 初识电路 第四节 电压和电压表的使用并联电路中电压特点实验专练1. 在“探究并联电路电压的特点”实验中，小明同学按图所示电路图连接电路时，电键应处于______状态（选填“断开”或“闭合”），应将电压表______（选填“并联”或“串联”）连接在电路中，所测的电压不能超过电压表的______．下表为小明可得出的初步结论是：______．2. 为探究“并联电路中电压的规律”，实验室提供的器材有：电池组(电压为3V )、电压表、多个小灯泡、开关、导线若干．(1)请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L 1两端的电压．(2)电路连接正确后进行实验，某小组分别测出灯L 1、L 2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为 V ．根据这组数据，该小组得出并联电路中电压的规律．你认为实验的疏漏之处是 ．(3)小华发现，实验中电压表示数明显小于电源电压，他认为产生这一现象的原因是导线有电阻，为了验证猜想是否正确，闭合开关后，小华又测出了电池组两端的电压为2.65V ，由此可以判断，导线有电阻 (选填“是”“不是”)电压表示数明显小于电源电压的主要原因，理由是 ．3.在“探究并联电路电压的特点”实验中，小刚同学按图所示电路图连接电路时，开关应处于________状态（选填“断开”或“闭合”），应将电压表________（选填“并联”或“串联”）连接在电路中，所测的电压不能超过电压表的________。

下表为小刚同学记录的实验数据，分析比较实验数据及相关条件，可得出的初步结论是：________。

4.在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：（1）在连接电路时，开关应该______ ．图甲是小明已经完成部分的电路，请用笔代替导线在图中增加一条导线，使得电压表测量L2两端的电压．（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为______ V．（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论______ （选填“科学”或“不科学”），接下来应该进行的操作是______ ．A．更换不同规格的灯泡，再次实验．B．将L1、L2的位置交换，再次探究．C．保持电源、灯泡不变，多测量几次电路中三处的电压．（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 ______ U2（选填“＞”、“=”或“＜”）．5.为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干．（1）实验开始前，开关应处于______ 状态．（2）同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验．请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线．（3）开关闭合前，发现电压表指针如图乙，你认为原因是：______ ．（4）解决问题后进行试验，某小组用电压表分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数如图丙，其值为______ V，根据这组数据，该小组得出并联电路中电压的特点，你认为实验的不足之处：______ ．6.为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干．江苏省 苏科版 初三物理 上学期 第十三章 初识电路 第四节 电压和电压表的使用并联电路中电压特点实验专练3 / 9（1）用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L 1两端的电压．（2）电路连接正确后进行实验，某小组分别测出灯L 1、L 2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为______V ．根据这组数据，该小组得出并联电路中电压的规律你认为实验的疏漏之处是______．（3）小华发现，实验中电压表示数明显小于电源电压，他认为产生这一现象的原因是导线有电阻，为了验证猜想是否正确，闭合开关后，小华又测出了电池组两端的电压为2.65V ，由此可以判断，导线有电阻______（选填“是”或“不是”）电压表示数明显小于电源电压的主要原因．理由是______．7. 在探究“并联电路的电压规律”实验中，小明使用了两个相同的灯泡：（1）在连接电路时，开关应该______图甲是小明已经完成一部分的实物电路图，请用笔画线代替导线在图中增加一条导线，使得电压表测量L 2两端的电压。

初三物理电压试题及答案一、选择题1. 电压是形成电流的原因，以下哪个选项不是电压的特点？A. 电压是电势差B. 电压是电能的表现形式C. 电压的大小与电流成正比D. 电压的方向是电流方向的相反方向答案：C2. 两个灯泡串联时，如果其中一个灯泡损坏，另一个灯泡将：A. 继续发光B. 不会发光C. 亮度增加D. 亮度减少答案：B3. 以下哪个选项是电压表的正确使用方法？A. 并联在电路中B. 串联在电路中C. 直接测量电源电压D. 测量电路中的电流答案：A二、填空题1. 电压的单位是_______，用符号表示为_______。

答案：伏特；V2. 当电路两端的电压为3V时，表示电路两端的电势差是_______。

答案：3V3. 串联电路中，总电压等于各部分电压的_______。

答案：和三、简答题1. 什么是串联电路和并联电路？它们各自有什么特点？答案：串联电路是指电路中的元件首尾相连，电流在电路中只能沿一个方向流动。

其特点是各元件的电压之和等于总电压。

并联电路是指电路中的元件两端并行连接，电流可以分流。

其特点是各支路的电流之和等于总电流。

2. 为什么说电压是形成电流的原因？答案：电压是电势差，它提供了推动电子移动的力量。

当电路两端存在电压时，电子受到电场力的作用，从而形成电流。

四、计算题1. 一个串联电路中有两个电阻，R1=10Ω，R2=20Ω。

如果电路两端的电压为15V，求通过R1的电流。

答案：首先计算总电阻R_total = R1 + R2 = 10Ω + 20Ω = 30Ω。

根据欧姆定律，电流I = 电压V / 总电阻R_total = 15V / 30Ω = 0.5A。

因为串联电路中电流处处相等，所以通过R1的电流也是0.5A。

结束语：通过本试题的练习，希望同学们能够更好地理解电压的概念、特点以及在电路中的应用。

电压是电学中非常重要的概念，掌握它对于深入学习电学知识至关重要。

希望同学们在今后的学习中能够不断进步，取得更好的成绩。

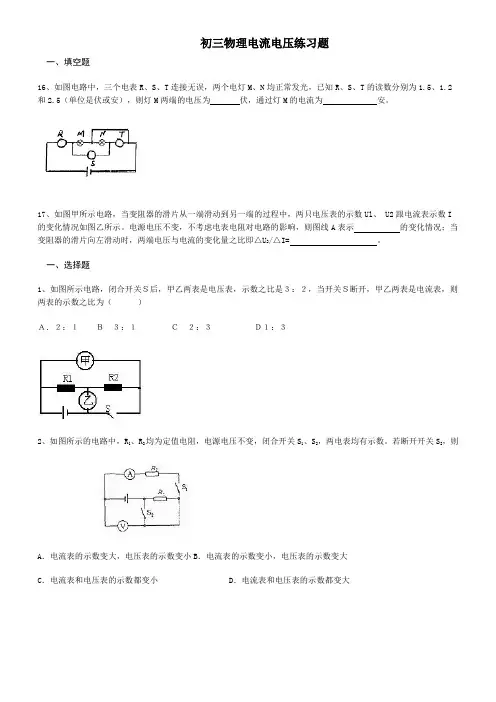

初三物理电流电压练习题一、填空题16、如图电路中，三个电表R、S、T连接无误，两个电灯M、N均正常发光，已知R、S、T的读数分别为1.5、1.2和2.5（单位是伏或安），则灯M两端的电压为伏，通过灯M的电流为安。

17、如图甲所示电路，当变阻器的滑片从一端滑动到另一端的过程中，两只电压表的示数Ul、 U2跟电流表示数I 的变化情况如图乙所示。

电源电压不变，不考虑电表电阻对电路的影响，则图线A表示的变化情况；当变阻器的滑片向左滑动时，两端电压与电流的变化量之比即△U2/△I= 。

一、选择题1、如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是３：２，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（）Ａ．２：１Ｂ３：１Ｃ２：３Ｄ１：３2、如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。

若断开开关S2，则A．电流表的示数变大，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表和电压表的示数都变小 D．电流表和电压表的示数都变大3、标有“2V 1W”字样的小灯泡和标有“20 Ω 1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V”，设小灯泡电阻不变。

闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是 ( )A．0.25 A～0.6 A 1.0 V～2.0 V B．0.30 A～0.5 A 1.0 V～l.5 VC．0.25 A～0.5 A 1.5 V～2.0 V D．0.25 A～0.5 A 1.0 V～2.0 V4、图4所示，电阻Rl标着“lO Ω l A”，R2标着“5Ω1.2 A”，电流表A l、A2量程均为0～3 A，电压表量程0—l5 V，在a、b之间接入电压可调的电源。

闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（）A．16 V 1 A B. l0 V 2.2 AC．6 V 2.2 A D. 6 V 1.8 A5、如图所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是A. I 1﹥I2 U1﹥U2B. I1﹥I2 U1大于、小于或等于U2都有可能C. U1﹤U2 I1=I2D. U1﹤U2 I1大于、小于或等于I2都有可能6、如图所示的电路，电源电压一定，R1=10欧，R2=30欧，当开关S1、S2都闭合时，电流表的示数为3.0安，电压表的示数不为零，则当开关S1闭合，S2断开时，电流表的示数可能是A．4.0安 B．5.0安 C．3.0安 D．3.6安7、如图所示，三个完全相同的电阻（阻值均不大于10Ω），连接在电路中，已知AB两点间的电压是U，通过A点的电流为I，且电压表内阻很大，电流表内阻很小可忽略，则电流表和电压表示数分别是（）A、，B、，C、I ，UD、2I ，2U8、利用右图所示的电路可以测量出电压表的电阻，R为电阻箱,电源电压恒定不变，当R取不同阻值时，电压表均对应有不同读数U，多次改变电阻箱的阻值，所得到的I／U-R图象为下图中的哪一个（）9、如图所示的电路，闭合开关，小灯泡正常发光。

电压专题练习及详细解析【典型例题】类型一、电压表的读数1.（2015•余庆县模拟）某同学用0～3V和0～15V双量程的电压表测量两节干电池串联后的总电压，由于看错量程误读成10V，则这两节干电池串联后的总电压实际值是（）A．3V B．1.5V C．2V D．1.2V【思路点拨】电压表有0～3V和0～15V两个量程，指针位置相同时，0～15V 量程的读数是0～3V量程读数的5倍。

【答案】C【解析】一节新干电池的电压为1.5V，两节新干电池电压为3V，误读成10V，说明量程读错了，0～3V的量程的分度值是0.1V，而0～15V的量程的分度值为0.5V，后者是前者的5倍，故这两节干电池串联后的总电压实际值是10V/5=2V。

【总结升华】电压表和电流表都有两个量程，读数的时候要先看量程。

指针位置相同时，电压表0～15V量程的读数是0～3V量程读数的5倍。

电流表0～3A量程的读数是0～0.6A量程读数的5倍。

类型二、电压表的应用2. 在如图所示的电路中，电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源两端的电压D．开关S两端的电压【答案】B【解析】本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压。

【总结升华】电压表与被测电路并联，可以通过“节点移动法”判断电压表测量那段电路（用电器）两端的电压。

图中电压表的两端可以在红色导线上移动，电压表的位置不变，电压标并到了L2两端测量L2两端的电压。

类型三、电路故障分析3. 小刚按照图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表示数为零，电压表示数接近电源电压。

若电路中只有一处故障，则可能是 ( )A．灯泡L1短路 B．灯泡L1断路 C．灯泡L2断路 D．灯泡L2短路【思路点拨】闭合开关后，发现小灯泡不亮，电流表无示数，电压表的示数接近电源电压，说明电路中几乎无电流，电压表能与电源相通，故是灯泡L1处断路了。
