如何用万用表检测串口
- 格式:doc
- 大小:23.50 KB
- 文档页数:2
用数字万用表测量设备外壳是否漏电时,将表置于交流电压档,一支表笔接设备外壳,另一支表笔接触接地极或接地装置,此时如果有电压显示,则说明设备有漏电,并且显示值为漏电电压(或者是感应电压)的大小;如果用手接触数字万用表的黑表笔,红表笔再去接触漏电设备或火线,那这时测得的电压是:数字表内阻加人体电阻串连后在数字表内阻上得到的分压值,即U=Ua+Ub(U为漏电电压)。
不过虽然数字万用表的输入内阻很大,但这样也很可能是危险的,所以不提倡这样去尝试。

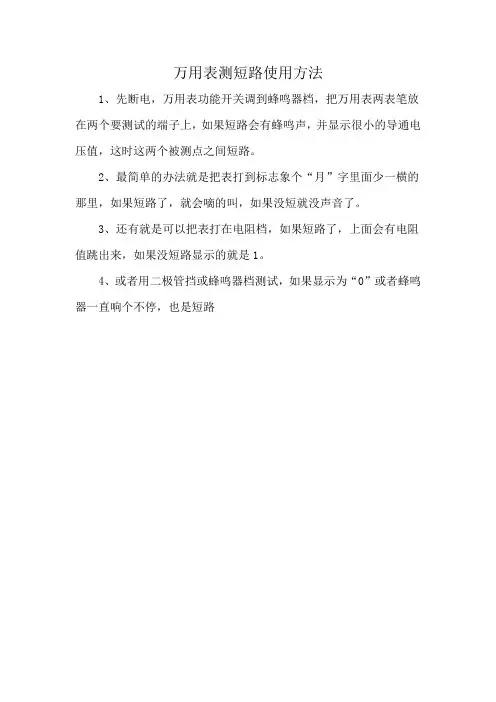

万用表测短路使用方法
1、先断电,万用表功能开关调到蜂鸣器档,把万用表两表笔放在两个要测试的端子上,如果短路会有蜂鸣声,并显示很小的导通电压值,这时这两个被测点之间短路。
2、最简单的办法就是把表打到标志象个“月”字里面少一横的那里,如果短路了,就会嘀的叫,如果没短就没声音了。
3、还有就是可以把表打在电阻档,如果短路了,上面会有电阻值跳出来,如果没短路显示的就是1。
4、或者用二极管挡或蜂鸣器档测试,如果显示为“0”或者蜂鸣器一直响个不停,也是短路。

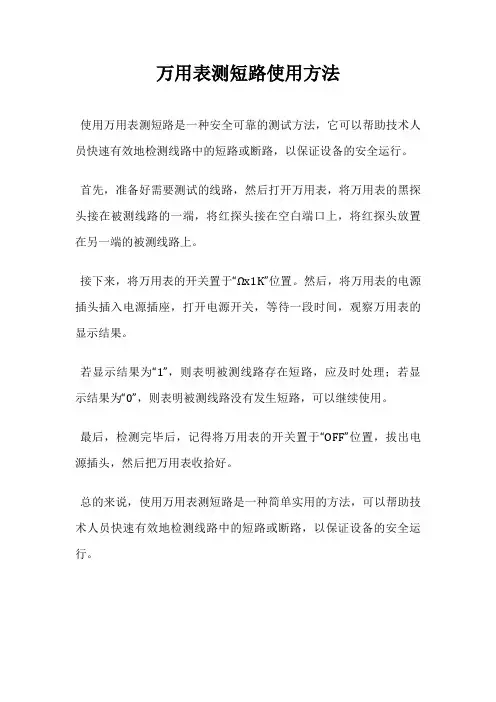

万用表测短路使用方法
使用万用表测短路是一种安全可靠的测试方法,它可以帮助技术人员快速有效地检测线路中的短路或断路,以保证设备的安全运行。
首先,准备好需要测试的线路,然后打开万用表,将万用表的黑探头接在被测线路的一端,将红探头接在空白端口上,将红探头放置在另一端的被测线路上。
接下来,将万用表的开关置于“Ωx1K”位置。
然后,将万用表的电源插头插入电源插座,打开电源开关,等待一段时间,观察万用表的显示结果。
若显示结果为“1”,则表明被测线路存在短路,应及时处理;若显示结果为“0”,则表明被测线路没有发生短路,可以继续使用。
最后,检测完毕后,记得将万用表的开关置于“OFF”位置,拔出电源插头,然后把万用表收拾好。
总的来说,使用万用表测短路是一种简单实用的方法,可以帮助技术人员快速有效地检测线路中的短路或断路,以保证设备的安全运行。

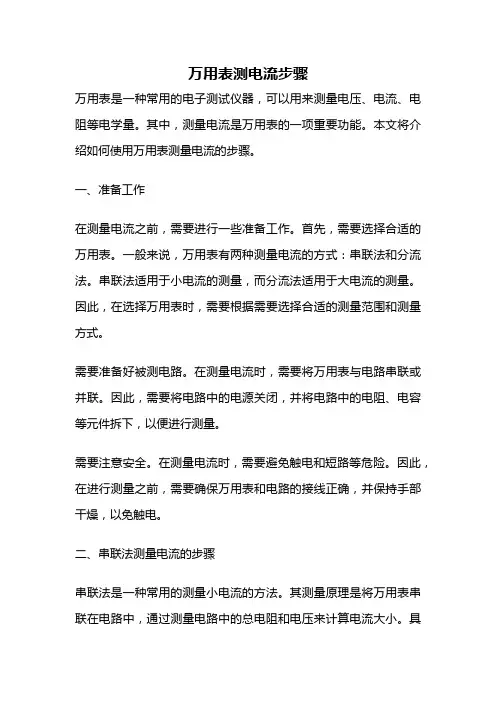

万用表测电流步骤万用表是一种常用的电子测试仪器,可以用来测量电压、电流、电阻等电学量。
其中,测量电流是万用表的一项重要功能。
本文将介绍如何使用万用表测量电流的步骤。
一、准备工作在测量电流之前,需要进行一些准备工作。
首先,需要选择合适的万用表。
一般来说,万用表有两种测量电流的方式:串联法和分流法。
串联法适用于小电流的测量,而分流法适用于大电流的测量。
因此,在选择万用表时,需要根据需要选择合适的测量范围和测量方式。
需要准备好被测电路。
在测量电流时,需要将万用表与电路串联或并联。
因此,需要将电路中的电源关闭,并将电路中的电阻、电容等元件拆下,以便进行测量。
需要注意安全。
在测量电流时,需要避免触电和短路等危险。
因此,在进行测量之前,需要确保万用表和电路的接线正确,并保持手部干燥,以免触电。
二、串联法测量电流的步骤串联法是一种常用的测量小电流的方法。
其测量原理是将万用表串联在电路中,通过测量电路中的总电阻和电压来计算电流大小。
具体步骤如下:1. 将万用表的旋钮拨到电流档位,并选择合适的测量范围。
2. 将万用表的红色测试笔插入电路的正极,黑色测试笔插入电路的负极。
3. 打开电路中的电源,使电流通过电路。
4. 读取万用表上显示的电流值。
5. 关闭电路中的电源,拔出测试笔。
三、分流法测量电流的步骤分流法是一种常用的测量大电流的方法。
其测量原理是将万用表并联在电路中,通过测量万用表和电路中的分流电阻来计算电流大小。
具体步骤如下:1. 将万用表的旋钮拨到电流档位,并选择合适的测量范围。
2. 将万用表的红色测试笔插入电路的正极,黑色测试笔插入电路的负极。
3. 打开电路中的电源,使电流通过电路。
4. 读取万用表上显示的电流值。
5. 关闭电路中的电源,拔出测试笔。
四、注意事项在使用万用表测量电流时,需要注意以下事项:1. 选择合适的测量范围和测量方式。
2. 确保万用表和电路的接线正确,并保持手部干燥,以免触电。
3. 避免短路和过载,以免损坏万用表。
完整版)数字万用表使用方法图解数字万用表是一种简单易用的测量仪器。
本文将介绍数字万用表的正确使用方法,包括电压、电阻、电流、二极管、三极管和MOS场效应管的测量方法,帮助您更好地掌握万用表的使用技巧。
一、电压的测量1、直流电压的测量:先将黑表笔插入“COM”孔,红表笔插入“VΩ”孔。
将旋钮调到比估计值大的量程,接着将表笔接在电源或电池两端,保持稳定。
数值可以直接从显示屏上读取,若显示为“1.”,则表明量程太小,需加大量程后再测量。
如果在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。
2、交流电压的测量:将旋钮调到交流档“V~”所需的量程,测量方法与直流电压相同。
无论测量交流还是直流电压,都要注意人身安全,避免用手触摸表笔的金属部分。
二、电流的测量1、直流电流的测量:先将黑表笔插入“COM”孔。
若测量大于200mA的电流,则将红表笔插入“10A”插孔,将旋钮调到直流“10A”档;若测量小于200mA的电流,则将红表笔插入“200mA”插孔,将旋钮调到直流200mA以内的合适量程。
将万用表串进电路中,保持稳定,即可读数。
若显示为“1.”,需加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。
2、交流电流的测量:测量方法与直流电流相同,不过档位应该调到交流档位。
电流测量完毕后应将红笔插回“VΩ”孔,避免直接测电压导致设备损坏。
三、电阻的测量将表笔插进“COM”和“VΩ”孔中,将旋钮调到“Ω”中所需的量程,用表笔接在电阻两端金属部位。
读数时,要保持表笔和电阻有良好的接触;注意单位:在“200”档时单位是“Ω”,在“2K”到“200K“档时单位为“KΩ”,“2M”以上的单位是“MΩ”。
可以用手接触电阻,但不要把手同时接触电阻两端,这样会影响测量精确度。
四、二极管的测量:将黑表笔插入“COM”孔,红表笔插入“VΩ”孔。
将二极管的阳极接到红表笔,阴极接到黑表笔,旋钮调到二极管档位,即可读出二极管的正向压降和反向电阻。

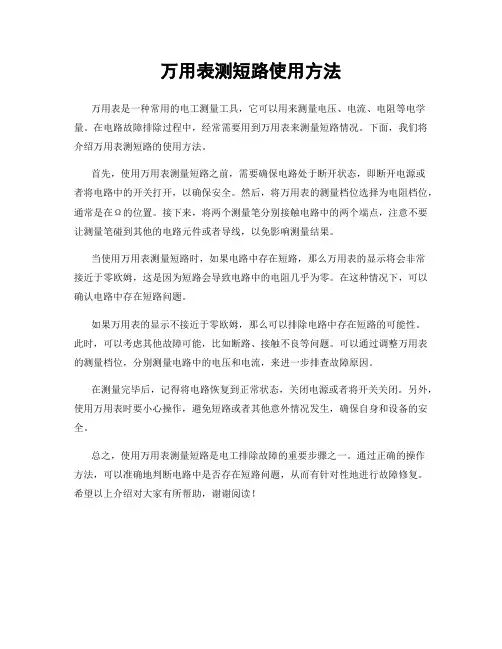

万用表测短路使用方法
万用表是一种常用的电工测量工具,它可以用来测量电压、电流、电阻等电学量。
在电路故障排除过程中,经常需要用到万用表来测量短路情况。
下面,我们将介绍万用表测短路的使用方法。
首先,使用万用表测量短路之前,需要确保电路处于断开状态,即断开电源或
者将电路中的开关打开,以确保安全。
然后,将万用表的测量档位选择为电阻档位,通常是在Ω的位置。
接下来,将两个测量笔分别接触电路中的两个端点,注意不要让测量笔碰到其他的电路元件或者导线,以免影响测量结果。
当使用万用表测量短路时,如果电路中存在短路,那么万用表的显示将会非常
接近于零欧姆,这是因为短路会导致电路中的电阻几乎为零。
在这种情况下,可以确认电路中存在短路问题。
如果万用表的显示不接近于零欧姆,那么可以排除电路中存在短路的可能性。
此时,可以考虑其他故障可能,比如断路、接触不良等问题。
可以通过调整万用表的测量档位,分别测量电路中的电压和电流,来进一步排查故障原因。
在测量完毕后,记得将电路恢复到正常状态,关闭电源或者将开关关闭。
另外,使用万用表时要小心操作,避免短路或者其他意外情况发生,确保自身和设备的安全。
总之,使用万用表测量短路是电工排除故障的重要步骤之一。
通过正确的操作
方法,可以准确地判断电路中是否存在短路问题,从而有针对性地进行故障修复。
希望以上介绍对大家有所帮助,谢谢阅读!。

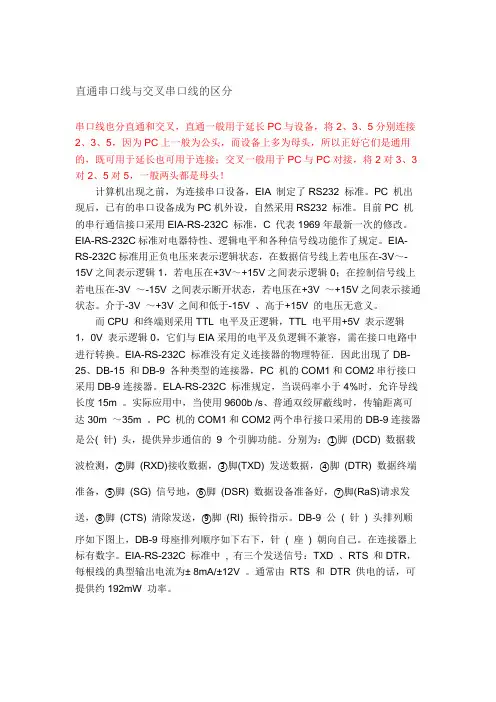

直通串口线与交叉串口线的区分串口线也分直通和交叉,直通一般用于延长PC与设备,将2、3、5分别连接2、3、5,因为PC上一般为公头,而设备上多为母头,所以正好它们是通用的,既可用于延长也可用于连接;交叉一般用于PC与PC对接,将2对3、3对2、5对5,一般两头都是母头!计算机出现之前,为连接串口设备,EIA 制定了RS232 标准。
PC 机出现后,已有的串口设备成为PC机外设,自然采用RS232 标准。
目前PC 机的串行通信接口采用EIA-RS-232C 标准,C 代表1969年最新一次的修改。
EIA-RS-232C标准对电器特性、逻辑电平和各种信号线功能作了规定。
EIA-RS-232C标准用正负电压来表示逻辑状态,在数据信号线上若电压在-3V~-15V之间表示逻辑1,若电压在+3V~+15V之间表示逻辑0;在控制信号线上若电压在-3V ~-15V 之间表示断开状态,若电压在+3V ~+15V之间表示接通状态。
介于-3V ~+3V 之间和低于-15V 、高于+15V 的电压无意义。
而CPU 和终端则采用TTL 电平及正逻辑,TTL 电平用+5V 表示逻辑1,0V 表示逻辑0,它们与EIA采用的电平及负逻辑不兼容,需在接口电路中进行转换。
EIA-RS-232C 标准没有定义连接器的物理特征.因此出现了DB-25、DB-15 和DB-9 各种类型的连接器,PC 机的COM1和COM2串行接口采用DB-9连接器。
ELA-RS-232C 标准规定,当误码率小于4%时,允许导线长度15m 。
实际应用中,当使用9600b /s、普通双绞屏蔽线时,传输距离可达30m ~35m 。
PC 机的COM1和COM2两个串行接口采用的DB-9连接器是公( 针) 头,提供异步通信的9 个引脚功能。
分别为:①脚(DCD) 数据载波检测,②脚(RXD)接收数据,③脚(TXD) 发送数据,④脚(DTR) 数据终端准备,⑤脚(SG)信号地,⑥脚(DSR) 数据设备准备好,⑦脚(RaS)请求发送,⑧脚(CTS) 清除发送,⑨脚(RI) 振铃指示。
如何用万用表检测判断笔记本电脑电感器的好坏用万用表检测判断笔记本电脑电感器的好坏,可以按照以下步骤进行:
1. 确定要测试的电感器的阻值。
将万用表调至欧姆档位,将测试引头分别接触电感器的两端。
读取万用表显示的电阻值,通常情况下,优质的电感阻值较大。
如果电感比较强,万用表读取到的电阻值应该比较大,并且值应该比标称值要大。
如果电感较差,读取到的电阻值则偏小,说明电感存在线路短路的问题。
2. 测量电感器的电感值。
同样使用电阻测试模式,选择电感测量档。
将测试笔分别连接在电感器的两端上。
使用万用表的电感测量功能,可以显示电感器的电感值(单位为亨利)。
此时,如果万用表显示超出电感器额定范围的数值,表明电感器损坏或者已经老化。
3. 观察电感器的外观是否完好,是否有烧焦、脱落等现象。
这些外观问题也可能说明电感器损坏。
需要注意的是,使用万用表测试电感器时,需要先确保电源已经关闭,以免造成电路短路或者损坏万用表。
此外,具体的测试方法可能会因电脑型号和电感器规格的不同而有所差异,因此在实际操作时应根据具体情况进行调整。
如果不熟悉操作或无法确定电感器的好坏,建议寻求专业人士的帮助。

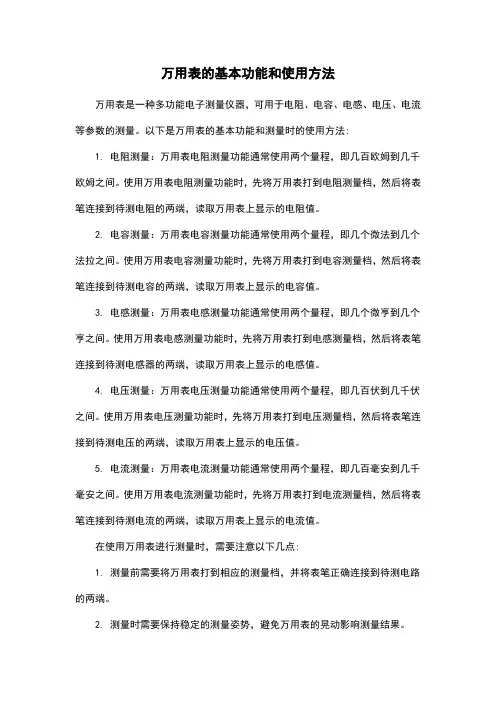

万用表的基本功能和使用方法万用表是一种多功能电子测量仪器,可用于电阻、电容、电感、电压、电流等参数的测量。
以下是万用表的基本功能和测量时的使用方法:1. 电阻测量:万用表电阻测量功能通常使用两个量程,即几百欧姆到几千欧姆之间。
使用万用表电阻测量功能时,先将万用表打到电阻测量档,然后将表笔连接到待测电阻的两端,读取万用表上显示的电阻值。
2. 电容测量:万用表电容测量功能通常使用两个量程,即几个微法到几个法拉之间。
使用万用表电容测量功能时,先将万用表打到电容测量档,然后将表笔连接到待测电容的两端,读取万用表上显示的电容值。
3. 电感测量:万用表电感测量功能通常使用两个量程,即几个微亨到几个亨之间。
使用万用表电感测量功能时,先将万用表打到电感测量档,然后将表笔连接到待测电感器的两端,读取万用表上显示的电感值。
4. 电压测量:万用表电压测量功能通常使用两个量程,即几百伏到几千伏之间。
使用万用表电压测量功能时,先将万用表打到电压测量档,然后将表笔连接到待测电压的两端,读取万用表上显示的电压值。
5. 电流测量:万用表电流测量功能通常使用两个量程,即几百毫安到几千毫安之间。
使用万用表电流测量功能时,先将万用表打到电流测量档,然后将表笔连接到待测电流的两端,读取万用表上显示的电流值。
在使用万用表进行测量时,需要注意以下几点:1. 测量前需要将万用表打到相应的测量档,并将表笔正确连接到待测电路的两端。
2. 测量时需要保持稳定的测量姿势,避免万用表的晃动影响测量结果。
3. 测量时需要根据待测电路的电阻、电容、电感等参数调整万用表的量程,避免超出量程导致测量结果不准确。
4. 测量时需要注意万用表的电压和电流测量范围,避免测量超出范围的数值导致损坏万用表。
准确测试串口波特率的方法我之前为了准确测试串口波特率,真的是费了好大的劲儿呢。
我一开始完全是瞎摸索。
就想着随便拿个工具测测就好了,然而现实狠狠给了我一巴掌。
我最先尝试的方法是根据一些网上教程说的,用那种通用的串口测试工具来测。
我就按照指示连上设备,满心期待地等着准确结果。
可是呢,测出来的数据那叫一个不靠谱,我当时就懵了,还以为是工具不好使。
后来我又想,会不会是设备本身状态影响测试呢。
我就多试了几次,在设备不同的运行状态下测试。
比如说设备刚开始启动我就去测,还有设备运行一段时间稳定了再去测。
这时候我发现差别还挺大的。
但我还是不确定准确的波特率到底是多少。
再后来,我知道了硬件设备本身有它自己的一些特性可能影响测试。
我就对硬件设备进行了仔细检查。
就像检查一个人的身体一样,看看是不是哪里有问题影响测试结果。
结果还真发现了些小毛病,像是有线路松动啥的。
我把这些小问题解决之后,重新进行测试,发现结果比之前稍微稳定点了,但还不是特别精确。
然后我就想到了示波器这个神器。
我觉得示波器肯定能给我一个更准确的结果。
我之前没怎么用过示波器,捣鼓了好一阵才搞明白怎么连接到串口上去测试波特率。
不过这个过程虽然有点曲折,但是确实有收获。
用示波器去看那些波形,就像看透一个人的心思一样复杂。
你得仔细分辨那些高低电平之间的间隔啥的。
这时候我发现之前用那个测试工具测出来的数据误差之大。
我不断调整连接方式、测量范围等参数,多试了很多次之后,终于得到了一个我觉得比较准确的波特率数值。
我总结一下,如果要准确定串口波特率。
首先要确保硬件设备状态完好,线路连接牢固啥的。
其次呢,测试工具也很重要,像那种通用测试工具可能只能做个大概,要是想要精确结果,示波器是个不错的选择,但是用示波器要费点时间去学会正确操作,而且要多试几次不同的参数调整,这样才能得到比较准确的结果。
我觉得以后要是再测波特率,我肯定先把设备硬件都整的万无一失,然后再上示波器仔细的测。
如何⽤数字万⽤表测量线路的通断?分步阅读介绍如何⽤数字万⽤表测量线路的通断,并结合具体的器件测量事例进⾏说明。
⼯具/原料数字万⽤表⽿机,导线⽅法/步骤万⽤表是电⼦测量的⼀个利器,⽇常⽣活中可以⽤来测量线路的通断。
万⽤表分为数字万⽤表和指针万⽤表。
⼀般分为电压档(交流+直流)、电流档(交流+直流)、电阻档。
测量通断要⽤到电阻档,是最简单的功能。
我们以⼀个⽛科探针为例进⾏说明,探针是⼀个塑料柄,连接有两根⾦属针,这类似于我们平时的带⽪电线,为了判断A点和B点是否导通,我们⽤以下步骤1)⾸先保证接线正确,⿊线插⼊COM插⼝,红线插⼊V(omiga,或者⼆级管接⼝)2)档位,放在电阻档的200处,或者“蜂鸣器,⼆极管”那⼀档。
3)红笔或者⿊笔分别接要测量的A,B两头。
如果是A,B是断开的,则液晶屏会显⽰“1”,表⽰电阻⽆穷⼤。
4)⽤同样⽅法,来测量A、C点,判断其是否接通。
如果电线是接通的,则会有蜂鸣提⽰⾳,⽽且液晶屏显⽰接近“0”的数字,本例中显⽰“0.001”;当使⽤电阻档时,如果电线是接通的,则会显⽰⼩于200的跳动的数字。
万⽤表精度不同,这个测量数字也不同,但导通时,都会是接近零的数字。
⽤上述⽅法,可以在⽇常⽣活中应⽤,如测量导线的通断,电器开关的通断等。
在⽇常⽣活中,还有另外⼀些器件,也可以⽤这种⽅法测量,如⽿机、喇叭等,只是其电阻会稍微⼤⼀些。
下图是⼀个⽿机的⽰意图,可以看到,⼀共有左右两个声道,其实质是公共端和左、右声道端分别接了⼀个线圈,通电时振动发声。
线圈的电阻⼀般为30-100欧姆。
实际测量时,可以将红⿊表笔分别接公共端和左右声道端,注意红⿊表笔之间不要碰线。
下⾯的⽰例可以看到,测得左声道和公共端之间的电阻为33欧姆,说明这个声道是正常的。
也可以⽤同样的⽅法来判断另⼀个声道。
对于指针万⽤表来说,1)正确连接红表笔和⿊表笔2)红⿊表笔接要测量线的两端3)如果指针电阻接近于零,或者⽐较⼩,则说明线是连通的。
万用表十字交叉测量法一、电压的测量1、直流电压的测量,如电池、随身听电源等。
首先将黑表笔插进“com”孔,红表笔插进“VQ流电压档,“V~”表示交流电压档,“A"是电流档),接着把表笔接电源或电池两端;保持接触稳定。
数值可以直接从显示屏上读取,若显示为“1.",则表明量程太小,那么就要加大量程后再测量T业电器。
如果在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。
2、交流电压的测量。
表笔插孔与直流电压的测量一样,不过应该将旋钮打到交流档“V~”处所需的量程即可。
交流电压无正负之分,测量方法跟前面相同。
无论测交流还是直流电压,都要注意人身安全,不要随便用手触摸表笔的金属部分。
二、电流的测量1、直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于200mA的电流,则要将红表笔插入“10A"插孔并将,旋钮打到直流“10A"档;若测量小于200mA的电流,则将红表笔插入“200mA"插孔,将旋钮打到直流200mA以内的合适量程。
调整好后,就可以测量了。
将万用表串进电路中,保持稳定,即可读数。
若显示为“1.",那么就要加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。
2.交流电流的测量。
测量方法与1相同,不过档位应该打到交流档位,电流测量完毕后应将红笔插回“VΩ”孔,若忘记这一步而直接测电压,你的仪器就会直接报废。
三、电阻的测量将表笔插进“COM”和“VΩ”孔中,把旋钮打旋到“Q”中所需的量程,用表笔接在电阻两端金属部位,测量中可以用手接触电阻,但不要把手同时接触电阻两端,这样会影响测量精确度的--人体是电阻很大但是有限大的导体。
读数时,要保持表笔和电阻有良好的接触;注意单位:在“200"档时单位是“Q”,在“2K"到“200K“档时单位为"KΩ”,“2M"以上的单位是“MΩ”。
万用表检测开关电源的方法
要检测开关电源的方法,你可以按照以下步骤进行:
1. 关闭开关电源,并确保其与电源插座断开连接。
2. 将万用表的选择旋钮拨到直流电压测量模式(一般标有"V"或"DCV")。
3. 将万用表的测试引线插入万用表的电压测量插孔中,一般为红色插孔。
4. 将红色测试引线连接到开关电源的正极,黑色测试引线连接到开关电源的负极。
5. 打开开关电源,并观察万用表上显示的电压数值。
正常情况下,开关电源应该输出稳定的直流电压值。
6. 如果万用表显示的电压数值为0,可能是开关电源故障,请检查开关电源的连接是否正确,是否有短路或其他故障。
7. 如果万用表显示的电压数值不稳定或明显偏离标称电压,可能是开关电源内部元件损坏,请停止使用该开关电源,并送修或更换。
请注意,以上步骤仅适用于直流开关电源的测试。
对于交流开关电源的测试,需要使用交流电压测量模式,并按照类似的步骤进行操作。
此外,为了确保安全,请在进行任何电气测试前,确保了解相应的电气知识和安全操作规范,并遵循正确的安全操作程序。
万用表测量pcba的方法万用表是一种常用的电子测量工具,也可以用来测量PCBA(Printed Circuit Board Assembly,印刷电路板组装)。
下面将介绍使用万用表测量PCBA的方法。
首先,确保PCBA处于未通电状态,以避免任何可能的电击风险。
接下来,根据需要的测量项目选择合适的测量范围和功能。
1. 测量电压:将万用表选择到直流电压测量模式(一般以"V-"或"DCV"表示)。
将红色测量笔连接到PCBA上要测量的点,将黑色测量笔连接到电路的地点或接地端。
读取测量值并记录结果。
2. 测量电流:在未通电状态下,将万用表选择到直流电流测量模式(一般以"A-"或"DCA"表示)。
在待测电路中打断电路连接,并将红色测量笔连接到电流流入的地点,将黑色测量笔连接到电流流出的地点。
注意,万用表的电流测量限制不能超过PCBA所能承受的最大电流。
读取测量值并记录结果。
3. 测量电阻:将万用表选择到电阻测量模式(一般以"Ω"或"RESISTANCE"表示)。
将红色测量笔连接到PCBA上要测量的两个端点,注意不要让测量笔接触到其他电路元件或导线。
读取测量值并记录结果。
4. 测量连续性:将万用表选择到连续性测量模式(一般以"-"符号表示)。
将红色和黑色测量笔分别连接到待测电路的两个端点。
如果万用表发出声音或显示连续性(通路),则表示这两个点之间没有断开的电路连接。
5. 其他测量方式:根据需要,还可以使用万用表进行频率、电容、电感等其他类型的测量。
根据测量需求选择合适的测量模式和功能,并依照上述步骤进行测量。
需要注意的是,在进行测量前,应先理解PCBA的电路结构和相应的测量点,以确保正确连接测量笔并避免错误测量。
同时,根据PCBA的特性和制造商提供的规格,设置正确的测量模式和范围,以避免损坏PCBA或万用表。
万用表检测长距离线缆短路的方法随着科技的发展,电子产品的普及和应用越来越广泛。
而作为电子产品的重要组成部分之一,线缆的质量和性能对于电子设备的正常运行至关重要。
在线缆使用过程中,长距离线缆短路是一种常见的故障,因此如何准确快速地检测长距离线缆短路成为了一个重要的问题。
要检测长距离线缆的短路,我们可以使用万用表,它是一种常用的电测仪器,具有测量电压、电流、电阻等功能。
下面将介绍如何使用万用表检测长距离线缆短路的方法。
我们需要准备好一台可靠的万用表。
万用表由主要的测量元件和功能旋钮组成,功能旋钮可以选择不同的测量模式,如电压、电流和电阻等。
在进行线缆短路检测时,我们需要选择电阻测量模式。
我们需要将万用表的测量引线连接到线缆的两个端点。
一般来说,线缆的两个端点会有不同的接口,我们需要根据线缆接口的类型选择相应的测量引线,确保连接牢固可靠。
接下来,我们需要将万用表的功能旋钮调整到电阻测量档位。
通常,电阻测量档位上会有不同的量程,我们需要根据线缆的预估电阻范围选择合适的量程,以提高测量的准确性。
然后,我们可以开始测量线缆的电阻。
将测量引线分别连接到线缆的两个端点后,我们可以读取万用表上显示的电阻数值。
如果线缆是正常的,那么电阻数值应该在一个合理的范围内,没有明显的波动。
而如果线缆存在短路,那么电阻数值会显示为接近零的数值,或者是一个非常小的数值。
我们还可以通过改变线缆的连接方式来进一步确认短路的位置。
例如,我们可以将线缆的一端与地线连接,然后使用万用表测量线缆的另一端与地线之间的电阻。
如果线缆存在短路,那么这次测量的电阻数值应该会显示为接近零的数值,从而确认短路的存在。
当我们完成线缆短路的检测后,我们需要注意及时修复线缆的短路问题。
线缆的短路可能会导致电子设备的异常工作甚至损坏,因此我们需要根据具体情况采取相应的修复措施,例如更换损坏的线缆部分或者修复线缆的焊接点。
使用万用表检测长距离线缆短路是一种简单而有效的方法。
如何用万用表检测串口
维修工作中,遇到需要测试串口有无问题,我们一般的测量方法是:
1.连接串口设备如鼠标或串口通讯设备后,看检测设备是否可正常使用,从而判断串并口的好坏。
2.用短路测试环接在串并口上,用操作系统自带的超级终端程序或其他的串口测试程序来测试串口的好坏。
这两种方法的缺点是需要特定的设备或程序,并且要进入系统后才可进行,我们经常遇到再用户现场没有这些测试条件时,就可以借助于万用表检测串口是否正常,可以减少测量时间、提高工作效率和判断故障的准确性。
以下是万用表检测主板串口的方法,在实际维修中经长时间的实践验证,判断方法是准确可靠的。
再这里作为个人的维修经验与大家交流,对准确性不作绝对保证,大家可在实际工作中加以验证。
串口的测量方法:
测试环境:
接上电源线就可以测量,但主板上要有CPU和内存。
首先要知道串口的针脚排列顺序:所有的针式插头(公头)的排列的规则为:面对正面,大口向上,从左到右,从上到下。
9针25针针脚定义电压值(直流)
1脚:载波检测DCD -0.07~-0.15V
2脚:接受数据RXD -0.07~-0.15V
3脚:发出数据TXD -10V~-12V
4脚:数据终端准备好DTR -10V~-12V
5脚:系统地线SG 0V(接地)
6脚:数据准备好DSR -0.07~-0.15V
7脚:请求发送RTS -10V~-12V
8脚:清除发送CTS -0.07~-0.15V
9脚:振铃指示RI -0.07~-0.15V
注意:串口电压为负值
判断标准:
A.3.4.7脚电压值应该基本相等,一般实际测得得电压为-11.10V左右,否则串口有故障。
B.1.2.6.8.9脚电压值应完全相等,一般实际测得得电压为-0.14V左右,稍有差别就可判断为串口故障。
C.5脚因为接地应必为0V,否则此针接地不良,串口工作必不正常。
