介绍排污泵的五种类型

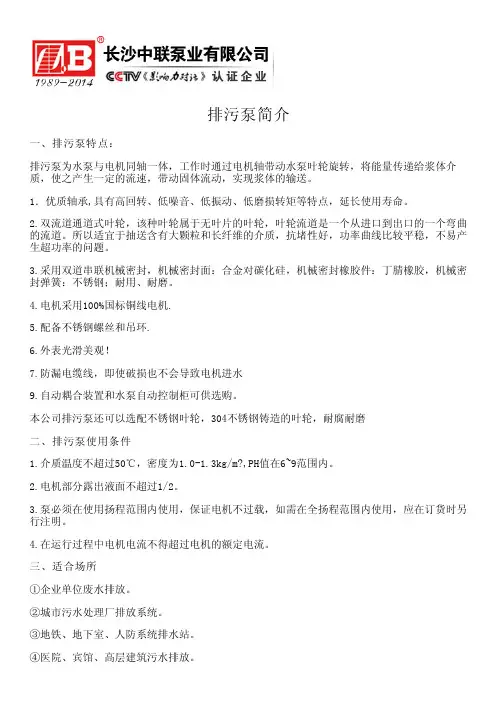

排污泵简介一、排污泵特点：排污泵为水泵与电机同轴一体，工作时通过电机轴带动水泵叶轮旋转，将能量传递给浆体介质，使之产生一定的流速，带动固体流动，实现浆体的输送。

1．优质轴承,具有高回转、低噪音、低振动、低磨损转矩等特点，延长使用寿命。

2.双流道通道式叶轮，该种叶轮属于无叶片的叶轮，叶轮流道是一个从进口到出口的一个弯曲的流道。

所以适宜于抽送含有大颗粒和长纤维的介质，抗堵性好，功率曲线比较平稳，不易产生超功率的问题。

3.采用双道串联机械密封，机械密封面：合金对碳化硅，机械密封橡胶件：丁腈橡胶，机械密封弹簧：不锈钢；耐用、耐磨。

4.电机采用100%国标铜线电机.5.配备不锈钢螺丝和吊环.6.外表光滑美观！7.防漏电缆线，即使破损也不会导致电机进水9.自动耦合装置和水泵自动控制柜可供选购。

本公司排污泵还可以选配不锈钢叶轮，304不锈钢铸造的叶轮，耐腐耐磨二、排污泵使用条件1.介质温度不超过50℃，密度为1.0-1.3kg/m?,PH值在6~9范围内。

2.电机部分露出液面不超过1/2。

3.泵必须在使用扬程范围内使用，保证电机不过载，如需在全扬程范围内使用，应在订货时另行注明。

4.在运行过程中电机电流不得超过电机的额定电流。

三、适合场所①企业单位废水排放。

②城市污水处理厂排放系统。

③地铁、地下室、人防系统排水站。

④医院、宾馆、高层建筑污水排放。

⑤住宅区的污水排水站。

⑥市政工程，建筑工地中稀泥浆的排放。

⑦自来水厂的给水装置。

⑧养殖场污水排放及农村农田灌溉。

⑨勘探矿山及水处理设备配套。

⑩代替肩挑人担，吸送河泥。

选型方面如有不懂可直接致电长沙中联泵业！我们期待您的来电。

排污泵:QW潜水排污泵详细信息：排污泵,自吸式排污泵,无堵塞排污泵,潜水排污泵,液下式排污泵,管道排污泵WQ（QW）系列潜水式无堵塞排污泵在引进国外先进技术的基础上，在经我厂科研人员的共同努力下，同时广泛征求国内水泵专家的意见，并经过多次改良而研制成功的，经测试各项性能指标次达到国外同类产品的先进水平。

潜水排污泵流量：7∽2400m3/h,潜水排污泵扬程：7∽60m等，潜水排污泵根据使用介质，安装方式不同设计制造成同性能参数的WL、YW、GW系列产品。

潜水排污泵产品特点1、潜水排污泵采用独特的单片或双片轮结构，大大提高了污物通过能力，能有效的通过泵口径的倍纤维物质与直径为泵口径约50%的固体颗粒。

2、潜水排污泵机械密封采用新型硬质耐腐的钛化儿钨材料，可使泵安全连续运行8000小时以上。

3、潜水排污泵整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入中即可工作，大大减少工程造价。

4、潜水排污泵密封油室内设置有高精度搞干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

5、潜水排污泵可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性怀可靠性。

6、潜水排污泵浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

7、WQ系列潜水排污泵可根据用户需要配备双导轨自动耦合安装系统，它安装、维修带来更大方便，人可不必为此而进入污水坑。

8、潜水排污泵能够在全扬程内使用，而保证电机不会过载。

9 潜水排污泵有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

潜水排污泵主要用途潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业、以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，潜水排污泵也可用于抽送清水及带腐蚀性介质。

潜水排污泵安装方式室内污水池(集水坑)排污泵采用移动式安装(软管)(单泵)、固定式安装(硬管)(单泵、双泵)和带自动耦合装置固定式安装(单泵、双泵)3种形式。

排污泵系列型号意义管道离心泵型号意义Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└────────── W：排污 Q：潜水 P：不锈钢││└─────────-─-─P：不锈钢材质│└─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└─泵的电机（KW）│││││└─-──泵的扬程（m）││││└──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵YW无堵塞液下式排污泵例：100YWP(B)100-15-7.5100 YWP B 100 - 15 - 7.5│││││└──泵的电机（KW）││││└────泵的扬程（m）│││└───────泵的流量（m3/h）││└───────-─防爆电机│└──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B││ │││└────泵的电机（KW）││ ││└─────不锈钢材质││ │└──────泵的扬程（m）││└───────-─泵的流量（m3/h）│└──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB││ │ │└──────抗堵塞撕裂机构│││└───────电压为220V││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9│││││ ││ └──泵的扬程(m)││││││└────机械密封│││││ └─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式└───────────--泥浆泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量、│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R) │└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m)│││││└────--泵的流量（m3/h）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160││││└─叶轮名义直径│││└─-──泵出口直径││└─────-泵进口直径│└───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F││││└─氟塑料(F46)衬里│││└──-叶轮名义直径││└─────-泵出口直径│└────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145││││└─叶轮直径(mm)│││└────出口直径(mm)││└───────进口直径(mm)│└─────────-磁力传动离心泵└───────────自吸式多级离心泵系列型号意义DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│││││ │└─-泵的级数│││││└────单级叶轮扬程（m）││││ └───────流量（m3/h）│││└────────-热水││└─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││└──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│││││└─泵的级数││││└───-新一代产品│││└─────--输送低温类似清水介质││└──────-─-单吸叶轮│└──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例：50GDL18-15×550 GDL 18 - 15 × 5││││└─泵的级数│││└───-设计点单级扬程15(mm)││└─────--设计点流量18（m3/h）│└──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60│└─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316 └────-──-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直径。

污水泵是什么污水泵是一种用于将市政管道、工业厂房、生活小区等地区排放的污水、废水等液体输送到污水处理站或水处理设备的机械设备。

污水泵广泛应用于各个领域，如环保、排水、建筑、医药、食品、化工、造纸等。

污水泵的工作原理污水泵的工作原理是利用电动机的驱动下，通过泵叶的旋转，将污水或废水从低处抽入泵体，然后通过泵体内部的叶轮将污水或废水加压，再将水流向泵外，通过管道输送到污水处理站或水处理设备进行处理。

污水泵的分类根据不同的用途和工作环境，污水泵可以分为以下几类：安装方式1.地面式：安装在地面或室内，适用于一般的排水和输送污水的场合。

2.潜水式：安装在水中，通常用于清洗池、污水深度较大的地区或液体输送比较特殊的地方。

使用方式1.手动控制：需要操作人员手动控制污水泵的启停，适用于小型排污站。

2.自动控制：采用电气自动控制、PLC控制或计算机控制等方式，能自动启停、自动监测，适用于中大型排污站。

传动方式1.直联式：电机和泵直接联结，通常用于小型污水泵，方便维护。

2.皮带式：以同步带、皮带为传动媒介，将电机和泵连接起来。

材料分类1.玻璃钢污水泵：具有很好的耐腐蚀性，抗磨损性能强，适用于长期输送腐蚀性污水。

2.不锈钢污水泵：适用于输送含有酸、碱及其他腐蚀性物质的污水。

3.橡胶衬里污水泵：适用于输送粘度较高的污水、泥浆或颗粒物质浓度较高的污水。

泵的类型1.离心泵：是污水泵中常见的一种，具有结构简单、使用方便、稳定性高等特点。

2.潜水搅拌污水泵：适用于深水处的污水处理，同时还具有搅拌作用。

污水泵的维护与保养污水泵是一个需要定期维护和保养的机械设备，以下是一些保养方法：1.定期检查油封是否泄漏，并及时更换。

2.定期检查引水口和排水口，保持流路畅通。

3.定期更换轴承及油封，并检查泵轴与轴套之间的游隙。

4.检查电机是否正常运转。

污水泵的使用注意事项在使用污水泵时，需要注意以下几点：1.严格遵守使用规程，以免损坏设备。

2.电源备用电源应保持稳定可靠。

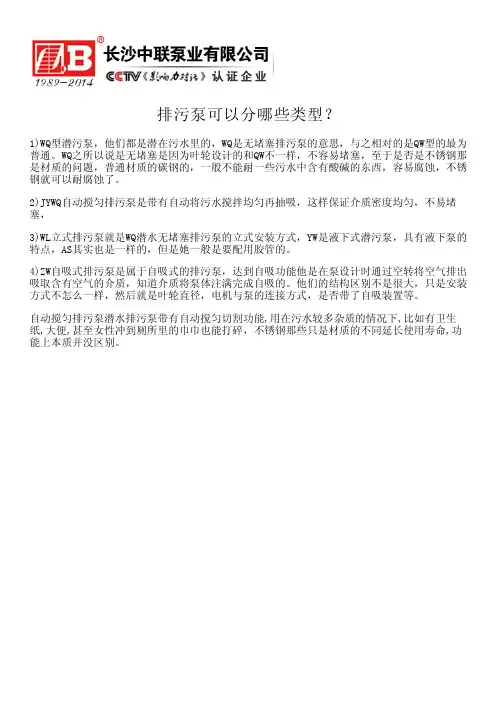

排污泵可以分哪些类型？
1)WQ型潜污泵，他们都是潜在污水里的，WQ是无堵塞排污泵的意思，与之相对的是QW型的最为普通。

WQ之所以说是无堵塞是因为叶轮设计的和QW不一样，不容易堵塞，至于是否是不锈钢那是材质的问题，普通材质的碳钢的，一般不能耐一些污水中含有酸碱的东西，容易腐蚀，不锈钢就可以耐腐蚀了。

2)JYWQ自动搅匀排污泵是带有自动将污水搅拌均匀再抽吸，这样保证介质密度均匀，不易堵塞，
3)WL立式排污泵就是WQ潜水无堵塞排污泵的立式安装方式，YW是液下式潜污泵，具有液下泵的特点，AS其实也是一样的，但是她一般是要配用胶管的。

4)ZW自吸式排污泵是属于自吸式的排污泵，达到自吸功能他是在泵设计时通过空转将空气排出吸取含有空气的介质，知道介质将泵体注满完成自吸的。

他们的结构区别不是很大，只是安装方式不怎么一样，然后就是叶轮直径，电机与泵的连接方式，是否带了自吸装置等。

自动搅匀排污泵潜水排污泵带有自动搅匀切割功能,用在污水较多杂质的情况下,比如有卫生纸,大便,甚至女性冲到厕所里的巾巾也能打碎，不锈钢那些只是材质的不同延长使用寿命,功能上本质并没区别。

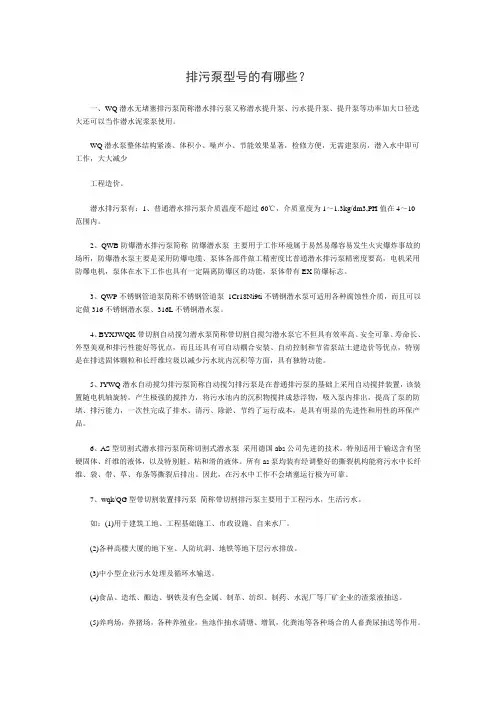

排污泵型号的有哪些？一、WQ潜水无堵塞排污泵简称潜水排污泵又称潜水提升泵、污水提升泵、提升泵等功率加大口径选大还可以当作潜水泥浆泵使用。

WQ潜水泵整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

潜水排污泵有：1、普通潜水排污泵介质温度不超过60℃，介质重度为1～1.3kg/dm3,PH值在4～10范围内。

2、QWB防爆潜水排污泵简称防爆潜水泵主要用于工作环境属于易然易爆容易发生火灾爆炸事故的场所，防爆潜水泵主要是采用防爆电缆、泵体各部件做工精密度比普通潜水排污泵精密度要高，电机采用防爆电机，泵体在水下工作也具有一定隔离防爆区的功能，泵体带有EX防爆标志。

3、QWP不锈钢管道泵简称不锈钢管道泵1Cr18Ni9ti不锈钢潜水泵可适用各种腐蚀性介质，而且可以定做316不锈钢潜水泵、316L不锈钢潜水泵。

4、BYXJWQK带切割自动搅匀潜水泵简称带切割自搅匀潜水泵它不但具有效率高、安全可靠、寿命长、外型美观和排污性能好等优点，而且还具有可自动耦合安装、自动控制和节省泵站土建造价等优点，特别是在排送固体颗粒和长纤维垃圾以减少污水坑内沉积等方面，具有独特功能。

5、JYWQ潜水自动搅匀排污泵简称自动搅匀排污泵是在普通排污泵的基础上采用自动搅拌装置，该装置随电机轴旋转，产生极强的搅拌力，将污水池内的沉积物搅拌成悬浮物，吸入泵内排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤、节约了运行成本，是具有明显的先进性和用性的环保产品。

6、AS型切割式潜水排污泵简称切割式潜水泵采用德国abs公司先进的技术，特别适用于输送含有坚硬固体、纤维的液体，以及特别脏、粘和滑的液体。

所有as泵均装有经调整好的撕裂机构能将污水中长纤维、袋、带、草、布条等撕裂后排出。

因此，在污水中工作不会堵塞运行极为可靠。

7、wqk/QG型带切割装置排污泵简称带切割排污泵主要用于工程污水，生活污水。

/
排污泵四种类型
排污泵主要是输送各种类似与污水的介质例如生活污水、工业废水或者具有腐蚀性的液体含颗粒或者不含颗粒的液体均可以输送，排污泵的种类主要分为以下几种：
1、潜水无堵塞排污泵：厂家生产的潜水排污泵主要是必须被水淹没的泵类产品，主要适应与方便携带移动的工况及没有陆地安装空间的地方且还省掉了建造泵房的优点，唯一的缺点就是由于整个电机都潜入在液体中工作，目前潜水排污泵还不能输送易燃易爆的液体，潜水排污泵的种类主要分为带切割型、带搅匀型、搅匀切割型。

2、自吸无堵塞排污泵：大西洋泵业生产的自吸排污泵主要特点是装在陆地上面而且具有6米左右的自吸能力，不用灌水的自吸泵最高配置可以达到8-10米左右。

自吸排污泵与潜水排污泵比较优点就是方便检修，且不会因为像潜水排污泵一样由于机械密封漏水而烧毁电机。

自吸排污泵的种类分为直连式和联轴式两种类型。

3、无堵塞排污泵：厂家生产的管道排污泵主要特点就是类似与立式离心泵一样采用左进右出的方式、进出口在同一水平线上主要是起到增压输送各种类似与污水含有颗粒的介质，管道排污泵的种类就只有材质上的分别有铸铁、不锈钢、球磨铸铁、双相不锈钢等。

4、无堵塞管道排污泵：立式无堵塞排污泵：厂家生产的立式排污泵主要特点就是进口在下出口在上而且进出口方向可以任意调动，主要是适应与安装空间有限制的地方可以在水池底下的吸水口安装一个底阀直接装在池面上吸水池的水。

立式排污泵的种类可以分为液下长轴型、立式陆地型或者潜水排污泵也可以称为立式排污泵。

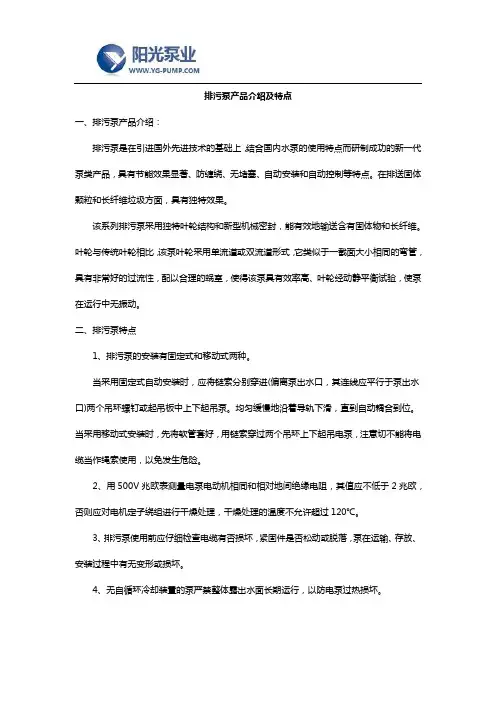

排污泵产品介绍及特点一、排污泵产品介绍：排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

二、排污泵特点1、排污泵的安装有固定式和移动式两种。

当采用固定式自动安装时，应将链索分别穿进(偏离泵出水口，其连线应平行于泵出水口)两个吊环螺钉或起吊板中上下起吊泵。

均匀缓慢地沿着导轨下滑，直到自动耦合到位。

当采用移动式安装时，先将软管套好，用链索穿过两个吊环上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险。

2、用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。

3、排污泵使用前应仔细检查电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。

4、无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。

5、不得将泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%)，最好能控制在建议使用扬程范围以内，以防电泵因超载而烧坏电机。

6、排污泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。

7、排污泵的机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装人下水做事或移动，以防万一电泵漏电而发生意外事故。

8、排污泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。

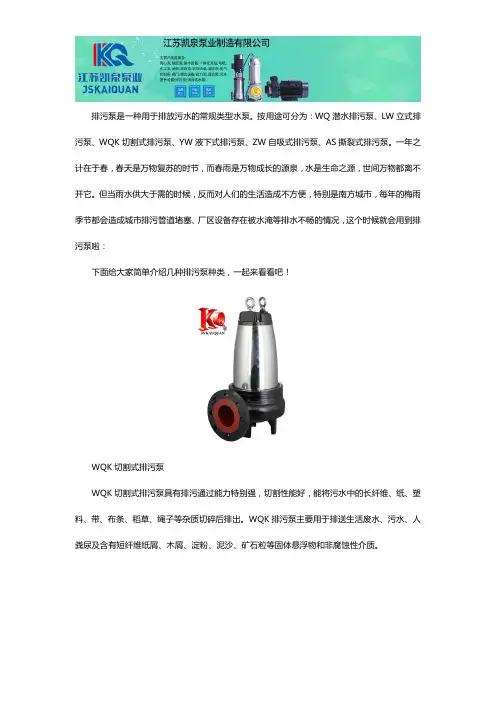

排污泵是一种用于排放污水的常规类型水泵。

按用途可分为：WQ潜水排污泵、LW立式排污泵、WQK切割式排污泵、YW液下式排污泵、ZW自吸式排污泵、AS撕裂式排污泵。

一年之计在于春，春天是万物复苏的时节，而春雨是万物成长的源泉，水是生命之源，世间万物都离不开它。

但当雨水供大于需的时候，反而对人们的生活造成不方便，特别是南方城市，每年的梅雨季节都会造成城市排污管道堵塞、厂区设备存在被水淹等排水不畅的情况，这个时候就会用到排污泵啦：下面给大家简单介绍几种排污泵种类，一起来看看吧！WQK切割式排污泵WQK切割式排污泵具有排污通过能力特别强，切割性能好，能将污水中的长纤维、纸、塑料、带、布条、稻草、绳子等杂质切碎后排出。

WQK排污泵主要用于排送生活废水、污水、人粪尿及含有短纤维纸屑、木屑、淀粉、泥沙、矿石粒等固体悬浮物和非腐蚀性介质。

WQ潜水排污泵潜水排污泵是一种用于环保行业用来输送含固体颗粒、纤维等固液混合液体如生活污水、工业废水、泥浆等的泵类产品。

可完全潜入液体中进行工作的排污泵。

JYWQ自动搅匀排污泵JYWQ自动搅匀排污泵是在普通排污泵的基础上采用自动搅拌装置，该装置随电机轴旋转产生极强的搅拌力将污水池内的沉积物搅拌成悬浮物，吸入泵内排出。

提高了泵的防堵、排污能力，一次性完成了排水、除於。

广泛用于市政工程、楼宇建筑、工业排污、环保污水处理、厂/矿企业污水处理等场合，用来排送带固体颗粒及各种长纤维的废水、雨水及城市污水。

自吸式排污泵ZW无堵塞自吸式排污泵集自吸和无堵塞排污于一体，既可以像清水自吸泵那样不需要按底阀，不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物。

叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室。

当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进水口造成真空，因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其它自吸式排污泵无法比拟的。

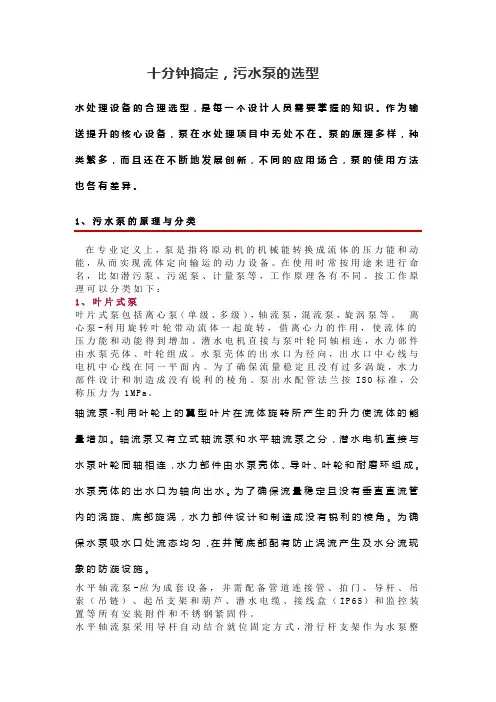

十分钟搞定，污水泵的选型水处理设备的合理选型，是每一个设计人员需要掌握的知识。

作为输送提升的核心设备，泵在水处理项目中无处不在。

泵的原理多样，种类繁多，而且还在不断地发展创新，不同的应用场合，泵的使用方法也各有差异。

1、污水泵的原理与分类在专业定义上，泵是指将原动机的机械能转换成流体的压力能和动能，从而实现流体定向输运的动力设备。

在使用时常按用途来进行命名，比如潜污泵、污泥泵、计量泵等，工作原理各有不同。

按工作原理可以分类如下：1、叶片式泵叶片式泵包括离心泵（单级、多级），轴流泵，混流泵，旋涡泵等。

离心泵-利用旋转叶轮带动流体一起旋转，借离心力的作用，使流体的压力能和动能得到增加。

潜水电机直接与泵叶轮同轴相连，水力部件由水泵壳体、叶轮组成。

水泵壳体的出水口为径向，出水口中心线与电机中心线在同一平面内。

为了确保流量稳定且没有过多涡旋，水力部件设计和制造成没有锐利的棱角。

泵出水配管法兰按IS O标准，公称压力为1M P a。

轴流泵-利用叶轮上的翼型叶片在流体旋转所产生的升力使流体的能量增加。

轴流泵又有立式轴流泵和水平轴流泵之分，潜水电机直接与水泵叶轮同轴相连，水力部件由水泵壳体、导叶、叶轮和耐磨环组成。

水泵壳体的出水口为轴向出水。

为了确保流量稳定且没有垂直直流管内的涡旋、底部旋涡，水力部件设计和制造成没有锐利的棱角。

为确保水泵吸水口处流态均匀，在井筒底部配有防止涡流产生及水分流现象的防漩设施。

水平轴流泵-应为成套设备，并需配备管道连接管、拍门、导杆、吊索（吊链）、起吊支架和葫芦、潜水电缆、接线盒（I P65）和监控装置等所有安装附件和不锈钢紧固件。

水平轴流泵采用导杆自动结合就位固定方式，滑行杆支架作为水泵整体的部件之一，水泵的全部重量以及泵送时产生的推力全部作用在对接的出口管路法兰上。

水平轴流泵可以上下方便地进行升降移动，检查或维修人员无需进入池底。

潜水内回流泵应为卧式单级结构，垂直单导轨、自耦式安装。

一、污水泵型号种类大全污水泵型号根据使用工况及安装方式分为潜水污水泵、长杆式液下污水泵、管道式污水泵或者自吸式污水泵，潜水污水还分为带搅匀功能的污水泵和带切割功能的污水泵。

二、潜水污水泵型号种类大全概述1、WQ型潜水污水泵潜水污水泵主要为了满足不想建设泵房的用户而设计，小型的潜水污水泵只需要把管道连接上污水泵潜入水里电源通电之后启动潜水污水泵就能达到抽水的效果，适应输送各种含有颗粒杂质的污水。

QW(WQ)型无堵塞潜水排污泵2、自动搅匀功能潜水污水泵如果沉淀物较多选用自动搅匀排污泵效果更佳，它能把泵周围的沉淀物给搅匀起来然后再输送走，提高了潜水污水泵的排污能力，比如输送工地的废水用该系列产品特别明显，建筑工地积水里面含泥量较大水池底部沉淀物较多不通过搅匀泵很难把水池底部的污水抽吸干净，注：如果泥浆含量较大建议选用剩余污泥泵才能胜任。

3、带切割功能潜水污水泵另一种是带切割功能的污水泵产品，取代了一般的潜水排污泵输送化粪池或者污水里面含有布条手套的介质时容易堵塞的弊端，而潜水泵切割泵具有完全能把各类手套及布条切碎输送走的功能，所以输送的介质里面含有各类纤维时不能选用普通的污水泵型号而应该选用潜水切割泵效果更好。

三、管道式污水泵型号种类大全概述管道式污水泵主要是安装与地面的一种无堵塞污水泵产品，管道式污水泵型号参数其实和潜水污水泵型号参数几乎完全一样，该系列产品适应用于液位比泵高的工况。

如果液位比泵低我们建议选用ZW自吸排污泵更合适。

管道式污水泵型号参数可以参照上面的潜水污水泵型号参数。

PW型污水泵四、自吸式污水泵型号种类大全概述自吸式污水泵主要适应与需要把泵安装在地面，而液位又比较低的工况环境使用，比如用于工厂的污水处理及排放，通常污水都是汇集到一个比地面低的水池，如果担心使用潜水污水泵以后检修维护交麻烦又不想选用潜水污水泵那么最好的泵类就是自吸式污水泵类产品，自吸式污水泵根据结构形式分为带联轴器式自吸污水泵和直联式自吸排污泵产品，两种污水泵型号参数均一样只是区别在于直联式占地面积相对较小一点。

WQ型排污泵型号及参数
以下是几种常见的WQ型排污泵型号及参数：
1.WQD型排污泵
该型号是一种小型便携式排污泵，适用于家庭、农村或建筑工地中的
排污处理。

它的主要参数如下：
-流量范围：0.4-20m³/h
-扬程范围：5-40m
-功率范围：0.37-1.5kW
2.WQ型排污泵
该型号是一种常见的工业排污泵，适用于工业和城市污水处理等领域。

它的主要参数如下：
-流量范围：8-400m³/h
-扬程范围：7-50m
-功率范围：0.75-55kW
3.WQK型切割型排污泵
该型号是一种专用于输送含有固体颗粒和纤维状物质的污水的泵。

它
的切割结构可以有效地切割污水中的固体物质，防止阻塞。

它的主要参数
如下：
-流量范围：10-600m³/h
-扬程范围：7-35m
-功率范围：2.2-15kW
4.WQKS型切割搅拌型排污泵
该型号是一种集切割和搅拌功能于一体的排污泵。

它能够有效地切割和搅拌污水中的固体物质，防止阻塞和粘附。

它的主要参数如下：-流量范围：20-400m³/h
-扬程范围：5-25m
-功率范围：2.2-37kW
以上是一些常见的WQ型排污泵型号及参数，每个型号都有其特定的适用范围和性能特点。

在选择合适的泵时，应根据实际需求考虑流量、扬程、功率和泵的特殊功能等因素。

同时，还需注意泵的材质和耐久性等方面，以确保泵能够长时间稳定运行并满足处理要求。

各类污水泵的用途和维护污水处理泵其实就是排污泵，简称污水泵，污水泵的叶轮、压水室、是污水泵的两个核心要素。

所以污水处理泵的抗堵塞性能、效率和汽蚀性能，主要由叶泵和压水室两大部件来保证。

常用的有自吸排污泵，潜水排污泵，无堵塞排污泵，液下排污泵，管道排污泵，化粪池排污泵和污水提升泵等。

一、排污泵的分类：排污泵具有多种形式：如潜水式排污泵和干式两种，通常的潜水污水泵WQ型、常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种。

主要用于输送城市污水、粪便或液体含有纤维等固体颗粒的介质，通常被输送介质的温度不大于80℃。

由于被输送的介质中含有易缠绕或聚束的纤维物。

因此容易堵塞泵流道、泵一旦堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅。

给城市生活和环保排污带来严重的影响。

因此，抗堵性和可靠性的一个重要因素是污水泵的质量。

从性能上来讲，污水泵具有陡降的扬程曲线，功率曲线较平坦。

污水泵采用的压水室常见的是蜗壳，在内装式潜水泵中多选用径向导叶或流道式导叶。

蜗壳有螺旋型、环型和中介型(半螺旋形)三种。

螺旋形蜗壳基本上不用在污水泵中。

环形压水室由于结构简单制造方便在小型污水泵上采用的较多。

但由于中介型(半螺旋形)压水室的出现环形压水室的应用范围逐渐变小。

因中介型(半螺旋形) 压水室兼具有螺旋的高效率性和环形压水室的高通透性。

排污泵根据排污方式的不同，排污泵可分为自吸排污泵、液下排污泵、带刀型排污泵和自动搅匀排污泵。

因其具有可输送含有坚硬固体、纤维物的液体，以及特别脏、粘和滑的液体的特点，被广泛地被使用在矿山、造纸、印染、环保、炼油、石油、化工、农场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、泥浆、流沙、泥塘、污塘、污浊液送吸浓稠液、装料及悬浮物质的污水处理中。

二、排污泵的特点：1、机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

排污泵是一种泵与电机连体，并同时潜入液下工作的泵类产品，与一般卧式泵或立式污水泵相比，排污泵结构紧凑、占地面积小。

安装维修方便，大型的排污泵一般都配有自动藕合装置可以进行自动安装，安装及维修相当方便。

连续运转时间长。

排污泵由于泵和电机同轴，轴短，转动部件重量轻，因此轴承上承受的载荷(径向)相对较小，寿命比一般泵要长得多。

不存在汽蚀破坏及灌引水等问题。

特别是后一点给操作人员带来了很大的方便。

振动噪声小，电机温升低，对环境无污染。

由于排污泵拥有这么多的优点，所以今天上海沈泉排污泵厂家就为大家来简单的讲解下经常用到的几种类型的污水泵的规格型号及字母所代表的意义，下面就请大家跟着小编一起来看看下面的内容吧。

一、QW潜水式无堵塞排污泵：QW(WQ)潜水排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代水泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该排污泵泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

QW(WQ)潜水式无堵塞排污泵型号意义：二、GW型管道式无堵塞排污泵：GW型无堵塞潜水排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

污水处理中几种常用泵选型污水处理是目前城市环境保护的必要措施之一，在污水处理过程中，泵站是不可或缺的设备，它们的作用是将污水从低处泵入高处的处置设备。

不同类型的泵在污水处理中有其各自的优势，因此在选型时，需要依据实在情况进行选择。

本文将介绍污水处理中几种常用泵的选型方法。

1. 潜水泵潜水泵是一种水下排水设备，其工作原理是将泵机部分浸没在水中，通过电机驱动叶轮旋转，将水泵送至高处。

潜水泵接受的密封结构使其特别适合处理污水，尤其是含有各种固体颗粒的泥浆。

在污水处理站中，潜水泵紧要用于将进水排入格栅排污设备。

在选型时，需考虑以下因素：•流量及扬程；•环境温度和湿度；•功率和耗能；•材质选择，是否防腐蚀、耐磨损；•运行稳定性及维护保养成本。

2. 排污泵排污泵是一种非常常见的污水处理泵，通常用于将低处的污水直接排入公共管道或排水沟中。

排污泵既可以垂直安装，也可以水平安装。

它们通常使用涡轮设计来处理含固体颗粒的污水，并避开过度堵塞。

在选型时，需考虑以下因素：•扬程和流量；•管道直径和长度；•环境温度和湿度；•材料选择，是否耐腐蚀、耐磨损；•运行稳定性及维护保养成本。

3. 污水提升泵污水提升泵是一种用于将污水从低处泵送至到高各处置设备的泵。

污水提升泵通常接受离心式结构设计，可以处理不同粘度、含有固体颗粒的污水。

通常安装于污水收集坑或收集池，用于将污水提升至配水罐、处理罐等设备。

在选型时，需考虑以下因素：•扬程和流量；•环境温度和湿度；•选择离心泵、剪切泵或切割泵；•材质选择，是否防腐蚀、耐磨损；•运行稳定性及维护保养成本。

4. 污泥泵污泥泵是一种用于处理含有较高固体颗粒浓度的污水的泵。

污泥泵通常接受螺旋叶轮，设计用来将混合污泥、渣渣和各种其他有机材料从收集点输送到压榨机等其他设备以进行处理。

污泥泵在处理含有大颗粒、猛烈腐蚀、黏度高的污水时特别有效。

在选型时，需考虑以下因素：•扬程和流量；•材料选择，是否耐腐蚀、耐磨损；•选择离心泵、螺旋泵、柱塞泵和膜片泵等类型；•运行稳定性及维护保养成本。

/
排污泵的使用选型
1、建筑物内使用的排水泵有潜水排污泵、液下排水泵、立式污水泵和卧式污水泵等。

由于建筑物内一般场地较小，排水量不大，排水泵可优先采用潜水排污泵和液下排水泵，其中液下排污泵一般在重要场所使用；立式污水泵和卧式污水泵要求设置隔震基础、自灌式吸水。

2、公共建筑内应以每个生活排水集水池为单元设置一台备用泵，平时宜交互运行。

地下室、设备机房、车库冲洗地面的排水，如有两台及两台以上排水泵时可不设备用泵。

当集水池无法设事故排水管时，排污泵应有不间断的动力供应；当能关闭排水进水管时，可不设不间断动力供应，但应设置报警装置。

3、排污泵的流量应按生活排水设计秒流量选定；当有排水量调节时，可按生活排水最大小时流量选定。

消防电梯集水池内排水泵流量不小于10L/s。

排水用泵的扬程按提升高度、管道损失计算确定后，再附加一定的自由水头。

自由水头宜采用0.02～0.03MPa。

排水泵吸水管和出水管流速不应小于0.7m/s，并不宜大于2.0m/s。

4、当提升带有较大杂质的污水、出；当提升一般废水时，可按实际情况考虑不同集水池的潜水排污泵出水管合并排出。

两台或两台以上的水泵共用一条出水管时，应在每台水泵出水管上装设阀门和止回阀。

单台排污泵排水有可能产生倒灌时，应设止回阀。

不允许压力排水关与建筑内重力排水管合并排出。

污水泵的结构和其它泵一样,叶轮、压水室、是污水泵的两大核心部件。

其性能的优劣，也就代表泵性能的优劣，污水泵的抗堵塞性能，效率的高低，以及汽蚀性能，抗磨蚀性能主要是由叶泵和压水室两大部件来保证。

下面分别作一介绍：1、叶轮结构型式：叶轮的结构分为四大类：叶片式（开式、闭式）、旋流式、流道式、（包括单流道和双流道）螺旋离心式四种。

开式半开式叶轮制造方便，当叶轮内造成堵塞时，可以很容易的清理及维修，但在长期运行中，在颗粒的磨蚀下会使叶片与压水室内侧壁的间隙加大，从而使效率降低。

并且间隙的加大会破坏叶片上的压差分布。

不仅产生大量的旋涡损失，而且会使泵的轴向力加大，同时，由于间隙加大，流道中液体的流态的稳定性受到破坏，使泵产生振动，该种型式叶轮不易于输送含大颗粒和长纤维的介质，从性能上讲，该型式叶轮效率低，最高效率约相当于普通闭式叶轮的92%左右，扬程曲线比较平坦。

2、旋流式叶轮：采用该型式叶轮的泵，由于叶轮部分或全部缩离压水室流道。

所以无堵塞性能好，过颗粒能力和长纤维的通过能力较强。

颗粒在压水室内流动靠叶轮旋转产生的涡流的推动下运动，悬浮性颗粒本身不产生能量，只是在流道内和液体交换能量。

在流动过程中，悬浮性颗粒或长纤维不与叶片接触，叶片多磨损的情况较轻，不存在间隙因磨蚀而加大的情况，在长期运行中不会造成效率严重下降的问题，采用该型式叶轮的泵适合于抽送含有大颗粒和长纤维的介质。

从性能上讲，该叶轮效率较低，仅相当于普通闭式叶轮的70%左右，扬程曲线比较平坦。

3、闭式叶轮：该型式的叶轮正常效率较高。

且在长期运行中情况比较稳定，采用该型式叶轮的泵轴向力较小，且可以在前后盖板上设置副叶片。

前盖板上的副叶片可以减少叶轮进口的旋涡损失和颗粒对密封环的磨损。

后盖板上的副叶片不仅起平衡轴向力的作用,而且可以防止悬浮性颗粒进入机械密封腔对机械密封起保护作用。

但该型式叶轮的无堵性差，易于缠绕，不宜于抽送含大颗粒（长纤维）等末经处理的污水介质。

几种常见的排水泵简介1、离心泵离心泵分卧式（轮轴平放）和立式（轮轴竖放）两种形式。

应用：城市排水系统中常采用立式泵。

立式泵优点：（1）占地面积较小，能节省造价；（2）水泵和电动机可以分别安放在适宜的地方。

立式泵缺点：轴向推力很大，各零件易遭磨损，对安装技术要求较高，检修不如卧式泵方便。

2、轴流泵：（1）轴流泵的主流方向与泵轴平行。

（2）轴流泵的特点是流量大，扬程低，吸水高度很低，仅有1～2m。

（3）轴流泵常用于输送雨水，广泛应用于城市雨水防洪泵站，大型污水泵站，农业排灌泵站以及大型工矿企业的冷却水泵站中。

3、混流泵混流泵构造基本上于离心泵相同，只是叶轮的设计不同，泵内主流方向介于辐射和轴向之间。

4、螺旋泵缺点：（1）占地较大；（2）扬程低（一般为3~6米）。

应用：灌溉、排涝、提升污水和污泥。

尤其用于污水处理厂的污泥提升方面。

特点：（1）没有阻塞问题；（2）结构简单，可自行制造；（3）无须辅助设备；（4）无须正规泵站；（5）基建投资省；（6）低速运行，机械磨损小，维修方便；（7）电能消耗少，运行费用低。

5、空气提升泵利用回流活性污泥与“泵”内的混有气泡的活性污泥之间的比重差γ2-γ1造成的浮力。

常用于提升回流活性污泥。

结构简单，管理方便，当压缩空气有现成来源时，可以采用。

6、螺杆泵螺杆泵应用范围很广，可输送所有流动介质甚至非流动物料。

螺杆泵因其可变量输送、自吸能力强、可逆转、能输送含固体颗粒的液体等特点，在排水工程中，广泛地被使用在输送湿污泥和絮凝剂药液方面。

7、潜水泵随着防腐措施和防水绝缘性能的不断改善，电动泵组可以制成能放在水中的泵组，称潜水泵。

（南社百科有简介）无需正规的泵站，占地面积小；管路简单，配套设备少。

8、轴流管道泵轴流管道泵的叶轮设计成轴流式,转速很高,如果电机功率、叶轮直径、管道直径足够大的话，流量可以很大。

9、水环式真空泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。
