机械工程材料第2章

11、说明下列材料牌号的含义：Q235A、Q275、20、45Mn、T8A、ZG200-400。（略）
第六章 钢的热处理
2、何谓本质细晶粒钢？本质细晶粒钢的奥氏体晶粒是否一定比本质粗晶粒钢的细？
答： wC0.45%碳钢属于低碳钢，室温平衡组织为F+P，其中F和P相对含量分别为：
wF%0.77 0. 77 0.4542%
硬因度此和，伸该长碳率钢等的性硬能度指为标：符合加w合P法%则。 00..747558%
伸长率为：
H 4 5H PV P % H FV F % 1 8 0 5 8 % 8 4 2 % 1 0 4 .4 3 .3 6 1 0 7 .7 6
增加，材料硬度增加、塑性下降，强度在~ wC0.90% 时最高，之后下降。
因此，Rm（ σb）： wC0.20%< wC1.20%< wC0.77% HBW： wC0.20%< wC0.77%< wC1.20% A： wC1.20%< wC0.77%< wC0.20%
4、计算碳含量为wC0.20%的碳钢的在室温时珠光体和铁素体的相对含量。
B 将（ α+β ）II 视为一种组织构成项：
WαI=
W（α+β）II=
61.9-30 61.9-19 30-19 61.9-19
=74.36% =25.64%
WαI= W（α+β）II=
61.9-30 61.9-19 30-19 61.9-19
=74.36% =25.64%
则在（ α+β ）II中含有多少α和多少β相？
2、试述固溶强化、加工硬化和弥散强化的强化原理，并说明三者的区别。
答： 固溶强化：溶质原子溶入后，要引起溶剂金属的晶格产生畸变，进而位错运动时受到阻力增大。 弥散强化：金属化合物本身有很高的硬度，因此合金中以固溶体为基体再有适量的金属间化合物均 匀细小弥散分布时，会提高合金的强度、硬度及耐磨性。这种用金属间化合物来强化合金的方式为 弥散强化。 加工强化：通过产生塑性变形来增大位错密度，从而增大位错运动阻力，引起塑性变形抗力的增加， 提高合金的强度和硬度。 区别：固溶强化和弥散强化都是利用合金的组成相来强化合金，固溶强化是通过产生晶格畸变，使 位错运动阻力增大来强化合金；弥散强化是利用金属化合物本身的高强度和硬度来强化合金；而加 工强化是通过力的作用产生塑性变形，增大位错密度以增大位错运动阻力来强化合金；三者相比， 通过固溶强化得到的强度、硬度最低，但塑性、韧性最好，加工强化得到的强度、硬度最高，但塑 韧性最差，弥散强化介于两者之间。

结论
fcc 4 12 74% 0.41r γ-Fe.AI.Cu. 最紧排列
bcc 2 8 68% 0.29r α-Fe.Cr.W. 次紧排列
hcp 6 12
74% 0.41r Mg.Zn.Be 最紧排列
三、金属的实际晶体结构与晶体缺陷
1. 单晶体 多晶体
单晶体具有各向异性
晶体的各向异性： 晶体不同方向上的性能差异
工业用金属一般是多晶体---- 多个单晶体（晶粒） 组成 呈现出各向同性
几个名词：晶界

亚晶粒:晶粒内部不同晶格位向的区域.

亚晶界
2、实际金属的晶体缺陷
金属中原子排列的不完整性 (1)点缺陷—空位,间隙原子（离位原子）.
置换 原子 特点：三维尺寸都很小 (2)线缺陷—位错（位错线） 特点：二维尺寸都很小，另一维尺寸相对较长 以位错密度表示 “ρ” 单位 cm/cm3或cm2 (3)面缺陷—晶界,亚晶界 “亚晶”（界） 特点：一维尺寸很小，另二维尺寸相对较大 晶体缺陷并非一成不变

┗溶质原子溶入溶剂中形成的固溶体,使金
属的强度.硬度升高的现象称为固溶强化。
一种强化方式，提高材料机性的主要途径 之一
固溶体σb↑. HB↑,但仍不高,仍保持相当δ.ak,工 业常用作基本相,还需强化相---金属化合物。
2.金属化合物
合金中的两组元相互作用而形成的一种新相，它 的晶体结构.性能.熔点与两组元都不同，并具有金 属特征，这种相称为金属化合物 。
二元合金相图的基本类型
各组元仍保持原来的晶格类型；强度.硬度高于单 一固溶体，但塑性、可锻性不如单一固溶体。 ∴ 锻钢先加热→单一固溶体（A），再锻打。
组织----显微镜下看到的具有一定形貌或形态的部 分称为组织。有单相.多相

Fatigue
Fatigue strength
§2 Iron-carbon phase diagram
铁碳合金相图
Phase and Phase diagrams （相与相图）
•Phase：a region that differs in its state, microstructure， and /or composition from another region.
两组元在液态下无限溶解，固态下有限 溶解的二元合金相图。
The characteristics of eutectic system （共晶相图特点）：
eutectic reaction(共晶反应)
Eutectic reaction equation
共晶反应式
Eutectic system
（共晶相图）
Toughness What’s the relationship between the
value of ak and toughness? ak ↑，toughness↑
Questions for you

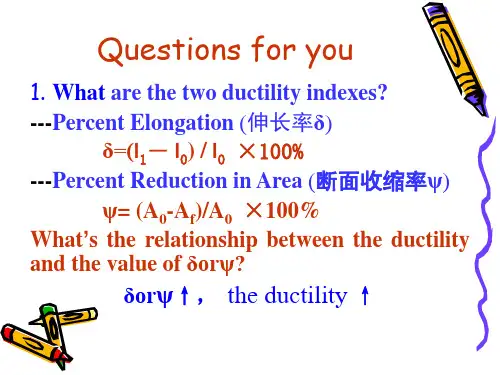

4. When a metal is subjected to repetitive stresses ， even when the stress is much lower than that which the metal can withstand under a static stress, the metal will fail to work. What do we call this phenomenon?
（共析相图）
The eutectoid reaction takes place completely in the solid state.

♦ 变质处理
机械工程材料 第三章 金属的结晶
♦ （二） 填空题
– 1． 结晶过程是依靠两个密切联系的基本过程来实现的，这两个 过程是 形核和 长大 。 – 2． 在金属学中，通常把金属从液态过渡为固体晶态的转变称 为 结 晶 ；而把金属从一种固态过渡为另一种固体晶态的转变 称为 同素异构转变 。 – 3． 当对金属液体进行变质处理时，变质剂的作用是 促进形核，细化晶粒 。 – 4． 液态金属结晶时，结晶过程的推动力是 自由能差降低（△F） ， 阻力是 自由能增加 。 – 5． 能起非自发生核作用的杂质，必须符合 结构相似，尺寸相当 的原则。 – 6． 过冷度是指 理论结晶温度与实际结晶温度之差 ，其表示符 号为 △T 。 – 7． 过冷是结晶的 必要 条件。 – 8． 细化晶粒可以通过 增加过冷度 和 加变质剂 两种途径实现。 – 9． 典型铸锭结构的三个晶区分别为： 细晶区、柱状晶区和等轴晶区。
中 南 大 学 机 电 工 程 学 院

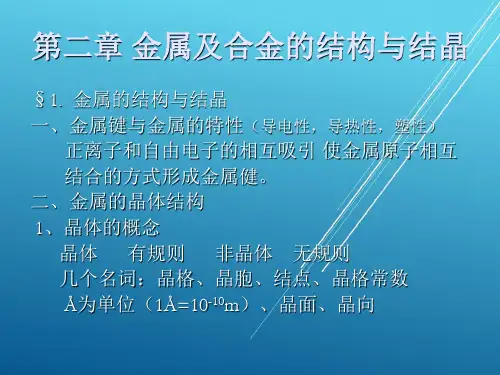

机械工程材料 第二章 金属的结构
♦ （二） 填空题
中 南 大 学 机 电 工 程 学 院
– 1． 同非金属相比，金属的主要特征是良好的导电性、导热性， 良好的塑性，不透明，有光泽，正的电阻温度系数。 – 2． 晶体与非金属最根本的区别是 晶体内部的原子（或离子） 是按一定几何形状规则排列的，而非晶体则不是 。 – 3． 金属晶体中最主要的面缺陷是 晶界 和 亚晶界 。 – 4． 错位分两种，它们是刃型位错 和 螺旋位错，多余半原子面 是 刃型 位错所特有的。 0 1 2 – 5． 在立方晶系中，｛120｝晶面族包括 ( 20)、(1 0)、(12 )、 等 (1 2 0)、(1 2 0)、(1 2 0 )、(1 20 )、(120) – 6． 点缺陷 有 空位和 间隙原子 两种；面缺陷中存在大量 的 位错 。 4 2 – 7． γ-Fe、α-Fe的一个晶胞内的原子数分别为 和 。 – 8． 当原子在金属晶体中扩散时，它们在内、外表面上的扩散 速度较在体内的扩散速度 快得多。
