探究简单电路试题1

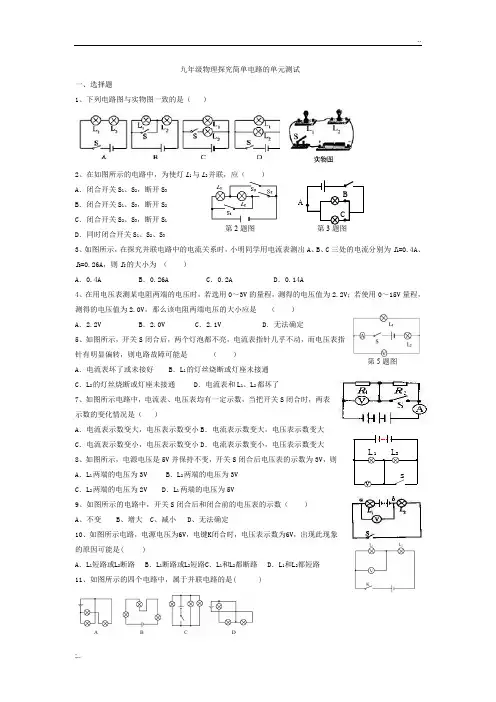

2009年九年级物理探究简单电路的单元测试 一、选择题1、下列电路图与实物图一致的是（ ）2、在如图所示的电路中，为使灯L 1与L 2并联，应（ ） A ．闭合开关S 1、S 2，断开S 3 B ．闭合开关S 1、S 3，断开S 2 C ．闭合开关S 2、S 3，断开S 1 D ．同时闭合开关S 1、S 2、S 33、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0.4A 、I B =0.26A ，则I C 的大小为 （ ） A ．0.4A B ．0.26A C ．0.2A D ．0.14A4、在用电压表测某电阻两端的电压时，若选用0～3V 的量程，测得的电压值为2.2V ；若使用0～15V 量程，测得的电压值为2.0V ，那么该电阻两端电压的大小应是 （ ）A ．2.2VB ．2.0VC ．2.1VD ．无法确定 5、如图所示，开关S 闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 （ ） A ．电流表坏了或未接好 B ．L 1的灯丝烧断或灯座未接通C ．L 2的灯丝烧断或灯座未接通D ．电流表和L 1、L 2都坏了6、在如图所示的各电路中，开关S 闭合后，小灯泡L 1、L 2都能发光的是（ ）7、如图所示电路中，电流表、电压表均有一定示数，当把开关S 闭合时，两表示数的变化情况是（ ） A B C D 8、如图所示，电源电压是关S 闭合后电压表的示数为A ．L 1两端的电压为为3VC ．L 2两端的电压为9的示数（）A、不变 B 、增大 C 10现象的原因可能是( ) A ．L 1短路或L 2断路C ．L 1和L 2都断路11、如图所示的四个电路中，属于并联电路的是( )12、某同学采用如图所示电路做电学实第5题图第2题图验时，出现一处电路故障，以下分析正确的是（ ） A ．若电流表无示数，电压表有示数，则R 1短路 B ．若电流表无示数，电压表无示数，则R 2断路 C ．若电流表有示数，电压表有示数，则R 1断路 D ．若电流表有示数，电压表无示数，则R 2短路 13、关于电路的说法错误的是（ ） A ．电源是提供电能的装置 B ．只有电路闭合时，电路中才有电流C ．电流沿着“正极→用电器→负极”的方向流动D ．用电器是将其他形式的能转化为电能的装置14、如图所示的各电路图中，能反映出L l 、L 2并联，开关S 断开后L 1仍能发光的是（ ）15、如图所示，当开关S 闭合后，两只灯泡均发光，两表均有示数。

过一段时间后，发现电压表示数变为0，电流表示数增大。

经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（ ）A ．灯L 1断路B ．灯L 2短路C ．灯L 1短路D ．灯L 1、L 2均断路16、如图，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ） A. ①是电流表，②和③是电压表；B. ①和③是电压表，②是电流表；C. ①和②是电流表，③是电压表；D. ①②和③都是电流表17、如图（a ）所示，当开关S 闭合时，两只电流表的示数分别由（b ）、(c)两图读得，则电灯L1中的电流是（ ）A 、0.8AB 、0.16AC 、0.52AD 、1.28A18、如图所示，开关S 闭合时，可能发生的现象是（ ） A 、L 1发光、L 2不发光 B 、L 1被烧坏 C 、L 2被烧坏 D 、电池被烧坏 19、如图所示，粗心的小强把电流表当作电压表接在了L 1的两端。

此时如果闭合开关，一定会发生（ ）A 、电源短路B 、电流表损坏C 、L 1不亮D 、L 2的灯丝烧断 20、A 、B 是同种材料制成的电阻，它们的长度相等，A 的横截面积是B 的两倍，将它们串联在电路中，则加在A 、B 上的电压U A 、U B 和通过A 、B 的电流I A 、I B 间的关系正确的是（ ）A ． I A =IB B ． I A >I BC ． U A =U BD ． U A >U B 二、填空1、图示的电流表表盘上的每一小格表示______A ，指针示数是_______A (电流表量程为3A)．2、如图所示，当开关闭合后电流表A 1的示数为0.3A ，通过灯L 1的电流为 A，电流表A2的示数为 A．3、如图所示．电源电压是6V，当s闭合时．电压表的示数为2V．电压表测的是灯两端的电压．灯L1两端的电压为 V．4、我国家庭电路的供电电压是_______V；不高于______V的电压对人体才是安全的．5、如图所示，当量程为0~3V时，电压表指针的读数为 V；当量程为0~15V时，电压表指针的读数为 V。

6、如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。

将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；若将开关Sl、S2都闭合，电吹风吹出的是____风。

（填“热”或“冷”）7、如图所示电路中，当________闭合时，L1、L2并联；当_________闭合时，电路会发生短路，损坏电源。

8、下列电器设备中，手机、手电筒、电视机和电视机遥控器，属于无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是三、作图1、请照图甲所示的电路图，用笔画线，将图乙中各个元件连接起来．2、如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图．3、如图所示，现有一电池组、两个开关和两盏灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

4、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。

5、在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在右图上连接实物图．6、如图10所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的第1题图第2题图示数均不为零。

7、如图所示，闭合开关S 后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F 点与滑动变阻器的 点用导线连接起来。

四、实验探究1、【探究名称】探究并联电路中电流的关系【提出问题】如图所示的并联电路中,流过A 、B 、C 各处的电流之间可能有什么关系？【设计实验与进行实验】⑴按图示连接电路； ⑵把电流表分别接入到电路中的A 、B 、C 处,测出它们的电流,填入右表； ⑶为了防止个别偶然因素的影响,我们可以采用以下两种方法之一，重复上面实验步骤．方法一：改变电源电压 方法二：更换其中一条支路中的电阻(阻值不同) 【分析与论证】⑴在拆接电路时,开关必须______；⑵上面设计的表格中存在的不足之处是：__________________；右图中的实验现象说明 ⑶表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法______进行的，可以得出结论:并联电路干路中的电流等于________________________________．2、在“探究导体的电阻跟哪些因素有关”的实验中。

(1)小明的猜想是：①电阻可能与导体的材料有关； 小亮的猜想是：②电阻可能与导体的温度有关； 小敏的猜想是：③电阻可能与导体的长度有关；根据你掌握的电学知识，你认为：④电阻还与 有关。

(2)图是三位同学为上述探究活动准备的实验器材，他们已经完成了部分实物的连接。

若电阻受温度的影响可以忽略，要探究猜想①，应该控制 不变；要探究猜想③，应该选用导线____和导线____（填导线的代号字母）进行对比实验。

C第十一章探究简单电路测试题1、（2010泰州市）图所示是一个简易“选答器”．一个问题有两个可选择的答案(a)和(b)，与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图2所示各电路图中符合要求的是2、（2010德州）小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，指示灯就发光提醒。

图7所示四个电路中，能体现该装置工作原理的是3、（2010·无锡在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是 A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流4、（2010·无锡）家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图所示是几个同学画的家用电冰箱的电路图，其中正确的是5、（2010·南通）人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是A．自然界只存在正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．从静电现象认识到原子核是可分的D．摩擦起电创造了电荷6、（兰州市2010）如图所示的电路中a、b是电表，闭合开关要使电灯发光，则A．a、b都是电流表 B．a、b都是电压表C．a是电流表，b是电压表 D．a是电压表，b是电流表C DBA7、（兰州市2010）如图2所示的电路中，开关只控制灯L2的电路是8、（2010年柳州市）绝缘丝吊着的两个轻质小球，静止后如图所示。

关于它们的带电情况，下列说法正确的是A．带同种电荷 B．带异种电荷c.一个带电，一个不带电 D．两个都不带电9、（2010年湖北省荆州市）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。

科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。

利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。

若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是10、（2010金华地区）在一个电路中安装了两盏电灯、一个开关、一个电源，闭合开关两盏电灯能正常发光。

要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行了讨论，四个同学都发表了自己的观点。
